布线线槽桥架规范

线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。

”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。

2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。

电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。

作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

电缆桥架线槽安装规范工艺施工图电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图1.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备表-1 钢制托盘、梯架常用规格表注:符号△表示常用规格。

各类弯通及附件规格，应适合工程布置条件，并与托盘、梯架配套。

支、吊架规格选择，应按托盘、梯架规格层数、跨距等条件配置，并应满足荷载的要求。

钢制桥架的表面处理方式，应按工程环境条件、重要性、耐久性和技术经济性等因素进行选择。

一般情况宜按表-2选择适用工程环境条件的防腐处理方式。

当采用表中“T”类防腐方式为镀锌镍合金、高纯化等其它防腐处理的桥架，应按规定试验验证，并应具有明确的技术质量指标及检测方式。

环境条件 防腐层类别类型 代号 等级 Q 涂漆 D 电镀锌 P 喷涂粉末 R 热浸镀锌DP RQ T其它复合层 户 内 一般 普通型 J 3K5L 、3K6 ○ ○ ○由设计决定 0类 湿热型 TH 3K5L ○ ○ ○ ○1类 中腐蚀性 F1 3K5L 、3C3 ○ ○ ○ ○ ○ ○ 2类 强腐蚀性 F2 3K5L 、3C4 ○ ○ ○ ○户 外 0类 轻腐蚀性 W 4K2、4C2 ○ ○ ○ ○ ○1类 中腐蚀性 WF1 4K2、4C3 ○ ○ ○ ○注:符号“○”表示推荐防腐类别。

1.总则1.1适用范围本标准适用于建筑物内金属桥架、线槽安装工程。

1.2编制依据《建筑电气工程施工质量验收规范》 GB50303-20022.施工准备2.1技术准备2.2材料准备2.3主要机具设备准备2.4 作业条件3.施工工艺流程3.1工艺流程弹线定位→预留孔洞→支架与吊架安装→金属桥架线槽安装→配线。

3.2施工工艺(1)支架与吊架所用钢材应平直，无显着扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

(2)钢支架与吊架必须焊接牢固，无显着变形，焊缝均匀平整，不得出现裂缝、咬边等缺陷。

(3)支架与吊架必须安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架必须与建筑物有相同的坡度。

(4)万能吊具必须采用定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。

(5)水平固定点间距在1.5m-2.0m之间选取。

垂直固定的间距为2.0m。

在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内必须设置固定支持点。

(6)支架与吊架距离上层楼板不应小于150mm-200mm；距地面高度不应低于100mm-150mm。

(7)严禁用木砖固定支架与吊架。

(8)轻钢龙骨上敷设线槽必须各自有单独卡具吊装或支撑系统，吊杆直径不应小于8mm；支撑必须固定在主龙骨上，不允许固定在辅助龙骨上。

(1)适用于C15以上混凝土构件及实心砖墙上，不适用于空心砖墙。

(2)钻孔直径的误差不得超过+0.5—-0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清除干净。

(3)螺栓固定后，其头部偏斜值不大于2mm。

(4)螺栓及套管的质量应符合产品的技术条件。

(5)螺栓的规格必须与厂家配套的吊杆直径一致或固定板上开孔的直径一致。

(1)首先在墙壁或顶板根据设计图进行弹线定位，标出固定点的位置。

(2)打孔的深度应以将膨胀螺栓套管全部埋入墙内或顶板内，表面平齐为准。

(3)在先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上木块，用铁锤将膨胀螺栓敲进洞内，敲击时不得损伤螺栓的丝扣。

1、规是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。

2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。

3、金属线槽布线搬适用于正常环境的室干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。

4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。

弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

2．设计依据《普通碳素结构钢冷轧刚带》 GB716-1983《钢制电缆桥架工程设计规》CECS31 913.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。

按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。

1、规范是规定水管不能走桥架上面，如果局部要穿越桥架上方，必须做结露保温层。

2、并且桥架的空间利用率应在40%，剩下的70%是留给以后的变更使用。

3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。

4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。

弱电桥架系统设计方案1.概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。

电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径。

电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。

2．设计依据《普通碳素结构钢冷轧刚带》?????? ????GB716-1983《钢制电缆桥架工程设计规范》???????? CECS31?? 913.桥架的分类及特性电缆桥架是由托盘、梯架（直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。

按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。

按照材质分类有：钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。

槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点。

它适用于一般直径较大电缆的敷设，特别适用于高、低压电力电缆的敷设。

托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。

它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。

一线槽在空气中敷设时，同一线槽内的电线或电缆的总截面不应大于线槽内截面的20%；载流导体不宜多于30根。

线槽在地面内敷设时，同一线槽内的电线或电缆总截面不大于线槽内截面的40%。

二电线穿保护管管径选择应符合下列原则：
1.电线导体截面为1~6mm平方的按电线总截面积不大于电线管内截面积的35%计算。

2.电线导体截面为10~50mm平方的按电线总截面积不大于电线管内截面积的30%计算。

3.电线导体截面为70~150mm平方的按电线总截面积不大于电线管内截面积的25%计算。

照明支线简易计算：
对于单相220v，1kw近似等于4.55安培电流。

（对于三相380v，1kw近似等于2安培电流。

）
举例如下：
计算照明负荷功率为1.0kw。

根据负荷功率计算电流：1.0kw=4.55A 1.0乘以4.55等于4.55A
根据电流选择断路器：DZ47-63\2P (插座回路一定得2极) 10A（该数一定要大于负荷电流）根据断路器整定电流选择导线截面：BV-1.5mm2 40度 3根导线穿塑料管的载流量为13A。

13A大于10A，满足条件，选择1.5mm2的导线正确。

（对于三相380v负荷的计算步骤与上述基本相同，只是要注意导线的根数和断路器的级数与单相的不同）。

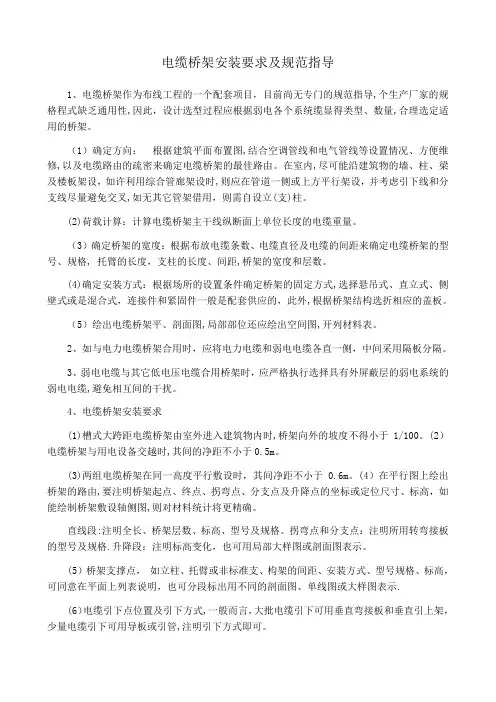

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此，设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

（1）确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时,则应在管道一侧或上方平行架设，并考虑引下线和分支线尽量避免交叉,如无其它管架借用，则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

（3）确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度，支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式，连接件和紧固件一般是配套供应的，此外,根据桥架结构选折相应的盖板。

（5）绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时，应将电力电缆和弱电电缆各直一侧，中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时，应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2）电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时，其间净距不小于0.6m。

(4）在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段:注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点：注明所用转弯接板的型号及规格.升降段：注明标高变化，也可用局部大样图或剖面图表示。

(5）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示.(6）电缆引下点位置及引下方式,一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管,注明引下方式即可。

众所周知，建筑电气电缆敷设所用的金属“槽盒”或“桥架”或“托盘”，各个规范的叫法五花八门，各个图集也没有统一名词用法，各个设计院或项目工程人员也是各有口语表达，没有一个固定的叫法，使得业内人员无所适从。

本文对“槽盒”、“桥架”、“托盘”等名词与对应产品进行了详细介绍，包括设计图纸表示方法与产品选用原则，并对其防火措施进行了介绍。

域规范用词下面带大家浏览•下各有千秋的叫法，规范及名词使用如下：GB50054-20U《低压配电设计规范》用词：电缆托盘和梯架GB50116-2013《火灾自动报警系统设计规范》用词：线槽GB50217-2018《电力工程电缆设计标准》用词：电缆支架、梯架或托盘JGJ242-2011《住宅建筑电气设计规范》用词：金属线槽、桥架GB51348-2019《民用建筑电气设计标准》用词：槽盒、桥架、弱电金属线槽GB50311-2016《综合布线系统工程设计规范》用词：金属管槽GB51309-2018《消防应急照明和疏散指示系统技术标准》用词：槽盒GB55024-2023《建筑电气与智能化通用规范》用词：金属槽盒通过列举几本工程常用规范，可以看出每个规范都有自己的用词，那么这些所谓的桥架、槽盒、托盘、梯架是否都是同•类产品？是否仅仅是叫法不同而实际产品相同？是否每个名字都有对应厂家产品？圆实际产品下面我们就看一下业内厂家的产品介绍。

国内某厂家产品如下，通过直观的产品展示，我们对于这些产品会有一个直观的认知，会帮助我们分辨各种名词所对应的产品。

金属梯架托盘式桥架槽式桥架槽式桥架水平弯通国产品选用原则各种产品的应用原则是什么呢?不同产品有自己独特的应用领域?是的，正是由于应用原则和领域不同，才会产生出这么多不同名称的产品，下面具体介绍如下：梯式桥架，简称梯架非封闭式，重量轻，成本低，散热透气好，适用于低压强电非消防电缆、高压电缆。

托盘式桥架，简称托盘非封闭式，承载大，散热透气好，适用于低压强电非消防电缆、高压电缆。

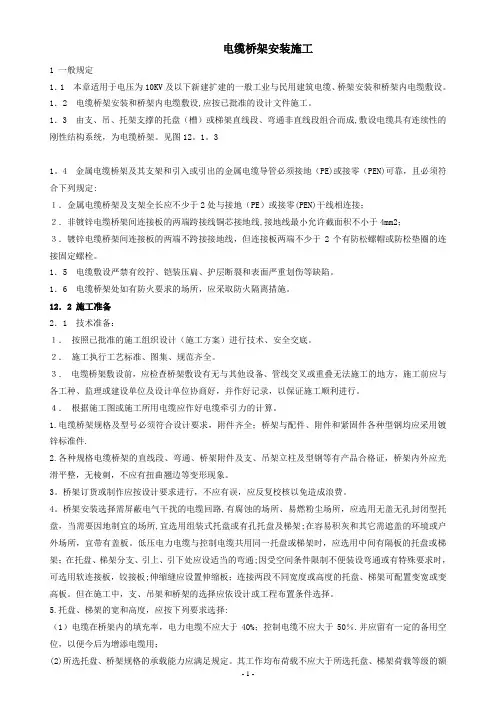

电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。

1．2 电缆桥架安装和桥架内电缆敷设,应按已批准的设计文件施工。

1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成,敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图12。

1。

31。

4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE)或接零（PEN)可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零(PEN)干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。

12．2 施工准备2．1 技术准备：１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。

２．施工执行工艺标准、图集、规范齐全。

３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

４．根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件.2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

3。

桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。

4。

桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

槽式电缆桥架的介绍电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。

槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。

槽式电缆桥架可以用于全封闭型电缆敷设。

它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆.它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架产品的选用要点：1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造,或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

2、电缆桥架在有防火要求的区段内,可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。

3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。

4、槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40％～50％,控制电缆可取50%～70％，且宜预留10%~25%工程发展裕量。

5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载,如果电缆桥架的支吊架的实际跨距不等于2m 时,则工作均布荷载应满足要求。

6、各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。

7、在选择槽式电缆桥架的弯通或引上、引下装置时,不应小于电缆桥架内电缆最小允许弯曲半径。

8、对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。

9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。

10、槽式电缆桥架的直通单件标准长度可为2、3、4、6m.玻璃钢桥架安装相关规定玻璃钢桥架安装应符合以下规定:1。

电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。

(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。

在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。

(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。

(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。

(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。

4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。

(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。

直线段：注明全长、桥架层数、标高、型号及规格。

拐弯点和分支点:注明所用转弯接板的型号及规格。

升降段：注明标高变化,也可用局部大样图或剖面图表示。

(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。

桥架、线槽的技术要求一、适用范围：本技术要求使用于*****商业、公寓强、弱电、消防线槽桥架。

二、技术要求：1.应符合JSJT-121全国通用建筑标准设计-电气装置标准图集《电缆桥架安装》；2. 应符合GB/T13912-92电缆桥架的检测标准；3. 应符合GB700《普通碳素结构钢技术条件》标准中的Q235A钢4. 应符合GB716《普通碳素结构钢冷轧钢带》5. 应符合GB912《普通碳素钢、低合金钢薄钢板技术条件》6. 应符合GB/T700-1988 GB/T11253中相关冷轧钢板的标准7.应符合GB1764《漆膜厚度测定法》或GB4956《磁性金属基体上非磁性覆盖层厚度测量磁性方法》8.应符合GB1720《漆膜附着力测定方法》9.应符合GB1731《漆膜柔韧性测定方法》10.应符合GB1732《漆膜耐冲击测定方法》11．GB1497 《低压电气基本技术标准》12．JBT10216-2000 电控配电用电缆桥架13．JGJ/T16-92 民用建筑电气设计规范所有于设计、制造、使用本次招标采购材料有关的国家标准、行业标准、北京市地方标准、规定及其他相关的规范和标准，首先执行国家标准，其次是地方标准。

供货方保证本次招标采购选用的材料、零部件符合最新版本的国家标准、规范，并提供所使用的国家标准、规范以及所采用的版本的有关技术资料。

三、桥架线槽的结构要求：1.电缆线槽采用冷轧钢板热镀锌封闭金属线槽，无孔托盘、槽式，按照图纸要求型号中间加金属隔板（报送样品，以招标方指定的样品为准）。

2.直线段立向桥架底部有横档可排列固定电缆，横档中心间距不大1000mm；并且配足符合各种电缆型号的电缆固定卡子（报送样品，以招标方指定的样品为准）。

3.防护等级：户内不低于IP40 ，4.板材厚度：（均为冷轧钢板厚度，不包含镀锌层厚度）钢制线槽桥架允许最小板厚不小于1.0 。

线槽桥架宽度在100—150(mm)的线槽允许最小板厚1.2mm，宽度在150—400(mm)的线槽允许最小板厚1.5mm，宽度在400—800(mm)的线槽允许最小板厚2.0mm,宽度在800—1000(mm)的线槽允许最小板厚2.5mm,宽度在1000—1200(mm)的线槽允许最小板厚3.0mm。

电缆桥架线槽安装规施工工艺电缆桥架安装施工1 一般规定1.1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架电缆敷设。

1.2 电缆桥架安装和桥架电缆敷设,应按已批准的设计文件施工。

1.3 由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非购项目竞争性谈判公告直线段组合而成,敷设电缆具有连续性的刚性结构系统,为电缆桥架。

见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1.金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;2.非镀锌电缆桥架间连接板的两端跨接线铜芯接地线,接地线最小允许截面积不小于4mm2;3.镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.6 电缆桥架处如有防火要求的场所,应采取防火隔离措施。

12.2 施工准备2.1 技术准备:1. 按照已批准的施工组织设计(施工方案)进行技术、安全交底。

2. 施工执行工艺标准、全迅网集、规齐全。

3. 电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方,施工前应与各工种、监理或建设单位及设计单位协商好,并作好记录,以保证施工顺利进行。

4. 根据施工全迅网或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求,附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架外应光滑平整,无棱刺,不应有扭曲翘边等变形现象。

3.桥架订货或制作应按设计要求进行,不应有误,应反复校核以免造成浪费。

4.桥架安装选择需屏蔽电气干扰的电缆回路,有腐蚀的场所、易燃粉尘场所,应选用无盖无孔封闭型托盘,当需要因地制宜的场所,宜选用组装式托盘或有孔托盘及梯架;在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
