三坐标测量机操作规程

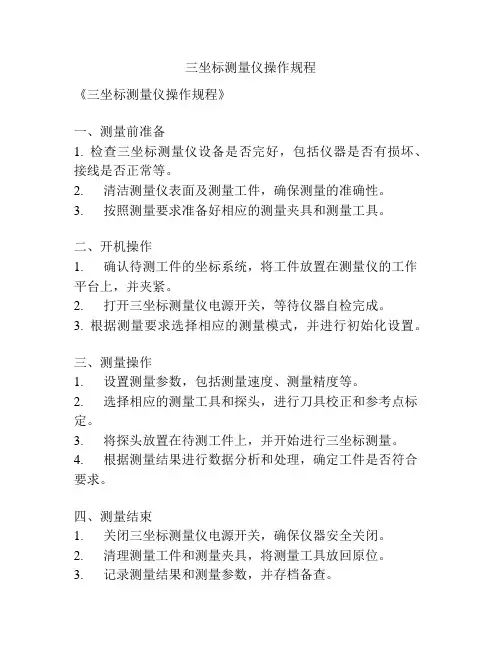

三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。

2. 清洁测量仪表面及测量工件，确保测量的准确性。

3. 按照测量要求准备好相应的测量夹具和测量工具。

二、开机操作
1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。

2. 打开三坐标测量仪电源开关，等待仪器自检完成。

3. 根据测量要求选择相应的测量模式，并进行初始化设置。

三、测量操作
1. 设置测量参数，包括测量速度、测量精度等。

2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。

3. 将探头放置在待测工件上，并开始进行三坐标测量。

4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。

四、测量结束
1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。

2. 清理测量工件和测量夹具，将测量工具放回原位。

3. 记录测量结果和测量参数，并存档备查。

五、注意事项
1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。

2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。

3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。

通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。

三坐标测量仪操作规程
1、每天开机前，先检查供气压力是否达到要求，如果达到，方可
开控制柜。

2、测量室的温湿度要求；
温度必须在：20±2℃湿度必须在：50±10%RH
3、开关机顺序。

开机顺序：开气源→开三坐标测量仪控制柜→开测量软件
关机顺序：关测量软件→关三坐标测量仪控制柜→关气源
4、测针的校验。

4.1校验测针前，需将标准球先擦拭干净。

4.2检查测针的测球或测针尖端是否有异物或毛屑。

4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石
是否有破损或脱落。

5、校验合格后，手动建立工件坐标系（初建，采用“三二一原则”）
6、将测量方式改为DCC（自动）。

自动建立坐标系（精建）。

7、自动测量元素。

8、评价尺寸及形位公差。

9、自动运行测量程序CTRL+Q
自动运行程序时，程序中“手动”模式部分程序仍需手动完成，本程序为粗建坐标系部分。

10、测量报告生成。

程序运行完毕后，打开报告窗口，系统自动生成测量报告。

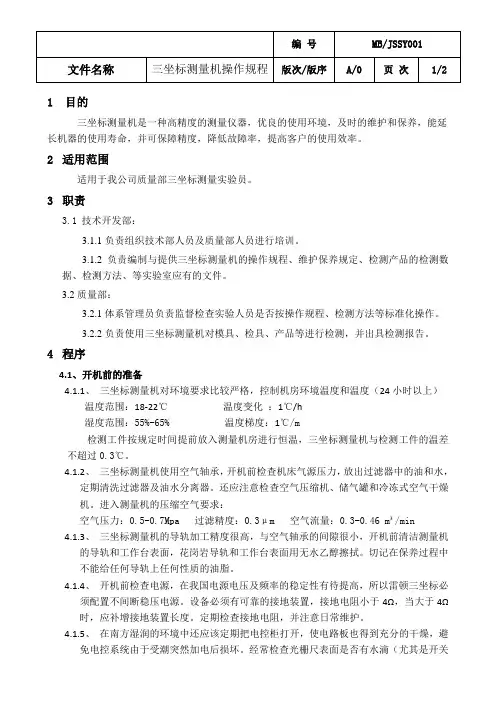

1 目的三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命，并可保障精度，降低故障率，提高客户的使用效率。

2适用范围适用于我公司质量部三坐标测量实验员。

3职责3.1技术开发部：3.1.1负责组织技术部人员及质量部人员进行培训。

3.1.2负责编制与提供三坐标测量机的操作规程、维护保养规定、检测产品的检测数据、检测方法、等实验室应有的文件。

3.2质量部：3.2.1体系管理员负责监督检查实验人员是否按操作规程、检测方法等标准化操作。

3.2.2负责使用三坐标测量机对模具、检具、产品等进行检测，并出具检测报告。

4程序4.1、开机前的准备4.1.1、三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上）温度范围：18-22℃温度变化：1℃/h湿度范围：55%-65% 温度梯度：1℃/m检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与检测工件的温差不超过0.3℃。

4.1.2、三坐标测量机使用空气轴承，开机前检查机床气源压力，放出过滤器中的油和水，定期清洗过滤器及油水分离器。

还应注意检查空气压缩机、储气罐和冷冻式空气干燥机。

进入测量机的压缩空气要求：空气压力：0.5-0.7Mpa 过滤精度：0.3μm 空气流量：0.3-0.46 m³/min4.1.3、三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机的导轨和工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭。

切记在保养过程中不能给任何导轨上任何性质的油脂。

4.1.4、开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以雷顿三坐标必须配置不间断稳压电源。

设备必须有可靠的接地装置，接地电阻小于4Ω，当大于4Ω时，应补增接地装置长度。

定期检查接地电阻，并注意日常维护。

4.1.5、在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮突然加电后损坏。

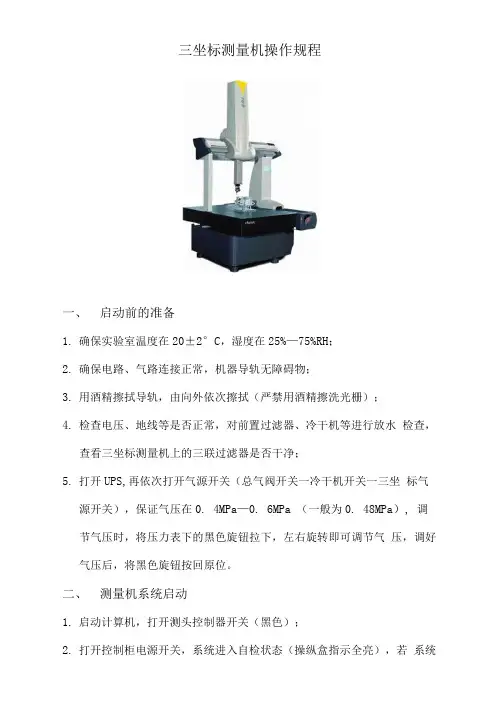

三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃，湿度在25%--75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点）， PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全高度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2°C，湿度在25%—75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS,再依次打开气源开关（总气阀开关一冷干机开关一三坐标气源开关），保证气压在0. 4MPa—0. 6MPa （一般为0. 48MPa）, 调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的"加电”键（SERYO PWR ON）按下,再按下“自动”键（AUTO）,再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全髙度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关一冷干机开关一总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件一打开/新建”（快捷键：打开CTRL+O, 新建:CTRL+N）, “新建''文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

三坐标测量仪操作规程
一:开机前的准备
1、开启空调,保持测量前室内温度在20±2 °C,湿度控制在40%-60％。

2、清洗导轨,使用无尘布蘸取少量无水酒精擦洗X、Y、Z轴导轨,擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗X向导轨时,光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布,请勿用酒精擦洗，以免漆层脱落。

3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。

二:开机(在长期停机的情况下,测量前的温度应在20±2 °C恒温30分钟后进行)
1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6Mpa范围内.
2、接通电源并开启测量仪的控制盒电源开关。

3、开启计算机，点击桌面上的PC-DIMS软件图标，按右键以管理员身份运行。

4、打开操作手柄上的SERVO PWR ON开关,测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。

5、测量仪校验,点击PC-DIMS软件上的文件菜单，新建测头文件，点击未定义测头,依次加载测座,连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球（适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验,校验完成后点击结果查看,测针校准时的形状误差必须＜0.005mm，球心位置误差＜0。

006 mm，球径测量误差＜0。

003mm，如校验结果不满足上述条件,则需重新校验直到合格为止。

6、加载所需测头文件，进行工件检测。

三:关机
测量完成后，将X、Y、Z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭PC-DIMS 软件及计算机，然后关闭控制盒电源，最后关闭气阀。

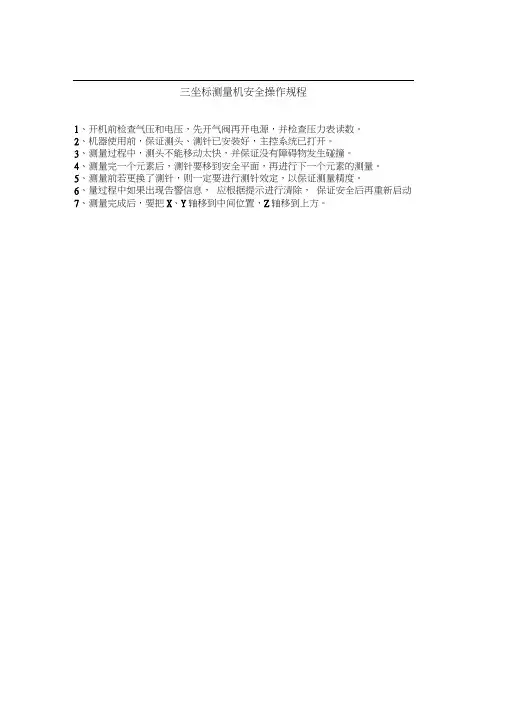

三坐标测量机安全操作规程
1、开机前检查气压和电压，先开气阀再开电源，并检查压力表读数。

2、机器使用前，保证测头、测针已安装好，主控系统已打开。

3、测量过程中，测头不能移动太快，并保证没有障碍物发生碰撞。

4、测量完一个元素后，测针要移到安全平面，再进行下一个元素的测量。

5、测量前若更换了测针，则一定要进行测针效定，以保证测量精度。

6、量过程中如果出现告警信息，应根据提示进行清除，保证安全后再重新启动
7、测量完成后，要把X、Y轴移到中间位置，Z轴移到上方。

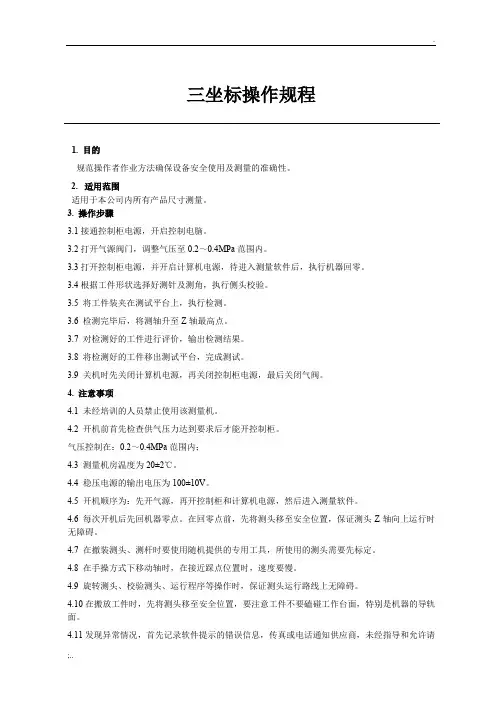

三坐标操作规程1. 目的规范操作者作业方法确保设备安全使用及测量的准确性。

3. 操作步骤3.1接通控制柜电源，开启控制电脑。

3.2打开气源阀门，调整气压至0.2～0.4MPa范围内。

3.3打开控制柜电源，并开启计算机电源，待进入测量软件后，执行机器回零。

3.4根据工件形状选择好测针及测角，执行侧头校验。

3.5 将工件装夹在测试平台上，执行检测。

3.6 检测完毕后，将测轴升至Z轴最高点。

3.7 对检测好的工件进行评价，输出检测结果。

3.8 将检测好的工件移出测试平台，完成测试。

3.9 关机时先关闭计算机电源，再关闭控制柜电源，最后关闭气阀。

4. 注意事项4.1 未经培训的人员禁止使用该测量机。

4.2 开机前首先检查供气压力达到要求后才能开控制柜。

气压控制在：0.2～0.4MPa范围内；4.3 测量机房温度为20±2℃。

4.4 稳压电源的输出电压为100±10V。

4.5 开机顺序为：先开气源，再开控制柜和计算机电源，然后进入测量软件。

4.6 每次开机后先回机器零点。

在回零点前，先将测头移至安全位置，保证测头Z轴向上运行时无障碍。

4.7 在撤装测头、测杆时要使用随机提供的专用工具，所使用的测头需要先标定。

4.8 在手操方式下移动轴时，在接近踩点位置时，速度要慢。

4.9 旋转测头、校验测头、运行程序等操作时，保证测头运行路线上无障碍。

4.10在搬放工件时，先将测头移至安全位置，要注意工件不要磕碰工作台面，特别是机器的导轨面。

4.11发现异常情况，首先记录软件提示的错误信息，传真或电话通知供应商，未经指导和允许请勿擅自进行检查维修。

4.12计算机内不要安装任何与三坐标测量机无关的软件，保证系统的可靠运行。

4.13 空调应24小时开机，保证测量机正常使用。

4.14 严禁操作人员操作过程中，头部位于Z轴下方。

4.15 开机后，首先检查Z轴是否有缓慢上下滑动现象，如有，请与供应商联系。

4.16 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。

三坐标测量机操作规范一、设备操作规范1.开机前，确定仪器平稳后方可进行操作。

2.检查三坐标测量机的各项功能是否正常，如触发系统、软件程序、测头、示波器等。

3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。

4.启动三坐标测量机，进行系统自检，确保设备处于良好工作状态。

5.准确安装待测物体并调整固定夹具，保证测量物体稳固及正确放置。

6.保证工作环境干净整洁，禁止将杂物置于测量平台。

二、操作流程规范1.启动三坐标测量机后，根据待测物体的特点选择合适的测量方案。

2.在测量软件中输入测量参数，包括待测物体的尺寸、形状等信息。

3.选择合适的测量模式，例如点测量、线测量、面测量等。

4.对待测物体进行初步定位，使其位于测量范围内，并保持稳定。

5.进行标定操作，根据测量物体的特性，选择适当的标定体进行设定。

6.在测量软件中设置合适的测量参数，包括测量精度、测量点数等。

7.通过示波器观察测量结果，保证测量结果的稳定性和准确性。

8.进行实际测量操作，将测量头顶点精确地放置在测量物体的测量点上。

9.对测量过程中产生的异常值进行品质判断，如判断是否超过了预设公差范围。

10.保证测量物体的环境温度稳定，以免产生测量误差。

11.将测量结果导出或打印，保存相关测量信息。

三、操作注意事项1.在操作过程中，保持工作区域整洁，避免杂物干扰操作。

2.定期清洁测量机的测头和平台，并定期检查仪器的运动轴是否正常。

3.在操作过程中，避免使用过大的力量，以免损坏设备和待测物体。

4.在测量的前后，要确保待测物体的表面干净。

如有需要，可以进行清洗处理。

5.操作过程中，应避免用手直接触摸待测物体，以免影响测量的精确性。

6.调整夹具时，要保证夹具与测量平台的平行度和垂直度，以免产生偏差。

7.在进行形位公差测量时，要注意进行正确的坐标轴设置和坐标系转换。

8.操作人员在进行测量时应佩戴合适的防静电设备，并注意观察周围环境的静电情况。

9.操作人员需要熟悉并掌握测量机的操作手册，并遵循操作流程进行测量。

三坐标测量仪安全操作规程
一．开机前的准备
1.开启空调，兵保持测量前温度在20±2℃；湿度应≦2%RH。

2.接通并打开空气冷冻干燥机。

3.打开压缩空气开关，检查气压，应在0.5~0.55Mpa；若不在此范围，检查气源。

4.清洗导轨：用绸布蘸取少量无水酒精清洗X、Y、Z轴导轨。

5.清理检测台上的一切物件，并用无水酒精清洗台面。

二．开机（在长期停机的情况下，测量前的温度应在20±2℃恒温30分钟后进行）
1.接通电源：先打开电脑桌后的稳压电源，再打开电源开关。

2.启动计算机。

3.双击桌面上的VIRTUAL-DMIS图标启动软件。

4.打开伺服开关，机器操作盒上伺服绿灯亮起。

5.测量机回零：点击软件右上角“房子”图标。

6.测量机校准：
1）打开“工程”→“输入传感器数据”→双击对话框中上一次的测量数据。

2）将标准球置于后第二排，右第测点处。

3）点击“传感器”图标→“传感器参数”图标，在对话框中输入“逼近距离12，回退距离12”，点击确定。

4）点击“标定传感器”图标后确定→将测针在标准球上打5个点→在测针”A90 .
B90位针”上点右键可选择标定该传感器或者标定所以传感器。

5）待全部标定后，点击“工程”→“另存为”保存为当天日期的针库。

7.正常工作。

三．关机
1.关闭VIRTUAL-DMIS软件。

2.关闭计算机。

3.关闭电源气源。

编制：陈林审批：龚春阳。

三座标测量机操作规范一、作业前环境要求：1、作业前检查坏境条件，室内清洁，室内相对湿度为45%—65%，室温为20℃±2 ℃，气压不能低于0.5MPa，电源50Hz,220V±10V。

2、保持测量机导轨清洁。

3、接通电源和气源预热半个小时，使仪器达到最佳工作状态。

二、作业程序：1、打开气源阀门，控制柜，测头控制电源，系统进入自检状态。

2、点击启动测量软件，按下SERVO PWR ON按键解开操作手柄锁。

3、选择当前加载测头。

4、弹出机器自动回零，点击“是”，并按下操作手柄上的“自动模式”，测量仪进行自动回零，观察是否有异常。

5、回零结束后点击文件新建程序。

6、按f9选择与当前一致的测头和加长杆，选择相应的测尖形态，在激活测尖列表中，如果没有与此次作业相关的测尖形态，点击添加角，调整夹角到作业所需要的角度，点击添加角完成角度添加。

7、点击测头功能上的“测量”，弹出校验测头对话框，修改至与作业需要相应的状态，点击测量，弹出“是否测量所有测头”，点击“是”，弹出“标定工具已经被移动，或者测量仪零点已经被更改”如果改了或者移动了，点击“是”，反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点，之后按下操作手柄伤的确认键，再按下“自动模式”这时测量仪会自动进行标定。

8、标定完之后点击测头功能上的查看，看结果是否在正确允许范围之内，如果可以就进行下一步，否则重新进行标定。

9、进入工件测量阶段。

10、将需要测量的工件安装在工作台的工装上，并且调整其位置使之在测量机的测量范围之内，并且安装的位置利于测量时的观察和对测量仪的操作。

11、根据形状或图纸要求，认真符合要求的建立坐标系（1）先测量一个平面，然后按下操作手柄上的确定键，在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框，选择平面后点击选择“找正”左边的“Z正”然后点击“找正”，再次选择平面然后点击下面的“Z”接着点“原点”最后确定。

三坐标测量机操作规范三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命。

并可保障精度，降低故障率，提高额度的使用效率。

一、开机前的准备1.三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上）。

检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与与检测工件温差不超过0.3℃2.三坐标测量机使用空气轴承开机前检查机床气源压力，放出过滤器中的油和水，定期清洗过滤器及油水分离器。

还应注意检查空气压缩机，储气罐和冷冻式空气干燥机。

3.三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机的导轨与工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭，切记在保养过程中不能给任何导轨上任何性质的油脂。

4.开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以三坐标测量机厂家要求客户必须配置不间断稳压电源，设备必须有可靠的接地装置，接地电阻应小4Ω，当大于4Ω时，应补增接地装置长度。

定期检查接地电阻，并注意日常维护5.在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮空间加电后损坏，经常检查光栅尽表面是否有水滴（尤其是开关空调后），如果有水，一定要用干脱脂棉擦拭干净。

6.开机运行一段时间，并检查软件、控制系统、测量主机各部分工作是否正常二、工作过程1.被测零件放在工作台上检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及探针，等高块的使用寿命。

2.小型及轻型零件放到工作台后，应坚固后再进行测量，否则会影响到测量精度。

3.大型及重型零件放置到工作台上的过程中应轻放，以避免造成剧烈碰撞，必要时可以在工作台上放置等高块以防止碰撞。

4.查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序。

5.按照测量方案安装探针及探针附件。

要按下“急停”按钮后再进行，并注意轻拿轻放，用力适当，更换后试运行时要注意试验一下测头保护功能是否正常，在工作过程中，测座在转动时（特别是带有加长杆的情况下）一定要远离零件，以避免碰撞。

三坐标测量仪操作规程温度，湿度，油份，腐蚀⽓体，震动及空⽓流动的速度等都会影响精度。

压⼒机，⼤型加⼯机械或送风机等震动严重的地区不能安装。

温度的变化会引起光栅尺及公建的⼤⼩变化，以及CMM构造变化，造成精度低下。

室内温度：20±2℃，2℃/8h,1℃/m。

相对湿度：40﹪—60﹪震动：应该与外部震动隔离⼆：开机步骤：1、先打开空⽓开关，确认压缩空⽓压⼒值在87PSI（0.6Mpa）以上，确认冷⼲机出⽓管内压缩空⽓不含油、不含⽔。

2、打开电脑。

（开机前应⽤酒精和⽆尘抹布擦拭机器导轨和⼯作台）3、打开操作平台上“绿⾊”按钮→30s后听到滴的⼀声，即可打开系统软件→出现对话框“您要允许以下程序对此计算机进⾏更改吗？”点击“是”→搜索原点“是”→搜索原点结束“确定”三、三坐标测量仪的操作：创建测头组1.点击正上⽅“测头”→测头编号选择→选择要删除的坐标2.点击“测头（P）”→追加当前测头组⽅向A,点击“是”→在操作台上找到基准球的6点（最⾼点，于测针垂直的最⼤圆周上均匀4点，再回到最⾼点）→确认→输⼊需要的坐标：A轴、B轴→原名称prbs 改为prb6等，注意不要于原来坐标代号重复→确认→出现“请旋转对应的A、B轴坐标”的对话框，依照旋转测头：A轴为纵向，B 轴为横向→在操作台上找到基准球的6点→确认（若不再添加，点击取消；添加重复以上步骤）基准球校正点击正上⽅“测头（P）”→测头再校正（C）→基准球位置指定吗<是>→在操作台找到基准球的6点→确定→出现基准球位置指定结果，确认→是，选择对应的测针点击“添加”键→确认（A：00，B：00）旋转测头对应A、B轴，再确认，系统会⾃动测量，各个坐标依次测完，出现校正结果，点击关闭→操作完成（建议每周校正⼀次，使⽤频率较低周期可延长。

）注：基准球直径25；标准偏差≤0.003；真球度≤0.005，若超出标准偏差，需重新校正。

被测零件在检测之前，应先清洗去⽑刺，防⽌在加⼯完成后零件表⾯残留的冷却液及加⼯残留物影响测量机的测量精度及测尖的使⽤寿命。

三坐标操作规范三座标测量机操作规范一、作业前环境要求：1、作业前检查坏境条件，室内清洁，室内相对湿度为45%—65%，室温为20℃±2 ℃，气压不能低于0.5MPa，电源50Hz,220V±10V。

2、保持测量机导轨清洁。

3、接通电源和气源预热半个小时，使仪器达到最佳工作状态。

二、作业程序：1、打开气源阀门，控制柜，测头控制电源，系统进入自检状态。

2、点击启动测量软件，按下SERVO PWR ON按键解开操作手柄锁。

3、选择当前加载测头。

4、弹出机器自动回零，点击“是”，并按下操作手柄上的“自动模式”，测量仪进行自动回零，观察是否有异常。

5、回零结束后点击文件新建程序。

6、按f9选择与当前一致的测头和加长杆，选择相应的测尖形态，在激活测尖列表中，如果没有与此次作业相关的测尖形态，点击添加角，调整夹角到作业所需要的角度，点击添加角完成角度添加。

7、点击测头功能上的“测量”，弹出校验测头对话框，修改至与作业需要相应的状态，点击测量，弹出“是否测量所有测头”，点击“是”，弹出“标定工具已经被移动，或者测量仪零点已经被更改”如果改了或者移动了，点击“是”，反之点击“否”如果点击了“是”则在接下来弹出的对话下点击“是”选择手柄“手动模式”对标定球采集最高点，之后按下操作手柄伤的确认键，再按下“自动模式”这时测量仪会自动进行标定。

8、标定完之后点击测头功能上的查看，看结果是否在正确允许范围之内，如果可以就进行下一步，否则重新进行标定。

9、进入工件测量阶段。

10、将需要测量的工件安装在工作台的工装上，并且调整其位置使之在测量机的测量范围之内，并且安装的位置利于测量时的观察和对测量仪的操作。

11、根据形状或图纸要求，认真符合要求的建立坐标系（1）先测量一个平面，然后按下操作手柄上的确定键，在电脑界面按下“Ctrl+Alt+A”弹出坐标系功能对话框，选择平面后点击选择“找正”左边的“Z正”然后点击“找正”，再次选择平面然后点击下面的“Z”接着点“原点”最后确定。

以下为三坐标测量仪的操作流程，一起了解一下吧。

一、工作前的准备检查温度情况，包括测量机房，测量机和零件：连续恒温的机房只要恒温可靠，能达到测量机要求的温度范围，则主要解决零件恒温（按规定时间提前放入测量机房）。

检查气源压力，放出过滤器中的油和水，清洁测量机导轨及工作台表面。

开机运行一段时间，并检查软件、控制系统、测量机主机各部分工作是否正常。

二、检测工作中查看零件图纸，了解测量要求和方法，规划检测方案或调出检测程序。

吊装放置被测零件过程，要注意遵守吊车安全的操作规程，保护不损坏测量机和零件，零件安放在方便检测，阿贝误差最小的位置并固定牢固。

按照测量方案安装探针及探针附件，要按下紧急停再进行，并注意轻拿轻放，用力适当，更换后试运行时要注意试验一下测头保护功能是否正常。

实施测量过程中，操作人员要精力集中，首次运行程序时要注意减速运行，确定编程无误后再使用正常速度。

一旦有不正常的情况，应立即按紧急停，保护现场，查找出原因后，再继续运行或通知维修人员维修。

检测完成后，将测量程序和程序运行参数及测头配置等说明存档。

拆卸（更换）零件，清洁台面。

三、关机及整理工作将测量机退至原位（注意，每次检测完后均需退回原位），卸下零件，按顺序关闭测量机及有关电源。

清理工作现场，并为第二天工作做好准备。

三坐标测量仪的安全注意事项工件吊装前，要将探针退回坐标原点，为吊装位置预留较大的空间；工件吊装要平稳，不可撞击三坐标测量仪的任何构件。

正确安装零件，安装前确保符合零件与测量机的等温要求。

建立正确的坐标系，保证所建的坐标系符合图纸的要求，才能确保所测数据准确。

当编好程序自动运行时，要防止探针与工件的干涉，故需注意要增加拐点。

对于一些大型较重的模具、检具，测量结束后应及时吊下工作台，以避免工作台长时间处于承载状态。

未经培训并取得操作资格的人员禁止使用该三坐标测量机。

每天开机前首先检查供气压力达到要求后才能开控制柜：气源供压≥0.65Mpa，机器气压≥0.4Mpa。
