交-交变频器应用研究

交-交变频器和交直交变频器的工作原理理论说明1. 引言1.1 概述交流变频器和交直交变频器作为电力调节装置在现代工业领域具有广泛的应用。

它们通过控制电压和频率来实现对电动机转速的调节，从而满足不同工况下的需求。

本文将深入探讨这两种变频器的工作原理及其理论说明。

1.2 文章结构本文将分为五个部分进行阐述。

第一部分为引言，介绍文章的背景和目标；第二部分将详细阐述交流变频器的工作原理，包括基本原理、输入输出特性以及控制策略；第三部分将重点讲解交直交变频器的工作原理，包括脉宽调制技术、桥式整流器以及逆变器设计；第四部分将通过建立数学模型并进行系统特性分析，展示这些变频器工作原理的模拟与分析过程；最后一部分是结论，总结文章要点并展望这些变频器在未来的研究意义与发展前景。

1.3 目的本文旨在全面了解和揭示交流变频器和交直交变频器的工作原理，并通过数学模型建立与系统特性分析来更好地理解其原理与工作机制。

通过本文的阅读，读者将能够深入了解交流变频器和交直交变频器在工业领域中的应用以及其对电动机的调节控制效果，为相关技术的研究和实践提供有益参考。

这样会清晰重点说明引言部分的内容。

2. 交流变频器的工作原理:2.1 基本原理：交流变频器是一种电力调节设备，用于将固定频率和振幅的交流电转换为可调节频率和振幅的交流电。

其基本原理是通过控制电压和频率来实现对电机转速的调节。

在交流变频器中，主要由三个部分组成：整流器、逆变器和中间直流环节。

整流器将交流电源转换为直流，并通过逆变器将直流电源再次转换为可调节的交流电源。

2.2 输入输出特性：交流变频器通常具有宽输入电压范围和高输出功率因数。

可以接受不同工作条件下的输入，如不同的供应电压、负载波动等，并产生稳定且可调节的输出。

其中，输入特性包括输入相位角、输入功率因数等；输出特性包括额定输出功率、容量因数、效率等。

这些特性决定了交流变频器在工业应用中的适用性以及对于不同负载情况下的响应能力。

常用的变频器有哪几种？它们各自有什么特点及其应用场合？常用的变频器有交一直一交电压型变频器、交一直一交电流型变频器、交一交变频器和脉宽调制( PWM)变频器。

(1)交一交变频器是直接将电网的交流电变换为电压和频率都可调的交流电，电路构成简单，效率高，低速大容量时经济，最高频率一般只能达到电源频率的1/2—1/3，适用于低频大容量的调速系统。

(2)交一直一交电流型变频器的特点是在逆变器的直流侧串联平波电抗器，使直流电平直，形成电流源，可以方便地实现负载能量向电网回馈，可以快速、频繁地实现四象限运行，同时可以实现电流的闭环控制，提高了装置的可靠性。

适用于单机快速调速系统。

(3)交一直一交电压型变频器在直流侧并联大客量滤波电容以缓冲无功功率，直流电源阻抗小，形成电压源；能量回馈电网较难，只能能耗制动，适用于小容量和频率不高的调速系统。

(4) PWM变频器的特点是调频和调压都由逆变器完成，二极管整流提供恒定的直流电压；变频功率因数高，调节速度快；输出电压和电流波形接近正弦波，改善了由矩形波引起的电动机发热、转矩降低等电动机运行性能，适用于单台或多台电动机并联运行，动态性能要求高的调速系统。

变频器选型应从以下几个方面考虑：（一）变频器类型选择变频器可分为通用型和专用型，一般的机械负载和要求高过载情况，选择通用型变频器。

专用型变频器又可分为风泵专用型、电梯专用型、张力控制专用型等。

根据自身应用环境加以选择。

(二）变频器容量选择变频器的容量选择是最重要的，应从负载的实际负荷电流、启动转矩、控制方式来合理选择。

如负载是风机、水泵，则选择风泵专用型与电机同功率即可；对罗茨风机和深井泵应选择风泵专用型比电机功率大一档的变频器。

启动转矩是容易忽视的选项，对大的惯量负载，变频器可能要比电机功率加大数档。

（三) 变频器性价比选择变频器的性价比是仁者见仁，智者见智。

在这里不多说了（四）变频器售后服务选择变频器的售后服务是选择品牌的关键，进口品牌质量可靠，价格高，售后服务好，但是过了保修期，维修的价格非常高。

1交直交电压型变频器，此类变频器价格比较贵，另外技术上存在二大问题，一是存在中间整流滤波环节，故效率比较低，二是当电动机处于发电状态能量返回电网困难，通常是接通电阻回路把能量消耗掉，这样一方面增大设备的体积，另一方面能量未得到利用，是极大的浪费，为了使能量能得到利用，可增加有源逆变电路，但这又增加成本和电路的复杂性。

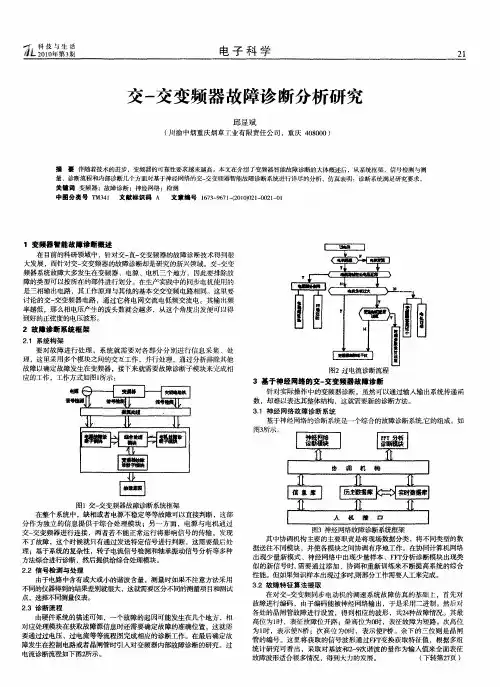

交交变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。

故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。

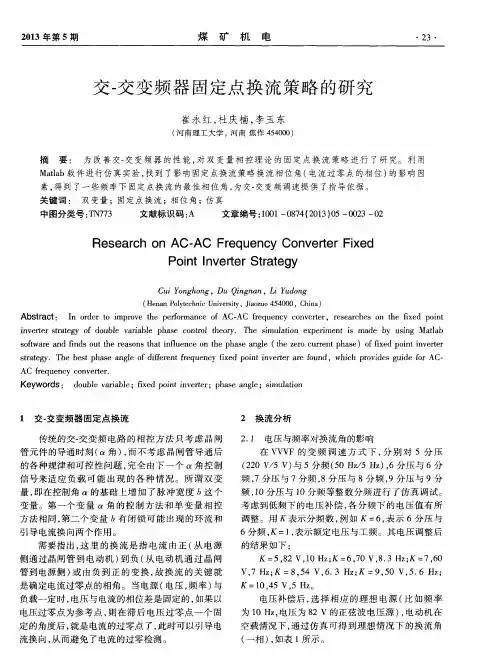

2交- 交变频技术交-交变频器采用晶闸管自然换流方式，工作稳定，可靠，适合作为双馈电机转子绕组的变频器电源，交交变频的最高输出频率是电网频率的1/3-1/2，在大功率低频范围有很大的优势。

交交变频没有直流环节，变频效率高，主回路简单，不含直流电路及滤波部分，与电源之间无功功率处理以及有功功率回馈容易。

虽然交交变频双馈系统得到了普遍的应用，但因其功率因数低，高次谐波多，输出频率低，变化范围窄，使用元件数量多使之应用受到了一定的限制。

矩阵式变频器是一种交交直接变频器，由九个直接接于三相输入和输出之间的开关阵组成。

矩阵变换器没有中间直流环节，输出由三个电平组成，谐波含量比较小；其功率电路简单、紧凑，并可输出频率、幅值及相位可控的正弦负载电压；矩阵变换器的输入功率因数可控，可在四象限工作。

虽然矩阵变换器有很多优点，但是在其换流过程中不允许存在两个开关同时导通的或者关断的现象，实现起来比较困难。

矩阵变换器最大输出电压能力低，器件承受电压高也是此类变换器一个很大缺点。

应用在风力发电中，由于矩阵变换器的输入输出不解耦，即无论是负载还是电源侧的不对称都会影响到另一侧。

另外，矩阵变换器的输入端必须接滤波电容，虽然其电容的容量比交直交的中间储能电容小，但由于它们是交流电容，要承受开关频率的交流电流，其体积并不小。

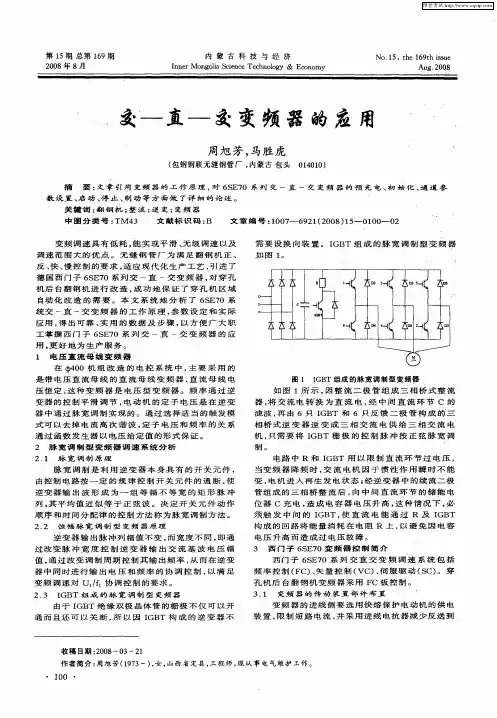

交直交变频器工作原理交直交变频器（VFD）是一种用于控制交流电动机转速的设备，它通过改变电机的输入电压和频率，实现对电机转速的精确控制。

在工业生产中，交直交变频器被广泛应用于各种设备和机械，它能够提高设备的效率，降低能耗，延长设备的使用寿命。

本文将介绍交直交变频器的工作原理，以及其在工业领域的应用。

首先，交直交变频器的基本原理是通过控制输入电压和频率，来控制电机的转速。

在传统的交流电动机中，电机的转速是由供电电网的频率决定的，而交直交变频器可以通过内部的电子元件，改变输入电压和频率，从而实现对电机转速的调节。

这样一来，就可以根据实际需求，精确控制电机的转速，提高生产效率。

其次，交直交变频器通过内部的PWM（脉宽调制）控制技术，将直流电转换成可调的交流电。

PWM技术可以控制电压的大小和频率，通过不断地调整电压和频率的波形，来控制电机的转速。

同时，交直交变频器还具有过载保护、短路保护等功能，能够保护电机在工作过程中不受损坏。

再者，交直交变频器在工业领域有着广泛的应用。

它可以应用于各种类型的交流电动机，如感应电动机、同步电动机等。

在风力发电、水泵控制、风机控制、输送带控制等领域，交直交变频器都发挥着重要的作用。

通过控制电机的转速，可以实现能耗的节约，设备的稳定运行，从而降低生产成本，提高生产效率。

最后，交直交变频器的工作原理虽然复杂，但是在实际应用中，它为工业生产带来了巨大的便利和效益。

随着科技的不断进步，交直交变频器的性能和稳定性也在不断提升，它将继续在工业自动化领域发挥着重要的作用。

总之，交直交变频器通过控制输入电压和频率，实现了对电机转速的精确控制，为工业生产带来了诸多便利和效益。

它在工业领域有着广泛的应用前景，将继续发挥着重要的作用。

希望本文能够帮助读者更好地理解交直交变频器的工作原理，为实际应用提供参考。

交一交变频电路的主要特点和不足之处是什么？其主要用途是什么？交-一交变频电路（AC-DC-AC变频器）的主要特点和不足之处如下：主要特点：1.频率可调：交-一交变频电路可以将输入电源的频率转换为不同的输出频率，通常可以实现从几赫兹到几千赫兹范围内的频率调节。

2.电压可调：这种变频电路可以将输入电压进行调整，并提供所需的输出电压。

通过控制开关器件的导通和关断，可以改变输出电压的幅值。

3.调速性能好：交-一交变频电路可以实现恒定转矩调速，具有较高的调速性能和响应速度。

通过调整输出频率和电压，可以控制负载的转速。

4.节能高效：在需要调节负载转速和降低能量消耗的应用中，交-一交变频电路可实现节能高效的运行。

通过调整输出频率，可以根据负载需求灵活地调整功率输出。

不足之处：1.高成本：交-一交变频电路通常需要使用功率电子器件（如IGBT、MOSFET等）和复杂的控制电路，导致成本较高。

2.高温和热损失：由于开关器件的导通和关断操作，交-一交变频电路会产生一定的热损失，需要进行合理的散热设计。

3.谐波问题：交-一交变频电路在转换过程中可能会产生谐波，需要进行滤波来减少对电网和负载的干扰。

主要用途：1.交-一交变频电路广泛应用于工业领域，用于调节电机、泵、风机等旋转设备的转速和负载。

2.家用电器领域中，交-一交变频电路也被用于变频空调、洗衣机、冰箱等家电产品，实现节能和调控的目的。

3.在可再生能源领域，交-一交变频电路用于将太阳能、风能等可再生能源的电能转换为适合于电网接入的频率和电压。

4.其他应用领域，如电梯、升降设备、电压调节器等，也可以使用交-一交变频电路来实现对设备运行的控制和调节。

总的来说，交-一交变频电路具有调速范围广、能源节约和运行灵活等特点，广泛应用于各种需要变频和调节电压的应用领域。

变频器在轨道交通信号控制中的应用在轨道交通系统中，信号控制是确保列车在行驶中遵循安全距离的一个重要组成部分。

随着技术的进步，列车信号控制系统也在不断得到改进与创新。

其中，变频器作为一种高效节能的电力调节装置，已经被广泛应用于轨道交通信号控制领域，本文将探讨变频器在轨道交通信号控制中的应用。

一、变频器的工作原理变频器是一种电力调节装置，其主要作用是将电源一次变频，从而实现电机的调速。

变频器主要由整流器、滤波器、逆变器三个部分组成。

当电能从外部电源进入变频器时，由整流器将其转换为直流电，然后通过滤波器过滤后送入逆变器。

逆变器根据控制信号，将直流电转换为变频交流电，从而实现电机转速的控制。

二、变频器在轨道交通信号控制中的作用1. 提高信号控制可靠性变频器作为电源和电机之间的调速装置，其精确控制功率输出的能力可以有效提高信号控制系统的可靠性。

通过控制电机的转速，可以实现列车的准确停车和起动，有助于保证列车在整个运行过程中的稳定性和安全性。

2. 节能减排传统的电机调速方式使用双向开关调节电阻的方式，这种方式不仅效率低下，同时还存在能量浪费现象。

而变频器在电源和电机之间引入了变流器，能够在电机实际需求转矩下提供最佳的输出电压和频率，从而达到节能减排的效果。

3. 确保运行平稳在轨道交通系统中，列车在行驶过程中需要经过大量的起停过程，这就需要信号控制系统能够快速而准确地控制电机转速。

而有了变频器的帮助，信号控制系统可以更加准确地控制电机转速，从而确保列车在行驶过程中的平稳性。

4. 扩大控制范围传统的电机调速方式由于存在能量浪费现象，其可控制范围非常有限。

而引入变频器后，电机的转速可以实现精细控制，使其可控制范围得到大幅度扩展，有利于信号控制系统的优化和升级。

三、变频器在轨道交通信号控制中的应用实例1. 上海地铁上海地铁是世界上运营里程最长的城市轨道交通系统之一，其信号控制系统得到了全面改进和优化。

其中，变频器成为了信号控制系统的重要一环，并广泛应用于电机驱动、列车起动和刹车等方面。

交直交变频器的组成及其作用
交直交变频器是一种用于调节交流电动机转速的装置，它在工业生产中有着广泛的应用。

本文将介绍交直交变频器的组成结构及其在工业领域中的作用。

一、组成结构
1. 整流器
整流器是交直交变频器的基本组成部分之一，主要用于将交流电源转换为直流电源。

2. 逆变器
逆变器是交直交变频器的另一个关键组成部分，它负责将直流电源转换为可调频的交流电源。

3. 控制系统
控制系统是整个交直交变频器的核心部件，通过控制系统可以调节逆变器输出频率、电压等参数，实现对电机转速的精确控制。

4. 滤波器
滤波器用于对逆变器输出的电压进行滤波处理，确保电机工作时电网中不会产生干扰。

二、作用
交直交变频器在工业生产中具有以下重要作用：
1. 节能降耗
交直交变频器可以根据电机负载情况实时调整电机转速，避免电机全速运行，降低电机的能耗。

2. 提高控制精度
通过调节逆变器的输出频率和电压，可以精确控制电机的转速，满足不同工艺要求的转速调节。

3. 缓冲启动
交直交变频器可以实现电机的缓慢启动、停止，避免电机突然启动对设备的冲击。

4. 调速平稳
交直交变频器可以实现电机的平稳调速，避免因速度突变引起的工艺不稳定。

5. 提高设备寿命
通过交直交变频器对电机的调速控制，可以减少电机的启停次数，延长电机和
设备的使用寿命。

结语
交直交变频器作为一种重要的电动机调速设备，在工业生产中发挥着关键作用。

了解其组成结构及作用可以更好地应用和维护交直交变频器，提高产线的效率和可靠性。

希望本文对读者有所帮助。
