TL494

tl494场效应管稳压稳流电路概述说明以及解释1. 引言1.1 概述在电子设备和电路设计中，稳压稳流电路是至关重要的组成部分之一。

TL494场效应管稳压稳流电路作为一种常见的稳流、稳压解决方案，具有广泛的应用领域。

本文将对TL494场效应管稳压稳流电路进行概述说明以及解释，旨在帮助读者更好地理解该电路的原理和工作方式，并探讨其优点、不足以及未来的研究方向。

1.2 文章结构本文共包含5个章节。

在引言部分，我们将给出文章的概述，并介绍文章结构和目的。

接下来，第二章将详细介绍TL494芯片的基本特点和功能，以及场效应管的原理和特性。

第三章将对TL494场效应管稳压稳流电路进行概述说明，包括其基本原理、工作步骤以及实际应用中需要注意的事项。

第四章将解释TL494场效应管稳压稳流电路要点，包括输入信号调节与反馈控制方式、总体电路架构及其关键部分功能以及输出端线性调节与短路保护机制原理。

最后，第五章将总结本文对于数据采集总成设计过程中需注意的关键环节及对策，并对TL494场效应管稳压稳流电路的优点、不足以及未来研究方向进行展望。

1.3 目的本文旨在深入介绍和解释TL494场效应管稳压稳流电路的原理和工作方式，以帮助读者更好地了解该电路的设计思路和实用性。

此外，我们还将探讨该电路的优点、不足以及未来可行的研究方向，以期为相关领域的研究者提供参考和启发。

通过阅读本文，读者可以获得对TL494场效应管稳压稳流电路有关知识的全面了解，并且能够在实际应用中更加准确地使用和优化该电路。

2. TL494场效应管稳压稳流电路2.1 TL494芯片介绍TL494是一种广泛应用于开关电源和PWM控制系统中的集成电路。

它内部集成了一个误差放大器、比较器、死区控制器、PWM控制逻辑电路等。

该芯片以其高性能和可靠性而闻名，并且被广泛用于各种工业和消费电子产品。

2.2 场效应管原理和特性场效应管是一种常见的半导体元件，它的工作原理基于电场调控的导电机制。

TL494是什么芯片？TL494工作原理及典型电路，十分钟带你快速搞懂TL494今天讲的是TL494，主要分为以下几个方面：1. TL494是什么？2. TL494引脚图3. TL494主要特征4. TL494内部结构5. TL494工作原理6. TL494典型电路7. 总结1. TL494是什么？TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494器件集成了在单个芯片上构建脉冲宽度调制(PWM)控制电路所需的所有功能。

该器件主要设计用于电源控制，可灵活地为特定应用定制电源控制电路。

图 1 TL494 PWM控制芯片2. TL494引脚图图 2 TL494引脚图1脚/同相输入：误差放大器1同相输入端。

2脚/反相输入：误差放大器1反相输入端。

3脚/补偿/PWM比较输入：接RC网络，以提高稳定性。

4脚/死区时间控制：输入0-4VDC电压，控制占空比在0-45%之间变化。

同时该因脚也可以作为软启动端，使脉宽在启动时逐步上升到预定值。

5脚/CT：振荡器外接定时电阻。

6脚/RT：振荡器外接定时电容。

振荡频率：f=1/RTCT。

7脚/GND：电源地。

8脚/C1：输出1集电极。

9脚/E1：输出1发射极。

10脚/E2：输出2发射极。

11脚/C2：输出2集电极。

12脚/Vcc：芯片电源正。

7-40VDC。

13脚/输出控制：输出方式控制，该脚接地时，两个输出同步，用于驱动单端电路。

接高电平时，两个输出管交替导通，可以用于驱动桥式、推挽式电路的两个开关管。

14脚/VREF：5VDC电压基准输出。

15脚/反相输入：误差放大器2反相输入端。

16脚/同相输入：误差放大器2同相输入端。

3. TL494主要特征（1）具有两个完整的脉宽调制控制电路，是PWM芯片；（2）两个误差放大器。

一个用于反馈控制，一个定义为过流保护等保护控制；（3）带5VDC基准电源；（4）死区时间可以调节；（5）输出级电流500mA；（6）输出控制可以用于推挽、半桥或单端控制；（7）具有欠压封锁功能。

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV 的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

开关电源脉宽调制芯片TL494概述：TL494是一款固定频率脉宽调制式开关电源控制芯片，其内部集成了脉宽调制电路、线性锯齿波振荡器、误差放大器、SV参考基准电压源等电路，芯片内的振荡器可工作在主动方式也可工作在被控方式，驱动输出即可工作在推挽方式也可工作在单端输出方式。

另外，在TL494内还设有误差信号放大器、5.0V基准电压发生器以及欠压保护电路等。

与TL494功能相同的电路还有IR3 M02、IR9494、MB-3759等。

TL494的最大工作电压=41V;输出电流=250mA;工作频率=1kHz～300kHz,允许功耗=800mW;集发电压=41V;电源电压=7～40V;集电极输出电流=5～200mA;集极输出电压=40V;定时电阻=1.8～500KΩ。

内含振荡器、误差放大电路、电压比较器、PWM比较器、锁定输出电路，基准电压发生电路、PWM推动输出电路和输出三极管等。

TL494是一种电压驱动型脉宽调制控制集成电路，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

TL494的内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。

当这部分电路出故障时会出现不开机、无电压输出的故障现象。

它可以和KA7500B BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN互换。

一、TL494功能和特性1、集成了全部的脉宽调制电路。

2、片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

3、内置误差放大器。

4、内置5V参考基准电压源。

5、可调整死区时间。

6、内置功率晶体管可提供500mA的驱动能力。

7、推或拉两种输出方式。

二、TL494引脚功能引脚功能解释：Pin1（1IN+）：内部集成的第一个体运运算放大器的同相脚。

TL494脉宽调制控制电路TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容C T上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

当比较器C T放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。

如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。

输出变压器一个反馈绕组及二极管提供反馈电压。

在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。

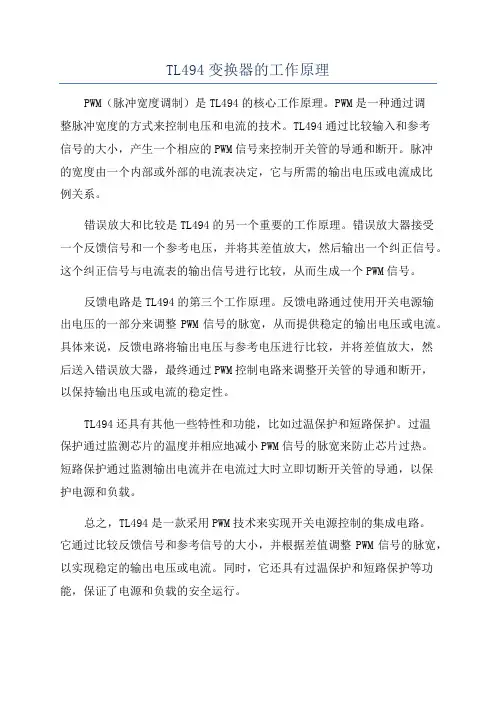

TL494变换器的工作原理
PWM（脉冲宽度调制）是TL494的核心工作原理。

PWM是一种通过调
整脉冲宽度的方式来控制电压和电流的技术。

TL494通过比较输入和参考
信号的大小，产生一个相应的PWM信号来控制开关管的导通和断开。

脉冲
的宽度由一个内部或外部的电流表决定，它与所需的输出电压或电流成比
例关系。

错误放大和比较是TL494的另一个重要的工作原理。

错误放大器接受
一个反馈信号和一个参考电压，并将其差值放大，然后输出一个纠正信号。

这个纠正信号与电流表的输出信号进行比较，从而生成一个PWM信号。

反馈电路是TL494的第三个工作原理。

反馈电路通过使用开关电源输
出电压的一部分来调整PWM信号的脉宽，从而提供稳定的输出电压或电流。

具体来说，反馈电路将输出电压与参考电压进行比较，并将差值放大，然
后送入错误放大器，最终通过PWM控制电路来调整开关管的导通和断开，
以保持输出电压或电流的稳定性。

TL494还具有其他一些特性和功能，比如过温保护和短路保护。

过温
保护通过监测芯片的温度并相应地减小PWM信号的脉宽来防止芯片过热。

短路保护通过监测输出电流并在电流过大时立即切断开关管的导通，以保
护电源和负载。

总之，TL494是一款采用PWM技术来实现开关电源控制的集成电路。

它通过比较反馈信号和参考信号的大小，并根据差值调整PWM信号的脉宽，以实现稳定的输出电压或电流。

同时，它还具有过温保护和短路保护等功能，保证了电源和负载的安全运行。

TL494中文资料1. 简介TL494 是一款集成电路芯片，主要用于开关电源和斩波控制电路。

它采用了 BCD 工艺及扩散抑制技术，可以实现高频斩波控制，提供了多种保护功能和优化的控制特性。

在开关模式电源和直流电源转换器中，TL494可以通过控制开关频率、占空比和参考电压等参数，实现高效率、稳定的电源转换。

本文将介绍 TL494 的基本特性、内部结构和典型应用等内容。

2. 基本特性•工作电压范围：4.5V 至 40V•内部参考电压：5V•输入偏置电流：5mA•最大输出电源电流：200mA•工作温度范围：0°C 至 70°C•内部斜坡调节电路，可实现软启动功能•超宽工作频率范围：100Hz 至 500kHz3. 内部结构TL494 主要由以下功能模块组成：3.1 错误放大器TL494 中包含两个错误放大器，用于比较反馈信号和参考电压，产生 PWM 控制信号，控制开关管的导通时间。

3.2 锁相环 (PLL)TL494 的 PLL 模块用于产生稳定的内部斩波频率。

它通过比较参考电压和反馈信号，生成一个稳定的频率信号，用于控制开关管的导通时间。

3.3 误差放大器误差放大器用于控制 PWM 信号的占空比。

根据反馈信号和参考电压的比较结果，误差放大器会调整PWM 信号的占空比，保持输出电压稳定。

3.4 输出驱动器输出驱动器用于驱动开关管的导通和关断。

它可以根据PWM 信号的控制，实现对开关管的精确控制。

3.5 过流保护电路过流保护电路可以对输出电流进行监测，并在电流超过设定值时，采取相应的保护措施，以保护开关管和负载。

4. 典型应用TL494 的主要应用领域是开关电源和直流电源转换器。

它具有以下优点：•可实现高效率的能量转换，适用于各种功率需求的电源设计•内部集成了多种保护功能，如过流保护、过温保护等，可以有效提高系统的可靠性•具备较高的频率工作范围，可以适应多种应用场景•内部结构复杂，但只需少量外围器件即可实现•提供了丰富的控制接口，便于系统集成和控制最常见的应用包括开关电源、电池充电器和逆变器等。

TL494中文资料大全导读：本文详细讲述了TL494是什么、TL494的特性、工作原理、极限参数等内容，并附有相关文章供大家阅读。

一、TL494中文资料- -TL494是什么?TL494是一种固定频率脉宽调制电路，由于它集成了全部的脉宽调制电路，且包含开关电源控制所需的全部功能，现已广泛应用于桥式单端正激双管式、半桥式、全桥式开关电源中。

为了适应不同场合需求，TL494还有SO-16和PDIP-16两种不同的封装形式。

二、TL494中文资料- -主要特征TL494具有多种特性使其应用如此广泛，主要有以下几点：1)TL494集成了全部的脉宽调制电路;2)TL494包含开关电源所需全部功能;3)TL494片内置有线性锯齿波振荡器，片外置有电阻和电容两个振荡元件;4)TL494片内置有误差放大器;5)TL494片内置有5V参考基准电压源;6)TL494片内置有功率晶体管，用以提供500mA的驱动力;7)TL494可调整死区时间;8)TL494具有推拉两种输出方式。

三、TL494中文资料- -工作原理TL494电路图如下图所示，主要由死区时间比较器、脉宽调制比较器、误差放大器、触发器、基准电压发生器等几大部分构成。

输出电容脉冲通过电容上的正极性锯齿波电压和另外2个控制信号进行比较来实现。

只有电容上的正极性锯齿波电压大于控制信号时导通，随着控制信号的增大，输出脉冲宽度将减小。

控制信号由外部输入，分别送往死区时间比较器和误差放大器。

其中，死区时间比较器用于限制最小输出死区时间(约为锯齿波周期的4%)，一旦将死区控制端接固定电压，便可在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器用于协助误差放大器进行输出脉宽的调节，由于误差放大器的输出端经常处于高电平的状态，它与脉冲宽度调制器的反相输入端进行“或”运算，使得误差放大器仅需最小的输出即可支配控制电路。

四、TL494中文资料- -极限参数TL494中文资料相关文章推荐阅读：1、巧用TL494制作PWM多用驱动板2、基于TL494驱动芯片的双管正激小功率电源关键词： TL494 SO-16 TL494中文资料大全加入微信获取电子行业最新资讯搜索微信公众号：电子产品世界或用微信扫描左侧二维码。

TL494逆变器电路原理详解1. 什么是TL494逆变器电路？TL494逆变器电路是一种基于TL494芯片设计的直流-交流（DC-AC）逆变器电路。

TL494芯片是一种集成电路，通常用于开关模式电源供应器和调制解调器应用中。

在逆变器电路中，它可以将直流输入转换为交流输出。

2. TL494芯片概述TL494芯片是由德州仪器（Texas Instruments）公司推出的一款PWM（脉宽调制）控制集成电路。

它具有多种功能和特性，使其成为设计各种开关模式电源和调制解调器等应用的理想选择。

以下是TL494芯片的主要特点：•双比较器：用于比较两个输入信号，并产生相应的PWM信号。

•双误差放大器：用于放大比较器输出信号和参考信号之间的误差。

•稳压引脚：用于设置输出脉冲的幅度。

•内部振荡电路：产生高频振荡信号。

•错误保护功能：包括过温保护、欠压保护、过载保护等。

3. TL494逆变器电路基本原理TL494逆变器电路的基本原理是将直流输入信号经过一系列的转换和控制，最终得到交流输出信号。

下面将详细介绍其基本原理。

3.1 输入滤波在逆变器电路中，首先需要对直流输入信号进行滤波。

这是为了去除输入信号中的噪声和干扰，使得后续处理更加稳定可靠。

常用的滤波元件包括电容和电感等。

3.2 脉宽调制（PWM）TL494芯片具有PWM功能，可以根据输入信号和参考信号之间的误差产生相应的脉冲宽度调制（PWM）信号。

PWM技术是一种通过改变脉冲宽度来控制输出功率的技术。

在逆变器电路中，PWM信号被用于控制开关管（如MOSFET或IGBT）的导通时间，从而实现将直流输入转换为交流输出。

通过调整脉冲宽度，可以控制输出波形的频率和占空比。

3.3 输出级在TL494逆变器电路中，输出级是由开关管和输出变压器组成的。

开关管根据PWM信号的控制状态，决定导通和截止的时间。

输出变压器则用于将直流输入信号转换为交流输出信号。

在开关管导通时，直流输入信号通过输出变压器的原/辅线圈，产生交流输出信号；而在开关管截止时，输出变压器的原/辅线圈之间断开，交流输出信号停止。

tl494过流保护的原理
TL494过流保护的原理
TL494是一款常用的PWM控制集成电路，广泛应用于各种开关电源中。

过流保护是保护开关电源稳定运行的重要功能之一。

TL494通过监测输出电流，实现对电路的过流保护，避免电路因过载而损坏。

过流保护的原理是通过检测输出电流，当电流超过设定的阈值时，触发保护机制，将PWM控制信号停止，从而限制输出电流，保护电路不受损坏。

TL494通过外接电流检测电阻，将输出电流转换为电压信号，送入比较器进行比较。

当输出电流超过设定值时，比较器输出高电平信号，触发过流保护。

在实际应用中，可以通过调节电流检测电阻的阻值来设置过流保护的阈值。

当电流超过设定值时，比较器输出高电平信号，将停止PWM控制信号，从而限制输出电流。

通过这种方式，可以有效保护开关电源不受过载损坏。

过流保护是开关电源中非常重要的保护功能，能够确保电路稳定运行，延长电路的使用寿命。

TL494作为常用的PWM控制集成电路，具有过流保护功能，可以在各种应用中提供可靠的保护。

合理设置过流保护的阈值，可以有效保护电路不受过载损坏，提高电路的稳定性和可靠性。

TL494过流保护的原理是通过监测输出电流，当电流超过设定的阈值时，触发保护机制，限制输出电流，保护电路不受损坏。

通过调节电流检测电阻的阻值，可以设置过流保护的阈值，确保电路稳定运行。

过流保护是开关电源中重要的保护功能，能够提高电路的稳定性和可靠性。

TL494作为常用的PWM控制集成电路，具有过流保护功能，在各种应用中发挥重要作用。

TL494中文资料TL494(ka7500b)是专用双端脉冲调制器件，TL494为固定频率的PWM控制电路，它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。

如图1所示为TL494控制器的内部结构与方块图其内部的线性锯齿波振荡器乃为频率可规划式(frequency programmable)，在脚5与脚6连接两个外部元件RT与CT，既可获得所需之频率其频率可由下式计算得知图1 TL494(ka7500b)控制器的内部结构与方块图片输出脉波宽度调变之达成可借着在电容器CT端的正锯齿波形与两个控制信号中的任一个做比较而得之。

电路中的NOR闸可用来驱动输出三极管Q1与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。

当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。

如图2所示的波形图。

图2 TL494控制器时序波形图外部输入端的控制信号可输入至脚4的截止时间控制端，与脚1、2、15、16误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。

当13脚的输出模控制端接地时，可获得96%最大工作周期，而当13脚接制参考电压时，可获得48%最大工作周期。

如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。

PWM比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由0.5V至3.5V之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。

误差放大器的输出会处于高主动状态，而且在PWM比较器的非反相输入端与其误差放大器输出乃为或闸(OR)运算结合，依此电路结构，放大器需要最小输出导通时间，此乃抑制回路的控制，通常第一个误差放大器都使用参考电压和稳压输出的电压做比较，其环路增益可依靠回授来控制。

1、TL494的特点与功能TL494是美国德州仪器公司生产的电压驱动型脉宽调制器，可显示器、计算机等系统电路中作为开关电源电路，TL494的输出三极管可接成共发射极及射极跟随器两种方式，因而可以选择双端推挽输出或单端输出方式，在推挽输出方式时，它的两路驱动脉冲相差180度，而在单端方式时，其两路驱动脉冲为同频同相。

TL494的内部功能框图如图1所示。

其引脚功能如下：1、2脚分别为误差比较放大器的同相输入端和反相输入端。

3脚为控制比较放大器和误差比较放大器的公共输出端，输出时表现为或输出控制特性，也就是就在两个放大器中，输出幅度大者起作用。

当3脚的电平变高时，TL494送出的驱动脉冲宽度变窄，当3脚电平低时，驱动脉冲宽度变宽。

4脚为死区电平控制端，从4脚加入死区控制电压可对驱动脉冲的最大宽度进行控制，使其不超过180度，这样可以保护开关电源电路中的三极管。

5、6脚分别用于外接振荡电阻和电容。

7脚为接地端。

8、9脚和11、12脚分别为TL494内容末级两个输出三极管的集电极和发射极。

12脚为电源供电端。

13脚为功能控制端。

14脚为内部5V基准电压输出端。

15、16脚分别为控制比较放大器的反相输入端和同相输入端。

2、应用电路图2是由TL494组成的计算机开关电源电路（只画出了脉宽控制振荡电路），图中的TL494工作在推挽输出方式，并接成共发射极形式，由8脚和11脚输出的脉冲信号T2耦合主开关三极管VT1和VT2，可使它们处于它激振荡状态。

图3是由TL494组成的直流日光灯电子镇流器电路，采用推挽输出方式并接成射极跟随器形式。

由9脚和10脚输出的脉冲先输入至NE556电路的12、8和2、6脚，再由NE556电路的5、9脚输出脉冲信号来驱动VT1和VT2两个CMOS 场效应管。

TL494引脚功能图及参数TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

当比较器CT放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出管Q1和Q2的工作。

若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振荡器的一半。

如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。

输出变压器一个反馈绕组及二极管提供反馈电压。

在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时，需将输出模式控制脚接地以关闭双稳触发器。

这种状态下，输出的脉冲频率将等于振荡器的频率。

TL494内置一个5.0V的基准电压源，使用外置偏置电路时，可提供高达10mA的负载电流，在典型的0—70℃温度范围50mV温漂条件下，该基准电压源能提供±5%的精确度。

TL494内部电路方框图。

tl494逆变器工作原理TL494逆变器工作原理。

TL494是一款常用的PWM控制集成电路，广泛应用于逆变器电路中。

它具有多种保护功能和灵活的控制方式，能够稳定可靠地工作在各种工作条件下。

在逆变器电路中，TL494起着关键的作用，其工作原理对于理解逆变器的工作方式和性能具有重要意义。

首先，我们来看一下TL494逆变器的基本工作原理。

在逆变器电路中，TL494接收来自控制电路的输入信号，并根据输入信号的变化来调整输出波形的占空比，从而控制逆变器输出的电压和频率。

通过调节PWM信号的占空比，可以实现对逆变器输出电压的调节，从而实现对负载的精确控制。

其次，TL494逆变器的工作原理还涉及到其内部的比较器和误差放大器。

比较器用于比较输入信号与反馈信号的大小，根据比较结果产生PWM信号；误差放大器则用于放大输入信号和反馈信号之间的误差，从而调节PWM信号的占空比。

通过比较器和误差放大器的协调工作，TL494能够实现精确的PWM控制，保证逆变器输出电压的稳定性和可靠性。

此外，TL494还具有多种保护功能，如过载保护、过温保护和短路保护等。

这些保护功能能够有效地保护逆变器电路和负载，确保其在各种工作条件下都能够安全可靠地工作。

通过这些保护功能，TL494逆变器能够应对各种突发情况，提高逆变器的可靠性和稳定性。

总的来说，TL494逆变器的工作原理涉及到PWM控制、比较器和误差放大器的协调工作，以及多种保护功能的实现。

它能够稳定可靠地工作在各种工作条件下，为逆变器电路的性能提供了重要支持。

通过深入理解TL494逆变器的工作原理，我们能够更好地设计和优化逆变器电路，提高其性能和可靠性。

综上所述，TL494逆变器的工作原理是逆变器电路设计中的重要内容，对于理解逆变器的工作方式和性能具有重要意义。

深入研究TL494的工作原理，能够帮助我们更好地应用和优化逆变器电路，提高其性能和可靠性。

TL494逆变器作为一款常用的PWM控制集成电路，其工作原理的深入理解对于相关领域的工程师和研究人员具有重要意义。

tl494 充电限流电路TL494充电限流电路是一种常见的电路设计，用于控制充电电流的大小，以保护电池或电子设备的安全性。

本文将介绍TL494充电限流电路的原理、工作方式以及其应用范围。

我们来了解一下TL494芯片的基本特点。

TL494是一款集成电路芯片，具有宽电源电压范围、高精度的内部参考电压、宽工作温度范围等特点。

它是一种PWM控制器，可以实现高效的开关电源控制。

在充电电路中，为了保证充电电流的稳定性和安全性，我们可以使用TL494芯片来控制充电电流的大小。

具体实现的方法是通过调节TL494芯片的占空比来控制开关管的导通时间，从而控制充电电流的大小。

充电限流电路的基本原理是使用电流传感器来检测电池或电子设备的充电电流，并将检测到的电流信号反馈给TL494芯片。

TL494芯片根据电流信号的大小，调节PWM信号的占空比，从而控制开关管的导通时间，进而控制充电电流的大小。

具体的工作方式如下：当充电电流低于设定值时，电流传感器会将检测到的电流信号反馈给TL494芯片。

TL494芯片会根据电流信号的大小，调节PWM信号的占空比。

如果充电电流小于设定值，TL494芯片会增加PWM信号的占空比，使开关管的导通时间增加，从而增大充电电流。

相反，如果充电电流大于设定值，TL494芯片会减小PWM信号的占空比，使开关管的导通时间减小，从而减小充电电流。

通过这样的反馈控制，可以实现对充电电流的精确控制。

TL494充电限流电路的应用范围非常广泛。

它可以用于各种类型的充电器、电池管理系统以及其他需要对充电电流进行精确控制的电子设备中。

例如，手机充电器、电动汽车充电桩、太阳能充电系统等都可以采用TL494充电限流电路来实现对充电电流的控制。

总结一下，TL494充电限流电路是一种常见的电路设计，通过使用TL494芯片来控制充电电流的大小，以保护电池或电子设备的安全性。

它的工作原理是通过电流传感器检测电流信号，并反馈给TL494芯片，通过调节PWM信号的占空比来控制充电电流的大小。

tl494开关电源变压器计算
TL494是一种常用的PWM控制集成电路，广泛应用于开关电源和DC-DC变换器中。

在设计开关电源变压器时，需要考虑输入电压范围、输出电压、输出电流、变压器的工作频率、变比、损耗和效率等因素。

以下是一些需要考虑的关键因素：
1. 输入电压范围，确定输入电压范围，以便选择合适的变压器工作点。

通常需要考虑输入电压的最小和最大值。

2. 输出电压和电流，确定所需的输出电压和输出电流，这将影响变压器的变比和功率。

3. 工作频率，TL494的工作频率通常在几十kHz到几百kHz之间，选择合适的工作频率可以影响变压器的尺寸和损耗。

4. 变压器变比，根据输入输出电压比和工作频率选择合适的变压器变比，以确保输出电压稳定。

5. 变压器损耗和效率，考虑变压器的铜损和铁损，以及绕组间的漏耗，以提高系统的效率。

在实际计算中，可以根据所选的工作频率、输入输出电压和电
流等参数，利用变压器的基本公式进行计算。

通常包括变压器的匝
数计算、磁芯截面积计算、绕组电流密度计算等。

同时，还需要考
虑变压器的工作模式（如连续导通模式或不连续导通模式）以及所
选的开关管的特性等因素。

总的来说，TL494开关电源变压器的计算涉及多个方面的因素，需要综合考虑设计要求、器件特性和性能指标，以及实际应用中的
稳定性、可靠性和成本等因素，进行全面的设计和计算。

TL494中文资料TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于单端正激双管式、半桥式、全桥式开关电源。

TL494有SO-16和PDIP-16两种封装形式，以适应不同场合的要求。

其主要特性如下：TL494主要特征集成了全部的脉宽调制电路。

片内置线性锯齿波振荡器，外置振荡元件仅两个（一个电阻和一个电容）。

内置误差放大器。

内止5V参考基准电压源。

可调整死区时间。

内置功率晶体管可提供500mA的驱动能力。

推或拉两种输出方式。

TL494外形图TL494引脚图TL494工作原理简述TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。

功率输出管Q1和Q2受控于或非门。

当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。

当控制信号增大，输出脉冲的宽度将减小。

参见图2。

TL494脉冲控制波形图控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。

死区时间比较器具有120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%，而输出端接参考电平时，占空比为48%。

当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输出脉冲上产生附加的死区时间。

脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度从被死区确定的最大导通百分比时间中下降到零。

两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电源的输出电压和电流察觉得到。

误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正是这种电路结构，放大器只需最小的输出即可支配控制回路。

tl494电瓶车充电器电路原理-回复TL494是一款常用的开关稳压器芯片，广泛应用于电源控制电路中。

在电瓶车充电器电路中，TL494起到了控制电源输出和保护电池的重要作用。

本文将分为以下几个步骤逐步回答关于TL494电瓶车充电器电路的原理。

第一步：了解电瓶车充电器的基本原理。

电瓶车充电器的主要功能是将外部交流电转换为适合电池充电的直流电。

充电器需要遵循一定的充电工作原理，如恒流充电和恒压充电等。

根据电池的充电特性，充电器需要能够智能地控制充电过程，避免过充或过放，从而延长电池的使用寿命。

第二步：了解TL494芯片的功能和特点。

TL494芯片是一款经典的开关稳压器芯片，具有广泛的应用领域。

它可以通过调节开关频率和占空比来控制输出电压，实现稳定的直流电压输出。

此外，TL494还具有短路保护、过温保护和失调电流保护等功能，可以保证充电器的安全性能。

第三步：搭建TL494电瓶车充电器电路。

首先，根据电池的电压需求和充电特性，确定充电器的输出电压和电流。

接下来，通过选取合适的元器件，搭建TL494的基本电路，包括电源电路、参考电压电路和反馈电路。

同时，根据需要添加温度传感器和短路保护电路，以确保充电器的稳定性和安全性。

第四步：连接TL494芯片。

将TL494芯片与外围电路进行连接。

根据TL494的管脚功能，将输入电源和参考电压连接到相应的管脚上。

此外，将反馈电路和输出电路连接到TL494的管脚上。

通过调节反馈电路的元器件数值，可以实现对输出电压和电流的控制。

第五步：调试和优化电路。

进行电路的初步调试，检查各部分的连接是否正确，检测电路的工作情况。

根据实际情况调整TL494芯片的参数，以达到所需的充电电压和电流。

同时，通过添加滤波电路和稳压电路，可以提高充电器的稳定性和过载能力。

第六步：安全性能测试和性能优化。

进行电路的安全性能测试，包括短路保护和过温保护等。

检查充电器在工作过程中是否存在意外断电和过热等异常情况。

TL494中文资料时间：2009-01-22 14:55:24 来源：资料室作者：集成电路编号: 15917 更新日期20120530 003144 TL494(ka7500b)是专用双端脉冲调制器件，TL494为固定频率的PWM控制电路，它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输出控制。

如图1所示为TL494控制器的内部结构与方块图其内部的线性锯齿波振荡器乃为频率可规划式(frequency programmable)，在脚5与脚6连接两个外部元件RT与CT，既可获得所需之频率其频率可由下式计算得知图1 TL494(ka7500b)控制器的内部结构与方块图片输出脉波宽度调变之达成可借着在电容器CT端的正锯齿波形与两个控制信号中的任一个做比较而得之。

电路中的NOR闸可用来驱动输出三极管Q1与Q2，而且仅当正反器的时钟输入信号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压的期间里。

当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。

如图2所示的波形图。

图2 TL494控制器时序波形图外部输入端的控制信号可输入至脚4的截止时间控制端，与脚1、2、15、16误差放大器的输入端，其输入端点的抵补电压为120mV，其可限制输出截止时间至最小值，大约为最初锯齿波周期时间的4%。

当13脚的输出模控制端接地时，可获得96%最大工作周期，而当13脚接制参考电压时，可获得48%最大工作周期。

如果我们在第4脚截止时间控制输入端设定一个固定电压，其范围由0V至3.3V之间，则附加的截止时间一定出现在输出上。

PWM比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由0.5V至3.5V之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V至(Vcc-2)V，而且可用来检知电源供给器的输出电压与电流。
