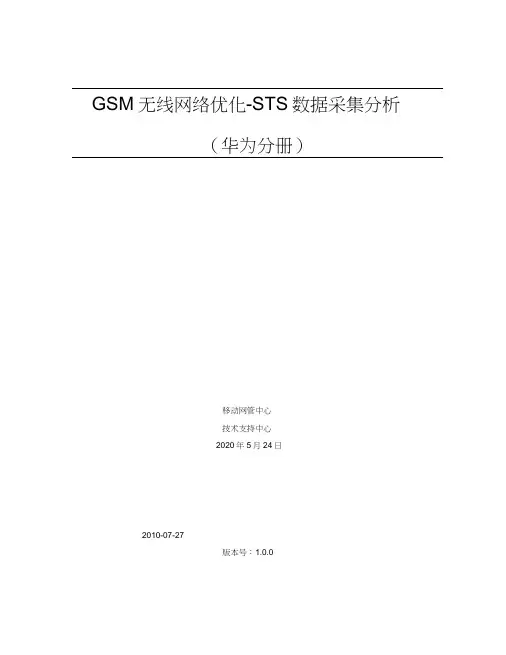

GSM无线网络优化-STS数据采集分析（华为分册）四川移动网管中心技术支持中心2020年8月16日2010-07-27版本号：目录第1章、寻呼成功率的定义...................... 错误!未定义书签。
1、NSS的定义................................ 错误!未定义书签。
2、BSS的定义................................ 错误!未定义书签。
3、 NSS的寻呼成功率和BSS的寻呼成功率的差异 . 错误!未定义书签。
4、信令流程及统计点.......................... 错误!未定义书签。
第2章、BSS侧相关因素分析及提高手段 .......... 错误!未定义书签。
1、BSS侧相关因素............................ 错误!未定义书签。
2、分析流程图................................ 错误!未定义书签。
3、寻呼成功率问题定位及BSS侧提高寻呼成功率的措施错误!未定义书签。
、硬件和传输上存在问题 ................... 错误!未定义书签。
、寻呼过载和突发性大话务占用SDCCH信道 ... 错误!未定义书签。
、参数配置上的问题....................... 错误!未定义书签。
、干扰问题影响寻呼成功率 ................. 错误!未定义书签。
、覆盖问题影响寻呼成功率 ................. 错误!未定义书签。
、上下行平衡问题影响寻呼成功率 ........... 错误!未定义书签。
第4章、寻呼成功率优化案例.................... 错误!未定义书签。
1、案例一：硬件问题导致寻呼成功率下降........ 错误!未定义书签。
2、案例二：传输问题导致寻呼成功率下降........ 错误!未定义书签。
3、参数配置不当导致寻呼成功率下降............ 错误!未定义书签。
、案例三：开启预寻呼功能导致寻呼成功率下降错误!未定义书签。
、案例四：相同寻呼间复帧数参数设置不当，引起寻呼成功率下降..................................... 错误!未定义书签。
4、案例五：覆盖问题导致寻呼成功率下降........ 错误!未定义书签。
1.概述寻呼是移动通信系统中的一项基本功能。
寻呼成功率是衡量无线网络质量的重要指标，也是运营商的重要考核指标之一。
本文阐述了当前有关寻呼成功率的几种定义，每个定义之间的差别、计算公式及其含义；给出了关于寻呼成功率的应用策略和提升寻呼成功率的优化策略。
在附录中给出了寻呼流程。
第1章、寻呼成功率的定义1、NSS的定义寻呼成功率 = 寻呼响应次数 / 寻呼请求次数*100%寻呼响应次数：定义：指本地区所有MSC收到的PAGING RES消息的响应总和，包括重复寻呼的响应。
统计点为MSC。
寻呼请求次数：定义：指本地区所有MSC发出的首次PAGING消息（不包括重复寻呼）的总和。
统计点为MSC。
2、BSS的定义电路业务寻呼成功率（％）（A接口） = Abis口电路业务寻呼成功次数/ MSC发来电路业务寻呼请求次数*100%Abis口电路业务寻呼成功次数：定义：BSC收到来自MS的原因值为PAGING RESPONSE的ESTABLISH INDICATION消息后统计这个指标，包括重复寻呼的响应。
MSC发来电路业务寻呼请求次数：定义：BSC收到来自A接口或Pb接口（华为BSC－PCU内部接口）的电路PAGING消息统计该指标，包括重复下发的寻呼3、 NSS的寻呼成功率和BSS的寻呼成功率的差异从公式中可以看出，两个公式中的分子是一样的，都是寻呼响应次数；它们之间的区别主要是分母不同，NSS的寻呼成功率公式中的分母是首次寻呼下发次数，不包括重复下发的寻呼次数；而BSS侧的寻呼成功率公式中的分母是所有的寻呼请求次数，包括重发下发的寻呼次数。
从这两个公式来看，NSS侧的寻呼成功率大于BSS侧的寻呼成功率。
4、信令流程及统计点寻呼成功率相关话统均在核心网侧统计,这里仅给出BSS侧涉及寻呼的流程图。
BSS内寻呼流程核心网统计点：A：寻呼请求次数B：寻呼请求响应次数第2章、BSS侧相关因素分析及提高手段1、BSS侧相关因素寻呼成功率的提升是一个系统级的问题，涉及到多方面的因素：网元MSC、BSC、BTS、MS，以及网络覆盖、干扰、信道拥塞以及设备硬件等因素都会影响到系统的寻呼成功率，例如：硬件故障传输问题参数设置问题干扰问题覆盖问题上下行平衡问题其它原因。
2、分析流程图3、寻呼成功率问题定位及BSS侧提高寻呼成功率的措施、硬件和传输上存在问题当出现TRX或合路器故障等情况时，将会造成寻呼下发失败或指配失败等情况,导致寻呼成功率下降。
检查硬件故障可以通过查看基站告警或在LMT上的基站设备面板界面直接查看硬件状态。
主要的BSC告警如下表所示：<相关案例> <相关案例>与硬件故障可查看相关话统，指标如下（以下参数以V9R8B048版本为准）：、寻呼过载和突发性大话务占用SDCCH信道当LAC区划分不合理、参数配置不当或突发大话务时都可能导致寻呼过载发生，从而降低寻呼成功率。
1、由于位置区划分不合理，大规模的位置更新时，可能出现PCH过载。
2、由于某些小区参数设置不合理，如接入允许保留块数，相同寻呼间复帧数，MS最大重发次数等，导致寻呼信道不足，当寻呼较多时，小区向BSC上报过载消息，出现PCH过载情况。
3、由于大量突发话务导致寻呼过载，如集会等情况。
针对寻呼过载现象，要根据产生原因进行消除，如果过载长期持续，则应该调整参数配置。
如果是突发性大话务导致，则应继续观察，现场应在话务降低后消除。
<相关案例>与过载可查看如下相关话统：、参数配置上的问题对于寻呼BSC侧和MSC侧的一些参数设置都会影响到成功率，而在MSC侧的寻呼策略尤其重要，可以从以下参数中对问题区域进行检查。
MSC侧寻呼相关参数：1.N侧位置更新时间（IMSI隐形分离定时器）：此参数的设置值一定要大于T3212的时间，否则将造成MS在正常网络下，作为被叫时提示为用户已关机。
2.首次寻呼方式：为了可以增加系统寻呼能力，提高PCH的利用率。
一般是首次用TMSI 进行寻呼，最后一次使用IMSI进行寻呼。
另外以IMSI寻呼还可解决个别用户TMSI临时出错的情况。
寻呼必须有IMSI，利用TMSI寻呼也必须携带IMSI，TMSI寻呼并不是减少寻呼数量，而是节约资源。
一个PCH只能同时对两个IMSI进行寻呼，但是一个PCH可以同时对4个TMSI进行寻呼，相当于PCH扩容。
3.首次寻呼间隔：间隔设置过小或过大都可能造成寻呼成功率下降。
如果寻呼间隔设置太短，则在所指定的寻呼次数内还没有收到寻呼响应，MSC就认为寻呼失败并清除寻呼信息。
之后，即使寻呼响应又上来，但由于寻呼信息已清除，则MSC会通过CLEAR_COMMAND拆除被叫侧无线信道。
寻呼间隔必须和BSS侧的寻呼响应时间配合合理，才能提高寻呼成功率。
4.二次寻呼方式：一般为IMSI，因为有时系统下发的TMSI，手机并不认识，因此应该设置至少存在一次使用IMSI寻呼，增加寻呼的可靠性。
5.二次寻呼间隔：略…6.三次寻呼方式：略…7.三次寻呼间隔：略…8.MSC重发寻呼次数：对容量较大的位置区，建议寻呼重发次数不能太大。
否则容易产生寻呼过载。
9.全网寻呼：用户刚漫游到新的位置区，未及时发起位置更新，这是发起全网寻呼可提高寻呼成功率（不过这种事件的概率一般不大），但发起全网寻呼，会极大增加B侧的寻呼话务量，可能会导致PCH拥塞。
建议对容量较大的位置区不启动全网寻呼，因为这样做容易造成基站过载和BSC CPU过载，导致大量的寻呼消息被丢弃，反而造成寻呼成功率急剧下降；但对于容量较小的位置区，可通过启动全网寻呼来提高寻呼成功率；在覆盖地区较差，且B侧寻呼负荷不高的情况下，也可考虑最后一次寻呼采用全网寻呼。
<相关案例>10.预寻呼功能：预寻呼是一种网络功能。
在GMSC Server向VMSC Server发起呼叫建立请求以前，在HLR向VMSC Server获取漫游号码的过程中，VMSCServer先对被叫手机发起寻呼过程，再向HLR返回漫游号码。
这样在VMSC Server收到GMSC Server的呼叫建立请求时，VMSC Server 与手机的无线连接已经建立。
在获取漫游号码的过程中发起预寻呼，能够在分配漫游号码之前就知道被叫用户是否能够寻呼到，这样可以避免在GMSC Server根据漫游号码接入VMSC Server时无法接通被叫用户的情况，从而节省网络资源。
同时在预寻呼之前，如果需要数据恢复，则进行数据恢复，这样可以提高入局呼叫时的效率。
但在预寻呼过程中，会增加SDCCH信道的占用时长，如果配置不当，可能会引起拥塞，使寻呼成功率下降。
<相关案例>11.位置更新优化（MSC软参）：，当MS进行位置更新和寻呼交叉进行时，用于控制是否对寻呼进行优化。
即先进行位置更新，当位置更新成功后，在新位置区下寻呼。
如果位置更新失败，或者有follow on，直接回寻呼失败。
该功能打开后，将改善MS作位置更新时，无法相应寻呼的情况，有助于提高寻呼成功率。
=0：进行寻呼优化。
=1：不进行寻呼优化。
缺省值：112.呼叫早释功能（MSC软参）：，控制对于用户早释情况下是否对于PAGING RESP消息进行统计。
如果该功能打开，则在主叫早释的情况下，寻呼应答次数会增加，对寻呼成功率有改善作用。
= 0：功能开启；= 1：功能不开启；缺省值：113.寻呼优化控制（MSC软参）：，当某一次呼叫被叫寻呼无响应后，下一次拨打该用户时寻呼次数开始受本参数控制，直到该用户可以被寻呼到为止，对该用户的寻呼次数才恢复到原有值。
开启该功能将减少在被叫MS无法相应寻呼时，系统再次下发寻呼命令的次数。
=0：使用寻呼控制表配置次数；=1：寻呼次数为寻呼控制表配置次数减1，若寻呼控制表配置次数为1，则保持为1不变。
缺省值：1BSC侧寻呼相关参数：CH配置：小区CCCH的配置方法需要根据小区的信道数及位置区的寻呼能力进行合理配置。
该参数的配置将决定小区寻呼信道的数量。
CCCH信道可以配置在C0的TS0上（此时可以采用BCCH+CCCH配置），也可以在TS2、TS4、TS6上扩展三个组合集，使用CCCH的配置形式。
该配置形式包括除SCH和FCCH外的TS0的所有组合。
CCCH信道配置通过CCCH_CONF表示，该值必须与小区公共控制信道的实际配置情况一致，CCCH_CONF如下表所示：公共控制信道配置编码表15.RACH最小接入电平：影响MS的接入，表示BTS判断MS随机接入的电平阈值。
