富士达电梯工程模式详解这份请勿外传

华升富士达电梯调试手册2016-07-13 摘自阅1009 转4分享：华升富士达电梯调试NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板l TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路l C1-B6（P8C）?T2-7（P10）轿厢安全回路l T1-3（C1-A4）?T2-6 （C1-B1）轿门锁l T2-4（P1 5）?T2-2（P1）厅门联锁l T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

【目录】一、富士达集团简介二、华升富士达电梯简介三、电梯电气原理、线路说明及调整四、机房、轿厢各种操作功能说明五、电梯调试方法六、电梯维保规范七、故障的分析及对策八、电梯的使用及日常管理华升富士达电梯有限公司分公司一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介(一)华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF；DXVF；SDVF；CSVF；分别按以下配置分类：1) 按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL——智慧型交流无齿变频调速电梯2) 按电机驱动控制方式SLI型——采用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。

有SLI-360；SLI-900G11S型——采用富士电机公司制造的电梯专用变频器。

3)按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。

CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。

*本项目主要规格配置见附页(二)富士达电梯的主要组成部件如下：（本资料所介绍以项目配置为主）1)曳引机（蜗轮蜗杆减速机）：本项目曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。

2)曳引钢丝绳：本项目曳引钢丝绳为Ф12mm×6根维保注意点：1.要确认轿厢及配重的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。

①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。

②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。

华升富士达该操作适用于FUJITEC-—CP38F电梯，该梯型速度为105M/MIN。

该梯主控制板型号为CP38X，变频器为FUJI系列,从主控制板M-MIC上的LED显示可以很直观的了解电梯的工作状态.Cp38xCP28X※正常工作状态下，SEL旋钮对0位，LED指示如下：※十六位SEL旋钮对应位置及功能：※SEL旋钮对F位，LED显示故障代码：该故障码为十六进制，采用的是BCD码,具体如下：例,显示bit7与bit1，读作82显示bit7，bit6与bit3，读作C8注：清除故障码的方法将SEL旋钮对F位，按住BTN3持续4秒以上，显示bit0—--—bit7闪烁即可。

※当SEL旋钮对F位,按BTN1显示故障码，每按一次显示一个故障代码，当按住BTN1时，则显示楼层数，此楼层数代表故障发生时电梯所在的楼层。

※机房之检修运行方法:1、在按住BTN3（下）的同时，将EQDO的扳把向上，放松开BTN（下）。

2、按住BTN1（上)时，电梯上升。

按住BTN3（下）时，电梯下降.3、放下EQDO的扳把，完成操作LED显示:与SEL位置相对应的显示.※机房之呼叫登录（快车运行)方法：1、在按住BTN2（中）的同时，将EQDO的扳把向上，放松开BTN2（中)。

2、登录层之设定:按BTN1（上），则选定目前位置之上面一层，（连续按2秒，则选定最上层).按BTN3(下），则选定目前位置之下面一层，（连续按2秒，则选定最下层）。

3、登录:按住BTN2（中）。

4、放下EQDO的扳把，完成操作。

LED显示登录层.※FD运行方法（FD自学习模式）：1、在按住BTN2（中)的同时，将SEL旋钮放成（2）后，松开BTN2（中)，LED闪烁期间再次按BTN2（中）。

2、在按住BTN3（下）或BTN1(上)，使门关闭时如果轿厢在高出平层的位置，则开始下降。

其它位置的话,向上运行.3、将BTN2按住持续4秒以上，完成操作.LED显示：FD专用显示。

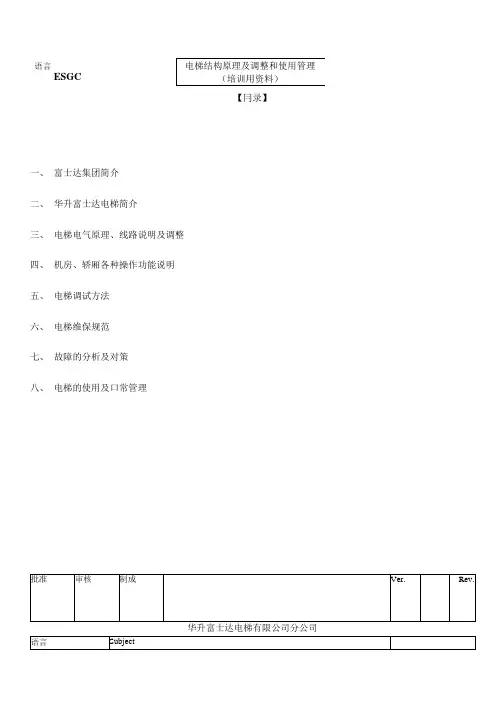

【冃录】一、 富士达集团简介二、 华升富士达电梯简介三、 电梯电气原理、线路说明及调整四、 机房、轿厢各种操作功能说明五、 电梯调试方法六、 电梯维保规范七、 故障的分析及对策八、 电梯的使用及口常管理语言ESGC一、富士达集团介绍：详见公司样本及“客户培训手册”中介绍二、华升富士达电梯简介（一）华升富士达电梯的机种分类华升富士达电梯机种有：EXCEL-VF； DXVF； SDVF； CSVF；分别按以下配置分类：1）按驱动方式（曳引方式）：曳引机：EXDNii——智慧型蜗轮蜗杆变频调速电梯ECEED——智慧型无机房交流变频调速电梯ACGL—智慧型交流无齿变频调速电梯2）按电机驱动控制方式SLI型——釆用由富士达开发富士电机公司制造的逆变换器，无顺变换器，此类控制方式适用于EXDNii驱动。

有SLI-360； SLI-900G11S型——釆用富士电机公司制造的电梯专用变频器。

3）按电脑控制方式DIM型——MR-MIC微机装置包含MMIC、VMIC两种微机，通过各回路板用串行通讯的方式相互进行情报交流，完成各种功能。

CP28X型——将MMIC、VMIC及各种通信功能集成在主机板（CP28）和接口板，各部分用串行通讯的方式相互进行情报交流，完成各种功能。

*本项冃主要规格配置见附页（二）富士达电梯的主要组成部件如下:（本资料所介绍以项目配置为主）1）曳引机（蜗轮蜗杆减速机）：本项冃曳引机有RA和TM两种，由电动机、减速机、曳引轮、导向轮、制动器、速度检测装置，并具备手动松闸、盘车装置，及各类警示标记、上下箭头、转动部位有黄漆。

华升富士达电梯有限公司分公司语言Subject2）曳引钢丝绳:本项冃曳引钢丝绳为中12mmX6根维保注意点：1.要确认轿厢及配車的钢丝绳绳头开口销是否脱落，并紧螺母是否松动以及钢丝绳张力。

①当钢丝绳绳头的弹簧长度参差不齐程度达3mm以上时，要调整钢丝绳张力。

②在未安装钢丝绳绳头止转装置时，要调整钢丝绳张力，而后安装止转装置。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

2按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203 Bit12IR-3U Bit1LS202 Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

②按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。

这样，就成了SEL所显示的运转方式。

这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。

③持续按住中间按钮4秒钟以上，运转方式变为通常运转。

LED的灯全亮，手可放开按钮。

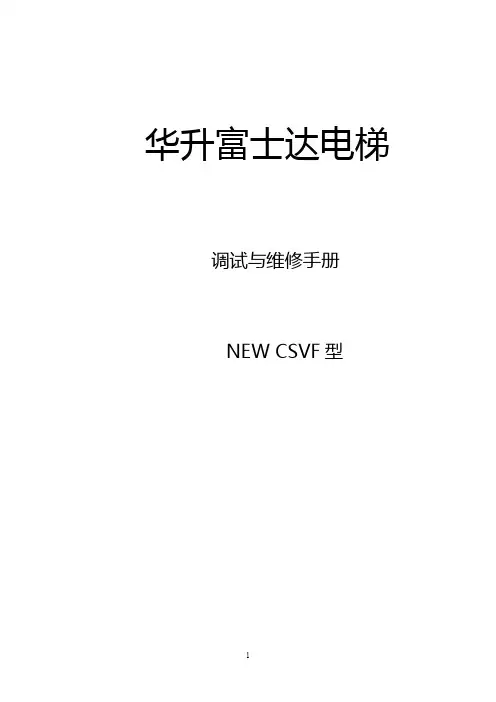

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

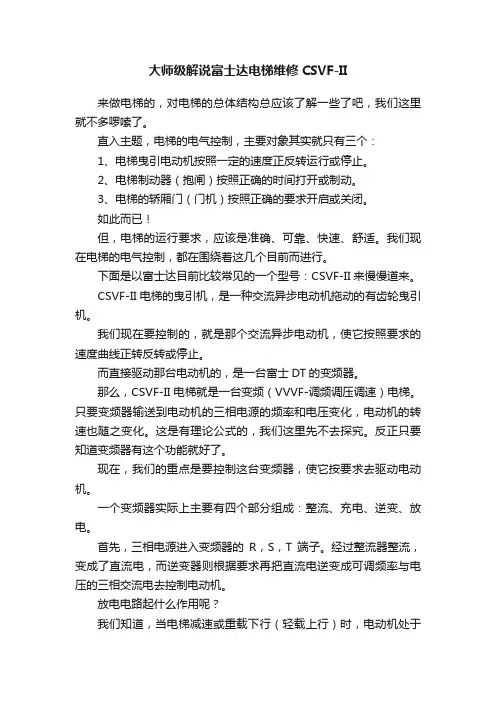

大师级解说富士达电梯维修CSVF-II来做电梯的，对电梯的总体结构总应该了解一些了吧，我们这里就不多啰嗦了。

直入主题，电梯的电气控制，主要对象其实就只有三个：1、电梯曳引电动机按照一定的速度正反转运行或停止。

2、电梯制动器（抱闸）按照正确的时间打开或制动。

3、电梯的轿厢门（门机）按照正确的要求开启或关闭。

如此而已！但，电梯的运行要求，应该是准确、可靠、快速、舒适。

我们现在电梯的电气控制，都在围绕着这几个目前而进行。

下面是以富士达目前比较常见的一个型号：CSVF-II来慢慢道来。

CSVF-II电梯的曳引机，是一种交流异步电动机拖动的有齿轮曳引机。

我们现在要控制的，就是那个交流异步电动机，使它按照要求的速度曲线正转反转或停止。

而直接驱动那台电动机的，是一台富士DT的变频器。

那么，CSVF-II电梯就是一台变频（VVVF-调频调压调速）电梯。

只要变频器输送到电动机的三相电源的频率和电压变化，电动机的转速也随之变化。

这是有理论公式的，我们这里先不去探究。

反正只要知道变频器有这个功能就好了。

现在，我们的重点是要控制这台变频器，使它按要求去驱动电动机。

一个变频器实际上主要有四个部分组成：整流、充电、逆变、放电。

首先，三相电源进入变频器的R，S，T端子。

经过整流器整流，变成了直流电，而逆变器则根据要求再把直流电逆变成可调频率与电压的三相交流电去控制电动机。

放电电路起什么作用呢？我们知道，当电梯减速或重载下行（轻载上行）时，电动机处于再生发电状态（反而被拖动的状态），这时电动机变成了发电机，这些电能通过逆变器，也变成了直流电，所以直流电部分电压会增高，而这些能量没地方消耗，当直流电达到一定高度时，就打开放电回路，把这些电能就消耗在连接直流回路的电阻上。

所以在这种状态时，我们会发现控制屏上面安装的大电阻会发热，就是它们在消耗能量。

还有一个是充电回路的作用不可小视。

如果让变频器突然接通电源，三相交流电源通过整流变成直流电源，而突然变化的电流很可能会对变频器内部的电容等产生冲击而使其受损，所以在旁边加一个预充电的电路，起到一个保护作用。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：对上表内所列出状态，可用以下操作步骤进行检测：①将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

②按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）③放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：门输入（3，3）负载感应器电压（8，0）用LED 确认安全回路的操作方法： ① 将SEL 调到“4”， ② 按4次上按钮，③ 2秒种后LED 的灯一瞬全部点亮，④ LED 上显示出安全回路检测点状态如下：步骤② 步骤③ ④停止时 ④运行时 异常 平常BIT7 ○ ○ ○ ○ ● ○ ○ ● （*K ） BIT6 ○ ○ ○ ○ ● ● ● ● （*I ） BIT5 ○ ○ ○ ○ ● ● ● ● （*H ） BIT4 ○→○→○→ ○→ ● → ● ○ ○ （*D ） BIT3 ○ ○○ ○ ● ● ○ ○ （*E ） BIT2 ○ ○ ○ ○ ● ○ ● ● （*C ） BIT1 ○ ○ ● ● ● ● ● ● （*B ） BIT0 ○ ● ○ ● ● ● ● ● （*A ）对上表内所列出的运行方式，可用以下操作步骤进行设定：①按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

②在LED的灯闪烁时（4秒种内），再按一次中间按钮并放开。

这样，就成了SEL所显示的运转方式。

这以后直到进行第③步为止，再调节SEL或重新启动电源，运转方式都不会改变。

③持续按住中间按钮4秒钟以上，运转方式变为通常运转。

LED的灯全亮，手可放开按钮。

华升富士达电梯调试与维修手册NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

华升富士达电梯调试与维修手册NEW CSVF型电梯结构原理及调整和使用管理机房操作功能表：1、状态检测SEL数据号码01230平常表示1方向，楼层编码器旋转方向32IR输入LS输入门输入8负载感应器电压%负载Kg负载F故障码对上表内所列出状态，可用以下操作步骤进行检测：1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。

2按住上按钮，确认LED的灯全部熄灭。

（若有任何灯亮，则长按上按钮4秒种消灯）3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7Up Dn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit02IR输入（3，0）LS输入（3，1）Bit7亮灯：输入接点ON灭灯：输入接点OFF Bit7LS101亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102 Bit5Bit5LS103 Bit4Bit4Bit32IR-1D Bit3Bit22IR-3D Bit2LS203 Bit12IR-3U Bit1LS202 Bit02IR-1U Bit0LS201门输入（3，3）负载感应器电压（8，0）Bit7OTL亮灯：输入接点ON灭灯：输入接点OFF Bit7+/—灭灯：+；亮灯：—Bit6CTL Bit61V位2进制数显示Bit5DBD Bit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0用LED确认安全回路的操作方法：1将SEL调到“4”，2按4次上按钮，32秒种后LED的灯一瞬全部点亮，4LED上显示出安全回路检测点状态如下：步骤②步骤③④停止时④运行时异常平常BIT7○○○○●○○●（*K）BIT6○○○○●●●●（*I）BIT5○○○○●●●●（*H）BIT4○→○→○→○→●→●○○（*D）BIT3○○○○●●○○（*E）BIT2○○○○●○●●（*C）BIT1○○●●●●●●（*B）BIT0○●○●●●●●（*A）2、运转方式的设定：SEL运转方式备注0通常方式通常都置于此方式2FD运转3空载AJ4满载AJ5中间载AJD专用运转切断候梯厅呼叫F临时运转无自动关门，切断候梯厅呼叫，4WC无效对上表内所列出的运行方式，可用以下操作步骤进行设定：1按住中间按钮，同时将SEL调到所要设定的项目后，放开中间按钮。

华升富士达电梯调试手册2016-07-13 摘自阅1009 转4分享：华升富士达电梯调试NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板l TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路l C1-B6（P8C）?T2-7（P10）轿厢安全回路l T1-3（C1-A4）?T2-6 （C1-B1）轿门锁l T2-4（P1 5）?T2-2（P1）厅门联锁l T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

华升富士达电梯调试手册2016-07-13 摘自阅1009 转4分享：华升富士达电梯调试NEW CSVF型第一章慢车调试一、绝缘及电压测量1．低压绝缘电阻测试1）断开与控制变压器相连接的L30线路的接地线（黄绿线）。

2）测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器，电路保护器的两端与地表间的电阻值。

3）测量通向盘外的所有配线（终端及插件）4）用低压绝缘电阻计（外加电压在5V以下）测量，测量值在5MΩ以上。

2．电源测量1）合上CB3开关变压器1、2号桩AC380V11、12号桩（L30、L40）AC100V13、15号桩AC19VVS20X电源板JB插座A侧B侧间电压均为DC24V。

MC15X继电器断相检测器PW灯亮。

2）合上1SWA开关MC15X继电器板B2、B3（L41、L30）AC100V二、机房独立运行的测试（检测控制屏是否有故障）1．接线确认1）至电机三相动力线U、V、W及接地线E接线正确无误。

2）至旋转编码器的接线及屏蔽接地正确无误。

3）至制动器B10、B20接线正确无误。

4）至限速器P1、P2接线正确无误。

2．短接线路1）MC15X继电器板l TA1-5（P2）?T2-3（P8）?T2-5（P8A）井道安全回路l C1-B6（P8C）?T2-7（P10）轿厢安全回路l T1-3（C1-A4）?T2-6 （C1-B1）轿门锁l T2-4（P1 5）?T2-2（P1）厅门联锁l T1-2（P23）?T1-1（P24）轿顶优先开关2）IF118板l H31-A6（P17）?H31-B6（C-1）井道上终端限位（LS11）l H32-A6（P18）?H32-B6（C-2）井道下终端限位（LS21）3．控制慢车运转1）送电后，MC15X继电器板A、B、C、E、F、G二极管亮。

#1E吸合，#6吸合。

2）按住下按钮BTN3，同时打开EQDO开关，然后松开下按钮。

（完成这个操作后，按下中按钮，如果LED的BIT6灯亮的话，说明没有进入“安装运行），此时，关闭EQSO开关，再重新进行一次操作）3）一直按住上按钮，轿厢慢车上行。

最近楼层服务运转（安全停靠）当电梯在层与层之间发生故障而未能自动排除，电梯自动检出并判明不影响运行安全时，电梯会以低速自动行至最近楼层停靠开门，让乘客离开轿厢。

不能开门时救出运转(安全停靠)当电梯平层时，因为厅门地坎夹有小石头等异物门不能打开时，按"开门按钮"、"关门按钮"、"选层按钮"或者安全触板动作时，电梯将运行到邻接的楼层，将乘客救出。

故障电梯自动分离（联控、群控）当联控或群控系统中的一台电梯发生故障时，会自动脱离系统以保证其他电梯的正常运行。

基准层返回（联控、群控）当下列条件满足时，轿厢会自动返回基准层，开门待机：a )应答最后呼叫后在设定的时间内没有其他呼叫。

b )其他轿厢没有进入基准层返回运行状态。

c )在基准层上没有其他轿厢停靠。

司机操作a )轿厢可应答轿厢内与候梯厅的呼叫。

b )当轿厢在停止状态时，可使用轿厢操作盘内的"上行"或"下行"按钮设定运行方向，可连续按压"上行"或"下行"按钮，亦可使门关闭。

c )如操作"通过"按钮时，轿厢即超越候梯厅呼叫，直达轿厢呼叫的最近楼层。

专用运转轿厢操作盘上设有专用运转开关，打开此开关后电梯只应答轿厢内选层，不应答候梯厅的呼叫，此钥匙只能在退出专用运转状态后方能拔出。

开门报警电梯运行中或停止于平层区以外时，如果有人在轿厢里强行扒门，则蜂鸣器发出连续的报警声以示警告。

如果电梯运行中警告声已经响起，乘客却继续扒门，导致门被打开，则电梯将保护性停车，直到确认门关上后再启动。

超载报警超过电梯载重量110%时，轿厢蜂鸣器发出断续的警告声，并且轿厢操作盘显示"超载"，同时阻止轿厢的关门动作。

防捣乱功能如同时按下三个按钮或在短时间内按下四个以上按钮，或者即使轿厢内载重在100公斤以下，有4个以上的轿厢被呼叫时，则会取消所有轿厢呼叫。

富士达电梯工程模式详解这份请勿外传文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]华升富士达该操作适用于FUJITEC--CP38F电梯，该梯型速度为105M/MIN。

该梯主控制板型号为CP38X，变频器为FUJI系列，从主控制板M-MIC上的LED显示可以很直观的了解电梯的工作状态。

Cp38xCP28X※正常工作状态下，SEL旋钮对0位，LED指示如下：※十六位SEL旋钮对应位置及功能：※SEL旋钮对F位，LED显示故障代码：该故障码为十六进制，采用的是BCD码，具体如下：例，显示bit7与bit1，读作82显示bit7,bit6与bit3,读作C8注：清除故障码的方法将SEL旋钮对F位，按住BTN3持续4秒以上，显示bit0----bit7闪烁即可。

※当SEL旋钮对F位，按BTN1显示故障码，每按一次显示一个故障代码，当按住BTN1时，则显示楼层数，此楼层数代表故障发生时电梯所在的楼层。

※机房之检修运行方法：1、在按住BTN3（下）的同时，将EQDO的扳把向上，放松开BTN（下）。

2、按住BTN1（上）时，电梯上升。

按住BTN3（下）时，电梯下降。

3、放下EQDO的扳把，完成操作LED显示：与SEL位置相对应的显示。

※机房之呼叫登录（快车运行）方法：1、在按住BTN2（中）的同时，将EQDO的扳把向上，放松开BTN2（中）。

2、登录层之设定：按BTN1（上），则选定目前位置之上面一层，（连续按2秒，则选定最上层）。

按BTN3（下），则选定目前位置之下面一层，（连续按2秒，则选定最下层）。

3、登录：按住BTN2（中）。

4、放下EQDO的扳把，完成操作。

LED显示登录层。

※FD运行方法（FD自学习模式）：1、在按住BTN2（中）的同时，将SEL旋钮放成（2）后，松开BTN2（中），LED闪烁期间再次按BTN2（中）。

2、在按住BTN3（下）或BTN1（上），使门关闭时如果轿厢在高出平层的位置，则开始下降。

新版中文PMC使用须知和注意事项
新版中文PMC较老版本PMC有一些变化，为方便工程部各工务人员使用，特有如下须知：
1．开机：将电源线及数据线正确连接后，按左上部
即可开机，并进入以下画面。

2．画面以及操作：
3
正方形的按钮，逐步退回，当此DE
正方形按钮消失后，可以点击屏幕左中部的“”完全关闭系统。

注意事项：
1．电池一般为三个月更换一次（两节七号高性能碱性电池，不得使用其他普通电池！）。

更换电池后，先要检查日期时间是否正确，有误差时要及时设定修改输入正确日期、时刻，点“设定”，后打开“FOSTER”。

2．注意密码的有效期，应在密码到期前半个月返回上海工程部进行设定。

3．进行“设定地址”操作时，要先点“BYTE”或“INTER”然后再设定数据地址。

4．PMC主要使用“FOSTER”选项，其他的为辅助选项，非必须请勿擅自修改，以免影响工程的正常使用。

5．各PMC的负责人要定期检查PMC状态，发现问题及时报告上海工程部，并说明实际情况及时修复。

6．特别提醒：☆请各位不要随意玩其他功能，会误删除以上使用功能，“禁。

富士达电梯安全回路详解华升富士达电梯安全回路透彻分析LED检测灯说明：*A轿门检测、*C平层区外#HS继电器检测、*B再平层与厅门检测、*D井道回路与机房检测、*6运行#6接触器检测。

符号说明：L60电源AC200V输入、L50电源接地、6#电机输入接触器、HS平层区域外确认继电器、SF1～4提前开门再平层回路安全继电器。

接线端子：TC3-1～12编号为安全回路对应编号，供检测时加短路线。

电路分析：在门区回路与安全回路的设计时设置了防误操作的功能与快速确认故障的功能，在故障确认时按LED灯的*A～*D、*6排序的点灯情况，所对应检测点故障。

1)高速状态安全回路或门区故障快速确认的点灯状况图(注：↑表示点灯、↓表示灭灯)。

a.正常平层开门待机状态：L60→A↓→C↓→B↑→D↑→6↓,门关闭时A～D点灯。

b.轿门锁触点故障：平层门关闭时L60→A↓→C↑←B↑→D↑→6↓。

c.厅门锁触点故障：平层外门关闭时A↑→C↑→B↓→D↓→6↓。

d.井道安全回路故障：门关闭时A↑→C↑→B↑→D↓→6↓。

e.轿厢安全与运行回路故障：门关闭时A↑→C↑→B↑→D↑→6↓。

2)门区防误操作检测：当高速状态下检测到轿门或厅门被短路时（A、C矛盾时），电梯高速状态休止，防止维修人员的误操作造成的事故隐患。

a.轿门锁短路检测：高速状态平层开门时A↑→C↓→B↑→D↑→6↓，检测到C 灭灯休止。

b.厅门锁短路检测：高速状态平层开门时A↓→C↑→B↑→D↑→6↓，检测到A 灭灯休止。

②REXIA-S、ZEXIA-S机型快速确认安全与运行回路的故障CP41 系统CBC2x 板，提供的电梯安全回路检测LED 灯*B、*D、*I 提供 3 点检测，在处理故障时就感到不直观。

所以从简图中观察TC1-1～9 端子用电笔检测更方便，同时供故障处理与检验测试加短路线。

富士达电梯安全回路详解华升富士达电梯安全回路透彻分析LED检测灯说明：*A轿门检测、*C平层区外#HS继电器检测、*B再平层与厅门检测、*D井道回路与机房检测、*6运行#6接触器检测。

符号说明：L60电源AC200V输入、L50电源接地、6#电机输入接触器、HS平层区域外确认继电器、SF1～4提前开门再平层回路安全继电器。

接线端子：TC3-1～12编号为安全回路对应编号，供检测时加短路线。

电路分析：在门区回路与安全回路的设计时设置了防误操作的功能与快速确认故障的功能，在故障确认时按LED灯的*A～*D、*6排序的点灯情况，所对应检测点故障。

1)高速状态安全回路或门区故障快速确认的点灯状况图(注：↑表示点灯、↓表示灭灯)。

a.正常平层开门待机状态：L60→A↓→C↓→B↑→D↑→6↓,门关闭时A～D点灯。

b.轿门锁触点故障：平层门关闭时L60→A↓→C↑←B↑→D↑→6↓。

c.厅门锁触点故障：平层外门关闭时A↑→C↑→B↓→D↓→6↓。

d.井道安全回路故障：门关闭时A↑→C↑→B↑→D↓→6↓。

e.轿厢安全与运行回路故障：门关闭时A↑→C↑→B↑→D↑→6↓。

2)门区防误操作检测：当高速状态下检测到轿门或厅门被短路时（A、C矛盾时），电梯高速状态休止，防止维修人员的误操作造成的事故隐患。

a.轿门锁短路检测：高速状态平层开门时A↑→C↓→B↑→D↑→6↓，检测到C 灭灯休止。

b.厅门锁短路检测：高速状态平层开门时A↓→C↑→B↑→D↑→6↓，检测到A 灭灯休止。

②REXIA-S、ZEXIA-S机型快速确认安全与运行回路的故障CP41 系统CBC2x 板，提供的电梯安全回路检测LED 灯*B、*D、*I 提供 3 点检测，在处理故障时就感到不直观。

所以从简图中观察TC1-1～9 端子用电笔检测更方便，同时供故障处理与检验测试加短路线。

富士达电梯主板操作方法富士达电梯主板是电梯系统中的核心控制设备，负责监测电梯运行状态、控制电梯的运行方向和车门开闭等功能。

使用富士达电梯主板主要包括以下几个步骤：1. 电源接入与设置：将电梯主板与电源连接，并根据电压要求设置合适的电源电压。

在接入电源前，要确保电源开关处于关闭状态，同时注意接线的正确性和接地的可靠性。

2. 外部信号接入：富士达电梯主板上通常有多个输入和输出接口，用于连接外部信号源，如按钮、传感器等。

根据电梯安装的实际情况，将这些外部信号源按照接线图连接到对应的接口上。

接线时要注意信号线的正确引入，并确保信号源的正常工作。

3. 参数设置：富士达电梯主板上通常有各种参数可以设置，如楼层跃数、开、关门延时等。

这些参数可以通过调整主板上的拨码开关、螺丝等方式进行设置。

在设置参数前，要先了解每个参数的具体含义和作用，并根据实际需求进行相应的调整。

4. 控制逻辑设置：富士达电梯主板上的逻辑控制是电梯正常运行的核心部分。

通过设置不同的逻辑参数，可以实现电梯的楼层选择、运行方向控制、故障保护等功能。

在进行控制逻辑设置前，要先了解电梯主板上各个逻辑输入和输出的功能及接口，同时根据电梯的实际需求进行相应的配置和调整。

5. 故障排除与维护：富士达电梯主板在使用过程中可能会出现各种故障，如通讯异常、主板损坏等。

对于这些故障，需要进行相应的排查和维修。

一般来说，首先可以检查电源接线是否正常，然后检查外部信号接入是否正确，如果以上两个方面没有问题，可以进一步检查主板内部的元器件和连接线路是否出现故障。

对于一些常见的问题，可以参考富士达电梯主板的维修手册或者联系厂家的技术支持进行排除和维修。

需要注意的是，在操作富士达电梯主板时，要遵守相关的操作规范和安全要求。

在进行任何调整和设置之前，要先了解电梯的整体结构和运行原理，并参考相关的技术文档和操作手册。

此外，在进行实际操作过程中，要注意电源的安全使用、信号线的正确连接、参数的合理设置等方面，以免对电梯的正常运行产生不良影响。

富士达电梯安全回路详解华升富士达电梯安全回路透彻分析LED检测灯说明：*A轿门检测、*C平层区外#HS继电器检测、*B再平层与厅门检测、*D井道回路与机房检测、*6运行#6接触器检测。

符号说明：L60电源AC200V输入、L50电源接地、6#电机输入接触器、HS平层区域外确认继电器、SF1～4提前开门再平层回路安全继电器。

接线端子：TC3-1～12编号为安全回路对应编号，供检测时加短路线。

电路分析：在门区回路与安全回路的设计时设置了防误操作的功能与快速确认故障的功能，在故障确认时按LED灯的*A～*D、*6排序的点灯情况，所对应检测点故障。

1)高速状态安全回路或门区故障快速确认的点灯状况图(注：↑表示点灯、↓表示灭灯)。

a.正常平层开门待机状态：L60→A↓→C↓→B↑→D↑→6↓,门关闭时A～D点灯。

b.轿门锁触点故障：平层门关闭时L60→A↓→C↑←B↑→D↑→6↓。

c.厅门锁触点故障：平层外门关闭时A↑→C↑→B↓→D↓→6↓。

d.井道安全回路故障：门关闭时A↑→C↑→B↑→D↓→6↓。

e.轿厢安全与运行回路故障：门关闭时A↑→C↑→B↑→D↑→6↓。

2)门区防误操作检测：当高速状态下检测到轿门或厅门被短路时（A、C矛盾时），电梯高速状态休止，防止维修人员的误操作造成的事故隐患。

a.轿门锁短路检测：高速状态平层开门时A↑→C↓→B↑→D↑→6↓，检测到C 灭灯休止。

b.厅门锁短路检测：高速状态平层开门时A↓→C↑→B↑→D↑→6↓，检测到A 灭灯休止。

②REXIA-S、ZEXIA-S机型快速确认安全与运行回路的故障CP41 系统CBC2x 板，提供的电梯安全回路检测LED 灯*B、*D、*I 提供 3 点检测，在处理故障时就感到不直观。

所以从简图中观察TC1-1～9 端子用电笔检测更方便，同时供故障处理与检验测试加短路线。
