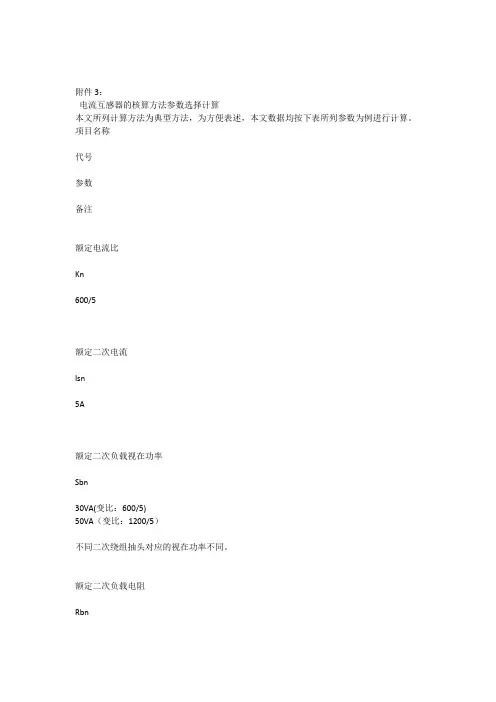

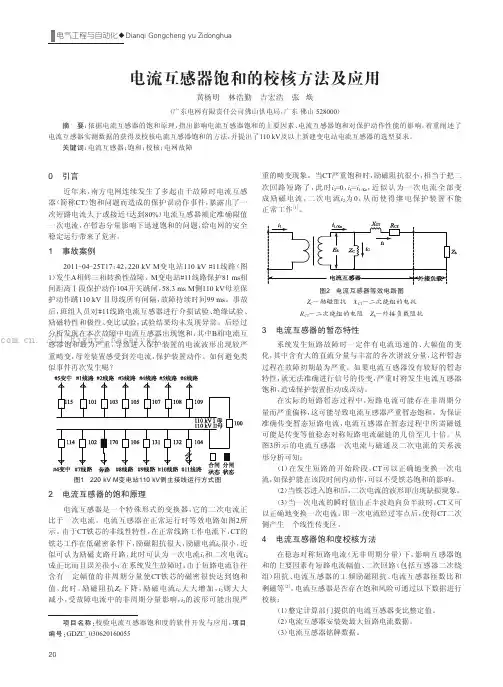

附件3:电流互感器的核算方法参数选择计算本文所列计算方法为典型方法,为方便表述,本文数据均按下表所列参数为例进行计算。
项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比:600/5)50VA(变比:1200/5)不同二次绕组抽头对应的视在功率不同。
额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比:600/5)260V(变比:1200/5)不同二次绕组抽头对应的拐点电动势不同。
最大短路电流Iscmax10000A一、电流互感器(以下简称CT)额定二次极限电动势校核(用于核算CT是否满足铭牌保证值)1、计算二次极限电动势:Es1=KalfIsn(Rct+Rbn)=15×5×(0.45+1.2)=123.75V参数说明:(1)Es1:CT额定二次极限电动势(稳态);(2)Kalf:准确限制值系数;(3)Isn:额定二次电流;(4)Rct:二次绕组电阻,当有实测值时取实测值,无实测值时按下述方法取典型内阻值:5A产品:1~1500A/5 A产品0.5Ω1500~4000A/5 A产品 1.0Ω1A产品:1~1500A/1A产品6Ω1500~4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时,需要重新测量CT额定二次绕组电阻。
(5)Rbn :CT额定二次负载,计算公式如下:Rbn=Sbn/ Isn 2=30/25=1.2Ω;——Rbn :CT额定二次负载;——Sbn :额定二次负荷视在功率;——Isn :额定二次电流。
当通过改变CT二次绕组接线方式调大CT变比时,需要按新的二次绕组参数,重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时,要求额定二次极限电动势应小于实测拐点电动势。
Es1=127.5V<Ek(实测拐点电动势)=130V结论:CT满足其铭牌保证值要求。

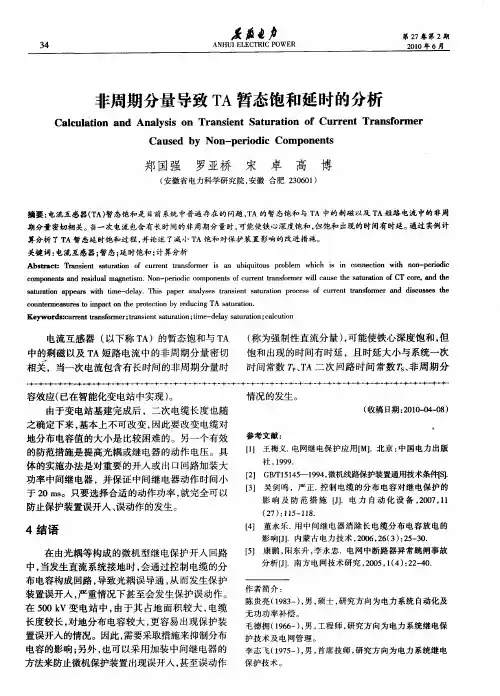

电流互感器的暂态饱和及应用计算1前言保护用电流互感器要求在规定的一次电流范围内,二次电流的综合误差不超出规定值。
对于有铁心的电流互感器,形成误差的最主要因素是铁心的非线性励磁特性及饱和。
电流互感器的饱和可分为两类:一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和);另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。
这两类饱和的特性有很大不同,引起的误差也差别很大。
在同样的允许误差条件下,考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。
因而对互感器造价及安装条件提出了严峻的要求。
以往在中低压系统和发电机容量较小的情况下,互感器暂态饱和的影响较轻,一般未采取专门对策。
而对当前的超高压系统和大容量机组,为保证继电保护的正确动作,暂态饱和已成为必须考虑的因素。
由于互感器暂态饱和的机理和计算较复杂,要求互感器暂态不饱和所需代价很高,因而在实际工程中应用情况较混乱。
本文根据国内外的标准和应用经验,提出较规范的考虑暂态饱和的互感器选择和计算方法,供工程应用参考。
作为示例,本文给出大型发电机变压器组差动保护用电流互感器的选择计算及参数选择的建议。
2电流互感器的稳态饱和特性及对策当电流互感器通过的稳态对称短路电流产生的二次电动势超过一定值时,互感器铁心将开始出现饱和。
这种饱和情况下的二次电流如图1所示,其特点是:畸变的二次电流呈脉冲形,正负半波大体对称,畸变开始时间小于5ms(1/4周波),二次电流有效值将低于未饱和情况。
对于反应电流值的保护,如过电流保护和阻抗保护等,饱和将使保护灵敏度降低。
对于差动保护,差电流取决于两侧互感器饱和特性的差异。
例如某一1200/5的电流互感器,制造部门提供的规范为[1]:5P20,30V A。
其中5P为准确等级,30V A为二次负荷额定值,20为准确限值系数(ALF)。
电流互感器在额定负荷下的二次极限电动势E s=(ALF)·I sn·(R ct+R bn),此时综合误差应不超过5%。

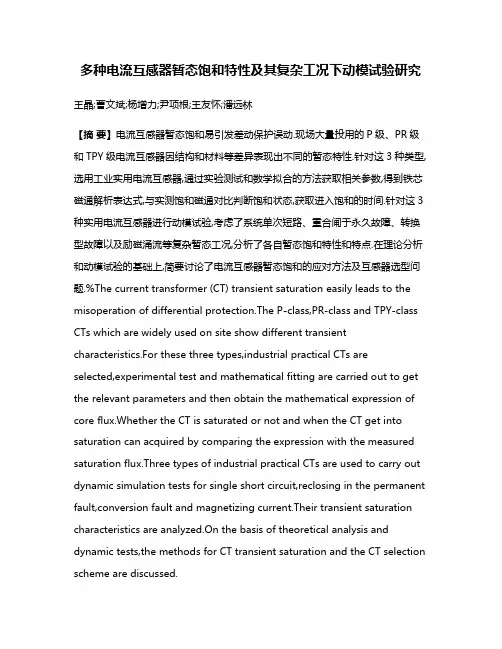

多种电流互感器暂态饱和特性及其复杂工况下动模试验研究王晶;曹文斌;杨增力;尹项根;王友怀;潘远林【摘要】电流互感器暂态饱和易引发差动保护误动.现场大量投用的P级、PR级和TPY级电流互感器因结构和材料等差异表现出不同的暂态特性.针对这3种类型,选用工业实用电流互感器,通过实验测试和数学拟合的方法获取相关参数,得到铁芯磁通解析表达式,与实测饱和磁通对比判断饱和状态,获取进入饱和的时间.针对这3种实用电流互感器进行动模试验,考虑了系统单次短路、重合闸于永久故障、转换型故障以及励磁涌流等复杂暂态工况,分析了各自暂态饱和特性和特点.在理论分析和动模试验的基础上,简要讨论了电流互感器暂态饱和的应对方法及互感器选型问题.%The current transformer (CT) transient saturation easily leads to the misoperation of differential protection.The P-class,PR-class and TPY-class CTs which are widely used on site show different transient characteristics.For these three types,industrial practical CTs are selected,experimental test and mathematical fitting are carried out to get the relevant parameters and then obtain the mathematical expression of core flux.Whether the CT is saturated or not and when the CT get into saturation can acquired by comparing the expression with the measured saturation flux.Three types of industrial practical CTs are used to carry out dynamic simulation tests for single short circuit,reclosing in the permanent fault,conversion fault and magnetizing current.Their transient saturation characteristics are analyzed.On the basis of theoretical analysis and dynamic tests,the methods for CT transient saturation and the CT selection scheme are discussed.【期刊名称】《电力系统保护与控制》【年(卷),期】2017(045)020【总页数】8页(P58-65)【关键词】电流互感器;暂态饱和;复杂工况;动模试验;差动保护【作者】王晶;曹文斌;杨增力;尹项根;王友怀;潘远林【作者单位】国网湖北省电力调度控制中心,湖北武汉430077;强电磁工程与新技术国家重点实验室(华中科技大学),湖北武汉430074;国网湖北省电力调度控制中心,湖北武汉430077;强电磁工程与新技术国家重点实验室(华中科技大学),湖北武汉430074;国网湖北省电力调度控制中心,湖北武汉430077;强电磁工程与新技术国家重点实验室(华中科技大学),湖北武汉430074【正文语种】中文我国电网正形成空前复杂的交直流混联大电网。

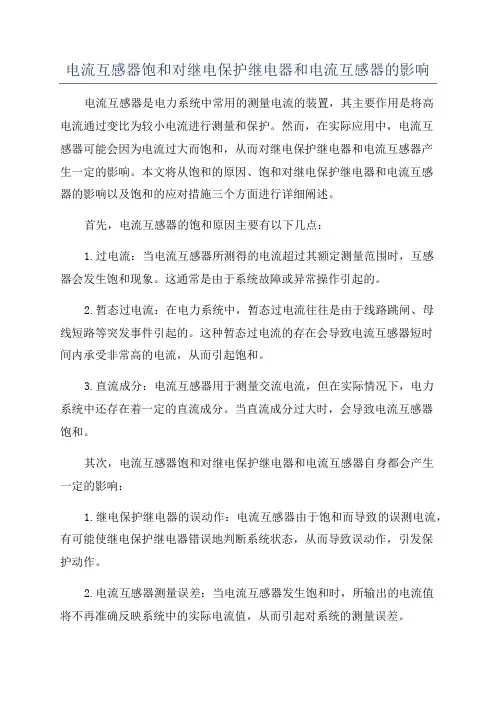

电流互感器饱和对继电保护继电器和电流互感器的影响电流互感器是电力系统中常用的测量电流的装置,其主要作用是将高电流通过变比为较小电流进行测量和保护。
然而,在实际应用中,电流互感器可能会因为电流过大而饱和,从而对继电保护继电器和电流互感器产生一定的影响。
本文将从饱和的原因、饱和对继电保护继电器和电流互感器的影响以及饱和的应对措施三个方面进行详细阐述。
首先,电流互感器的饱和原因主要有以下几点:1.过电流:当电流互感器所测得的电流超过其额定测量范围时,互感器会发生饱和现象。
这通常是由于系统故障或异常操作引起的。
2.暂态过电流:在电力系统中,暂态过电流往往是由于线路跳闸、母线短路等突发事件引起的。
这种暂态过电流的存在会导致电流互感器短时间内承受非常高的电流,从而引起饱和。
3.直流成分:电流互感器用于测量交流电流,但在实际情况下,电力系统中还存在着一定的直流成分。
当直流成分过大时,会导致电流互感器饱和。
其次,电流互感器饱和对继电保护继电器和电流互感器自身都会产生一定的影响:1.继电保护继电器的误动作:电流互感器由于饱和而导致的误测电流,有可能使继电保护继电器错误地判断系统状态,从而导致误动作,引发保护动作。
2.电流互感器测量误差:当电流互感器发生饱和时,所输出的电流值将不再准确反映系统中的实际电流值,从而引起对系统的测量误差。
3.系统的稳定性受到影响:电流互感器的饱和现象会导致测量值的波动,从而影响系统的稳定性。
这对于对系统响应速度要求较高的保护装置来说尤为重要。
最后,对于电流互感器饱和现象的应对措施主要有以下几点:1.选择合适的电流互感器:在选择电流互感器时,应根据系统的额定电流以及可能出现的过电流情况来确定电流互感器的额定测量范围。
这样可以有效降低互感器饱和的风险。
2.过电流保护装置的设置:在系统中设置过电流保护装置,通过及时切断电路来避免过电流的发生,从而减少电流互感器饱和的机会。
3.使用饱和检测获得更准确的测量值:通过对电流互感器饱和进行检测,可以获得更准确的测量值,并且根据饱和的程度进行相应的补偿,从而提高系统的稳定性和保护装置的准确性。

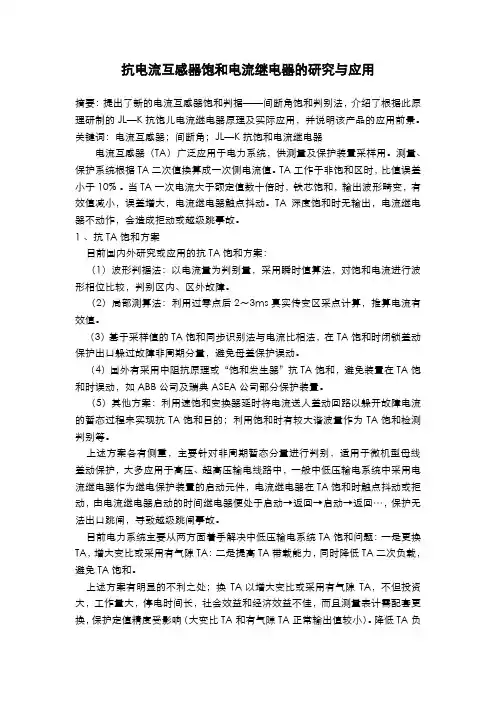

抗电流互感器饱和电流继电器的研究与应用摘要:提出了新的电流互感器饱和判据——间断角饱和判别法,介绍了根据此原理研制的JL—K抗饱儿电流继电器原理及实际应用,并说明该产品的应用前景。
关键词:电流互感器;间断角;JL—K抗饱和电流继电器电流互感器(TA)广泛应用于电力系统,供测量及保护装臵采样用。
测量、保护系统根据TA二次值换算成一次侧电流值。
TA工作于非饱和区时,比值误差小于10% 。
当TA一次电流大于额定值数十倍时,铁芯饱和,输出波形畸变,有效值减小,误差增大,电流继电器触点抖动。
TA深度饱和时无输出,电流继电器不动作,会造成拒动或越级跳事故。
1 、抗TA饱和方案目前国内外研究或应用的抗TA饱和方案:(1)波形判据法:以电流量为判别量,采用瞬时值算法,对饱和电流进行波形相位比较,判别区内、区外故障。
(2)局部测算法:利用过零点后2~3ms真实传变区采点计算,推算电流有效值。
(3)基于采样值的TA饱和同步识别法与电流比相法,在TA 饱和时闭锁差动保护出口躲过故障非周期分量,避免母差保护误动。
(4)国外有采用中阻抗原理或“饱和发生器”抗TA 饱和,避免装臵在TA 饱和时误动,如ABB公司及瑞典ASEA公司部分保护装臵。
(5)其他方案:利用速饱和变换器延时将电流送人差动回路以躲开故障电流的暂态过程来实现抗TA 饱和目的;利用饱和时有较大谐波量作为TA 饱和检测判别等。
上述方案各有侧重,主要针对非周期暂态分量进行判别,适用于微机型母线差动保护,大多应用于高压、超高压输电线路中,一般中低压输电系统中采用电流继电器作为继电保护装臵的启动元件,电流继电器在TA饱和时触点抖动或拒动,由电流继电器启动的时间继电器便处于启动→返回→启动→返回…,保护无法出口跳闸,导致越级跳闸事故。
目前电力系统主要从两方面着手解决中低压输电系统TA 饱和问题:一是更换TA,增大变比或采用有气隙TA:二是提高TA带载能力,同时降低TA二次负载,避免TA饱和。
电流互感器饱和问题集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-电流互感器饱和引起的保护误动分析及试验方法近年来,广东省内多个发电厂出现过高压厂用变压器或起动-备用变压器在区外故障时或厂用大容量电动机起动时差动保护误动作的情况。
究其原因,除个别是因为整定值的问题外,大多数是因电流互感器特性不理想甚至饱和而导致的。
众所周知,设计规程中对电流互感器的选型有严格的规定,要求保护用的电流互感器在通过15倍甚至是20倍额定电流的情况下,误差不超过5%或10%,即不出现饱和。
而上面提及的出现差动保护误动的情况,无一例外地都选用了保护级的电流互感器。
经过对几个电厂的大容量电动机起动电流的核算,最大容量的电动机起动时电流大概是变压器额定电流的3~5倍,远达不到电流互感器额定电流的15倍。
那为什么差动保护还会因为电流互感器饱和而误动呢?下面就电流互感器的工作原理、工作特性对保护的影响及其检验方法进行探讨。

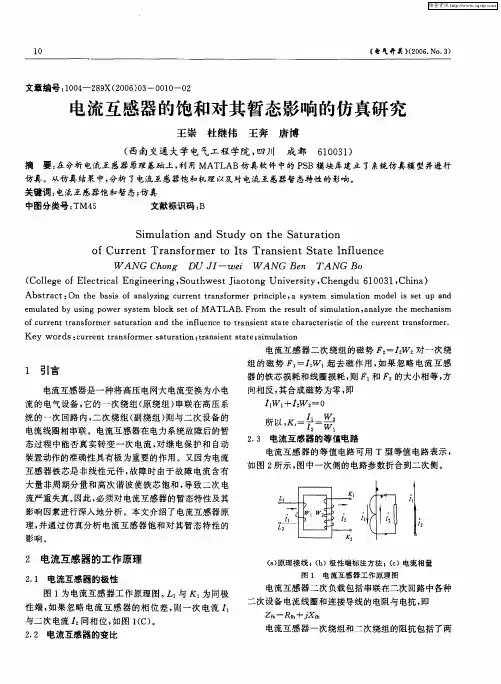

1电流互感器工作原理简述电流互感器的工作原理与变压器基本相同,因此可以使用变压器的等值电路分析电流互感器。
电流互感器的等值电路如图1所示[1]。
图1中,Z1为电流互感器原方漏抗,Z2为电流互感器副方漏抗,ZL为电流互感器二次回路的负载阻抗,其次侧的参量。
正常运行时,漏抗Z1和Z2很小,负载阻抗ZL也很小,而励磁阻抗Zm因为电流互感器铁心磁通不饱和而很大。
因此,可忽略励磁电流Im。
根据磁势平衡原理,原、副方电流成固定的比例关系为其中N1和N2分别为原、副方绕组匝数。
当铁心磁通密度增大至饱和时,励磁阻抗Zm会随着饱和的程度而大幅下降。
此时Im已不可忽略,即I1与I2不再是线性的比例关系。
电流互感器饱和的原因有两种[2]:一是一次电流过大引起铁心磁通密度过大;二是二次负载(即ZL)过大,在同样的一次电流下,要求二次侧的感应电动势增大,也即要求铁心中的磁通密度增大,铁心因此而饱和。
电流互感器的接线方式、饱和及伏安特性,值得收藏!电流互感器(CT)是电力系统重要的电气设备,它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。
在系统的保护、测量、计量等设备的正常工作中扮演着极其重要的角色。
整理了关于CT的相关知识点与大家分享,具体内容包括以下四个方面:1.电流互感器二次回路接线方式2.电流互感器的饱和3.电流互感器伏安特性4.电流互感器回路接线错误案例分析01电流互感器二次回路接线方式在变电站中,常用的电流互感器二次回路接线方式有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等,它们根据需要应用于不同场合。
现将各种接线的特点及应用场合介绍如下。
(1)单相接线方式单相式接线,这种接线只有一只电流互感器组成,接线简单。
它可以用于小电流接地系统零序电流的测量,也可以用于三相对称电流中电流的测量或过负荷保护等。
(2)两相星形接线方式两相星形接线,这种接线由两相电流互感器组成,与三相星形接线相比,它缺少一只电流互感器(一般为B相),所以又叫不完全星形接线。
它一般用于小电流接地系统的测量和保护回路,由于该系统没有零序电流,另外一相电流可以通过计算得出,所以该接线可以测量三相电流、有功功率、无功功率、电能等。
反应各类相间故障,但不能完全反应接地故障。
对于小电流接地系统,不完全星形接线不但节约了一相电流互感器的投资,在同一母线的不同出线发生异名相接地故障时,还能使跳开两条线路的几率下降了三分之二。
只有当AC相接地时才会跳开两条线路,AB、BC相接地时,由于B相没有电流互感器,则B相接地的一条线路将不跳闻。
由于小接地电流系统允许单相接地运行2小时,所以这一措施能够提高供电可靠性。
需要指出的是,同一母线上出线的电流互感器必须接在相同的相,否则有些故障时保护将不能动作。
(3)三相星形接线方式三相星形接线又叫全星形接线,这种接线由三只互感器按星形连接而成,相当于三只互感器公用零线。
一、电流互感器原理在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。
为便于二次仪表测量需要转换为比较统一的电流,另外线路上的电压都比较高如直接测量是非常危险的。
电流互感器就起到变流和电气隔离作用。
较早前,显示仪表大部分是指针式的电流电压表,所以电流互感器的二次电流大多数是安培级的(如5A等)。
现在的电量测量大多数字化,而计算机的采样的信号一般为毫安级(0-5V、4-20mA等)。
微型电流互感器二次电流为毫安级,主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。
(“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器,一般用于扩大仪表量程。
)电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而微型电流互感器变换的是电流罢了。
如图绕组N1接被测电流,称为一次绕组(或原边绕组、初级绕组);绕组N2接测量仪表,称为二次绕组(或副边绕组、次级绕组)。
微型电流互感器一次绕组电流I1与二次绕组I2的电流比,叫实际电流比K。
微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比,用Kn表示。
Kn=I1n/I2n二、电流互感器分类微型电流互感器大致可分为两类,测量用电流互感器和保护用电流互感器。
1、测量用电流互感器测量用电流互感器主要与测量仪表配合,在线路正常工作状态下,用来测量电流、电压、功率等。
测量用微型电流互感器主要要求:1、绝缘可靠,2、足够高的测量精度,3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和(如500%的额定电流)以保护测量仪表。
2、保护用电流互感器保护用电流互感器主要与继电装置配合,在线路发生短路过载等故障时,向继电装置提供信号切断故障电路,以保护供电系统的安全。
保护用微型电流互感器的工作条件与测量用互感器完全不同,保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。

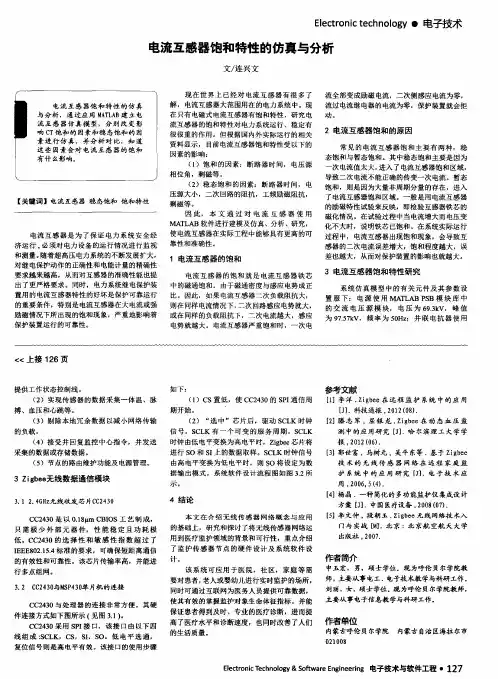

电流互感器CT(Current Transformer)是继电保护获取电流的关键。
CT饱和将导致电流测量出现偏差,影响继电保护的正确动作,特别是对差动保护影响较大。
民熔电流互感器:体积小适合任意位置,任意方向安装导电性灵敏正确认识CT饱和将有助于分析判断继电保护的动作行为。
1暂态饱和、稳态饱和稳态饱和:过了暂态过程后,处于稳态时仍处于饱和状态,如下图所示(二次电流I2饱和)。
暂态饱和多由衰减直流或者CT剩磁引起,在暂态分量逐渐衰减后,饱和逐渐消失。
稳态饱和通常是由CT选择不当或短路电流过大引起的,不会自动消失。
2ct的饱和电流在哪里?当电流互感器饱和时,测量电流偏差较大,电流偏差在哪里?电流互感器CT也根据变压器的基本原理工作。
用变比为1的变压器来说明电流互感器的工作原理。
(1) 正常运行时(未饱和)变压器负载电流与电源一次电流基本相等。
为什么说基本相等呢?揭开变压器的面纱,原来还有励磁支路的励磁电流。
一次电流I1=二次电流I2+励磁电流im显然,励磁电流IM越小,CT误差越小;励磁电流IM越大,CT误差越大。
(2) CT饱和当电流互感器达到饱和状态时,电流互感器一次电流继续增大,但二次电流几乎不再增大,励磁电流明显增大,这是造成电流互感器饱和时测量偏差较大的根本原因。
3影响CT饱和的因素上图是励磁支路的伏安曲线,蓝色段为线性工作区,紫色段为饱和工作区,两段交点为饱和点。
很明显,在饱和点之后励磁电流显著增加。
CT偏离饱和点越远,CT励磁电流越大。
在相同电流下,电流互感器二次负载阻抗越大,电流互感器越容易进入饱和状态。
4CT饱和电流的波形特征CT饱和时,CT二次电流出现“残缺”,表现为明显的谐波分量。
稳态饱和:以3、5、7次等奇次谐波为主。
暂态饱和:谐波更丰富,除了3、5、7等奇次谐波,还有0次(直流)、2次等偶次谐波。
互感器暂态饱和的原因互感器暂态饱和是指互感器在暂态工作条件下,其磁路饱和现象引起的输出信号失真。
暂态工作条件包括启动、停止、故障和短路等情况。
互感器暂态饱和的原因主要有以下几点:1. 磁路饱和:互感器的磁路饱和是导致暂态饱和的主要原因之一。
当互感器的磁路饱和时,其输出信号将发生变形,失真严重。
磁路饱和通常是由于瞬时过电流、短路故障或电网突发事件引起的。
2. 磁芯饱和:互感器的磁芯是由铁心和绕组组成的,当磁芯中的铁心饱和时,会导致互感器输出信号的非线性失真。
磁芯饱和通常是由于互感器的铁心材料饱和磁感应强度不足或绕组匝数过多导致的。
3. 绕组饱和:互感器的绕组是由导线绕制而成的,当绕组中的导线饱和时,会导致互感器输出信号的失真。
绕组饱和通常是由于互感器的绕组材料导电性能不佳或绕组截面积过小导致的。
4. 磁场交叉饱和:互感器在暂态工作条件下,由于电流和磁场的突变,会导致磁场交叉饱和现象的发生。
磁场交叉饱和会引起互感器输出信号的畸变,影响测量的准确性。
为了避免互感器暂态饱和的影响,可以采取以下措施:1. 选择合适的互感器:根据实际需求选择合适的互感器,包括额定电流、额定电压和额定频率等参数。
同时,要考虑互感器的暂态特性,选择具有较好暂态饱和特性的互感器。
2. 优化互感器结构:通过优化互感器的结构设计,提高互感器的暂态饱和能力。
可以采用磁芯材料磁导率较高的材料,增加绕组导线的截面积,减少绕组匝数等方式来提高互感器的暂态饱和能力。
3. 加强互感器保护:在互感器的输入和输出端加装合适的保护装置,如避雷器、过压保护器等,可以有效保护互感器免受暂态工作条件下的影响。
4. 定期检测和维护:定期对互感器进行检测和维护,及时发现和解决互感器暂态饱和问题。
可以通过检测互感器的输出信号,以及观察互感器的工作状态来判断互感器是否存在暂态饱和现象。
互感器暂态饱和是互感器在暂态工作条件下常见的问题之一。
了解互感器暂态饱和的原因,并采取相应的措施进行预防和解决,可以提高互感器的测量准确性和可靠性,保证电力系统的正常运行。

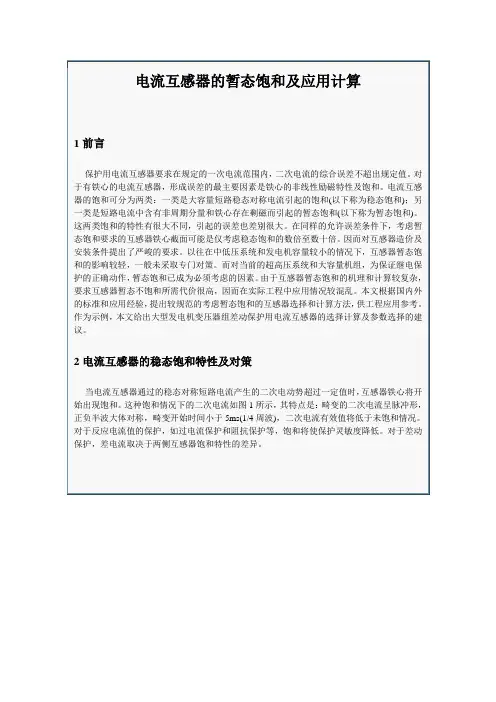

电流互感器的暂态饱和及应用计算袁季修,盛和乐(华北电力设计院,北京 100011)摘要:讨论保护用电流互感器的暂态饱和及工程应用中的问题。
互感器暂态饱和对保护装置性能有严重影响,为保证继电保护在暂态饱和条件下正确动作,工程应用中应合理选用电流互感器的类型和参数,保护装置必要时应采取减缓互感器饱和影响的措施。
文中还列举大型发电机变压器组差动保护用电流互感器的选择计算示例。
关键词:电流互感器; 饱和; 短路电流偏移; 暂态特性; 准确限值; 继电保护中图分类号:TM452 文献标识码:A 文章编号:1003-4897(2002)02-0001-051 前言保护用电流互感器要求在规定的一次电流范围内,二次电流的综合误差不超出规定值。
对于有铁心的电流互感器,形成误差的最主要因素是铁心的非线性励磁特性及饱和。
电流互感器的饱和可分为两类:一类是大容量短路稳态对称电流引起的饱和(以下称为稳态饱和);另一类是短路电流中含有非周期分量和铁心存在剩磁而引起的暂态饱和(以下称为暂态饱和)。
这两类饱和的特性有很大不同,引起的误差也差别很大。
在同样的允许误差条件下,考虑暂态饱和要求的互感器铁心截面可能是仅考虑稳态饱和的数倍至数十倍。
因而对互感器造价及安装条件提出了严峻的要求。
以往在中低压系统和发电机容量较小的情况下,互感器暂态饱和的影响较轻,一般未采取专门对策。
而对当前的超高压系统和大容量机组,为保证继电保护的正确动作,暂态饱和已成为必须考虑的因素。
由于互感器暂态饱和的机理和计算较复杂,要求互感器暂态不饱和所需代价很高,因而在实际工程中应用情况较混乱。
本文根据国内外的标准和应用经验,提出较规范的考虑暂态饱和的互感器选择和计算方法,供工程应用参考。
作为示例,本文给出大型发电机变压器组差动保护用电流互感器的选择计算及参数选择的建议。
2 电流互感器的稳态饱和特性及对策当电流互感器通过的稳态对称短路电流产生的二次电动势超过一定值时,互感器铁心将开始出现饱和。
这种饱和情况下的二次电流如图1所示,其特点是:畸变的二次电流呈脉冲形,正负半波大体对称,畸变开始时间小于5ms(1 4周波),二次电流有效值将低于未饱和情况。
对于反应电流值的保护,如过电流保护和阻抗保护等,饱和将使保护灵敏度降低。
对于差动保护,差电流取决于两侧互感器饱和特性的差异。
图1 电流互感器稳态饱和二次电流下的波形例如某一1200 5的电流互感器,制造部门提供的规范为[1]:5P20,30VA 。
其中5P 为准确等级,30VA 为二次负荷额定值,20为准确限值系数(ALF)。
电流互感器在额定负荷下的二次极限电动势E s =(ALF) I sn (R ct +R bn ),此时综合误差应不超过5%。
综合误差也可选用10%。
选择保护用电流互感器时,一般要求ALF 与额定一次电流乘积大于保护校验用短路电流,二次负荷小于互感器额定负荷,实际二次电动势不超过极限二次电动势。
当前工程中经常遇到的问题是短路电流过大,ALF 不满足要求,但实际负荷比额定负荷小得多。
对于低漏磁电流互感器[2],可以在实际负荷下的二次电动势不超过极限值的条件下,适当提高ALF 的可用值。
但应指出,对于某些不符合低漏磁要求的互感器,如U 型电流互感器、一次多匝的互感器等,在一次短路电流倍数超过ALF 时,由于铁心局部饱和可能引起二次极限电动势降低,不能在降低二次负荷时,按反比提高ALF 。
有些制造厂提供的ALF 与负荷的关系曲线,未认真考虑上述局部饱和影响,使用时应慎重。
3 电流互感器的暂态饱和短路电流一般含有非周期分量,这将使电流互感器的传变特性严重恶化。
原因是电流互感器的励磁特性是按工频设计的,在传变等效频率很低的非周期分量时,铁心磁通(即励磁电流)需要大大增加。
图2表示电流互感器在完全偏移的故障电流(非周期分量幅值达100%)下铁心磁通的增长情况,互感器带电阻性负荷。
图中 ac 代表传变故障电流工频分量所需的磁通,而 dc 则代表传变暂态(非周期)分量所需的磁通,其值远大于传变工频分量的 ac 。
磁通暂态分量 d c 是系统一次回路时间常数T p 和电流互感器二次回路时间常数T s 的函数。
dc 开始时是按T p 增长。
磁通达到最大值的时间和数值与T p 、T s等有关。
图2 电流互感器暂态饱和铁心中磁通变化情况按是否考虑短路电流的暂态过程,电流互感器分为P 和TP 两大类。
P 类电流互感器要求在 ac 情况下不饱和,而TP 类电流互感器则要求在整个工作循环中的总磁通 = ac + dc 情况下不饱和。
因此要求TP 类电流互感器的铁心远大于P 类电流互感器。
要求增大的倍数即暂态面积增大系数K td 。
由标准[2]可知,对于全偏移短路电流,在C_t _O工作循环时,所需暂态面积系数为:K td = p T s T p -T s e -t T p -e -t T s+1(1)在C_t _O_t fr _C_t _O 工作循环时,所需暂态面积系数为:K td =T p T s Tp -T s e -t T p-e -tT s -sin t e-t fr+tTs+ T p T s T p -T se -t T p -e -t Ts +1(2)电流互感器暂态面积系数K td 与一次时间常数T p 有密切关系,对于P 级、TPS 和TPX 级电流互感器,T p T s ,短路电流为全偏移情况下,短路后不同时间t 的K tf 与T p 关系见图3(图中T s =10s)。
在T p 较大时,K td 可达几十倍。
图3 暂态面积系数K td 与T p 的关系当一次电流存在非周期分量导致互感器暂态饱和时,二次电流的波形示例如图4。
图中T p 为50ms,R 2n 为4 ,R 2为2 。
图4(a)为互感器无剩磁的情况,图4(b)为互感器有75%剩磁的情况。
图4 电流互感器有剩磁时的暂态饱和二次电流波形由图4可知,非周期分量导致互感器暂态饱和时二次电流波形是不对称的,开始饱和的时间较长,如图4(a)为30ms。
但铁心有剩磁时,将加重饱和程度和缩短开始饱和时间,如图4(b),饱和开始时间为6ms。
对铁心中剩磁的影响必须给予足够的注意,因为电流互感器由于短路电流引起暂态饱和形成剩磁后,在正常运行的电流情况下,剩磁很难消除。
文献[3]列举了在一个230kV系统141组电流互感器的调查结果如表1,可见各种程度的剩磁存在概率都是很大的。
表1 剩磁调查结果剩磁为饱和磁通的%互感器百分数%0-203921-401841-601661-8027为了减缓暂态饱和对继电保护的影响,需要采取必要的措施。
这种措施有两类:一类是保护装置具备减缓饱和影响的能力;另一类是选择适当的电流互感器类型和参数。
4 保护装置减缓互感器暂态饱和影响的措施母线外部故障时,各支路的短路电流分布可能很不均匀,饱和情况可能很不一致。
为保证母线差动保护的正确动作,要求母线差动保护装置必须采取措施减缓暂态饱和影响,并不对电流互感器提出特殊要求。
这已成为定论并得到普遍执行。
对于其它保护,如发电机差动保护、变压器差动保护等,则未有明确规定。
当前国内生产的保护装置一般未采取专门措施,而需要在选择电流互感器时,考虑暂态饱和的影响。
某些国外产品已声明采取了相应措施,而不再对互感器提出特殊要求。
保护装置采取的措施,使用较广泛的有高阻抗母线保护,以提高差动继电器阻抗和利用饱和互感器分流来防止区外故障误动。
还有利用互感器暂态饱和有一定时延来区别差动保护中的差电流是由内部故障产生还是由饱和产生等等。
本文不准备详细讨论保护装置防止互感器饱和引起误动的各种措施。
只想着重指出,在当前普遍应用微机保护条件下,保护装置完全有可能采用多种有效措施来减缓暂态饱和的影响,因而可对互感器选择不提出特殊要求。
这样可产生重大经济效益。
所以,希望继电保护开发制造部门能在这方面取得更积极有效的成果。
还需要指出的是互感器暂态饱和与稳态饱和的特性有很大差别,反映在二次电流的波形也很不相同,因而采取的措施也应注意区别对待。
例如利用故障与饱和出现的时间差时,暂态饱和与故障时差可能较明显,而稳态饱和与故障时差则较小(<5ms)。
5 考虑暂态饱和的电流互感器选择原则电流互感器暂态饱和问题是普遍存在的,但不同情况下严重程度有所差别,所导致的后果也不同。
如普遍要求选用的电流互感器保证暂态过程中不致饱和,则将大大增加投资。
实际上,许多工程中选用的一般电流互感器虽未能完全满足暂态特性要求,但也可能有一定暂态储备,运行经验表明,很多情况下采用一般互感器也是可接受的。
因此,选择保护用电流互感器时,应根据互感器所在系统暂态问题的严重程度,所用保护装置的特性及暂态饱和可能引起的后果等因素,慎重确定。
(1)500kV系统电流互感器选择500kV系统和高压侧为500kV的变压器或发电机变压器组,由于一次时间常数较大(100ms以上),电流互感器暂态饱和可能较严重,由此导致保护误动或拒动的后果严重。
因此,除保护装置本身能保证不受互感器暂态饱和影响的情况外,所选电流互感器应能满足暂态性能要求。
500kV线路一般保护宜选用带小气隙的TPY级电流互感器,按考虑重合闸的两次工作循环进行暂态特性验算。
断路器失灵保护不宜使用TPY级电流互感器,可选用TPS级或5P等电流可较快衰减的互感器,但应注意防止互感器饱和时电流检测元件拒动。
高压侧为500kV的发电机变压器组,高压侧母线一般为一个半断路器接线,差动保护回路500kV 侧宜选用TPY级电流互感器,低压侧发电机中性点及出线端空间较紧张,装设TP类电流互感器可能存在困难,但穿越故障电流较小,一般不超出3倍额定电流。
因此,为与高压侧匹配,差动保护用电流互感器在满足暂态特性要求下可选用带小气隙的5PR 级电流互感器[4]。
暂态性能可按外部三相短路C-O 工作循环进行验算。
高压侧为500kV的降压变压器的差动保护回路各侧均宜选用TPY级电流互感器。
高、中压侧宜按外部线路故障C-O-C-O工作循环校验暂态特性。
低压侧为三角接线时,可按外部三相短路C-O工作循环校验。
(2)220kV系统电流互感器选择220kV系统的暂态问题(T p 60ms)及其影响后果比500kV系统相对较轻,适当降低保护用电流互感器的暂态特性要求是可以接受的。
以往在220kV 系统有大量按稳态特性选用的电流互感器运行经验,但通常这些互感器的短路电流倍数和二次负荷选择留有一定裕度。
因此,220kV系统一般可按稳态特性选用P类、PR类和PX类电流互感器,但宜适当提高所选用电流互感器的准确限值系数(ALF)以减少暂态饱和影响。
根据运行经验,所选互感器的准确限值系数宜大于保护校验故障电流与互感器额定电流之比的两倍,即用户给定暂态系数K 2。
