百安居BQ空调智能化楼宇自控系统BA操作手册

用户使用说明书楼宇自控管理信息系统目录1.登录Sign in2.主菜单简介Main menu.3.警情处理Alarm processing4.离在线刷新Off line refresh5.报警查询Alarm searchGREA T-BA管理软件实际属于一种软件的管理平台针对一些大中型小区、商务楼开发的一种多功能管理软件使：使用人管理起来更方便、便捷。

1.登录Sign in点击计算机桌面中图标点击后软件进入下一界面如图所示。

此时需输入用户名、密码及验证码，用户名和密码均输入admin即可验证码因每次开软件的时候都会不一样所以一定要根据软件提示的验证码进行输入输入完毕后点击确认即可进入下一界面如图所示。

此时软件已经登陆完成此时点击软件右上角运行即可。

点击后需等待2-4分钟因为软件正在获取设备的状态。

状态获取完成后软件进入主菜单显示如图所示。

此时则代表软件以正确进入主菜单。

2.主菜单简介Main menu.软件进入后每一个按钮所代表的功能都是不一样的以下是功能显示栏，如图。

第一个选项是首页（首页代表默认显示界面）第二个选项是楼内给水系统第三个选项是车库给排水系统第四个选项是泵房给排水系统第五个选项是漏点跳闸系统第六个选项是离在线第二个选项至第六个选项都是显示设备的运行、故障、停止…..等界面。

软件进入后中心则代表显示界面如图所示。

3.警情处理Alarm processing在使用过程中如遇到软件设备或故障报警则在下角双击报警条则会在显示界面中显示哪里报的警另软件中会做出相应的提示如图标变红、变黄等在报警状态下点击报警处理，在报警处理选项栏中选择已通知如果是设备故障那么就选择故障按钮如果在确认是误报的情况下则点击误报按钮即可。

点击后在接着点击报警确认即可。

4.离在线刷新Off line refresh刷新离在线功能是在软件中刷新查看DDC多路报警模块是否在线如不在线是否哪里有故障或是DDC未曾安装。

在软件右上角点击记录按钮接着选择到离在线刷新选项按钮，点击后软件将自动进入到离在线刷新界面。

BA控制系统的操作说明书一、概述本BA系统是采用思迈特的控制器、OPC和西门子组态软件WINCC组成。

思迈特控制器做控制单元，OPC做数据服务端，WINCC做人机对话窗口。

在本指南中着重讲述操作系统的使用及控制要求。

二、系统介绍本操作系统是用WINCC组态软件制作，在本系统中主要分为：控制系统网络图、冷热水群控系统、空调风柜系统、排风系统、地下室通风系统、；数据曲线、报警记录和用户权限。

用户权限是用来确认操作身份，根据不同权限给予不同的操作。

在本操作系统中设置一个管理员身份，身份确认后放才能设置控制参数。

其他界面是对相应的设备操作和显示设备运行状态。

三、系统界面及操作介绍每个子系统里相对的设备的操作和状态显示，每种设备的控制工艺和要求不同而进行不同的操作。

在此针对每个子系统做一一说明。

1、群控系统群控系统是整个空调提供冷源的设备，在群控系统主要是冷水机组、冷却塔、冷冻泵和冷却泵组成。

也就是整个系统的核心。

冷水机组冷水机组主要由冷机、冷冻水泵、冷却水泵和冷却塔、等组成。

中央空调系统的控制分冬季控制和夏季的控制。

冬季主要是供暖，夏季主要是制冷。

在本系统中只有夏季模式的控制，也就是本系统只提供制冷。

在本BA 系统中把冷源部分分成2个系统即冷源一和冷源二。

冷源系统流程图如下所示：✓冷源机组的控制：⏹监控内容监控设备数量监控内容程序最优开关控制，手自动状态运行状态，故障状态，水流冷水机组4台开关冷冻泵水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态冷却水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态电动蝶阀12台程序最优开关控制, 运行状态，故障状态，手自动状态冷却塔4台程序最优开关控制, 运行状态，故障状态，手自动状态⏹启停顺序控制冷冻水系统启动顺序：冷却塔进出口蝶阀→冷却塔风机→冷却电动蝶阀→冷却水泵→冷冻机进出口蝶阀→冷冻水泵→冷水机组。

冷冻水系统关机顺序：冷水机→冷却塔风机→冷却水泵→冷却塔进出口蝶阀→冷机冷却蝶阀→冷冻水泵→冷冻蝶阀（这样的关机顺序能最大限度利用剩余的冷源）。

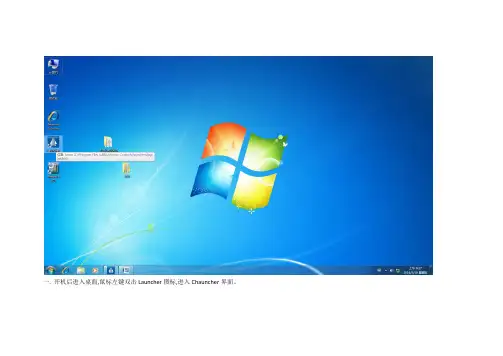

一.开机后进入桌面,鼠标左键双击Launcher图标,进入Chauncher界面。

二，鼠标左键点击Launch箭头，进入Metasys界面。

Launcher界面可最小化。

三、Username：输入用户名:(sanyuan)；Password：输入登陆密码:(123)。

鼠标左键点击Login进入Metasys操作界面，点击Matasys界面右上角界面最大化。

四、进入系统参数设定界面(控制参数界面为主要控制界面)，左侧导航栏(chilerl为空调水系统,he为生活水系统,legend为图例.) 鼠标左键双击打开系统界面。

也可以通过鼠标左键单击系统切换按钮进入链接图形界面如图：控制参数界面主要使用方法：A: 空调水系统总启动命令为（on或off）on为启动off停止，在点位框右击鼠标出现：通过Set State中选择on或off实现对整个系统的启用或停止操作。

A1: 生活水系统总启动命令为（on或off）on为启动off停止，在点位框右击鼠标出现：通过Set State中选择on或off实现对整个系统的启用或停止操作。

B:故障复位功能为：当系统弹出某设备失控报警信息，现场解除设备故障后，通过故障复位按钮来重新启动此设备。

具体操作为：将Set state 先置于on再置于off，完成此功能操作。

C:季节操作模式主要功能为：根据不同季节选择相应的季节操作模式，具体操作：通过修改Operator Override 的数值（1为夏季模式，2为冬季模式，3为过渡季模式）实现对季节模式的改变。

如图：D:地源水供水温度设定主要功能为：根据当前需求修改设定参数来改变地源水供水温度。

如图：E:空调水供回水压差设定具体功能：通过修改设定参数以达到当前需求。

如图：F:生活水回水温度设定具体功能：通过修改设定参数以达到当前需求。

如图：G:生活水给水压力设定具体功能：通过修改设定参数以达到当前需求。

如图：H:生活给水箱温度底限设定具体功能：通过修改设定参数以达到当前需求。

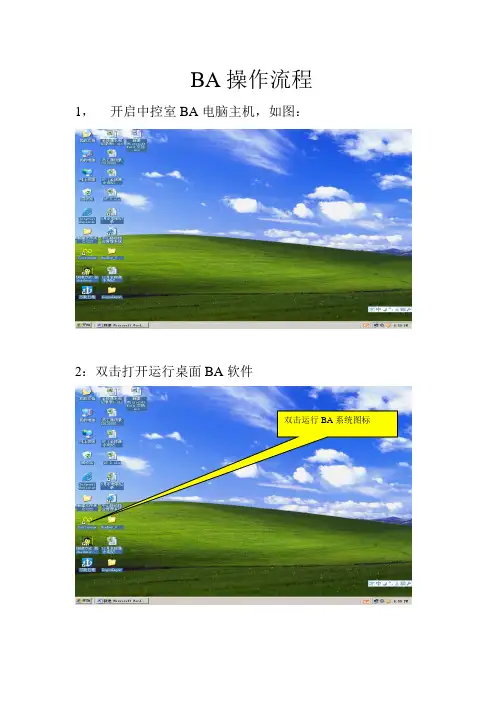

BA操作流程
1，开启中控室BA电脑主机，如图：
2：双击打开运行桌面BA软件
双击运行BA系统图标
3，如图示桌面弹出BA系统界面
系统软件
5，运行如下界面；主页中“冷冻站控制系统”
6，运行如下界面中“主楼冷冻系统”
7，运行如下“BA 总表”观察和记录各项实时数据，
8，“BA 总表”控制办公楼层新风机开启，温度设定
9，设置新风机送风温度
10
11，“BA 总表”控制地下楼层抽风机开启，
12，“BA 总表”控制地下楼层抽风机等设备开启和关闭
13，“BA 总表”控制红外线设备开启和关闭
14，“BA
5，
15，BA 实时监控各楼层新风，办公室盘管机运行状况
16,BA 中央空调主机电流过载系统报警与处理。

B A控制系统操作指南标准化工作室编码[XX968T-XX89628-XJ668-XT689N]BA系统操作说明书深圳市惠朋星自动化系统有限公司BA自控系统操作指南一、概述本BA系统是采用思迈特的控制器、OPC和西门子组态软件WINCC组成。

思迈特控制器做控制单元， OPC做数据服务端，WINCC做人机对话窗口。

在本指南中着重讲述操作系统的使用及控制要求。

二、系统介绍本操作系统是用WINCC组态软件制作，在本系统中主要分为：控制系统网络图、冷热水群控系统、空调风柜系统、排风系统、地下室通风系统、；数据曲线、报警记录和用户权限。

用户权限是用来确认操作身份，根据不同权限给予不同的操作。

在本操作系统中设置一个管理员身份，身份确认后放才能设置控制参数。

其他界面是对相应的设备操作和显示设备运行状态。

三、系统界面及操作介绍每个子系统里相对的设备的操作和状态显示，每种设备的控制工艺和要求不同而进行不同的操作。

在此针对每个子系统做一一说明。

1、群控系统群控系统是整个空调提供冷源的设备，在群控系统主要是冷水机组、冷却塔、冷冻泵和冷却泵组成。

也就是整个系统的核心。

冷水机组冷水机组主要由冷机、冷冻水泵、冷却水泵和冷却塔、等组成。

中央空调系统的控制分冬季控制和夏季的控制。

冬季主要是供暖，夏季主要是制冷。

在本系统中只有夏季模式的控制，也就是本系统只提供制冷。

在本BA系统中把冷源部分分成2个系统即冷源一和冷源二。

冷源系统流程图如下所示：冷源机组的控制：监控内容监控设备数量监控内容冷水机组4台程序最优开关控制，手自动状态运行状态，故障状态，水流开关冷冻泵水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态冷却水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态电动蝶阀12台程序最优开关控制, 运行状态，故障状态，手自动状态冷却塔4台程序最优开关控制, 运行状态，故障状态，手自动状态启停顺序控制冷冻水系统启动顺序：冷却塔进出口蝶阀→冷却塔风机→冷却电动蝶阀→冷却水泵→冷冻机进出口蝶阀→冷冻水泵→冷水机组。

楼宇自控系统（BAS）用户操作手册模板楼宇自控系统（BAS）操作手册模板第一章楼宇自控系统介绍本楼控系统可以提供三维真彩色仿真动态图形界面，可以实现多画面显示，用户通过大楼监控中心和管理部门的工作站管理整个大楼的所有设备，可以以文本或图形的方式显示，通知管理员设备的实时信息。

楼宇自控系统将能实现：●节约设备能耗；●对设备实现集中科学管理与维护；●减少设备维护管理人员，降低营运成本；●提供安全、健康、舒适宜人和能提高工作效率的办公与商业环境；●具有高度的灵活性与可扩展性，以满足将来发展的需要。

BAS 完成对如下系统的监控：●给排水系统●变配电系统●照明●楼层插座总电源箱●空调机系统●通排风系统●新风机、排风机系统●电梯1、给排水系统本系统的监控将实现：* 生活水、消防水泵监视EBT系统对生活水泵、消防水泵只做状态监视。

您可以通过操作站监视水泵的运行状态、故障报警状态、水池的液位状态及水管压力值。

* 集水坑项目共有8个集水坑，分布在大楼的地下一层。

每个集水坑有两台水泵。

水泵自身具有群控系统，BA只根据水位状况给水泵自身群控系统一个控制信号！水位控制：当高水位报警信号或者超高水位报警触发时，开启水泵；当低水位报警信号触发时，停止水泵。

水泵控制：现场水泵控制屏的手自动开关置于自动状态下时，执行自动控制。

水泵的自动控制可以选择操作站手动控制。

此时，将“手动/自动控制：”选择为手动，再将“手动：”选择为“启动”，则操作站手动将水泵开启；选择为“停止”，则操作站手动将水泵关闭。

在对水池的自动控制时，不推荐手动控制。

水泵故障报警分为：设备故障报警和控制故障报警。

设备故障报警为水泵本身发生的故障；控制故障报警为当控制命令送出之后，若10秒钟没有状态返回，则认为线路出现问题，同时触发控制故障报警。

注意：当触发控制故障报警之后，请立即检查控制线路，检查确认之后，选择复位按钮，当“控制故障”显示为正常时，取消选择复位。

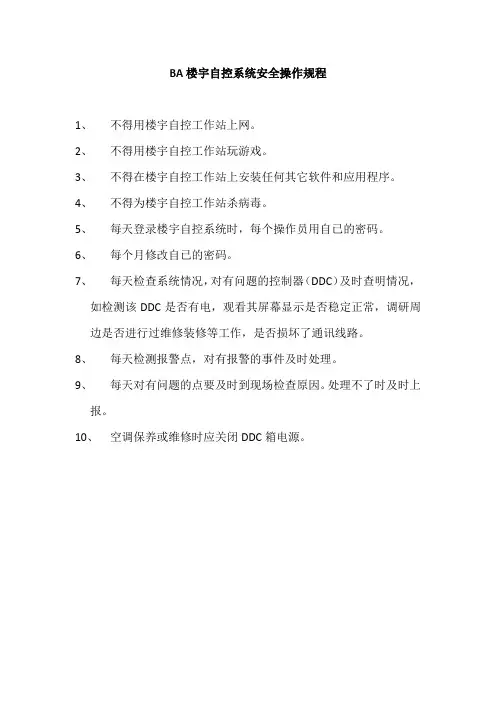

BA楼宇自控系统安全操作规程
1、不得用楼宇自控工作站上网。

2、不得用楼宇自控工作站玩游戏。

3、不得在楼宇自控工作站上安装任何其它软件和应用程序。

4、不得为楼宇自控工作站杀病毒。

5、每天登录楼宇自控系统时，每个操作员用自已的密码。

6、每个月修改自已的密码。

7、每天检查系统情况，对有问题的控制器（DDC）及时查明情况，
如检测该DDC是否有电，观看其屏幕显示是否稳定正常，调研周边是否进行过维修装修等工作，是否损坏了通讯线路。

8、每天检测报警点，对有报警的事件及时处理。

9、每天对有问题的点要及时到现场检查原因。

处理不了时及时上
报。

10、空调保养或维修时应关闭DDC箱电源。

特多国家体育馆BA 操作说明书电脑开机密码是mngr1注意电脑的开机用户名和密码不可更改，否则会造成EBI系统无法启动。

不可在本电脑安装其他软件，禁止在本电脑打游戏、看电影，拷贝数据等。

双击桌面的Station 图标。

打开软件打开主页单击左上角图标，打开南洋大酒店楼宇自控系统主界面冬夏转换双击跳出选择界面点跳出选择True 或False点击左上角返回图标，退出到楼宇自控主页面。

True 表示冬季处于制热模式。

False表示夏季处于制冷模式。

空调系统单击进入空调系统分页面根据需要点击空调控制区域。

如3楼西空调表示控制箱处于自动状态，可电脑启动动控制箱。

表示控制箱正常，无报警表示控制箱有报警，需现场查看。

表示风机正在运行中空调控制方式1，有回风系统的如以设定温度和回风温度比较。

冬季制热模式下，设定温度大于回风温度，水阀以百分比开启。

设定温度小于回风温度，水阀以百分比关闭。

夏季制冷模式下则相反。

2，没有回风系统的如以设定温度和送风温度比较。

冬季制热模式下，设定温度大于送风温度，水阀以百分比开启。

设定温度小于送风温度，水阀以百分比关闭。

夏季制冷模式下则相反。

温度设定和启停双击进入设定页面。

点击左上角返回图标，返回到空调界面。

表示风机处于远程关。

表示风机处于远程开。

双击左下角点跳出选择True 或FalseTrue 表示远程开启风机，False 表示远程关闭风机。

点击左上角返回图标，返回到空调界面。

排风系统单击选择区域如地下室排风-单击显示和控制方式同空调机组单击单击集水井红色闪所表示液位高报警。

需要查看。

单击生活水监视水箱液位和供水压力。

报警信息查看主界面底部出现闪所。

表示有新的故障发生。

单击红色Alarm出现界面。

以上图中表示有5处集水坑处于高液位报警。

BA系统操作说明书深圳市惠朋星自动化系统有限公司BA自控系统操作指南一、概述本BA系统是采用思迈特的控制器、OPC和西门子组态软件WINCC组成。

思迈特控制器做控制单元，OPC做数据服务端，WINCC做人机对话窗口。

在本指南中着重讲述操作系统的使用及控制要求。

二、系统介绍本操作系统是用WINCC组态软件制作，在本系统中主要分为：控制系统网络图、冷热水群控系统、空调风柜系统、排风系统、地下室通风系统、；数据曲线、报警记录和用户权限。

用户权限是用来确认操作身份，根据不同权限给予不同的操作。

在本操作系统中设置一个管理员身份，身份确认后放才能设置控制参数。

其他界面是对相应的设备操作和显示设备运行状态。

三、系统界面及操作介绍每个子系统里相对的设备的操作和状态显示，每种设备的控制工艺和要求不同而进行不同的操作。

在此针对每个子系统做一一说明。

1、群控系统群控系统是整个空调提供冷源的设备，在群控系统主要是冷水机组、冷却塔、冷冻泵和冷却泵组成。

也就是整个系统的核心。

冷水机组冷水机组主要由冷机、冷冻水泵、冷却水泵和冷却塔、等组成。

中央空调系统的控制分冬季控制和夏季的控制。

冬季主要是供暖，夏季主要是制冷。

在本系统中只有夏季模式的控制，也就是本系统只提供制冷。

在本BA系统中把冷源部分分成2个系统即冷源一和冷源二。

冷源系统流程图如下所示：✓冷源机组的控制：⏹监控内容监控设备数量监控内容冷水机组4台程序最优开关控制，手自动状态运行状态，故障状态，水流开关冷冻泵水泵5台程序最优开关控制,运行状态，故障状态，手自动状态冷却水泵5台程序最优开关控制,运行状态，故障状态，手自动状态电动蝶阀12台程序最优开关控制,运行状态，故障状态，手自动状态冷却塔4台程序最优开关控制,运行状态，故障状态，手自动状态⏹启停顺序控制冷冻水系统启动顺序：冷却塔进出口蝶阀→冷却塔风机→冷却电动蝶阀→冷却水泵→冷冻机进出口蝶阀→冷冻水泵→冷水机组。

冷冻水系统关机顺序：冷水机→冷却塔风机→冷却水泵→冷却塔进出口蝶阀→冷机冷却蝶阀→冷冻水泵→冷冻蝶阀（这样的关机顺序能最大限度利用剩余的冷源）。

知识像烛光，能照亮一个人，也能照亮无数的人。

--培根

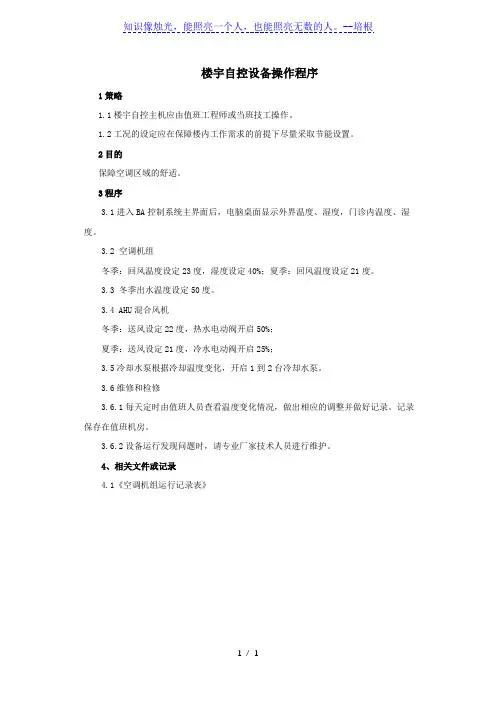

楼宇自控设备操作程序
1策略
1.1楼宇自控主机应由值班工程师或当班技工操作。

1.2工况的设定应在保障楼内工作需求的前提下尽量采取节能设置。

2目的
保障空调区域的舒适。

3程序
3.1进入BA控制系统主界面后，电脑桌面显示外界温度、湿度，门诊内温度、湿度。

3.2 空调机组
冬季：回风温度设定23度，湿度设定40%；夏季：回风温度设定21度。

3.3 冬季出水温度设定50度。

3.4 AHU混合风机
冬季：送风设定22度，热水电动阀开启50%；
夏季：送风设定21度，冷水电动阀开启25%；
3.5冷却水泵根据冷却温度变化，开启1到2台冷却水泵。

3.6维修和检修
3.6.1每天定时由值班人员查看温度变化情况，做出相应的调整并做好记录。

记录保存在值班机房。

3.6.2设备运行发现问题时，请专业厂家技术人员进行维护。

4、相关文件或记录
4.1《空调机组运行记录表》
1 / 1。

楼宇自控系统使用说明本楼宇自控系统(BA）选用施耐德的VISTA楼宇自控管理系统.整套系统由图形工作站、总线控制器及现场单元控制器等组成。

系统主要构成有VISTA 5服务器工作站一台、操作工作站二台、VISTA 5软件套装一套、现场控制器及扩展模块等，能够对大楼内的新风机组、空调机组、新排风机组、通风等子系统进行监测和控制.达到了便于管理，节能降耗，节省人力的作用。

一、BAS管理软件的启动BAS服务器工作站设在地下一层工程部，操作工作站分别设在地下一层工程部和地下一层锅炉房，采用VISTA 5。

1系统软件及三用户客户端，运行于Windows操作平台上，实现了设备自动/手动启、停，设定值修改，设备运行状态及故障报警，操作记录报告,监控参数趋势图、报警一览表及分级处理、执行或停止各项控制程序等.二、BAS管理软件登陆1、系统登陆:计算机开机后，根据系统的操作程序,输入系统登陆的用户名和密码（hxwdgcb)，密码是“哈西万达工程部”简写,系统自动登录WINDOWS平台。

2、启动BAS服务器点击任务栏中的“开始”按钮,打开“程序”下“Schneider Electric”下的“TAC Vista Server 5.1。

8”下的Server软件。

或者直接双击桌面上图标,即可打开bas的软件，进入软件服务器界面。

英文系统的界面图如图1，中文的界面图如图2图1图23、进入BAS图形管理界面在启动bas服务器界面，点击“文件”菜单，如图3；选择“启动Tac Vista工作站”后，进入管理工作站登陆界面，如图4。

图3图4在登陆界面相应的位置输入用户名1和密码1111后，点击确定，进入工作站管理界面。

如图5图5三、BAS管理软件的操作在主界面上对应系统的区域中用鼠标点击相应的操作按钮，即可进入相应的操作界面。

1、空调系统、新风系统、热交换系统、排风系统的监控点击空调系统按键，则会进入空调系统的分子系统图形界面,如下图:子系统包含新风机组、空调机组、热交换机组;点击按键可进入子系统下面包含的机组状态，如图点击“监控设备编号”下的设备编号PAU-2F-03,如图界面组成:A界面显示机组名称、B显示机组状况、C快捷键.B显示机组状况中:1-新风阀调节控制与开度反馈、2-送风湿度设定、3-送风温度设定、4—季节模式切换、5-过滤网堵塞报警、6—盘管防冻报警、7-热水阀调节控制与开度反馈、8-冷水阀调节控制与开度反馈、9-加湿阀门控制、10—送风管道湿度监测、11—送风管道温度监测、12-定时时间表编辑器、13—定时与自控转换开关、14—自动控制按钮、15—风机频率调节控制.a框中的参数：手/自动、运行状态、故障报警、频率反馈，上述点位信号采集与现场设备，属于不可控信号。

一、网络控制器UNC使用及维护方法网络控制器UNC需要使用UPS供电，工作电压是180V~230V。

同时UNC不能断电，否则会造成网络不通。

网络控制器运行环境，需要控制0~30’C。

定期清理网络控制器后面的滤网，使用肥皂和清水来清洗干净滤网后，晾干，再把滤网装回原位。

二、网络控制器UNC介绍。

型号电压产品描述UNC-610-2 120 伏通用网络控制器，配置如下：- 10/100M 以太网端口- 2 个RS-232 端口-1 个LonWorks 端口，带驱动程序，最多可连126个LON 节点-LON 节点直接访问功能-BACnet 驱动程序(以太网和以太网IP)-Microsoft Windows XP操作系统,带JavaVM-Niagare"控制引擎"软件UNC-610-2-N 220 伏网络控制器UNC与LON网线的连接，如下图：网络控制器UNC的外观特性，如下图：旋开螺母即可将滤网拆下。

网络控制器UNC安装大样，如下图：三、控制器及末端设备简介。

型号说明输入/输出MNL-15RXX a I/A 系列LonMark150 系列控制器3 通用输入(UI)2 数字输出(DO)2 模拟输出(AO)通用输入:1k. 镍铁合金输入：等同于TS-8000 系列温度传感器输入，温度范围-40 - 121°C1k. 铂金输入：等同于TS-5800 系列温度传感器输入，温度范围-40 - 116°C1k 铜电阻输入：等同于TS-5600 系列温度传感器输入，温度范围-35 - 116°C10k 电阻输入/11 k.分流电阻：等同于TS-5700-850 系列温度传感器输入，温度范MNL-20RXX a I/A 系列LonMark200 系列控制器2 通用输入(DI)3 通用输入(UI)6 数字输出(DO)2 模拟输出(AO)MNL-800I/A 系列800控制器8 通用输入(UI)8 数字输出(DO)4 模拟输出(AO)围-40 - 121°C电压：0 - 5Vdc电流：0 – 20mA，需并联一个250. 的分流电阻数字输入：干触点。

楼宇自控（BA）系统功能说明及各系统接口要求楼宇自控系统功能说明及接口要求一、BA系统监控的范围：本方案BA系统监控的范围包括：地下室、一到五层。

二、BA系统监控对象：监控对象包括：给排水系统：地下室集水井、排污泵、生活水泵送排风系统：地下室送风机、送/排风机、排烟送/排风机（双速）、CO浓度冷热源系统：冷水机组、冷冻水泵、冷却水泵、冷却塔。

空调通风系统：新风机、空调机、全热交换器三、BA系统的功能实现1、给排水系统给排水系统监控点如下：●排污泵运行状态（DI）●排污泵故障状态（DI）●集水井超高液位状态（DI）●生活水泵运行状态（DI）●生活水泵故障状态（DI）排污泵状态监测：排污泵自带强电自控箱，根据液位自动启停，因此，BA系统只监不控。

监测排污泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当排污泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

集水井超高液位监测：监测集水井超高液位状态，在软件平台上面以动态图形效果实时显示。

当排污泵故障，现场切到自动，导致集水井液位超高的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

生活水泵状态监测：生活水泵自带强电自控箱，根据供水压力自动启停、变频控制，因此，BA系统只监不控。

监测生活水泵的运行状态、故障状态，在软件平台上面以动态图形效果实时显示。

当生活水泵发生故障的时候，弹出报警提示信息提示管理员进行处理，报警信息自动记录，后期可以查询。

2、送排风系统送/排风机监控点如下：●送/排风机启停控制（DO）●送/排风机运行状态（DI）●送/排风机故障状态（DI）●送/排风机手自动状态（DI）送/排风机控制：启停控制：根据介休文化广场的运营时间表，设计院设定的换气次数要求，设定启停时间段自动对介休文化广场的送/排风机进行启停控制。

节省能源、降低人力成本。

时间表可以在操作界面上随时修改。

BA控制系统的操作说明书一、概述本BA系统是采用思迈特的控制器、OPC和西门子组态软件WINCC组成。

思迈特控制器做控制单元，OPC做数据服务端，WINCC做人机对话窗口。

在本指南中着重讲述操作系统的使用及控制要求。

二、系统介绍本操作系统是用WINCC组态软件制作，在本系统中主要分为：控制系统网络图、冷热水群控系统、空调风柜系统、排风系统、地下室通风系统、；数据曲线、报警记录和用户权限。

用户权限是用来确认操作身份，根据不同权限给予不同的操作。

在本操作系统中设置一个管理员身份，身份确认后放才能设置控制参数。

其他界面是对相应的设备操作和显示设备运行状态。

三、系统界面及操作介绍每个子系统里相对的设备的操作和状态显示，每种设备的控制工艺和要求不同而进行不同的操作。

在此针对每个子系统做一一说明。

1、群控系统群控系统是整个空调提供冷源的设备，在群控系统主要是冷水机组、冷却塔、冷冻泵和冷却泵组成。

也就是整个系统的核心。

冷水机组冷水机组主要由冷机、冷冻水泵、冷却水泵和冷却塔、等组成。

中央空调系统的控制分冬季控制和夏季的控制。

冬季主要是供暖，夏季主要是制冷。

在本系统中只有夏季模式的控制，也就是本系统只提供制冷。

在本BA 系统中把冷源部分分成2个系统即冷源一和冷源二。

冷源系统流程图如下所示：✓冷源机组的控制：⏹监控内容监控设备数量监控内容程序最优开关控制，手自动状态运行状态，故障状态，水流冷水机组4台开关冷冻泵水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态冷却水泵5台程序最优开关控制, 运行状态，故障状态，手自动状态电动蝶阀12台程序最优开关控制, 运行状态，故障状态，手自动状态冷却塔4台程序最优开关控制, 运行状态，故障状态，手自动状态⏹启停顺序控制冷冻水系统启动顺序：冷却塔进出口蝶阀→冷却塔风机→冷却电动蝶阀→冷却水泵→冷冻机进出口蝶阀→冷冻水泵→冷水机组。

冷冻水系统关机顺序：冷水机→冷却塔风机→冷却水泵→冷却塔进出口蝶阀→冷机冷却蝶阀→冷冻水泵→冷冻蝶阀（这样的关机顺序能最大限度利用剩余的冷源）。

楼宇自控系统（BA）设备配置，接口要求与监控策略一、制冷系统监控1.1 冷水主机1) 设备配置冷水主机，每台有一个内置的控制盘，控制盘通过硬线与DDC I/O 接口，还可以要求冷水主机供应商提供串行链路接口并开放协议)。

接口提供主机系统内部运行参数，如: 出水温度、回水温度、蒸发压力、冷凝压力、负荷比例等。

接口提供运行状态、故障状态和手自动状态。

冷水机接收远程启动信号。

每台冷水机组的冷冻、冷却水管道上设有一个水流开关，冷冻水总管设有温度传感器、水压力传感器及一个流量传感器，冷却塔出水总管道设有温度传感器。

温度传感器、压力传感器及流量传感器提供模拟信号，而水流开关则提供数字输入信号给DDC I/O 。

通过冷水机的水流由一个控制阀门的开和关控制，控制信号由DDC 发出。

2) 设备启动冷水机组根据时间表运行。

早上冷水机启动时，要运行的冷水机按预先设置的数量及预先设定的时段进行。

在这种方式下运行的冷水机数量和要求的时间在系统调试前确定。

冷水机启动：开启冷却塔风机，开启冷却水蝶阀，开启冷却水泵，开启冷冻水蝶阀，开启冷冻水泵，待水流感测装置确认冷冻水泵运行后，冷水机才启动运行检查（冷水机停机顺序则相反）。

冷水机停机后，冷冻水泵维持运行一段时间，然后关闭冷冻水蝶阀。

3) 冷水机台数控制一旦完成早晨启动控制时段，需要的冷水机数量根据系统的负载要求确定。

确定冷水机组运行台数：根据冷冻水管道的水流量和冷冻侧供回水温差计算系统负荷，以此确定所需运行的冷水机组数量；同时根据冷水机组实际运行负荷与相应台数机组额定负荷进行比较确定机组运行台数；取二者较大值为实际运行台数。

冷水机组运行台数能够在工作站上进行修改。

下一阶段冷水机组的运行或者关闭的设定值能在工作站上修改。

在冷水机组启动和关闭设定值（如上述计算的）间提供一个静带（deadband ），静带可在维护工作站上修改。

时间延迟包括在逻辑中，防止两台或者更多的冷水机同时启动。
