电磁感应现象中＂电源＂的探析

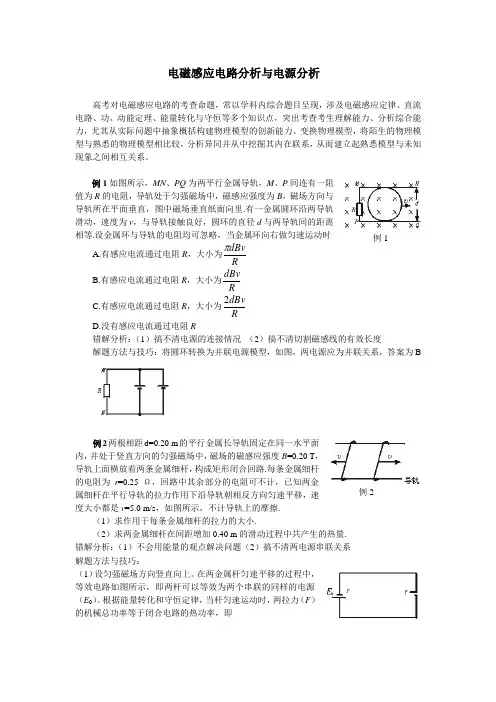

电磁感应电路分析与电源分析高考对电磁感应电路的考查命题，常以学科内综合题目呈现，涉及电磁感应定律、直流电路、功、动能定理、能量转化与守恒等多个知识点，突出考查考生理解能力、分析综合能力，尤其从实际问题中抽象概括构建物理模型的创新能力。

变换物理模型，将陌生的物理模型与熟悉的物理模型相比较，分析异同并从中挖掘其内在联系，从而建立起熟悉模型与未知现象之间相互关系。

例1如图所示，MN 、PQ 为两平行金属导轨，M 、P 间连有一阻值为R 的电阻，导轨处于匀强磁场中，磁感应强度为B ，磁场方向与导轨所在平面垂直，图中磁场垂直纸面向里.有一金属圆环沿两导轨滑动，速度为v ，与导轨接触良好，圆环的直径d 与两导轨间的距离相等.设金属环与导轨的电阻均可忽略，当金属环向右做匀速运动时 A.有感应电流通过电阻R ，大小为RdBvB.有感应电流通过电阻R ，大小为R dBvC.有感应电流通过电阻R ，大小为RdBv2D.没有感应电流通过电阻R 错解分析：（1）搞不清电源的连接情况 （2）搞不清切割磁感线的有效长度解题方法与技巧：将圆环转换为并联电源模型，如图，两电源应为并联关系，答案为B例2两根相距d=0.20 m 的平行金属长导轨固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的磁感应强度B =0.20 T ，导轨上面横放着两条金属细杆，构成矩形闭合回路.每条金属细杆的电阻为r =0.25 Ω，回路中其余部分的电阻可不计，已知两金属细杆在平行导轨的拉力作用下沿导轨朝相反方向匀速平移，速度大小都是v =5.0 m/s ，如图所示，不计导轨上的摩擦.（1）求作用于每条金属细杆的拉力的大小.（2）求两金属细杆在间距增加0.40 m 的滑动过程中共产生的热量. 错解分析：（1）不会用能量的观点解决问题（2）搞不清两电源串联关系 解题方法与技巧： （1）设匀强磁场方向竖直向上。

在两金属杆匀速平移的过程中，等效电路如图所示，即两杆可以等效为两个串联的同样的电源（E 0）。

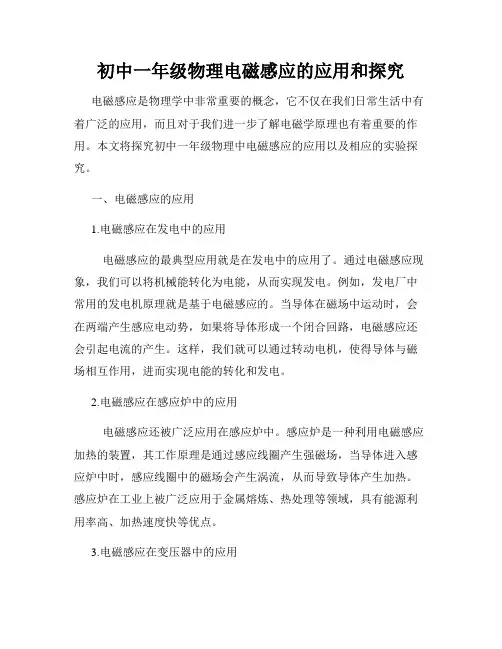

初中一年级物理电磁感应的应用和探究电磁感应是物理学中非常重要的概念，它不仅在我们日常生活中有着广泛的应用，而且对于我们进一步了解电磁学原理也有着重要的作用。

本文将探究初中一年级物理中电磁感应的应用以及相应的实验探究。

一、电磁感应的应用1.电磁感应在发电中的应用电磁感应的最典型应用就是在发电中的应用了。

通过电磁感应现象，我们可以将机械能转化为电能，从而实现发电。

例如，发电厂中常用的发电机原理就是基于电磁感应的。

当导体在磁场中运动时，会在两端产生感应电动势，如果将导体形成一个闭合回路，电磁感应还会引起电流的产生。

这样，我们就可以通过转动电机，使得导体与磁场相互作用，进而实现电能的转化和发电。

2.电磁感应在感应炉中的应用电磁感应还被广泛应用在感应炉中。

感应炉是一种利用电磁感应加热的装置，其工作原理是通过感应线圈产生强磁场，当导体进入感应炉中时，感应线圈中的磁场会产生涡流，从而导致导体产生加热。

感应炉在工业上被广泛应用于金属熔炼、热处理等领域，具有能源利用率高、加热速度快等优点。

3.电磁感应在变压器中的应用变压器也是电磁感应的一个重要应用之一。

变压器通过电磁感应原理，实现了将电能从一根线圈传输到另一根线圈的功能。

当输入线圈中通入交流电时，由于交流电的方向不断变化，产生的磁场也会随之变化，从而在输出线圈中诱导出电流。

通过变压器，我们可以实现电能的调节，提高电压或降低电压，从而满足不同电器设备的使用需求。

二、电磁感应的实验探究在初中一年级物理学习中，我们可以通过一些简单的实验来探究电磁感应的原理。

1.实验一：磁铁和线圈实验材料：- 一根铁钉- 导线- 电池- 电灯泡实验步骤：1. 将导线围绕铁钉的一端绕上十几圈。

2. 将另一端的导线与电灯泡连接。

3. 将铁钉贴近磁铁，观察电灯泡的亮暗情况。

实验结果：当铁钉贴近磁铁时，电灯泡会亮起来，说明通过电磁感应，磁铁产生的磁场使得导线中的电流增加，从而点亮了电灯泡。

2.实验二：绕线实验实验材料：- 纸心心装置（绕线装置）- 磁铁- 电池- 电灯泡实验步骤：1. 将导线绕在纸心心装置上。

高中物理教案：电磁感应与发电原理的探究电磁感应与发电原理的探究引言：电磁感应与发电原理是高中物理课程中非常重要的一部分内容。

通过对电磁感应现象和发电原理的研究，学生能够深入了解电磁学的基本原理，并且能够应用这些原理来解决实际问题。

本教案将介绍一种探究式的教学方法，帮助学生更好地理解电磁感应与发电原理。

一、电磁感应现象的探究1.1 实验设计在这个实验中，学生将使用一个螺线管和一个磁铁。

他们需要观察当磁铁靠近螺线管时，是否会在螺线管中产生电流。

学生可以根据自己的理解设计实验步骤和所需材料。

1.2 实验步骤1. 将螺线管连接到一个示波器上，并将其放置在一张水平桌面上。

2. 将磁铁靠近螺线管的一端，并观察示波器上的显示。

1.3 实验结果与结论学生需要记录并对观察结果进行分析。

根据实验结果，学生可以得出结论：磁铁的运动会在螺线管中产生电流。

二、法拉第定律的探究2.1 实验设计在这个实验中，学生将使用一个螺线管和一个永磁体。

他们需要探究法拉第定律，即当螺线管中的磁感应强度变化时，感应电动势的大小和方向的变化规律。

学生可以自主设计实验步骤和所需材料。

2.2 实验步骤1. 将螺线管连接到一个示波器上，并将其放置在一张水平桌面上。

2. 将永磁体慢慢靠近螺线管，并观察示波器上的显示。

3. 记录不同位置下示波器上的电位差大小和方向。

2.3 实验结果与结论学生需要根据实验结果总结规律，明确法拉第定律的内容。

他们可以得出结论：当螺线管中的磁感应强度变化时，感应电动势的大小和方向也会相应变化。

三、发电原理的探究3.1 实验设计在这个实验中，学生将使用一个发电机模型。

他们需要探究旋转磁场对发电机的影响，并进一步理解发电原理。

学生可以根据自己的理解设计实验步骤和所需材料。

3.2 实验步骤1. 将发电机模型连接到一个电灯泡上，并将其放置在一张水平桌面上。

2. 用手使发电机模型产生旋转磁场。

3. 观察电灯泡是否亮起，并记录发电机模型旋转的速度和电灯泡的亮度。

电磁感应中的电路问题1．对电源的理解：在电磁感应现象中，产生感应电动势的那部分导体就是电源．如：切割磁感线的导体棒、内有磁通量变化的线圈等．这种电源将其他形式能转化为电能．判断感应电流和感应电动势的方向，都是利用“相当于电源”的部分根据右手定则或楞次定律判定的．实际问题中应注意外电路电流由高电势流向低电势，而内电路则相反．2．对电路的理解：内电路是切割磁感线的导体或磁通量发生变化的线圈，外电路由电阻、电容等电学元件组成．在闭合电路中，“相当于电源”的导体两端的电压与真实的电源两端的电压一样，等于路端电压，而不等于感应电动势．3．解决电磁感应中的电路问题三步曲：(1)确定电源．切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，利用E ＝n ΔΦΔt 或E ＝BLv 求感应电动势的大小，利用右手定则或楞次定律判断电流方向．(2)分析电路结构(内、外电路及外电路的串、并联关系)，画出等效电路图．(3)利用电路规律求解．主要应用欧姆定律及串、并联电路的基本性质等列方程求解．对点例题 固定在匀强磁场中的正方形导线框abcd 各边长为L ，其中ab 是一段电阻为R 的均匀电阻丝，其余三边均为电阻可以忽略的铜线，磁感应强度为B ，方向垂直纸面向里，现有一段与ab 完全相同的电阻丝PQ 架在导线框上(如图1所示)，以恒定的速度v 从ad 滑向bc ，当PQ 滑过L/3的距离时，通过aP 段电阻丝的电流强度是多大？方向如何？图1解题指导 PQ 在磁场中做切割磁感线运动产生感应电动势，由于是回路，故电路中有感应电流，可将电阻丝PQ 视为有内阻的电源，电阻丝aP 与bP 并联，且RaP ＝13R 、RbP ＝23R ，于是可画出如图所示的电路图．电源电动势为E ＝BvL ，外电阻为R 外＝RaPRbP RaP ＋RbP ＝29R. 总电阻为R 总＝R 外＋r ＝29R ＋R ，即R 总＝119R.电路中的电流为：I ＝E R 总＝9BvL 11R .通过aP 段的电流为：IaP ＝RbP RaP ＋RbPI ＝6BvL 11R ，方向由P 到a. 答案 6BvL 11R 由 P 到a方法提炼 产生感应电动势的那部分导体相当于电源，注意电源内部电流的方向由低电势指向高电势．画出等效电路图是解决此类问题的关键，然后利用恒定电路的相关知识进行求解．(单选)用均匀导线做成的正方形线框电阻为r 、边长为0.2 m ，正方形线框的一半放在垂直纸面向里的匀强磁场中，如图2所示．当磁场以10 T/s 的变化率增强时，线框中a 、b 两点间的电势差是 ( )图2A ．Uab ＝0.1 VB ．Uab ＝－0.1 VC ．Uab ＝0.2 VD ．Uab ＝－0.2 V答案 B解析 题中正方形线框的左半部分磁通量变化而产生感应电动势，从而在线框中产生感应电流．把左半部分线框看成电源，其电动势为E ，内阻为r 2，画出等效电路图如图所示，则a 、b 两点间的电势差即为电源的路端电压．设l 是边长，且依题意知ΔB Δt ＝10 T/s.由E ＝ΔΦΔt 得E ＝ΔBS Δt ＝10×0.042 V＝0.2 V ，U ＝I·r 2＝E r 2＋r 2·r 2＝0.1 V ．由于a 点电势低于b 点电势，故Uab ＝－0.1 V ，故B 选项正确．。

难点71电磁感应中电路问题的分析
解决电磁感应中电路问题的基本步骤：
(1)确定电源：用法拉第电磁感应定律和楞次定律确定感应电动势的大小和方向，
具体做法是：产生感应电流或感应电动势的那部分电路就相当于电源，利用法拉第电磁感应定律确定其电动势的大小，利用楞次定律确定其正负极．
需要强调的是：在电源内部电流是由负极流向正极的，在外部从正极流向外电路，并由负极流入电源，如无感应电流，则可以假设电流如果存在时电流的流向，确定电动势方向．
(2)分析电路结构，画出等效电路图：．
这一步的本质是确定“分析，’的位位与准确，承上启下，为下一步的处理做好准备
(3)利用电路规律求解．
运用闭合电路欧姆定律、串并联电路性质、电功、电热等规律或公式求解，
电磁感应中电路问题的分析与恒定电流中电路问题的分析基本思路是相似的．不同的是恒定电流部分电动势是确定的，而电磁感应中电源是“隐藏”的，电动势的大小和感应电流的方向需要计算或判断，所以画出等效电路图是正确解题的关键，。

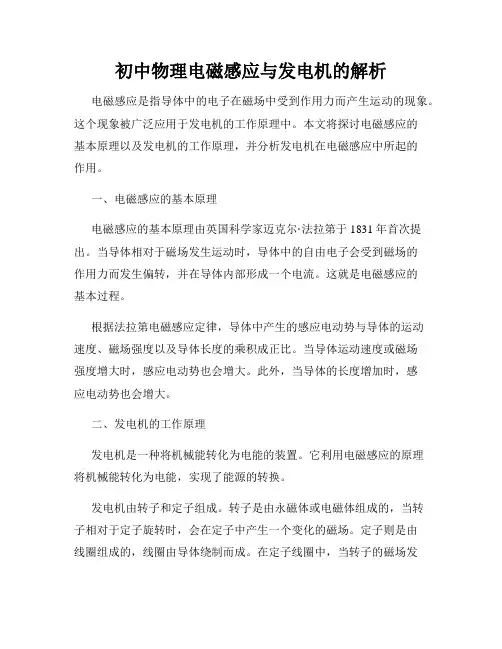

初中物理电磁感应与发电机的解析电磁感应是指导体中的电子在磁场中受到作用力而产生运动的现象。

这个现象被广泛应用于发电机的工作原理中。

本文将探讨电磁感应的基本原理以及发电机的工作原理，并分析发电机在电磁感应中所起的作用。

一、电磁感应的基本原理电磁感应的基本原理由英国科学家迈克尔·法拉第于1831年首次提出。

当导体相对于磁场发生运动时，导体中的自由电子会受到磁场的作用力而发生偏转，并在导体内部形成一个电流。

这就是电磁感应的基本过程。

根据法拉第电磁感应定律，导体中产生的感应电动势与导体的运动速度、磁场强度以及导体长度的乘积成正比。

当导体运动速度或磁场强度增大时，感应电动势也会增大。

此外，当导体的长度增加时，感应电动势也会增大。

二、发电机的工作原理发电机是一种将机械能转化为电能的装置。

它利用电磁感应的原理将机械能转化为电能，实现了能源的转换。

发电机由转子和定子组成。

转子是由永磁体或电磁体组成的，当转子相对于定子旋转时，会在定子中产生一个变化的磁场。

定子则是由线圈组成的，线圈由导体绕制而成。

在定子线圈中，当转子的磁场发生变化时，导体中的自由电子会受到磁场的力而产生运动，从而产生感应电流。

为了让发电机工作更加稳定，通常还需要一个整流器来将交流电转化为直流电。

整流器通常采用二极管进行整流。

三、发电机的应用发电机是现代社会中最重要的能源转换装置之一，广泛应用于国家电网、工业生产和家庭用电等领域。

它为人们提供了大量的电能，推动了社会的发展。

发电机的应用还包括发电机组的应用。

发电机组是一个由发电机、发动机和调速器等部分组成的整体。

它可以在没有电力供应的情况下提供临时电源，例如在野外露营或断电情况下的应急供电。

值得一提的是，发电机也可以作为旅行便携式发电机使用。

随着人们对电力需求的不断增加，便携式发电机在露营、户外活动以及临时工作场所等场合中得到了广泛的应用。

结论电磁感应是发电机工作的基本原理，而发电机则将机械能转化为电能。

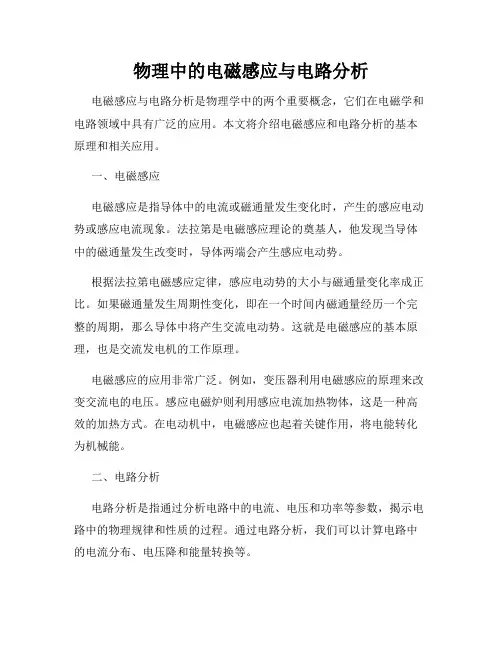

物理中的电磁感应与电路分析电磁感应与电路分析是物理学中的两个重要概念，它们在电磁学和电路领域中具有广泛的应用。

本文将介绍电磁感应和电路分析的基本原理和相关应用。

一、电磁感应电磁感应是指导体中的电流或磁通量发生变化时，产生的感应电动势或感应电流现象。

法拉第是电磁感应理论的奠基人，他发现当导体中的磁通量发生改变时，导体两端会产生感应电动势。

根据法拉第电磁感应定律，感应电动势的大小与磁通量变化率成正比。

如果磁通量发生周期性变化，即在一个时间内磁通量经历一个完整的周期，那么导体中将产生交流电动势。

这就是电磁感应的基本原理，也是交流发电机的工作原理。

电磁感应的应用非常广泛。

例如，变压器利用电磁感应的原理来改变交流电的电压。

感应电磁炉则利用感应电流加热物体，这是一种高效的加热方式。

在电动机中，电磁感应也起着关键作用，将电能转化为机械能。

二、电路分析电路分析是指通过分析电路中的电流、电压和功率等参数，揭示电路中的物理规律和性质的过程。

通过电路分析，我们可以计算电路中的电流分布、电压降和能量转换等。

在进行电路分析时，我们可以使用基尔霍夫定律和欧姆定律等基本原理。

基尔霍夫定律分为基尔霍夫电压定律和基尔霍夫电流定律，它们描述了电路中电压和电流的守恒关系。

欧姆定律则描述了电阻器中电流和电压的关系。

电路分析的目标是确定电路中各个元件的电流和电压，以及它们的功率消耗和能量转换情况。

通过电路分析，我们可以评估电路的性能，优化电路设计，解决电路中的问题。

电路分析在电子工程和通信工程中扮演着重要角色。

无论是基础电路，如电源电路和放大电路，还是复杂的数字电路和通信电路，都需要进行电路分析来确保电路的正常运行和优化性能。

三、电磁感应与电路分析的关系电磁感应和电路分析密切相关。

在电磁感应现象中，电磁感应产生的感应电动势和感应电流可以通过电路进行分析和计算。

通过对电磁感应现象的电路分析，我们可以确定感应电动势和电流的大小和方向。

同时，电路分析也可以应用于电磁感应的研究和应用。

电磁感应与电动势实验探究1. 引言电磁感应与电动势是电磁学中的重要概念，通过实验探究这些概念的原理与规律，可以更好地理解它们在电路中的应用以及相关现象。

本文将通过一系列实验来深入探究电磁感应与电动势的实质，帮助读者更好地理解相关知识。

2. 实验一：法拉第电磁感应实验在这个实验中，我们将通过一个简单的装置来观察电磁感应现象。

实验装置包括一个直流电源、一个可以自由转动的线圈、一个磁铁和一个电流表。

首先，将线圈靠近磁铁，然后连接电源，观察偏转的电流表。

实验结果显示，在线圈与磁铁相对运动时，会在线圈中产生感应电流。

这说明磁场的变化会引起电场的变化，从而导致感应电流的产生。

这就是法拉第电磁感应定律的实验验证。

3. 实验二：电磁感应与电压关系在这个实验中，我们将研究电磁感应与电压之间的关系。

实验装置包括一个线圈和一个磁铁，我们将改变磁铁与线圈的相对运动速度，观察电路中的电压变化。

实验结果显示，当磁铁与线圈的相对运动速度增加时，电路中的电压也增加。

这告诉我们，电动势的大小与磁场的变化速率成正比。

这是电磁感应定律的另一个重要内容。

4. 实验三：电磁感应与线圈匝数关系在这个实验中，我们将研究线圈的匝数对电磁感应的影响。

实验装置包括多个不同匝数的线圈和一个磁铁，我们将通过观察电路中的电压变化来研究它们之间的关系。

实验结果显示，线圈的匝数增加时，电路中的电压也相应增加。

这说明线圈的匝数是影响电磁感应程度的关键因素之一。

这一发现对于设计电磁感应设备具有指导意义。

5. 实验四：感应到的电压与感应电动势在这个实验中，我们将研究感应到的电压与感应电动势之间的关系。

实验装置包括一个带有铁芯的线圈和一个磁铁，我们将改变铁芯的位置，观察电路中的电压变化。

实验结果显示，当铁芯靠近线圈时，电路中的感应电动势增大；当铁芯远离线圈时，感应电动势减小。

这说明磁场的强弱会影响感应电动势的大小。

这与法拉第电磁感应定律的预测是一致的。

6. 结论通过以上实验，我们进一步理解了电磁感应与电动势的实质。

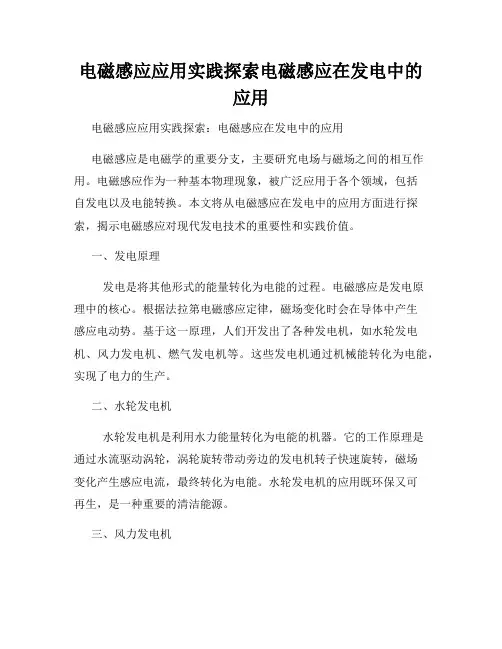

电磁感应应用实践探索电磁感应在发电中的应用电磁感应应用实践探索：电磁感应在发电中的应用电磁感应是电磁学的重要分支，主要研究电场与磁场之间的相互作用。

电磁感应作为一种基本物理现象，被广泛应用于各个领域，包括自发电以及电能转换。

本文将从电磁感应在发电中的应用方面进行探索，揭示电磁感应对现代发电技术的重要性和实践价值。

一、发电原理发电是将其他形式的能量转化为电能的过程。

电磁感应是发电原理中的核心。

根据法拉第电磁感应定律，磁场变化时会在导体中产生感应电动势。

基于这一原理，人们开发出了各种发电机，如水轮发电机、风力发电机、燃气发电机等。

这些发电机通过机械能转化为电能，实现了电力的生产。

二、水轮发电机水轮发电机是利用水力能量转化为电能的机器。

它的工作原理是通过水流驱动涡轮，涡轮旋转带动旁边的发电机转子快速旋转，磁场变化产生感应电流，最终转化为电能。

水轮发电机的应用既环保又可再生，是一种重要的清洁能源。

三、风力发电机风力发电机是利用风能转化为电能的设备。

风力发电机的机械部分主要由风轮、变速器和发电机组成。

当风轮受到风力作用时，风轮旋转带动发电机的转子转动，产生磁场变化，从而产生电流。

风力发电机的投资成本较低，对环境污染小，具有较高的经济性和可持续性。

四、燃气发电机燃气发电机是利用燃气燃烧产生能量，并将能量转化为电能的装置。

燃气发电机的燃烧室内有一个涡轮，通过高温高压的高能燃气推动涡轮转动，进而带动发电机旋转，通过电磁感应产生电能。

燃气发电机具有启动快、效率高、污染少等优点，是现代发电中广泛应用的一种方式。

五、电磁感应在其他发电技术中的应用除了上述介绍的常见发电技术外，电磁感应在其他发电技术中也有着广泛的应用。

例如太阳能发电中，光线照射到光伏电池上时，通过电磁感应产生电流；核能发电中，核反应释放的热能产生高温高压的蒸汽，推动涡轮发电机工作。

这些都是基于电磁感应原理实现的现代发电技术。

六、电磁感应在发电中的挑战与未来展望电磁感应在发电中的应用虽然取得了重要进展，但仍面临一些挑战。

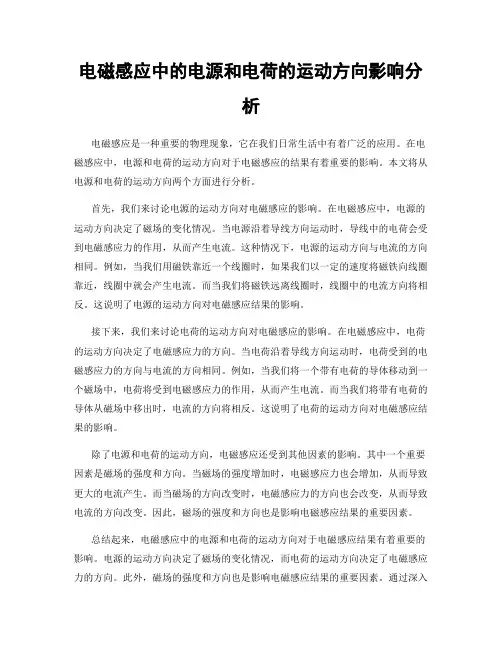

电磁感应中的电源和电荷的运动方向影响分析电磁感应是一种重要的物理现象，它在我们日常生活中有着广泛的应用。

在电磁感应中，电源和电荷的运动方向对于电磁感应的结果有着重要的影响。

本文将从电源和电荷的运动方向两个方面进行分析。

首先，我们来讨论电源的运动方向对电磁感应的影响。

在电磁感应中，电源的运动方向决定了磁场的变化情况。

当电源沿着导线方向运动时，导线中的电荷会受到电磁感应力的作用，从而产生电流。

这种情况下，电源的运动方向与电流的方向相同。

例如，当我们用磁铁靠近一个线圈时，如果我们以一定的速度将磁铁向线圈靠近，线圈中就会产生电流。

而当我们将磁铁远离线圈时，线圈中的电流方向将相反。

这说明了电源的运动方向对电磁感应结果的影响。

接下来，我们来讨论电荷的运动方向对电磁感应的影响。

在电磁感应中，电荷的运动方向决定了电磁感应力的方向。

当电荷沿着导线方向运动时，电荷受到的电磁感应力的方向与电流的方向相同。

例如，当我们将一个带有电荷的导体移动到一个磁场中，电荷将受到电磁感应力的作用，从而产生电流。

而当我们将带有电荷的导体从磁场中移出时，电流的方向将相反。

这说明了电荷的运动方向对电磁感应结果的影响。

除了电源和电荷的运动方向，电磁感应还受到其他因素的影响。

其中一个重要因素是磁场的强度和方向。

当磁场的强度增加时，电磁感应力也会增加，从而导致更大的电流产生。

而当磁场的方向改变时，电磁感应力的方向也会改变，从而导致电流的方向改变。

因此，磁场的强度和方向也是影响电磁感应结果的重要因素。

总结起来，电磁感应中的电源和电荷的运动方向对于电磁感应结果有着重要的影响。

电源的运动方向决定了磁场的变化情况，而电荷的运动方向决定了电磁感应力的方向。

此外，磁场的强度和方向也是影响电磁感应结果的重要因素。

通过深入理解电磁感应中的这些影响因素，我们可以更好地应用电磁感应现象，推动科学技术的发展。
