工控机安装说明与简单故障判断解决

工控机安装方法一、所需软件：1、WINDOWSXP系统软件2、Microsoft SQL Server 2000个人版二、安装步骤：1、在工控机上装WINDOWSXP系统软件后，安装所有硬件驱动程序，进行系统配置，设置屏幕分辨率为1024*768，取消屏保功能，关闭显示器和硬盘节电模式。

2、安装Microsoft SQL Server 2000个人版应用软件。

将账号和密码要记住，在ODBC设置时要用。

3、在非系统盘上创建数据库目录，一般在D盘上创建新文件夹。

比4Microsoft SQL Server，双文件名可以随便起名，在此对话框中，单击数据文件，找到在非系统盘下面的文件夹，单击事务日志，找到在非系统盘下面的文件夹，确定后，关闭对话框。

5、在开始菜单下，配置ODBC，进入开始菜单下的控制面板内，找到管理工具双击，找到数据源，双击后，出现下面对话框。

在名称栏内输入一电解，在此对话框内，出现如下对话框，找到数据库目录保存地点。

点击事务日志，出现如下，找到数据库存放地点。

关闭数据库。

5、配置ODBC出现如下菜单。

选择SQL Server 单击SQL Server，然后点击完成，出现如下对话框在名称栏输入数据库名称，比如shitou下一步，机房工控机要输入10.36.21.201（服务器外网地址），下一步。

出现如下对话框：选择使用用具输入ID和密码的SQL Server验证，登陆ID输入密码：安装SQL软件时输入的密码，下一步，出现如下对话框：选择更改默认的数据库为自己在SQL中数据库属性中，新建的数据库名称，然后点击下一步点击完成。

点击测试数据源，如配置正确，显示测试成功，点击确定，完成数据库ODBC的配置。

6、三度软件的安装，在E盘下面，找到安装软件双击SETUPQH1，进看对话框。

下图是实验室工控机界面机房工控机网络别名shitou，用户名为sa测试，就地别名为SQL企业管理设置时用的数据库名字（一电解），用户名在为安装SQL时的用户名和口令，测试结束，保存。

工控机常见故障及排除方法工控机是在工业控制系统中广泛应用的一种计算机设备。

由于长时间运行和应用环境的限制，工控机在使用过程中可能会出现各种故障。

本文将针对工控机常见故障进行介绍，并提供相应的排除方法。

一、硬件故障1. 电源故障电源故障是工控机最常见的故障之一。

表现为电源指示灯不亮或闪烁，电源开关无法启动机器等。

解决方法：检查电源线路是否接触良好，是否有短路现象；检查电源是否有损坏，需要更换电源。

2. 内存故障内存故障表现为蓝屏、死机等现象。

解决方法：首先需要检查内存条是否安装正确，若内存条未插好，需要重新插入；若内存条损坏，需要更换内存条。

3. 硬盘故障硬盘故障表现为无法启动、启动慢、文件读取错误等现象。

解决方法：首先需要检查硬盘的数据线和电源是否接触良好；若硬盘损坏，需要更换硬盘。

4. 显卡故障显卡故障表现为屏幕花屏、显示不清晰等现象。

解决方法：首先需要检查显卡的连接线和电源是否接触良好；若显卡损坏，需要更换显卡。

二、软件故障1. 系统崩溃系统崩溃表现为蓝屏、死机等现象。

解决方法：可以通过重启机器来尝试解决问题；若问题仍存在，需要进行系统恢复或重装系统。

2. 病毒感染病毒感染表现为系统异常、文件损坏等现象。

解决方法：需要安装杀毒软件进行全盘扫描，并删除病毒文件。

3. 硬件驱动问题硬件驱动问题表现为硬件无法正常工作、设备管理器中有“黄色感叹号”等现象。

解决方法：需要重新安装或更新相应的硬件驱动。

三、网络故障1. 网络连接异常网络连接异常表现为无法连接网络、网络连接缓慢等现象。

解决方法：首先需要检查网络线路是否接触良好；若线路无问题，可以尝试重新启动路由器或调整路由器设置。

2. IP地址冲突IP地址冲突表现为网络连接异常、无法上网等现象。

解决方法：需要检查IP地址是否与其他设备冲突；若冲突，需要修改IP地址并重新连接网络。

四、其他故障1. 温度过高在高温环境下，工控机可能会出现故障。

解决方法：可以通过降低室温或安装散热器等方式解决问题。

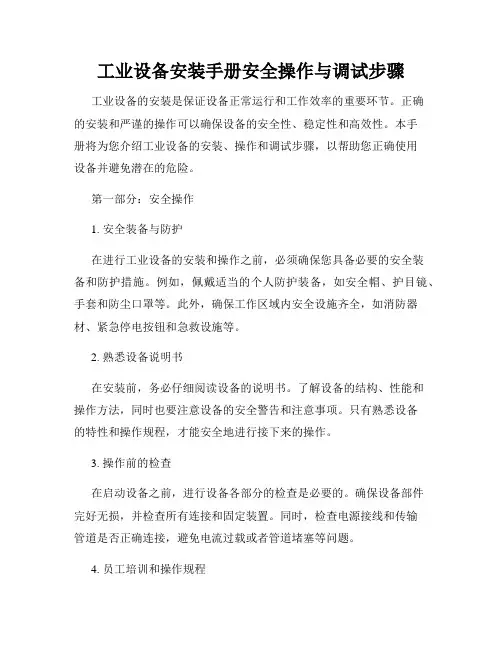

工业设备安装手册安全操作与调试步骤工业设备的安装是保证设备正常运行和工作效率的重要环节。

正确的安装和严谨的操作可以确保设备的安全性、稳定性和高效性。

本手册将为您介绍工业设备的安装、操作和调试步骤，以帮助您正确使用设备并避免潜在的危险。

第一部分：安全操作1. 安全装备与防护在进行工业设备的安装和操作之前，必须确保您具备必要的安全装备和防护措施。

例如，佩戴适当的个人防护装备，如安全帽、护目镜、手套和防尘口罩等。

此外，确保工作区域内安全设施齐全，如消防器材、紧急停电按钮和急救设施等。

2. 熟悉设备说明书在安装前，务必仔细阅读设备的说明书。

了解设备的结构、性能和操作方法，同时也要注意设备的安全警告和注意事项。

只有熟悉设备的特性和操作规程，才能安全地进行接下来的操作。

3. 操作前的检查在启动设备之前，进行设备各部分的检查是必要的。

确保设备部件完好无损，并检查所有连接和固定装置。

同时，检查电源接线和传输管道是否正确连接，避免电流过载或者管道堵塞等问题。

4. 员工培训和操作规程在进行设备安装和操作前，为员工提供必要的培训是至关重要的。

确保员工了解设备的操作流程和相关安全知识，能够正确使用设备并应对各种应急情况。

此外，制定和执行严格的操作规程和标准，以避免操作错误和事故发生。

第二部分：设备安装步骤1. 设备位置选择在安装设备时，选择合适的位置非常重要。

考虑到设备的安全性和操作便捷性，选择平坦、稳固的地面，并确保设备周围的通风良好。

同时，还需要注意设备距离其他设备或墙壁的距离，方便维修和操作。

2. 设备组装按照设备说明书的要求，进行设备组装。

确保所有部件正确连接，并且紧固件拧紧，防止在操作过程中出现松动或脱落的情况。

对于液压或气动系统，确保管道连接处有足够的垫圈和密封胶带，以防止泄漏和漏气。

3. 电气接线对于需要电气接线的设备，务必确保在合适的环境下进行操作。

在进行接线前，断开电源，并使用正确的电缆和插头进行接线。

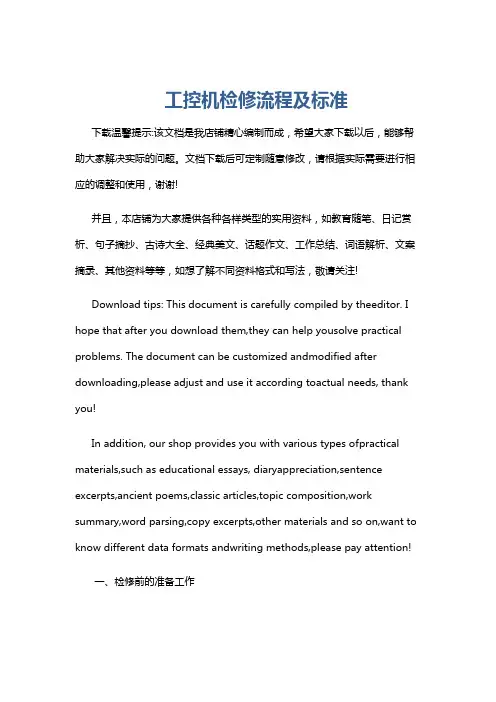

工控机检修流程及标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、检修前的准备工作1. 了解工控机的故障现象和使用情况，包括出现问题的时间、频率、环境等。

工控机使用方法和故障分析【摘要】通过对研华工控机的使用要求和生产工作中遇到的问题总结归纳工控机的应用特点、及工作经常中遇到问题的处理方法。

【关键词】工控机；故障；故障排除０引言作为一名自动化维检人员，每天都要和PLC和工控机接触，这些设备是生产控制的核心，只要一出现问题就可能出现停产甚至伤亡事故。

所以保证这些设备的正常运行是自动化维检人员的重要职责。

有的人说你们搞PLC的干活很轻松，不用去现场整天坐在机房或主电室里，不用去生产现场，整天干干净净的，比电钳工强多了。

其实，PLC工作并不像他们想的那么简单。

干这一行需要敏锐的观察力合细心。

PLC和工控机是控制的灵魂，只有通过它们精密的计算，所给出的控制指令才会准确。

增加生产的可靠性和可控性。

提高产品质量，减少人工和原材料的浪费。

既然这些这么重要，那么我们就要高度重视，熟练掌握其控制方法。

保证它们稳定正常运行。

我工作以来一直从事该工作，在这5年多的工作中也遇到过好多问题，当然也处理了很多问题，保证了生产的正常进行。

唐钢一炼钢厂转炉区域，所使用的PLC主要是西门子系列的，工控机主要是研华系列的。

这里介绍一下研华工控机的日常维护管理和和故障处理方法。

１使用环境１．１虽说工控机的质量都很过硬，但还是要注意使用环境的情况，周围温度应在0度至55度之间，相对湿度应在5～95％之间，无冷凝。

尽量避免潮湿、极端温度、震动及灰尘量多的环境。

坚决不能将工控机放在不平稳的桌面或地面工作。

１．２使用工控机时，它们的供电电压应保持在200～240V AC之间；最好配上UPS交流不间断电源，这样既保证了电压的稳定性，同时候，也保证在突然断电情况下不会出现，由于电脑突然失灵造成的生产事故。

工控机左侧的开口和电源后部的散热口是用来通风的。

为了确保工控机能正常可靠的工作并防止过热，请不要堵塞或遮盖这些开口。

一定要同会产生强烈电磁干扰的设备（变频器、电机等）保持一米以上距离，这样可以避免强电流和电磁波对工控机电子元件的损害。

工业计算机常见故障及解决方法一、打开计算机电源而计算机没有反应：1、查看电源插座是否有电并与计算机正常连接；2、检查计算机电源是否能正常工作（开机后电源风扇是否转动），显示器是否与主机连接正常；3、打开机箱盖查看电源是否与计算机底板或主板连接正常，底板与主板接插处是否松动，开机底板或主板是否上电，ATX电源是否接线有误；4、拔掉内存条开机是否报警；5、更换CPU或主板。

二、加电后底板上的电源指示灯，亮一下就灭了，无法加电?首先看是否机箱内有螺丝等异物，导致短路。

其次察看有关电源线是否接反，导致对地短路。

再次利用替换法，更换电源、主板、底板等设备。

三、工控机加电后，电源工作正常，主板没有任何反映？首先去掉外围的插卡及所连的设备，看能否启动？如果不能，可去掉内存，看是否报警？然后检查CPU的工作，是否正常？最后替换主板，检查主板是否正常四、开机后听见主板自检声但显示器上没有任何显示：1、检查显示器是否与主机连接正常；2、另外插一块显示卡查看是否能正常显示；3、清除CMOS（可能设置有错误）或者更换BIOS；4、更换CPU板（主板集成显卡）或显示器。

五、开机后报警显示器上没有任何显示：1、打开机箱盖查看内存条是否安装或者松动；2、拔掉内存条开机后报警声是否相同；3、清除COMS（可能设置有错误）或者更换BIOS；4、更换显示卡或外插一块显示卡（主板集成显卡）。

5、一般长音为内存条的故障；连续短音分为两种：一种是显卡报警另一种是BIOS报警；能进入系统但有间隔的短音，在主板BIOS下有一项CPU温度报警设置，当CPU温度到达设置时主板会发出有间隔的短音报警。

6、开机报警听报警的声音分析如下：Award BIOS1短--- 系统正常启动2短--- 常规错误1长1短---RAM 或主板出错1长2短--- 显示器或显卡错误1长3短--- 键盘控制器错误1长9短--- 主板Flash RAM 或EPROM 错误，即BIOS 损坏不间断长鸣---内存条未插紧或内存损坏重复短鸣--- 电源损坏AMI BIOS1短--- 内存刷新失败2短--- 内存ECC 校检错误3短---系统基本内存，即第一个64KB ，检查失败4短--- 系统时钟出错5短--- CPU 错误6短--- 键盘控制器错误7短--- 系统实模式错误，不能切换到保护模式8短--- 显示内存错误9短--- ROM BIOS 校检错误1长3短--- 内存校检错误1长8短--- 显示器或显卡错误Phoenix BIOS1短：系统启动正常1短1短1短：系统加点自检初始化失败1短1短2短：主板错误1短1短3短：CMOS或电池错误1短1短4短：ROM BIOS效验失败1短2短1短：系统时钟错误1短2短2短：DMA初始化失败1短2短3短：DMA页寄存器错误1短3短1短：RAM刷新错误1短3短2短：基本内存错误1短4短1短：基本内存地址线错误1短4短2短：基本内存效验错误1短4短3短：EISA时序器错误1短4短4短：EASA NMI口错误2短1短2短到2短4短4短（即所有开始为2短的声音的组合）：基本内存错误3短1短1短：从DMA寄存器错误3短1短2短：主DMA寄存器错误3短1短3短：主中断处理寄存器错误3短1短4短：从中断处理寄存器错误3短2短4短：键盘控制器错误3短3短4短：显示卡内存错误3短4短2短：显示错误3短4短3短：未发现显示只读存储器4短2短1短：时钟错误4短2短2短：关机错误4短2短3短：A20门错误4短2短4短：保护模式中断错误4短3短1短：内存错误4短3短3短：时钟2错误4短3短4短：实时钟错误4短4短1短：串行口错误4短4短2短：并行口错误4短4短3短：数字协处理器错误兼容BIOS：1短：系统正常2短：系统加电自检（POST）失败1长：电源错误，如果无显示，则为显示卡错误1长1短：主板错误1长2短：显卡错误1短1短1短：电源错误3长1短：键盘错误六、开机后主板不能自检成功：1、按“Del”键重新设置CMOS或者清除CMOS；2、更换内存条；3、重新刷新BIOS或者更换相同BIOS芯片。

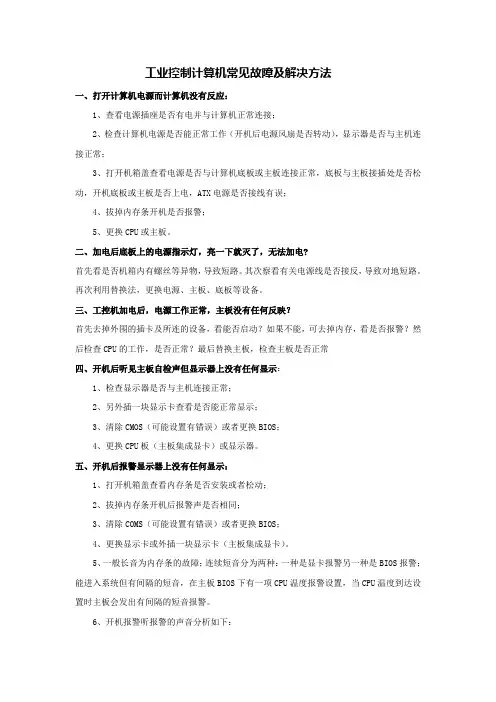

工业控制计算机常见故障及解决方法一、打开计算机电源而计算机没有反应：1、查看电源插座是否有电并与计算机正常连接；2、检查计算机电源是否能正常工作（开机后电源风扇是否转动），显示器是否与主机连接正常；3、打开机箱盖查看电源是否与计算机底板或主板连接正常，底板与主板接插处是否松动，开机底板或主板是否上电，ATX电源是否接线有误；4、拔掉内存条开机是否报警；5、更换CPU或主板。

二、加电后底板上的电源指示灯，亮一下就灭了，无法加电?首先看是否机箱内有螺丝等异物，导致短路。

其次察看有关电源线是否接反，导致对地短路。

再次利用替换法，更换电源、主板、底板等设备。

三、工控机加电后，电源工作正常，主板没有任何反映？首先去掉外围的插卡及所连的设备，看能否启动？如果不能，可去掉内存，看是否报警？然后检查CPU的工作，是否正常？最后替换主板，检查主板是否正常四、开机后听见主板自检声但显示器上没有任何显示：1、检查显示器是否与主机连接正常；2、另外插一块显示卡查看是否能正常显示；3、清除CMOS（可能设置有错误）或者更换BIOS；4、更换CPU板（主板集成显卡）或显示器。

五、开机后报警显示器上没有任何显示：1、打开机箱盖查看内存条是否安装或者松动；2、拔掉内存条开机后报警声是否相同；3、清除COMS（可能设置有错误）或者更换BIOS；4、更换显示卡或外插一块显示卡（主板集成显卡）。

5、一般长音为内存条的故障；连续短音分为两种：一种是显卡报警另一种是BIOS报警；能进入系统但有间隔的短音，在主板BIOS下有一项CPU温度报警设置，当CPU温度到达设置时主板会发出有间隔的短音报警。

6、开机报警听报警的声音分析如下：Award BIOS1短--- 系统正常启动2短--- 常规错误1长1短---RAM 或主板出错1长2短--- 显示器或显卡错误1长3短--- 键盘控制器错误1长9短--- 主板 Flash RAM 或 EPROM 错误，即 BIOS 损坏不间断长鸣---内存条未插紧或内存损坏重复短鸣--- 电源损坏AMI BIOS1短--- 内存刷新失败2短--- 内存 ECC 校检错误3短---系统基本内存，即第一个 64KB ，检查失败4短--- 系统时钟出错5短--- CPU 错误6短--- 键盘控制器错误7短--- 系统实模式错误，不能切换到保护模式8短--- 显示内存错误9短--- ROM BIOS 校检错误1长3短--- 内存校检错误1长8短--- 显示器或显卡错误Phoenix BIOS1短：系统启动正常1短1短1短：系统加点自检初始化失败1短1短2短：主板错误1短1短3短：CMOS或电池错误1短1短4短：ROM BIOS效验失败1短2短1短：系统时钟错误1短2短2短：DMA初始化失败1短2短3短：DMA页寄存器错误1短3短1短：RAM刷新错误1短3短2短：基本内存错误1短4短1短：基本内存地址线错误1短4短2短：基本内存效验错误1短4短3短：EISA时序器错误1短4短4短：EASA NMI口错误2短1短2短到2短4短4短（即所有开始为2短的声音的组合）：基本内存错误3短1短1短：从DMA寄存器错误3短1短2短：主DMA寄存器错误3短1短3短：主中断处理寄存器错误3短1短4短：从中断处理寄存器错误3短2短4短：键盘控制器错误3短3短4短：显示卡内存错误3短4短2短：显示错误3短4短3短：未发现显示只读存储器4短2短1短：时钟错误4短2短2短：关机错误4短2短3短：A20门错误4短2短4短：保护模式中断错误4短3短1短：内存错误4短3短3短：时钟2错误4短3短4短：实时钟错误4短4短1短：串行口错误4短4短2短：并行口错误4短4短3短：数字协处理器错误兼容BIOS：1短：系统正常2短：系统加电自检（POST）失败1长：电源错误，如果无显示，则为显示卡错误1长1短：主板错误1长2短：显卡错误1短1短1短：电源错误3长1短：键盘错误六、开机后主板不能自检成功：1、按“Del”键重新设置CMOS或者清除CMOS；2、更换内存条；3、重新刷新BIOS或者更换相同BIOS芯片。

工控机正确使用维护及常见故障排除工控机是一种专门用于工业控制应用的计算机设备，广泛应用于制造业、能源领域、交通运输等行业。

它的功能强大，但同时也容易遇到一些故障，因此正确的使用维护和常见故障排除是非常重要的。

一、正确使用维护工控机1.保持工控机稳定供电：工控机的稳定供电是保证其正常运行的重要条件。

为了保证其安全可靠的运行，应连接到可靠的电源，并使用稳定的电压。

2.定期清理散热风扇：工控机在运行过程中会产生大量的热量，为了保持其正常工作，散热风扇的清洁和正常运转至关重要。

定期清理风扇，确保其畅通无阻，可以有效降低因过热而引起的故障。

3.定期更新操作系统和软件：工控机的操作系统和相关软件是支持其正常运行的基础。

及时更新操作系统和软件，可以修复一些已知的漏洞和错误，并提升工控机的性能和稳定性。

4.合理规划存储空间：工控机的存储空间是有限的，应合理规划存储空间，将重要资料保存在安全的地方，及时清理不需要的文件和数据，避免因存储空间不足而影响工控机的运行。

5.注意防火防雷措施：工控机通常用于工业环境，往往会面临火灾和雷击等危险。

因此，应采取必要的防火防雷措施，包括安装防火墙、接地保护等，保障工控机的运行安全。

1.无法开机或开机无显示：首先检查电源是否连接正常，确认电源线和插座无故障。

若电源正常，可能是因为内存或显卡有问题，可以尝试更换或重新插拔内存条和显卡。

2.系统崩溃或反应迟缓：这可能是由于软件或驱动程序的错误或冲突引起的。

可以尝试重新安装软件或驱动程序，或者恢复系统到之前的正常状态。

3.运行速度下降明显：这可能是由于工控机硬件老化或过载引起的。

可以清理硬件和软件垃圾，升级硬件组件，或合理规划和分配资源，提升工控机的性能。

4.丢失数据或文件损坏：这可能是由于病毒感染、硬盘故障或电源故障引起的。

及时安装杀毒软件，定期备份重要数据，定期检查硬盘的健康状态，确保数据的安全。

5.网络连接异常：网络连接异常可能是由于网络设置错误、网卡故障或网络设备故障引起的。

目的：掌握整机出现的基本故障解决方法对象：工控机使用和维护人员内容：工业计算机常见故障的分析与处理一常见开关接口介绍。

KB-LK键容易不小心按到KB-LK键造成键盘鼠标不能使用安装CPU将CPU 的金色三角形标示对准主板CPU 插槽上的三角形标示, 确定针角1 的方向正确, 不要用力插CPU, 确信CPU 完全插入插槽中, 将锁定杆从未锁定状态拔到锁定状态(这一过程非常重要, 如果操作不当, 有可能会损坏CPU安装内存DDR2内存插槽的缺口与DDR3 内存插槽不同，以防止插入错误的内存条如果正确插入了内存模组，将不会看到金手指部分。

BIOS芯片如果没有开机画面一般是BIOS里的程序没有刷新需要重新刷新。

BIOS类型有两种： 1.AMI BIOS 2.Award BIOS各白的刷新工具： 1.amiflash.exe 2.awdflash.exe各自的BIOS文件名：1.XXX.ROM 2.XXX.bin刷新BIOS的方法： 1.amiflash xxx.rom 2.awdflash xxx.binCLR_CMOS 跳线开关您可以通过短接CLR_CMOS 的2-3 针脚来清除CLR_CMOS 的数据，要清除CMOS 必须关闭电源USB接口注意上方黑色为地线，红色为正极，（特别注意插反会烧设备）电源接口4-pin Cpu风扇接口4针插座3针插座存储设备40脚IDE接口SATA 接口常见品牌硬盘主从跳线光驱主从跳线前面板开关及指示灯HDLED：Primary/Secondary IDE 硬盘灯号RST：重置开关按下此开关，使用者毋需关闭系统电源即可重新启动计算机，可延长电源供应器和系统的使用寿命。

短接此引脚可以重启计算机SPEAKER：喇叭(蜂鸣器)接头可连接系统机壳内的喇叭。

PWR：ATX 电源开关。

二常见故障分析处理的基本原则一处理故障的先后顺序1、先根据现场情况分析考虑问题可能出在哪儿，然后再动手操作：2、实践表明，许多故障都是由脏污而引起的，清洁后故障往往会白动排除：3、首先检查计算机外部电源、设备、线路，然后再开机箱检查：4、分清是机械原因引起的，还是由电气毛病造成的；5、先从判断软件入手，然后再从硬件着手；6、电源是电脑的动力所在，许多故障往往就是由电源故障而引起的：7、先排除带有普遍性和规律性的常见故障，然后再检查特殊的故障：8、首先检查其外围电路，在确认外围电路正常时，再考虑更换重要元件．二故障常见的检测方法：1、对于使用环境较差，使用时间较长的机器，一般内部都会有很多灰尘；此时应先用毛刷轻轻刷去主板、底板及其他设备上的灰尘，另外，由于板卡上一些插卡或芯片采用插脚形式，震动、灰尘、潮湿等原因，常会造成其引脚氧化，接触不良．可用橡皮擦去其表面氧化层，重新插接好后开机检查故障是否排除。

工控机常见故障分析处理1、清洁法：故障机器应首先进行清洁，可用毛刷轻轻刷去主板、外设上的灰尘；其次，由于板卡上一些插卡或芯片采用插脚形式，潮湿、灰尘等其他原因，常会造成引脚氧化,接触不良。

可用橡皮擦去表面氧化层，重新插接好后开机检查故障是否排除。

2、直接观察法：即“看、听、闻、摸”。

“看”即观察板卡外观是否有碰伤，表面是否烧焦，芯片表面是否开裂,主板上的铜箔是否烧断。

“听”即监听电源风扇、软/硬盘电机或寻道机构、显示器变压器等设备的工作声音是否正常。

“闻”即辨闻主机、板卡中是否有烧焦的气味，便于发现故障和确定短路所在地。

“摸”即用手按压管座的活动芯片，看芯片是否松动或接触不良。

在系统运行时用手触摸或靠近CPU、硬盘等设备的外壳根据其温度可以判断设备运行是否正常；触摸芯片的表面，若发烫，可能该芯片损坏。

3、拔插法：采用拔插法是确定故障是板卡问题还是I/O总线问题的最简捷的方法，该方法就是关机将插件卡逐块拔出，每拔出一块卡都要开机运行一下，一旦拔出某块卡后主板运行正常，那么就是该插件卡或相应I/O总线插槽及负载电路有问题。

若拔出所有插件卡后系统运行仍不正常，则可能就是主板有问题。

拔插法的另一含义是：一些芯片、板卡与插槽接触不良,将这些芯片、板卡拔出后，再重新正确插入可以解决接触不良引起的故障。

4、交换法：将同型号插件板，总线方式一致、功能相同的插件板或同型号芯片相互交换根据故障现的变化情况判断故障所在。

多用于易拔插件，如内存自检出错，可交换相同的内存芯片或内存条来判断故障部位。

看交换后故障现象的变化？5、比较法:运行两台或多台相同或相类似的计算机，根据正常计算机与故障计算机在执行相同操作时的不同结果，判断故障产生的部位。

6、振动敲击法:用手指轻轻敲击机箱外壳，有可能解决因接触不良或虚焊造成的故障问题。

然后可进一步检查故障点的位置排除之。

7、升温降温法:升高机器运行环境的温度，可以检验各部件的耐高温情况，及早发现事故隐患。

机房工程中监控故障判断和解决方法监控方面问题的一直是最多，监控出现一些故障如何处理，比如摄像头延迟、图像时常掉线、不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想，亦即一些“软毛病”一系列有关网络视频信号达不到的IPC的问题，这些问题对于一个监控工程项目来说，特别是对于一个复杂的、大型的监控工程项目来说，是在所难免的，那么下面我们就来把这些问题一一解决监控故障排查是一项比较繁琐的工程，造成设备故障原因很多，应逐一排查，在排查过程中一定要细心仔细，否则可能找不到造成故障的根本原因。

（1）首先检测监控后端视频采集卡或硬盘录像机是否存在接口松动，电源是否正常供电。

如果一切正常，需到前端检测摄像机电源和摄像机是否正常工作。

（2）检查摄像机供电电源是否有问题，可用万用表检测12V输出电压是否正常，如果正常，继续排查其它故障点，如果不正常，更换12V电源再做检测。

（3）一种在没有万用表的情况下测试电源是否正常的方法，改方法进适用于普通的红外摄像机，用手挡住监控摄像机的光敏电阻，如果红外灯开启，则证明监控电源正常，如果红外灯不亮，则有两种可能，一种摄像机电源损坏，另一种可能则是摄像机感光电阻、红外灯或IR-CUT出现故障。

（4）排查摄像机电源问题后，再检测是否摄像机故障，可使用工程宝直接检测摄像机是否有图像，如果无图像，则证明摄像机故障，如果图像正常，则证明摄像机是正常的，接下来再检测传输线路。

（5）在没有工程宝的情况下，需将安装好的摄像机拆下来带到监控后端，用测试正常的电源和视频线连接好摄像机和后端设备，如摄像机图像正常，则证明传输线路有问题，如摄像机无视频信号，则证明摄像机故障，需更换摄像机再做测试。

（6）线路检测主要测试视频电缆是否短路或断路，可通过万用表进行短接测试。

重点应检测线路上的接头是否因老化导致断路，室外的线路应检测接头防水是否完好。

使用命令来检测监控故障原因：例如大型网络摄像头布局中我们可以使用一个命令来检测，那就是TRACERT命令。

工控线路板故障分析以及故障解决方式分享PCB工控工控指的是工业自动化控制，主要利用电子电气、机械、软件组合实现。

PCB工控，就是利用电子电气、机械、软件组合等，生产制造线路板。

也可以说是工业控制生产线路板，或者是工厂自动化控制生产线路板。

线路板工控可以使使线路板厂家的生产和制造过程更加自动化、效率化、精确化，并具有可控性及可视性。

工控机工控机即工业控制计算机，是一种采用总线结构，对生产过程及机电设备、工艺装备进行检测与控制的工具总称。

工控行业的产品和技术非常特殊，属于中间产品，是为其他各行业提供可靠、嵌入式、智能化的工业计算机。

工控机具有重要的计算机属性和特征，如具有计算机CPU、硬盘、内存、外设及接口，并有操作系统、控制网络和协议、计算能力、友好的人机界面。

工控机的工作环境有时会非常恶劣，所以对数据的安全性要求也很高，所以工控机通常会进行加固、防尘、防潮、防腐蚀、防辐射等特殊设计。

工控机对于扩展性的要求也非常高，接口的设计需要满足特定的外部设备，因此大多数情况下工控机需要单独定制才能满足需求。

工控电路板的检修现在工业控制用到的电路板越来越多，在使用中由于操作不当或者设计不合理等原因产生的故障也是很多的，如何维修工控电路板也是一大难题。

下面，分析几种工控线路板故障的检修方法怎样检修电路板中的VCC短路故障在电路板维修中，如果碰到VCC电源短路的故障是一件令人头痛的事，因为并联在VCC和GND之间的元件实在太多，有芯片、有电容、有晶体管，哪一个都有可能短路，锡点和铜箔也可能短路。

一般维修人员的维修方法就是拆元件，一件一件的拆出元件，查找短路部分，直到找到短路元件进行元件短路排除为止，如果运气不好的话，整个板上的元件拆得差不多了也找不到故障，不但找不到故障，还会把电路板损坏。

在此介绍2种较为省事的办法：1、对于电路板上插件电容可以用斜口钳剪断一只脚（注意从中间剪断，不要齐根剪断或齐电路板剪断），插件IC可以将电源VCC脚剪断，当剪断某一个脚时短消失，则某个芯片或电容短路。

设备安装和维修指南一、前言感谢您选择我们的产品。

为了帮助您更好地安装和使用我们的设备，我们特此提供此安装和维修指南。

请在使用设备前仔细阅读并理解本指南，以确保设备正常运行并延长其使用寿命。

二、安装准备在开始安装之前，请确保以下准备工作已完成：1. 确保所有必要的安装工具和配件已准备齐全。

2. 确保工作环境干净、整洁，避免在安装过程中受到污染或损坏。

3. 确保设备在运输过程中没有受到损坏。

如有损坏，请及时联系我们的客服部门。

三、安装步骤1. 拆卸包装小心地打开设备包装，并去除内部的防震材料。

检查设备是否有运输过程中的损坏。

2. 安装支架和配件根据设备的型号和规格，使用适当的支架和配件进行安装。

请务必按照制造商的指导进行安装。

3. 连接电源和信号线根据设备的接线图，将电源和信号线连接到相应的接口。

确保连接正确且牢固。

4. 安装软件和驱动程序根据设备的型号和操作系统，安装相应的软件和驱动程序。

请参考制造商提供的指南进行安装。

5. 测试设备启动设备并运行测试程序，以验证设备是否正常工作。

如有问题，请参考制造商的故障排除指南或联系客服部门。

四、维修指南1. 维护和检查定期进行设备的维护和检查，以确保其正常运行。

请按照制造商的建议进行维护和检查。

2. 更换部件当设备出现故障时，可能需要更换一些损坏的部件。

请参考制造商提供的部件更换指南，以确保正确更换。

3. 故障排除在设备出现故障时，请首先参考制造商提供的故障排除指南。

如果无法解决问题，请及时联系客服部门。

五、安全注意事项在安装和维修设备时，请注意以下安全注意事项：1. 在操作设备时，请确保遵守相关的安全规定和操作规程。

2. 在电源开启的情况下，请不要触摸设备的内部部件，以避免电击或损坏设备。

3. 请使用适当的工具和配件进行安装和维修，以确保设备的安全和稳定运行。

六、技术支持如果您在安装或使用过程中遇到任何问题，或者需要维修服务，请及时联系我们的客服部门。

我们将竭诚为您提供支持和帮助。
