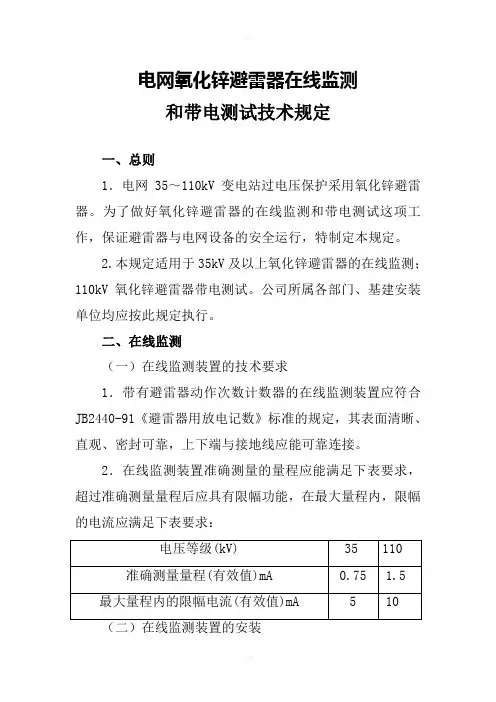

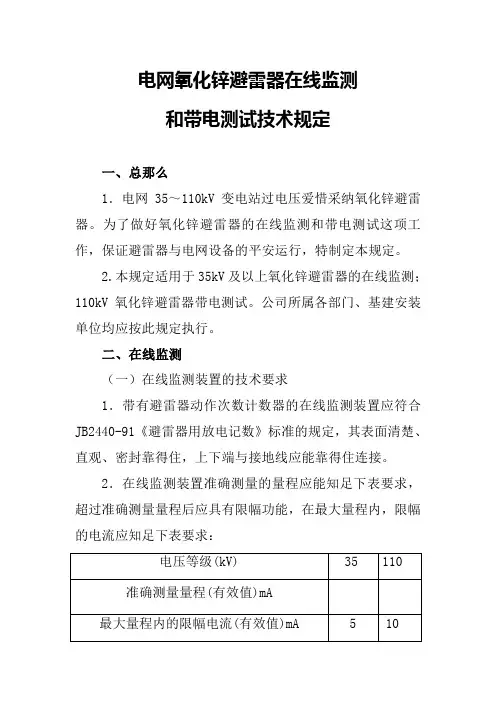

电网氧化锌避雷器在线监测
和带电测试技术规定
一、总则
1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测
（一）在线监测装置的技术要求
1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。
2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅
的电流应满足下表要求：
（二）在线监测装置的安装
1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。
（三）运行监测
1.安装在线监测装置后，应每天抄表一次（无人值守站
至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。
2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。若避雷器的运行电流在晴天或采用屏蔽安装的超过正常值1．2倍，雨天超过正常值上限1．3倍，巡视人员应立即上报生技部，由生技部安排试验人员进行带电测试或停电试验。
当避雷器运行电流下降到正常值下限0．9倍时，记录人员应上报，专责人应进行原因分析，并组织有关部门进行处理。
三、带电测试
1.带电测试宜采用补偿法原理的测试仪。
2.进行带电测试时，带电测试电流回路应接触良好，必要时，接头应进行除锈处理。
3.各地区因运行情况不同，避雷器的阻性电流将有差异，各相关部门应认真总结运行经验。原则上，110kV及以下电压等级的避雷器阻性电流不宜超过200μA，若超过200μA 应加强带电测试，至少每周进行一次，超过250μA时，应停电试验；若由于干扰阻性电流初始值已超过200μA时，阻性电流增加到1．2倍，应每周进行带电测试一次，增加到1．3倍应做停电试验。
4.停电试验应查明是避雷器内部或外部问题，若有必要还应进行持续运行电压下的阻性电流和全电流测量。
5. 检修部应做好每年避雷器带电测试的数据收集及整理工作，新投运避雷器首检尽量安排进行停电试验，受条件限制无法停电进行试验的，可安排进行一次带电测试，其后至少在雷电季节前后各进行一次带电测试，对比阻性电流数
据以确定设备是否正常。
6.避雷器累计动作10次应进行一次带电测试，对释放雷电流超过标称放电电流值的避雷器应进行一次带电测试。
四、在线监测和带电测试的控制标准
1.附表中提供的数据是采用LCD—4、RCD—3型、RCD —4型SD—8902型或MD—20型仪器测量运行中MOA 阻性电流和全电流的正常值，其它型号的仪器测量的结果可能存在较大的差异。
2.在执行本规定中，若有疑议，请与生产技术部联系。附表：运行中110kV及以上MOA阻性电流及全电流的正常值范围
