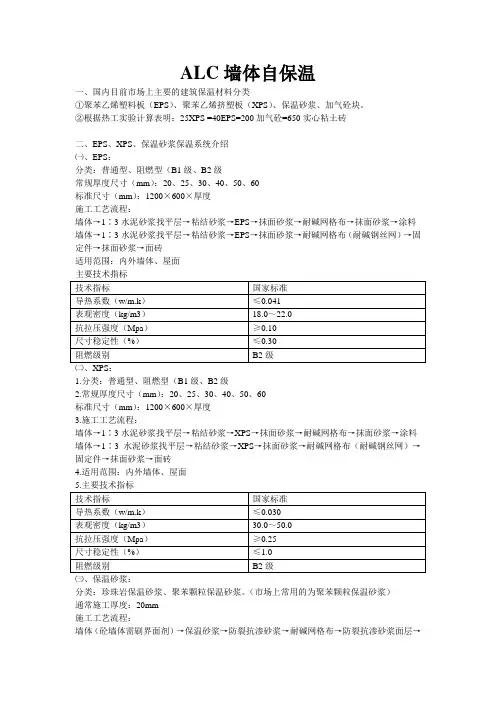

ALC外墙自保温系统

ALC墙体自保温

一、国内目前市场上主要的建筑保温材料分类

①聚苯乙烯塑料板（EPS）、聚苯乙烯挤塑板（XPS）、保温砂浆、加气砼块。

②根据热工实验计算表明：25XPS =40EPS=200加气砼=650实心粘土砖

二、EPS、XPS、保温砂浆保温系统介绍

㈠、EPS：

分类：普通型、阻燃型（B1级、B2级

常规厚度尺寸（mm）：20、25、30、40、50、60

标准尺寸（mm）：1200×600×厚度

施工工艺流程：

墙体→1∶3水泥砂浆找平层→粘结砂浆→EPS→抹面砂浆→耐碱网格布→抹面砂浆→涂料墙体→1∶3水泥砂浆找平层→粘结砂浆→EPS→抹面砂浆→耐碱网格布（耐碱钢丝网）→固定件→抹面砂浆→面砖

适用范围：内外墙体、屋面

㈡、XPS：

1.分类：普通型、阻燃型（B1级、B2级

2.常规厚度尺寸（mm）：20、25、30、40、50、60

标准尺寸（mm）：1200×600×厚度

3.施工工艺流程：

墙体→1∶3水泥砂浆找平层→粘结砂浆→XPS→抹面砂浆→耐碱网格布→抹面砂浆→涂料墙体→1∶3水泥砂浆找平层→粘结砂浆→XPS→抹面砂浆→耐碱网格布（耐碱钢丝网）→固定件→抹面砂浆→面砖

4.适用范围：内外墙体、屋面

㈢、保温砂浆：

分类：珍珠岩保温砂浆、聚苯颗粒保温砂浆。（市场上常用的为聚苯颗粒保温砂浆）

通常施工厚度：20mm

施工工艺流程：

墙体（砼墙体需刷界面剂）→保温砂浆→防裂抗渗砂浆→耐碱网格布→防裂抗渗砂浆面层→

弹性腻子→涂料

墙体（砼墙体需刷界面剂）→保温砂浆→防裂抗渗砂浆→耐碱网格布（耐碱钢丝网）→固定件→防裂抗渗砂浆面层→面砖

内保温：墙体（砼墙体需刷界面剂）→保温砂浆→抹面砂浆

适用范围：内外墙体、屋面

产品型号及用途：

①SC-Ⅰ外墙内保温②SC-Ⅱ外墙外保温

③SC-Ⅲ坡屋面平屋面外保温④SC-Ⅳ带标准网的外墙外保温

主要技术指标

四、三者之间的比较

五、粘结砂浆与抹面砂浆的介绍和比较

1、粘结砂浆：是由水泥、砂、粘结剂等外加剂组成

2、抹面砂浆：是由水泥、砂、粘结剂、抗裂放渗剂等外加剂组成

3、粘结砂浆分单组份和双组份。单组份（配好原材料+水；适用EPS）；双组份（原材料→配比+水；适用XPS）

4、粘结砂浆粘结面要求≥40%

5、粘结砂浆与抹面砂浆、耐碱网格布、固定件的特点

①粘结砂浆的特点是粘结强度大

②抹面砂浆的特点是抗裂性、抗渗性、控制泛碱性

耐碱网格布的特点是增加系统的韧性、握裹力强、防止开裂、耐碱性强

固定件的特点是增大系统的整体强度

苯板的堆放应注意以下几点：

①防晒、防火、防高温

②防雨淋、防碰撞、防压等

1 总则

一、ALC砌块用于建筑物外墙或分户墙，其热工性能应满足相关建筑墙体的节能或保温隔

热要求。

1 用于我国夏热冬冷地区，居住建筑外墙、分户墙以及公共建筑外墙（包括非透明幕墙）

2 居住建筑的节能达标采用节能综合指标计算时，如低层建筑因体形系数不能满足现行节能标准的规定性指标，低层建筑的外墙平均传热系数（K m）不得大于0.8［W/（m2·K）］。

二、ALC砌块用于建筑物外墙或分户墙，应以自保温为主，砌体的厚度应通过外墙的热工计算确定。如砌体的厚度不能满足外墙自保温要求时，应采取下列附加保温措施：

1 在框架柱（包括异型柱）、梁或剪力墙墙肢等外墙热桥部位的外侧或内侧采用砂加气薄块实施附加保温。

2 在砂加气块砌体自保温外墙的外侧或内侧加设其它保温材料。

三、ALC砌块作为填充墙用于框架结构住宅建筑外墙自保温，当ALC砌块的密度级别为B04级时，砌体的厚度不应小于200mm；当密度级别为B05级或密度级别为B06级时，砌体的厚度不宜小于250mm。

四、一般情况下，保温块的强度等级应大于等于A2.0，填充墙的强度等级应大于等于A2.5。填充墙应符合下列要求：

1 填充墙应每隔2皮砌块高度用专用拉结件或2φ6拉结钢筋与主体结构（框架柱、剪力墙）拉结。钢筋伸入墙内长度：6~7度抗震设防时不应小于墙长的1/5，且不应小于700mm 或至门窗洞口边；8度抗震设防时宜沿墙全长贯通。

2 应在墙体下列部位设置构造柱：

1）墙体尽端

2）楼、电梯间四角

3）墙体长度大于等于5M时

4）女儿墙、窗台墙、悬臂墙大于等于2M时。

3 构造柱纵筋不宜少于4φ12，箍筋为φ6@200。

4 应在墙体下列部位设置圈梁或配筋带：

1）工业厂房外围护墙、内隔墙及一般公共建筑的填充墙高度超过4M时，宜设置与柱或剪力墙连接且沿墙贯通的钢筋混凝土圈梁，圈梁断面高度不小于180mm，配筋不宜少于4φ12，箍筋为φ8@200。

2）居住建筑的填充墙高度超过4M时，应在墙体半高位置设置与柱连接且沿墙贯通的水平砂加气专用粘结剂配筋带，配筋带位置与门窗洞口的高度协调一致。

5 填充墙未考虑承受幕墙荷载，各类幕墙应有自身结构承重系统，并和主体结构连接。

6 独立墙、窗间墙或小墙肢的宽度不宜小于800mm，否则应有加强措施。

7 门窗洞口宽度小于1000mm时，预制过梁两端伸入墙体长度应各不小于250mm；门窗洞口宽度大于等于1000mm时，预制过梁两端伸入墙体长度应各不小于300mm；门窗洞口宽度超过2100mm时，宜采用钢筋混凝土过梁。

五、ALC砌块性能指标：

1 轻质高强：干容重≤500Kg/M3（设计密度650Kg/M3），约为红砖的1/4，砼的1/5。立方体抗压强度3.5Mpa。

2 优良的隔热保暖性：ALC砌块的导热系数λ=0.13W/m·k（含水率5%时）。

3 优良的耐火性：100厚ALC砌块墙耐火极限4小时，150厚ALC砌块墙耐火极限大于4小时，本身为无机不燃体，且在高温下不产生有毒气体。

4 良好的抗冻性：经15次±20℃冻融后，质量损失2.5%，冻后强度≥3Mpa。

5 优良的抗水渗透性：渗透水柱降低高度仅为红砖的1/4，仅为传统加气砼的1/3。

6 抗水软化性好：软化系数（水饱和状态下立方体强度/干燥状态下立方体强度）=0.88（一般加气砼为0.6~0.7）。

7 良好的隔音性能：100厚、150厚、200厚表面未粉刷墙体，平均隔声量分别为36dB、43 dB、47 dB.

8 良好的可加工性能：可以很方便地在现场锯、刨、切割、开槽等加工。

六、适用范围及规定；

1 ALC砌块可作为建筑物的自承重墙体，适用于建筑物的外墙、内墙和框架的填充墙等。

2 ALC砌块墙体不得在以下部位使用：

1）建筑物外墙±0.00以下部位（地下室非承重内隔墙除外）。

2）无防水层，直接长期浸水或经常受干湿交替的部位。

3）受化学浸蚀的环境。如强酸、强碱或高浓度CO2等。

4）砌块表面经常处于80℃以上的高温环境。

3 ALC砌块强度等级为A3.5以上。砌块砌筑采用ALC专用粘合剂或符合相关标准、指标的专用粘合剂（砌筑强度等级不能小于M5砂浆等级）。

七、管线埋设：

墙上埋设管线时一般应遵守开槽规定（深度＜1/3墙厚），先用小型切割机在墙上切缝，辅以凿子或专用镂槽工具开出需要宽度和深度的槽口。管线安装后，应用卡子或钉子将管线固定牢固，然后分两次将缝补平：第一次用聚合物水泥砂浆将缝填实至距表面8~10mm，待干后，第二次用勾缝剂或修补粉将缝补平。为提高缝的抗裂性，可在做腻子时，在两层腻子间粘贴耐碱玻纤网格布。

八、重物安装：

说明：1、采用胀管螺钉钻孔时，钻头直径d应等于胀管直径S或GB，钻孔深度≥胀管长度+d。

2、钻孔时宜使用普通电钻，不得使用冲击钻。

2 术语

2.0.1基体

建筑物的主体结构或围护结构。
