哈工大物理实验报告——自组显微镜与望远镜

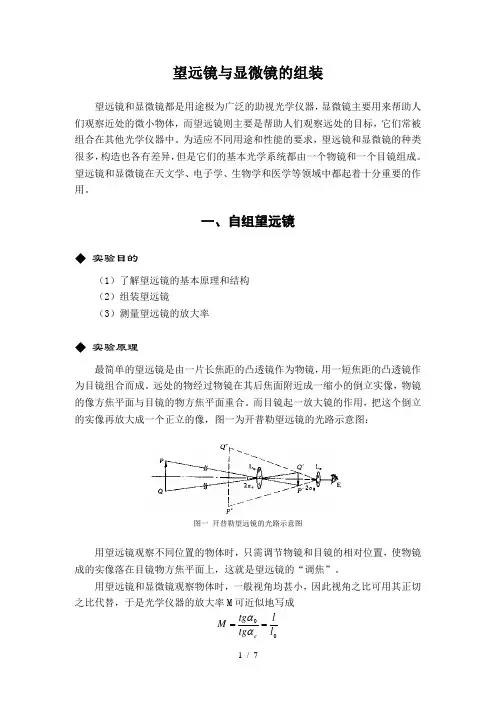

望远镜与显微镜的组装望远镜和显微镜都是用途极为广泛的助视光学仪器，显微镜主要用来帮助人们观察近处的微小物体，而望远镜则主要是帮助人们观察远处的目标，它们常被组合在其他光学仪器中。

为适应不同用途和性能的要求，望远镜和显微镜的种类很多，构造也各有差异，但是它们的基本光学系统都由一个物镜和一个目镜组成。

望远镜和显微镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。

一、自组望远镜◆ 实验目的（1）了解望远镜的基本原理和结构（2）组装望远镜（3）测量望远镜的放大率◆ 实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，图一为开普勒望远镜的光路示意图：图一 开普勒望远镜的光路示意图用望远镜观察不同位置的物体时，只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”。

用望远镜和显微镜观察物体时，一般视角均甚小，因此视角之比可用其正切之比代替，于是光学仪器的放大率M 可近似地写成00l l tg tg M e ==αα式中l 0是被测物的大小PQ ，l 是在物体所处平面上被测物的虚像的大小P ”Q ”在实验中，为了把放大的虚像l 与l 0直接比较，常用目测法来进行测量。

对于望远镜，其方法是：选一个标尺作为被测物，并将它安放在距物镜大于1.5米处，用一只眼睛直接观察标尺，另一只眼睛通过望远镜观看标尺的像。

调节望远镜的目镜，使标尺和标尺的像重合且没有视差，读出标尺和标尺像重合区段内相对应的长度，即可得到望远镜的放大率。

◆ 实验仪器1、标尺 （000－055cm ）2、物镜Lo(mm f 225'0=)3、5、二维调节架（SZ-07）4、目镜Le （mm f e 45'=）6、三维平移底座（SZ-07）7、二维平移底座（SZ-02）图二 组装望远镜装置图 图三 放大标尺像与实际标尺的比对图四 组装望远镜实物图◆ 实验内容1、组装开普勒望远镜：按图二放好各元器件，调节同轴等高，固定目镜，移动物镜，向约3m 远处的标尺调焦，使一只眼睛在目镜中间看到清晰的标尺像。

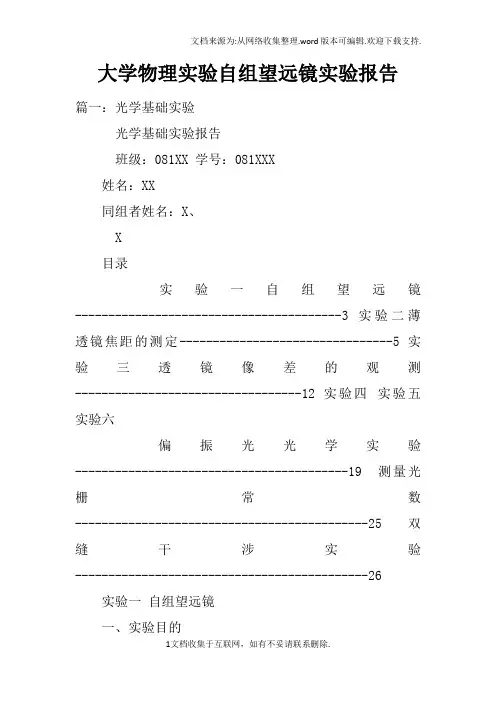

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。

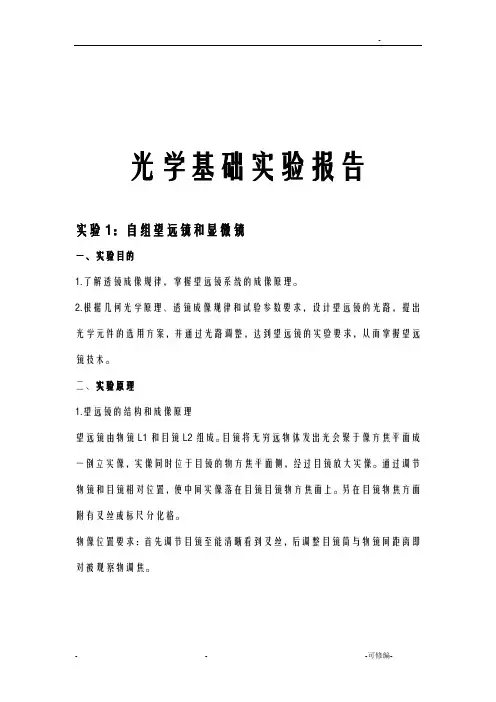

光学基础实验报告实验1：自组望远镜和显微镜一、实验目的1.了解透镜成像规律，掌握望远镜系统的成像原理。

2.根据几何光学原理、透镜成像规律和试验参数要求，设计望远镜的光路，提出光学元件的选用方案，并通过光路调整，达到望远镜的实验要求，从而掌握望远镜技术。

二、实验原理1.望远镜的结构和成像原理望远镜由物镜L1和目镜L2组成。

目镜将无穷远物体发出光会聚于像方焦平面成一倒立实像，实像同时位于目镜的物方焦平面侧，经过目镜放大实像。

通过调节物镜和目镜相对位置，使中间实像落在目镜目镜物方焦面上。

另在目镜物焦方面附有叉丝或标尺分化格。

物像位置要求：首先调节目镜至能清晰看到叉丝，后调整目镜筒与物镜间距离即对被观察物调焦。

望远镜成像视角放大率要求：定义视角放大率M 为眼睛通过仪器观察物像对人眼角ω’的正切与眼睛直接观察物体时物体对眼睛的角ω的正切之比M=ωωtan 'tan 。

要求M>1。

2.望远镜主要有两种情况：一种是具有正光焦度目镜，即目镜2L 是会聚透镜的系统，称为开普勒望远镜；另一种是具有负光焦度目镜，即目镜2L 是发散透镜的系统，称为伽利略望远镜。

对于开普勒望远镜，有M=ωωtan 'tan =-''21f f公式中的负号表示开普勒望远镜成倒像。

若要使M 的绝对值大于1，应有1f >2f 。

对于伽利略望远镜，视角放大率为正值，成正像。

此外，由于光的衍射效应，制造望远镜时，还必须满足：M=d D式中D 为物镜的孔径，d 为目镜的孔径，否则视角虽放大，但不能分辨物体的细节。

三、思考题1.根据透镜成像规律，怎样用最简单方法区别凹透镜和凸透镜？答：（1）将这个透镜靠近被观察物，如果物的像被放大的，说明该透镜为凸透镜； （2）将这个透镜放在下或灯光下适当移动，如果出现小光斑的，说明该透镜为凸透镜．2.望远镜和显微镜有哪些相同之处？从用途、结构、视角放大率以及调焦等几个方面比较它们的相异之处。

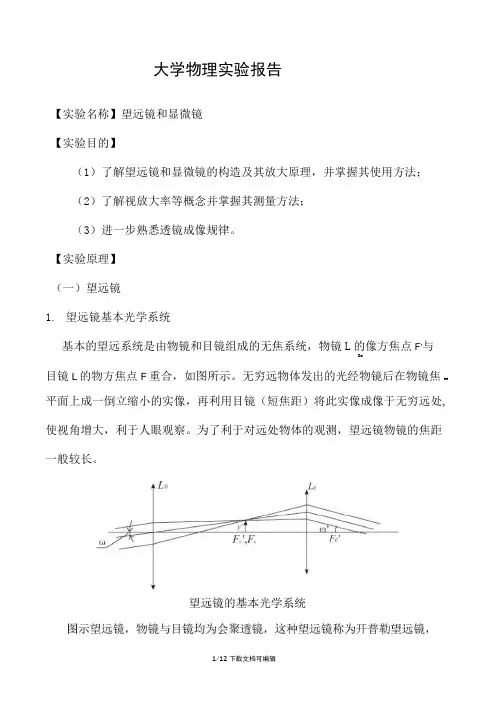

大学物理实验报告【实验名称】望远镜和显微镜【实验目的】（1）了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；（2）了解视放大率等概念并掌握其测量方法；（3）进一步熟悉透镜成像规律。

【实验原理】（一）望远镜1．望远镜基本光学系统基本的望远系统是由物镜和目镜组成的无焦系统，物镜L0的像方焦点'o F与目镜e L的物方焦点e F重合，如图所示。

无穷远物体发出的光经物镜后在物镜焦平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处，使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

1.望远镜的基本光学系统图示望远镜，物镜与目镜均为会聚透镜，这种望远镜称为开普勒望远镜，其优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）以供瞄准或测量。

实验装置中用到的望远镜（如分光计上的望远镜，光杠杆系统中的望远镜等）均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度，即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差。

2. 望远镜的视放大率视放大率Γ定义为目视光学仪器所成的像对人眼的张角（记为ω’）的正切与物体直接对人眼的张角（记为ω）的正切之比，即：tan 'tan ωωΓ=对图示望远镜，有：y'''tan ,tan ''o e e y y f f f ω=ω==因此，望远镜的视放大率T Γ为T o '='e f f Γ其中，e f 、'e f 分别是e L 的物方焦距、像方焦距，e f ＝'e f 。

大学物理实验报告【实验名称】望远镜和显微镜【实验目的】（1）了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；（2）了解视放大率等概念并掌握其测量方法；（3）进一步熟悉透镜成像规律。

【实验原理】（一）望远镜1．望远镜基本光学系统基本的望远系统是由物镜和目镜组成的无焦系统，物镜L0的像方焦点'o F与目镜e L的物方焦点e F重合，如图所示。

无穷远物体发出的光经物镜后在物镜焦平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处，使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

1.望远镜的基本光学系统图示望远镜，物镜与目镜均为会聚透镜，这种望远镜称为开普勒望远镜，其优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）以供瞄准或测量。

实验装置中用到的望远镜（如分光计上的望远镜，光杠杆系统中的望远镜等）均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度，即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差。

2. 望远镜的视放大率视放大率Γ定义为目视光学仪器所成的像对人眼的张角（记为ω’）的正切与物体直接对人眼的张角（记为ω）的正切之比，即：tan 'tan ωωΓ=对图示望远镜，有：y'''tan ,tan ''o e e y y f f f ω=ω==因此，望远镜的视放大率T Γ为T o '='e f f Γ其中，e f 、'e f 分别是e L 的物方焦距、像方焦距，e f ＝'e f 。

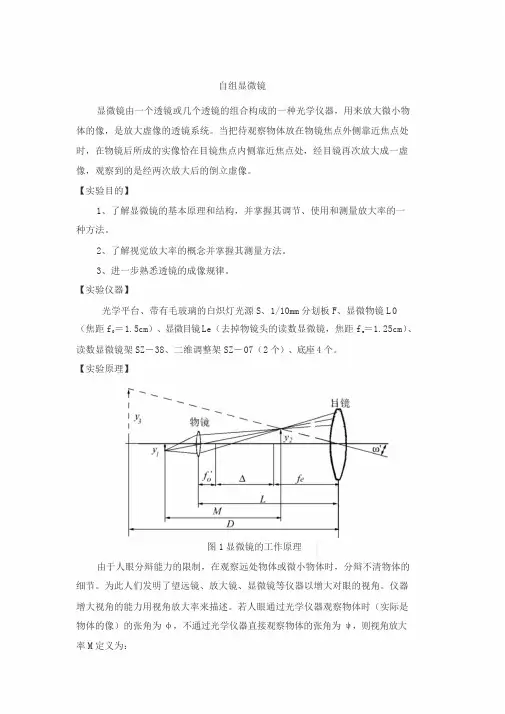

自组显微镜显微镜由一个透镜或几个透镜的组合构成的一种光学仪器，用来放大微小物体的像，是放大虚像的透镜系统。

当把待观察物体放在物镜焦点外侧靠近焦点处时，在物镜后所成的实像恰在目镜焦点内侧靠近焦点处，经目镜再次放大成一虚像，观察到的是经两次放大后的倒立虚像。

【实验目的】1、了解显微镜的基本原理和结构，并掌握其调节、使用和测量放大率的一种方法。

2、了解视觉放大率的概念并掌握其测量方法。

3、进一步熟悉透镜的成像规律。

【实验仪器】光学平台、带有毛玻璃的白炽灯光源S、1/10mm分划板F、显微物镜L0 （焦距f0＝1.5cm）、显微目镜Le（去掉物镜头的读数显微镜，焦距f e＝1.25cm）、读数显微镜架SZ－38、二维调整架SZ－07（2个）、底座4个。

【实验原理】图1显微镜的工作原理由于人眼分辩能力的限制，在观察远处物体或微小物体时，分辩不清物体的细节。

为此人们发明了望远镜、放大镜、显微镜等仪器以增大对眼的视角。

仪器增大视角的能力用视角放大率来描述。

若人眼通过光学仪器观察物体时（实际是物体的像）的张角为φ，不通过光学仪器直接观察物体的张角为ψ，则视角放大率M定义为：M t an tan显微镜的光学系统如图所示，它的物镜L0和目镜Le都是会聚透镜。

被观察的物体y1位于物镜前面一倍焦距f0和二倍焦距之间，经物镜L0后成倒立放大实像y2，y2应成像在Le的第一焦点f e之内，经过目镜Le后成一放大的虚像y3。

y3应该位于人的明视距离处。

为了适合观察近处的小物体，显微镜物镜L0的焦距f0应该选取比较小，一般在12.5-30.0mm左右。

目镜主要作为放大镜，观察中间像y2。

显微镜的视角放大率M定义为最后的虚像和物体在明视距离处对人眼的张角之比。

DMM0ff0eM e由上式可知，显微镜的视角放大率等于它的物镜的垂轴放大率和目镜的视角放大率的乘积。

其中，D＝250mm为明视距离，△为显微镜的物镜与目镜焦点之间的距离，称为光学间隔。

《望远镜和显微镜》实验结果工程物理系 工物22 方侨光 022041一、标定测量显微镜用绿色刻度尺（0.20mm/格）作为标准标定测量显微镜。

编号：（忘记记录！）标准物y=2.00mm 像y’=2.025mm 物镜放大率β0=1.0125二、望远镜物镜编号：13 焦距f 0’=15.49cm 目镜编号：08 焦距f e ’=3.07cm E 字高y=14.2±0.1mm 1． 测视放大率物屏位置：54.87cm 物镜位置L 0：40.00cm'0'' 2.965 4.849''Tyy y β=Γ== 理论值''0' 5.046Tef f Γ== 偏差'3.9%T ∆Γ=2． 物像共面时的视放大率物屏位置：105.00cm 物镜位置L 0：40.00cm 9.13Γ= 理论值()''0''109.29e e L f f f L f +Γ==- 偏差1.7%三、显微镜物镜编号：15 物镜焦距：f 0’=3.86cm 目镜编号：08 目镜焦距：f e ’=3.07cm 1． 计算设计结果中间像y 距物镜间距''0020116.80e q f f cm D ⎛⎫=+= ⎪⎝⎭中间像y 距目镜间距''0 2.69e e D f p f cm D-== 目镜和物镜的距离019.49e l q p cm =+= 2． 实测放大率物支杆位置：50.9cm 物距物支杆距离：45mm 物镜位置：L 0=39.49cm 目镜位置：L e =20.00cm半透半反镜位置：p=D+S-f e ’=15.90cm 带灯标尺距半透半反镜间距：x=26.03cm 绿刻尺分度：r=0.20mm21.5M Γ= 偏差5.4%。

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。

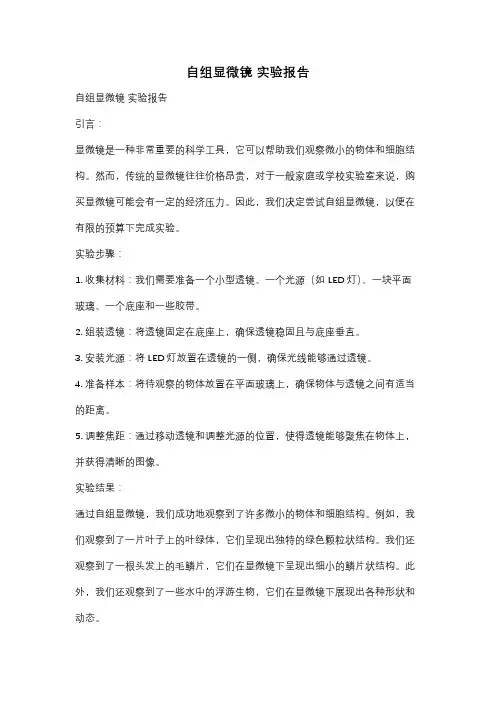

自组显微镜实验报告自组显微镜实验报告引言：显微镜是一种非常重要的科学工具，它可以帮助我们观察微小的物体和细胞结构。

然而，传统的显微镜往往价格昂贵，对于一般家庭或学校实验室来说，购买显微镜可能会有一定的经济压力。

因此，我们决定尝试自组显微镜，以便在有限的预算下完成实验。

实验步骤：1. 收集材料：我们需要准备一个小型透镜、一个光源（如LED灯）、一块平面玻璃、一个底座和一些胶带。

2. 组装透镜：将透镜固定在底座上，确保透镜稳固且与底座垂直。

3. 安装光源：将LED灯放置在透镜的一侧，确保光线能够通过透镜。

4. 准备样本：将待观察的物体放置在平面玻璃上，确保物体与透镜之间有适当的距离。

5. 调整焦距：通过移动透镜和调整光源的位置，使得透镜能够聚焦在物体上，并获得清晰的图像。

实验结果：通过自组显微镜，我们成功地观察到了许多微小的物体和细胞结构。

例如，我们观察到了一片叶子上的叶绿体，它们呈现出独特的绿色颗粒状结构。

我们还观察到了一根头发上的毛鳞片，它们在显微镜下呈现出细小的鳞片状结构。

此外，我们还观察到了一些水中的浮游生物，它们在显微镜下展现出各种形状和动态。

讨论：自组显微镜虽然在成像质量和放大倍数上可能不如专业的显微镜，但它仍然能够提供足够的分辨率来观察微小的物体和细胞结构。

通过调整透镜和光源的位置，我们可以改变焦距和光线的角度，从而获得更清晰的图像。

此外，自组显微镜的成本较低，适合家庭和学校实验室使用。

然而，自组显微镜也存在一些限制。

首先，透镜的质量和放大倍数有限，可能无法观察到更微小的细胞结构。

其次，自组显微镜的稳定性可能不如专业的显微镜，容易受到外界震动和光线干扰。

因此，在进行实验时，我们需要保持环境的稳定，并尽量避免干扰因素。

结论：通过自组显微镜的实验，我们成功地观察到了微小的物体和细胞结构，并获得了清晰的图像。

虽然自组显微镜在成像质量和放大倍数方面可能不如专业的显微镜，但它具有低成本和简单的组装过程的优势。

大学物理实验报告【实验名称】望远镜和显微镜【实验目的】（1）了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；（2）了解视放大率等概念并掌握其测量方法；（3）进一步熟悉透镜成像规律。

【实验原理】（一）望远镜1.望远镜基本光学系统基本的望远系统是由物镜和目镜组成的无焦系统，物镜L的像方焦点F'与0o目镜L的物方焦点F重合，如图所示。

无穷远物体发出的光经物镜后在物镜焦ee 平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处, 使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）!! 以供瞄准或测量。

实验装置中用到的望远镜（如分光计上的望远镜，光杠杆系统中的望远镜等）均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度，即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差。

2. 望远镜的视放大率视放大率r 定义为目视光学仪器所成的像对人眼的张角（记为s'）的正切与物体直接对人眼的张角（记为3）的正切之比，即:tan 3'r=_ tan 3对图示望远镜，有：y'y 'tan 3=—,tan 3'二因此，望远镜的视放大率r 为Tr =f 0 r ~re其中，f 、f '分别是L 的物方焦距、像方焦距，f =f '。

ee e ee 实际测量望远镜无焦系统的视放大率时，可以利用图示光路用仪器测出像高y ''，从三角关系可得出:因此无焦系统的视放大率可测出。

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。

大学物理实验自组望远镜实验报告篇一：光学基础实验光学基础实验报告班级：081XX 学号：081XXX姓名：XX同组者姓名：X、X目录实验一自组望远镜----------------------------------------3 实验二薄透镜焦距的测定--------------------------------5 实验三透镜像差的观测----------------------------------12 实验四实验五实验六偏振光光学实验-----------------------------------------19 测量光栅常数--------------------------------------------25 双缝干涉实验--------------------------------------------26 实验一自组望远镜一、实验目的了解透镜成像规律和望远镜的基本原理及结构，并掌握其调节、使用和测量它的放大率的两种方法。

二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像，如图一所示。

三、实验仪器光学平台、带调节架的底座、透镜（焦距不等）、激光光源、白屏、微尺、毫米尺、带底座的米尺等。

四、原理光路图图一五、实验步骤1、把全部器件按图一的顺序摆放在平台上，通过激光光源和透镜成像规律将所有元件调至共轴。

2、选取一个焦距大的为物镜（本实验f=200mm），一个焦距小的为目镜（f’=75mm），按光路图组装好，并调焦，看到清晰成像。

3、将千分尺调节成d1=5mm，放在S1=1000mm处作为要观察的成像物体。

4、一只眼通过目镜观察千分尺成像，另一只眼直接观察千分尺，比较读出像的长度d2 。
