建筑施工现场平面布置图绘制软件

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

施工现场平面布置图的安排要求1. 引言施工现场平面布置图是建筑施工过程中的重要文件，它直观地展示了施工现场的布局和各项设施的位置，为施工人员提供了必要的信息和指导。

本文档旨在介绍施工现场平面布置图的安排要求，确保施工现场的安全和高效进行。

2. 平面布置图内容施工现场平面布置图应包括以下内容：- 施工现场的边界和界限标记- 建筑物和结构物的位置和标识- 施工设备和机械的摆放位置- 施工道路、通道和出入口的规划- 施工现场安全设施的布置- 施工材料和设施的储存位置- 施工区域的分隔和标识3. 平面布置图的要求为确保施工现场平面布置图达到预期效果，以下要求需要满足：- 精确性：平面布置图应准确地反映施工现场的实际情况，包括建筑物、设备和结构的位置、尺寸和方向等信息。

- 清晰性：平面布置图应具备清晰、易读的特点，方便施工人员理解和参考。

- 完整性：平面布置图应包含施工现场的全部信息，确保没有遗漏。

- 标识准确：建筑物、设备、道路和安全设施等都应有明确的标识，便于识别和定位。

- 布局合理：施工现场的布局应合理安排，确保施工过程中的安全、效率和协调性。

4. 编制和更新施工现场平面布置图的编制和更新应遵循以下步骤：- 收集施工现场的相关数据和信息，包括建筑设计图纸、设备安装图等。

- 使用计算机辅助设计软件（CAD）或其他合适的工具绘制平面布置图。

- 根据施工进展和变化及时更新平面布置图。

- 平面布置图的更新应经过相关部门或负责人员的审核和批准。

5. 附加说明- 平面布置图应与其他施工文件相互协调，确保施工过程的顺利进行。

- 平面布置图应定期进行检查和修订，以反映施工现场的最新情况。

以上是施工现场平面布置图的安排要求，希望能对施工项目相关人员提供帮助和指导。

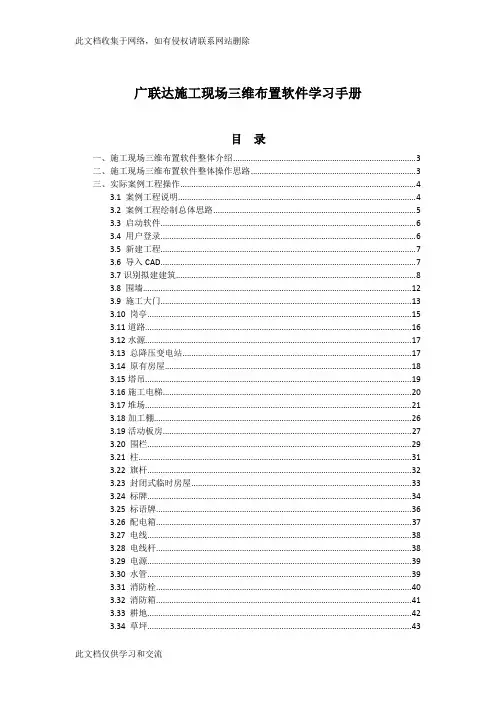

广联达施工现场三维布置软件学习手册目录一、施工现场三维布置软件整体介绍2二、施工现场三维布置软件整体操作思路2三、实际案例工程操作33。

1 案例工程说明33。

2 案例工程绘制总体思路33。

3 启动软件43。

4 用户登录53.5 新建工程53。

6 导入CAD63。

7识别拟建建筑73.8 围墙113。

9 施工大门123.10 岗亭143。

11道路153。

12水源163。

13 总降压变电站163。

14 原有房屋173。

15塔吊183.16施工电梯193.17堆场203.18加工棚253.19活动板房263.20 围栏283。

21 柱303。

22 旗杆313.23 封闭式临时房屋323.24 标牌333。

25 标语牌353。

26 配电箱363.27 电线373.28 电线杆373.29 电源383。

30 水管383。

31 消防栓393.32 消防箱403。

33 耕地413。

34 草坪423。

35 树林42四、绘制技巧431。

在绘制时调整构件大小及角度432.编辑施工阶段453.绘图模式介绍464。

测量距离、截屏小工具48一、施工现场三维布置软件整体介绍真正用于建设项目全过程临建规划设计的三维软件，可以通过绘制或者导入CAD 电子图纸、GCL文件快速建立模型,内嵌了所有施工项目的临时设施的构件库,拖拽即实现绘制,节约绘制时间.所有模型均为矢量模型或者高清模型,且模型都是仿真建立，且提供贴图功能，使用者可任意设计直观、美观的三维模型。

可自动计算临建工程量。

使现场临设规划工作更加轻松、更形象直观、更合理、更加快速。

二、施工现场三维布置软件整体操作思路三、实际案例工程操作3.1 案例工程说明此案例为广联达大厦主体结构工程，该工程根据CAD设计图的总平面为绘制框架,配合环境现状规划施工总区域，根据施工经验布置现场构件。

效果图如下3.2 案例工程绘制总体思路3.3 启动软件有两种方法可以启动GSL软件方法1 ：通过开始菜单启动软件方法二：通过点击快捷图标启动3。

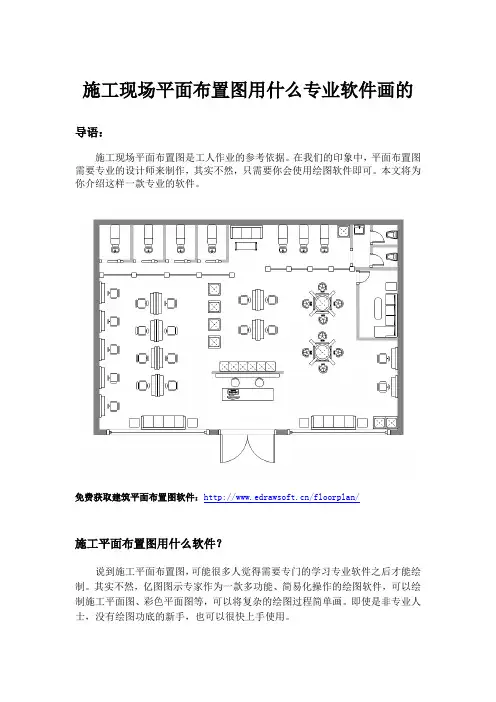

施工现场平面布置图用什么专业软件画的导语：施工现场平面布置图是工人作业的参考依据。

在我们的印象中，平面布置图需要专业的设计师来制作，其实不然，只需要你会使用绘图软件即可。

本文将为你介绍这样一款专业的软件。

免费获取建筑平面布置图软件：/floorplan/施工平面布置图用什么软件？说到施工平面布置图，可能很多人觉得需要专门的学习专业软件之后才能绘制。

其实不然，亿图图示专家作为一款多功能、简易化操作的绘图软件，可以绘制施工平面图、彩色平面图等，可以将复杂的绘图过程简单画。

即使是非专业人士，没有绘图功底的新手，也可以很快上手使用。

亿图图示软件特色：1、丰富的模板例子：亿图图示支持超过200种图表绘制，轻松绘完各类图形。

2、专业的图表软件：不仅可以绘制普通平面图，还可以绘制组织结构图、思维导图、网络图等。

3、值得信赖的产品：超过六百万次的下载，用户遍布全世界。

4、支持在线分享，生成的网页链接可以在不同的用户终端进行查看。

5、可以使用软件轻松绘制箭头、图框，让效率无限提升。

为什么选择亿图图示绘制施工现场平面布置图一. 基本绘图形状用途：无特别限定意义，可以根据自己的实际用途结合图形形状来选取。

二. 尺寸标注形状用途：用于标注建筑物的长宽高尺寸。

图样除了画出建筑物及其各部分的形状外，还必须准确地、详尽地和清晰地标注尺寸，以确定其大小，作为施工时的依据。

图样上的尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字组成。

三. 建筑物核心符号用途:指南针：北方是罗盘针通常指向的方向。

在平面图中，北方箭头显示了平面图的哪一边是北边。

空调几位：是放置空调的地方。

实心墙：描绘了墙壁的相对厚度剪式楼梯：通常由楼梯相连的两个主要航程构成，从上方观察时形成“U”形。

扶手：是设计用于抓住手的轨道，以提供稳定性或支撑。

抽水马桶：是厕所的象征。

电梯：是一个移动的楼梯，由一个由马达驱动的无休止的循环带组成，它传达公共建筑物的地板之间的人。

用什么软件做建筑平面图？导语：建筑平面图是一种图示工具，可以用于表达建筑的缩略情况以及施工要领，能够帮助工人明白需要怎样施工。

因此，平面图需要用到专业的软件来设计，我们一起看下本文的教程介绍吧！免费获取建筑平面布置图软件：/floorplan/用什么软件画建筑平面图？一般新手想要绘制建筑平面图当然是手绘最直接简单了，但只能用来示意，毕竟数据各方面都不精准，所以还是要靠软件来实现。

初学者一开始要用CAD 这样的专业软件绘制建筑平面图，确实不是不太可能。

亿图图示，一款软件新手也可以绘制建筑平面图的软件，没有操作门槛，初学者在简单熟悉软件的操作之后便可以上手绘制！亿图图示软件特色：1、丰富的背景样式：几十套背景样式供用户使用，且只需拖拽样式到画布即可替换背景。

2、无限量的图框：可以在画布中添加无限量的图框，大大满足用户的创作需求。

3、页面适应到绘画：画布可无限量之大，一键点击“页面适应到绘图”，软件即可自动剪切画布至绘图区域。

4、免费更新提醒：当软件有新的版本或模板更新时，软件可提醒用户进行更新操作。

5、软件咨询服务：在绘图过程中遇到操作难题，可在线与客服人员联系，并解决问题。

新手如何使用亿图图示绘制建筑平面图？亿图图示是一款出色的国产全类型图形图表设计软件，能够轻松出绘制您想要的效果。

对比手工绘图，和用复杂软件绘图，亿图图示的优势如下：①精准的尺寸标注：轻松设置建筑的长宽，能够等比例标注出现实里的建筑大小。

②超丰富的建筑符号：汇聚专业的建筑符号，无需重新绘制，直接拖拽至画布即可使用。

③自动对齐功能：拖动建筑符号，靠近同类符号时，能自动对齐吸附，大大提升绘图效率。

没有设计绘图基础，该怎样绘制房屋设计图？下面将继续讲解，如何使用亿图图示绘制专业的房屋设计图。

一、创建新的画布下载安装亿图图示最新版本的软件，在“文件”页，选择“新建”-“平面布置图”-“家具规划”-“创建”。

二、绘制墙体结构从符号库选择建筑符号“墙”，并拖动至画布，根据实际的构造，进行拼接绘图。

施工方案工程软件有哪些1. AutoCADAutoCAD是一种CAD设计软件，它可以用于绘制各种类型的图纸和设计方案，包括建筑设计、土木工程设计、机械设计等。

在施工方案中，AutoCAD可以用于绘制施工图纸、平面布置图、剖面图等，帮助施工人员更好地理解工程设计图纸，并进行施工计划和施工组织设计。

2. MS ProjectMS Project是一种项目管理软件，它可以用于制定项目计划、资源分配、进度跟踪等。

在施工方案中，MS Project可以帮助施工人员制定施工计划、资源计划、成本预算等，同时还可以进行进度跟踪和风险管理，确保工程施工按照计划进行。

3. PrimaveraPrimavera是一种专业的项目管理软件，它在工程建设行业得到了广泛的应用。

Primavera 可以用于制定项目计划、资源分配、进度跟踪、成本控制等，它的功能非常强大，可以满足大型工程项目的管理需求。

在施工方案中，Primavera可以帮助施工人员进行施工计划的编制和管理，同时还可以进行资源分配和进度跟踪，确保工程施工按照计划进行。

4. SketchUpSketchUp是一种三维建模软件，它可以用于建筑设计、室内设计、景观设计等。

在施工方案中，SketchUp可以帮助施工人员进行工程模型的建立和展示，包括建筑模型、结构模型、设备模型等，帮助施工人员更好地理解工程设计和施工要求。

5. BIM软件BIM（Building Information Modeling）是一种建筑信息建模技术，它可以对建筑物进行全方位的数字化建模和管理。

在施工方案中，BIM软件可以帮助施工人员进行建筑物的数字化建模和展示，同时还可以进行碰撞检测、构件数量计算、材料报表生成等，帮助施工人员更好地管理工程施工。

6. TallyTally是一种材料管理软件，它可以用于对材料进行入库、出库、库存盘点、库存查询等。

在施工方案中，Tally可以帮助施工人员进行施工材料的库存管理和成本控制，保证施工材料的使用和管理符合施工方案的要求。

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

PKPM施工技术类软件介绍一、PKPM软件所介绍中国建筑科学研究院建筑工程软件研究所是建筑行业计算机技术开发应用的最早单位之一。

它以国家级行业研发中心、规范主编单位、工程质检中心为依托,技术力量雄厚。

软件所的主要研发领域集中在建筑设计CAD软件，工程造价分析软件，施工技术和施工项目管理系统，图形支撑平台，企业和项目管理信息化协同工作平台方面，并创造了PKPM、ABD等知名全国的软件品牌.多年来，软件所先后承担了国家六五、七五、八五、九五、十五科技攻关课题和863项目,始终站在建筑业信息化的最前沿。

目前正承担着国家十五攻关和863课题共六项。

由于在推动行业技术进步中的显著作用，软件所共获得国家科技进步二等奖一项,三等奖三项，建设部科技进步奖一到三等共十几项，主要产品连续几年被中国软件行业协会评为全国优秀软件。

获奖项目二施工系列软件介绍投标系列1、现场平面图制作根据建筑施工平面布置原理，利用系统丰富的图库资源,快捷、方便的将建筑、道路、围墙、临时设施及设备等合理的布置在平面图上，并自动生成图例。

软件同时还提供了临时供电、供水等计算,为投标及施工提供详细的图文并茂的计算书。

软件提供基于自主知识产权的CFG图形平台版本,同时提供基于AutoCAD平台的版本,充分满足客户的使用习惯。

2、网络计划编制按照《工程网络计划技术规程》进行编制,可快捷、方便的直接绘制双代号网络图、横道图和单代号网络图,同时还提供了多种自动生成工程进度计划的方法,并能进行任意修改。

软件提供三种图形之间真正的自由切换,能够快速生成投标、施工阶段所需的各种进度计划图、进度计划对比图和各种资源图、统计表.图形输出灵活多样,能够满足施工单位投标的严格需求。

软件通过前锋线功能动态跟踪实际进度情况，方便及时发现进度偏差,并采取纠偏措施，是施工单位非常实用、有效的施工管理工具。

3、标书制作与管理提供近200套最新的施工组织设计和专项施工方案范例。

设计分析类软件PKPM系列软件主要由钢筋混凝土框、排架及连续梁结构计算与施工图绘制软件PK，结构平面计算机辅助设计软件PMCAD，多层及高层建筑结构三维分析与设计软件TAT，高层建筑结构动力时程分析软件TA T—D，平面有限元框支剪力墙计算配筋软件FWQ，多层及高层建筑结构空间有限元分析与设计软件STAWE等一系列的软件组成。

广厦钢筋混凝土结构CAD主要针对多高层建筑结构，可完成建模、计算和施工图自动生成及处理，结构计算包括空间薄臂杆系计算SS和空间墙元杆系计算SSW。

广厦钢结构CAD 解决从建模、计算到施工图、加工图和材料表的整个设计过程。

广厦钢结构分为工厂钢结构CAD（门式刚架、平面桁架和吊车梁CAD）和网架网壳钢结构CAD两大部分。

TUS系列软件按结构力学作三维空间分析，梁、柱、斜杆作为空间杆件，剪力墙采用一个模元+边梁边柱的模型，楼板按刚性楼板假定。

适用高层结构的钢筋混凝土框架、框剪、剪力墙和筒体结构，也适用高层建筑钢结构。

结构平面布置和竖向布置可任意不受限制。

最高计算至99层。

TBSA软件分别有空间杆件——薄壁柱单元力学模型和空间杆系——墙组元力学模型，可计算包括框架结构、剪力墙结构、框—剪结构以及筒体结构等多种结构模式的单塔式/多塔式建筑、连体建筑和错层建筑等复杂结构体系。

可计算至300层，每层柱数1000，每层梁数为2000。

SAP2000主要适用于模型比较复杂的结构，如桥梁，体育场，大坝，海洋平台，工业建筑，发电站，输电塔，网架等结构形式，当然高层等民用建筑也能很方便的用SAP建模、分析和设计。

SAP2000包括如下功能：建模功能(二维模型、三维模型等)、编辑功能(增加模型、增减单元、复制删除等)、分析功能(时程分析、动力反应分析、push-over分析等)、荷载功能(节点荷载、杆件荷载、板荷载、温度荷载等)、自定义功能、以及设计功能等等。

ETABS除一般高层结构计算功能外，还可计算钢结构、钩、顶、弹簧、结构阻尼运动、斜板、变截面梁或腋梁等特殊构件和结构非线性计算（Pushover，Buckling，施工顺序加载等），甚至可以计算结构基础隔震问题，功能非常强大。

施工现场总平面布置施工总平面布置图是拟建工程施工现场的总平面布置图。

根据施工计划和施工进度的要求，对道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等进行合理的规划和安排。

在施工现场，正确处理整个现场、永久性建筑和拟建项目施工过程中所需的所有设施之间的空间关系。

建筑总平面是一个工程。

施工组织设计的重要组成部分(以及一些特殊的施工方案)，也是工程投标中技术指标的重要组成部分。

现在CAD广泛使用，建筑总平面基本都是用CAD绘制的。

这里以CAD软件的应用为例，说明如何绘制建筑总平面图。

1施工总平面图绘制依据1.各种设计资料，包括施工总平面图、地形图、区域规划图、建设项目范围内所有现有和规划的设施。

2.建设项目现场调查(周边道路及交通状况、现有建筑、水电接口、现场排水口、施工区域、围墙出入口设置等)).3.建设项目的概况、施工方案和施工进度，以便了解各施工阶段的情况，合理规划施工现场。

4.各种建筑材料、构件、加工产品、施工机械和运输工具的清单(包括所需数量和外形尺寸等信息),以便规划施工场地内的存放地点和运输路线。

5.各部件加工厂的规模，仓库和其他临时设施的数量和规格。

6、施工现场消防安全技术规范《JGJ施工现场临时建筑技术规范》GB 50720-2011/T 188-2009。

7.地方政府和建设单位对施工现场安全文明施工的有关规定，以及建设单位的安全文明施工标准。

2绘制施工总平面图的原则1.在满足建设要求的前提下，少占地，不占用交通道路。

2.主要施工机械设备的布置满足施工要求。

3.尽量减少场内运输距离，尽可能避免二次搬运。

4.在满足施工需要的前提下，临时工程进度越小越好，以降低临时工程费用。

5.充分考虑劳动保护、环境保护、技术安全、消防要求等。

6.遵守当地主管部门和建设单位对施工现场安全文明施工的有关规定。

3施工总平面布置的主要内容和绘制步骤1.绘制拟建建(构)筑物，确定施工场地面积。

三维施工平面设计软件三维施工平面设计软件的概述●三维施工平面设计软件，又简称3D-GCP，是用于项目招投标和施工组织设计绘图的专业软件，它不仅像二维平面图制作软件一样可帮助工程技术人员快速、准确地绘制施工现场平面布置图，更重的是体现在它的3D效果。

●软件功能：广联达三维施工平面设计软件3D-GCP结合国内外通用图形平台的优点，能快速布置施工现场实物的三维造型，包括围墙、大门、塔吊、地铁龙门架、施工电梯、管线绿化、消防栓、道路、基坑、彩钢房屋、护栏、建筑机械、材料及构件堆场等构件。

软件提供了强大的渲染功能，并实现了人物漫游、3D旋转去真实地感受施工现场三维实景。

软件还提供了丰富的二元图库和大量逼真的三维图元，并且能够实现导入DWG 文件进行快速施工平面布置。

本软件能够快速生成形象、美观、逼真的三维施工现场布置图，并且能够进行构筑物的合法性检查以及工程量的计算，非常适合施工单位招投标和现场施工管理使用。

●软件内容：1.软件中的3D实物再现真实原物，按照等比例大小缩放；2.软件操作界面和CAD类似，可进行自动捕捉、极轴追踪、正交模式从而实现准确布置；3.界面美观、操作简单，可以在传统的施工平面图（DWG文件）基础上进行获得3D布置效果；4.根据客户需要，提供各类二维及三位图元，现有图元数量种类繁多，完全满足用户需求。

●软件技术1.拥有智能的CAD文件识别功能及三维造型功能，可快速、准确的进行平面布置，更可以进行各类构件之间的合法性检查；2.界面图标可自由选择二维模式或三维模式，功能操作的每一步都有相应的文字提示3.能够实时、准确的计算临时工程量，并能够进行距离测量；4.工程拥有自动存盘及工程恢复功能；5.单机版，配有加密锁使用户信息安全得到保障；6.以自主研发平台为基础，不依附于任何其他技术平台；●其他1.可提供完善的售后服务和及时的软件升级与数据同步更新；2.提供在线帮助三维施工平面图设计软件的价值●随着企业参加竞标次数的增多，招投标的时间也随之紧迫，块制作一套理想的标书已成为必然。

第一章BIM施工现场布置软件概述1.1 BIM施工现场布置软件整体介绍真正用于建设项目全过程临建规划设计的三维软件，BIM施工现场布置软件提供多种临建BIM模型构件，可以通过绘制或者导入CAD电子图纸、GCL文件快速建立模型，同时还可以导出自定义构件和导出构件。

软件按照规范进行场地布置的合理性检查，支持导出和打印三维效果图片，导出DXF、IGMS、3DS等多种格式文件，软件还提供场地漫游、录制视频等功能，使现场临设规划工作更加轻松、更形象直观、更合理、更加快速。

1.2 BIM施工现场布置软件整体操作思路v启动软件用户登录 新建工程不导入CAD 导入CAD 不导入GCL 导入GCL 自定义构件新建构件 绘制图元合法性检查 录制视频第二章实际案例工程操作本章将通过对示例工程绘制的介绍和演示，使读者掌握以下内容。

1.掌握用软件做工程的流程；2.掌握软件做工程的基本功能。

2.1 启动软件有两种方法可以启动GCB软件方法1 ：通过开始菜单启动软件方法二：通过点击快捷图标启动2.2 用户登陆启动软件后，进入用户登录界面，输入正确的用户名及密码即可登录备注：（1）登陆用户名时可以输入注册时用的用户名、手机号码、邮箱地址（2）若用户目前无账号，可点击【注册账号】注册GCB账号，也可以在广联达云施工平台网页注册，云施工地址：。

（3）若用户忘记账号密码，可点击【找回密码】，通过用户注册时的手机号验证重新设置密码。

（4）用户可勾选【记住密码】来保存登录账号的密码3 软件界面介绍2.3 标题栏2.3.1 新建工程点击【新建工程】后即可新建一个空白工程。

2.3.2 打开工程点击【打开工程】，弹出【打开工程】窗体，首次打开为软件的安装地址：C:\GrandSoft\GCB\5.0\Bin，软件安装路径下内置有软件的案例工程2.3.3 保存1）、对于没有保存过的工程，点击【保存】，弹出【保存】路径选择窗体，首次保存路径为软件的安装地址：C: \GrandSoft\GCB\5.0\Bin，重新设置保存路径，输入保存工程的名称即可，2）、对于已保存过的工程，点击【保存】，不弹出【保存】路径，直接保存工程2.3.4 另存为点击【另存为】，弹出【另存为】路径选择窗体，首次另存路径为软件的安装地址：C:\GrandSoft\GCB\5.0\Bin，重新设置保存路径，输入保存工程的名称即可。

建筑工程平面布置图建筑工程平面布置图是一种用来展示建筑物内部结构和布局的图纸。

它是建筑设计师和工程师在开始建设之前必不可少的工具之一。

本文将介绍建筑工程平面布置图的作用、用途以及如何绘制。

一、作用与用途建筑工程平面布置图在建筑设计与施工过程中起着至关重要的作用。

它能够为设计团队提供一个全面的视角，从而更好地理解建筑物的内部结构和布局。

通过平面布置图，设计师可以准确地确定建筑物内部各个部分的位置和尺寸，为后续的施工工作提供准确的依据。

除了在设计阶段的作用外，建筑工程平面布置图在施工过程中也起到重要的指导作用。

施工人员可以根据平面布置图中的信息，确定建筑物内部各个构件的安装位置和关联关系，提高施工的准确性和效率。

此外，平面布置图还可以帮助监理人员进行工程质量的把控和验收工作。

二、绘制方法与要求绘制建筑工程平面布置图需要遵循一定规范和要求，以确保图纸的准确性和可读性。

以下是一些绘制建筑工程平面布置图的基本方法与要求：1. 使用专业绘图软件：绘制建筑工程平面布置图常用的软件有AutoCAD、SketchUp等。

使用专业绘图软件可以提高效率和准确性。

2. 比例尺的确定：建筑工程平面布置图应使用适当的比例尺，常见的有1:100和1:200。

比例尺的选择应根据图纸的尺寸和细节要求进行。

3. 图纸布局：图纸的布局应整洁美观，各个构件的位置应能清晰可见。

建议将重要的构件用粗线或不同颜色标注，以突出其位置和重要性。

4. 标注与尺寸：建筑工程平面布置图应标注各个构件的名称和编号，以便于后续的施工、验收和维护工作。

此外，还应标注尺寸和距离，以确保施工的准确性。

5. 图例与说明：建筑工程平面布置图应包含一个清晰的图例，对各种图形符号和颜色进行说明。

另外，可以在图纸旁边添加必要的文字说明，以便于人们理解和阅读图纸。

三、注意事项在绘制建筑工程平面布置图时，还需要注意以下一些事项，以确保图纸质量和准确性：1. 仔细核对数据：在绘制图纸之前，设计师需要仔细核对所有的数据和尺寸，以确保其准确性。

利用CAD进行现场勘测和建模的流程现场勘测和建模是建筑和工程项目中非常重要的环节。

利用CAD软件进行现场勘测和建模可以提高工作效率和准确度，减少错误和成本。

本文将介绍利用CAD进行现场勘测和建模的流程，帮助读者更好地掌握这一技巧。

首先，进行现场勘测是建立准确建模的基础。

在进行现场勘测之前，需要准备好合适的测量工具和设备，如测量仪器、三脚架、测量尺等。

在现场勘测过程中，需要测量并记录建筑物或工程场地的各种尺寸和参数。

这些尺寸和参数包括建筑物的高度、宽度、长度，房间和墙壁的尺寸，以及地面的轮廓等。

在测量时要保持准确度和一致性，可以使用多种测量技术，如激光测距等。

完成现场勘测后，就可以开始建模了。

首先，在CAD软件中创建一个新的文件，并设置好合适的单位和比例尺。

然后，根据测量结果，使用CAD软件中的绘图工具绘制建筑物或工程场地的平面图。

在绘制平面图时，可以使用CAD软件的命令和工具来准确地绘制建筑物的轮廓、房间的分区以及各种尺寸和标记。

可以使用CAD软件中的栅格和参考线来帮助对齐和绘制。

在完成平面图后，可以根据需要继续建立立面和剖面图。

通过建立立面图，可以展示建筑物或工程场地的不同侧面的外貌和结构。

在绘制立面图时，需要根据现场勘测的结果和设计要求，使用CAD软件的绘图工具和命令来绘制墙壁、窗口、门等建筑元素，并添加适当的尺寸和标记。

剖面图则可以展示建筑物或工程场地内部的结构和布置。

在绘制剖面图时，需要根据现场勘测结果和设计要求，使用CAD软件的剖面工具和命令来绘制建筑物的各种构造和布置，并添加适当的尺寸和标记。

绘制完成平面图、立面图和剖面图后，可以进一步进行三维建模。

三维建模可以更直观地展示建筑物或工程场地的外观和内部布局。

在CAD软件中，可以使用绘图工具和命令来绘制建筑物的各种三维元素，如墙壁、窗口、门、屋顶等，并根据现场勘测结果和设计要求进行适当的调整和布置。

可以根据需要，添加适当的纹理和材质，以及灯光效果，使建筑物或工程场地在虚拟环境中更真实和逼真。

第一章、软件概述本公司开发的《施工平面图绘制系统》软件.简化和集成了一些常见的绘图操作。

不仅在界面上十分友好.在操作过程中.我们只需移动和点击鼠标就能够完成平面图绘制工作。

不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程.您只需移动鼠标.就能够绘制一张完整而又漂亮的施工平面图。

施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。

软件专门制作了绘图按钮.只需要点击按钮.即可在图纸上完成这些特殊的线形绘制任务。

常用的图形.比如：塔吊、施工设施等.软件提供了一些特有的解决办法。

绘制塔吊时.软件专门为绘制塔吊制作了一个操作按钮.只需点击按钮.即可绘制一个塔吊.绘制好塔吊后.还可以移动其吊臂观看作业范围；绘制现场小品、施工设施、图例等可以通过绘制图块来轻松解决这些常用的图形绘制任务.在系统图库中.本公司已经为您准备了很多专用的标准图库.使得绘图变得相当轻松；绘制场地功能区.可以使用软件提供的填充功能.通过填充可以在不同功能区填充颜色和图元.这样可以很快绘制完功能区的分布图。

此外.软件还提供了强大的编辑功能.在绘图过程中.您可以一次性更改多个文本的格式.也可以一次性更改多个图形的填充类型等等。

第二章、运行界面简介一、软件界面本软件采用了标准的Windows界面.运行软件后.将出现软件主界面.如图所示：1、主菜单与工具栏1、”文件”2、编辑3、绘图4、修改5、显示6、窗口7、帮助2、绘图工具栏该工具栏作为绘图工具.分为常用绘图工具(工具栏左)、专业绘图工具（工具栏右）。

后面会详细叙述各绘图工具使用方法。

3、常用图库工具栏该图库位于软件右方.放置了各种常用图形.方便使用者调用.无需重复绘制.还可自己添加图形到该图库中。

4、图形操作工具栏该工具栏为界面底部.实现对图形的移动、旋转、加点、删点、圆角、断开等功能.后面将详述。

第三章、图形绘制与编辑一、新建平面图第一步、点击“文件”菜单.在弹出的菜单中选择”新建”。
