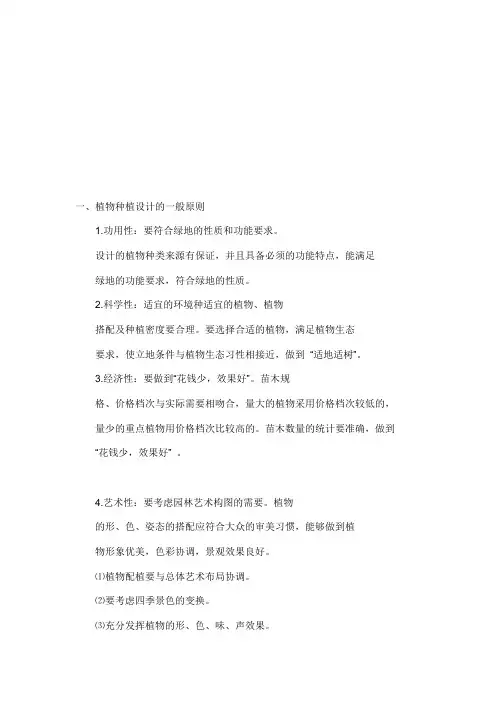

植物种植设计施工图的要点有哪些

植物种植设计施工图是植物种植施工、工程预结算、工程施工监量和验收的依据，它应能准确表达出种植设计的内容和意图。然而，在我国园要植物设计施工图制图方面还存在按图施工的可操作性不足，施工员难以理解设计意图，施工无法完会达到要求等问题。本

文探索如何在设计图纸中清楚地表达设计的思想、施工方法和后续

养护管理要求等，使其更具科学、合理性与可操作性。

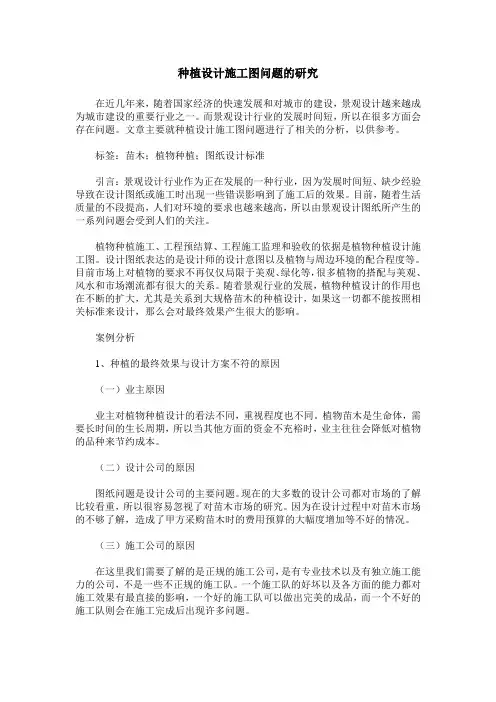

1、植物种植设计施工图的常见问题

1.1缺少对现状植物的表示

植物种植范围内往往有一些现状植物，从保护环境的角度出发，应尽量保留原有植物，特别是古树古木、大树及具有观赏价值的草本、灌木等。设计者往往只在施工图中用文字说明而没有图示现状

植物，使施工图的准确性不高和可操作性不强，有些甚至连说明都

没有，最后导致错伐植物，破坏环境。

1.2、图纸不全，图纸内容过于简单

建筑制图规范对建筑施工图中的总平面图与施工大样图分别有严格的规定，图纸的索引关系清晰，许多植物种植设计者能参照建筑

制图规范进行制图，设计文件完整可靠(如对在同一组群内要求的苗

木高度不一，同一种植物在不同位置种植时的苗木规格、整形形式

和施工技术要求不同等问题，用大样图图示清楚或在平面图中用文

字标注说明)，但还有一些是"一图了事"--只有一张植物种植设计总

平面图，没有大样图，图中的内容表达不清，施工人员无法完全理

解设计意图，现场施时临时更改设计的情况很普遍。

1.3、文字标注不准确

植物种植设计图普遍采用特定的图例表示各种植物类型，用文字(或数字编号)标注说明植物名称，而对不同种植点的植物规格要求、造型要求和重要点位的坐标等普遍都没有标注，造成按图施工的可

操作性不强，往往需要设计人员亲自选苗、到现场指导和定点放线，才能达到设计要求。这不利于分工合作，造成人力资源的浪费。

1.4、苗木表内容不统一

由于植物的有生命性特点，同一种植物的生长状况，形状姿态，人工整形修剪形式不一，所营造出来的景观有异，施工技术、养护

要求和工程营造也不同。我国现行的《风景园林图例图示标准》对

种植设计图中的苗木统计表示未做规定，有教材认为苗木表的内容

应包括：编号、树种、数量、规格、苗木来源和备注等内容，比较

普遍采用的苗木表的格式也包括：编号、树种、规格、种植面积、

种植密度、数量和备注等内容，少数图纸能做到在苗木表中包括植

物的拉丁学名、植物种植时和后续管理时的形状姿态，只工整形修

剪形式事特殊造型要求等。由于苗木表内容不统一，不仅对工程施

工带来不便，而且对工程预结算、工程招标、工程施工监理和验收

等工作带来困难。

2、现行的相关规范

1995年7月25日由建设部建标[1995]427号文发布编号为

CJJ67-95的《风景园林图例图示标准》，自1996年3月1日起实施。该标准中的第三、四部分分别对常见植物的平面及立面图例做

了规定与说明，使植物种植设计中常用图例图示有统一的制图标准，根据实践经验该标准尚存如下不足：

①对现状植物的图例夫规定;

②在用字母、数字和文字标注方面该标准只做原则性的规定而没细化;

③树冠形态的图例只有自然形而无人工整枝修剪形的规定;

④对苗木表的内容和格式没有统一规定。

3、园林植物种植设计施工图制图方法与图例探索

3.1、现状植物的表示

设计者结合植物现状条件，保留了大量乔灌木，其做法是应用全站仪普测设计范围内的大树位置坐标数据，套叠在现状地形图上，

绘出准确的植物现状图，利用此图指导方案设计与种植设计。在施

工图中，用乔木图例内加竖细线的方法区分原有树木与设计树木，

再在说明中讲明其区别(如果国家制图规范有这点规定，就不必再加

文字说明了)。

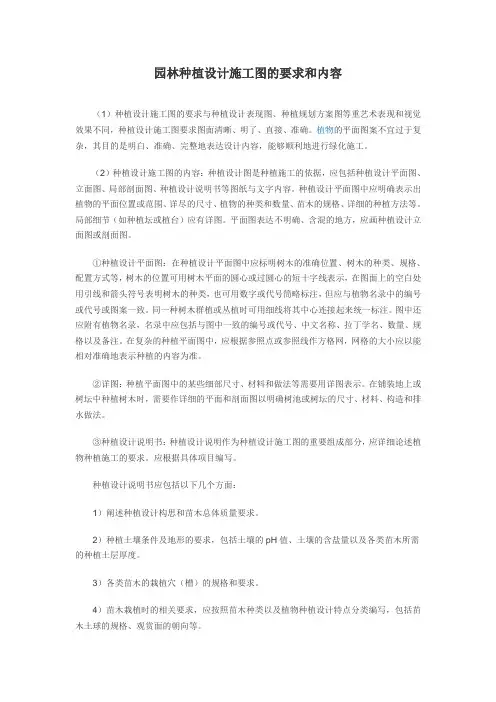

3.2、总图与分图、详图问题

设计范围的面积有大有小，技术要求有简有繁，如果一概都只画一张平面图很难表达清楚设计

思想与技术要求，制图时应分别对待处理，在"广州市白云山西

侧绿化休闲带绿化设计"中，由于设计范围面积大，设计者采用总平

面图(表达园与园之间的关系，总的苗木统计表)→各雷锋平面分图(表达在一个图中各地块的边界关系，该园的苗木统计表)→各地块

平面分图(表达地块内的详细植物种植设计，该地块的苗木统计表)，→重要位置的大样图，四级图纸层次来进行图纸文件的组织与制作，使设计文件能满足施工、招投标和工程预结算的要求。

对于景观要求细致的种植局部，施工图应有表达植物高低关系、植物造型形式的立面图、剖面图、参考图或文字说明与标注。

3.3、数字和文字标注

从制图和方便标注角度出发，植物种植形式可分为点状种植、片状种植和草

皮种植三种类型，可用不同的方法进行标注。

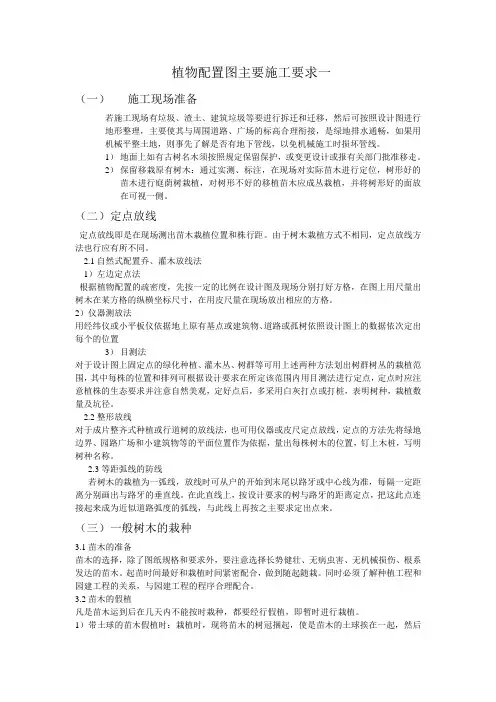

3.3.1、点状种植

点状种植有规则式与自由式种植两种。对于规则式的点状种植(如行道树，阵列式种植等)可用尺寸标注出株行距，始末树种植点

与参照物的距离。而对于自由式的点状种植(如孤植树)，可用坐标(采用AutoCAD辅助制图进，这点很容易做到)标注清楚种植点的位

置或采用三角形标注法进行标

点状种植植物往往对植物的造型形状、规格的要求较严格，应在施工图中表达清楚，除利用立面图、剖面图表示以外，可用文字来

加以标注，与苗木表相结合，用DQ、DG加阿拉伯数字分别表示点状

种植的乔木、灌木(DQ1、DQ2、DQ3、…DG1、DG2、DG3…)。

植物的种植修剪和造型代号可用罗马数字：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ…，分别代表自然生长形、圆球开、圆柱形、圆锥形……等。

3.3.2、片状种植

片状种植是指在特定的边缘界线范围内成片种植乔木、灌木和草本植物(除草皮外)的种植形式。对这种种植形式，施工图应绘出清

晰的种植范围边界线，标明植物名称、规格、密度等。对于边缘线

呈规则的几何形状的片状种植，可用尺寸标注方法标注，为施工放

线提供依据，而对边缘线呈不规则的自由线的片状种植，应绘方格

网放线图，文字标注方法见，与苗木表相结合，用PQ、PG加阿拉伯

数字分别表示片状种植的乔木、灌木。

3.3.3、草皮种植

草皮是在上述两种种植形式的种植范围以外的绿化种植区域种植，图例是用打点的方法表示，标注应标明其草坪名、规格及种植面积。

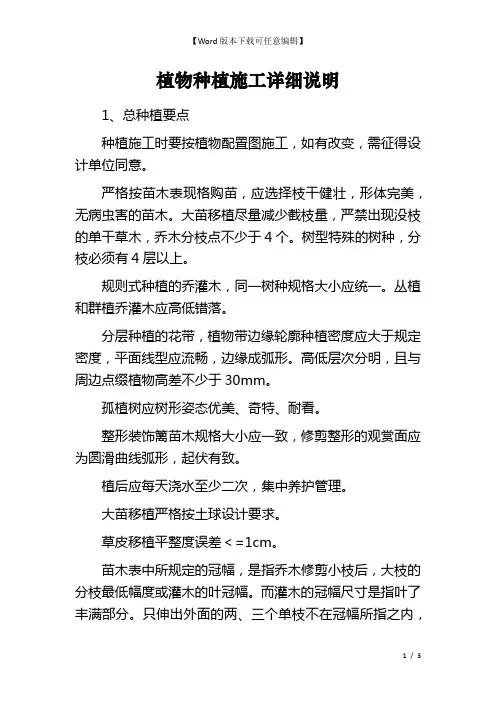

3.4、苗木表的内容与格式

苗木表主要作用是：①配合图面的植物编号标注，标明植物名称;②写出植物的拉丁学名，避免由于同名异物而造成的误解;③规

定种植施工所采用的苗木规格、造型要求、种植面积、密度和数量等。
