ANSYS典型动力学分析的方法和步骤

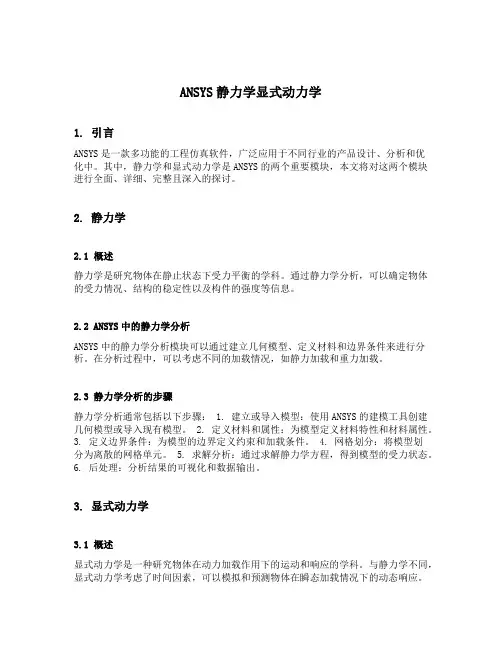

ANSYS静力学显式动力学1. 引言ANSYS是一款多功能的工程仿真软件，广泛应用于不同行业的产品设计、分析和优化中。

其中，静力学和显式动力学是ANSYS的两个重要模块，本文将对这两个模块进行全面、详细、完整且深入的探讨。

2. 静力学2.1 概述静力学是研究物体在静止状态下受力平衡的学科。

通过静力学分析，可以确定物体的受力情况、结构的稳定性以及构件的强度等信息。

2.2 ANSYS中的静力学分析ANSYS中的静力学分析模块可以通过建立几何模型、定义材料和边界条件来进行分析。

在分析过程中，可以考虑不同的加载情况，如静力加载和重力加载。

2.3 静力学分析的步骤静力学分析通常包括以下步骤： 1. 建立或导入模型：使用ANSYS的建模工具创建几何模型或导入现有模型。

2. 定义材料和属性：为模型定义材料特性和材料属性。

3. 定义边界条件：为模型的边界定义约束和加载条件。

4. 网格划分：将模型划分为离散的网格单元。

5. 求解分析：通过求解静力学方程，得到模型的受力状态。

6. 后处理：分析结果的可视化和数据输出。

3. 显式动力学3.1 概述显式动力学是一种研究物体在动力加载作用下的运动和响应的学科。

与静力学不同，显式动力学考虑了时间因素，可以模拟和预测物体在瞬态加载情况下的动态响应。

3.2 ANSYS中的显式动力学分析ANSYS中的显式动力学分析模块可以模拟各种动力加载条件下的物体运动和响应。

该模块可以用于模拟撞击、爆炸、碰撞、结构破坏等情况，并可以为工程师提供重要的设计参考信息。

3.3 显式动力学分析的步骤显式动力学分析通常包括以下步骤： 1. 建立或导入模型：与静力学分析相同，需要建立或导入模型。

2. 定义材料和属性：为模型定义材料特性和材料属性，以便模拟加载情况下的材料响应。

3. 定义边界条件：为模型的边界定义约束和加载条件，包括初始速度和力。

4. 网格划分：将模型划分为离散的网格单元。

5. 求解分析：通过求解显式动力学方程，得到模型在不同时间步长下的运动和响应。

ANSYS结构静力学与动力学分析教程第一章：ANSYS结构静力学分析基础ANSYS是一种常用的工程仿真软件，可以进行结构静力学分析，帮助工程师分析和优化设计。

本章将介绍ANSYS的基本概念、步骤和常用命令。

1.1 ANSYS的基本概念ANSYS是一款基于有限元方法的仿真软件，可以用于解决各种工程问题。

其核心思想是将结构分割成有限数量的离散单元，并通过求解线性或非线性方程组来评估结构的行为。

1.2 结构静力学分析的步骤进行结构静力学分析一般包括以下步骤：1）几何建模：创建结构的几何模型，包括构件的位置、大小和形状等信息。

2）网格划分：将结构离散为有限元网格，常见的有线性和非线性单元。

3）边界条件：定义结构的边界条件，如固定支座、力、力矩等。

4）材料属性：定义结构的材料属性，如弹性模量、泊松比等。

5）加载条件：施加外部加载条件，如力、压力、温度等。

6）求解方程：根据模型的边界条件和加载条件，通过求解线性或非线性方程组得到结构的响应。

7）结果分析：分析模拟结果，如应力、应变、变形等。

1.3 ANSYS常用命令ANSYS提供了丰富的命令，用于设置分析模型和求解方程。

以下是一些常用命令的示例：1）/PREP7：进入前处理模块，用于设置模型的几何、边界条件和材料属性等。

2）/SOLU：进入求解模块，用于设置加载条件和求解方程组。

3）/POST1：进入后处理模块，用于分析和可视化模拟结果。

4）ET：定义单元类型，如BEAM、SOLID等。

5）REAL：定义单元材料属性，如弹性模量、泊松比等。

6）D命令：定义位移边界条件。

7）F命令：定义力或压力加载条件。

第二章：ANSYS结构动力学分析基础ANSYS还可以进行结构动力学分析，用于评估结构在动态载荷下的响应和振动特性。

本章将介绍ANSYS的动力学分析理论和实践应用。

2.1 结构动力学分析的理论基础结构动力学分析是研究结构在动态载荷下的响应和振动特性的学科。

它基于质量、刚度和阻尼三个基本量，通过求解动态方程来描述结构的振动行为。

刚体运动学分析一、前处理1.创建分析项目双击主界面Toolbox中的Analysis System>Rigid Dynamics（刚体动力学）选项，在项目管理区创建分析项目A，如图所示。

2.定义材料数据1)双击项目A中的A2栏Engineering Data项，进入材料参数设置界面，在该界面下即可进行材料参数设置。

2)根据实际工程材料的特性，在Properties of Outline Row 2: Structure Steel表中可以修改材料的特性。

3)关闭A2:Engineering Data，返回到Workbench主界面，材料库添加完毕。

3.添加几何模型1)在A2栏的Geometry上单击鼠标右键，在弹出的快捷菜单中选择Import Geometry>Browse，此时会弹出“打开”对话框。

2)在弹出的对话框中选择文件路径，导入chap16几何体文件，此时A2栏Geometry后的？变为√，表示实体模型已经存在。

3)单击DM（DesignModeler）界面右上角的“关闭”按钮退出DM，返回到Workbench主界面。

4. 定义零件行为1)双击主界面项目管理区项目A中的A3栏Model项，进入Mechanical界面，在该界面下即可进行网格的划分、分析设置、结果查看等操作。

2)选择Mechanical界面左侧Outline树结构图中Geometry选项下的所有Solid，在Details of “Solid”中确保所有的Solid对象的Stiffness Behavior（刚度特性）均为Rigid（刚性），如图所示。

5.设置连接1)查看是否生成了Contact接触，如存在，则全部删除，如图所示。

2)选择Mechanical界面左侧Outline树结构图中的Connections对象，然后在工具箱中选择Body-Ground>Revolute，此时树结构图中出现Revolute对象。

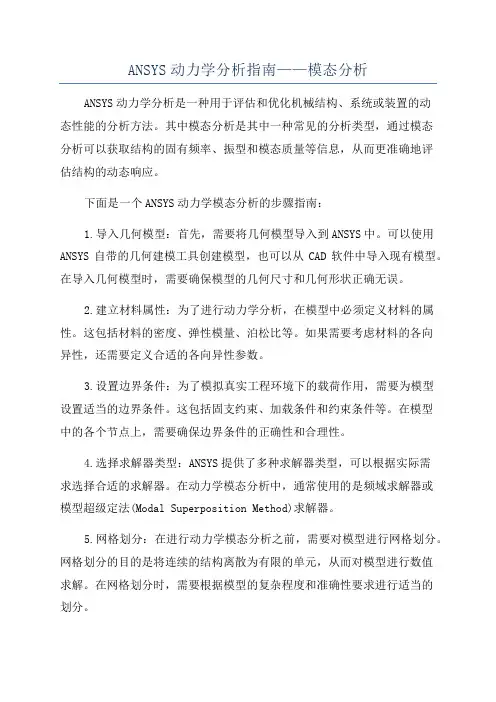

ANSYS动力学分析指南——模态分析ANSYS动力学分析是一种用于评估和优化机械结构、系统或装置的动态性能的分析方法。

其中模态分析是其中一种常见的分析类型，通过模态分析可以获取结构的固有频率、振型和模态质量等信息，从而更准确地评估结构的动态响应。

下面是一个ANSYS动力学模态分析的步骤指南：1.导入几何模型：首先，需要将几何模型导入到ANSYS中。

可以使用ANSYS自带的几何建模工具创建模型，也可以从CAD软件中导入现有模型。

在导入几何模型时，需要确保模型的几何尺寸和几何形状正确无误。

2.建立材料属性：为了进行动力学分析，在模型中必须定义材料的属性。

这包括材料的密度、弹性模量、泊松比等。

如果需要考虑材料的各向异性，还需要定义合适的各向异性参数。

3.设置边界条件：为了模拟真实工程环境下的载荷作用，需要为模型设置适当的边界条件。

这包括固支约束、加载条件和约束条件等。

在模型中的各个节点上，需要确保边界条件的正确性和合理性。

4.选择求解器类型：ANSYS提供了多种求解器类型，可以根据实际需求选择合适的求解器。

在动力学模态分析中，通常使用的是频域求解器或模型超级定法(Modal Superposition Method)求解器。

5.网格划分：在进行动力学模态分析之前，需要对模型进行网格划分。

网格划分的目的是将连续的结构离散为有限的单元，从而对模型进行数值求解。

在网格划分时，需要根据模型的复杂程度和准确性要求进行适当的划分。

6.设置求解参数：在进行动力学模态分析之前，需要设置一些求解参数。

这包括求解器的收敛准则、求解的频率范围和预期的模态数量等。

这些参数的设置可以影响到求解结果的准确性和计算效率。

7.进行模态分析：设置好求解参数后，可以进行动力学模态分析。

在分析过程中，ANSYS会通过计算结构的固有频率和振型来评估结构的动态响应。

如果需要获取更多的信息，可以通过后处理功能查看模态质量、模态阻尼和模态形状等结果。

ansys动⼒学分析全套讲解. .第⼀章模态分析§1.1模态分析的定义及其应⽤模态分析⽤于确定设计结构或机器部件的振动特性（固有频率和振型），即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动⼒学分析问题的起点，例如瞬态动⼒学分析、谐响应分析和谱分析，其中模态分析也是进⾏谱分析或模态叠加法谐响应分析或瞬态动⼒学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应⼒的结构进⾏模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶⽚等的模态分析，后者则允在建⽴⼀部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS产品家族中的模态分析是⼀个线性分析。

任⾮线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。

ANSYS提供了七种模态提取法，它们分别是⼦空间法、分块Lanczos法、PowerDynamics 法、缩减法、⾮对称法、阻尼法和QR阻尼法。

阻尼法和QR阻尼法允在结构中存在阻尼。

后⾯将详细介绍模态提取法。

§1.2模态分析中⽤到的命令模态分析使⽤所有其它分析类型相同的命令来建模和进⾏分析。

同样，⽆论进⾏种类型的分析，均可从⽤户图形界⾯（GUI）上选择等效于命令的菜单选项来建模和求解问题。

后⾯的“模态分析实例（命令流或批处理式）”将给出进⾏该实例模态分析时要输⼊的命令（⼿⼯或以批处理式运⾏ANSYS 时）。

⽽“模态分析实例（GUI式）” 则给出了以从ANSYS GUI中选择菜单选项式进⾏同⼀实例分析的步骤。

（要想了解如使⽤命令和GUI选项建模，请参阅<>）。

<>中有更详细的按字母顺序列出的ANSYS命令说明。

§1.3模态提取法典型的⽆阻尼模态分析求解的基本程是经典的特征值问题：其中：=刚度矩阵,=第阶模态的振型向量（特征向量）,=第阶模态的固有频率（是特征值）,=质量矩阵。

有多数值法可⽤于求解上⾯的程。

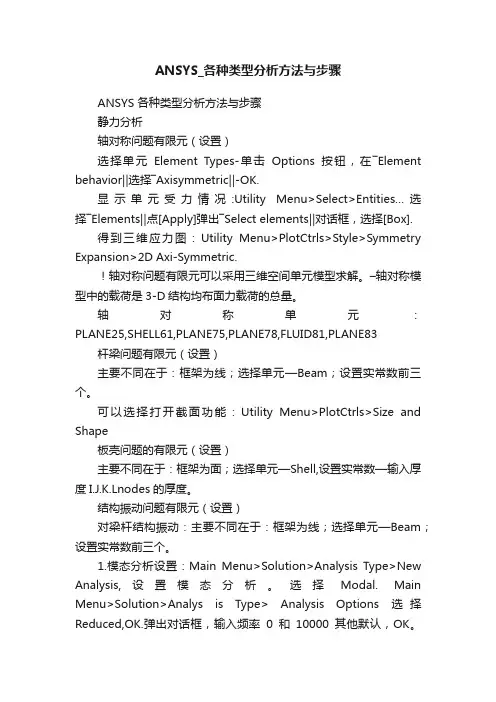

ANSYS_各种类型分析方法与步骤ANSYS 各种类型分析方法与步骤静力分析轴对称问题有限元（设置）选择单元Element Types-单击Options按钮，在―Element behavior‖选择―Axisymmetric‖-OK.显示单元受力情况:Utility Menu>Select>Entities…选择―Elements‖点[Apply]弹出―Select elements‖对话框，选择[Box].得到三维应力图：Utility Menu>PlotCtrls>Style>Symmetry Expansion>2D Axi-Symmetric.！轴对称问题有限元可以采用三维空间单元模型求解。

–轴对称模型中的载荷是3-D结构均布面力载荷的总量。

轴对称单元：PLANE25,SHELL61,PLANE75,PLANE78,FLUID81,PLANE83 杆梁问题有限元（设置）主要不同在于：框架为线；选择单元—Beam；设置实常数前三个。

可以选择打开截面功能：Utility Menu>PlotCtrls>Size and Shape板壳问题的有限元（设置）主要不同在于：框架为面；选择单元—Shell,设置实常数—输入厚度I.J.K.Lnodes的厚度。

结构振动问题有限元（设置）对梁杆结构振动：主要不同在于：框架为线；选择单元—Beam；设置实常数前三个。

1.模态分析设置：Main Menu>Solution>Analysis Type>New Analysis,设置模态分析。

选择Modal. Main Menu>Solution>Analys is Type> Analysis Options选择Reduced,OK.弹出对话框，输入频率0和10000其他默认，OK。

Main Menu>Solution>Master DOFs>Program Selected在主自由度―NTOT‖输入―420‖，即结点数的2倍。

ANSYS动力学分析指南——谱分析引言ANSYS是一款功能强大的有限元分析软件，可以用于进行各种工程分析，包括力学、流体力学、电磁学等。

在动力学分析中，谱分析是一种常用的方法，用于研究结构在不同频率下的响应。

本文将介绍ANSYS中进行谱分析的方法与步骤。

谱分析的基本原理谱分析是将信号分解为不同频率的成分的一种方法。

在动力学分析中，我们关注的是结构在不同频率下的响应。

对于一个复杂的结构，可以将其响应信号通过傅里叶变换的方法分解为各个频率的成分，得到结构在不同频率下的振动模态。

基于频率的谱分析基于频率的谱分析是将预定义的频率作用于结构，计算其响应。

具体步骤如下：1.打开ANSYS软件，导入要进行谱分析的结构模型。

2.在“工作空间”中选择“动力学”模块，并创建一个新的工程。

3.在“属性”窗口中，选择“谱预定义”选项，并设置要使用的频率范围。

4.设置谱分析的加载方式，可以选择“振动”或“随机”。

5.设置谱分析的时间范围和步长。

6.点击“求解”按钮，进行谱分析计算，并观察结果的振动模态。

基于自由振动模态的谱分析基于自由振动模态的谱分析是利用结构的固有振动模态来分析其在不同频率下的响应。

具体步骤如下：1.打开ANSYS软件，导入要进行谱分析的结构模型。

2.在“工作空间”中选择“动力学”模块，并创建一个新的工程。

3.在“属性”窗口中，选择“自由振动”选项，并进行模态分析，得到结构的固有振动模态。

4.在“谱响应”窗口中，选择要进行谱分析的频率范围。

5.设置谱分析的时间范围和步长。

6.点击“求解”按钮，进行谱分析计算，并观察结果的振动模态。

注意事项在进行谱分析时，需要注意以下几点：1.设置合适的频率范围和步长，以保证获得准确的谱分析结果。

2.结构的刚度、材料性质等参数都会对谱分析结果产生影响，需要进行合理的设置。

3.谱分析是一种近似方法，其结果可能与实际情况有所差异，需要进行合理的解释和判断。

结论谱分析是一种常用的分析方法，在动力学分析中具有重要的应用价值。

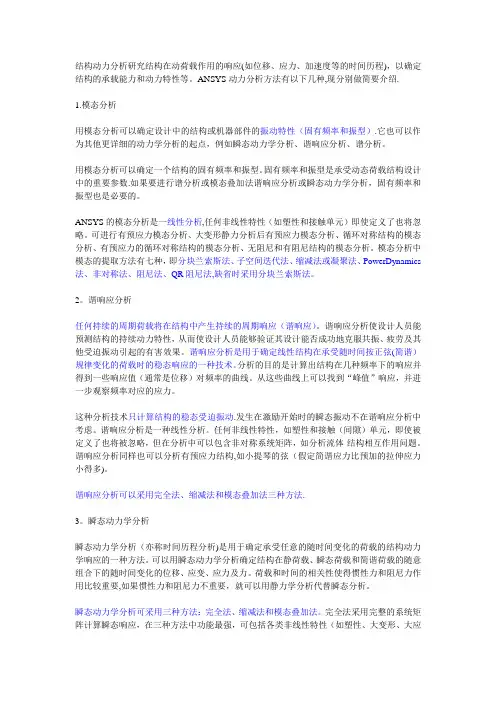

结构动力分析研究结构在动荷载作用的响应(如位移、应力、加速度等的时间历程)，以确定结构的承载能力和动力特性等。

ANSYS动力分析方法有以下几种,现分别做简要介绍.1.模态分析用模态分析可以确定设计中的结构或机器部件的振动特性（固有频率和振型）.它也可以作为其他更详细的动力学分析的起点，例如瞬态动力学分析、谐响应分析、谱分析。

用模态分析可以确定一个结构的固有频率和振型。

固有频率和振型是承受动态荷载结构设计中的重要参数.如果要进行谱分析或模态叠加法谐响应分析或瞬态动力学分析，固有频率和振型也是必要的。

ANSYS的模态分析是一线性分析,任何非线性特性（如塑性和接触单元）即使定义了也将忽略。

可进行有预应力模态分析、大变形静力分析后有预应力模态分析、循环对称结构的模态分析、有预应力的循环对称结构的模态分析、无阻尼和有阻尼结构的模态分析。

模态分析中模态的提取方法有七种，即分块兰索斯法、子空间迭代法、缩减法或凝聚法、PowerDynamics 法、非对称法、阻尼法、QR阻尼法,缺省时采用分块兰索斯法。

2。

谐响应分析任何持续的周期荷载将在结构中产生持续的周期响应（谐响应）。

谐响应分析使设计人员能预测结构的持续动力特性，从而使设计人员能够验证其设计能否成功地克服共振、疲劳及其他受迫振动引起的有害效果。

谐响应分析是用于确定线性结构在承受随时间按正弦(简谐）规律变化的荷载时的稳态响应的一种技术。

分析的目的是计算出结构在几种频率下的响应并得到一些响应值（通常是位移）对频率的曲线。

从这些曲线上可以找到“峰值”响应，并进一步观察频率对应的应力。

这种分析技术只计算结构的稳态受迫振动.发生在激励开始时的瞬态振动不在谐响应分析中考虑。

谐响应分析是一种线性分析。

任何非线性特性，如塑性和接触（间隙）单元，即使被定义了也将被忽略，但在分析中可以包含非对称系统矩阵，如分析流体-结构相互作用问题。

谐响应分析同样也可以分析有预应力结构,如小提琴的弦（假定简谐应力比预加的拉伸应力小得多)。

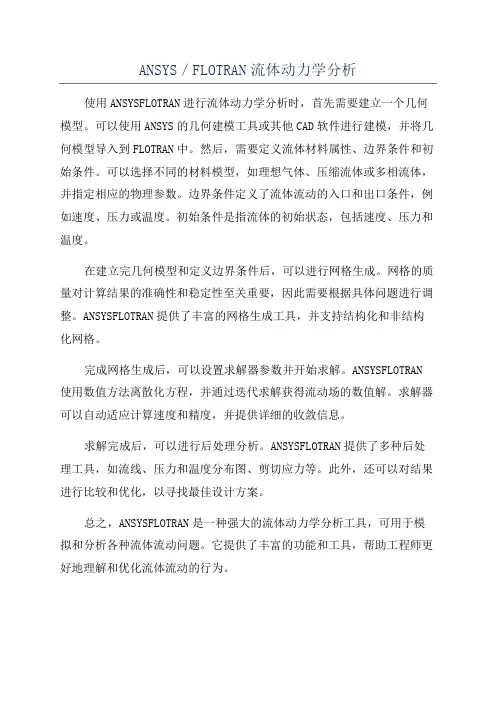

ANSYS／FLOTRAN流体动力学分析
使用ANSYSFLOTRAN进行流体动力学分析时，首先需要建立一个几何模型。

可以使用ANSYS的几何建模工具或其他CAD软件进行建模，并将几何模型导入到FLOTRAN中。

然后，需要定义流体材料属性、边界条件和初始条件。

可以选择不同的材料模型，如理想气体、压缩流体或多相流体，并指定相应的物理参数。

边界条件定义了流体流动的入口和出口条件，例如速度、压力或温度。

初始条件是指流体的初始状态，包括速度、压力和温度。

在建立完几何模型和定义边界条件后，可以进行网格生成。

网格的质量对计算结果的准确性和稳定性至关重要，因此需要根据具体问题进行调整。

ANSYSFLOTRAN提供了丰富的网格生成工具，并支持结构化和非结构化网格。

完成网格生成后，可以设置求解器参数并开始求解。

ANSYSFLOTRAN 使用数值方法离散化方程，并通过迭代求解获得流动场的数值解。

求解器可以自动适应计算速度和精度，并提供详细的收敛信息。

求解完成后，可以进行后处理分析。

ANSYSFLOTRAN提供了多种后处理工具，如流线、压力和温度分布图、剪切应力等。

此外，还可以对结果进行比较和优化，以寻找最佳设计方案。

总之，ANSYSFLOTRAN是一种强大的流体动力学分析工具，可用于模拟和分析各种流体流动问题。

它提供了丰富的功能和工具，帮助工程师更好地理解和优化流体流动的行为。

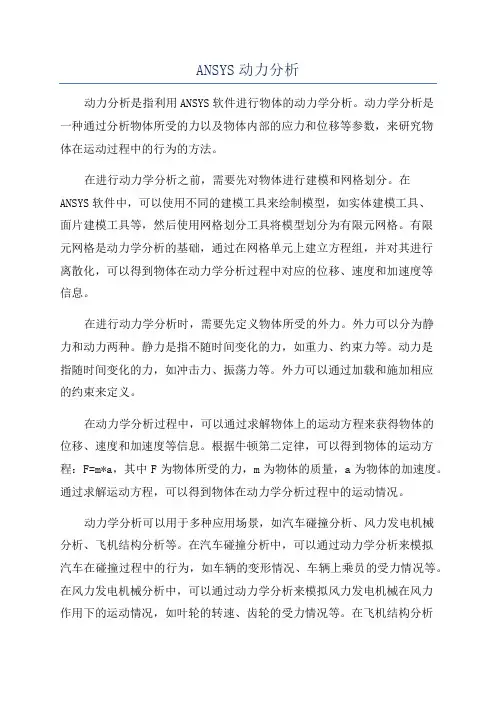

ANSYS动力分析动力分析是指利用ANSYS软件进行物体的动力学分析。

动力学分析是一种通过分析物体所受的力以及物体内部的应力和位移等参数，来研究物体在运动过程中的行为的方法。

在进行动力学分析之前，需要先对物体进行建模和网格划分。

在ANSYS软件中，可以使用不同的建模工具来绘制模型，如实体建模工具、面片建模工具等，然后使用网格划分工具将模型划分为有限元网格。

有限元网格是动力学分析的基础，通过在网格单元上建立方程组，并对其进行离散化，可以得到物体在动力学分析过程中对应的位移、速度和加速度等信息。

在进行动力学分析时，需要先定义物体所受的外力。

外力可以分为静力和动力两种。

静力是指不随时间变化的力，如重力、约束力等。

动力是指随时间变化的力，如冲击力、振荡力等。

外力可以通过加载和施加相应的约束来定义。

在动力学分析过程中，可以通过求解物体上的运动方程来获得物体的位移、速度和加速度等信息。

根据牛顿第二定律，可以得到物体的运动方程：F=m*a，其中F为物体所受的力，m为物体的质量，a为物体的加速度。

通过求解运动方程，可以得到物体在动力学分析过程中的运动情况。

动力学分析可以用于多种应用场景，如汽车碰撞分析、风力发电机械分析、飞机结构分析等。

在汽车碰撞分析中，可以通过动力学分析来模拟汽车在碰撞过程中的行为，如车辆的变形情况、车辆上乘员的受力情况等。

在风力发电机械分析中，可以通过动力学分析来模拟风力发电机械在风力作用下的运动情况，如叶轮的转速、齿轮的受力情况等。

在飞机结构分析中，可以通过动力学分析来模拟飞机在起飞、着陆等过程中的变形和受力情况，从而评估飞机结构的稳定性和安全性。

动力学分析在工程设计和科学研究中有着广泛的应用。

通过动力学分析，可以预测物体在运动过程中的变形和破坏情况，从而指导工程设计和制造过程。

此外，动力学分析还可以用来验证理论模型和进行参数敏感性分析，从而改进和优化设计方案。

总之，ANSYS动力学分析是一种通过分析物体所受的力以及物体内部的应力和位移等参数，来研究物体在运动过程中的行为的方法。

ANSYS动力学分析指南——谱分析§4.1谱分析的定义谱分析是一种将模态分析的结果与一个已知的谱联系起来计算模型的位移和应力的分析技术。

谱分析替代时间－历程分析，主要用于确定结构对随机载荷或随时间变化载荷(如地震、风载、海洋波浪、喷气发动机推力、火箭发动机振动等等)的动力响应情况。

§4.2什么是谱谱是谱值与频率的关系曲线，它反映了时间－历程载荷的强度和频率信息。

ANSYS的谱分析有三种类型：·响应谱分析Ø单点响应谱（Single-point Response Spectrum，SPRS）Ø多点响应谱（Multi-point Response Spectrum，MPRS）·动力设计分析方法（Dynamic Design Analysis Method，DDAM）·功率谱密度（Power Spectral Density，PSD）在ANSYS/Professional产品中只提供单点响应谱方法。

§4.2.1响应谱分析一个响应谱代表单自由度系统对一个时间－历程载荷函数的响应，它是一个响应与频率的关系曲线，其中响应可以是位移、速度、加速度、力等。

响应谱又分为如下两种形式：§4.2.1.1单点响应谱在模型的一个点集上定义一条(或一族)响应谱曲线，例如在所有支撑处，图4-1（a）所示。

ANSYS/LinearPlus program中只能进行单点响应谱分析。

§4.2.1.2多点响应谱在模型的不同点集上定义不同的响应谱曲线，图4-1（b）所示。

图4-1单点响应谱和多点响应谱§4.2.2动力设计分析方法该法是一种用于分析船用装备抗振性的技术，它所使用的谱是从美国海军研究实验室报告(NRL－1396)中一系列经验公式和振动设计表得来的。

§4.2.3功率谱密度功率谱密度谱是一种概率统计方法，是对随机变量均方值的量度。

ANSYS三种动力学分析方法的一般步骤
完全法瞬态动力分析（在ANSYS/Multiphsics、ANSYS/Mechauioal及ANSYS/Structural中可用）由以下步骤组成：
1.建造模型
2.建立初始条件
3.设置求解控制
4.设置其他求解选项
5.施加载荷
6.存储当前载荷步的载荷设置
7.重复步骤3-6定义其他每个载荷步
8.备份数据库
9.开始瞬态分析
10.退出求解器
11.观察结果
模态叠加法通过乘以放大系数后的振型（从模态分析得到）叠加求和来计算结构的动力学响应。

这种方法在ANSYS/Multiphysics、ANSYS/Mechanical、ANSYS/Structural及ANSYS/Professional中是可用的。

使用这种方法的过程由五个主要步骤组成：
1.建造模型；
2.获取模态解；
3.获取模态叠加法瞬态分析解；
4.扩展模态叠加解；
5.观察结果。

缩减（Reduced）法是用缩减矩阵来计算动力学响应，在ANSYS/Multiphysics，ANSYS/Mechanical及ANSYS/Structural中均可采用。

如果在分析中不准备包含非线性特性（除了简单的节点对节点接触），就可以考虑使用这种方法。

缩减法瞬态动力学分析的过程由五个主要步骤组成：
1.建造模型；
2.获取缩减解；
3.观察缩减法求解结果；
4.扩展解（扩展处理）；
5.观察已扩展解的结果。

在这些步骤中，第一步和完全法中的相同，不过不允许有非线性特性（简单的节点对节点接触除外，它是被指定为间隙条件而非单元类型）。

其它步骤的细节在下面解释。

ANSYS转子动力学分析ANSYS转子动力学分析是一种通过ANSYS软件进行转子系统的动力学仿真分析方法。

转子动力学分析是用于研究和评估机械设备中转子系统动力学性能的一种方法。

它可以帮助工程师了解转子系统的受力、振动、疲劳寿命等关键参数，并优化设计以提高系统的稳定性和可靠性。

在进行ANSYS转子动力学分析时，首先需要建立转子系统的几何模型。

这可以通过CAD软件绘制转子的三维模型，然后将模型导入到ANSYS中进行后续分析。

在建立几何模型时，需要考虑转子的形状、尺寸、支撑结构等因素，并确定转子系统的边界条件。

建立几何模型后，需要定义转子的材料性质。

转子的材料性质对其受力和振动特性有着重要影响。

常见的转子材料包括金属、复合材料等。

在ANSYS中，可以通过指定材料的弹性模量、泊松比、密度等参数来定义转子的材料性质。

在进行ANSYS转子动力学分析时，需要考虑转子的受力和激振源。

转子受力包括离心力、惯性力、外部载荷等，可以通过动力学方程来描述。

而激振源可以是旋转不平衡、激励力等，可以通过在特定位置施加外部载荷来模拟。

转子动力学分析的关键步骤是求解转子系统的运动方程。

在ANSYS中，可以通过有限元方法来离散化转子系统，将其分解为有限数量的节点和单元，然后使用动力学方程对节点进行求解。

需要注意的是，转子系统通常是一个大型非线性动力学系统，需要进行迭代求解才能获得准确的结果。

在求解转子系统的运动方程后，可以通过后处理分析来获取有关转子动力学性能的参数。

常见的参数包括转子的振动幅值、振动速度、应力、疲劳寿命等。

这些参数可以用于评估转子系统的稳定性和可靠性，帮助工程师优化设计并提高系统的性能。

总之，ANSYS转子动力学分析是一种通过ANSYS软件进行转子系统的动力学仿真分析方法。

通过建立几何模型、定义材料性质、求解运动方程和后处理分析，可以评估转子系统的动力学性能，并优化设计以提高系统的稳定性和可靠性。

ANSYS动⼒学分析的⼏个⼊门例⼦ANSYS动⼒学分析的⼏个⼊门例⼦问题⼀：悬臂梁受重⼒作⽤发⽣⼤变形，求其固有频率。

基本过程：1、建模2、静⼒分析NLGEOM,ONPSTRES,ON3、求静⼒解4、开始新的求解：modalPSTRES,ONUPCOORD,1,ON 修正坐标PSOLVE...5、扩展模态解6、察看结果/PREP7ET,1,BEAM189 !使⽤beam189梁单元MPTEMP,,,,,,,,MPTEMP,1,0MPDA TA,EX,1,,210e9MPDA TA,PRXY,1,,0.3MPDA TA,DENS,1,,7850SECTYPE, 1, BEAM, RECT, secA, 0 !定义梁截⾯secA SECOFFSET, CENT SECDA TA,0.005,0.01,0,0,0,0,0,0,0,0K, ,,,, !建模与分⽹K, ,2,,,K, ,2,1,,LSTR, 1, 2LA TT,1, ,1, , 3, ,1LESIZE,1, , ,20, , , , ,1LMESH, 1FINISH/SOL !静⼒⼤变形求解ANTYPE,0NLGEOM,1PSTRES,ON !计及预应⼒效果DK,1, , , ,0,ALL, , , , , ,ACEL,0,9.8,0, !只考虑重⼒作⽤TIME,1AUTOTS,1NSUBST,20, , ,1KBC,0SOLVEFINISH/SOLUTIONANTYPE,2 !进⾏模态求解MSA VE,0MODOPT,LANB,10MXPAND,10, , ,0 !取前⼗阶模态PSTRES,1 !打开预应⼒效应MODOPT,LANB,10,0,0, ,OFFUPCOORD,1,ON !修正坐标以得到正确的应⼒PSOLVE,TRIANG !三⾓化矩阵PSOLVE,EIGLANB !提取特征值和特征向量FINISH/SOLUEXPASS,1 !扩展模态解PSOLVE,EIGEXPFINISH/POST1SET,LIST !观察结果FINISH此主题相关图⽚如下：问题⼆：循环对称结构模态分析这是ANSYS HELP⾥的例⼦，但那个命令流似乎有些问题，下⾯是整理过的命令流。

如何使用ANSYSFluent进行流体动力学分析和模拟1. 概述ANSYS Fluent是一款强大的流体动力学分析和模拟软件，广泛应用于工程、航空航天、汽车、能源等领域。

本文将介绍如何使用ANSYS Fluent进行流体动力学分析和模拟，并分为以下几个章节展开讲解。

2. 准备工作在开始使用ANSYS Fluent之前，首先需要准备工作。

包括安装软件、了解软件的基本操作和界面、准备模拟所需的几何模型和边界条件等。

在准备工作中，还需要选择合适的流体模型、物理模型、边界条件和网格划分方案。

3. 建立几何模型在使用ANSYS Fluent进行流体动力学分析和模拟之前，首先需要建立几何模型。

可以通过CAD软件进行建模，然后导入到ANSYS Fluent中。

在建立几何模型的过程中，需要考虑物体的形状、大小、结构等因素，并根据需要设定不同的边界条件。

4. 设定边界条件在进行流体动力学分析和模拟时，边界条件的设置是非常重要的。

边界条件可以分为入口边界条件、出口边界条件和壁面边界条件等。

入口边界条件可以设置进口速度、温度和浓度等；出口边界条件可以设置出口压力和涡量等；壁面边界条件可以设置壁面粗糙度、热传导和传质等。

通过合理设置边界条件，可以得到准确的分析结果。

5. 网格划分网格划分是进行流体动力学分析和模拟的关键步骤之一。

通过将几何模型划分成小的网格单元，可以对流体的运动进行离散化处理。

网格划分的质量直接影响到计算结果的准确性和计算的效率。

在进行网格划分时，需要考虑流场的特征，选择合适的网格类型和网格密度。

6. 模拟设置在进行流体动力学分析和模拟之前，还需要进行一些模拟设置。

包括选择适当的求解器、设定求解精度和收敛准则等。

不同的流体问题需要选择不同的求解器，如稳态问题可以选择压力-速度耦合求解器，非稳态问题可以选择显式求解器。

通过合理设置模拟参数，可以加快计算过程和提高计算精度。

7. 运行模拟在完成模拟设置后，可以开始运行模拟。

ansys刚体动力学速度曲线
ANSYS中的刚体动力学模块可以用来分析刚体在各种载荷作
用下的运动行为。

在进行速度曲线分析时，需要先定义初始条件和载荷，并设置好模拟所需的参数。

以下是一般步骤：
1. 创建几何模型：在ANSYS中创建一个几何模型，可以使用
几何建模模块或导入已有的几何模型。

2. 定义边界条件：确定刚体的约束条件和初始条件。

可以设置物体的固定边界条件（如禁止刚体的平移或旋转），以及初始速度和位置等。

3. 应用载荷：通过定义力、压力、加速度或自定义的载荷来模拟刚体受到的外部作用力。

4. 设置求解器参数：选择适当的求解器和时间步长，并设置模拟的总时间。

5. 运行求解过程：执行求解器以模拟刚体在给定条件下的运动。

6. 可视化结果：根据需要，可以可视化分析结果，包括速度曲线。

具体的速度曲线输出方式和设置参数的具体值可以根据具体情况而定。
