水轮发电机的构造
本课件2012年8月重新编辑(将图片黑底色更换为白色)
水轮机的转速都比较低,特别是立式水轮机,为了能发出50Hz的交流电,水轮发电机采用多对磁极结构,对于每分钟120转的水轮发电机,需要25对磁极。由于过多磁极不易看清结构,本课件介绍一个有12对磁极的水轮机发电机模型。
水轮发电机的转子采用凸极式结构,图1是发电机的磁轭与磁极,磁极安装在磁轭上,磁轭是磁极磁力线的通路,发电机模型有南北相间的24个磁极,每个磁极上都绕有励磁线圈,励磁电源由安装在主轴端头的励磁发电机提供,或由外部的晶闸管励磁系统提供(由集电环向励磁线圈供电)。
图1 水轮发电机转子有多对磁极
磁轭安装在转子支架上,在转子支架中心安有发电机主轴,在主轴的上端头安装有励磁发电机或集电环。见图2。
图2 水轮发电机转子
发电机定子铁芯由导磁良好的硅钢片叠成,在铁芯内圆均匀分布着许多槽,
用来嵌放定子线圈,见图3。
图3 水轮发电机定子铁芯
定子线圈嵌放在定子槽内,组成三相绕组,每相绕组由多个线圈组成,按一定规律排列,
见图4。
图4 水轮发电机定子绕组
水轮发电机安装在由混凝土浇筑的机墩上,在机墩上安装机座,机座是定子铁芯的安装基座,也是水轮发电机的外壳,在机座外壳安装有散热装置,降低发电机冷却空气的温度;在机墩上还安装下机架,下机架有推力轴承,用来安装发电机转子,推力轴承可承受转子的重量与振动、冲击等力。见图5。
图5 水轮发电机机墩、机座、下机架
在机座上安装定子铁芯与定子线圈,见图6。
图6 水轮发电机的定子
转子插在定子中间,与定子有很小间隙,转子由下机架的推力轴承支撑,可以自由旋转,见图7。
水轮机结构
一、简介
(一)、简介
水轮机是水电厂将水轮转换为机械能的重要设备。
1、按能量方式转换的不同,它可分为反击式和冲击式两类。反击型
利用水流的压能和动能,冲击型利用水流动能。
2、反击式中又分为混流、轴流、斜流和贯流四种;
3、冲击式中又分为水斗、斜击和双击式三种。

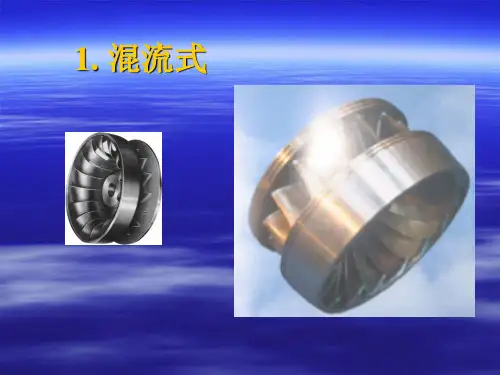

1)、混流式:
水流从四周沿径向进入转轮,近似轴向流出
应用水头范围:30m~700m
特点:结构简单、运行稳定且效率高
2)、轴流式
水流在导叶与转轮之间由径向运动转变为轴向流动
应用水头:3~80m
特点:适用于中低水头,大流量水电站
分类:轴流定桨、轴流转桨
3)、冲击式
转轮始终处于大气中,来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流,冲击转轮叶片作功。
水头范围:300~1700m
适用于高水头,小流量机组。
(二)、水轮机主要类型归类
二、水轮机主要基本参数
1、水轮机主要基本参数
水头:Hg、H、Hmax、Hmin、Hr(设计水头)
流量:Q
转速:f=np/60
出力:N=9.81QHη(Kw)
效率:η
2、水轮机型式代号
混流式:HL
斜流式:XL
轴流转桨式:ZZ
轴流定桨式:ZD
冲击(水斗式):CJ
双击式:SJ
斜击式:XJ
贯流转桨式:GZ
贯流定桨式:GD
对于可逆式,在其代号后增加N
3、混流式水轮机
型号:HL100—LJ—210
HL:代表混流式水轮机
100:转轮型号(也称比转速)

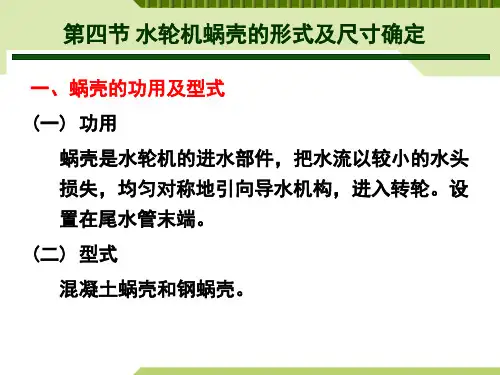

LJ:立式金属蜗壳
210:转轮直径(210厘米)
4、轴流式水轮机
ZZ560—LH—1130
ZZ:轴流转桨式水轮机
560:转轮型号
LH:立式混凝土蜗壳
1130:表示转轮直径为1130厘米
