马可尼OMS1664光传输设备资料重点讲义资料

格式：doc
大小：389.50 KB
文档页数：27

下载文档原格式

贝尔阿尔卡特传输产品培训

DDF（数字配线架）
1662SMC－设备外观 1.8
❖ 2-5，16－18为接入区，可以插入接口盘
❖ 7－14为端口区，可以插入处理盘
❖ 6，15可以插入SYNTHX综合处理盘
❖ 1 CONGI（设备控制盘） ❖ 1，20 CONGI或SERGI（服
务控制盘）
1662SMC－单盘外观
❖ 2：单盘串号，每个单盘都不同，如FA3A04854
LS 线路系统
VIDEO 视频编解码器
网管维护软件介绍
> 1320CT：本地维护终端 > 1353SH：网元层管理系统 > 1352CM：网元层管理系统 > 1354RM：区域子网管理系统 > 1354NP：DXC4/4骨干网网络恢复业务管理系统 > 1354NN：多厂商网管集成系统 > 1355VPN：服务层虚拟专网管理系统
❖ 3：单盘名称，如P63E1
1662SMC－端口盘和接口盘槽位对应关系
❖ P63E1，P63E1N需要 A63E1提供63个2M接入能力
❖ P63E1/P63E1N也可以由 A21E1提供21个2M的接入能力
1662SMC－端口盘和接口盘槽位对应关系（2）
❖ P3E3T3需要A3E3或A3T3 提供三个35/45M接入能力
上海贝尔阿尔卡特传输产品培训
宁夏分公司李勃
新一代的OMSN
2Mbits/s 34/45Mbits/s
140Mbits/s ATM
ETHERNET
❖ 设备硬件保护设备倒换保护:EPS
❖ 网络保护 MSP SNCP 2纤复用段保护环 4纤复用段保护环 D&C
STM-1 STM-4 STM-16 STM-64

一级建造师(通信)讲义----第06讲 1L411010通信网(六)

1L411020光传输系统需掌握的知识点：掌握光通信系统的构成掌握SDH设备的构成及功能掌握DWDM设备的构成及功能1L411021掌握光通信系统的构成需掌握的知识点：一、光纤通信系统（包括三、光传输设备）二、光传输媒质四、光通信系统传输网技术体制五、光波分复用（WDM)光通信系统通常指光纤传输通信系统,是目前通信系统中最常用的传输系统．掌握光纤传输系统的基本原理是了解光通信的窗口．一、光纤通信系统（包括三、光传输设备）1．光纤通信是以光波作为载频,以光导纤维(简称光纤)作为传输媒介,遵循相应的技术体制的一种通信方式．最基本的光纤通信系统是由光发射机（光发送机）,光纤线路(光缆和光中继器)和光接收机组成．图1L411021-1是光纤通信系统组成示意图。

光传输设备主要包括：光发送机、光接收机、光中继器。

1)光发送机：光发送机的作用是将数字设备的电信号转换为光信号，调节并处理成为满足一定条件的光信号后送入光纤中传输。

光发送机的组成如图1L411021-2。

图1L411021-2是光发送机组成框图。

光源是光发送机的关键器件，它产生光纤通信系统所需要的载波；输入接口在电／光之间解决阻抗、功率及电位的匹配问题；线路编码包括码型转换和编码；调制电路将电信号转变为调制电流，以便实现对光源输出功率的调节。

图1L411021-2光发送机组成图光纤通信系统通常采用数字编码,强度调制,直接检波方式调制方式．2)光接收机：光接收机的作用是把经过光纤传输后，脉冲幅度被衰减、宽度被展宽的弱光信号转变为电信号，并放大、再生恢复出原来的信号。

3)光中继器：光中继器的作用是将通信线路中传输一定距离后衰弱、变形的光信号恢复再生，以便继续传输。

二、光传输媒质1．光纤是光通信系统最普遍和最重要的传输媒质，它由单根玻璃纤芯、紧靠纤芯的包层、一次涂覆层以及套塑保护层组成。

光在光纤中传播，会产生信号的衰减和畸变，其主要原因是光纤中存在损耗和色散。

考试大纲解析(地面)

《地面通信系统与业务》部分解析11

2. 地面系统的通信程序考纲内容

2.3 DSC遇险呼叫的接收与处理程序在VHF CH70上接收到DSC遇险呼叫的处理程序在MF 2187.5kHz上接收到DSC遇险呼叫的处理程序在HF上接收到DSC遇险呼叫的处理程序 DSC遇险收妥序列 DSC遇险转发序列无线电话遇险收妥格式接收海岸电台的遇险转发解析：在教材中介绍VHF/MF/HF波段接收遇险呼叫的处理程序时，既考虑了国际通信规则和现实通信的可操作性（比如：通信规则要求先RCC同意，后收妥问题，教材中是先收妥，再通告）
《地面通信系统与业务》部分解析6
地面通信系统的基础知识考纲内容在讲授时要注意的几点问题：
不能讲授太深，让学员有认知上的困难。概念要讲授清楚。结合图形：如信号的调制与解调中重点使用频谱图、
波形图来介绍，直观，学员易接受。结合案例讲授，特别是在讲授各波段电波的特点时，一定要有案例。
个人\地面通信系统基础知识.ppt
《地面通信系统与业务》部分解析7

2. 掌握地面系统的通信程序

2.1 地面通信系统的专用频率及应用 2.2 地面通信系统的遇险报警与遇险信息发送的通信程序 2.3 DSC遇险呼叫的接收与处理程序 2.4 地面通信系统的现场通信 2.5 地面通信系统的紧急通信程序 2.6 地面通信系统的安全通信程序 2.7 地面通信系统的日常通信
《船舶组合电台与终端设备》部分解析5
•
–
2. MF/HF数字选择性呼叫（DSC）设备的相关要求
• • • • • •
DSC终端设备的主要技术性能
MF/HF DSC的发射类型 MF/HF DSC的调制速率 MF/HF 频率容差和带宽要求 DSC遇险呼叫序列：

[优选文档]分光光度计设备原理讲解PPT

单色器由入射狭缝、准直镜、色散元件、出射狭缝等几个部分组成。
其核心部分是色散元件，起分光作用。主要由两道全息刻线光栅组成。光栅是利用光的干涉和衍射作用制成的。可用于紫外、可见和近红外光谱区域。
以的下高为档我仪司器各，膜是层以实积际分考球量作的为参标数准：检测器。
为可了以更说明Per确ki地nE表lm明er溶公液司的在吸分光析强仪弱器与行表业达具物有理悠量久的相历应史关和系辉，煌常的用成吸绩光。度(A)表示物质对光的吸收程度，其定义为: 三、在我司的实际应用：
2、单色器：
单色器的作用：从光源的复合光中分出单色光的光学装置，其主要功能应该是产生光谱纯度高、色散率高。单色器的性能直接影响入射光的单色性。
单3、色光器线由照入射射物狭体缝时、遵准循直以镜下、规色律散：元件、出射狭缝等几个部分组成。
射能量随波长的变化应尽可能小。可为用了于更紫明外确、地可表见明和溶近液红的外吸光谱强区弱域与。表达物理量的相应关系，常用吸光度(A)表示物质对光的吸收程度，其定义为:
光源栅→ 是单利色用器光的→干吸涉收和池衍→射检作测用器制→成信的号。显示系统
②、光源种类分两种：热辐射光源和气体放电光源； 1两94者4年转成换功设推置出为世n界m处上。第一台商用红外分光光度计-12型。
我物司质采对用光的是吸收Pe是rki选nE择lm性er的公，司利的用La被mb测da物7质50对S型某紫外波、长可的见光、的近吸红收外来分了光解光物度质计的。特性，这就是光谱法的基础。
标准检测器。
二、分光光度计基本原理
• 1、物质对光的选择性吸收
物质对光的吸收是选择性的，利用被测物质对某波长的光的吸收来了解物质的特性，这就是光谱法的基础。
• 2、朗伯-比尔定律：

WDM基础理论 ppt课件

13
WDM系统的技术规范包括：
❖ 1) 绝对参考频率(AFR)和信道间隔 ❖ 2) 标准中心频率和偏差
2021/3/26
WDM基础理论 ppt课件
14
光转发器技术
❖ WDM光的发射是采用光转发器（OUT）技术，OUT是 WDM的关键技术之一。开放式WDM系统在发送端采用 OTU将非标准的波长转换为标准波长，如图是一个 OTU的示意图，该器件的主要作用在于把非标准的波长转换为ITU-T所规范的标准波长，以满足系统的波长兼容性
控与管理系统构成，如图所示为双向结构中其中一条单向传输的WDM系统总体结构示意图。
2021/3/26
WDM基础理论 ppt课件
12
光波长区的分配
❖ WDM系统的光发射机首先要解决光信号分割问题，如图所示，光信号是按照频率分割的，各通道的波长是固定分配的。
2021/3/26
WDM基础理论 ppt课件
① WDM网络的交换形式
a）光路交换
b）光分组交换
c）光突发交换
d）光分组流交换
❖
② 波长路由机制
2021/3/26
WDM基础理论 ppt课件
32
WDM网络的关键设备
❖ 1）光分插复用器(OADM) ❖ 2）光数字交叉连接器（OXC）
2021/3/26
WDM基础理论 ppt课件
33
WDM网络的保护
❖ 1.WDM系统线路保护方式
❖ WDM系统线路保护主要有两种保护方式：一种是基于单个波长的保护，即在SDH层上实现1+1或 1：n保护；另一种是基于光复用段的保护（OMSP), 即在光路上同时对合路信号进行保护
❖
❖ （1）基于单个波长的、在SDH层上实现的1+1或 1：n保护

MarconiMSTPOMS16XX设备说明

• Next generation Multi-Service platform 下一代多业务平台
• Product family is based on two shelf types, providing a
highly compact node-optimising platfor升级
X
X
X
X
• Switch 128 x STM-1
X
X
• Switch 384 x STM-1 X
X
• STM-64 Capability X
X
PPT文档演模板
MarconiMSTPOMS16XX设备说明
Optical MultiService Metro - OMS16xx 多业务城域光网络-OMS16xx
Network Application 网络应用
Optical Multiservice Core 多业务核心光网络
Node Size 节点容量
OMS3250
OMS3260
OMS32xx Series
OMS3240
OMS3250
Key Functionality 主要功能
MHL3000
Scalability 可扩展
Marconi_MSTP_OMS1 6XX_设备说明
PPT文档演模板
2020/11/2
MarconiMSTPOMS16XX设备说明
光网络分层结构
Core IP Service/AT M Switch Nodes
TDM e.g. leased line, PSTN
TDM, only, access node
OMS84xx
Data
l

光纤通信刘增基版第六章.

1. 信噪比
正弦信号直接光强调制系统的信噪比主要受光接收机性能的影响，因而输入到光检测器的信号非常微弱，所以对系统的SNR 影响很大。
2.
为使模拟信号直接光强调制系统输出光信号真实地反映输入电信号，要求系统输出光功率与输入电信号成比例地随时间变化，即不发生信号失真。
一般说，实现电/光转换的光源，由于在大信号条件下工作，线性较差，所以发射机光源的输出功率特性是D-IM系统产生非线性失真的主要原因。
6.1.3 频分复用光强调制
频分复用光强调制方式
用每路模拟电视基带信号，分别对某个指定的射频(RF)电信号进行调幅(AM)或调频(FM)，然后用组合器把多个预调RF信号组合成多路宽带信号，再用这种多路宽带信号对发射机光源进行光强调制。
光载波经光纤传输后，由远端接收机进行光/电转换和信号分离。
第 6 章模拟光纤通信系统
6.1 调制方式 6.2 6.3 副载波复用光纤传输系统
返回主目录
6.1
模拟光纤传输方式主要有以下几种方式： • 模拟基带直接光强调制(D-IM) • 模拟间接光强调制方式 • 频分复用光强调制方式
6.1.1 模拟基带直接光强调制
模拟基带直接光强调制(D-IM)
是用承载信息的模拟基带信号，直接对发射机光源(LED或 LD)进行光强调制，使光源输出光功率随时间变化的波形和输入模拟基带信号的波形成比例。
因为传统意义上的载波是光载波，为区别起见，把受模拟基带信号预调制的RF电载波称为副载波，这种复用方式也称为副载波复用(SCM)。
SCM模拟电视光纤传输系统的优点：
• 一个光载波可以传输多个副载波，各个副载波可以承载不同类型的业务。
• SCM系统灵敏度较高，又无需复杂的定时技术，制造成本较低。

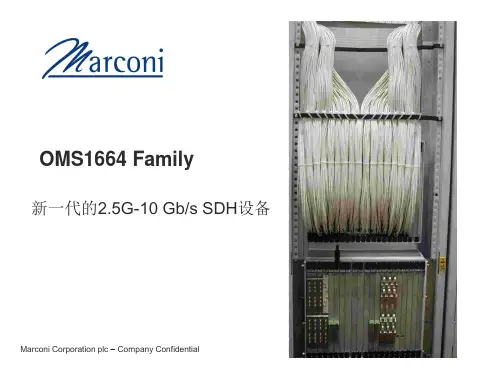

马可尼光传输设备 SMA1664

16 ports per card, electrical and SFP based 16/卡,电口或 SFP 2 ports per card, SFP based 2/卡,SFP 2 GigE ports and 16 FastE ports per card 2GE/16 FE/卡 8 ports GigE and SAN 8 GE&SAN
General Information
数据接口
通用接口
System TDM Controller Switch Core Auxiliary Card
Port Count
Multi Protocol Layer2
10/100 FastE
GigE EPE
STM-1
STM-16 STM-1/4
STM-64 STM-4 WDM
10Gbit/s Shelf Variant Full Size 标准子架 20Gbit/s 60Gbit/s
OMS1634 OMS1664 OMS1684
Compact 紧凑子架 OMS1644 OMS1654 OMS1674
Marconi Corporation plc – Company Confidential
•
LTU Area
•
Board Area
•
Marconi Corporation plc – Company Confidential
Fan tray with 4 fan units
•
Standard Shelf
191 mm 450 mm
Cable Management
191 89 mm
mm 450 mm
•
CWDM方案，使用彩色光接口的DWDM方案 Marconi Corporation plc – Company Confidential

迈克尔逊干涉仪讲义(HH2014)

迈克尔孙干涉仪（2013.9更新）1881年美国物理学家迈克尔孙（A.A.Michelson）为测量光速，依据分振幅产生双光束实现干涉的原理精心设计了这种干涉测量装置。

迈克尔孙和莫雷（Morey）用此一起完成了在相对论研究中有重要意义的“以太”漂移实验。

迈克尔孙干涉仪设计精巧、应用广泛，许多现代干涉仪都是由它衍生发展出来的。

本实验的目的是了解迈克尔孙干涉仪的原理、结构和调节方法，观察非定域干涉条纹，测量氦氖激光的波长，并增强对条纹可见度和时间相干性的认识。

实验原理1．迈克尔孙干涉仪的结构和原理迈克尔孙干涉仪的原理图如图3.1.1-1所示，A和B为材料、厚度完全相同的平行板，A的一面镀上半反射膜，M1、M2为平面反射镜，M2是固定的，M1和精密丝杆相连，使其可前后移动，最小读数为10-4mm，可估计到10-5mm，M1和M2后各有几个小螺丝可调节其方位。

光源S发出的光射向A板而分成（1）、（2）两束光，这两束光又经M1和M2反射，分别通过A的两表面射向观察处O，相遇而发生干涉，B作为补偿板的作用是使（1）、（2）两束光的光程差仅由M1、M2与A板的距离决定。

由此可见，这种装置使相干的两束光在相遇之前走过的路程相当长，而且其路径是互相垂直的，分的很开，这正是它的主要优点之一。

从O处向A处观察，除看到M1镜外，还可通过A的半反射膜看到M2的虚像M’2，M1与M2镜所引起的干涉，显然与M1、M’2引起的干涉等效，M1和M’2形成了空气“薄膜”，因M’2不是实物，故可方便地改变薄膜的厚度（即M1和M’2的距离），甚至可以使M1和M’2重叠和相交，在某一镜面前还可根据需要放置其他被研究的物体，这些都为其广泛的应用提供了方便。

2．点光源产生的非定域干涉一个点光源S发出的光束经干涉仪的等效薄膜表面M1和M’2反射后，相当于由两个虚光源S1、S 2发出的相干光束（图3.1.1-2）。

若原来空气膜厚度（即M 1和M ’2之间的距离）为h ，则两个虚光源S 1和S 2之间的距离为2h ，显然只要M 1和M ’2（即M 2）足够大，在点光源同侧的任一点P 上，总能有S 1和S 2的相干光线相交，从而在P 点处可观察到干涉现象，因而这种干涉是非定域的。

ASML-光刻机介绍上课讲义

1. Control the Standard Mechanical InterFace (SMIF) port,
2. Identify the reticles,
3. Load and unload reticles to/from the library,
4. Prealign the reticle on the reticle table,
The function of the alignment system is to align the wafer to the reticle on the reticle table.
The specification is critical because a wafer can be exposed up to 30 times, so good overlay accuracy is required.
Sub-Modules
SMIC
• WAFER HANDLING
• Purpose
The WH system has two primary functions.
Its first main task is to transport wafers between a carrier (or a pedestal) and the prealignment system, this task is performed by the Wafer Transport System (WTS).
SMSECIUCRITY 3 SMIC- INTERNAL
Sub-Modules
SMIC
• ILLUMINATION AND PROJECTION
• Purpose
The purpose of the illumination system is to expose the reticle image through the projection lens on to the wafer. The illumination system creates a light beam of high intensity and even uniformity, at reticle level, which has the proper spectral composition.

通信传输专业现场维护部分教材

传输专业现场维护部分教材目录第一章现场维护须知................................................... 第二章主要设备介绍................................................... 第一节西门子设备............................................................................ 第二节阿尔卡特设备（沈大沪DWDM）................................... 第三节朗讯设备................................................................................ 第四节华为设备................................................................................ 第五节NEC设备............................................................................... 第六节烽火设备................................................................................ 第七节中兴设备 ............................................................. 第八节PDH光端机.........................................................第九节其它设备................................................................. 第三章测试仪表 .......................................................... 第四章设备告警分析与障碍处理 .................................附录1：中英文对照……………………………...................附录2：数字电路编号规则第一章现场维护须知一、传输的基本概念传输网在整个电信网络中是一个基础网，发挥的作用是传送各个业务网的信号，使每个业务网的不同节点、不同业务网之间互相连接在一起，形成一个四通八达的网络，为用户提供各种业务。

传输专业现场维护部分教材-52页文档资料

传输专业现场维护部分教材目录第一章现场维护须知................................................... 第二章主要设备介绍................................................... 第一节西门子设备.................................................................. 第二节阿尔卡特设备（沈大沪DWDM）................................ 第三节朗讯设备 ..................................................................... 第四节华为设备 ..................................................................... 第五节NEC设备 .................................................................... 第六节烽火设备 ..................................................................... 第七节中兴设备 ............................................................. 第八节PDH光端机.........................................................第九节其它设备................................................................. 第三章测试仪表 .......................................................... 第四章设备告警分析与障碍处理 .................................附录1：中英文对照……………………………...................附录2：数字电路编号规则第一章现场维护须知一、传输的基本概念传输网在整个电信网络中是一个基础网，发挥的作用是传送各个业务网的信号，使每个业务网的不同节点、不同业务网之间互相连接在一起，形成一个四通八达的网络，为用户提供各种业务。

马可尼OMS1664光传输设备资料

STM-16/64多路复用器SMA16-64和SMA16-64c 标准及小巧型多路复用器产品说明1 介绍1.1 概述SMA16-64是马可尼公司开发的新产品，将成为先进的下一代SDH多路复用器（VC-12级别）家族的基础。

它们设计用于在数据话务比重日益增加的网络中提供高效的传输解决方案，并将成为最简单的解决方案，在高速增长的城域、地区及全国性骨干网络中为运营商提供支持。

最初的产品系列包括两种产品，即SMA16-64及SMA16-64c，SMA16-64是标准尺寸的设备，具有很高的容量；而SMA16-64c是一种外观小巧的设备，与SMA16-64使用相同的卡并提供相同功能。

对于规模更小的网络，我们提供SMA16-64c的微型版本SMA16-64ec。

该版本随后可在网络规模增长时扩展到SMA16-64c的容量。

为了处理日益增加的话务，我们将在今后的版本中提供到带有全面VC-12连接的STM-64产品的演进路径。

SMA16-64家族将提供密度非常高的解决方案，以便减少占用的空间并降低功耗，同时提供卓越的灵活性。

所有多路复用器都可被配置成终端、分/插及交叉连接多路复用器，以便在线形、环形、星形及网状网络中使用。

为了在Photonics网络的边缘利用马可尼产品提供经济高效的解决方案，我们将提供多个不同颜色的接口。

该产品基于非常灵活的内部SDH结构，因此，您可将任何话务卡插入到任何话务卡插槽中。

不同的应用需要不同的保护方案。

SMA16-64支持所有标准的话务保护及设备保护类型，在所有情况下确保较高的服务质量。

集成网络管理控制通过ServiceOn Optical (MV36/MV38)网元及网络管理器（通过一个Q接口）实现。

它允许您同时管理SMA16-64家族及现有的马可尼产品。

现场控制可通过连接一个基于PC的Local Craft终端设备的F接口实现。

管理系统通过可配置的参数提供全面的故障、状态及性能监控功能。

传输设备资料培训.doc

目录第一章 OptiX 155/622H(Motre 1000) (2)第二章 OptiX Metro 500 (12)第三章 OptiX Metro 200 (13)第四章 OptiX Metro 100 (13)第五章阿尔发无线网桥 (17)第六章天峰（艾赛）无线网桥 (22)第七章高科无线网桥 (26)第八章 OptiX 2500+ (29)第九章 OSN 3500 ………………………………………第十章 OSN 7500 ………………………………………第十一章 DWDM 波分知识………………………………………第一章OptiX 155/622H(Motre 1000)第一节总体结构OptiX 155/622H采用盒式集成设计，由机盒、风扇板、电源滤波板、插板区和防尘网构成，满足IEC297 19英寸2U标准插箱设计规范。

机盒外形尺寸为：436mm（宽）×293mm（深）×86mm（高），如图1-1所示。

1. 设备机盒2. 风扇板3. 插板区4. 电源滤波板5. 防尘网图1-1 OptiX 155/622H设备背面外观图从设备背面看，风扇板位于设备的左侧。

OptiX 155/622H设备是通过风扇板上的3个使用-48V或+24V电源的风扇为设备提供通风、散热功能的。

插板区除了必须插入必配的SCB板外，还可以根据用户需求插入不同的业务接口板，除了SCB板以外的其它单板均支持热插拔。

电源滤波板主要完成对设备电源输入的EMC滤波功能和对设备的防雷击保护功能。

防尘网减少了设备内器件与灰尘的接触。

第二节正面板说明OptiX 155/622H设备的正面板如图1-2所示。

OptiX 155/622H正面板示意图图1-2左侧有一个红色的“ALMCUT”开关键，当设备有一般或严重等级以上的故障出现时，将有声光告警产生，此时将告警切除开关由“ALM_ON”按到“ALMCUT”的位置将切除告警声。
