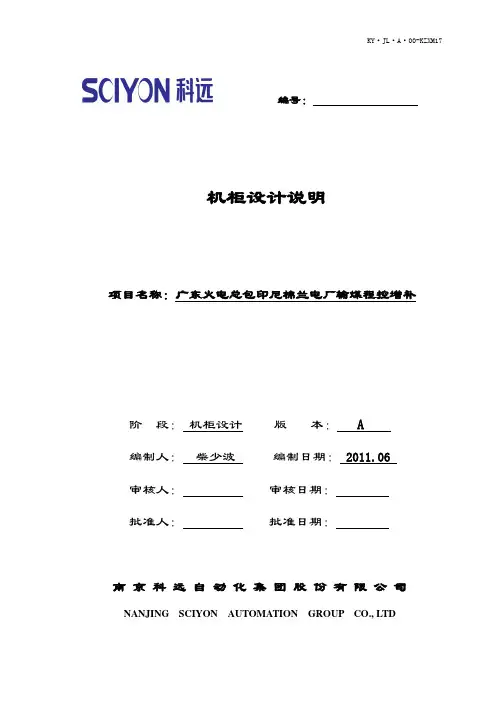

编号：
机柜设计说明
项目名称：广东火电总包印尼绵兰2*200MW
机组输煤
阶段：机柜设计版本： A
编制人：编制日期：
审核人：审核日期：
批准人：批准日期：
本机柜设计说明用于印尼棉兰2×200MW机组工程输煤系统的机柜设计
一、机柜、操作台总体布置要求及说明
1、机柜形式、尺寸、颜色及分布位置：
每只机柜的名称、编号、类型、尺寸、颜色等描述如下
1）七只PLC机柜均为前后单开门铁门，进出线方式：下进线方式。
2）机柜布置1、2拼放在一起，3、4拼放在一起，5、6拼放在一起，7室内独立摆放
2、操作员台
输煤程控操作台两套，材质为冷轧钢板，喷塑，颜色RAL7035，每套尺寸1600×750×1100(宽×高×台面深)，底座1600×750（宽×底座深）。台面为
平面形式。
注：机柜暂不印字，名称及KKS以后确定。
操作员站台台面仅开显示器电源、数据线和鼠标一个口，不另单独开鼠标线
口。
二、电源设计及分配说明
1、输煤综合楼＃1控制柜
1）系统输入电源
用户提供两路220VAC厂用电源。
2）电源切换与分配要求
用户提供的两路220VAC厂用电源经过电源切换装置后形成“切换后的厂用电源”。
“切换后的厂用电源”经过一台3KVA塔式UPS装置输出“UPS输出电源”。
“切换后的厂用电源”与“UPS输出电源”再次切换优选UPS电源作为“优选UPS电源”。
分配方案
“UPS输出电源”和“切换后的厂用电源”分别给该机柜的两只DC24V开关电源供电。
DC24经过冗余卡后的电源送往输煤综合楼＃2控制柜给该柜的PLC和继电器供电。
“切换后的厂用电源”送往碎煤机电源分配箱
“优选UPS电源”送往就地操作台
2、输煤远程IO控制柜
1）系统输入电源
煤仓间、＃2转运站、码头的就地控制柜分别从就地MCC室送来两路厂用电。
2）电源分配
MCC室送来两路厂用电至煤仓间＃1控制柜，煤仓间＃1控制柜转送两路至煤仓间＃2控制柜。
煤仓间＃1控制柜的两路厂用电分别给两只DC24V开关电源供电；
煤仓间＃2控制柜的两路厂用电分别给两只DC24V开关电源供电；
两路厂用电源经过切换后以开关形式（双极空气开关）给现场工业电视摄像机供电，供电设备如下：
MCC室送来两路厂用电至＃2转运站＃1控制柜，＃2转运站＃1控制柜转送两路至＃2转运站＃2控制柜。
＃2转运站＃1控制柜的两路厂用电分别给两只DC24V开关电源供电；
＃2转运站＃2控制柜的两路厂用电分别给两只DC24V开关电源供电；
两路厂用电源经过切换后以开关形式（双极空气开关）给现场工业电视摄像机供电，供电设备如下：
MCC室送来两路厂用电至码头控制柜。
两路厂用电源经过切换后以开关形式（双极空气开关）给现场工业电视摄像机供电，供电设备如下：
：
注：每个摄像机容量以100VA设定，#1转运站电源分配箱应注意容量的
大小。
3、电源转接箱
考虑到现场的实施的需要，需设置两只电源转接箱，从程控柜取电，上已给出。
设计原则：挂墙式设计，以大小适中为宜。防护等级IP55。
材质为冷轧钢板，喷塑，颜色RAL7035
1）碎煤机室电源分配箱
电源分配箱给现场的就地摄像机供电，设备如下：
2）#1转运站电源分配箱
电源分配箱给现场的就地摄像机供电，设备如下：
三、盘内电气设备的布置及安装要求
1、输煤综合楼＃1控制柜
柜内主要安装一套安装CPU的机架，2只EDS-408-MM-ST交换机，2只西门子光纤连接器，一台3KVA的塔式UPS，2只24VDC开关电源，24VDC设置冗余。柜背面
放置一只熔接盒。
2、输煤综合楼＃2控制柜
柜内主要安装一只12槽机架，继电器若干。柜背面设置一套隔离端子卡。
3、煤仓间＃1控制柜
柜内主要安装一只12槽机架，2只24VDC开关电源，2只西门子光纤连接器，继电器若干。柜背面设置一套隔离端子卡和一只单进单出熔接盒。24VDC设置冗余。
4、煤仓间＃2控制柜
柜内主要安装一只12槽机架，2只24VDC开关电源，继电器若干。柜背面设置一套隔离端子卡。24VDC设置冗余。
5、＃2转运站＃1控制柜
柜内主要安装一只12槽机架，2只24VDC开关电源，2只西门子光纤连接器，继电器若干。柜背面设置一套隔离端子卡和一只单进单出熔接盒。24VDC设置冗余。
6、＃2转运站＃2控制柜
柜内主要安装一只12槽机架，2只24VDC开关电源，继电器若干。柜背面设置一套隔离端子卡。24VDC设置冗余。
7、码头控制柜
柜内主要安装一只8槽机架，2只24VDC开关电源，2只西门子光纤连接器，继电器若干。柜背面设置一套隔离端子卡和一只单进单出熔接盒。24VDC设置冗余。
注：所有4~20mA模拟量输入信号均采用TAI8隔离器隔离。所有DI信号为无源干接点，DO信号采用继电器隔离，干接点输出。若无给出特殊要求，继电器采用欧姆龙DC24V继电器。下面要求采用图尔克的电力继电器输出DO测点：
继电器状态：开关量输入/输出信号是常开（NO）还是常闭（NC），详见《I/O清册》四、电源失电报警
五、机柜设计出资内容及要求：
《端子排出线图》EXEL版，《机柜设计原理图》CAD版。
由于是海外项目，所以资料要求有中英文对照。
该项目图纸图框统一使用指定图框，该图框中标有PT. PLN (PERSERO)及广东火电工程总公司等字样。
六、提供的资料：
《IO分配表》、《机柜布置图》、《机柜电源分配图》、《机柜系统接地图》；
