1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案图1设计方案1.1.2 整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案单相电源输出触发电路保护电路整流主电路负载电路图1设计方案1.1.2整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
单相桥式全控整流电路设计单相桥式全控整流电路是一种常用的电路，其具有可靠性高、效率高以及适用范围广等特点。
本文将对单相桥式全控整流电路进行详细的介绍和设计。
一、单相桥式全控整流电路的介绍单相桥式全控整流电路是一种采用可控硅器件实现直流电源的电路，常用于电子装置、自动控制和功率器件中。
其主要由四个可控硅管组成，将交流电源整流为直流电源。
在单相桥式全控整流电路中，可控硅管会根据触发脉冲的信号来控制其导通和截止，从而控制输出电压和电流的大小。
需要注意的是，触发脉冲的相位、脉宽和大小都会影响输出的电压和电流，因此需要根据具体应用场合来进行合理的设计。
二、单相桥式全控整流电路的设计1. 电源选型单相桥式全控整流电路需要有一个稳定的电源来提供交流电源，因此需要选择合适的电源。
一般来说，选择稳压电源、变压器、整流电路和滤波电路等电子元件构成的电源比较合适。
2. 器件选型在单相桥式全控整流电路中，需要选择适用的器件，如可控硅管、反向恢复二极管。
可以根据具体的应用场合来选择合适的器件。
3. 负载匹配在单相桥式全控整流电路中，需要考虑电路与负载的匹配问题，以确保输出电压和电流的稳定性。
通常可以采用变压器或电容等元件进行匹配。
4. 触发电路设计单相桥式全控整流电路中的可控硅管需要通过触发电路来控制其导通和截止，因此需要设计合适的触发电路。
触发电路的设计需要考虑触发脉冲的相位、脉宽和大小等因素，以确保输出电压和电流的精度和稳定性。
5. 整流电路设计在单相桥式全控整流电路中，需要设计合适的整流电路来将交流电源整流为直流电源。
整流电路的设计需要考虑输出电压和电流的大小和稳定性。
三、总结单相桥式全控整流电路是一种常用的电路，其利用可控硅管来实现直流电源的输出。
需要注意的是，设计单相桥式全控整流电路需要考虑多个因素，如电源选型、器件选型、负载匹配、触发电路设计和整流电路设计等。
只有在考虑全面的情况下，才能保证单相桥式全控整流电路的稳定性和精度。
单相桥式全控整流电路的设计 一、1. 设计方案及原理1.1 原理方框图1.2 主电路的设计电阻负载主电路主电路原理图如下：Rid1.3主电路原理说明1.3.1电阻负载主电路原理（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
1.4整流电路参数的计算电阻负载的参数计算如下：（1）整流输出电压的平均值可按下式计算U d=0.45U2（1+cos错误!未找到引用源。
）（1-1）当α=0时，U取得最大值，即d U= 0.9 2U，取2U=100V则U d =90V，dα=180o 时，d U =0。
α角的移相范围为180o 。
（2） 负载电流平均值为I d =U d /R=0.45U 2（1+cos 错误!未找到引用源。
）/R(1-2)(3)负载电流有效值，即变压器二次侧绕组电流的有效值为 I2=U2/R )sin 21(παπαπ-+ (1-3) (4)流过晶闸管电流有效值为 IVT= I2/2 （1-4）二、元器件的选择晶闸管的选取晶闸管的主要参数如下：①额定电压U TN通常取DRM U 和RRM U 中较小的，再取靠近标准的电压等级作为晶闸管型的额定电压。
目录1 设计方案及原理 (1)原理方框图 (1)主电路的设计 (1)主电路原理说明 (2)整流电路参数的计算 (2)2 元器件的选择 (3)晶闸管的选用 (3)变压器的选用 (4)3 触发电路的设计 (4)对触发电路的要求 (4)3.2 KJ004 集成触发器 (4)4 保护电路的设计 (5)过电压保护 (6)过电压保护 (6)过电流保护 (7)电流上涨率 di/dt 的克制 (7)4.1.4 电压上涨率 du/dt 的克制 (7)5 仿真剖析与调试 (8)成立仿真模型 (8)仿真结果剖析 (9)心得领会 . (11)参照文件 . (12)附录 . ...................................................... 错误！不决义书签。
单相桥式全控整流电路的设计1设计方案及原理1.1 原理方框图系统原理方框图如1-1 所示：触发电路保护电路驱动电路整流主电路负载图 1-1系统原理方框图1.2 主电路的设计主电路原理图以下列图1-2 所示：图 1-2单相桥式全控整流电路原理图1.3 主电路原理说明在电源电压 u2 正半周时期， VT1、VT4 蒙受正向电压，若在触发角 α 处给 VT1、VT4加触发脉冲， VT1、VT4导通，电流从电源 a 端经 VT1、负载、 VT4流回电源 b 端。
当 u2 过零时，流经晶闸管的电流也降到零， VT1和 VT4关断。
在电源电压 u2 负半周时期，仍在触发延缓角 α 处触发 VT2和 VT3， VT2 和 VT3导通，电流从电源 b 端流出，经过 VT3、 R 、 VT2流回电源 a 端。
到 u2 过零时，电流又降为零， VT2 和 VT3 关断。
今后又是 VT1和 VT4导通，这样循环的工作下去。
该电路的移向范围是0―π。
此外，因为该整流电路带的是反电动势负载，因此不是正半轴的随意时辰都能开通晶闸管的，要开通晶闸管一定在沟通电刹时价大于E 的时候去触发。
单相桥式全控整流电路实验报告实验目的：
1.了解单相桥式全控整流电路的原理和工作方式
2.学习使用半导体器件的控制技术
3.掌握实验操作的方法和技巧
实验材料：
1.单相桥式全控整流电路板
2.数字万用表
3.直流电源
4.交流电源
实验步骤：
1.将单相桥式全控整流电路板连接到交流电源上，注意正负极的正确连接。
2.将数字万用表连接到电路板上，测量电路板的交流电压和输出电压。
3.通过控制半导体器件的指令输入，分别实验控制电路板的直流输出电流和电压。
4.通过观察电路板的反馈信号，了解整个控制过程及其影响因素，并优化电路板的性能。
实验结果：
1.我们成功实现了单相桥式全控整流电路的输出，可以实现正负半周期的控制，提高了能量利用效率。
2.通过对控制电流和电压的实验，我们发现电路板的控制灵活性很强，可以满足不同场合的应用要求。
3.通过对反馈信号的观察，我们优化了电路板的输出特性，提高了电路板的效率和稳定性。
实验思考：
1.单相桥式全控整流电路的实际应用很广泛，常见于电动机驱动、电源稳定等领域。
2.电路板的控制比较复杂，需要进一步学习和练习。
3.在实验的过程中，需要注意安全措施，避免因操作不当导致危险发生。
结论：
我们通过对单相桥式全控整流电路的实验，深入了解了其原理和应用，掌握了使用半导体器件进行控制的技术，提高了实验操作的技能。
希望今后能继续深入学习和研究，为提高能源利用效率和电力质量做出更大贡献。
1、单相桥式整流电路教案一等奖一、授课教师：万发炎（九江科技中专）二、授课时间：1节课（45分钟）三、授课对象：09春季电子班学生（一年级第一学期学生）四、课型：讲授型（配合多媒体投影教学）、五、教具：电脑、投影仪及自备课件六、参考教材：高等教育出版社出版中等职业教育国家规划教材《电子技术基础》第二版陈振源主编七、教学目的：1、了解单相桥式整流电路的结构特点。
2、理解单相桥式整流电路的工作原理及工作波形。
3、初步掌握单相桥式整流电路输出电压，电流的计算及晶体二极管的选择。
八、教学重点：1、单相桥式整流电路工作原理工作波形的理解。
2、单相桥式整流电路输出电压、电流的计算及二极管的选择。
3、教会学生单相桥式整流电路多种形式电路图的画法。
九、教学难点：如何引导启发学生通过对比的方法得到单相桥式整流电路输出电压，电流的计算及二极管的`选择方法。
十、教学方法：启发对比教学法为主，多媒体辅助直观教学法为辅。
十一、教学程序（一）、巧妙举例，温故知新。
1、教师启发式举例：九江大中大新桥头一段路为单行线，只能顺行不能逆行。
二极管的单向导电特性就类似于这种特点。
2、提出问题a 、整流是指将转换成的过程。
是利用管的特性工作的。
b 、列表对比：前面所学的单相半波及全波整流电路的特点3、分析问题：能否利用不带中心抽头变压器也构成“全波”整流电路？4、解决问题（引入新课）采用今天要学习的单相桥式整流电路。
屏幕投影：学习目标（二）对比分析、讲授新课1、单相桥式整流电路结构（屏幕投影电路原理图）师：单相桥式电路与前面两个电路相比，在结构上有何不同？生：变压器没有中心抽头，采用了四个整流二极管。
师：因为电路连接形式如电工中电桥电路，故称为桥式整流电路。
2、单相桥式整流电路的工作原理①、工作过程屏幕投影问题：电源正半周和负半周哪些二极管导通，哪些二极管截止？电流流向如何？学生短暂思考；屏幕投影：a、u2正半周，d1、d3导通，d2、d4截止，电流流向为：a →d1 →rl →d3→bb、u2负半周，d2、d4导通，d1、d3截止，电流流向为：a →d2 →rl →d4 →b②、工作波形和电路计算屏幕投影问题：负载上电压、电流的波形怎样？大小如何计算？屏幕：将负载上电压、电流波形演示出来师：单相桥式整流电路与单相全波整流电路一样，也是全波波形；由此推导负载上电压及电流计算方法与全波整流电路相同，即ul=0.9u2, il=ul/rl=0.9u2/rl。

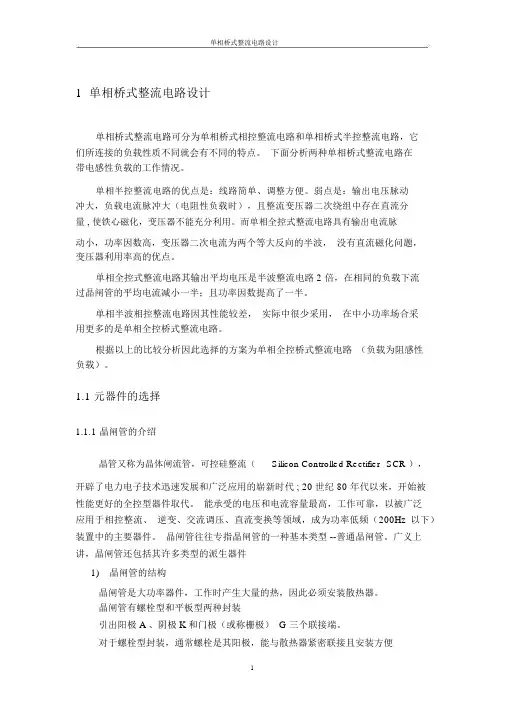

1单相桥式整流电路设计单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。
下面分析两种单相桥式整流电路在带电感性负载的工作情况。
单相半控整流电路的优点是：线路简单、调整方便。
弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量 , 使铁心磁化，变压器不能充分利用。
而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
单相全控式整流电路其输出平均电压是半波整流电路 2 倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。
单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。
根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。
1.1 元器件的选择1.1.1 晶闸管的介绍晶管又称为晶体闸流管，可控硅整流（Silicon Controlled Rectifier--SCR ），开辟了电力电子技术迅速发展和广泛应用的崭新时代 ; 20 世纪 80 年代以来，开始被性能更好的全控型器件取代。
能承受的电压和电流容量最高，工作可靠，以被广泛应用于相控整流、逆变、交流调压、直流变换等领域，成为功率低频（200Hz以下）装置中的主要器件。
晶闸管往往专指晶闸管的一种基本类型 --普通晶闸管。
广义上讲，晶闸管还包括其许多类型的派生器件1)晶闸管的结构晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。
晶闸管有螺栓型和平板型两种封装引出阳极 A 、阴极 K 和门极（或称栅极） G 三个联接端。
对于螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便平板型封装的晶闸管可由两个散热器将其夹在中间内部结构 :四层三个结如图 1.1图 1.1 晶闸管的外形、内部结构、电气图形符号和模块外形a)晶闸管外形b)内部结构c)电气图形符号 d)模块外形2)晶闸管的工作原理图晶闸管由四层半导体（ P1、N1、 P2、N2）组成，形成三个结J1（P1N1）、 J2（ N1P2）、J3（P2N2），并分别从 P1、P2、N2引入 A、G、K 三个电极，如图 1.2(左)所示。
1.单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1.单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1） 在u2正半波的（0~α ）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工 作在稳定状态，则在O 〜α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2） 在u2正半波的ω t=α时刻及以后：在ω t=α处触发晶闸管 VT1、VT4使其导通，电流沿 a →VT1 → L → R →VT4 →b →Tr 的二次绕组→ a 流通，此时负载上有输出电压（ud=u2）和电流。
电源电 压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3） 在u2负半波的（π ~ π + α）区间：当ω t=π时，电源电压自然过零，感应电势使晶闸管 VT1、VT4继续导通。
1.1单相桥式全控整流电路电路结构（阻 -感性负载）单相桥式全控整流电路用四个晶闸管, 接成共阳极，每一只晶闸管是一个桥臂。
两只晶闸管接成共阴极，两只晶闸管 单相桥式全控整流电路（阻-感性负载）I!*-■\U/-1-kγ叫OO：Ow...0f ∣2√*-(b}≡r∣√在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关 断状态。
4）在u2负半波的ω t=π +α时刻及以后：在ω t=π + α处触发晶闸管 VT2、VT3使其导通，电流沿 b →VT3→L →R → VT2→a →Tr 的二次绕组→ b 流通，电源电压沿正半周期的方向施加到负载上， 负载上有输出电压（Ud=-U2）和电流。
此时电源电压反向加到 VT1、VT4上，使其承受反压而变为关断状态。
晶闸管 VT2、VT3 一直要导通到下一周期ω t=2 π +α处再次触发晶闸管VT1、VT4为止。
1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2单相双半波可控整流电路仿真模型（阻-感性负载）興朋rgui—B∣÷ FtJιIU lPUIHTfrIflηi pr1 ⅛B -∣S ,T⅛∏Ftor2电源参数，频率50hz,电压100v ,如图3⅞⅛ BIQCk Parameter5： AC VoItage SOUrCe AC Voltage SOUrCe (mask) CIink)Ideal S l innSOidaI AC VOlt age SIDUrCe-图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V ,周期0.02,占空比10%,时相延迟α /360*0.02， 如图4图4.单相桥式全控整流电路脉冲参数设置ApplyCancelHe ：IPVT2,VT3脉冲参数，振幅3V,周期0.02,占空比10%,时相延迟（α+180）/360*0.02,如图5⅝∣ Source BloCk Parameters: PUISe Generator2图5.单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。
1、单相桥式全控整流电路(阻-感性负载)1、1单相桥式全控整流电路电路结构(阻-感性负载)单相桥式全控整流电路用四个晶闸管,两只晶闸管接成共阴极,两只晶闸管接成共阳极,每一只晶闸管就是一个桥臂。
单相桥式全控整流电路(阻-感性负载)电路图如图1所示图1、单相桥式全控整流电路(阻-感性负载)1、2单相桥式全控整流电路工作原理(阻-感性负载)1)在u2正半波得(0~α)区间:晶闸管VT1、VT4承受正压,但无触发脉冲,处于关断状态。
假设电路已工作在稳定状态,则在0～α区间由于电感释放能量,晶闸管VT2、VT3维持导通。
2)在u2正半波得ωt=α时刻及以后:在ωt=α处触发晶闸管VT1、VT4使其导通,电流沿a→VT1→L→R→VT4→b →Tr得二次绕组→a流通,此时负载上有输出电压(ud=u2)与电流。
电源电压反向加到晶闸管VT2、VT3上,使其承受反压而处于关断状态。
3)在u2负半波得(π~π+α)区间:当ωt=π时,电源电压自然过零,感应电势使晶闸管VT1、VT4继续导通。
在电压负半波,晶闸管VT2、VT3承受正压,因无触发脉冲,VT2、VT3处于关断状态。
4)在u2负半波得ωt=π+α时刻及以后:在ωt=π+α处触发晶闸管VT2、VT3使其导通,电流沿b→VT3→L→R→VT2→a→Tr得二次绕组→b流通,电源电压沿正半周期得方向施加到负载上,负载上有输出电压(ud=-u2)与电流。
此时电源电压反向加到VT1、VT4上,使其承受反压而变为关断状态。
晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。
1、3单相桥式全控整流电路仿真模型(阻-感性负载)单相桥式全控整流电路(阻-感性负载)仿真电路图如图2所示:图2 单相双半波可控整流电路仿真模型(阻-感性负载)电源参数,频率50hz,电压100v,如图3图3、单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟α/360*0、02,如图4图4、单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟(α+180)/360*0、02,如图5图5、单相桥式全控整流电路脉冲参数设置1、4单相桥式全控整流电路仿真参数设置(阻-感性负载)设置触发脉冲α分别为30°、60°、90°、120°。
单相桥式全控整流电路设计首先，我们需要明确单相桥式全控整流电路的基本原理。
单相桥式全控整流电路主要由四个可控硅和一个储能电感组成。
可控硅是一种半导体器件，可以控制导通角度，从而实现对输出电流的调节。
储能电感则可以平滑输出电流，减小谐波噪声。
接下来，我们将介绍单相桥式全控整流电路的设计步骤：1.确定输出电压和电流要求：首先，需要确定所需的输出电压和电流。
这取决于具体的应用场景和负载要求。
2.计算储能电感参数：根据所需的输出电流和电压，可以计算出储能电感的参数。
储能电感需要能够平滑输出电流，并具有足够的电感值来减小谐波噪声。
3.选择可控硅参数：根据所需的输出电流和电压，选择合适的可控硅参数。
可控硅的主要参数包括最大耐压、最大电流和导通角度等。
4.设计触发电路：触发电路可以根据输入信号来控制可控硅的导通角度。
常见的触发电路有正弦升波触发电路和微处理器触发电路等。
在选择触发电路时，需要考虑其适用于具体的应用场景和控制要求。
5.选择滤波电路：为了进一步减小谐波噪声和提高输出电压质量，可以选择合适的滤波电路。
滤波电路可以根据具体需求，选择低通滤波器、电解电容器等。
6.完成电路连接：根据设计要求，将可控硅、储能电感、触发电路和滤波电路连接在一起。
确保连接正确、稳定可靠。
7.进行测试和调试：根据设计要求，对整个电路进行测试和调试。
通过实际测量，调整触发角度和控制信号，以实现所需的输出电流和电压。
最后，值得注意的是，在进行单相桥式全控整流电路设计时，需要遵循安全操作规范，并严格遵守相关的电气安全要求。
单相桥式整流电路图及工作原理 (含参数计算)
1.工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，其电路。
图10.1.2单相桥式整流电路（a）整流电路 (b)波形图在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。
根据图10.1.2(a)的电路图可知：
当正半周时二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正负半周经过合成，得到的是同一个方向的单向脉动电压。
单相桥式整流电路的波形图见图10.1.2(b)。
2.参数计算根据图10.1.2（b）可知，输出电压是单相脉动电压。
通常用它的平均值与直流电压等效。
流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析。
此时谐波分量中的二次谐波幅度最大，最低次谐波的幅值与平均值的比值称为脉动系数S。
3.单相桥式整流电路的负载特性曲线单相桥式整流电路的负载特性曲线是指输出电压与负载电流之间的关系曲线该曲线。
曲线的斜率代表了整流电路的内阻。
图10.1.3 负载特性曲线。
1. 单相桥式全控整流电路（阻-感性负载）1.1单相桥式全控整流电路电路结构（阻-感性负载）单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。
单相桥式全控整流电路（阻-感性负载）电路图如图1所示图1. 单相桥式全控整流电路（阻-感性负载）1.2单相桥式全控整流电路工作原理（阻-感性负载）1）在u2正半波的（0~α）区间：晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2）在u2正半波的ωt=α时刻及以后：在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b→Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。
电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3）在u2负半波的（π~π+α）区间：当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。
在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。
4）在u2负半波的ωt=π+α时刻及以后：在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。
此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。
晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。
1.3单相桥式全控整流电路仿真模型（阻-感性负载）单相桥式全控整流电路（阻-感性负载）仿真电路图如图2所示：图2 单相双半波可控整流电路仿真模型（阻-感性负载）电源参数，频率50hz，电压100v，如图3图3.单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟α/360*0.02，如图4图4. 单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数，振幅3V，周期0.02，占空比10%，时相延迟（α+180）/360*0.02，如图5图5. 单相桥式全控整流电路脉冲参数设置1.4单相桥式全控整流电路仿真参数设置（阻-感性负载）设置触发脉冲α分别为30°、60°、90°、120°。
单相桥式全控整流电路的设计与仿真
1.设计原理
2.设计步骤
（1）电路分析：根据电路图，进行电路分析，确定电路参数和特性。
包括输入电压、输出电流、整流角等。
（2）电路选择：根据设计需要选择合适的元件，如SCR、电容、电
阻等。
同时注意元件的电压和电流容量要满足使用要求。
（3）电路参数计算：根据电路工作条件和设计需求，计算电路各个
元件的参数，如SCR的导通角、电阻和电容的取值等。
（4）控制电路设计：根据实际需要设计控制电路，通过触发脉冲控
制SCR的导通和关断。
（5）电路布局与连接：按照设计要求进行电路布局与连接，注意元
件之间的电气隔离和散热问题。
（6）仿真实验：使用电子仿真软件进行电路的仿真实验，验证电路
的性能和特性。
3.仿真实验
（1）在仿真软件中打开电路设计界面，绘制单相桥式全控整流电路
的电路图。
（2）设置电路参数，包括输入电压、输出电流、电阻、电容等。
（3）设计控制电路，设置触发脉冲的宽度和频率。
（4）运行仿真，观察电路的电压、电流波形和效果。
（5）根据仿真结果，优化电路设计，调整参数，使电路性能达到设计要求。
（6）分析仿真结果，评估电路的性能和特性。
4.总结与展望
单相桥式全控整流电路是一种重要的电力电子变流器，其设计和仿真对于电气工程师具有重要的实际意义。
本文介绍了单相桥式全控整流电路的设计原理和步骤，以及使用仿真软件进行电路仿真实验的方法。
随着电力电子技术的不断发展，相信单相桥式全控整流电路将在实际应用中起到更大的作用。
1 单相桥式整流电路设计单相桥式整流电路可分为单相桥式相控整流电路和单相桥式半控整流电路，它们所连接的负载性质不同就会有不同的特点。
下面分析两种单相桥式整流电路在带电感性负载的工作情况。
单相半控整流电路的优点是：线路简单、调整方便。
弱点是：输出电压脉动冲大，负载电流脉冲大（电阻性负载时），且整流变压器二次绕组中存在直流分量,使铁心磁化，变压器不能充分利用。
而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
单相全控式整流电路其输出平均电压是半波整流电路2 倍，在相同的负载下流过晶闸管的平均电流减小一半；且功率因数提高了一半。
单相半波相控整流电路因其性能较差，实际中很少采用，在中小功率场合采用更多的是单相全控桥式整流电路。
根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负载）。
1.1 元器件的选择1.1.1 晶闸管的介绍晶管又称为晶体闸流管，可控硅整流（Silico n Con trolled Rectifier--SCR ）, 开辟了电力电子技术迅速发展和广泛应用的崭新时代; 20 世纪80 年代以来，开始被性能更好的全控型器件取代。
能承受的电压和电流容量最高，工作可靠，以被广泛应用于相控整流、逆变、交流调压、直流变换等领域，成为功率低频（200Hz 以下）装置中的主要器件。
晶闸管往往专指晶闸管的一种基本类型--普通晶闸管。
广义上讲，晶闸管还包括其许多类型的派生器件1）晶闸管的结构晶闸管是大功率器件，工作时产生大量的热，因此必须安装散热器。
晶闸管有螺栓型和平板型两种封装引出阳极A、阴极K和门极（或称栅极）G三个联接端。
对于螺栓型封装，通常螺栓是其阳极，能与散热器紧密联接且安装方便平板型封装的晶闸管可由两个散热器将其夹在中间内部结构：四层三个结如图1.1a ）晶闸管外形b ）内部结构c ）电气图形符号d ）模块外形2）晶闸管的工作原理图晶闸管由四层半导体（P 1、N 1、P 2、N 2）组成，形成三个结 J 1（ P 1N 1 ）、J 2 （N 1P 2）、J 3（ P 2N 2），并分别从P 1、P 2、N 2引入A 、G 、K 三个电极，如图1.2（左）所示。
由于具有扩散工艺，具有三结四层结构的普通晶闸管可以等效成如 晶闸管的驱动过程更多的是称为触发， 产生注入门极的触发电流I G 的电路 称为门极触发电路。
也正是由于能过门极只能控制其开通，不能控制其关断， 晶 闸管才被称为半控型器件。
其他几种可能导通的情况:图1.1晶闸管的外形、内部结构、电气图形符号和模块外形图1.2 （右）所示的两个晶闸管T 1（P 1-N 1-P 2）和（N 1-P 2-N 2）组成的等效电路。
图1.2晶闸管的内部结构和等效电路①阳极电压升高至相当高的数值造成雪崩效应②阳极电压上升率du/dt过高③结温较高④光直接照射硅片，即光触发：光控晶闸管只有门极触发是最精确、迅速而可靠的控制手段1.1.2可关断晶闸管可关断晶闸管简称GTO。
可关断晶闸管的结构GTO的内部结构与普通晶闸管相同，都是PNPN四层结构，外部引出阳极A、阴极K 和门极G如图1.3。
和普通晶闸管不同，GTO是一种多元胞的功率集成器件，内部包含十个甚至数百个共阳极的小GTO元胞，这些GTO元胞的阴极和门极在器件内部并联在一起，使器件的功率可以到达相当大的数值。
图1.3 GTO的结构、等效电路和图形符号1）可关断晶闸管的工作原理GTO的导通机理与SCR是完全一样的。
GTO 一旦导通之后，门极信号是可以撤除的，在制作时采用特殊的工艺使管子导通后处于临界饱和，而不像普通晶闸管那样处于深饱和状态，这样可以用门极负脉冲电流破坏临界饱和状态使其关断。
GTO 在关断机理上与SCR是不同的。
门极加负脉冲即从门极抽出电流（即抽出饱和导通时储存的大量载流子），强烈正反馈使器件退出饱和而关断。
1.1.3晶闸管的派生器件在晶闸管的家族中，除了最常用的普通型晶闸管之外，根据不同的的实际需要，珩生出了一系列的派生器件，主要有快速晶闸管（FST ）、双向晶闸管（TRIAL ）、 可关断晶闸管（GTO ）、逆导晶闸管、（RCT ）和光控晶闸管。
可关断晶闸管具有普通晶闸管的全部优点，如耐压高，电流大等。
同时它又是全控型器件，即在门极正脉冲电流触发下导通，在负脉冲电流触发下关断。
故我们选择可关断晶闸管。
1.2整流电路我们知道，单相整流器的电路形式是各种各样的，整流的结构也是比较多的 因此在做设计之前我们主要考虑了以下几种方案：方案1：单相桥式半控整流电路电路简图如下:图1.4单相桥式半控整流电路对每个导电回路进行控制，相对于全控桥而言少了一个控制器件，用二极管代替， 有利于降低损耗！如果不加续流二极管，当a 突然增大至180。
或出发脉冲丢失时, 由于电感储能不经变压器二次绕组释放， 只是消耗在负载电阻上，会发生一个晶 闸管导通而两个二极管轮流导通的情况，这使 ud 成为正弦半波，即半周期ud 为正弦，另外半周期为ud 为零，其平均值保持稳定，相当于单相半波不可控整 流电路时的波形，即为失控。
所以必须加续流二极管，以免发生失控现象。
方案2 :单相桥式全控整流电路 电路简图如下:此电路对每个导电回路进行控制，无须用续流二极管，也不会失控现象，负2载形式多样，整流效果好，波形平稳，应用广泛。
变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化问题，变压器的利用率也高。
方案3 :单相半波可控整流电路电路简图如下：图1.6单相半波可控整流电路此电路只需要一个可控器件，电路比较简单，VT的a移相范围为180。
但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯直流磁化。
为使变压器铁心不饱和，需增大铁心截面积，增大了设备的容量。
实际上很少应用此种电路。
方案4 :单相全波可控整流电路：图1.7单相全波可控整流电路此电路变压器是带中心抽头的，结构比较复杂，只要用2个可控器件，单相全波只用2个晶闸管，比单相全控桥少2个，因此少了一个管压降，相应地，门极驱动电路也少2个，但是晶闸管承受的最大电压是单相全控桥的2倍。
不存在直流磁化的问题，适用于输出低压的场合作电流脉冲大（电阻性负载时），，且整流变压器二次绕组中存在直流分量，使铁心磁化，变压器不能充分利用。
而单相全控式整流电路具有输出电流脉动小，功率因数高，变压器二次电流为两个等大反向的半波，没有直流磁化问题，变压器利用率高的优点。
相同的负载下流过晶闸管的平单相全控式整流电路其输出平均电压是半波整流电路2倍，在均电流减小一半；且功率因数提高了一半。
根据以上的比较分析因此选择的方案为单相全控桥式整流电路（负载为阻感性负整流电 载)。
综上所述，针对他们的优缺点，我们采用方案二，即单相桥式全控 路。
1.3 主电路设计b)图1.9 主电路工作波形图电路如图1.8和图1.9所示。
为便于讨论，假设电路已工作于稳态图1.8主电路原理图(1)工作原理在电源电压比正半周期间，VT1、VT2承受正向电压，若在t 时触发，VT1、VT2导通，电流经VT1、负载、VT2和T二次侧形成回路，但由于大电感的存在，U2过零变负时，电感上的感应电动势使VT1、VT2继续导通，直到VT3、VT4被触发导通时，VT1、VT2承受反相电压而截止。
输出电压的波形出现了负值部分。
在电源电压U2负半周期间，晶闸管VT3、VT4承受正向电压，在t时触发，VT3、VT4导通，VT1、VT2受反相电压截止，负载电流从VT1、VT2 中换流至VT3、VT4中在t 2时，电压U2过零，VT3、VT4因电感中的感应电动势一直导通，直到下个周期VT1、VT2导通时，VT3、VT4因加反向电压才截止。
值得注意的是，只有当时2，负载电流i d才连续，当时2，负载电流不连续，而且输出电压的平均值均接近零，因此这种电路控制角的移相范围是0 2。
1.4整流电路参数计算1.在阻感负载下电流连续，整流输出电压的平均值为1 厂2^2U d一、2U2sin td( t) U2cos 0.9U2cos (2-1) 由设计任务有电感L 700mH，电阻R 500 ，U2 220V，则输出电压平均值U d的最大值可由下式可求得。
U d 0.9U2 cos0o0.9 220 1 198V (2-2) 可见，当在0~ /2范围内变化时，整流器可在0~198V范围内取值。
R (2 fL)2.整流输出电压有效值为U . 1(,.2U2sin t)2d( t) U2220V3.整流输出电流平均值为：(2-3)I 巳198 U d500 R2 3^ 5(2 CfL/))20.3625A 36985mA 0.3625A 362.(24)5002 (2 3.14 50 0.7)24.在一个周期内每组晶闸管各导通180。
，两组轮流导通，整流变压器二次电流是正、负对称的方波，电流的平均值Id和有效值I相等，其波形系数为1c 流过每个晶闸管的电流平均值与有效值分别为：I dT2 I d1I d—l d 0.5 0.3625A 0.18125A 181.25mA (2-5)2 2IT0* 2 I d ；I d ； 0.3625A 0.25636A 256.36mA (2-6) 5、晶闸管在导通时管压降U T=0,故其波形为与横轴重合的直线段；VT1和VT2 加正向电压但触发脉冲没到时，VT3、VT4已导通，把整个电压U2加到VT1或VT2 上,则每个元件承受的最大可能的正向电压等于，2U2 ；VT1和VT2反向截止时漏电流为零，只要另一组晶闸管导通，也就把整个电压U2加到VT1或VT2 上，故两个晶闸管承受的最大反向电压也为.2U2。
2辅助电路的设计2.1驱动电路的设计2.1.1触发电路的论证与选择1）单结晶体管的工作原理bl单结晶体管原理单结晶体管(简称 UJT )又称基极二极管，它是一种只有 PN 结和两个电阻接触电极的半导体器件， 它的基片为条状的高阻N 型硅片，两 端分别用欧姆接触引出两个基极 b 1和b 2。
在硅片中间略偏b 2 一侧用合金法制 作一个P 区作为发射极e 。
其结构，符号和等效电路如图2.1所示。
2)单结晶体管的特性 从图一可以看出，两基极b i 和b 2之间的电阻称为基极电阻Rb b =rb i +rb 2式中：Rb i 第一基极与发射结之间的电阻，其数值随发射极电流i e 而变化, rb 2为第二基极与发射结之间的电阻，其数值与 i e 无关；发射结是PN 结， 与二极管等效。
若在两面三刀基极b 2，b i 间加上正电压Vb b ，则A 点电压为：V A =[rb 1/ (rb 1 +rb 2) ]vb b = (rb i /rb b )vb b = r )Vb b 式中：n ――为分压比，其值一般在0.3—0.85之间，如果发射极电压V E由零逐渐增加，就可测得单结晶体管的伏安特性，见图 2.2 :?Pi.UWhl2 图2.1单结晶体管O/V 車V1!Vp图22单结晶体管的伏安特性(1 )当V e〈n Vb b时，发射结处于反向偏置，管子截止，发射极只有很小的漏电流I ceo o(2 )当V eAi Vb b+VD VD为二极管正向压降(约为0.7V ), PN结正向导通, I e显著增加，rb i阻值迅速减小，V e相应下降，这种电压随电流增加反而下降的特性，称为负阻特性。
