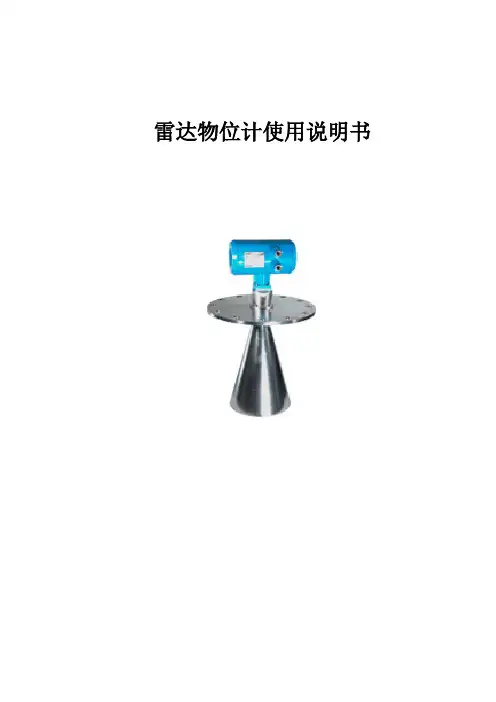

雷达物位计使用说明书目录一、脉冲型雷达物位计测量原理-------------------------------------------------------------------------------------------1 产品简介------------------------------------------------------------------------------------------2 安装指南------------------------------------------------------------------------------------------3 仪表尺寸------------------------------------------------------------------------------------------7测量条件------------------------------------------------------------------------------------------9 编程调试-------------------------------------------------------------------------------------------9 技术参数------------------------------------------------------------------------------------------11 产品选型------------------------------------------------------------------------------------------12二、导波型雷达物位计测量原理-------------------------------------------------------------------------------------------15 产品简介--------------------------------------------------------------------------------------------17 安装指南--------------------------------------------------------------------------------------------18 调试--------------------------------------------------------------------------------------------21 仪表尺寸---------------------------------------------------------------------------------------------22 技术参数--------------------------------------------------------------------------------------------22 产品选型--------------------------------------------------------------------------------------------23一、脉冲型雷达物位计测量原理发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达液位计的原理及应用1. 简介雷达液位计是一种广泛应用于工业领域的液位测量仪器。
它利用雷达技术测量液体的高度,具有准确、可靠、高精度的特点,被广泛应用于化工、石油、电力、造纸等行业。
2. 原理雷达液位计的工作原理基于雷达技术,主要包括发射、接收和信号处理三个步骤。
2.1 发射雷达液位计通过发射器发送一束微波信号,通常使用的频率为26GHz或者6GHz。
该信号会以光速传播,并在遇到液体表面时被部分反射。
2.2 接收雷达液位计的接收器会接收到被液体表面反射的信号,并将其转化为电信号。
接收到的信号强度和反射时间可以用来计算液体的高度。
2.3 信号处理雷达液位计的信号处理单元会对接收到的信号进行处理,将电信号转化为液位高度的数值。
通过对比发射信号和接收信号之间的差异,可以精确地确定液体的高度。
3. 优点和应用雷达液位计具有以下优点,使其在工业领域得到广泛应用:•精确度高:雷达液位计的测量误差较小,通常可以达到毫米级别的精度。
•稳定性好:由于采用雷达技术,雷达液位计对环境变化的适应能力强,不受温度、压力等因素的影响。
•可靠性高:雷达液位计采用非接触式测量,不会受到液体腐蚀、结构损坏等因素的影响。
•耐用性强:雷达液位计通常采用耐腐蚀材料制作,具有较长的使用寿命。
根据其特点,雷达液位计在工业领域有着广泛的应用,包括但不限于以下方面:3.1 化工在化工行业中,液位的准确测量对生产过程的稳定运行至关重要。
雷达液位计可以用来测量化工处理槽、反应釜等设备中的液位,实现对液体的实时监测和控制。
3.2 石油石油行业中的储油罐、油井等设备需要进行液位的监测。
雷达液位计可以通过非接触式的测量方式,准确地测量油罐内的油位,实现对石油储存和运输过程的监控。
3.3 电力在电力行业中,液位的测量在电厂的冷却系统、锅炉和脱硫装置等设备中起着重要作用。
雷达液位计可以实时监测冷却液的液位,保证设备的正常运行和安全。
3.4 造纸造纸过程中,液体的液位控制对于纸张的质量和成型效果至关重要。
雷达液位计技术参数雷达液位计是一种用于测量储罐、容器或其他储液设备中液体或固体物料的液位的仪器。
它利用雷达波束的特性来测量液体或固体介质的液位高度,并将这些信息转换成标准的电信号输出,用于显示或控制。
雷达液位计通常由天线、发射机、接收机、信号处理单元、显示控制单元等组成。
具有高精度、稳定性好、适应性强、安全可靠等特点,被广泛应用于化工、石油、石化、制药、食品、能源等行业中。
一、技术参数1. 测量范围雷达液位计的测量范围通常为0~30m,根据实际应用场景和需求,可以选择合适的测量范围。
2. 精度雷达液位计的精度通常为±3mm,一些高端产品的精度可达到±1mm,能够满足对液位测量精度要求较高的应用场合。
3. 输出信号雷达液位计的输出信号通常为4~20mA模拟信号或数字信号,用于连接显示仪表、PLC 控制系统或DCS系统进行液位显示和控制。
4. 工作温度雷达液位计的工作温度范围一般为-40℃~80℃,有些产品的工作温度范围更宽,可适应更多的应用环境。
5. 防爆等级雷达液位计通常具有防爆等级,适用于易燃易爆场所的液位测量,一般符合Exia IIC T6 Ga等标准。
6. 供电要求雷达液位计通常采用DC24V供电,也有一些产品支持AC220V供电,使用时需要根据实际情况选择合适的供电方式。
7. 安装方式雷达液位计可以选择不同的安装方式,如侧装式、法兰装式、插入式等,根据储液设备的结构和要求选择合适的安装方式。
8. 材质雷达液位计的材质通常为不锈钢,也有一些产品采用特殊材质,以适应不同液体或固体介质的测量要求。
以上是关于雷达液位计的一些主要技术参数,这些参数直接影响着雷达液位计的应用性能和使用效果。
在选择雷达液位计时,需要根据实际需求和应用场景来确定合适的技术参数,以确保雷达液位计能够准确、稳定地进行液位测量,并满足对液位测量精度和安全性要求的应用需求。
雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体(如水、石油、
化学品等)的液位高度的仪器。
雷达液位计通常由天线、发射器、
接收器和处理单元组成。
它利用雷达波(无线电波)来测量液位,
通过发送雷达波并接收反射波的时间差来计算液位高度。
首先,让我们从雷达液位计的工作原理开始说明。
雷达液位计
发射雷达波,并测量这些波在液体表面和返回时所花费的时间。
由
于雷达波在空气和液体中的传播速度不同,因此可以根据时间差来
计算液位高度。
这种测量方法非常精确,并且不受液体的温度、压
力或化学性质的影响,因此在工业领域得到广泛应用。
其次,雷达液位计的优点是非常适合在恶劣环境下使用,例如
高温、高压或腐蚀性液体的储罐。
它还可以实现远距离测量,无需
直接接触液体,因此具有较长的使用寿命和较少的维护需求。
此外,雷达液位计通常具有较高的精度和稳定性,适用于各种工业应用场景。
此外,雷达液位计通常具有多种输出选项,可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。
它还可以配
备各种附件,如防爆外壳、加热器、搅拌器等,以适应不同的工艺要求和环境条件。
最后,雷达液位计的安装和维护也需要注意一些事项。
安装时应确保天线与液体表面之间没有障碍物,以确保准确的测量。
在使用过程中,需要定期检查天线和电子元件的工作状态,并注意清洁和维护设备,以确保其正常运行。
总的来说,雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器,适用于各种工业场合的液位监测和控制。
希望以上内容能够帮助你更好地了解雷达液位计的相关信息。
防腐型雷达物位计型号防腐型雷达物位计型号1. 简介防腐型雷达物位计是一种用于测量液体、粉末和颗粒物料的高精度非接触式测量仪器。
它采用微波技术,能够在恶劣环境下进行稳定的工作,具有高精度、高可靠性、高稳定性等优点,被广泛应用于化工、石油、制药、食品等行业。
2. 型号目前市场上常见的防腐型雷达物位计型号有:(1)SITRANS LR560:西门子公司生产的一款防腐型雷达物位计,适用于各种液体和固体介质的非接触式测量。
(2)Rosemount 5400:艾默生公司生产的一款防腐型雷达物位计,适用于化学品、石油和天然气等行业。
(3)Guidense TDR2000:美国Vega公司生产的一款防腐型雷达物位计,适用于各种液体和固体介质的非接触式测量。
3. 特点(1)耐腐蚀性强:采用特殊材料制造,能够在酸碱等腐蚀性介质中长期稳定工作。
(2)测量范围广:适用于各种液体、粉末和颗粒物料的非接触式测量,可满足不同行业的需求。
(3)高精度:采用微波技术,具有高精度、高可靠性和高稳定性等优点。
(4)易安装:无需接触物料,安装简便、维护方便。
4. 应用防腐型雷达物位计广泛应用于化工、石油、制药、食品等行业。
具体应用包括:(1)化工行业:测量各种液体和固体介质的液位、料位和界面。
(2)石油行业:测量储罐内的原油、天然气等介质的液位和料位。
(3)制药行业:测量各种液体药剂的液位和料位。
(4)食品行业:测量各种粉末和颗粒物料的料位。
5. 注意事项使用防腐型雷达物位计时需要注意以下事项:(1)正确选择型号:根据实际需求选择合适的型号。
(2)安装位置:应选择在介质表面以上,以免影响测量精度。
(3)维护保养:定期检查和清洁物位计,确保其正常工作。
(4)避免干扰:防止外部电磁场等干扰物位计的正常工作。
艾默生雷达液位计R T R Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】艾默生雷达液位计资料目录一、雷达液位计结构组成与工作原理二、雷达液位计测量系统结构组成三、雷达液位计工具软件及使用四、雷达液位计校定五、罗斯蒙特 2210 显示装置六、雷达液位计故障判断处理一、雷达液位计结构组成与工作原理1、结构组成:雷达液位计是由发射器头(TH)与天线组成。
发射器头一般是通用的,同系列雷达液位计间可以互换。
天线有多种形式,从而形成多种型号的雷达液位计。
发射器头由表体和电子单元(THE)组成。
电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
二、雷达液位计测量系统结构组成及接线1、计测量系统结构组成:SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST (RTD测温元件Pt100)等组成,如下图所示,通过FCU与DCS通讯。
雷达液位计:RTG39、RTG40,罐旁指示仪:DAU2100、RDU40、751,DU2210-R ,多点温度计:MST 2、相关技术参数外部回路电阻<700Ω(无源输出,配24V外部电源)<300Ω(有源输出)环境温度:-40至70°C3、电气连接:罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别用来连接设备电源、输出和显示装置。
采用DC或AC作为具有较宽输入范围的内置电源,变送器供电单元可自动将电压调整到指定电压极限范围内的适用电压。
变送器输出为非本质安全HART/4-20mA 主要模拟输出或非本质安全基金会现场总线。
罗斯蒙特 PRO 变送器连接示意图端子块X1接线端子1-2:用于连接非本质安全HART/4-20 mA主要模拟输出或非本质安全基金会现场总线。
端子3-4:用于连接电源输入。
display for simple diagnosis. Linearization function (up to 32 points) for conversion of the measured value into any unit of length, volume or flow rate. silver tiger baccarat strategy pdf Two-wire or four wire instrument for continuous non-contact level and flow measurement.pastes, sludges and powdery to coarse bulk materials. The measurement is unaffected by dielectric constant, density or humidity and also unaffected by build-up due to the self-cleaning effect of the sensors.easy planning and assembly, fast and safe commissioning, a long service life and reduced maintenance costs.Typical applications include abrasive and aggressive media, even in rough ambient conditions. Measuring Principle Ultrasonic with Time-of-Flight Prosonic is based on the Time-of-Flight principle. A sensor emits ultrasonic pulses, the surface of the media reflects the signal and the sensor detects it again.The Time-of-Flight of the reflected ultrasonic signal is directly proportional to the distance traveled. With the known tank geometry the level can be calculated. Non-contact, maintenance-free measurement Measurement unaffected by media properties, like dc value or densityCalibration without filling or discharging Self-cleaning effect due to vibrating sensor diaphragm。
艾默生雷达液位计资料目录一、雷达液位计结构组成与工作原理二、雷达液位计测量系统结构组成三、雷达液位计工具软件及使用四、雷达液位计校定五、罗斯蒙特2210 显示装置六、雷达液位计故障判断处理一、雷达液位计结构组成与工作原理1、结构组成:雷达液位计是由发射器头(TH)与天线组成。
发射器头一般是通用的,同系列雷达液位计间可以互换。
天线有多种形式,从而形成多种型号的雷达液位计。
发射器头由表体和电子单元(THE)组成。
电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
二、雷达液位计测量系统结构组成及接线1、计测量系统结构组成:SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST(RTD测温元件Pt100)等组成,如下图所示 ,通过FCU 与DCS 通讯。
雷达液位计:RTG39、RTG40,罐旁指示仪:DAU2100、RDU40、751,DU2210-R ,多点温度计:MST 2、相关技术参数3、电气连接:罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别用来连接设备电源、输出和显示装置。
采用DC或AC作为具有较宽输入范围的内置电源,变送器供电单元可自动将电压调整到指定电压极限范围内的适用电压。
变送器输出为非本质安全HART/4-20mA 主要模拟输出或非本质安全基金会现场总线。
罗斯蒙特PRO 变送器连接示意图3.1 端子块X1接线端子1-2:用于连接非本质安全HART/4-20 mA主要模拟输出或非本质安全基金会现场总线。
端子3-4:用于连接电源输入。
端子A:电气安全接地端子。
变送器端子块X1 接线图3.2 端子块X2接线通过四根导线,将显示装置与接线盒内的X2端子块连接。
端子A:与显示装置接地端子连接。
端子5:与显示装置的电源线相连接。
端子6和7:与显示装置的信号线连接。
变送器端子块X2接线图3.3 2210显示装置连接罗斯蒙特2210显示装置可在工厂装配在PRO系列雷达液位变送器外壳上或在现场进行远程安装。
雷达液位计-全球百科非接触式雷达液位计包括脉冲雷达液位计和调频连续波雷达液位计:(1)脉冲雷达液位计利用电子单元通过天线系统发射极窄的微波脉冲,脉冲以光速在空间内传播,当遇到被测量介质阻碍时,部分能量产生反射波形,被天线系统接收。
将发射与接收脉冲之间时间间隔转换为天线系统到被测介质的距离。
这种测量方式由于测量的时间间隔非常小,需采用时间拓展技术,测量精度在5~10mm。
(2)调频连续波雷达液位计利用电子单元产生经频率调制的电磁波信号从天线系统发射,当遇到被测量介质阻碍时,部分能量产生反射波形,被天线系统接收。
将接收的反射信号和发射的瞬时频率信号比较,频率差转换为天线系统到被测介质的距离。
这种测量方式测量精度可达1mm。
以喇叭天线为例,微波的频率越高,波束的聚集性能越好,测量距离越远;波束角小,其喇叭尺寸可越小,不易产生较多的虚假回波,更易于现场的安装使用。
非接触式雷达液位计不易被腐蚀,是黏性、黏稠和腐蚀性液体工况的理想选择。
常用在带有搅拌器的容器中,量程范围可达30~40m。
非接触式雷达液位计的频率可影响其性能。
较低的频率降低对蒸汽、泡沫和天线污染物的灵敏度,而较高的频率可将管嘴、罐壁和干扰物的影响降至最低,始终保持狭窄的雷达波束。
波束宽度与天线尺寸成反比。
给定频率的波束宽度将随着天线尺寸的增加而减少。
非接触式雷达液位计测量特性:(1)无可活动机械部件,维护成本低。
(2)安装方便,支持罐顶安装。
(3)适用于液体、固体、黏稠、腐蚀性介质物位测量。
(4)适用于高温、低温、蒸汽和高压场合。
(5)可使用聚四氟乙烯密封件与过程相隔离。
(6)调频连续波物位计提供更强的微波信号,适用于高精度的物位测量。
(7)储罐内的障碍物如管、加强杆和搅拌器导致虚假回波,大多数变送器均具有精密的软件算法,可屏蔽或忽略这类虚假回波。
非接触式雷达液位计结构由3个部分组成,即雷达变送器、过程密封件和天线。
过程密封件和天线是引导电磁波按预定方向传导的装置,避免能量的球面传播。
雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1.产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2.仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3.安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4.导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5.导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6.虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7.典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8.仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9.法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10.发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11.仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12.测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15.技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1.产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2.仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3.安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4.接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5.调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6.仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7.仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8.技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9.产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011.液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2.壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3.性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4.现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1.产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表,测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4…20mA模拟信号。
vega雷达液位计说明书中文版Vega雷达液位计,是一种先进的液位测量设备,它通过雷达技术实时监测容器中的液位,并提供准确可靠的液位数据。
该设备广泛应用于石油化工、食品饮料、制药、电力等领域,为生产过程提供了重要的实时监控和数据支持。
Vega雷达液位计采用高频雷达技术,可以穿透液体,准确测量液位的位置。
其优势在于可以适应不同介质、不同温度、不同压力的容器,并能兼顾高精度、高稳定性和高可靠性。
该液位计具有防腐蚀、耐高温、耐高压的特点,能够适应恶劣的工作环境。
Vega雷达液位计的主要组成部分包括:天线、传感器和处理器。
天线负责发射和接收雷达波,传感器用于采集反射雷达波的信号,处理器用于处理和分析采集到的信号,并将数据传输到主控系统。
通过以上集成的组件,该液位计能够实现实时监测和数据传输。
Vega雷达液位计具有以下主要特点和功能:1.高精度:该液位计通过雷达技术,能够实现液位的精确测量,精度高达毫米级,提供准确的液位数据。
2.宽温度范围:该液位计可以适应不同温度的工作环境,温度范围广,能够持续稳定地工作。
3.高可靠性:该液位计采用先进的传感器和处理器技术,具有高抗干扰能力和长寿命特点,能够在恶劣的工作环境下稳定运行。
4.多功能显示:该液位计配备了直观的液晶显示屏,可以显示液位的数字和图形化信息,方便操作人员实时监测液位变化。
5. 多种接口:该液位计可以通过RS485、Modbus等接口与主控系统进行通信,并支持远程监控和数据传输。
6.自动校准:该液位计具有自动校准功能,可以根据不同的工作环境实时调整参数,提高测量的准确性。
总之,Vega雷达液位计是一种先进的液位测量设备,具有高精度、高可靠性和多功能等特点,广泛应用于工业生产过程中的液位监测和控制。
其丰富的功能和先进的技术为生产过程提供了重要的支持和保障。
E+H雷达液位计参数设置
1、设置→位号描述输入测量点位号。
2、设置→设备地址输入设备的总线地址(仅适用于软件地址设定)。
3、设置→距离单位选择距离单位。
4、设置→罐体类型选择罐体类型。
5、设置→管径 (仅适用于“罐体类型” = “旁通管/管道”)输入导波管或旁通管管径。
6、设置→介质分组确定介质分组(“水基液”:DC>4或“其他”:DC>1.9)
7、设置→空标输入空标距离E (参考点至0 %液位的距离) 4)。
8、设置→满标4)例如:当测量范围仅涵盖罐体上部(E <<罐体高度)时,必须在“设置→高级设置→物位→罐体/料仓高度”中输入实际罐体高度。
Micropilot FMR51, FMR52调试Endress+Hauser47输入满标距离F (0 %与100 %间的物位)。
9、设置→物位标识测量物位L。
10、设置→距离标识参考点R与物位L间的测量距离。
11、设置→信号强度标识计算物位回波的质量。
12、设置→抑制→确认距离比较显示单元上显示的距离和实际距离,以便启动干扰回波抑制。
13、设置→高级设置→物位→物位单位选择物位单位:%、m、mm、ft、in (工厂设置:%)仪表的响应时间由罐体类型功能参数确定。
中国石油四川石化有限责任公司1000万吨/年炼油、80万吨/年乙烯项目雷达液位测量系统维护指南艾默生过程控制有限公司目录1、概述:------------------------------------------- 32、雷达液位计工作原理---------------------------------33、性能参数指标--------------------------------------44、雷达液位测量系统组成及特点--------------------------65、雷达液位测量系统接线图-----------------------------116、雷达液位测量系统网络连接示意图----------------------127、罐量计算方法和依据的标准:-------------------------188、雷达罐量计算上位系统组态软件及其操作-------------------209、雷达罐区计量系统常见故障诊断--------------------------351.概述:雷达液位测量系统是一个完整的计量和库存管理系统,该系统可以包含液位,多点温度,介质的平均温度,压力,密度(压力变送器测量实时在线的密度),油水界面等信号。
罐区管理系统TankMaster软件包具有完整的库存管理功能,网络连接功能及与DCS 系统通讯功能。
它可以显示液位,多点温度,介质的平均温度,压力,密度,油水界面等信号的数值,储罐的容积表,并根据API或国家标准计量罐内液体标准体积和质量等数据。
计量级(REX)及监控级(PRO)系列采用TRL2总线,通过通讯单元转换为RS485或RS232通讯(基于Modbus协议)接口与上位系统通讯。
雷达液位计室外罐顶安装,安装区域为防爆区,安装简易、调校方便,确保可靠运行。
可动部件少,不受振动影响(液位计是一体化结构,采用模块化及集成化设计,卡件安装)。
艾默生雷达液位计资料目录一、雷达液位计结构组成与工作原理二、雷达液位计测量系统结构组成三、雷达液位计工具软件及使用四、雷达液位计校定五、罗斯蒙特 2210 显示装置六、雷达液位计故障判断处理一、雷达液位计结构组成与工作原理1、结构组成:雷达液位计是由发射器头(TH)与天线组成。
发射器头一般是通用的,同系列雷达液位计间可以互换。
天线有多种形式,从而形成多种型号的雷达液位计。
发射器头由表体和电子单元(THE)组成。
电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。
二、雷达液位计测量系统结构组成及接线1、计测量系统结构组成:SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST(RTD测温元件Pt100)等组成,如下图所示,通过FCU与DCS通讯。
雷达液位计:RTG39、RTG40,罐旁指示仪:DAU2100、RDU40、751,DU2210-R ,多点温度计:MST 2、相关技术参数3、电气连接:罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别用来连接设备电源、输出和显示装置。
采用DC或AC作为具有较宽输入范围的内置电源,变送器供电单元可自动将电压调整到指定电压极限范围内的适用电压。
变送器输出为非本质安全HART/4-20mA主要模拟输出或非本质安全基金会现场总线。
罗斯蒙特 PRO 变送器连接示意图3.1 端子块X1接线端子1-2:用于连接非本质安全HART/4-20 mA主要模拟输出或非本质安全基金会现场总线。
端子3-4:用于连接电源输入。
端子A:电气安全接地端子。
变送器端子块X1 接线图3.2 端子块X2接线通过四根导线,将显示装置与接线盒内的X2端子块连接。
端子A:与显示装置接地端子连接。
端子5:与显示装置的电源线相连接。
端子6和7:与显示装置的信号线连接。
变送器端子块X2接线图3.3 2210显示装置连接罗斯蒙特2210显示装置可在工厂装配在PRO系列雷达液位变送器外壳上或在现场进行远程安装。
显示装置可用于变送器组态或用于显示储罐数据。
电源连接,在端子块X2 端子5和端子块X12 端子1之间接线。
通讯连接,在端子块X2端子6和端子块X12端子2之间接线并在端子块X2端子7与端子块X12端子3之间接线。
接地连接,在X2端子隔室的本质安全接地螺钉与端子块X12端子4之间接线。
三、雷达液位计工具软件及使用RTG39、RTG40雷达液位计需要用TankMaster软件进行维护调试,软件需要安装才能使用。
安装后在桌面上有“WinSetup”图标,双击运行即可。
运行WinSetup图2:点击“确定”输入密码:admin图4配置通道协议选中FBM 2180 Serial Port,波特率4800,停止位1位,无校验图6选择设备图8 选择仪表,右键选择属性属性对话窗口图10 配置信息:带稳波管、8”天线、管内径0.2m、带罐旁指示仪看回波图设置滤波门限,拖动圆圈,应用罐距离设置:罐高等图12表头参数:标定值=检尺值-测量值+原值四、雷达液位计的标定液位测量值与手检尺值有偏差时,需要对液位计进行修正,即液位计的标定。
如果工艺反应仪表液位指示与实际液位有偏差需要进行液位标定时,应首先由工艺人员对罐液位进行手工检尺,为保证检尺数据的准确性,应在静罐情况下进行三次独立的测量,三次检尺数据的平均值作为液位修正的参考值。
对于PRO和REX系列的雷达液位计进行液位标定,首先需要将安装了TankMaster调试软件的电脑通过FBM和FCU相连,开机进入调试软件界面,标定方法有三种。
1、修改罐的参考高度雷达液位计投用前应对罐的参考高度依据实际情况进行精确设置,如果在不同的液位测量时,手检尺液位值与雷达液位计测量值的偏差有规律可循,即总是偏高或偏低相同数值,则应考虑罐的参考高度设置有误,如果总是偏高△L,则新的罐参考高度值=原参考高度值-△L, ,如果总是偏低△L,则新的罐参考高度值=原参考高度值+△L,修改罐参考高度的方法:选中雷达液位计右键,选择Tank Distance 进入,可以看到Tank Preference Hight项,输入新的罐参考高度值,2、在确认罐高设置正确的情况下,利用WinSetup的Calibrate功能进行标定选中要标定的雷达液位计右键,选择Calibrate进入,在打开的窗口中点击Calibration Data选项,弹出如下窗口,进行多点标定:在Hand Dipped Level栏输入手检尺液位值,在SAAB Level栏输入雷达测量值,点击Refresh按钮,然后点击Save calibration data in PC database,在之后打开的窗口中点击Write newcalibration data to RTG.3、在确认罐高设置正确的情况下,进入WinSetup 界面进行单点标定。
五、罗斯蒙特 2210 显示装置罗斯蒙特2210显示装置可用于组态并可用于浏览储罐数据。
使标定值=检尺值-测量值+原值用四个软键,可以浏览不同的菜单并可选择各种服务和组态功能。
5.1 罗斯蒙特 2210 显示装置菜单树5.2 2210 显示装置操作主菜单包含下列选项主菜单View(视图)选项,浏览液位数据和信号强度。
Service(服务)选项,浏览组态状态、编辑保存记录、将保存记录重置到工厂设置数值、进行软件重置或启动表面回波搜索。
Setup(设置)选项,对变送器进行组态。
Display Panel(显示板)选项,设置测量值单位、设置语言并可更改用户口令。
5.3 调整液晶显示器对比度同时按下右手侧的两个按钮可增加液晶显示器对比度。
同时按下左手侧的两个按钮可降低液晶显示器的对比度。
将显示板的对比度从最小调整至最大大约需要10 秒钟时间。
5.4 输入口令某些窗口设置有口令保护。
通过以某种顺序按下三个空白软键(最多12个字符)可输入口令。
每个数字代表一个特定软键,如图所示。
默认情况下,口令为空白,即可通过只按下OK按钮应可打开口令保护的窗口。
口令显示屏5.5 软键软键的意义随打开窗口的不同而不同。
使用箭头键上下移动光标(或侧向移动到某些窗口)。
当要求输入数值时,也可用这些按钮更改数字。
1)显示测量数据在浏览测量数据时,采用软键在不同视图间浏览,如下图所示。
并且,状态指示器将向您显示所执行的测量以及这些测量是否有效。
视图显示2)在不同的选项之间进行选择●在对 PRO 系列雷达液位变送器进行组态时,利用软键可定义可选择的特定项目并保存当前设置。
●当光标抵达最后一项时,按向下箭头按钮,可跳回到第一项。
3)输入数字型数值●使用向上箭头按钮输入所需的数值。
每次点击将数字型数值从零至九递增一个步幅,并可逐步递减返回零。
●Next(下一步)按钮将光标移动到下一个数字上。
当光标抵达最后一个数字时,选择NEXT(下一步)按钮又将光标返回到第一个数字。
5.6 显示设置显示设置用于设置显示单位、显示语言和设置仅用于 2210 显示装置的口令。
1)用户定义视图●选择 User Defined(用户定义)并按 Next(下一步)。
●上一步骤所所选择的项目数量决定下一步所选择的是类型还是模式。
如果选择单个项目,应选择类型并按下 Next(下一步)。
如果选择两个或以上项目,应选择模式并按下Next(下一步)。
对于切换模式,也可选择每个项目所要显示的时间并按下Next(下一步)。
●为所选项选择单位并按下Next(下一步)。
●为显示设置以分钟计算的超时限制以使其返回默认视图并按下 Save(保存)。
2)语言●选择 Language(语言)并按下 Next(下一步)。
●移动光标至首选语言并按下 Mark(标记)。
●接下 Save(保存)保存选择结果。
显示器将返回到视图模式。
3)单位●选择 Units(单位)菜单并按下Next(下一步)。
●选择 Length(长度)、Velocity(速度)、Volume(容量)或Temperature(温度)按下Next(下一步)。
选择用于显示数据的测量单位并点击Save(保存)进行保存。
4)口令为更换显示板口令,请选择Password(口令)选项并按下按钮。
必须输入该口令才能更改变送器的组态。
安装设置罗斯蒙特PRO雷达液位变送器从主菜单中选择Setup(设置)并任选一项进行变送器组态。
5.7 引导设置Guided Setup(引导设置)包括启动变送器的基本设置。
该选项引导您逐步浏览一系列组态窗口。
这些窗口以预定义顺序自动打开。
按照下列步骤,采用引导设置对新雷达变送器进行组态:1)从Main Menu(主菜单)选择Setup(设置)。
2)输入口令并按下按钮。
以特定顺序点击前三个软键可定义口令。
按下的每个键以星号显示。
3)从 Setup Menu(设置菜单)中选择“Guided...”(引导设置)并按下Next(下一步)。
4)设置天线类型。
按 Save(保存)移动光标至所需的天线,并点击 Mark(标记)对其进行选择。
Std = 标准;P = PTFE 储罐密封;Q = 石英密封;HP = 仅限于工厂使用;C = 仅限于工厂使用。
按 Save(保存)结束。
注意:必须使用箭头滚动清单以查找所有可用的天线类型。
5)设置 Tank Type(储罐类型)。
按箭头按钮移动光标至所需的储罐类型并点击 Mark(标记)进行选择。
6)标定 Tank Height(储罐高度)(R)。
储罐高度(R)定义为上部参考点(距离漂移 G 确定)与下部参考点(零液位)之间的距离。
按 Save(保存)结束。
7)如果在选择储罐类型时必须对储罐底部类型进行定义,按箭头按钮移动光标至所需的储罐类型。
点击 Mark(标记)对其进行选择。
8)选择 Tank Environment(储罐环境)选项。
选择合适的表面条件。
通过选择 Mark(标记)将符合储罐环境的选项做上标记。
5.8自定义设置按照下列步骤,使用 Custom Setup(自定义设置)选项对雷达变送器进行组态:1)从 Main Menu(主菜单)中选择 Setup(设置)。
2)输入口令并按 OK 确认。
3)从 Setup Menu(设置菜单)中选择 Custom(自定义)并按下Next(下一步)。
4)从 Custom Setup(自定义设置)菜单中选择 Start Radar(启动雷达)选项。
a)从 Start Radar(启动雷达)菜单中选择 Antenna Type(天线类型)选项。
可用的天线类型有:杆形、锥形、过程密封和抛物线形。
b)选择变送器已安装的天线的类型,并点击 Save(保存)打开Start Radar(启动雷达)菜单。
