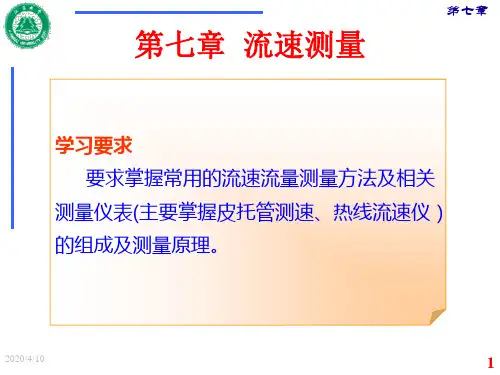

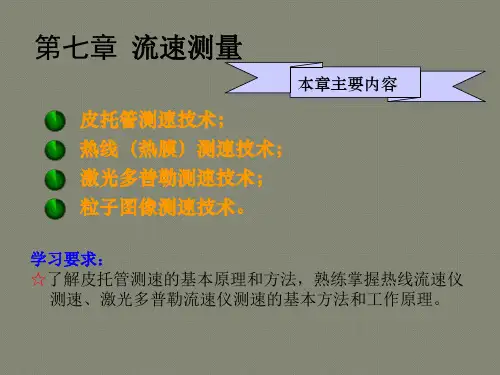

第4次课第七章流速测量

流体流速与流量的计算与测量流体流速与流量是涉及流体力学的重要概念，对于流体力学的研究和实际应用具有重要意义。

本文将介绍流体流速与流量的概念，以及计算和测量相应数值的方法。

一、流体流速的概念及计算方法流体流速是指流体在单位时间内通过管道或任何其他容器横截面的体积流量。

流体流速可以用公式v = Q/A来计算，其中v表示流速，Q表示流体通过横截面的体积流量，A表示横截面的面积。

根据流体的性质和实际应用的不同，我们需要采用不同的方法来计算流体流速。

以下是几种常见的计算方法：1. 流体通过管道的流速计算：当流体通过圆管时，我们可以使用公式v = 4Q/πD^2来计算流速，其中D表示管道的直径。

这个公式是基于流体连续性方程和泊松方程推导得出的。

2. 流体通过孔口的流速计算：当流体通过小孔或喷嘴时，我们可以使用公式v = √(2gh)来计算流速，其中g表示重力加速度，h表示从孔口到液面的高度差。

这个公式是基于能量守恒原理和伯努利定律推导得出的。

3. 流体通过泵的流速计算：当流体被泵送时，我们可以使用公式v = Q/A来计算流速，其中Q表示泵的流量，A表示泵出口的横截面积。

二、流体流量的概念及计算方法流体流量是指流体在单位时间内通过特定截面的质量或体积。

流体流量的计算方法根据不同的实际应用可以有所差异。

以下是几种常见的流体流量计算方法：1. 流体质量流量计算：流体质量流量可以使用公式m = ρQ来计算，其中m表示流体的质量流量，ρ表示流体的密度，Q表示流体通过截面的体积流量。

2. 流体体积流量计算：流体体积流量可以通过直接测量流体通过的容器的体积来计算。

具体的计算方法根据容器的形状和流体流动的特点可以有所不同。

三、流体流速和流量的测量方法为了准确地测量流体流速和流量，我们可以采用不同的设备和方法。

以下是几种常见的流体流速和流量的测量方法：1. 流速测量方法：- 流速测量仪：采用这种方法可以直接获得流体的流速数值，常见的流速测量仪有流量计和流速计。

流体流动速度测量1. 引言流体流动速度的测量在科学研究和工程应用中具有重要意义。

流体的速度是指流体中质点在单位时间内通过某一截面的位移量，是流体动力学中的重要参数之一。

流体流动速度的准确测量可以帮助我们深入了解流体运动特性，为相关领域的设计和工程提供重要依据。

本文将介绍一些常用的流体流动速度测量方法及其原理，包括瞬时速度测量、平均速度测量和流速剖面测量。

2. 瞬时速度测量瞬时速度测量是指对流体在某一时刻的流动速度进行准确测量。

常用的瞬时速度测量方法有以下几种：2.1 流体力学方法流体力学方法是最常用的瞬时速度测量方法之一。

通过在流体中放置一根细长的测量探针，可以测量探针所受到的流体阻力，并由此计算出流体的速度。

常用的流体力学方法包括细管测速法、流速计和压力差法。

2.2 光学方法光学方法利用光的传播速度和干涉现象来测量流体的瞬时速度。

常见的光学方法包括激光多普勒测速法和激光干涉测速法。

激光多普勒测速法通过测量流体中散射的激光的频率变化来计算流体速度。

激光干涉测速法则是利用光的干涉现象，通过测量干涉图案的变化来计算流体速度。

2.3 声学方法声学方法是利用声波在流体中传播的时间来测量流体速度的方法。

常见的声学方法包括超声多普勒测速法和声速仪。

超声多普勒测速法通过测量流体中散射的超声波的频率变化来计算流体速度。

声速仪则是通过测量声波在流体中传播的时间来计算流体速度。

3. 平均速度测量平均速度是指在一定时间内流体通过某一截面的平均速度。

常用的平均速度测量方法有以下几种：3.1 流量计流量计是一种常用于测量流体平均速度的仪器。

常见的流量计有涡街流量计、浮子流量计和电磁流量计等。

这些流量计利用流体运动时产生的一些物理量的变化来计算流体的平均速度。

3.2 瞬时速度测量的平均瞬时速度测量方法中得到的一系列瞬时速度可以进行平均运算，得到平均速度。

这种方法适用于瞬时速度变化较小的情况。

4. 流速剖面测量流速剖面是指流体在某一截面上的速度分布情况。

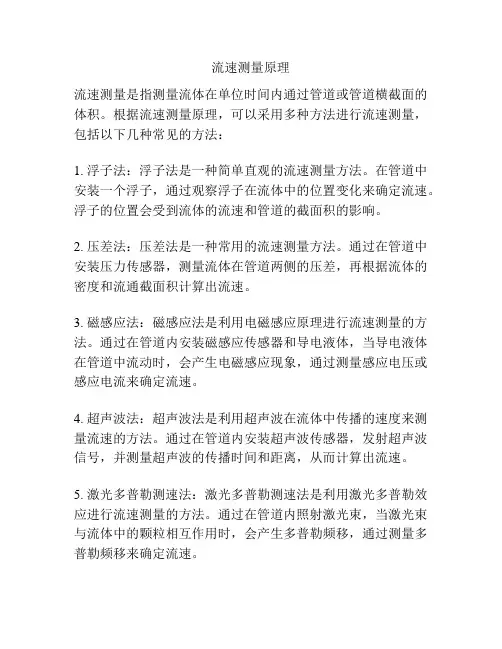

流速测量原理
流速测量是指测量流体在单位时间内通过管道或管道横截面的体积。

根据流速测量原理，可以采用多种方法进行流速测量，包括以下几种常见的方法：
1. 浮子法：浮子法是一种简单直观的流速测量方法。

在管道中安装一个浮子，通过观察浮子在流体中的位置变化来确定流速。

浮子的位置会受到流体的流速和管道的截面积的影响。

2. 压差法：压差法是一种常用的流速测量方法。

通过在管道中安装压力传感器，测量流体在管道两侧的压差，再根据流体的密度和流通截面积计算出流速。

3. 磁感应法：磁感应法是利用电磁感应原理进行流速测量的方法。

通过在管道内安装磁感应传感器和导电液体，当导电液体在管道中流动时，会产生电磁感应现象，通过测量感应电压或感应电流来确定流速。

4. 超声波法：超声波法是利用超声波在流体中传播的速度来测量流速的方法。

通过在管道内安装超声波传感器，发射超声波信号，并测量超声波的传播时间和距离，从而计算出流速。

5. 激光多普勒测速法：激光多普勒测速法是利用激光多普勒效应进行流速测量的方法。

通过在管道内照射激光束，当激光束与流体中的颗粒相互作用时，会产生多普勒频移，通过测量多普勒频移来确定流速。

这些方法各有优缺点，适用于不同的流体和测量要求。

在实际应用中，可以根据具体情况选择适合的方法进行流速测量。

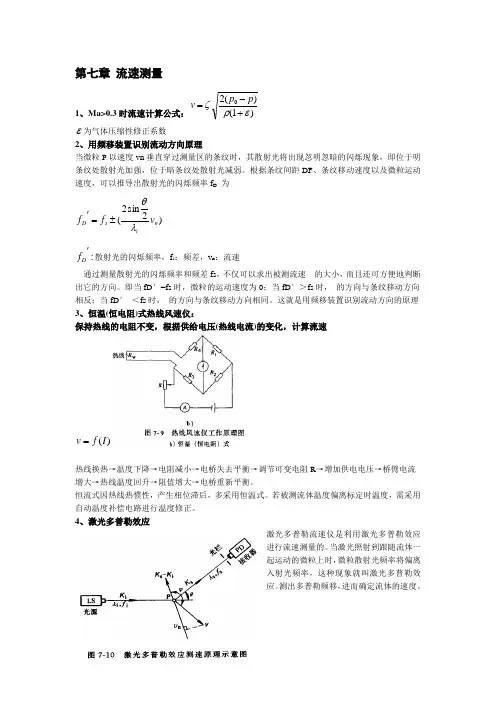

第七章 流速测量
1、Ma>0.3时流速计算公式：
)1()
(20ερζ+-=p p v ε为气体压缩性修正系数
2、用频移装置识别流动方向原理
当微粒P 以速度vn 垂直穿过测量区的条纹时，其散射光将出现忽明忽暗的闪烁现象，即位于明条纹处散射光加强，位于暗条纹处散射光减弱。

根据条纹间距DF 、条纹移动速度以及微粒运动速度，可以推导出散射光的闪烁频率f D ′为
)2sin 2(n i
s D v f f λθ±=' :'D f 散射光的闪烁频率，f s ：频差，v n ：流速
通过测量散射光的闪烁频率和频差fs ，不仅可以求出被测流速 的大小，而且还可方便地判断出它的方向。

即当fD ′=fs 时，微粒的运动速度为0；当fD ′＞fs 时， 的方向与条纹移动方向相反；当fD ′ ＜fs 时， 的方向与条纹移动方向相同。

这就是用频移装置识别流动方向的原理
3、恒温(恒电阻)式热线风速仪：
保持热线的电阻不变，根据供给电压(热线电流)的变化，计算流速
)
(I f v
=
热线换热→温度下降→电阻减小→电桥失去平衡→调节可变电阻R →增加供电电压→桥臂电流增大→热线温度回升→阻值增大→电桥重新平衡。

恒流式因热线热惯性，产生相位滞后，多采用恒温式。

若被测流体温度偏离标定时温度，需采用自动温度补偿电路进行温度修正。

4、激光多普勒效应
激光多普勒流速仪是利用激光多普勒效应
进行流速测量的。

当激光照射到跟随流体一
起运动的微粒上时，微粒散射光频率将偏离
入射光频率，这种现象就叫激光多普勒效
应。

测出多普勒频移，进而确定流体的速度。

流体力学实验中的流速测量方法与技巧流体力学实验是研究流体运动性质及其相互关系的重要手段。

在流体力学实验中，流速的测量是一项关键工作，正确的测量方法和技巧能够保证实验结果的准确性和可靠性。

本文将介绍一些常见的流速测量方法与技巧。

一、静态压力法静态压力法是流速测量中最基本也是最常用的方法之一。

其原理是根据流体在流速改变时压力的变化来进行测量。

实验中通常使用U型压力计或毛细管压力计作为测量工具，通过测量不同位置的静压差来计算流速。

静态压力法的优点在于原理简单易操作，且适用于多种流体，但是对于非恒定流动和高速流体测量来说准确度相对较低。

二、浮子法浮子法是一种常用的流速测量方法，特别适用于液体中的小流速测量。

浮子法的基本原理是通过观察流体中浮子的移动速度来反推流速。

在实验中，可以通过测量流体引起的浮子垂直位移和时间来计算流速。

这种方法适用于透明流体和低流速条件下，精度较高。

三、紊流产生器法紊流产生器法是一种流速测量方法，适用于需要高精度和高速流动条件的实验。

该方法利用流体在紊流产生器中的流动特性，通过测量不同位置的压力来计算流速。

紊流产生器通常由多个孔径不同的管道组成，使得流体在通过管道时产生紊流。

通过测量不同位置的压力差，可以推算出流速的的变化。

这种方法可用于高精度流速测量以及流态分析的实验。

四、激光多普勒测速法激光多普勒测速法是一种非接触式的流速测量方法，适用于流场内的流速分布和测量点移动的实验。

该方法基于多普勒效应，通过激光束对流体中的颗粒进行照射，然后接收颗粒散射的光信号来测量流速。

激光多普勒测速法的优点在于高精度、非侵入性和对悬浮颗粒和液体的适应性。

然而，该方法的设备较为昂贵，操作也要求精准。

五、喷嘴法喷嘴法是一种通过利用流体在喷嘴中的速度变化来测量流速的方法。

喷嘴法根据流体在收缩截面和扩张截面中速度的变化来推算流速。

实验中，可以通过测量喷嘴出口的压力差、流量以及喷嘴的截面积来计算流速。

这种方法适用于气体或液体的流速测量，但是喷嘴的设计和实验过程需相对复杂。

物理实验技术中的流速测量方法与技巧引言：在物理实验中，流体的流速是一个重要的参数，它对于研究流体运动和流量的特性至关重要。

本文将介绍几种常用的流速测量方法与技巧，帮助读者了解流体的运动规律和实验操作。

一、流速测量方法之涡轮流量计涡轮流量计是一种常见的流速测量设备。

它利用涡轮在流体中旋转产生的频率与流速成正比的原理进行测量。

在实验中，将涡轮流量计放置在流体管道内，通过固定的转子叶片与流体发生转动摩擦，从而测量流速。

使用涡轮流量计时，需要注意选择适合流量范围的设备，以确保测量精度。

二、流速测量方法之风速计风速计主要用于气体流速的测量。

它采用热线或热膜测温原理，通过测量气体流经探头时温度的变化来计算流速。

风速计在实验中的应用非常广泛，例如测量风速、气体排放速度等。

测量时要注意探头与气体流动方向垂直，并做好温度补偿以提高测量精度。

三、流速测量方法之皮托管皮托管是一种常见且精确的流速测量仪器。

它利用流体速度与静压差的关系进行测量。

皮托管由一个通入流体的长导管和一个短导管组成。

通过测量长导管与短导管中的压力差，可以计算出流体的速度。

使用皮托管时，需要选择合适的导管长度和直径，以确保测量结果的准确性。

四、流速测量技巧之数据处理在进行流速实验时，良好的数据处理技巧是至关重要的。

首先，要保证实验中的数据采集准确可靠。

其次，在数据处理过程中，需要进行数据分析和统计，以去除异常值和噪音干扰，确保测量结果的准确性。

最后，还需要对数据进行合理的图表展示，以便清晰地观察和解读测量结果。

五、流速测量技巧之实验操作在进行流速测量时，合理的实验操作是非常关键的。

首先，要充分了解所使用仪器的操作原理和使用方法，并保证其正常工作状态。

其次，在操作过程中，要注意保持实验环境的稳定和恒定，避免外界因素对测量结果的影响。

最后，要保证实验的重复性，进行多次测量并取平均值，以提高测量的准确性。

六、流速测量技巧之误差分析在进行流速测量时，误差是无法避免的。

流速测量原理与公式1.引言流速是指单位时间内流体通过某一特定截面的体积，是流体力学中的一个重要参数。

流速的测量对于许多工程和科学领域都至关重要，例如水力学、气象学和环境工程等。

本文介绍了流速测量的基本原理和常用的测量方法。

2. 流速测量原理流速测量的基本原理是利用流体通过单位时间内通过截面的体积来确定流速。

根据流体力学基本方程，流速可以通过测量截面上的压力差或涡旋流的旋转速度来得到。

2.1 压力差法压力差法是一种常用的测量流速的方法。

该方法基于伯努利方程，通过测量流体在两个不同截面处的压力差和流道几何参数，可以计算出流速。

其中，流道几何参数包括截面面积和长度等。

2.2 涡旋流法涡旋流法是另一种常用的测量流速的方法。

该方法利用流体在涡旋流装置中的旋转速度来反映流速。

通过测量涡旋流的旋转速度和装置的几何参数，可以计算出流速。

3. 流速测量公式根据上述原理，可以得到一些常用的流速测量公式。

以下是两种常见的测量方法对应的公式：3.1 压力差法公式流速（V）可以通过以下公式计算：V = (2*(P1 - P2) / (ρ * A))^0.5其中，P1和P2分别为两个截面处的压力，ρ为流体的密度，A 为截面的面积。

3.2 涡旋流法公式涡旋流法可以通过测量旋转速度（ω）来计算流速（V）。

涡旋流法的计算公式如下：V = k * D * ω其中，k为修正系数，D为涡旋流装置的直径，ω为涡旋流的旋转速度。

4. 结论流速测量是一种重要的工程和科学任务，可以通过压力差法和涡旋流法等方法来实现。

通过测量截面处的压力差或涡旋流的旋转速度，并结合相应的测量公式，可以准确计算出流速。
