DIN 267-27
紧固件技术交货条件
第27部分:带粘附层的钢制螺钉，螺栓和螺柱的
技术规范
邱佳伟
翻译
王洪伟
校对
审核
批准
上海乾通汽车附件有限公司
二零零五年十月二十五日

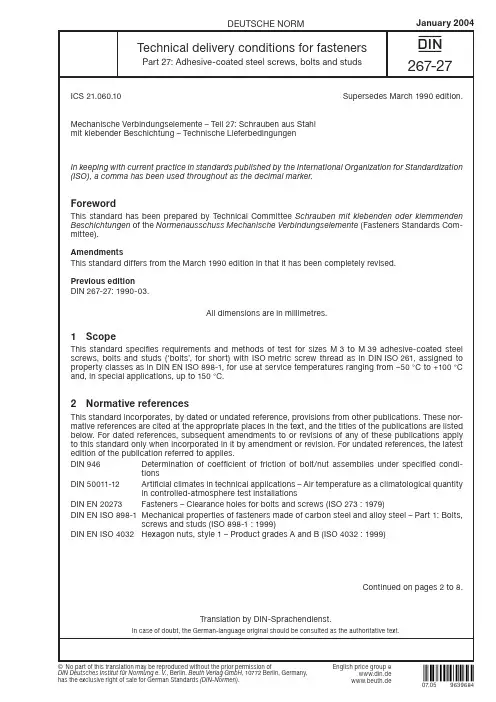

DIN 267-27
紧固件技术交货条件
第27部分:带粘附层的钢制螺钉，螺栓和螺柱的技术规范
ICS 21.060.10 1990年三月替代版
Mechanische Verbindungselemente-Teil 27:Schrauben aus Stahl
Mit klebender Beschichtung-Technische Lieferbedingungen
为了与国际标准化组织所颁布的现有标准保持一致性，使用逗号作为十进制标记。
前言
此标准由Schrauben mit klebenden oder klemmenden Beschicntungen of the Normenausschuss Mechanische Verbindungselemente 技术委员会制定。
修订
与标准已彻底修订，与1990年3月的标准有较大的不同。
先前版本
DIN 267－27：1990－03
所有尺寸均为毫米
1 范围
此标准以DIN ISO 261公制螺纹标准详述了尺寸从M3到M39的带粘附层的钢制螺钉，螺栓和螺柱的技术要求以及测试方法，此标准同时归属于DIN EN ISO 898-1中的特性等级，适用于从－50˚C到100˚C（特殊情况最高150˚C）的温度范围。
2 标准参考
此标准（有限期与无限期的）与其它出版物一同发放。在正文中适当的位置引用这些标准参考，并且要列出出版物的标题。对于有限期的参考，之后的修订或者这些出版物的任何修订版只在修订版合并时应用（这些标准）。
DIN 946 在特殊条件下螺钉螺母摩擦系数的测定。
DIN EN 20273 紧固件－螺柱与螺栓的间隙孔（ISO273:1979）
DIN ENISO 898-1碳钢及合金钢制成的紧固件的机械性能－第一部分：螺钉，螺栓，螺柱（ISO 898－1:1999）
DIN EN ISO 4032六角头螺帽，形式１－产品等级A与B（ISO 4032:1999）
如果有疑问的话，以德语原版作为官方参考版本
如果事先没有DIN Deutsches Institut Fur Normung e.V Berlin的批准，不得对任何部分进行再译Beuth Verlag GmbH,10772 Berlin,Germany,拥有德国标准的独家销售权。
DIN EN ISO 4753紧固件－带有ISO公制标准的外螺纹零件末端
DIN EN ISO 7089普通垫圈－普通系列－产品等级A（ISO 7089:2000）
DIN EN ISO 8673 六角头螺帽，形式1,带有优良的公制齿节螺纹－产品级别A与B（ISO 8673:1999）
DIN ISO 261 ISO通用公制螺纹－总体规划（ISO 261:1998）
3 概念
3.1粘附层
将粘合剂以微胶囊形式涂抹于整个螺纹圆周，使得粘结属性可以在拧紧过程中体现出来，并且可以防止螺钉在工作时出现松弛（的情况）。
3.2拧紧扭矩
通过将螺钉拧入测试用的螺帽时测量的扭矩（由M in确定）。
3.3输入扭矩
通过表1可以得到将螺钉拧紧到一定程度所需要的扭矩（由M A确定）。
3.4分离扭矩
应力以及无应力装配件在测试用螺帽与螺钉之间出现相对运动时所测量的扭矩。
3.5放松扭矩
在分离点之后旋开带粘附层螺栓时测量的扭矩（由M out指定）。
4 尺寸与名称
4.1标准涂层
除非另有要求，图层需要有一定的区域，从螺钉的尾部开始测量，长度等于 1.5d±2P٭，前二到三牙的螺纹不进行涂层处理以方便螺栓连接。在不影响螺栓联结的情况下允许在此留有一定量（粘附性剂）的残余。
要点：
d为螺纹名义直径
1）覆有涂层的区域
2）二到三牙无涂层
图1：标准涂层螺栓涂层区域的长度与位置
4.2非标准涂层
对于结合面长度超过1倍直径以及特性级别低于8.8的，或者螺栓头部强度降底的情况，应指定涂层的长度（作为属性等级），用于方便螺栓的拆装。在必要的情况下可通过测试来确定涂层正确的长度与位置。
在进行螺栓－螺母连接时，涂层长度与位置应以与螺帽螺纹完全接触为准。
٭)P为螺距
如果由于设计原因，涂层长度l b，或者到尾部的长度a时（图2）不同时，应在条目4.3中以标准指定所有的尺寸，并且l b带有一个±2P的公差。
要点：
l b涂层的长度
a 涂层到螺栓端部的距离
图2：非标准涂层螺栓涂层的长度与位置
4.3名称
基于此标准下的涂层螺栓的名称应依次包括下列条目：
a)符号‘MK’表示对摩擦系数没有特别要求，符号‘MKL’表示对摩擦系数有特别要求。
b)工作温度（螺栓正常使用的温度，最高150˚C）
c)l b×a的值，单位毫米，在适当处。
名称举例
例1：
M12钢制螺栓（M12），名义长度l为80毫米，属性等级8.8,带有粘附层，且对摩擦系数没有特别要求（MK）：
Bolt DIN…－M 12×80－8.8－MK
例2：
M12钢制螺栓（M12），名义长度l为80毫米，长头螺栓，遵照DIN EN ISO 4753,属性级别8.8,带有特定范围摩擦系数的粘附层（MKL），长度l b为30毫米，到螺栓端部的距离a为10毫米（30×10）。
Bolt DIN…－M12×80－LD－8.8－MLK－30×10
例3：
M12钢制螺栓（M12），名义长度l为80毫米，长头螺栓，遵照DIN EN ISO 4753,属性级别8.8,带有特定范围摩擦系数的粘附层（MKL），最高使用温度150˚C，长度l b为30毫米，到螺栓端部的距离a为10毫米（30×10）。
Bolt DIN…－M12×80－LD－8.8－MLK－150－30×10
5 要求
5.1普通需求
对于紧固件的标准设计，应遵循5.2.1条目中对于室温的规定，而且工作温度不得高于100˚C，还要满足子条款5.4与5.5的规定。如果在订购的时候达成了任何诸如在子条款5.2.1中规定的工作温度最高为100˚C以及5.3中的特殊规定之类的条目时，也应该遵守（这些规定）。
5.2扭矩与扭率
5.2.1拧紧时螺栓应满足的需求
当以子条款6.2.1中的规定对螺栓进行测试时，应满足表1中所规定的M LB/M A的比率与M out 的值。
表1：室温以及100或者150˚C温度下的扭矩与扭率（拧紧状态下）
