光的反射与折射作图
一、作图题（共38题；共250分）
1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO 的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)
3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4. 请在下图中画出折射光线的大致位置；
5. 如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.
一束光线从空气射入玻璃时，界面MN 上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。
8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气
射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
10.按照题目要求作图。
如图甲所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路
14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线(要求画出法线)．
2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A B。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向
A
300
O
第1题图
第3题图第4题图
5、如图7，A、B是两块互相垂直放置的平面镜,有一条光线按图中所示的方向射向A镜，请在图中完成光路图.
6、如图5所示,AO表示从空气射向玻璃的一束光,请画出折射光线的光路图.
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中画出该入射光线的折射光线的大概位置，并标出折
射角。
8、如下图A所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹(注意标出法线).
图A
9、如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线
和折射光线。
S
水
10、如图(b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．
11、画出图下左图中入射光线经平面镜反射后的光线．
图14
12、如图上面右图14所示,在练功房里,小红同学利用平面镜来帮助矫正舞蹈姿势.画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图.
13、如图下图(1）所示,在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状.关于这个情景，请你在下图(2）中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的。
光学作图专题
光的反射、平面镜成像、光的折射作图
1.（1）光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标
明反射角的大小．
2.（2）画出图2物体AB在平面镜M中所成的像．
3.
4.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．
5.
6.
7.
8.
9.
10.
11.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
12.
13.
14.
15.
16.~
17.如图所示，由点光源S发出的一束光AB射到镜面MN上，CD是由S发出的另一束入射光的反射光，请
在图中画出点光源S的位置。
18.如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点，
请作出该光线的光路图。
19.如图所示,一束光线在空气和水两种介质的界面上
同时发生反射和折射,图中已标出反射光线,请画出
折射光线的大致方向和入射光线．
20.
21.
22.
23.如图所示，根据光的反射定律画出入射光线AO的反射光线OB，并标出反射角的度数．
24.
25.如图所示，一束激光α斜射向半圆形玻璃砖圆心O，
！
结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
26.（1）图1中入射光线与镜面成30度角，请你完成光路图并标出反射角．
27.（2）钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包．图2中已经标出了入射
光线和反射光线的位置，请在图中画出法线与镜面．
28.
》
29.如图所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，
并作出这两条光线的反射光线．
光路图专题训练——规范作图
考点一：光的反射
1、有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路。
2、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
3、要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。（标明镜面与水平方向夹角的度数）
1题2题3题
考点二：平面镜成像
（2013年武汉）4、某同学利用两支同样的蜡烛等实验器材探究平面镜成像的特点。他在白纸上记下了两支蜡烛的位置，如图所示，A、B分别表示两支蜡烛，请画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）
5、如图所示MN为水平地面，AB为一平面镜，S为放置在地面上的一点光源，L为地面上一堵墙，试在图中确定墙右侧地面被光照亮的范围。
4题5题
6、如图所示，AB是水平放置并反射面朝下的平面镜，P为一竖直挡板，它的左边有一物体S，问：人在档板右侧的什么范围内可以通过平面镜看到S的像S'？
7、如图所示为台球面示意图，现桌面上只有一个黑8号球，如果想让它进A洞，又不能直线射入，你怎样才能成功，画出黑8号球进入A洞的路线图。
6题7题
考点三：光的折射
8、作出光进入三棱镜（材料是玻璃）并最后射到空气中的折射光线。
9、作出光进入长方形玻璃砖（材料是玻璃）并最后射到空气中的折射光线。
1、如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．
2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A'B'。
3、请在图5中画出物体AB在平面镜中所成的像A`B`。
4、请在图中画出光线从空气斜射入水中后折射光线的大致方向
第1题图
第3题图第4题图
5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完
成光路图。
6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。
7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中画出该入射光线的折射光线的大
概位置，并标出折射角。
8、如下图A所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
图A
A
O
300
9、如图9所示，光源S 发出的一条光线射向水中，在水面发生折射后，经过P 点。请你在图中大致作出入射光线和折射光线。
10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．
11、画出图下左图中入射光线经平面镜反射后的光线．
12、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B 点的光线经过平面镜后进入人眼A 点的光路图。
13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。关于这个情景，请你在下图（2）中作出光路图表示：猎物P 反射的光线是如何进入鱼的眼睛E 的。
光现象作图测试卷
班级__________姓名__________
1.画出图1中物体AB 在白纸板上影子A ´B ´的位置（4）
图1 白纸板 图2 半透明纸
2.在图2中画出蜡烛AB 经小孔在半透明纸上所成的像A ´B ´（4）
3.根据反射定律完成下列光路图（4×3=12） ①标出入射角 ②标出反射角 ③标出反射角
图3 图4 图5
4.在图6和图7中确定光源S 和像S ´的位置并完成光路图。（4×2=8）
图6 图7
5.在图8中画出平面镜的位置（4）
图8 图9
6.如图9所示，S ´是点光源S 在平面镜中的像，E 是眼睛的位置，画出从S 发出经平面镜反射后过E 点的反射光线。（4）
7.在图10中画出物体ABC 在平面镜中所成的像A ´B ´C ´（4）
O A B O · ·
S ´
· S · E · S B A B A 30º 45° B O
8.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面 镜与水平面的夹角。（4）
图10 图11
9.在图12和图13中画出折射光线或入射光线的大致位置（2×2=4）
空气
水 空气 玻璃
图12 图13
10.完成图14中所有透镜的光路图（2×10=20）
C A B 30º • • O F F O
• • F
F O • • F F O • • F
F F F • • O F F
• • O
图14
11.如图15所示，一条光线由空气斜射到空气与玻璃的分界面上的O 点，产生了反射和折射现象，请在图中画出法线NN ´，并标明入射光线、反射光线和折射光线及两种介质空气和玻璃。（4）
《光的折射》作图专题练习
1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
2.按照题目要求作图或作答。
（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。
3.按题目要求完成。
如图一束光从空气斜射入水中，请画出反射光线和折射光线。
4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。
5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面镜并完成光路图。
6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。用一条光线示意以上光学现象（并画出水面、法线）。
7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．
8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留
痕迹），标出人眼看到车外的范围。
9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．
10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．
11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）
中考物理之光的反射与折射作图训练题
(含答案)
光的反射与折射作图
一、作图题（共38题；共250分）
1.如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
2.如图，请你画出烛焰上A点经平面镜MN所成的像A'．（保留作图痕迹)
3.如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
4.请在下图中画出折射光线的大致位置；
5.如图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。
6.
一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。
7.如图所示，一束光从水中斜射到空气中，请画出折射光线的大致方向。8.半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经
圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
9.根据下列要求，分别完成作图。
XXX所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。10.按照题目要求作图。
XXX所示，XXX在房间的A点通过平面镜看到了坐在客厅沙发上衫B点的爸爸，请画出此现象的光路图。
11.自行车尾灯的反光原理如图所示。请完成反射光路，并标出反射角度数。12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。13.在图碗中加满水后恰好看到硬币右边缘.画出恰好看到右边缘的一条光路14.如图，一束光从水中斜射入空气，请作出它的反射光线和大致的折射光线．15.请在图中画出三角形ABC在平面镜MN中所成的像。
初中物理题库（光的反射）--作图题
1. 一束光线沿着与水平面成20°角的方向射到平面镜上，如图经反射竖直向上传播，试在图中确定平面镜的位置（画出平面镜，标明镜面与水平面的角度并标明反射角的大小）
2. 请在下图中画出反射光线，并标出反射角的度数．
3. 在图中点S1是发光点S在平面镜里的像，根据平面镜成像规律在图中画出平面镜．
4. 在图中画出入射光线经平面镜两次反射的光路图：
5. 在图中，利用光的反射定律做出发光点S在平面镜中成像光路图．
6. 已知光源S发出的某一条光线经平面镜反射后经过A点，S'是S在平面镜中成的像，试在图中画出平面镜的位置，作出这条光线的光路．
7. 根据平面镜成像的规律，在图中做出物体AB在平面镜中成的像A'B'．
8. 在图中，根据入射光线和反射光线画出平面镜的位置．
9. 画出下图中两条光线的反射光线
10. 如图所示, A1是发光点A在平面镜MN中所成的像, 试作出该发光点发出一条光线经平面镜反射后通过B点的光路图．（标出发光点A和入射点O的位置）
11. 根据平面镜成像特点，在图中画出物体AB在平面镜MN中成的像．
12. 完成下列光路图，S'为平面镜MN中的像．
13. 如图所示的平面镜前有一物体AB，画出AB在平面镜内所成的像．
14. 如图所示，S为发光点，试画出经平面镜MN反射后通过A点的反射光线和相应的入射光线．
15. 图中平面镜MN前有一个发光点S，在图中画出发光点S的成像光路图．
16. 根据光的反射定律，在图中做出发光点S在平面镜中成像的光路图．
17. 如图所示，O1B1和O2B2是从一点光源发出的两条光线经平面镜反射后的
人教版八年级物理第四章光的反射和折射作图题汇编
1．如图所示，在房间的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图为上午8：00太阳光经过平面镜反射的光路图，请大致画出一小时后太阳光照射同一点的入射光线及对应的反射光线。
3．根据平面镜成像特点作图，在图中作出字母“F”在平面镜中所成的像。
4、如图所示，S′为发光点S在平面镜MN中所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并作出经过P点的反射光线及相应的入射光线。(保留作图痕迹)
5、如图所示，A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线，
请在图中标出点光源S和像点S′的位置，并完成反射光路图。
6、小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示。请你在图中把光路补充完整并过A点画出放置的平
面镜。
7、如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点。请把光路图画出来。
8．如图所示，O′是O在平面镜中成的像。在图中画出平面镜的位置，并画出线段AB在该平面镜中成的像。
9．检查视力时，视力表放在被测者头部的后上方，被测者识别对面墙上平面镜里的像。要求视力表在平面镜中的像与被测者相距4.6 m，试在图中准确画出：
(1)平面镜的位置。
(2)被测者眼睛通过平面镜看到自己右脚上的P点的光路图。
10．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

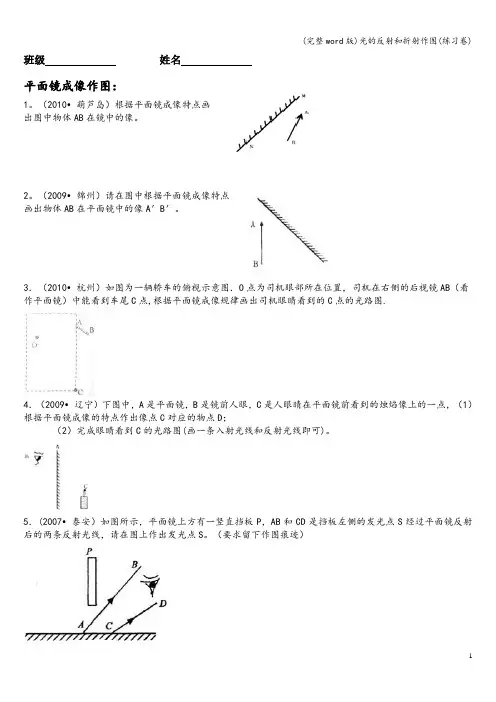

班级姓名
平面镜成像作图：
1.（2010•葫芦岛)根据平面镜成像特点画
出图中物体AB在镜中的像.
2。（2009•锦州)请在图中根据平面镜成像特点
画出物体AB在平面镜中的像A′B′。
3．（2010•杭州）如图为一辆轿车的俯视示意图．O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点，根据平面镜成像规律画出司机眼睛看到的C点的光路图。
4．（2009•辽宁）下图中，A是平面镜,B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点，（1)根据平面镜成像的特点作出像点C对应的物点D;
（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）.
5．（2007•泰安）如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S。(要求留下作图痕迹）
6。（11·宜宾）一束光斜射向水面上O点，产生折射
和反射，其反射光线如图所示，请在图中作出此光线
的入射光线和折射光线.
7。(11·广州)如图11所示，一束光线垂直射到玻璃砖
的一个面．作出这束光线进入玻璃砖内的径迹和从斜面
离开玻璃砖后的大致径迹．要求在斜面处标出法线。
8.（11·十堰）如图所示，光源S发出的一条光线射
向水面，在水面处发生反射和折射后,反射光线经
过A点，水中的折射光线经过P点，请你作出入射
光线、反射光线和折射光线。
9.（11·黄冈、鄂州、随州）如图所示,小阳在公园
水面上玩水上滚球的游戏,人处于充足空气的薄壁
透明塑料圆球里，他发现水下A处有一条金鱼，设
小阳的眼睛在B处，圆球的球心在O点。请你作出
光的反射规律作图
1、根据光的反射定律，在图1--（1—6）画出法线和反射光线。
2、如图2，一束光斜射向水面，请作出反射光线，并标出入射光线和反射光线的夹角。
3、画出图3 -（1—2）的入射或反射光路并标出图中的反射角的大小
4、光纤通信是现代通信的一种重要方式．光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到光纤的另一端．请在图4中作出光路图，表示光纤传输光信号的原理．
二、利用平面镜原理作图（已知物体AB 或物体在平面镜中的像A'B'作像或找物）
1、根据平面镜成像特点，在下图中画出物体AB 在平面镜MN 中的像A'B'。
2、如图2，物体AB 放在平面镜MN 前 ,画出能看到AB 像的范围
一、综合运用光的反射规律和平面镜原理作图
1、如图,有一光源S 放在平面镜前,经平面镜得到两条反射光线,请用作图法找出光源S 和像S ′的位置，并完成光路。
图 4
图
1-2 图
3-1 图
1-3
图
3-2 图1-1 图
1-1 图
2
图2 A B
C D
2.已知下图中入射光线和反射光线的方向,画出平面镜的位置
3、如下图3、A 1是发光点A 在平面镜MN 中所成的像，试作出该发光点发出的一条光线经平面镜反射后通过B 点的光路图。（标出发光点A 和入射点O 的位置）。
4、如下图4，光源位于A 点。问该光源发出的哪一条光线经平面镜MN 反射后通过C 点？作出光路图。
5、如下图5、S 为平面镜MN 前的一个点光源,请画出通过A 点的反射光线
6、如下图6，MN 是平面镜，S 是一个点光源，P 是空间中的一点，请在图中画出由点光源 S 发出的能过P 点的所有光线，并且写出作图依据
光学作图专题
1、如下图，光芒沿 A 射到一平面镜，请画出反射光芒，在图中标出标出反射角。并请指进出射光芒偏转的度数。
答：入射光芒偏转的度数分别为1)2)3)。
A
1)2)3)
2、在图3 中，依据反射光芒OB画进出射光芒AO ，并标进出射角。
图 3
3、在图 4 中，依据入射光芒或反射光芒达成各光路图。
图 4
4、如图 5 所示， AO 为入射光芒，OB 为反射光芒，请在图上画出平面镜地点。
5、如图 6 所示， S 为发光点， S’为它在平面镜中的虚像。请在图上画出平面镜地点。
图5图6 6、请用对称法画出图7 中物体在平面镜中的像。
B A B A
A
B
B
图 7A
7、如图8，AB 是由点光源 S 发出的一个入射光芒，CD 是由 S 发出的另一条入射光芒的反射光芒，请在图中画出点光源S 点的地点。
8、如图 9， S 是平面镜前一点光源，请在图中画出能在平面镜中看到S 点的像的范围。
9、如图 10 所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，
请经过作图确立平面镜的地点，镜面与水平面所成角的度数应等于____。
图8图9图10图11
10、如图 11，S 是平面镜前一发光点， A 是平面镜前的一点，求作一条从 S 点发出经平面镜反射后恰好经过 A 点的光芒。
11、如图 12 所示，光芒从水中射入空气，试画出折射光芒的大概方向，标出折射角。
12、如图 13 所示，光芒从空气中射入水中，试画出折射光芒的大概方向。
图 13
13.如下图， MN为一个平面镜，P 为一个不透光
的阻碍物， S 为发光点 .试用作图法画出在物体P 右
F F F F F F F F F F F F F F F F F F F F 光的反射、折射、透镜作图题
2013年11月28日
1、画出下列图中凸透镜的折射光线的方向。
2、 画出下列图中凹透镜的折射光线的方向。
3、完成下列透镜的光路。
4、画出下列图中凸透镜的入射光线或折射光线的方向。
F F
F F F F F F 5、画出下列图中凹透镜的折射光线或入射光线的方向。 6．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线
7.如图，B 为隧道中的一堵墙，墙的左侧有一激光器（图中未画出），它发出一束激光经平面镜MN 反射后恰好经过Ａ点，请根据平面镜成像特点画出一条符合要求的入射光线和反射光线．
8.某发光点S 所发出的两条光线经平面镜反射后形成的光线如图所示,请完成光路图并确定发光点S 的位置. 4.如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。
9．小明要用平面镜将一束太阳光反射到竖井中（如图所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.
10．如图所示，发光点S 在乎面镜MN 中的像为S 1，当平面镜转过一定角度后，它的像为 S 2。请你利用平面镜成像特点，画出转动后平面镜的大致位置。
11.在图一中完成光路图，图二中做出折射光线。
A
S
图1 图2
空气 水 12.画出下列各图中光线经过玻璃砖的光路
13.在图中的虚线框内填入一个适当类型的透镜。
14.作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。
