S7-300CPU模块属性

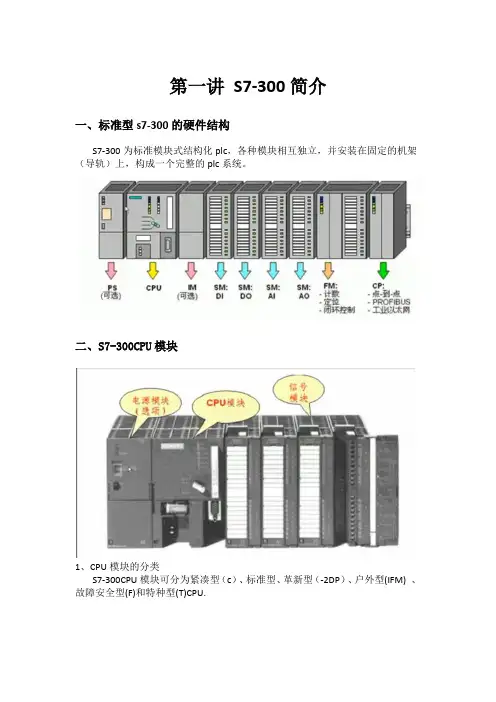

第一讲S7-300简介一、标准型s7-300的硬件结构S7-300为标准模块式结构化plc，各种模块相互独立，并安装在固定的机架（导轨）上，构成一个完整的plc系统。

二、S7-300CPU模块1、CPU模块的分类S7-300CPU模块可分为紧凑型（c）、标准型、革新型（-2DP）、户外型(IFM) 、故障安全型(F)和特种型(T)CPU.2、S7-300 CPU模块的主要特性3、S7-300 CPU模块操作RUN-P:可编程运行模式，在此模式下，CPU不仅能执行用户程序，在运行的同时，还可以通过编程设备（安装有STEP7的pc，装有step7的计算机等）读出、修改、监控用户程序。

RUN：运行模式。

在此模式下，CPU执行用户程序，还可以通过编程设备读出、监控程序，但不能修改程序。

STOP:停机模式。

在此模式下，CPU不执行用户程序，但可以通过编程设备从CPU 中读出或修改用户程序，在此位置可以拔出钥匙。

MRES:存储复位模式。

该位置不能保持，当开关在此位置释放时将自动返回STOP 位置。

将钥匙从STOP模式切换到MRES模式时，可复位存储器，使CPU回到初始状态。

4、状态及故障显示SF：（红色）系统出错/故障指示灯，CPU硬件或软件出错时亮。

BATF:（红色）电池故障指示灯，只有CPU313和CPU314配备。

当电池失效或未安装时亮。

DC5V:（绿色）5v电源指示灯。

CPU和总线5V电源正常时亮。

FRCE:黄色）强制作业有效指示灯。

至少有一个I/O接口强制作业时亮。

RUN:（绿色）运行状态指示灯，CPU处于run状态时亮，LED在‘startup’状态以2Hz频率闪烁；在‘hold’状态以0.5Hz频率闪烁。

STOP：（黄色）停止指示灯。

CPU处于’STOP’或;’HOLD’或’STARTUP’状态时亮；在存储器复位时LED以0.5Hz频率闪烁；在存储器置位时以2Hz频率闪烁。

BUS DF(BF):（红色）总线出错指示灯，只适用于带有DP 接口的CPU，出错时亮。

S7-300系列PLC 性能介绍S7-300是SIMATIC控制器中销售量最多的产品，它已成功地用于范围广泛的自动化领域。

S7-300 的重点在于为生产制造工程中的系统解决方案提供一个通用的自动化平台。

这就是说，S7-300 是用于集中式或分布式结构的优化解决方案。

坚持不懈的创新和改革使S7-300这个广泛应用的自动化平台能持续不断的升值概述。

一、S7-300 PLC的种类种类图片CPU系列号功能简介S7-300 通用型CPU 312CPU 314CPU 315-2 DPCPU 315-2 PN/DPCPU 317-2 DPCPU 317-2 PN/DPCPU 318-2 DP•模块化微型PLC 系统，满足中、小规模的性能要求•各种性能的模块可以非常好地满足和适应自动化控制任务•简单实用的分布式结构和多界面网络能力，使得应用十分灵活•方便用户和简易的无风扇设计•当控制任务增加时，可自由扩展•大量的集成功能使它功能非常强劲S7-300C 紧凑型CPU 312CCPU 313CCPU 313C-2 PtPCPU 313C-2 DPCPU 314C-2 PtPCPU 314C-2 DP•带集成数字量输入和输出的紧凑型CPU•各种性能的模块可以非常好地满足和适应自动化控制任务•简单实用的分布式结构和多界面网络能力，使得应用十分灵活•方便用户和简易的无风扇设计•当控制任务增加时，可自由扩展•大量的集成功能使它功能非常强劲S7-300F 故障安全型CPU 315F-2 DPCPU 315F-2 PN/DPCPU 317F-2 DPCPU 317F-2 PN/DP•故障安全型自动化系统，满足工厂日益增加的安全需求•基于S7-300•以连接带有安全相关的模块的ET200S和ET200M分布式I/O站；采用PROFISAFE协议通过PROFIBUS DP进行与安全相关的通讯。

•此外，还有用于与安全无关应用的标准模块S7-300T 技术型CPU 315T-2 DPCPU 317T-2 DP•具有智能技术/ 运动控制功能的SIMATIC CPU•具有标准CPU 315-2 DP、CPU317-2 DP的全部功能•能满足系列化机床、特殊机床以及车间应用的多任务自动化系统•最佳用于同步运动序列，例如与虚拟/ 实际主设备的耦合、减速器同步、凸轮盘或印刷点修正。

S7-300 CPU模块元件和CPU面板功能 - 西门子plcS7-300有20种CPU，分别适用于不同等级的控制要求。

本文介绍S7-300 CPU的状态与故障显示LED、运行模式、模式选择开关、微存储器卡、通信接口、电池盒、电源接线端子、实时种与运行时间计数器和I/O方面的专业知识。

S7-300有20种不同型号的CPU，分别适用于不同等级的控制要求。

有的CPU模块集成了数字量I/O，有的同时集成了数字量I/O和模拟量I/O。

CPU内的元件封装在一个牢固而紧凑的塑料机壳内，面板上有状态和故障指示LED、模式选择开关和通信接口。

大多数CPU还有后备电池盒，存储器插槽可以插入多达数兆字节的Flash EPROM微存储器卡（检查MMC），用于掉电后程序和数据的保存。

CPU 318-2的面板如图所示。

1、状态与故障显示LEDCPU模块面板上的LED的意义如下：①SF（系统出错/故障显示，红色）：CPU硬件故障或软件错误时亮。

②BATF（电池故障，红色）：电池电压低或没有电池时亮。

③DC5V（+5V电源指示，绿色）：CPU和S7-300总线的5V电源正常时亮。

④FRCE（强制，黄色）：至少有一个I/O被强制时亮。

⑤RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD状态时以0.5Hz的频率闪亮。

⑥STOP（停止方式，黄色）:CPU在STOP、HOLD状态或重新启动时常亮；请求存储器复位时以0.5Hz的频率闪亮，正在执行存储器复位时以2Hz的频率闪亮⑦BUSF（总线错误，红色）：PROFIBUS-DP接口硬件或软件故障时亮，集成有DP接口的CPU才有此LED。

集成有两个DP接口的CPU有两个对应的LED（BUS1F和BUS2F）。

2、CPU的运行模式①CPU有4中操作模式：STOP（停机）、STARTUP（启动）、RUN（运行）和HOLD（保持）。

在所有的模式中，都可以通过MPI接口与其他设备通信。

怡馨苑S7－300主要支持的硬件有：（1）电源（PS）电源模块提供了机架和CPU内部的供电电源，置于1号机架的位置。

（2）中央处理器（CPU）CPU存储并处理用户程序，为模块分配参数，通过嵌入的MPI总线处理编程设备和PC、模块、其它站点之间的通讯，并可以为进行DP主站或从站操作装配一个集成的DP接口。

置于2号机架。

（3）接口模块（IM）接口模块将各个机架连接在一起。

不同型号的接口模块可支持机架扩展或PROFIBUS DP 连接。

置于3号机架，没有接口模块时，机架位置为空。

（4）信号模块（SM）通常称为I/O（输入/输出）模块。

测量输入信号并控制输出设备。

信号模块可用于数字信号和模拟信号，还可用于进行连接，如传感器和启动器的连接。

（5）功能模块（FM）用于进行复杂的、重要的但独立于CPU的过程，如：计算、位置控制和闭环控制。

（6）通讯处理器（CP）模块化的通讯处理器通过连接各个SIMATIC站点，如：工业以太网，PROFIBUS或串行的点对点连接等。

后三个模块在机架上可以任意放置，系统可以自动分配模块的地址。

需要说明的是，每个机架最多只能安装8个信号模块、功能模块或通讯模块。

如果系统任务超过了8个，则可以扩展机架（每个带CPU的中央机架可以扩展3个机架）。

各个模块的性能具体如下：（1）电源模块（PS）电源模块用于将SIMATIC S7-300 连接到120/230V AC电源。

）CPU模块（2各种CPU 有各种不同的性能，例如，有的CPU 上集成有输入/输出点，有的CPU上集成有PROFI- BUS-DP通讯接口等。

以上只是列出了部分指标，设计时还要参看相应的手册。

（3）接口模块接口模块用于多机架配置时连接主机架(CR)和扩展机架 (ER)。

S7-300通过分布式的主（4）信号模块信号模块用于数字量和模拟量输入/输出，又分DI/DO（数字量输入/输出）和AI/AO（模拟量输入/输出）模块。

①数字量输入模块：②数字量输出模块：③数字输入/输出模块：④继电器输出模块：⑤模拟量输入模块⑥模拟量输出模块：⑦模拟量输入/输出模块：（5）功能模块西门子S7－300功能模块模块适用于各种场合，功能块的所有参数都在STEP7中分配，操作方便，而且不必编程。

西门子 S7-300CPU分类和模块的输入输出S7-300CPU的分类1．紧凑型CPU：CPU 312C，313C，313C-PtP，313C-2DP，314C-PtP和314C-2DP。

各CPU 均有计数、频率测量和脉冲宽度调制功能。

有的有定位功能，有的带有I/O。

2．标准型CPU：CPU 312，CPU 313，314，315，315-2DP 和316-2DP。

3．户外型CPU：CPU 312 IFM，314 IFM，314 户外型和315-2DP。

在恶劣的环境下使用。

4．高端CPU：317-2DP 和CPU 318-2DP。

5．故障安全型CPU：CPU 315F。

S7-300 的输入/输出模块输入/输出模块统称为信号模块(SM)。

前连接器插在前盖后面的凹槽内。

一个编码元件与之啮合，该连接器只能插入同类模块。

两线式接近开关的漏电流小于输入模块允许的静态电流，汇点输入的电流流进输入模块，反之为源输入电路。

SM323 是S7-300 的数字量输入输出模块，8DI/8DO，16DI/16DO。

模拟值的精度小于15 位，则模拟值左移，左对齐。

【例2-2】压力变送器的量程为0～10MPa，输出信号为4～20mA，模拟量输入模块的量程为4～20mA，转换后的数字量为0～27 648，设转换后得到的数字为N，试求以kPa 为单位的压力值。

解：0～10MPa(0～10 000kPa)对应于转换后的数字0～27 648，转换公式为P = 10 000 ×N / 27 648 （kPa）注意在运算时一定要先乘后除，否则可能会损失原始数据的精度。

【例2-3】某发电机的电压互感器的变比为10kV/100V（线电压），电流互感器的变比为1000A/5A，功率变送器的额定输入电压和额定输入电流分别为AC 100V 和5A，额定输出电压为DC ±10V，模拟量输入模块将DC ±10V 输入信号转换为数字+27648 和-27649。

定时中断组织块OB35西门子S7-300/400有9个定时中断组织块：OB30、OB31、OB32、OB33、OB34、OB35、OB36、OB37、OB38 。

CPU可以定时中断去执行这些模块中的程序，即:每隔一段时间就停止当前的程序，转去执行定时中断组织块中的程序，执行结速后再返回。

相当于单片机的定时中断。

这9个组织块功能相同，你可以选择其中之一使用，区别是它们的中断优先级不同，如果程序中用到了多个定时中断组织块，应设好它们的执行优先级。

S7-300CPU 可用的定时中断组织模块是OB35，在300站点的硬件组态中，打开CPU 属性设置可以看到其它的中断组织块为灰色。

OB35默认的调用时间间隔为100ms 我们可以根据需要更改，定时范围是1-60000毫秒(ms)设置中断时间间隔如下图所示注意：设置的时间必须大于OB35中程序执行所花费的时间。

例如：如果中断时间间隔为50ms而OB35中的程序花费的时间是70ms,那么OB35中的程序还没执行完毕就产生第二次中断，程序就会出错，这显然是我们不想看到的结果。

以现在的技术，让你间隔一小时去月球拿一块石头你能做到吗？？？去月球所用的时间大于去月球的时间间隔，你做不到吧？？？正确设置：中断时间间隔大于OB35中程序执行完毕一次所需的时间使用FB41实现PID控制在自动化领域中常常要用到PID控制，而常规仪表里一个控制器就只能实现一路的PID 控制，如果要现实多路的PID控制成本就会变得非常高，而且不便于我们集中控制与管理。

经过学习西门子S7-300PLC，我们可以使用模块FB41来实现PID控制，FB41就相当于我们常规仪表里的控制器，既然是PID控制器就应该能够设定P、I、D参数。

即：比例度、积分时间、微分时间。

常规仪表的面板上可以更改PID参数，又有手动/自动切换按钮等。

今天我们要做的就是使用S7-300PLC 的FB41来代替常规仪表，如何使用FB41来实现PID控制的呢？？FB41是一个功能块，它所能实现的功能（PID）已经由专业人员设计好，我们只要调用它，并根据我们的需要来更改相应的参数即可使用。

1.检索S7_300/400 CPU 型号及其主要性能指标。

S7300CPU 型号主要性能指标 CPU 312C 具有集成数字量I/O 以及集成计数功能的紧凑型CPUCPU 313C具有集成数字量和模拟量I/O 的紧凑型CPU CPU313C-2PTP 具有集成数字量I/O ，2个串口和集成计数功能的紧凑型CPUCPU 313C-2 DP具有集成数字量I/O, PROFIBUS DP 接口以及集成计数功能的紧凑型CPU CPU314C-2PTP具有集成数字量和模拟量I/O ，2个串口和集成计数，定位功能的紧凑型CPU CPU313C-2DP具有集成数字量和模拟量I/O ，PROFIBUS DP 接口和集成计数，定位功能的紧凑型CPUS7-400型号性能指标 CPU 412-1 满足中等规模的低成本方案，可用于具有少量I/O配置的较小型系统中具有组合的MP/DP 接口，可在PROFIBUS DP 网络中运行CPU 412-2 适用于中等性能范围的应用，它具有两个 PROFIBUSDP 出站系统CPU 414-2 为中等性能要求中的高需求而设计，可以满足对程序容量和处理速度有较高要求的应用，内置PROFIBUS DP 口，可以作为主站和从站直接连接到PROFIBUS DP 现场总线CPU 414-3 为中等性能要求中的高需求而设计，可以满足对程序容量和处理速度有较高要求的应用，内置PROFIBUS DP 口，可以作为主站和从站直接连接到PROFIBUS DP 现场总线CPU 414-3 PN/DP 为中等性能要求中的高需求而设计，可以满足对程序容量和处理速度有较高要求的应用，当使用ERTEC400-ASIC 时，具有交换机功能，它提供了可从外部接触到的两个PROFINET 端口，除分层网络拓扑结构之外，还可以在新型S7400控制器中创建总线型结构。

CPU 416-2 功能强大的SIMATIC S7-400 CPU 内置PROFIBUSDP 口，可以作为主站和从站直接连接到 PROFIBUSDP 现场总线,CPU 416-3 功能强大的SIMATIC S7-400 CPU 内置PROFIBUSDP 口，可以作为主站和从站直接连接到 PROFIBUSDP 现场总线,CPU 416-3 PN/DP 功能强大的SIMATIC S7-400 CPU 。

CPU315-2DP6ES7315-2AH14-0AB0CPU315-2DP, 256 KB产品状态硬件产品状态 01固件版本 V3.0所属程序包 STEP 7 > V 5.4 + SP5 或 STEP 7 自 V5.2 + SP1 起，附带 HSP 177 电源电压额定值DC 24 V 是允许范围，下限 (DC) 20.4 V允许范围，上限 (DC) 28.8 V电源导线的外部保险装置（推荐）最小值 2 A耗用电流耗用电流（额定值） 850 mA耗用电流（空载），典型值 150 mA接通电流，典型值 3.5 AI²t 1 A²·s来自电源电压 L+，最大值 900 mA功率损失功率损失，典型值 4.5 W存储器工作存储器集成 256 Kibyte可扩展否用于剩余数据模块的剩磁存储器大小 128 Kibyte电荷存储器插拔式 (MMC) 是插拔式 (MMC)，最大值 8 MbyteMMC 上的数据管理（在上一次编程后），最小值 10 a缓冲存在是; 通过 MMC 担保（免维护）不带电池是; 程序和数据CPU/组件组件数量（总计） 1024; （DB、FC、FB）可以通过安装的 MMC 减少可装载块的最大数量。

DB数量，最大值 1024; 数字范围：1 至 16000尺寸，最大值 64 KibyteFB数量，最大值 1024; 数字范围：0 至 7.999尺寸，最大值 64 KibyteFC数量，最大值 1024; 数字范围：0 至 7.999尺寸，最大值 64 KibyteOB尺寸，最大值 64 Kibyte可用循环 OB 数量 1; OB 1时间报警 OB 数量 1; OB 10延迟报警 OB 数量 2; OB 20、21闹铃报警数量 4; OB 32、33、34、35过程报警 OB 数量 1; OB 40DPV1 报警 OB 的数量 3; OB 55、56、57等时模式 Ob 数量 1; OB 61启动 OB 数量 1; OB 100异步错误 OB 数量 5; OB 80、82、85、86、87同步错误 OB 数量 2; OB 121、122嵌套深度每个优先等级 16错误 OB 中的附加等级 4CPU-处理时间对于位运算，最小值0.05 µs对于词运算，最小值0.09 µs对于定点计算，最小值0.12 µs对于浮点计算，最小值0.45 µs计数器、定时器及其剩磁S7 计数器数量 256剩磁可调整是下限 0上限 255已预设 Z 0 至 Z 7计数范围可调整是下限 0上限 999IEC 计数器存在是类型 SFB数量不限制（只通过 RAM 进行限制）S7 时间数量 256剩磁可调整是下限 0上限 255已预设无剩余时间范围下限 10 ms上限 9990 sIEC 计时器存在是类型 SFB数量不限制（只通过工作存储器进行限制）数据范围及其剩磁标记数量，最大值 2048 byte存在剩磁是; MB 0 至 MB 2047预设剩磁 MB 0 至 MB 15定时标记数量 8; 1 个标记字节数据组件数量，最大值 1024; 数字范围：1 至 16000尺寸，最大值 64 Kibyte可调整剩磁是; 在 DB 中不保持特征预设剩磁是本地数据每个优先等级，最大值 32 Kibyte; 每个块最大 2 KB 地址范围外设地址范围输入端 2048 byte输出端 2048 byte分布式输入端 2048 byte输出端 2048 byte过程映像输入端 2048 byte输出端 2048 byte输入端，可调整 2048 byte输出端，可调整 2048 byte输入端，已预设 128 byte输出端，已预设 128 byte分量过程映像分量过程映像数量，最大值 1数字通道输入端 16384输出端 16384输入端，其中集中式 1024输出端，其中集中式 1024模拟通道输入端 1024输出端 1024输入端，其中集中式 256输出端，其中集中式 256硬件扩展组件载体，最大值 4每个组件载体的组件，最大值 8DP 主站数量集成 1关于 CP 4可运行的 FM 和 CP 数量（建议）FM 8CP，点对点 8CP，LAN 10时间时钟硬件时钟（实时时钟）是可缓冲和同步是缓冲持续时间 6 wk; 当环境温度为40°C 时缓冲后的时钟显示在断开电源时，时钟仍正常显示时间每日偏差，最大值 10 s; 典型值： 2 s运行时间计数器数量 1数字/数字条 0值域 0 至 2 的 31 次方小时（在使用 SFC 101 时）间隔尺寸 1 小时保留是; 每次重启时必须重新启动时间同步支持是在 MPI 上，主站是在 MPI 上，从站是在 DP 上，主站是; 在 DP 从站中只是从站时间在 DP 上，从站是在 AS 中，主站是S7 消息功能消息功能的可注册站点数量，最大值 16; 取决于对 PG/OP 和 S7 基本通讯的组态连接过程诊断消息是同时间活动的报警 S 组件，最大值 300调试功能测试状态/控制变量状态/控制是变量输入、输出、标记、DB、计时器、计数器变量数量，最大值 30其中的变量状态，最大值 30其中的变量控制，最大值 14强制强制是组件状态是; 最多同时 2 个各个步骤是停止点数量 4诊断缓冲器存在是条目数量，最大值 500可调整否其中的停电保险 100; 只保留最后 100 个条目监测功能状态 LED 是通讯功能PG/OP 通讯是数据集路由是路由是; 最多 4 个全球数据通讯支持是GD 圈数量，最大值 8GD 包数量，最大值 8GD 包数量，发送器，最大值 8GD 包数量，接收器，最大值 8GD 包大小，最大值 22 byteGD 包大小（一致性），最大值 22 byteS7 基础通讯支持是每个任务的有效数据，最大值 76 byte每个任务的有效数据（一致性），最大值 76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或X_GET作为服务器）S7 通讯支持是作为服务器是作为客户端是; 关于 CP 和可装载 FB每个任务的有效数据，最大值 180 byte; 对于 PUT/GET每个任务的有效数据（一致性），最大值 240 byte; 作为服务器S5 兼容通讯支持是; 通过 CP 和可装载 FC连接数量全部 16可应用于 PG 通讯 15为 PG 通讯预留 1可调整用于 PG 通讯，最大值 15可用于 OP 通讯 15为 OP 通讯预留 1可调整用于 OP 通讯，最大值 15可应用于 S7 基本通讯 12预留用于 S7 基本通讯 0可调整用于 S7 基本通讯，最大值 121. 接口接口类型集成 RS 485 接口物理组成 RS 485电势分离否接口处的电源供应（15 至 30 V DC），最大值 200 mA 功能性MPI 是DP 主站否DP 从站否点对点联结否MPI连接数量 16服务PG/OP 通讯是路由是全球数据通讯是S7 基础通讯是S7 通讯是S7 通讯，作为客户机否S7 通讯，作为服务器是传输速率，最大值 187.5 kbit/s2. 接口接口类型集成 RS 485 接口物理组成 RS 485电势分离是接口处的电源供应（15 至 30 V DC），最大值 200 mA 功能性MPI 否DP 主站是DP 从站是点对点联结否DP 主站连接数量，最大值 16服务PG/OP 通讯是路由是全球数据通讯否S7 基础通讯是; 仅智能块S7 通讯是S7 通讯，作为客户机否S7 通讯，作为服务器是等距离支持是等时模式是; OB 61SYNC/FREEZE 是激活/禁用 DP 从站是可同时激活/取消的 DP 从站数量，最大值 8DPV1 是传输速率，最大值 12 Mbit/sDP 从站数量，最大值 124; 每个站点地址范围输入端，最大值 2048 byte输出端，最大值 2048 byte每个 DP 从站的有效数据输入端，最大值 244 byte输出端，最大值 244 byteDP 从站连接数量 16服务PG/OP 通讯是路由是; 只对于主动接口全球数据通讯否S7 基础通讯否S7 通讯，作为客户机否S7 通讯，作为服务器是直接数据交换（横向连接）是DPV1 否GSD 文件您可以从以下网页中获得最新的 GSD文件：http://www.siemens.de/profibus-gsd 传输速率，最大值 12 Mbit/s自动波特率搜索是; 只对于被动接口传输存储器输入端 244 byte输出端 244 byte地址范围，最大值 32每个地址范围的有效数据，最大值 32 byte等时模式时钟同步操作是CPU/编程编程语言STEP 7 是; 从 V 5.2 SP 1 起附带硬件更新KOP 是FUP 是AWL 是SCL 是CFC 是GRAPH 是HiGraph® 是操作备用装置参见操作列表箝位层 8技术保护用户程序保护/密码保护是系统功能 (SFC) 参见操作列表系统功能组件 (SFB) 参见操作列表尺寸和重量尺寸宽度 40 mm高度 125 mm深度 130 mm重量重量，约 290 g。

CPU-312C313CRAM²集成式²扩展16KB用于程序和数据不可以32KB用于程序和数据不可以装载存储器²集成式²可扩展的FEPROM -用存储器卡(MMC)最大可扩展到4MB-用存储器卡(MMC)最大可扩展到4MB后备²不带电池²带电池通过MMC执行(免维护)程序和数据-通过MMC执行(免维护)程序和数据-执行时间为²位操作，最小²字操作，最小²定点数加法，最小²浮点数加法，最小0.2至0.4μs 1μs 2μs 30μs0.1至0.2μs 0.5μs 1μs 15μsS7计数器²可选保持²计数范围128C 0到C 1281到999256C 0到C 2561到999IEC计数器²类型有SFB 有SFB S7定时器²可选保持²范围128T 0到T 12810ms至9990s 256T 0到T 25610ms至9990s IEC计时器²类型有SFB有SFB位存储器²可选保持块1024从MB 0至MB 10242048从MB 0至MB 2048最大的块容量16KB 16KB 数量²看门狗中断²过程报警²日期时间中断²延时中断 1111 1111嵌套深度²每一优先级²在错误OB中附加 84 84FB，最大64128FC，最大64128数据块，最大63(DB 0保留)127(DB 0保留)编程语言STEP7V5.1SP2(LAD,FBD,STL);SCL,GRAPH,HiGraphSTEP7V5.1SP2(LAD,FBD,STL);SCL,GRAPH,HiGraph编程存储器执行时间定时器/计数器及其保持性数据范围及其保持性块嵌套级88用户程序保护口令保护口令保护全部I/O地址区（字节）1024/1024(可自由编址)1024/1024(可自由编址)过程映像128/128字节128/128字节数字量通道，最大256/256992/992模拟量通道，最大64/32248/124中央控制器/扩展单元最多1/0最多1/3每个系统的模板数量831DP主站的数量²集成²通过CP无1 无1适用的模板（推荐）²FM²CP，点对点²CP，LAN421 842时钟²后备有无有有运行小时计数器11日期时间同步有有连接总数²编程器通讯-保留-可调节²OP通讯-保留-可调节²S7标准通讯-保留-可调节²路由6可以11至5可以11至5可以20至2-8可以11至7可以11至7可以40至4-可为报文功能所定义的站的数量（例如OS）35功能²MPI ²DP主站²DP从站²点到点连接有无无无有无无无电缆长度(不带中继器)50m 50m传输速率，最高187.5kbit/s 187.5kbit/s 连接数量68S7报文功能接口（第1个接口）MPI地址区（输入/输出）设计日期时间通讯功能服务²PG/OP通讯²全局数据通讯²GD环的数量-发送方，最大-接收方，最大²GD包的大小，最大 有有↓4422字节 有有↓4422字节S7标准通讯²每个作业的用户数据有最大76字节有最大76字节S7通讯²作为服务器²作为客户机²每个作业的用户数据 有无最大64字节 有无最大64字节功能²MPI ²DP主站²DP从站²点到点连接²光电隔离 ----- -----点到点--传输媒介--传输速率--线长度--实现协议--DP主站--连接数量-保留--服务²PG/OP通讯²支持内部节点通讯²等时线²SYNC/FREEZE ²全局数据通讯²S7基本通讯²S7通讯-作为服务机-作为客户机 --------- ---------传输速率--DP从站的数量，最大--I/O地址区，最大(字--每个DP从站的用户数据，最大，(I/O)--供电电压²额定值²允许范围24VDC20.4V至28.8V 24VDC20.4V至28.8V 电流消耗，典型值0.5A 0.7A 启动电流，典型值11A11A 功耗，典型值6W，包括集成I/O 14W 安装尺寸(WxHxD),mm 80x125x130120x125x130大约重量410g660g尺寸电压，电流第2个接口输入点数1024输入电压²额定值²"1"信号²"0"信号24VDC 15至30V -3V至+5V 24VDC 15至30V -3V至+5V 电子隔离²成组点数有10有16和8输入电流²"1"信号，最小/典型8mA-/8mA额定输入电压下输入延迟 ²对于标准输入，最小/典型²与过程相关的功能0.1/0.3/3/3.15ms ↓50μs0.1/0.3/3/3.15ms ↓16μs 2线BERO连接²可接受静态电流1.5mA 1.5mA 电缆长度²屏蔽²非屏蔽600m1000m(执行与过程相关的功能时100m)600m1000m(执行与过程相关的功能时100m)输出点数616额定负载电压L+/L1²允许范围24VDC20.4至28.8V 24VDC20.4至28.8V 输出电压²"1"信号，最大L+-0.8VL+-0.8V 电子隔离²成组点数有6有8最大输出电流²"1"信号-40°C时额定值-60°C时额定值-最小电流²"0"信号，最大 ↓0.5A 0.5A 5mA 0.5mA ↓0.5A 0.5A 5mA 0.5mA 满负载能力²40°C时²60°C时 100%50% 100%50%输出开关能力²阻性负载²感性负载100Hz 0.5Hz 100Hz 0.5Hz 短路保护电子式电子式电缆长度²非屏蔽²屏蔽600m 1000m 600m 1000m 集成的模拟量输入(用于电压和电流测量) ²输入点数 ²电压²电流 ---- -4±10V,0-10V ±20mA,0/4至20mA 单极精度-11位+符号位集成的数字量输出集成的数字量输入积分时间（可调节）²每个通道²内置模拟量输入（用于电阻/温度测量）---2.5/16.6/20mS基本误差(25°C时，相对于输出范围)，最大-±0.7%集成的模拟量输入(用于电压和电流测量) ²输入点数 ²电阻----10-600Ω,Pt100单极精度-11位+符号位积分时间（可调节）²每个通道- 2.5/16.6/20mS 基本误差(25°C时，相对于输出范围)，最大-±0.7%输出点数-2输出范围（额定值）²电压²电流--±10V，0-10V±20mA,0/4至20mA各通道的转化时间-1ms基本误差(25°C时，相对于输出范围)，最大-±0.7%²所需的前连接器²计数器²计数速度，最大²脉冲输出²最大开关频率²频率测量²开环定位²内值的闭环控制块1x40针210kHz22.5kHz可以--2x40针330kHz32.5kHz可以-PID集成的模拟量输出313C-2PTP313C-2DP314C-2PTP32KB用于程序和数据不可以32KB用于程序和数据不可以48KB用于程序和数据不可以-用存储器卡(MMC)最大可扩展到4MB -用存储器卡(MMC)最大可扩展到4MB-用存储器卡(MMC)最大可扩展到4MB通过MMC执行(免维护)程序和数据-通过MMC执行(免维护)程序和数据-通过MMC执行(免维护)程序和数据-0.1至0.2μs 0.5μs1μs15μs 0.1至0.2μs0.5μs1μs15μs0.1至0.2μs0.5μs1μs15μs256C 0到C 256 1到999256C 0到C 2561到999256C 0到C 2561到999有SFB 有SFB有SFB256T 0到T 256 10ms至9990s 256T 0到T 25610ms至9990s256T 0到T 25610ms至9990s有SFB 有SFB有SFB2048从MB 0至MB 20482048从MB 0至MB 20482048从MB 0至MB 204816KB16KB16KB1 1 1 1111111118 48484128128128 128128128127(DB 0保留)127(DB 0保留)127(DB 0保留)STEP7V5.1SP2(LAD,FBD,STL); SCL,GRAPH,HiGraph STEP7V5.1SP2(LAD,FBD,STL);SCL,GRAPH,HiGraphSTEP7V5.1SP2(LAD,FBD,STL);SCL,CFC,GRAPH,HiGraph888口令保护口令保护口令保护1024/1024(可自由编址)1024/1024(可自由编址)1024/1024(可自由编址) 128/128字节128/128字节128/128字节992/992992/992992/992248/124248/124248/124最多1/3最多1/3最多1/3313131无111无18 4 2842842有有有有有有111有有有8可以11至7可以11至7可以40至4 -8可以11至7可以11至7可以40至4412可以11至11可以11至11可以80至8-557有无无有有无无无有无无有50m50m50m187.5kbit/s187.5kbit/s187.5kbit/s 8812有有↓4422字节有有↓4422字节有有↓4422字节有最大76字节有最大76字节有最大76字节有无最大64字节有无最大64字节有无最大64字节无无无有有无有有无有无无无有有-RS422/RS485-RS422/RS48519.2kbit/s-19.2kbit/s1200m-1200mASCII,3964-ASCII,3964,RK512 ----8个用于PG/OP通讯PG1个，OP1个----------有有有有不可以不可以-不可以不可以----------最大12Mbit/s--32--1024/1024--244/244-24VDC20.4V至28.8V 24VDC20.4V至28.8V24VDC20.4V至28.8V0.9A0.9A0.8A11A11A11A10W10W14W120x125x130120x125x130120x125x130 570g570g680g16162424VDC15至30V -3V至+5V 24VDC15至30V-3V至+5V24VDC15至30V-3V至+5V有16有16有162mA/8mA2mA/8mA-/8mA0.1/0.3/3/3.15ms ↓8μs 0.1/0.3/3/3.15ms↓8μs0.1/0.3/3/3.15ms↓8μs1.5mA 1.5mA 1.5mA600m1000m(执行与过程相关的功能时100m)600m1000m(执行与过程相关的功能时100m)600m1000m(执行与过程相关的功能时100m)16161624VDC20.4至28.8V 24VDC20.4至28.8V24VDC20.4至28.8VL+-0.8V L+-0.8V L+-0.8V有8有8有8↓0.5A 0.5A 5mA 0.5mA ↓0.5A0.5A5mA0.5mA↓0.5A0.5A5mA0.5mA100% 50%100%50%100%50%100Hz 0.5Hz 100Hz0.5Hz100Hz0.5Hz电子式电子式电子式600m 1000m 600m1000m600m1000m---------4±10V,0-10V±20mA,0/4至20mA--11位+符号位-----2.5/16.6/20mS--±0.7%-------10-600Ω,Pt100--11位+符号位-- 2.5/16.6/20mS --±0.7%--2----±10V，0-10V±20mA,0/4至20mA1ms-1ms±0.7%-±0.7%1x40针330kHz 32.5kHz 可以-PID 1x40针330kHz32.5kHz可以-PID2x40针460kHz42.5kHz可以可以PID314C-2DP48KB用于程序和数据不可以-用存储器卡(MMC)最大可扩展到4MB通过MMC执行(免维护)程序和数据-0.1至0.2μs0.5μs1μs15μs256C 0到C 2561到999有SFB256T 0到T 25610ms至9990s有SFB2048从MB 0至MB 204816KB111184128128127(DB 0保留)STEP7V5.1SP2(LAD,FBD,STL); SCL,CFC,GRAPH,HiGraph口令保护1024/1024(可自由编址) 128/128字节992/992248/124最多1/33111842有有1有12可以11至11可以11至11可以80至847有无无无50m187.5kbit/s12有↓4422字节有最大76字节有无最大64字节无有有无有-----12个用于PG/OP通讯PG1个，OP1个有有有有不可以不可以-不可以不可以最大12Mbit/s321024/1024244/24424VDC20.4V至28.8V1A11A14W120x125x130680g24VDC15至30V-3V至+5V有16-/8mA0.1/0.3/3/3.15ms↓8μs1.5mA600m1000m(执行与过程相关的功能时100m)1624VDC20.4至28.8VL+-0.8V有8↓0.5A0.5A5mA0.5mA100%50%100Hz0.5Hz电子式600m1000m-4±10V,0-10V±20mA,0/4至20mA11位+符号位-2.5/16.6/20mS±0.7%-10-600Ω,Pt100 11位+符号位2.5/16.6/20mS ±0.7%2±10V，0-10V ±20mA,0/4至20mA1ms±0.7%2x40针460kHz42.5kHz可以可以PID。

S7-300 CPU有三个基本存储区，包括：
(1)系统存储区
RAM类型，用于存放操作数据(I/O、位存储、定时器、计数器等)。

(2)装载存储区
物理上是CPU模块的部分RAM，加上内置的EEPROM或选用的可拆卸EEPROM卡，用于存放用户程序。

(3)工作存储区
物理上占用CPU模块中部分RAM，其存储内容是CPU运行时，所执行的用户程序
单元（逻辑块和数据块）的复制件。

CPU工作存储区也为程序块提供了L堆栈（临时本地数据存储区）。

L堆栈中的数
据在程序块工作时有效，并一直保持，当新的块调用时，L堆栈重新分配。

CPU程序所能访问的存储区为系统存储区的全部、工作存储区中的数据块DB、暂
时局部数据存储区、外设I/O存储区(P)等。

外设输入(PI)和外设输出(PO)存储区除了和CPU型号有关外，还和具体的PLC应用系统的模块配置有关，其最大范围为64KB。

【532】S7模块式PLCS7-300PLC属于模块式PLC，主要有机架、CPU模块、信号模块、功能模块、接口模块、通信处理器、电源模块、和编程计算机组成，各种模块安装在机架上（如下图所示）。

通过CPU模块或通信模块上的通信接口把PLC链接到通信网络，可与计算机、其他PLC进行通信。

1.CPU模块CPU模块主要由微处理器和存储器组成。

在控制系统中CPU模块相当于人的大脑，把采集到的信号（输入信号）经过用户程序处理后，通过系统输出到外部。

存储器用来存储程序和数据。

通俗的可以把S7-300的CPU模块简称CPU。

2.信号模块S7-300 PLC的信号模块主要有输入输出模块即通常说的I/O模块，分为数字量输入模块（也可称为开关量输入模块）、数字量输出模块（也可称为开关量输出模块）、模拟量输入模块、模拟量输出模块。

分别简称为DI模块、DO模块、AI模块、AO模块，他们统称为信号模块。

信号模块是PLC控制系统的眼、耳、手、脚，是联系外部设备和CPU的桥梁。

注意：CPU模块内部的工作电压一般为DC5V，而PLC外部的输入、输出信号电压一般为DC24V或者是AV220V。

如果从外部引入尖峰电压或者干扰噪声可能损坏CPU模块中的元器件，从而损坏PLC。

在信号模块中，用耦合器和小型继电器等元器件来隔离PLC的内部电路和外部输入、输出电路。

所以说信号模块除了传递信号之外还有电平转换与隔离的作用。

3.功能模块为了增强PLC的功能，扩大其应用领域，减轻CPU的工作负担，PLC厂家开发出来各种各样的功能模块。

他们主要用于完成对实时性和存储容量要求高的控制任务，如：高速计数模块、位置控制模块、闭环控制模块等。

4.接口模块CPU模块所在的机架一般称为中央机架，如果一个机架不能容纳所有模块，可以通过接口模块扩展一个或多个机架。

接口模块（IM）用来实现中央机架与扩展机架之间的通讯。

常用的接口模块有IM 365和IM 360/IM 361。
