ANSYS后处理1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->PlotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切面?命令流/cplane/type图形界面操作<1.设置工作面为切面<2.PlotCtrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane4.非线性计算过程中收敛曲线实时显示solution>load step opts>output ctrls>grph solu track>on5.运用命令流进行计算时,一个良好的习惯是:使用SELECT COMMEND后.........其后再加上ALLSEL.........6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值如你plnsolv,s,eqv则 SMX与SMN分别代表最大值等效应力和最小值等效应力如你要看的是plnsolv,u则SMX与SMN分别代表位移最大值和位移最小值不要被S迷惑mx(max)mn(min)7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是:FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差，如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT希望你现在能明白8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。

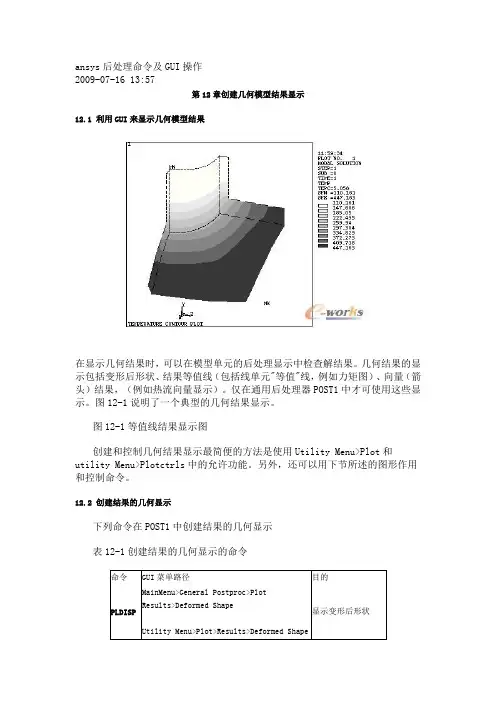

ansys后处理命令及GUI操作2009-07-16 13:57第12章创建几何模型结果显示12.1 利用GUI来显示几何模型结果在显示几何结果时，可以在模型单元的后处理显示中检查解结果。
几何结果的显示包括变形后形状、结果等值线（包括线单元"等值"线，例如力矩图）、向量（箭头）结果，（例如热流向量显示）。
仅在通用后处理器POST1中才可使用这些显示。
图12-1说明了一个典型的几何结果显示。
图12-1等值线结果显示图创建和控制几何结果显示最简便的方法是使用Utility Menu>Plot和utility Menu>Plotctrls中的允许功能。
另外，还可以用下节所述的图形作用和控制命令。
12.2 创建结果的几何显示下列命令在POST1中创建结果的几何显示表12-1创建结果的几何显示的命令在图12-2中，典型的结果的几何显示（在这个例子中，用PLNSOL命令创建）描述了包含在这样的显示中的信息类型图12-2一个典型的ANSYS结果显示12.3 改变POST1结果显示规范除了阅读下表所列出的信息外，还要参见第8章的通用图形说明，它可以应用于包含几何显示在内的各种显示。
12.3.1 控制变形后形状显示可以用两种方法控制变形后形状显示·重叠没有移位和发生移位的形状。
通过比较发生移位前后的形状，结构移位的形状显示将会更有意义。
可以用PLDISP命令中的KUND变元重叠没有移位和发生移位的形状。
·放大失真显示的位移：在大多数小变形结构分析中，产生位移后的形状难以舆没有产生位移前的形状分开，在这种情况下，软件会在结果显示上自动放大位移量，这样，效果将更加清晰。
可以用/DSCALE命令（UtilityMenu>Plotctrls>Style>Displacement Scaling）来调整放大因子。
软件把0作为缺省设置值（DMULT=0），这使位移量自动缩放到一个适合观察的值。

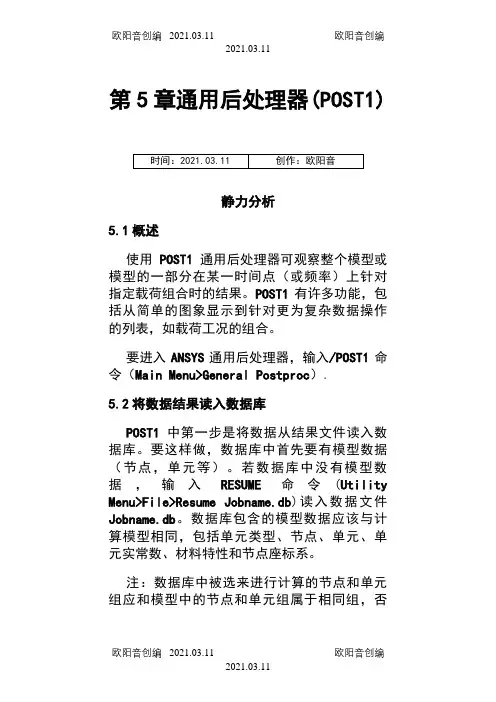

a n s y s通用后处理器详解 LELE was finally revised on the morning of December 16, 2020第5章通用后处理器(POST1)静力分析概述使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。
POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。
要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）.将数据结果读入数据库POST1中第一步是将数据从结果文件读入数据库。
要这样做，数据库中首先要有模型数据（节点，单元等）。
若数据库中没有模型数据，输入RESUME命令(Utility Menu>File>Resume 读入数据文件。
数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。
注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。
有关数据不匹配的详细资料见5.2.2.3章。
一旦模型数据存在数据库中，输入SET,SUBSET或APPEND命令均可从结果文件中读入结果数据。
5.2.1 读入结果数据输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。
边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。
若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。
如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。
第5章通用后处理器(POST1)静力分析5.1概述使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。
POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。
要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）.5.2将数据结果读入数据库POST1中第一步是将数据从结果文件读入数据库。
要这样做，数据库中首先要有模型数据（节点，单元等）。
若数据库中没有模型数据，输入RESUME命令(Utility Menu>File>Resume Jobname.db)读入数据文件Jobname.db。
数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。
注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。
有关数据不匹配的详细资料见5.2.2.3章。
一旦模型数据存在数据库中，输入SET,SUBSET或APPEND命令均可从结果文件中读入结果数据。
5.2.1 读入结果数据输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。
边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。
若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。
如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。
加载条件靠载荷步和子步或靠时间（或频率）来识别。
命令或路径方式指定的变元可以识别读入数据库的数据。

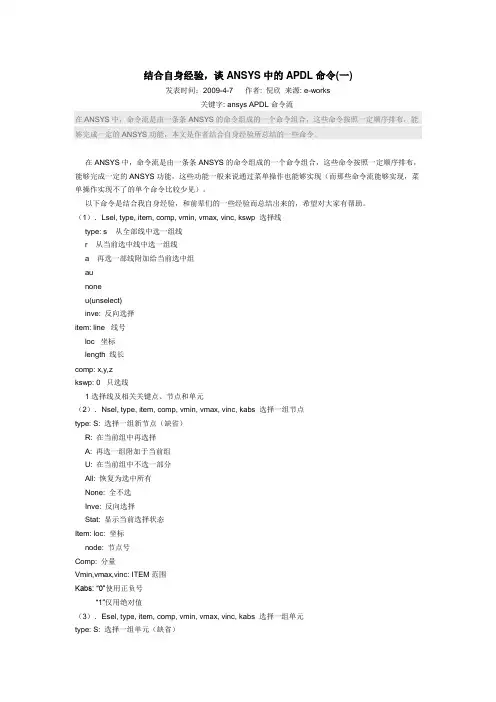

结合自身经验，谈ANSYS中的APDL命令(一)发表时间：2009-4-7 作者: 倪欣来源: e-works关键字: ansys APDL 命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。
在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。
以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。
（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item：Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg （6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。
2009—04—28 14：26ANSYS中查看截面结果的方法一般情况下，对计算结果后处理时，显示得到的云图为结构的外表面信息。
有时候，需要查看结构内部的某些截面云图，这就需要通过各种后处理技巧来获得截面的结果云图。
另外，有时候需要获得截面的结果数据，也需要用到后处理的技巧.下面对常用的查看截面结果的方法做一个介绍：1。
通过工作平面切片查看截面云图工作平面实现。
这是比较常用的一种方法.首先确保已经求解了问题，并得到了求解结果。
调整工作平面到需要观察的截面，可通过移动或者旋转工作平面实现。
调整时注意保证工作平面与需要观察的截面平行.在PlotCtrls菜单中设置观察类型为Section,切片平面为Working Plane。
也可以通过等效的/type以及/cplane命令设置。
在通用后处理器中显示云图，得到需要查看的云图。
更简单地说，我们只需在显示云图命令前加上下面两条命令就可以了:/CPLANE,1 ！指定截面为WP/TYPE，1，5 ! 结果显示方式选项2. 通过定义截面查看截面云图这种方法也需要用到工作平面与切片，步骤如下：首先确保已经得到了求解结果.调整工作平面到需要观察的截面。
在PlotCtrls菜单中设置观察类型为Working Plane,或者使用命令/cplane，1。
通过sucr命令定义截面，选择（cplane）。
通过sumap命令定义需要查看的物理量。
通过supl命令显示结果.3。
通过定义路径查看云图与保存数据首先确保已经得到了求解结果.通过path与ppath命令定义截面路径。
通过pdef命令映射路径.通过plpath、prpath与plpagm命令显示及输出结果。
总结：第一种方法是较简单、较常用的方式。
通过这种操作方式，我们也可以更直观地理解工作平面的含义。
以前看书上介绍工作平面总是无法理解到底什么是工作平面，工作平面有什么用途.第二中方法实质上和第一种方法是一样的，只不过截面是我们自定义的一个平面,不是通过移动、旋转工作平面来实现“切片”的。

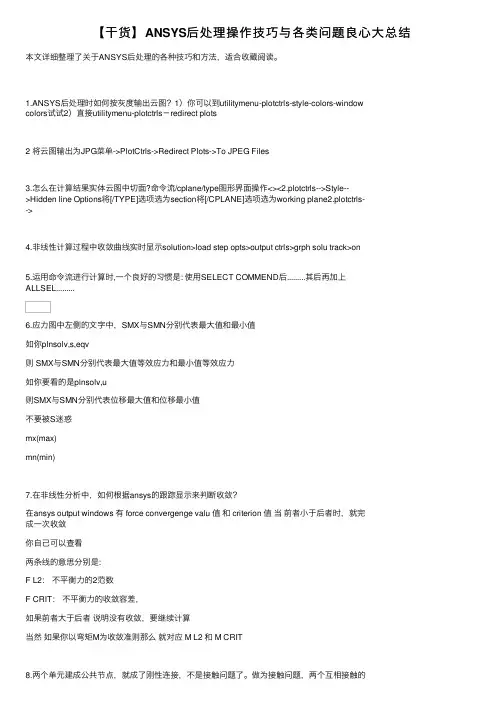

【⼲货】ANSYS后处理操作技巧与各类问题良⼼⼤总结本⽂详细整理了关于ANSYS后处理的各种技巧和⽅法，适合收藏阅读。
1.ANSYS后处理时如何按灰度输出云图？1）你可以到utilitymenu-plotctrls-style-colors-windowcolors试试2）直接utilitymenu-plotctrls－redirect plots2 将云图输出为JPG菜单->PlotCtrls->Redirect Plots->To JPEG Files3.怎么在计算结果实体云图中切⾯?命令流/cplane/type图形界⾯操作<><2.plotctrls-->Style-->Hidden line Options将[/TYPE]选项选为section将[/CPLANE]选项选为working plane2.plotctrls-->4.⾮线性计算过程中收敛曲线实时显⽰solution>load step opts>output ctrls>grph solu track>on5.运⽤命令流进⾏计算时,⼀个良好的习惯是: 使⽤SELECT COMMEND后.........其后再加上ALLSEL.........6.应⼒图中左侧的⽂字中，SMX与SMN分别代表最⼤值和最⼩值如你plnsolv,s,eqv则 SMX与SMN分别代表最⼤值等效应⼒和最⼩值等效应⼒如你要看的是plnsolv,u则SMX与SMN分别代表位移最⼤值和位移最⼩值不要被S迷惑mx(max)mn(min)7.在⾮线性分析中，如何根据ansys的跟踪显⽰来判断收敛？在ansys output windows 有 force convergenge valu 值和 criterion 值当前者⼩于后者时，就完成⼀次收敛你⾃⼰可以查看两条线的意思分别是:F L2：不平衡⼒的2范数F CRIT：不平衡⼒的收敛容差，如果前者⼤于后者说明没有收敛，要继续计算当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。
第5章通用后处理器(POST1)静力分析5.1概述使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。
POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。
要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）.5.2将数据结果读入数据库POST1中第一步是将数据从结果文件读入数据库。
要这样做，数据库中首先要有模型数据（节点，单元等）。
若数据库中没有模型数据，输入RESUME命令(Utility Menu>File>Resume Jobname.db)读入数据文件Jobname.db。
数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。
注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。
有关数据不匹配的详细资料见5.2.2.3章。
一旦模型数据存在数据库中，输入SET,SUBSET或APPEND命令均可从结果文件中读入结果数据。
5.2.1 读入结果数据输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。
边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。
若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。
如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。
加载条件靠载荷步和子步或靠时间（或频率）来识别。
命令或路径方式指定的变元可以识别读入数据库的数据。
第5章通用后处理器(POST1)静力分析5.1概述使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。
POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。
要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）.5.2将数据结果读入数据库POST1中第一步是将数据从结果文件读入数据库。
要这样做，数据库中首先要有模型数据（节点，单元等）。
若数据库中没有模型数据，输入RESUME命令(Utility Menu>File>Resume Jobname.db)读入数据文件Jobname.db。
数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。
注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。
有关数据不匹配的详细资料见5.2.2.3章。
一旦模型数据存在数据库中，输入SET,SUBSET或APPEND命令均可从结果文件中读入结果数据。
5.2.1 读入结果数据输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。
边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。
若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。
如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。
加载条件靠载荷步和子步或靠时间（或频率）来识别。
命令或路径方式指定的变元可以识别读入数据库的数据。
第5章通用后处理器(POST1)静力分析5.1概述使用POST1通用后处理器可观察整个模型或模型的一部分在某一时间点（或频率）上针对指定载荷组合时的结果。
POST1有许多功能，包括从简单的图象显示到针对更为复杂数据操作的列表，如载荷工况的组合。
要进入ANSYS通用后处理器，输入/POST1命令（Main Menu>General Postproc）.5.2将数据结果读入数据库POST1中第一步是将数据从结果文件读入数据库。
要这样做，数据库中首先要有模型数据（节点，单元等）。
若数据库中没有模型数据，输入RESUME 命令(Utility Menu>File>Resume Jobname.db)读入数据文件Jobname.db。
数据库包含的模型数据应该与计算模型相同，包括单元类型、节点、单元、单元实常数、材料特性和节点座标系。
注：数据库中被选来进行计算的节点和单元组应和模型中的节点和单元组属于相同组，否则会出现数据不匹配。
有关数据不匹配的详细资料见5.2.2.3章。
一旦模型数据存在数据库中，输入SET,SUBSET 或APPEND命令均可从结果文件中读入结果数据。
5.2.1 读入结果数据输入SET命令（Main Menu>General PostProc>datatype）,可在一特定的载荷条件下将整个模型的结果数据从结果文件中读入数据库，覆盖掉数据库中以前存在的数据。
边界条件信息（约束和集中力）也被读入，但这仅在存在单元节点载荷或反作用力的情况下，详情请见OUTRES命令。
若它们不存在，则不列出或显示边界条件，但约束和集中载荷可被处理器读入，而且表面载荷和体积载荷并不更新，并保持它们最后指定的值。
如果表面载荷和体积载荷是使用表格指定的，则它们将依据当前的处理结果集，表格中相应的数据被读入。
加载条件靠载荷步和子步或靠时间（或频率）来识别。
命令或路径方式指定的变元可以识别读入数据库的数据。
一、显示某个时间点的温度云图1、General Postproc →Read Result →By Time/Freq2、在跳出的窗口中输入时间点，点击OK按钮3、然后点Plot Results按下图操作3、然后点击plot →Replot即可显示该时刻的云图二、提取某个节点的数值1、首先通过下列命令，选择部分单元nsel,s,loc,x,0,0.025esln,all然后读取所需节点的编号。
