模拟电子技术实验课件==示波器使用

一、实验目的1.学习电子电路实验中常用的电子仪器—示波器、函数信号发生器、交流数字毫伏表等主要技术指标、性能及正确使用方法。

2.初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验设备三、注意事项1.使用前对电源、各旋钮位置进行检查。

2.使用时要避免碰撞，接入探头的电压不应超过说明书中所规定的最大的输入电压值（注意的是：一般说明书中给出的这一电压值往往是指峰峰值），以免损坏示波器。

3.若测试点的电压较高，应在断电的情况下，将探头的探针和鳄鱼夹事先与被测试的两个点连接好，再通过电测试，选择可避免在测试中万一因不慎而发生意外事故的可能。

4.开启示波器后，应注意使辉度和聚集适中（不宜过亮），且波形也不应长时间地停留在一个区域中，以免灼伤荧光屏。

5.在使用中出现在下列情况之一，即应停机，侍修复后再使用：①开机后保险线即烧断；②电子官式示波器内的电风扇不转；③示波器内冒烟；④无光点显示或无扫描线；⑤波形跳动不止，或图形失真。

6.示波器关闭后再用，应至少待了3-5分钟后再开启--以免损害示波管。

7.使用后应即时关闭其电源和被测电路的电源；然后拔下示波器的电源插头，拆除测试用临时线，全地搬走开妥善地放置好示波器--以免偶然事故的发生.四、实验原理及计算在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如下图所示。

接线时应注意,为防止外界干扰,各仪器的公共接地端应连接在一起,称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。

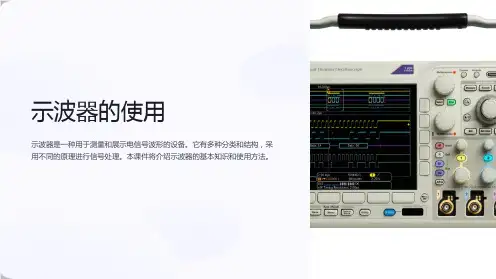

1.双踪示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。

模拟电子实验示波器地使用示波器是一种常用的电子测量仪器，用于显示电压随时间变化的图形。

有利于分析和测量各种电路的性能。

本文将介绍如何正确使用示波器进行电子实验。

首先，使用示波器前需要准备一些基本的材料。

首先是示波器本身，通常有两个探头和一个电源线。

然后是需要测量的电路板或电源供应器，并确保电源供应器已接地并处于关闭状态。

接下来需要一对鳄鱼夹和一对保护措施鳄鱼夹，用于连接示波器探头。

最后，确认示波器的电源已连接并处于开启状态。

在连接示波器之前，需要将示波器调整到正确的测量范围。

通常示波器有多个量程可选择，需要根据被测电压的大小选择相应的量程。

如果选择的量程过小，测量结果可能会超出示波器的范围，导致失真。

而如果选择的量程过大，可能会导致信号太小而无法清晰显示。

此外，还需要调整示波器的触发模式、触发电平和触发延时等参数。

触发模式可以选择自由运行（free run）或外部触发（external trigger），触发电平可以通过旋钮调整，而触发延时可以通过示波器的菜单进行设定。

接下来，需要连接示波器的探头。

将探头插头的接地夹连接到电路板或电源供应器的接地点上，这样可以确保电路的安全性。

然后用保护措施鳄鱼夹连接示波器的探头与待测电压的测量点。

确保握持探针端部时，不要碰触其他金属部分，以防止短路。

然后，可以打开示波器的电源，并调整屏幕亮度和对比度，以获得清晰的显示效果。

在示波器稳定后，可以观察到电压随时间的变化，并在屏幕上显示出波形图。

通过调整示波器的时间基准和垂直放大系数，可以更清晰地观察到波形的细节。

在观察波形时，可以通过滚动栏或水平电压调节旋钮来调整波形的位置和显示范围。

通过垂直电压调节旋钮可以调整波形的幅度和垂直位置。

此外，示波器还提供测量功能，可以通过选择菜单中的测量选项，自动测量波形的频率、幅值、周期等参数。

在测量结束后，应将示波器的电源关闭，并将探头从测试点上移开，避免误动或碰到其他金属部分。
