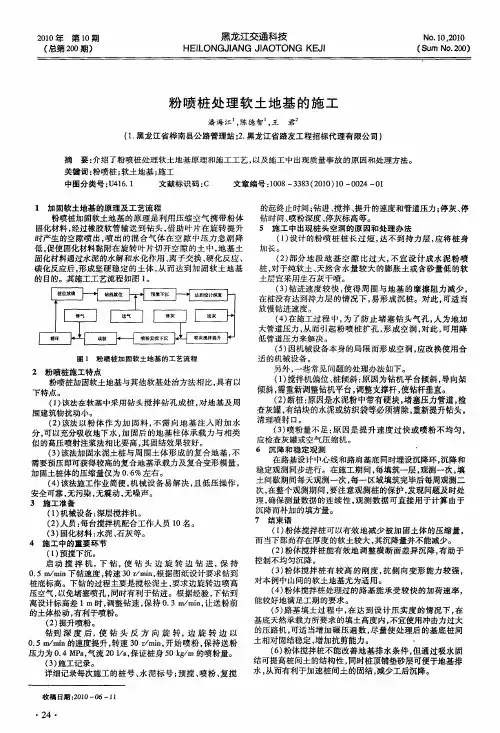

粉喷桩加固软土地基施工方案
1.地质勘察：在进行粉喷桩施工前，需要进行地质勘察，了解地层情况和软土地基的物理和力学性质，确定施工参数和方案。
2.桩位布置：根据设计要求，在地面上标出桩位位置，并进行测量和标记，确定桩的位置和间距。
3.现场准备：清理施工现场，清除杂物和障碍物，确保施工区域的平坦和干燥。
4.打桩：使用打桩机械将桩机打入软土地基中，直至达到设计要求的深度。
在打桩过程中，需要及时调整桩机的参数和工作方式，确保桩机的稳定性和施工质量。
5.喷浆加固：在桩身周围进行喷浆加固。
选择合适的喷浆材料，并按照设计要求进行掺配。
通过喷浆施工，可以在桩体周围形成一层坚固的桩-土界面。
喷浆加固的材料可以根据设计要求选择，常见的喷浆材料有水泥浆、膨润土和化学材料等。
6.后续处理：在喷浆加固完毕后，需要对施工现场进行清理，清除多余的喷浆材料和废弃物。
同时还需要进行桩顶的修整和整理，确保桩顶的平整和稳定。
7.质量验收：进行质量验收，检测桩的质量和承载力。
常见的检测方法包括静载试验、动载试验和井下综合探测等，根据需要选择合适的检测方法进行验收。
8.缺陷处理：如果在施工过程中发现桩的质量存在问题，需要及时进行处理和补强。
对于质量不合格的桩体，可以选择重新打桩或进行其他处理措施。
以上是一种粉喷桩加固软土地基的施工方案，具体的施工过程中需要根据实际情况进行调整和优化。
在施工过程中，需要严格按照设计要求和相关规范进行操作，确保施工质量和工程安全。
粉喷桩处理公路软土地地基施工技术一、粉喷桩的应用概述㈠定义粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。
深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械应地将软土和固化剂（浆液状和粉体状）强制搅拌，利用固化剂的主剂和软土之间所产生的一系列物理—化学反应，使软土硬结成具有整体性、水稳性和一定强度的优质地基。
粉喷桩应是采用粉体固化剂来进行软基搅拌处理的方法。
深层搅拌法具有施工工期短、无公害、施工过程无噪音、不排污、对相邻建筑物无不利影响等优点。
㈡粉喷桩的发展简况⒈粉喷桩粉体喷射搅拌加固土桩，于20世纪60年代后期由瑞典和日本分别提出。
石灰系搅拌法于1967年由瑞典的Kjeld Paus提出，1974年将石灰体喷射搅拌桩应用于路堤和深基坑边坡防护。
日本于1967年开始研制石灰搅拌施工机械，1974年开始在软土加固工程中应用。
我国于80年代初引进此项技术，1983年初，铁道部第四勘察设计院开始进行粉体喷射搅拌法加固软土地基的试验研究，并与铁道部武汉工程机械研究所合作，于1983年研制出了我国第一台液压步履式深层搅拌喷粉桩机。
1984年7月在广东省云浮硫铁矿铁路专用线上应用石灰搅拌桩加固单孔4.5m盖板箱涵的软土地基获得成功，1985年4月通过铁道部部级技术鉴定，后逐步推广使用，并取得了良好的社会效益和经济效益。
但由于国内粉状石灰产量不多，加之运输与保管也比较困难，因此近年来基本上均以水泥粉作为固化剂进行深层搅拌施工。
⒉水泥系深层搅拌法水泥系深层搅拌法始于美国，20世纪50年代引入日本，1974年由本港湾技术研究所、川崎钢铁厂和不动建设等厂家合作研制成功水泥搅拌固化法（CMC法），用于加固钢铁厂矿石堆场地基加固深度达32m。
接着日本各大施工企业接连开发研制加固原理、固化剂相近的各种不同规模、不同效率的深层搅拌机械，形成了多种施工方法。
杭州市温州路27号住宅楼改建工程和上海探矿机械厂铸钢车间厂房地基加固工程是国内采用水泥喷粉技术进行软基搅拌加固最早的两个实例。
粉喷桩加固软土地基施工质量控制华东公司牛贵森王建宇王力徐瑞军一、前言粉喷桩作为加固软土地基的一种施工工艺已较多地应用于铁路建设中，但如何在施工过程中有效地控制施工质量，达到设计要求和加固目的-38标段粉喷桩仍是可探讨的课题。
现以作者参与施工的西安南京铁路B土加固软土地基为例，介绍粉喷桩加固软土地基的质量控制。
二、粉喷桩加固软土地基的原理软土地基空隙比大、含水量高，地基承载力常常不能满足工程设计要求。
处理软土地基有多种方法，粉喷桩加固软土地基是其中之一。
粉喷桩施工是采用粉体喷搅法技术，通过专用深层搅拌机将粉状加固料用压缩空气喷入地基深部，凭借搅拌机头叶片的回旋作用与原位软土进行强制搅拌混合，吸收地下水，并使加固料与软土之间产生一系列物理、化学作用，从而形成具有整体性、水稳性和一定强度的柱状加固体—粉喷桩，使之与软土地基一起组成复合地基，以提高地基承载力，减少沉降。
三、工程简介-38标段LDK63+502~+800段地势平坦开阔，辟为西安南京铁路B土稻田，地下水发育，地基岩性为软土0~2m灰褐色砂粘土，软塑；2~7m灰褐色砂粘土，软~流塑；其下为圆砾土，中密饱和。
此段路基填高6~10m，设计采用粉喷桩加固软土地基。
桩长3.9~7.1m，桩间距1.4m，桩径50cm，正方形布置共31480m/4954根。
四、施工技术准备（1）施工场地的工程地质报告、土工试验报告、室内配方试验报告（7d 龄期）、粉喷桩设计桩位图以及原地面高程、加固深度与停灰面高程。
（2）测量资料，包括平面控制桩、水准点的测量记录。
（3）设计交底会议纪要（4）合同文件五、质量控制的要素（一）各施工参数的确定（1）确定合理的搅拌机搅拌头组合形式粉喷桩施工需要用粉喷式深层搅拌机、空压机和发电机，其中深层搅拌机是粉喷桩施工的关键设备。
保证和提高粉喷桩质量的重要因素之一，是合理选用搅拌机搅拌头的组合形式。
合理选用搅拌机搅拌头组合形式，一是指搅拌头的叶片组合形式。
谈谈粉喷桩施工及质量控制粉体喷射搅拌桩加固软土地基，主要是以粉体物质作加固料和原状软土进行强制搅拌，经物理、化学作用生成一种特殊的，具有高强度、较好变形特征和水稳定性的柱体，它对提高软土地基承载力、减少地基的沉降有明显效果。
粉喷桩可以解决：1、增加软土地基承载力；2、减少软土地基的压缩量；3、加快软土地基的沉降速度（石灰系列）；4、作侧向支护以增加开挖边坡的稳定性等工程问题，它适用于淤泥质土、粘性土、粉土杂填土天然含水量大于30%的加固。
一、准备工作在粉喷桩施工时，在机械进场前，必须做好下列施工准备工作：1、施工机械进出场的道路条件：对道路及桥梁的要求，一般应满足108卡车及汽车吊机要求。
2、电力供应：一台粉喷桩施工机械其用电功率为50KW，在没有电源地区，应配备75KW柴油发电机。
3、查明障碍物：清除地下大石块、树根、地下管线、空中的高压管线障碍物均应清除。
4、施工场地：由于地质较差、承载力较低，应铺设山皮土或碎石垫层。
5、在施工前要备足水泥加固料，按设计需要的标号（一般为425＃或325＃），在数量上根据施工进度备料。
二、工艺性试桩一般工艺性试桩在工程位置上进行，成桩试验应达到下列需求：1、满足设计水泥喷入量的各种参数；2、水泥搅拌均匀程序；3、了解下钻及提开的阻力情况，选择合理的技术措施，一般工艺性试桩不得少于10根。
三、施工顺序1、柱体对位：根设计确定加固机的位置，使搅拌轴保持垂直。
2、下钻：启动搅拌铅机，钻头边旋转边钻进。
为了不堵塞喷射口，此时并不喷射加固材料，而是喷射压缩空气。
钻进时喷射空气，可使钻进顺利、负载扭矩小。
随着钻进，准备加固的土体在原位受到搅动。
3、钻进结束：钻在设计标高后停钻。
4、提开启动搅拌钻机：钻头呈反向，边旋转边提开，同时通过粉体发送器将加固粉体料喷入被搅拌的土体中，使土体和粉体料进行充分的拌和。
沿深度方向加固材料的混合量，系根据发送器输出的加固数量与搅拌叶片提开速度的关系来确定。

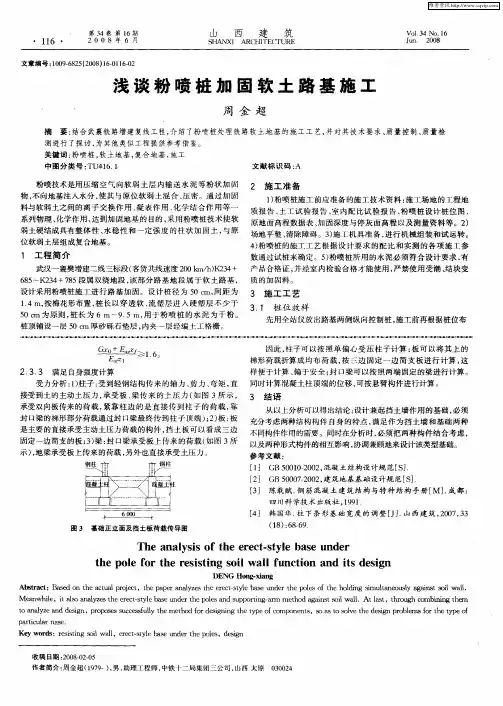

浅谈粉喷桩在加固软基中的施工应用填方路基在软土地基施工期间的稳定性和建成后的剩余沉降、差异沉降已成为公路设计和施工中的一个关键技术问题。
因在天然状态下，地基中的软土含水量高，密度低，压缩性高，固结慢，强度低。
德衡高速公路桩号2k+300—2k+480施工时通过一鱼塘，此此段为软土基，土的含水量34％。
作为高速公路的地基，由于考虑较短工期内完成，所以就必须对软基进行处理，根据软土性质确定处理方案，拟采用粉喷桩进行加固处理。
1、粉喷桩处理的特点与加固机理1、1粉喷桩处理软基的特点粉喷桩是深层搅拌法加固地基方法是通过特制搅拌机械将软土和水泥强制搅拌，利用水泥和软土之间产生一系列物理—化学反应，使软土硬结成具有整体性、稳定性和一定强度的优质地基。
1、2粉喷桩处理软基的加固机理1、2、1水泥的水化反映、碳酸化作用普通硅酸盐水泥主要是由氧化钙、二氧化硅、三氧化二铝、三氧化二铁及三氧化硫等组成。
在水泥拌入软土中后，很快与软土中的水化反应，生成氢氧化钙、水化硅酸盐钙、水化铝酸钙及水化铁酸钙等化合物。
水泥与水化物中的氢氧化钙，与空气中的二氧化碳反应生成不溶于水的碳酸钙，提高软土的强度。
1、2、2土颗粒与水泥水化物的作用凝硬作用水泥与水发生反应析出大量的钙离子，这些钙离子与粘土中的矿物质（如二氧化硅、三氧化二铝）进行化学反应，逐渐生成不溶于水的结晶化合物。
离子交换作用软土中含有多种矿物质，并有游离钠离子na+和钾离子k+，它们能和水泥水化生成的钙离子ga++进行当量吸附交换，使较小的土颗粒形成较大的团粒，使土体强度提高。
1、2、3桩体作用粉喷桩是具有一定粘结强度的混合料，其刚度较其他散体材料的桩体大，因而其应力分担比也更大。
在荷载作用下桩的压缩性明显比其周围软土小，因此基础传给复合地基的附加应力随地基的变形将更多地逐渐集中到桩体上，出现应力集中现象，起到了桩体作用。
经加固后地基土的含水量、空隙比、压缩系数均有所减少，压缩摸量有所增加，加固后桩间土已挤密。
CFG桩+粉喷桩处理软土地基施工工法CFG桩+粉喷桩处理软土地基施工工法一、前言软土地基是指由高含水量、低强度、高可压缩性等特性的土壤构成的地基。
在地基处理过程中，需要采用适当的施工工法来提高软土地基的稳定性和承载能力。
CFG桩+粉喷桩处理软土地基施工工法是一种有效的地基处理方法，通过利用CFG桩的垂直承载能力和粉喷桩的水化硬化能力，可以改善软土地基的工程性质。
二、工法特点1. CFG桩和粉喷桩结合使用，充分发挥两种桩的优势，提高施工效率和处理效果。
2. 采用局部处理的方式，可以针对性地加固软土地基的弱点，减少施工量。
3. 施工工法灵活，能够适应不同地质条件和工程要求。
4. 处理后的软土地基具有良好的承载能力和稳定性，可以满足工程的要求。
三、适应范围CFG桩+粉喷桩处理软土地基施工工法适用于软土地基较为薄层、承载能力较低、变形较大的情况，尤其适用于建筑物、桥梁、堤坝等工程的地基处理。
四、工艺原理CFG桩是一种钢筋混凝土灌注桩，可以通过钻孔灌注的方式将混凝土灌注到软土地基中，形成垂直承载能力较大的桩基。
粉喷桩是一种通过将水泥砂浆压入软土地基中，使其水化硬化形成承载层的桩基。
CFG桩和粉喷桩结合使用，可以形成一种互补的处理效果，提高软土地基的承载能力和稳定性。
五、施工工艺1. 土壤勘测：根据工程要求对软土地基进行详细的勘测和分析，确定处理范围和施工参数。
2. 钻孔灌注CFG桩：根据设计要求，在软土地基中钻孔并灌注CFG桩，形成垂直承载能力较大的桩基。
CFG桩可以通过多次灌注组合使用，进一步提高承载能力。
3. 粉喷桩水化硬化：在CFG桩的周围区域，通过喷射机将水泥砂浆压入软土地基中，形成粉喷桩。
水泥砂浆与软土反应，形成硬化的承载层。
4. 粉喷桩固化：等待水泥砂浆水化硬化完成，形成稳定的承载层。
5. 桩基连接：CFG桩和粉喷桩之间通过连接件进行连接，形成一体化的地基处理系统。
六、劳动组织在施工过程中，需要组织调配足够的劳动力和专业技术人员，包括土方开挖、钢筋绑扎、混凝土灌注、喷射仪操作等工作。

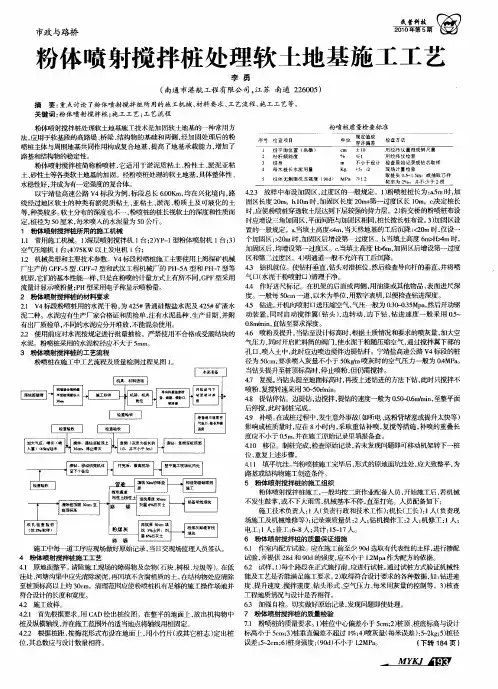

路基工程知识：粉体喷射搅拌桩处理软土地基施工技术总结粉体喷射搅拌桩简称粉喷桩，它适用于淤泥质粘土、淤泥亚粘土、粉性土、砂性土等各类软土地基的加固。
经粉喷桩处理的软土地基，具有整体性、水稳性好，并成为有一定强度的复合体。
沪宁高速公路E标段总长34.292km，均在丹阳市境内，路线经过地区软土的种类有淤泥质粘土、亚粘土、淤泥、粉质土及可液化的土等，种类较多。
软土分布的深度也不一，E1标段在10m左右；E2标段有浅层软土，也有深层软土，深度4～12m；E3标段为深层软土，深度12～18m；E5标段表层、浅层、深层都有，深的达20m 以上。
E标段软土地基共12.836km，占全长的37.43%，需处理的长度为 6.17km，占全长的18.01%.原设计采用粉喷桩处理的长度为1042m，占需处理长度的16.89%，共有粉喷桩36585根，380876m.变更设计后，粉喷桩处理的长度为697.5m，有粉喷桩24550根，206445m，由于个别地段经静力触探为非软基段，因此，实际施打24255根，203015m.粉喷桩的桩长视软土的深度和性质而定，桩径为50cm，每米喷入的水泥量为50kg.1、粉体喷射搅拌桩所用的施工机械1.1常用施工机械（1）深层喷射搅拌机1台；（2）YP-1型粉体喷射机1台；（3）空气压缩机1台；（4）75kW以上发电机组1台。
1.2机械类型和主要技术参数E标段粉喷桩施工主要使用上海探矿机械厂生产的GPF-5型、GPF-7型和武汉工程机械厂生产的PH-5A型和PH-7型等机型，它们的基本性能一样，只是在喷粉的计量方式上有所不同，GPF型采用流量计显示喷粉量；PH型采用电子称显示喷粉量。
2、粉体喷射搅拌桩的材料要求2.1 E标段粉喷桩用的水泥干粉，为425#普通硅酸盐水泥及425#矿渣水泥二种。
水泥应有生产厂家的出厂合格证和质检单，注有水泥品种、生产日期，并附有出厂质检单，不同的水泥应分开堆放，不能混杂使用。
新型双向粉喷桩加固软土地基施工工法新型双向粉喷桩加固软土地基施工工法一、前言软土地基是土木工程中常见的地基类型，由于其承载能力较低和易于沉降的特点，需要进行加固处理。
本文将介绍一种新型双向粉喷桩加固软土地基施工工法，以解决软土地基加固的问题。
二、工法特点该工法的特点是采用双向粉喷桩进行加固，将水泥等掺合料通过高压喷射技术喷射到软土地基中，形成坚固的土-桩-土复合体，增加地基的承载能力和稳定性。
该工法具有施工速度快、工艺简单、投资成本低、环境友好等优点。
三、适应范围该工法适用于软土地基的加固，尤其是一些地基沉降严重、承载能力不足的工程，如建筑物、桥梁、道路等。
四、工艺原理该工法通过双向粉喷桩将掺合料喷射到软土地基中，形成立体桩体，可分为以下几个工艺步骤：1. 前期准备：检查地基情况、勘测和设计工作，制定施工方案；2. 预处理：对软土地基进行平整、清洁处理，确保施工的质量；3. 桩位布置：根据设计要求和现场情况确定粉喷桩的位置和间距；4. 喷射施工：使用高压喷射设备将掺合料以一定比例通过喷嘴喷射到软土地基中，形成双向堆积的桩体；5. 后期处理：等待喷射桩体充分固化后，进行地表恢复和修整。
五、施工工艺1. 前期准备：包括施工方案的制定、集中机具设备、人员、材料的准备等；2. 预处理：对地基进行清洁、平整处理，确保施工质量；3. 桩位布置：根据设计要求确定桩位，使用测量设备进行标注；4. 喷射施工：使用高压喷射设备将掺合料通过喷嘴喷射到地基中，通过自重沉实形成坚固的桩体；5. 后期处理：等待桩体固化后，进行地表恢复和修整。
六、劳动组织在施工过程中，需要成立合理的劳动组织，包括工地安排、人员配备、岗位分工等，确保施工过程的顺利进行。
七、机具设备该工法所需的机具设备主要包括高压喷射设备、测量设备、运输设备以及辅助设备等，这些设备能够满足施工的需求。
八、质量控制为保证施工质量，需要进行严格的质量控制。
包括对掺合料的检验、施工参数的控制、桩体的质量检测等，以确保施工过程中的质量达到设计要求。

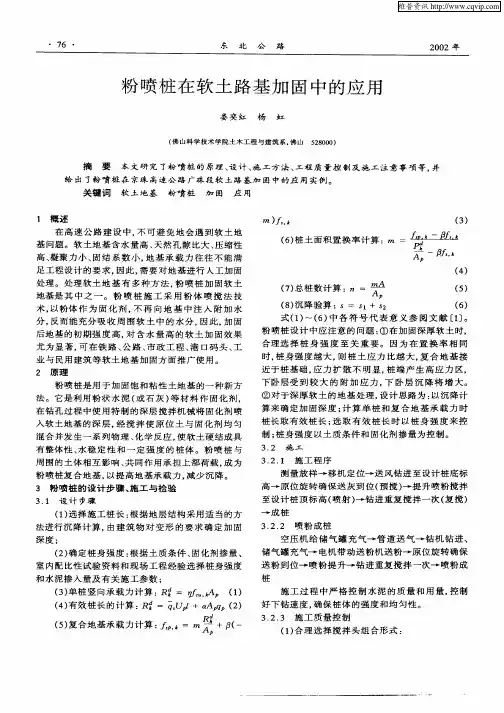

粉喷桩加固软土地基的施工和问题的探讨中铁十三局四处［摘 要］该文通过对粉喷桩工程的加固机理和设计计算方法的分析，结合当前粉喷桩施工的部分应用实例和试验成果，，对粉喷桩应用的施工现状和有关问题作了阐述。
［关键词］软土 粉喷桩 加固机理 复合地基1粉喷桩的加固机理粉喷搅拌加固软基技术，是利用水泥等作为固化剂，通过特制的深层粉体喷射搅拌机，将粉状加固料，用压缩空气输送到钻头，并以雾状喷射到加固地基的土层中。
凭借搅拌机回转钻头叶片的旋转，在设计加固深度范围内，就地和原位软土强制搅拌混合，利用水泥吸水和与土颗粒发生水解、水化反应并进行阳离子交换等物理化学作用，使软上形成具有整体性、水稳性和一定强度的水泥土柱体（俗称粉喷桩）。
这种强度和刚度较桩周土高出若干倍的柱状加固体与桩间上一起构成复合地基，在稳定地基土的同时提高其强度，使地基土工程性质得到局部改善，从而达到加固地基的目的，或由粉喷桩相互搭接，形成坑壁支护和防渗帷幕结构。
2粉喷桩复合地基的设计与计算粉喷桩复合地基现有的计算方法，都是以刚性基础底面处桩与土产生等位移为基本前提的，并结合有关弹塑性理论，提出了若干带简化条件的计算公式。
2.1粉喷桩单桩承载力计算模式各种单桩承载力的确切值，唯有通过压桩试验来确定。
因此，在桩承载力设计计算中，多是采用地基参数来预计的。
对于粉喷桩主要有两种估算方法。
2.1.1半经验方法在极限荷载作用下，粉喷桩的侧向膨胀量很小，桩周土远未达被动破坏，而是桩、土界面摩阻力达到极限，出现“刺入”现纽、或是桩身被劈断或剪断。
B .B roms 分别给出了其计算公式：桩、土界面上强度达极限时的单桩极限承级力：Q f ＝лd(h+2.25d)сu式中：Q f ——单桩极限承载力，kPa;h ——桩长，m;d ——桩径，m; сu ——不排水剪强度,kPa 。
桩身剪断时单桩极限承载力：Q f ＝A p (3.5c+3σh )式中：A p ——桩的戳面积，m 2；σh ——桩在地面下土的最弱处（通常为硬壳底部）住壁承受的水平上压力，kPa ；c ——柱身材料的内聚力。
2.1.2按规范规定的公式计算粉喷桩承载力现行规范中关于粉喷桩的单桩承载力沿用了一般单桩的计算方法，首先计算一定桩长水泥粉喷桩的承戴力，然后再用水泥粉喷桩的桩身单轴抗压强度q u 作为控制指标来校核，取二者较小值作为单桩承载力的标准值。
一般情况下，即无抗震加固、沉降限量等其它特殊要求时，可以q u 作为荷载和确走桩长的计算依据，或以桩长范围计算得到的单桩极限承载力 Q f 作为确定水泥土强度下限(q u )mint 和掺入比下限(a w )m in 的依据。
式中：[p ]——单桩容许承载力；D ——桩径，m ；A ——桩载面面积，m2；L j ——桩穿过各层土的长度，m ；f si ——各层土的摩阻力，kPa ；m 。
——柱底支承力折减系数；[σ]——桩尖所处地基的容许承载力,kPa,q u ——水泥土的强度，kPa ；K ——水泥土安全系数，一般取 值0.3～0.4。
2.2复核地基承载力计算模式由于粉喷桩与土的破坏应变彼此相差一个量级以上，当复合地基达到极限状态时，桩、土极限强度不可能同步发挥，是以决定了复合地基的破坏往往是渐进性的或者是局部剪损。
对于兼具端承性质的桩来说，破坏首先在桩体中发生。
对于纯摩擦桩而言，如果置换率很小、且荷载分布不均匀时，则可能在桩间土中先出现流塑区。
在荷载作用下，桩间土由于受到四周桩的水平约束作用，加大了桩间土对桩体的侧（围）向压力，从而使单桩极限承载力提高，而桩间土也得到一定的固结。
故在软基加固工程中，复合地基极限承载力一般以桩体先达到破坏为前提进行计算的。
R f ＝ασpf +λ(1-m) σsf式中： Rf ——复合地基承载力， kPa ；M ——置换率，％，亦称面积比；α=A p /A ，其中A p 为桩体总横截面积，A 为对应的加固总面积，即基础投影面积；σsf ——天然地基极限承载力，一般用荷动实验确定；σpf ——单桩的极限承载力，常用压桩实验校核；λ——桩间土承载力折减系数，其值常在0.4～1.0之间，当桩端为软土时，λ=0.5～1.0，当桩端为硬土时，λ<0.5，当不考虑桩间软土作用时，λ＝0。
2.3复合地基应力计算模式当复合地基的地表面有荷载时，由于粉喷桩的压缩性比周围软粘土的压缩小，在压缩变形相一致的条件下，粉喷桩桩顶将会产生应力集中现象。
故复合地基的应力检算可以采用下式：σp = R f μp ≤[p ]A σs = R f μs ≤R s式中：μp ——应力集中系数，μp ＝n/[1+(n-1)×α]＞1；μs ——应力减小系数，μs ＝1/[1+(n-1)×α]<1 ；n ——桩土应力分担比， n=E p /E s =σp /σs ,其中E p 、E s 分别为搅拌桩、桩间土的变形模量；σp ——粉喷桩承受的压应力，kPa ；σs ——桩间土承受的压应力，kPa 。
2.4复合地基沉降计算模式在施加的荷载不超过水泥桩的徐变极限Q c 时，复合地基总沉降量S ：S=S 1 +S 2式中：S1——被加固土体桩长范围内的沉降量，cm，S1= ，S2——被加固土体以下未加固的沉降量（cm），其值等于计算得到的主固结沉降乘上大于1.0的沉降修正系数；m——置换率；L一粉喷桩桩长，cm；σc ——外荷载应力，kPa；E c——水泥土桩的弹性模量，kPa；E s——桩间土的侧限变形模量，kPa。
3、粉喷技术的应用目前，国内粉喷技术主要应用领域为铁路、高速公路、市政工程、工业厂房、民用住宅的软基加固和开挖围护工程筹，适用的土质为淤泥质土、粘性土、粉土、杂填上，特别适宜于天然含水量大于30％的土层。
其复合地基承载力标准值可达200kPa，最高能达到250kPa，单桩（D＝0.5m）容许承载力达到150kN以上。
粉喷桩组成的地下连续墙可单独用于深度7m以内的基坑支护和防渗帷幕工程。
3.1工程实例一云南省昆明市小西门综合商品批发市场，总建筑面积21337m２层高20.4m，基坑开挖深度3.00～3.46。
场地位于坡脚与海盆边缘接触地段，岩性变化较大,自上而下依次为：人工填土；粉质粘上，淤泥质粉质粘土，f k＝70kPa，是主要加固土质；粉细砂，f k＝120kPa；圆砾层，为设计桩体持力层，f k＝150kPa。
地下水位埋深0.5～0.8m，地震烈度为8度。
施工过程中采用粉喷桩做地基加固处理和基坑临时护壁。
基础下工程桩按梅花形布置，桩间距1．5m（图1），置换率18％～20％；复合地基承载力标准值不低于120 kPa。
为了抵抗结构住下的集中荷载的作用，柱下桩采取加强措施（图2），承载力标准不得低于140 kPa，桩径0，5m；桩长以桩端穿过淤泥质粉质粘上层和粉细砂层下不小于0．3m为原则，停灰标高比基础底板高出0．3m，实际施工桩臼1加固地基桩平面布置件。
～）回2柱下桩大样长4． 50～9．00不等。
采用425号普通硅酸盐水泥，平均掺灰且不少于每延米50 kg。
·”由于粉喷桩内无钢筋，粉喷桩抵抗水平推力的能力较差，基坑单排支护桩工作，不能满足支护设计要求。
考虑桩土共同工作的原理，支护桩设计为双排加劲式，桩径0．5m，排桩间距1．6m，间而1．6m设置一道加劲桩和单根加固桩，桩与桩搭接0．1m实际桩与桩中心距0．4m，桩顶距地面0．5m停灰，桩顶复搅深度3．00 m。
采用425号普通硅酞汾水泥，平均掺灰量不小于每延米55 kg。
支护桩不设水平支撑。
由于该工程地下存在粉纲砂，在两排桩中间的集水并中降水出现流砂，降低了外排桩问土的密实度，使护壁桩个别部位曾出现较大的向内水平位移或断裂（足大水平位移5．6cm，裂缝长达5．5m），但整个支护结构工作憎况良好，切实起到了挡上和挡水的支护作用。
经观测加固后的地基最大沉降量19 mm，平均沉降量为13．25 mm，最大不均匀沉降量为11 mm，粉喷加固的复合地基完全满足设计承载力的沉降宴求。
该实例的特点是采用桩间降水的办法，较好地克豚涌砂现象，而且围护结构和复合地基方案比最初选定的深层搅拌法节约资金120万元，缩短工期3个月。
…3．2工程实例二京九铁路DK586＋747．8至DK609＋238．4段为江湖淤积平原，遍布第四系全新统冲积成因及湖积成因的粘性上层，地势低洼，河沟发育，内涝积水为软上集中地段。
该段软土厚一般为6～12 m，局部最大达16～17 m，软上层软一流塑状，此区间软土地基加固处理被铁道部列为京九铁路全线14个重点工程之首，由于地基软弱，又集中连片，成型路堤填上高度大，对变形及工期要求高，经论证决定采用粉喷桩技术进行加固处理。
设什指标：粉喷桩直径0．5m，桩长采用10～14 m。
同化剂采用325号、425号普通硅酸盐水泥，咬灰量每廷米40～50 kg。
桩采用块状布置，桩匣涪线路纵向为1．3m；臼向路基丙凶内范自为1．兰矗，路肩以外护坡范围为1．5 m、涵洞基础加圆份咬柱问匣为）尔～i．＝jh：复合地基承动力吕最奎创隆到1s0 kk、18丸氏j90kpa，单桩承毅力宴求丧氢80～100匠N．1后允许抗位分别为0． is m）主～乙及0．30m。
：“三7效果检验：粉喷桩施工完7天后抽样开挖检查，开挖深度1．2～2…m，发现桩径均大于0．5m，最大值0．565 m，桩位们差不超过5cm，桩体外表面呈螺旋状外壳，用小铁棍不能轻易敲动桩体粉块，外观质量合格。
按规范90天龄期抽样检查，淤泥质粘上层中粉喷桩元侧限抗压强度为2． 35 MPa，最大值为3． 72 MPa，砂粘土中粉喷桩元侧限抗压强度为4．6 MPa，最大值为6． 25 MPa。
加固后的软土路堤地段沉降观测值为5．8～63． 6 mm，涵洞地段沉降值为3．6～21．5 mm。
该实例软上层较厚，成型路堤填土高度大，复合地基加固后各项指标均达到设计要求。
3．3工程实例三甫昆铁路永丰营车站为一中间站，施工图路基设计未见软土，按一般路基通过。
施工结束后该段路堤开裂、变形，出现坍滑形象，经分析认为本段地层下存在有较厚的不均匀淤泥质粘上夹层。
为了控制地基的超限沉降，提高地基强度，本工点移线方案采用粉喷桩复合地基加固，粉喷桩桩径0．5m，桩间距1．5m，梅花型布且。
固化剂为水泥，外掺剂为石膏，掺人比c。
分别为22％和19％（重量比），石膏为水泥掺人量的5％（重量比），最大桩长16m，属国内铁路软上路堤加固中最长的桩。
粉喷桩施工机械选用武汉工程机械厂生产的双叶片式PH一5型深层搅拌机。
送泵气压控制在0．2～0． 3 MPa，针对粘着力大、复搅困难的淤泥质粘上层，调整水泥喷量，桩下0～5m喷90kym，5～10m喷75 kg／m， 10～16m喷60 kg／m，静载试验结果表明该种喷量亦能满足单桩承载力设计值。
