现浇砼复合无网聚苯板聚苯颗粒外墙外保温施工方法

聚苯板外贴外墙保温施工工法

聚苯板外贴外墙保温施工工法

一、前言

随着城市经济的发展及城市规模的壮大，城市建设的步伐在逐渐地加快，许多高楼大厦拔地而起，许多应用于高层建筑的新技术、新工艺也同时产生，聚苯板外贴外墙保温是一种节能和环保资源综合应用的新技术，这项技术与其他技术相比，聚苯板外贴外墙保温技术施工方便，由于它直接选用聚苯板，减少了以往的胶粉聚苯颗粒保温浆料的复杂的做法，这样聚苯板外贴外墙保温省去了很多工序，不但可以减少施工量、确保工程质量、减轻劳动强度，而且可以加快工程进度，同时可减少噪音、保护环境、实现文明施工、具有明显的经济效益和社会效益，这项新技术应该被广泛地推广，在我们的应用过程中效果良好，为我们的工程验收“泰山杯”打下了良好的基础。

二、施工特点

(1)、在施工过程中采用了玻璃纤维网格布，使外墙保温体系成为一个整体，为节能保温做下了保证，同时网格布起到抗裂作用，提高了工程质量。

(2)、直接使用聚苯板外贴，使工序简单，易于掌握。

(3)、材料比重小，易于运输，使施工方便，材料利用率高，减少用工，降低劳动强度。

(4)、对环境无污染，实现了文明施工。

三、施工原理

聚苯板外贴外墙保温是直接用专用胶将聚苯板粘贴在基层上，打磨找平与安装锚固件后，再进行铺设网格布，然后涂抹面胶浆，要求外观均匀平整，没有抹迹，没有网格布的痕迹；聚苯板外贴外墙保温技术利用聚苯板隔热保温的功能，保证保温系统必由网格布覆盖，网格布使外墙保温体系成为一个整体，为工程节能保温做下了保证，提高了工程质量。

四、使用范围

聚苯板外贴外墙保温技术适用于多层、高层建筑，适用于墙体为混凝土、小型混凝土空心砌块、非粘土砖和烧结砖砌筑的外墙外保温工程等同类基层，即有节能的建筑改造工程。

聚苯板外墙保温施工方案

1.施工方法特点

粘贴式取苯板外墙外保温具有节能保温,隔热﹑﹑隔声等性能,且能够满足节能50%的要求,粘贴式聚苯板操作简单,工效较高,施工质量容易控制,湿作减少,避免了抹灰层裂缝﹑空鼓等影响保温屋质量的问题.该施工方法对于粘贴胶和面层的聚合物砂浆要求较高.

2.适用范围

本施工方法适用于高层及多层建筑的清水混凝土墙﹑加气混凝土﹑砌块﹑烧结砖和非烧结砖等的水泥砂浆外墙保温工程,也适用于各类既有建筑的节能改造工程.

3.工艺原理

使用专用的粘结胶并辅助一定数量的膨胀螺栓将聚苯板固定在平整的墙面上,在聚苯板面上,使用聚合物砂浆刮贴防裂玻纤网形成保温板的保护层和外墙装饰面的基层.

4.工艺流程及操作要点

4.1工艺流程

施工﹑施工机具进场外墙基层处理﹑技术交底外墙基层﹑门窗洞口﹑阴阳角验收放垂直水平控制线搅拌专用胶粘贴聚苯板打磨找平﹑安装锚固件粘贴网格布涂抹面层胶浆找平﹑修补验收

4.1.1操作要点

基层墙体必须干净﹑墙面没有油污﹑浮尘﹑脱膜剂﹑涂料﹑蜡﹑防水剂﹑

泥土等,必要时用水清洗墙面,晾干后方可施工,2m范围内的平整度﹑垂直度均不得大于4mm.

4.1.2施工前应将所有阴阳角﹑窗口及应顺直的部位拉通线以确定整体基层的平整度﹑垂直度,并进行控制,确保外墙外保温的施工条件.

4.1.3搅拌专用胶,搅拌胶必须有专人负责.搅拌标准:25kg粉料加

5.5升水直至搅拌均匀为止,搅拌时间不得小于10分钟且没有结块,稀稠度以施工操作简易和天气温度情况而定,第一次搅拌结束后,应静止5分钟后再搅拌一次,以达到最佳粘结效果.

现浇混凝土有网聚苯板复合胶粉聚苯颗粒面砖饰面外墙外保温施工工

法

一、前言现浇混凝土有网聚苯板复合胶粉聚苯颗粒面砖饰面外墙外保温施工工法，是一种新型的外保温材料应用工艺，其应用范围广泛，技术性较高。该工法选用的材料种类多样、适用性强，施工质量较高，使用寿命长，且安全性高。因此，该工法在现代建筑领域中得到了广泛认可和应用。

二、工法特点该工法主要特点在于采用了现浇混凝土外墙外保温的基本工艺，同时在其表面覆盖了有网聚苯板、复合胶粉、聚苯颗粒面砖等材料，以实现外墙保温和粘贴面砖饰面的效果。该工法的主要优点包括：保温效果好、施工期短、操作简便、材料种类多样、施工成本较低等。

三、适应范围该工法适用于各类建筑物的外墙保温和饰面工程，如高层公寓、写字楼、商业大厦等。

四、工艺原理现浇混凝土有网聚苯板复合胶粉聚苯颗粒面砖饰面外墙外保温施工工法的原理和其他现浇混凝土工艺类似。主要是在现浇混凝土表面覆盖一层有网聚苯板、复合胶粉、聚苯颗粒面砖等材料，以达到保温和饰面的效果。施工前要结合设计要求进行规划和测量，制定施工方案，并做好施工前的准备工作。

五、施工工艺1.测量和制定工程实施方案：施工前对施工位置进行详细的测量，并制定工程实施方案，工程实施方案应包括施工过程中所需的各类材料和机械设备等。2.准备施工材料：按照施工方案，准备有网聚苯板、复合胶粉、聚苯颗粒面砖等材料。3.现浇混凝土外保温：首先进行现浇混凝土外保温，具体施工过程可参考现浇混凝土外保温施工工艺。4.面层施工：为了达到饰面效果，应先在现浇混凝土表面搭设并调整好垂直度和水平度，然后按设计要求粘贴有网聚苯板、复合胶粉、聚苯颗粒面砖等材料。5.验收和保养：施工完毕后应对施工质量

聚苯颗粒保温施工方案

聚苯颗粒保温施工方案

一、施工准备工作

1. 施工前应检查墙体的结构是否符合要求，修复墙体上的裂缝和杂物。

2. 清除墙体表面的灰尘和污垢，确保粘结面干净。

3. 准备好施工所需的材料和工具，如聚苯颗粒、发泡剂、施工工具等。

二、聚苯颗粒保温施工步骤

1. 先在墙体上打底防水层，防止水分渗入墙体。

2. 使用发泡剂将聚苯颗粒喷涂在墙体上，确保颗粒均匀覆盖整个墙面，并与墙体充分粘结。

3. 在聚苯颗粒的覆盖面上刮上一层薄膜，以增加保温层的稳定性。

4. 用石膏板或其他材料进行封面，增加墙体的美观性和保温效果。

三、施工注意事项

1. 施工过程中应注意安全，佩戴好防护用品。

2. 聚苯颗粒应保持干燥，避免受潮影响施工质量。

3. 施工过程中要确保墙体表面平整和垂直度，防止出现凹凸不平的情况。

4. 施工完毕后应及时清理工作现场，保持整洁。

四、聚苯颗粒保温施工的优点

1. 保温效果好：聚苯颗粒具有良好的保温性能，能有效减少能量损失。

2. 施工简便：聚苯颗粒施工方便，无需加热和蒸汽，不会造成二次污染。

3. 施工快速：施工速度快，可以快速完成保温工程。

4. 造价低廉：聚苯颗粒成本较低，相对于其他保温材料较为经济。

五、聚苯颗粒保温施工的局限性

1. 防火性能较差：聚苯颗粒防火性能较差，容易引发火灾。

2. 不适用于潮湿环境：聚苯颗粒吸水性较强，不适用于潮湿环境。

3. 维护成本较高：聚苯颗粒容易老化和破损，需要定期维护和更换。

以上是聚苯颗粒保温施工方案的基本步骤和注意事项，施工过程中需要确保质量和安全，以确保保温效果和使用寿命。在实际施工中，根据具体情况进行调整和改进，以达到最佳的保温效果。

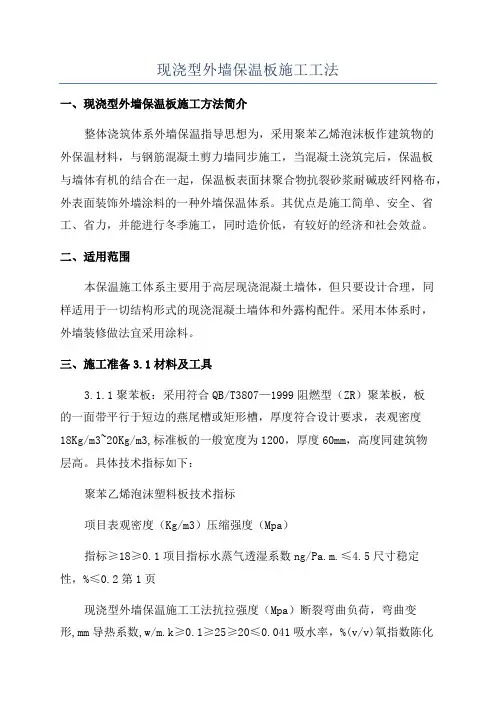

现浇型外墙保温板施工工法

一、现浇型外墙保温板施工方法简介

整体浇筑体系外墙保温指导思想为，采用聚苯乙烯泡沫板作建筑物的

外保温材料，与钢筋混凝土剪力墙同步施工，当混凝土浇筑完后，保温板

与墙体有机的结合在一起，保温板表面抹聚合物抗裂砂浆耐碱玻纤网格布，外表面装饰外墙涂料的一种外墙保温体系。其优点是施工简单、安全、省工、省力，并能进行冬季施工，同时造价低，有较好的经济和社会效益。二、适用范围

本保温施工体系主要用于高层现浇混凝土墙体，但只要设计合理，同

样适用于一切结构形式的现浇混凝土墙体和外露构配件。采用本体系时，

外墙装修做法宜采用涂料。

三、施工准备3.1材料及工具

3.1.1聚苯板：采用符合QB/T3807—1999阻燃型（ZR）聚苯板，板

的一面带平行于短边的燕尾槽或矩形槽，厚度符合设计要求，表观密度

18Kg/m3~20Kg/m3,标准板的一般宽度为1200，厚度60mm，高度同建筑物

层高。具体技术指标如下：

聚苯乙烯泡沫塑料板技术指标

项目表观密度（Kg/m3）压缩强度（Mpa）

指标≥18≥0.1项目指标水蒸气透湿系数ng/Pa.m.≤4.5尺寸稳定性，%≤0.2第1页

现浇型外墙保温施工工法抗拉强度（Mpa）断裂弯曲负荷，弯曲变

形,mm导热系数,w/m.k≥0.1≥25≥20≤0.041吸水率，%(v/v)氧指数陈化

时间d自然条件蒸汽,60℃≤4≥30≥42≥53.1.2聚苯板连接材料：115mm 长、Ф10膨胀螺栓，聚苯胶。3.1.3抗裂层材料：普通硅酸盐水泥

P.O42.5#，中砂（含泥量<3%、无杂质），聚合物抗裂砂浆，耐碱玻纤网格布，镀锌铁皮护角等。

现浇混凝土有网聚苯板复合胶粉聚苯颗粒涂料饰面外墙外保温施工工

法

一、前言

现浇混凝土有网聚苯板复合胶粉聚苯颗粒涂料饰面外墙外保温施工工法，是一种新型外墙保温材料，具有保温效果好、使用寿命长、耐久性强等特点，是现代建筑外墙装饰和保温的主流材料之一。本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面，对这种外墙保温材料的施工过程和注意事项进行详细介绍。

二、工法特点

现浇混凝土有网聚苯板复合胶粉聚苯颗粒涂料饰面外墙外保温施工工法，是一种以混凝土和保温材料为主要材料的外墙保温系统，具有以下特点：

1. 保温性能好：保温层由EPS聚苯板、复合胶粉和聚苯颗粒涂料等材料组成，具有良好的保温性能。

2. 耐久性强：保温层采用EPS聚苯板和复合胶粉等耐久性强的材料，使用寿命长。

3. 施工方便：施工简便，易控制，能够适应各种外墙形状。

4. 外观美观：可根据建筑的需要进行设计和装饰，具有良好的美观效果。

5. 维护方便：施工质量好，维护方便，能够保证外墙保温系统的长期使用。

三、适应范围

现浇混凝土有网聚苯板复合胶粉聚苯颗粒涂料饰面外墙外保温施工工法适用于各种建筑形式，特别适用于高层建筑、别墅、住宅等建筑物的外墙保温和节能改造。该工法可以适应各种不同的气候和环境条件，可以保证外墙保温系统的稳定和长期使用。

四、工艺原理

该工法采用“现浇混凝土-有机保温材料-网格布-防裂保温砂浆-涂料饰面”工艺流程。其中，混凝土采用强度等级为C30的现浇混凝土；有机保温材料采用EPS聚苯板；网格布首选玻璃纤维网格布；防裂保温砂浆采用高强度、高韧性的聚合物水泥砂浆；涂料饰面采用聚合物涂料。

EPS板现浇混凝土外墙外保温

一、材料要求

1 保温材料及其配套材料进人现场应进行复检，包括材料的合格证、检测报告应齐全；所用材料应在有效期内。

2 带燕尾槽聚苯板（EPS板宽度宜为1.2m，高度宜为建筑物层高）、聚苯板胶、聚苯板徐刷界面剂、水泥聚合物砂浆、建筑涂塑、耐碱玻纤网格布、水泥、砂应符合《外墙外保温技术规程》JGJ-2004的要求。

3 胶粉聚苯颗粒保温浆料的性能应符合《外墙外保温技术规程》JGJ-2004的要求。

4 饰面层材料以柔性浮雕中层涂料和丙烯酸外墙涂料为主。

5 配套材料主要有专用金属护角（断面尺寸为35mm×35mm×0.5mm，高h＝2000mm）、专用塑料卡子等。

二、主要机具

施工工具主要有手提搅拌器、冲击钻、电烙铁、垂直运输机械、水平运输车、专用检测工具、经纬仪、放线工具、剪刀、滚刷、铁锹、手锤、手锯、妻子、壁纸刀、托线板、靠尺、方尺、塞尺、探针、钢尺等。

三、作业条件

1 现浇混凝土剪力墙大模板施工准备工作就序。墙体钢筋工程完成并隐检合格。

2 EPS板内表面（与现浇混凝土接触的表面）沿水平方向开有燕尾型齿槽，内、外表面均满喷界面砂浆。

3 脚手架安装完毕，经调试运作安全无误、可靠，满足施工作业要求，并配备专职安全检查和维修人员。

四、操作工艺

（一）工艺流程：

（二）施工工艺：

1 绑扎钢筋垫块。

外墙钢筋验收合格后，绑扎按混凝土保护层厚度要求制作好的水泥砂浆垫块。每平方米不少于4个。

2 安装聚苯板。

先根据建筑物平面图及其形状排列聚苯板，并且根据其特殊节点的形状预先将聚苯板裁好，将聚苯板的接缝处涂刷上粘接胶（有污染的部分必须先清理干净），然后将聚苯板粘接上，粘接完成的聚苯板不要再移动，在板的专用竖缝处用专用塑料卡子将两块苯板连接到一起，基本拉住聚苯板。

聚苯颗粒保温施工方案

一、作业条件：

1、基层墙体的质量必须符合相关质量验收标准和标准要求，主体结构已验收，并办理四方验收手续。

2、足手架和外用电梯安装完毕并通过验收。

3、外门窗通过验收并有相应成品保卫措施。

4、外阳台部位电器暗管，接线盒安装完毕，外墙雨水管卡预埋完毕。5℃以上，风力超过5级或中雨以上天气不得施工。施工完毕后应防止阳光直晒。

二、要紧材料与施工工具：

1、保温专用胶粉：

保温专用胶粉是一种聚合物干混料，在现场与聚苯颗粒加水混合成为聚合物保温砂浆，用于保温层。其要紧技术性能指标详见下表。

2、聚苯板颗粒：

为外墙外保温聚苯颗粒砂浆保温做法中的轻骨料，要紧作用为保温材料，聚苯颗粒性能见下表。

3、网格布：

玻纤网格布应用于抹面砂浆中，不仅能增强抹面砂浆强度，还能阻止裂纹生长，到达防裂的目的。

保温专用网格布外表经涂塑处理，具有耐碱性能，其要紧技术性能指标详见下表。

4、面层抗裂砂浆：

面层抗裂砂浆由抗裂专用胶和干混料混合搅拌组成，配以玻纤网布形成耐水、抗裂的保卫层，其中抗裂剂技术指标如下：

抗裂砂浆应满足以下性能要求：

〔1〕抹子、砂纸、2m靠尺、弹线墨盒、壁纸刀、铲刀、阴阳角抿子

〔2〕电动搅拌机、角磨机

〔3〕其他劳保及平安用具

三、施工工艺流程及要求：

1、施工工艺流程图：

外墙聚苯颗粒外保温体系施工流程图

2、施工要点：

〔1〕基层墙体的处理：基层墙体外表不得有油污、脱模剂、浮尘等污染物，墙面不平坦处可用角磨机打磨，松动或风化的局部可用水泥砂浆填实后寻平。基层墙面假设太枯燥，应适当洒水润湿。

〔2〕墙面弹线：施工前首先读明白图纸，确认基层结构墙体的伸缩缝、结构沉落缝、防震缝墙体体型突变的具体部位，并做出标记。此

一、编制依据

1.1、XXX安置小区3#、4#、5#、6#、7#、8#、9#楼施工图纸

1.2、XXX安置小区3#、4#、5#、6#、7#、8#、9#楼施工组织设计

1.3、建筑工程施工质量验收统一标准( GB50300-2001 )

1.4、混凝土结构工程施工质量验收规范( GB50204-2002 )

1.5、外墙外保温建筑构造 ( 10J121页D-2 涂料饰面 )

1.6外墙外保温工程技术规程 JGJ144-2004

二、工程概况

2.1、工程简介

本工程为XXX安置小区Ⅰ标段项目，位于西安市曲江区二期范围内，地块南临南三环，北临岳家寨一路，东临岳家寨二路。总规划用地面积：41314M2，总建筑面积：171400 M2。

地下室工程：建筑面积：21792m²；建筑层数：地下室一层；高度：3#、4#、8#、9#为4.5m，5#为5.1m，6#、7#为4.2m；结构形式：框架剪力墙结构。

地上工程：建筑层数：地上部分26层；合理使用年限：50年；抗震设防烈度：8度；结构形式：剪力墙结构。总建筑面积和高度：4#：18690.86 M2和73.10m；5#：19574.46 M2和73.250m；3#、6#：9748.04 M2和73.250m；7#、9#：17801 M2和73.10m；8#：8928.18 M2和73.10m。

XXX安置小区建安工程建设单位：XX建设集团有限公司；设计单

位：中国轻工业XX设计工程有限责任公司；施工单位：XXXX建筑工程有限公司；监理单位：陕西XX建设工程监理有限责任公司。

外墙外保温施工做法详解

外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。其中，挤塑型XPS聚苯板和聚氨酯硬泡喷涂的价格稍高，目前应用最多的是膨胀型EPS聚苯板外保温。

一、EPS聚苯板外保温施工

EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或瓷砖面层组成。膨胀型聚苯乙烯板EPS常用规格（900～1200）mm×600mm,厚度20～60mm,密度18～20kg/m3 。

EPS聚苯板外墙外保温构造

1 施工流程

基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子→面层涂料或面砖施工。

2 墙体基面处理及测量放线

墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≤5mm。在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个楼层在适当位置挂水平线，以控制EPS聚苯板的垂直度和平整度。

墙面平整度检查

阳角吊线

3 EPS板的固定方法

⑴粘贴法

粘贴法有点框法、条粘法和满粘法，通常采用点框法。用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于40%。板应自下而上沿水平方向横向铺贴，错缝1/2板长。

粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。

现浇砼复合无网聚苯板聚苯颗粒外墙外保温施工方法

#2

2、适用范围

具有保温隔热、隔音要求的现浇钢筋混凝土剪力墙结构的外墙保温施工，以及阳台保温、楼梯间墙、分户隔墙等有节能保温要求的墙体保温。

3、工程流程及操作要点

3-1、聚苯板安装

3-1-1、工艺流程

聚苯板加工----墙体钢筋绑扎、绑扎保护层垫块----外侧聚苯板就位固定----接缝处理----内侧大模板就位固定----安装穿墙螺栓----安装外墙外侧组合模板----调整----支撑加固、螺栓拧紧----浇注混凝土----拆模板----清理保温板污染

3-1-2、操作要点

3-1-2-1、聚苯板的加工

聚苯板的尺寸1.2（宽度）×0.09（厚度）,高度根据层高具体加工。板的长、宽、对角线尺寸误差不应大于3mm,厚度、企口误差不大于2mm。聚苯板燕尾槽面必须滚刷界面砂浆,注意不要漏刷，对破坏部位应及时补刷。

界面砂浆配合比：板平面：聚苯板界面处理剂：水＝1:1

槽面：聚苯板界面处理剂：水泥：细砂＝1:0.8:0.7

3-1-2-2、绑扎垫块

外墙钢筋验收合格后，绑扎按混凝土保护层厚度要求制作好的水泥砂浆垫块，每平方米不少于4个。

#3

3-1-2-3、安装聚苯板

(1)、先根据建筑物平面图及其形状排列聚苯板，并且根据其特殊节点的形状预先将聚苯板裁好，就位于外墙钢筋的外侧，用聚苯板卡子穿透聚苯板，就位时可用绑扎丝把卡子与墙体钢筋适当绑扎固定，板与板之间的企口缝在安装前涂刷聚苯板粘接胶，随即安装，再用专用卡子机械连接两板，要求两板尽可能紧密。

(2)、聚苯板安装完毕后，把ABS-U型塑料卡子固定在钢筋上，绑扎时注意聚苯板底部应绑扎紧一些，使底部内收3－5mm，以保证拆模后聚苯板底部反弹，从而与下块聚苯板上口平齐。

聚苯颗粒保温砂浆系统施工方案

聚苯颗粒材料外墙外保温系统是一种采用聚苯颗粒保温资料、耐碱纤维网格布、抗裂砂浆、抗裂柔性腻子、高分子弹性乳液底层涂料等系统材料（简称聚苯颗粒保温材料）在现场成型的新型外墙保温体系。该保温体系包括胶粉聚苯颗粒保温层、抗裂砂浆、复合耐碱玻璃纤维网格布、高弹底涂耐水抗渗层及装饰层部分。集墙体保温、抗裂防护、装饰功能为一体。采用升宝牌聚苯颗粒保温材料施工，适用范围广、材料配套齐全、工艺简便、合理，能满足我国大部分地区不同气候条件下的建筑节能施工要求。

适用范围

聚苯颗粒保温材料外保温法适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的保温工程。也适用于混凝土复合聚苯板（有风或无网）现场浇注成型的外墙外保温工程及各类既有建筑的节能改造工程。

材料选择

1、胶粉聚苯颗粒保温浆料：胶粉聚苯颗粒浆料与聚苯颗粒组成，两种材料分袋包装（或直接在厂家混合后作为混合料），使用时按比例加水搅拌制成。

2、聚合物改性水泥抗裂砂浆（简称抗裂砂浆）：采用聚合物粉料并掺加多添外加剂生产的抗裂砂浆与水泥、中砂按一定的比例搅拌而成。

3、玻纤网格布/镀锌电焊网：①耐碱玻璃纤维纺织，面层涂以耐碱防水高分子材料制成。分成普通型和加强型。②镀锌电焊网

4、外墙饰面：①抹面砂浆（外墙饰面为涂料时）由矿物型胶凝材料、改性的骨料及特殊的添加剂，该产品与保温板有优良的粘结性，与玻纤网格布一起在保温板外形成高弹性、高透气性的外保护层，不剥落、不开裂。②抗裂砂浆（外墙饰面为瓷砖时）

5、柔性耐水腻子：采用弹性乳液及粉料、助剂等制成，能够满足一定变形面保持不开裂，并符合JG/T3049-1998中耐水腻子（N型）的规定。
