施工平面图图表及文字说明

建筑结构施工图识读

建筑结构施工图识读

§16-1 建筑工程施工图概述

一、建筑工程施工图的作用

工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。

二、建筑工程施工图的设计

建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。

建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。

技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。

大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。

三、建筑工程施工图的种类

建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。

建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。

结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。

设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。主要包括各种设备的布置平面图、系统图和施工要求等内容。设施图可按工种不同进一步分为水施图、暖通图、电施图等。

四、结构施工图包括的内容

不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：

建筑工程制图识图

建筑工程制图是指利用图纸来描述建筑物的形状、尺寸、结构和材

料等信息的过程。在建筑工程中，制图是非常重要的一环，它是实现

设计和施工之间的有效沟通桥梁，并能够确保施工的精确性和准确性。因此，建筑工程制图的识图能力对于建筑专业人员来说是至关重要的。

一、建筑工程制图的种类

1. 平面图

平面图是建筑工程制图中最常见且最重要的一种。它是从俯视角度

来描述建筑物布局和空间关系的，能够清晰地展示建筑物的平面形状、尺寸、房间分布以及重要设备的位置等信息。

2. 剖面图

剖面图是建筑工程制图中用来展示建筑物内部结构的一种图表。它

通常从某个垂直的平面切断建筑物，将其内部结构和细节展示出来，

能够清晰地展示建筑物的高度、横截面形状以及分隔墙等细节。

3. 立面图

立面图是建筑工程制图中用来展示建筑物外立面形状和外部细节的

一种图表。它通常以正面视角来描述建筑物的外观、门窗位置、装饰

元素以及立面上其他重要的特征。

4. 细部图

细部图是建筑工程制图中用来展示建筑物局部细节的一种图表。它

通常对建筑物中的特殊部位，如连接处、拼接处、接缝等进行具体描述，能够清晰地展示细节构造和施工要求。

二、建筑工程制图的识图要点

1. 仔细阅读图例和图纸说明

在进行建筑工程制图的识图时，首先需要仔细阅读图例和图纸说明。图例是对图纸上各种图形符号和线条的解释，而图纸说明则是对图纸

内容的文字描述和补充说明。通过仔细阅读图例和图纸说明，我们可

以了解到图纸中各种符号和线条的含义，从而更好地理解图纸的内容。

2. 确定图纸的比例和单位

图纸通常会标注比例和单位，比如1:100、1:50等。在进行建筑工

施工图纸解读与实际施工应用

施工图纸是建筑行业中非常重要的工作文件，它承载着设计师的构思和意图，并指导实际的施工操作。能够准确解读施工图纸并将其应用于实际施工中，对工程的质量和进度至关重要。本文将就施工图纸解读与实际施工应用展开讨论。

一、施工图纸解读的重要性

施工图纸作为建筑设计师和施工人员之间的桥梁，具有重要的指导作用。设计师通过施工图纸将设计意图和要求转化为可视化的形式，而施工人员则依据施工图纸来进行实际的施工操作。因此，准确解读施工图纸是实现设计意图、确保施工质量的前提条件。

在解读施工图纸时，施工人员需要仔细研读图纸中的各种标志、符号和图例，了解设计师的意图和要求。只有正确理解这些信息，才能确保施工过程中不出现错误和偏差，从而提高工程质量并避免浪费。

二、施工图纸的基本组成

施工图纸通常包括平面布置图、立面图、剖面图、细部图、图表和文字说明等内容。平面布置图展示建筑物的整体布置和结构划分，立面图则描绘建筑物在垂直方向上的外观和结构，剖面图则展示建筑物在某个特定方向上的结构和组成部分。细部图则主要描述建筑物中的特定细节，比如连接方式、施工方法等。借助这些信息，施工人员可以更好地理解施工图纸并进行实际操作。

三、解读平面布置图

平面布置图是施工图纸中最常见的一种图示方式，它以俯视的方式展示建筑物的整体情况。解读平面布置图时，施工人员需要了解平面图上的图例和符号含义，熟悉平面图上的建筑物划分和功能分布，明确不同区域的用途和要求。

此外，平面布置图还包括建筑物的尺寸标注，施工人员需要仔细阅读并理解这些标注，以确保施工过程中的尺寸准确。同时，平面布置图通常也包括设备、管道和电气线路的布置，施工人员需要根据平面图上的指示将其正确安装和布置，确保系统的正常运行。

7）施工总平面图及临时用地表

临时设施规划布置

1、规划原则：临时设施规划充分利用现有场地，重点保障施工现场,保证职工生活为目的，同时体现公司形象。

2、临时设施规划的布置：现场临时设施利用已开挖基槽北侧布置,利用西侧大门布置公司形象标志以及保卫室。

3、临时用地表

临时用地表

施工总平面图附后

施工现场平面管理

1、管理原则

施工平面布置充分利用现有场地重点保障施工，保证进度计划的顺利实施为目的。在工程实施前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，

实施科学文明管理。

2 、平面管理体系

由项目经理负责总平面的布置和使用管理。建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和调整，并由工程部对总平面的使用负责日常管理工作。

3 、管理计划的制定

施工平面科学管理的关键是科学的规划和周密详细的具体计划，在工程进度网络计划的基础上形成主材、机械、劳动力的进退场、垂直运输等计划，以确保工程进度，充分均衡利用平面空间为目标，制订出切合实际的平面管理实施计划。并将计划输入电脑，进行有效的动态管理。

4、管理计划的实施

根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例，在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。工程部负责组织阶段性的定期检查监督，确保平面管理计划的实施。其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。临电布置

施工图设计说明书

一、概述

1．工程概况

金乡路位于平谷中心城区，道路为南北走向。南端与新平北路相交，北端与平关路、谷丰路（平程路）相交，是平谷区通往北部乡镇及密云县的主要道路。本次工程范围南起新平北路，经北环东路、平谷南街，北至平关路，道路全长1086m。

金乡路现况存在的问题主要为主辅路路面病害、主辅隔离带缘石破损、标线模糊、标志不完善，高峰期及节假日较为拥堵等。为提高道路的整体通行水平，增加车辆运行舒适度，受北京绿都基础设施投资有限公司委托，中交公路规划设计院有限公司对金乡路进行大修施工图设计。

设计内容主要包括主辅路路面结构的新建、主辅隔离带路缘石更换、新建主路边缘平石、更换辅路边缘雨水口、交叉口及公交车站交通组织、重新施划标线、增设部分标志等。由于金乡路全路段人行步道已于近期更换完毕，本次设计不包含人行步道部分。

2．设计标准

⑴城市主干路标准，横断面为三幅路，规划红线宽度50米；

⑵路面为沥青路面，设计轴载：BZZ-100；

3．设计依据

(1)《城市道路设计规范》（CJJ37-90）；

(2)《城镇道路养护技术规范》（CJJ36-2006)；

(3)《公路沥青路面设计规范》（JTG D50-2006）；

(4)《公路沥青路面施工技术规范》（JTG F40-2004）；

(5)《道路交通管理设施设置规范》(DB11/T493-2007)；

(6)《城市道路沥青路面定型结构图表》（BSY-TD11-2002北京市市政工程设计研究总院）；

(7) 1：500电子地形图（北京绿都基础设施投资有限公司提供）；

施⼯图设计说明⽂件

⽬录

⼀．设计说明（基于DENNISTON设计）

1. 项⽬概况

2. 经济技术指标说明

⼆．图纸说明

1. 本套图纸内容及使⽤说明

2. 图名及图号说明

3. 图例说明

4. 图纸分区说明

5. 图纸⽬录

三．施⼯指导规范

1. 总则

2. 图纸说明

3. 物料说明

4. ⼯程技术说明

四．酒店客房房型及分布说明

1. 客房房型统计表

2. 客房房型分布说明

五．酒店后线区域装修说明

六．特殊要求说明

七．设计依据及技术规范说明

⼋．附件

附件⼀：《凯悦设计基本规范》

附件⼆：《凯悦⼯程指导规范》

⼀．设计说明

1.项⽬概况

项⽬总⽤地36.11公顷，总建筑⾯积为209684.56m2。主要功能为柏悦酒店、安达兹酒店、商品别墅及公寓、SPA中⼼及后勤能源中⼼。

2.经济技术指标说明

①柏悦酒店及别墅：柏悦主楼6栋，分别以BLOCK-A,B,C,D,E,F命名，总⾯积70542m2。其中地上47820m2,地下22722 m2。

②总统别墅：共3栋，分别以EV1,EV2,EV3命名，总⾯积9772 m2。其中地上6566 m2，地下3206 m2。

③商品别墅及公寓

商品别墅：67栋，共5个户型，总⾯积46821.94m2。其中地上31158.59 m2，地下15663.35 m2。

商品公寓：共6栋，分别以BLOCK-A,B,C,D,E,F命名，总⾯积31475.82。其中地上23424.41m2，地下8051.41m2。

④SPA ：主楼1栋，别墅8栋，总⾯积3283 m2。其中地上2565 m2，地下718 m2。

⑤后勤及能源中⼼：总⾯积16421.8 m2。其中地上1900m2，地下14521.8 m2。

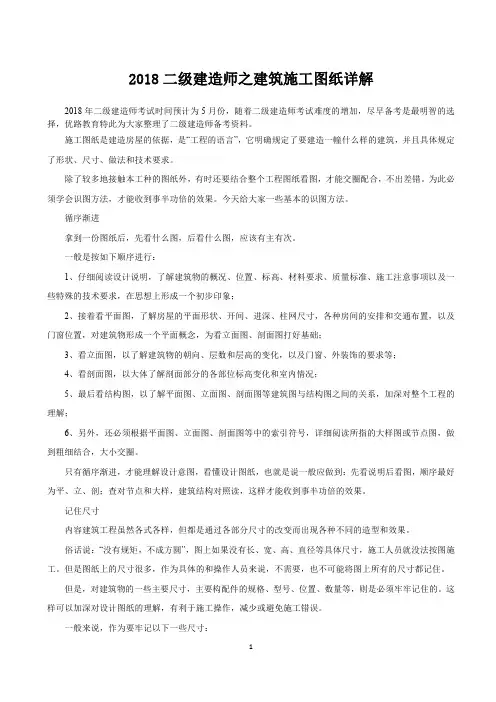

4大步骤，教你快速看懂现场施工图！

施工图纸可以说是我们建工人的眼睛和向导，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

无论在考试中还是实际生产过程中，我们都会接触到各种各样的施工图纸。那么对于工程新人来说怎么快速看懂一份施工图纸呢？在此老张提炼整理了一些基本的识图方法与大家分享：

01循序渐进

拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：

①先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质

量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象;

②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础;

③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等;

④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况;

⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解;

⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”，这样才能收到事半功倍的效果。

02抓住关键

在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。一般应抓住以下几个方面。

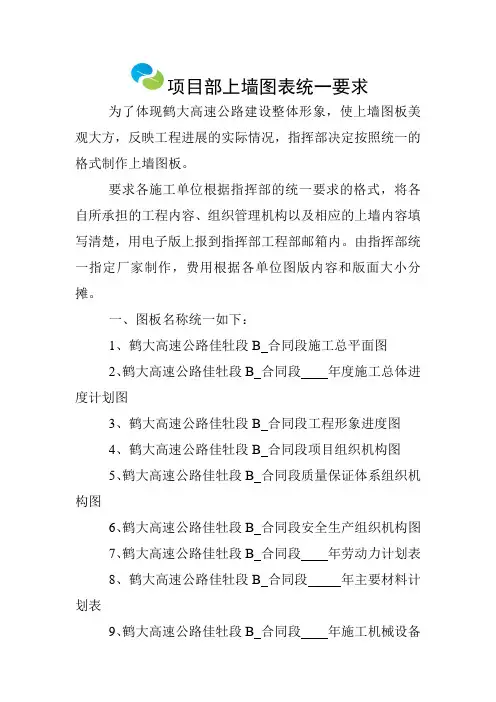

项目部上墙图表统一要求为了体现鹤大高速公路建设整体形象，使上墙图板美观大方，反映工程进展的实际情况，指挥部决定按照统一的格式制作上墙图板。

要求各施工单位根据指挥部的统一要求的格式，将各自所承担的工程内容、组织管理机构以及相应的上墙内容填写清楚，用电子版上报到指挥部工程部邮箱内。由指挥部统一指定厂家制作，费用根据各单位图版内容和版面大小分摊。

一、图板名称统一如下：

1、鹤大高速公路佳牡段B 合同段施工总平面图

2、鹤大高速公路佳牡段B 合同段年度施工总体进度计划图

3、鹤大高速公路佳牡段B 合同段工程形象进度图

4、鹤大高速公路佳牡段B 合同段项目组织机构图

5、鹤大高速公路佳牡段B 合同段质量保证体系组织机构图

6、鹤大高速公路佳牡段B 合同段安全生产组织机构图

7、鹤大高速公路佳牡段B 合同段年劳动力计划表

8、鹤大高速公路佳牡段B 合同段年主要材料计划表

9、鹤大高速公路佳牡段B 合同段年施工机械设备

进场计划表

10、鹤大高速公路佳牡段B 合同段所在地区晴雨表

二、图版详细内容及要求见图表样式

1、施工总平面图

按照指挥部统一提供的地形图将各自标段的工程内容、施工驻地、预制场地等，用指挥部规定的图例，标绘在地形图相应位置上。

2、工程形象进度图

根据指挥部提供的图例形式，各标段按照最新施工图把各分离桥、互通等构造物按照桩号从小到大的顺序排列好布置到一个板面内。

3、施工总体进度计划图、项目组织机构、质量保证体系组织机构图、安全生产组织机构图、劳动力计划表、主要材料计划表、机械设备进场计划表、晴雨表,要求根据各表样说明进行编制。

图纸排版以及画图规范

画图规范

平面图：

P-01----原始平面图，

P-02----平面布置图，

P-03----拆墙图，

P-04----新砌墙体图，

P-05----天花布置图，

P-06----地花布置图，

P-07----天花造型开线图，

P-08----天花灯具开线图，

P-09----开关连线布置图，

P-10----插座布置图，

P-11----排水给水图，

P-12----索引图，

P-13----家具开线图(此图要看甲方的图纸是否需要)，

P-14----空调布置图(此图要看甲方的图纸是否需要)，

P-15----排气图(此图要看甲方的图纸是否需要)，

在平面布置图中都必须有一个方位标志标示（指南针），进入口指向标识，所有图要有轴号；画原始图的时候要把原来有得管道，排水排污管，管道井都要在原图那里画出来；

平面布置图：

平面布置图要有布置的所有家具，家私（包括活动家具和固定现场做的），如果墙体有需要画出完成面的，完成面的厚度在平面中表示出来。窗，门，门槛，指

v1.0 可编辑可修改

南针都要在平面表现出来，至于地花的造型是否要在平面图表现出来，要视乎项目的进度。

-------------------------------------------------------------------------------------------------------

拆墙图：

拆墙图要有拆掉的墙体的尺寸；

-------------------------------------------------------------------------------------------------------

电力施工总平面图

电力施工总平面图是电力工程建设中重要的设计文件之一，它反映了工程的总体布局和施工组织的合理性。通过总平面图，可以确定各项设施的平面位置，协调各建筑物之间的关系，以及安排施工临时设施和交通运输线路等。

符合工艺要求：电力工程的工艺流程是总平面图设计的基础，应按照工艺流程的要求合理布置建筑物和设备。

合理利用地形：根据现场地形条件，因地制宜地进行设计，使总平面图既满足使用功能要求，又经济合理。

协调与统一：应协调好各建筑物之间的位置和标高，统一规划道路、绿化、环保等设施，以取得整体效果。

满足安全要求：在总平面图中应考虑消防通道、安全出口等安全设施的位置和设置要求。

考虑扩建与发展：在总平面图中应考虑扩建和发展的可能性，留有一定的余地。

建筑物和设备的布置：根据工艺流程的要求，在总平面图中应绘制出

各种建筑物和设备的平面位置。

交通运输线路：应绘制出主要的交通运输线路，包括道路、铁路等，标明其宽度和转弯半径等。

绿化与环保设施：在总平面图中应绘制出绿化带、草坪等环保设施的位置和范围。

安全设施：应绘制出消防通道、安全出口等安全设施的位置和设置要求。

文字说明：在总平面图中应有文字说明，包括建筑物和设备的名称、用途、尺寸等信息。

收集资料：收集工程设计任务书、地形图、工艺流程图等资料。

确定设计方案：根据工程实际情况，确定总平面图的布置方案。

绘制底图：根据设计方案，绘制底图。

施工现场总平面图是一种展示施工场地内各个元素如何相互关系的

图表，包括建筑、道路、设施、绿化等。施工现场总平面图对于施工组织和管理至关重要，它可以帮助我们更好地理解施工流程，优化场地使用，预防安全风险，以及提高施工效率。

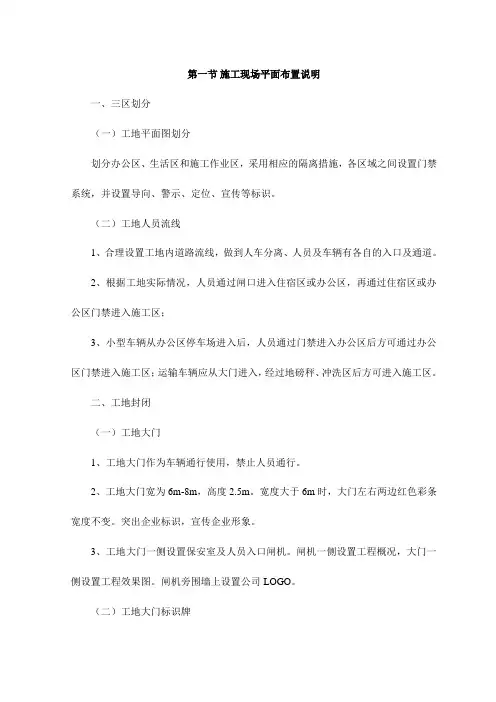

第一节施工现场平面布置说明

一、三区划分

（一）工地平面图划分

划分办公区、生活区和施工作业区，采用相应的隔离措施，各区域之间设置门禁系统，并设置导向、警示、定位、宣传等标识。

（二）工地人员流线

1、合理设置工地内道路流线，做到人车分离、人员及车辆有各自的入口及通道。

2、根据工地实际情况，人员通过闸口进入住宿区或办公区，再通过住宿区或办公区门禁进入施工区；

3、小型车辆从办公区停车场进入后，人员通过门禁进入办公区后方可通过办公区门禁进入施工区；运输车辆应从大门进入，经过地磅秤、冲洗区后方可进入施工区。

二、工地封闭

（一）工地大门

1、工地大门作为车辆通行使用，禁止人员通行。

2、工地大门宽为6m-8m，高度2.5m。宽度大于6m时，大门左右两边红色彩条宽度不变。突出企业标识，宣传企业形象。

3、工地大门一侧设置保安室及人员入口闸机。闸机一侧设置工程概况，大门一侧设置工程效果图。闸机旁围墙上设置公司LOGO。

（二）工地大门标识牌

1、在工地大门外设置统一样式标识牌，包括共享单车禁止入内、文明施工、进场须知、安全标语、施工现场扬尘治理等。

2、文明施工公示内容

路面硬化，车辆冲洗；运输加盖，泥不上路；渣土苫盖，控制扬尘；环境整洁，及时清扫；控制噪音，避免扰民；文明施工，方便群众。

（三）工地围墙

1、施工区围墙优先采用定型化钢结构式围墙或成品预制式围墙，减少使用水泥砖砌，达到重复使用、节能环保。

2、市区主要路段的工地应设置高度为2.6m的封闭围挡。

3、一般路段的工地应设置高度不小于1.8m的封闭围挡。

4、工地大门及闸口两侧围墙立柱高度为3m。

快速看懂施工图

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。以下是一些基本的识图方法。

(1)循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：

①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。

(2)作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

施工现场平面布置及施工道路平面图

第一节施工平面布置和临时设施布置

【1】布置要求

1、现场平面布置要求按工程实施的需要，本工程现场布置分为三个阶段：土方开挖和基础施工阶段、室外工程阶段。室外工程施工时，除园林和外网单位外各分包材料、设备不再占用室外场地。办公室移入楼内。

2、施工用地狭小，只能占用本标段范围内的临时用地，承担进场后的场地规划布置、现场临时道路、临时围墙和出入口、临建、临水、临电等临时设施的建设，施工过程中的拆移调整和最后的全部拆除恢复工作。现场不设置供居住区。

3、做到5个100％：即工地渣土100％覆盖、工地路面100％硬化、出工地车辆100％冲洗车轮、拆除房屋的工地100％洒水压尘、裸露的空地100％绿化或覆盖

4、保证满足公共部位的安全和照明，通道照明符合要求，现场（包括各楼层各工作面）排水及时效，保证设备调试和运行的电量、水量储备和提供的接驳点不超过40米，保证提供的临时消防水满足相关要求和足够的水头压力。

5、临电的方案设计从布置上至少满足现场封闭环路，楼内竖向至少满足主体每栋号内隔层布置分配箱，容量设计要满足工程整体需要即满足各独立分包对容量的要求，并在变电站内、各电梯机房处提供临时用电，每处容量不小于50KW并设分配箱。

6、临水的方案设计从布置上至少满足现场封闭环路和相应接驳点，楼内竖向至少满足每栋号内均有一趟竖向消防水并每层设临水接驳口隔层设消防专用接驳口，并配备相应消防器材，容量设计要满足工程整体需要和有关临时消防设施的专项要求。

7、应至少在每四层设置一个配电箱和一个临时水源。

•总平面图布置图概述

•施工现场环境与条件分析

•总平面图布置图的绘制与解读

•施工现场总平面图布置图实例分析目录

•总平面图布置图优化与改进建议

•培训总结与展望

定义与作用定义

作用

布置图的重要性

提高效率

指导施工通过合理的布置，可以减少施工中

的搬运、二次运输和浪费，提高施

工效率。

保障安全

布置图的设计原则

根据施工需求，合理规划施工现场的各类设施，确保施工的顺利进行。

在满足施工需求的前提

下，尽量节约用地，减

少临时设施的占地面积。

施工现场的布置应方便

管理，有利于减少施工

中的混乱和浪费。

在布置施工现场时，应

始终把安全放在第一位，

确保施工现场的安全。

满足施工需求节约用地方便管理安全第一

地形地貌

地质条件

水文条件

03

02

01

温度变化

了解施工场地所在地的年平均气温、

极端最高和最低气温等，以便合理安

排施工活动和采取必要的保温或降温

措施。

降水情况

掌握施工场地所在地的年降水量、雨

季起止时间、降水强度等，以便合理

安排防雨措施和排水系统。

风力风向

了解施工场地所在地的风向、风速等风况，以便合理安排施工设备的布局和采取防风措施。

市政设施

了解施工场地周边的市政设施情况，如水电供应、排水系统、通讯网络等，以便合理利用现有设

施并安排临时设施。

交通状况

分析施工场地周边的交通状况，包括道路状况、交通流量、交通管制等，以便合理安排施工运输

和减少交通干扰。

环境保护要求

掌握施工场地周边的环境保护要求和相关法规，以便合理规划施工布局和采取环保措施，减少对

周边环境的影响。

周边环境与设施

绘制工具与软件介绍

AutoCAD

01

SketchUp

02
