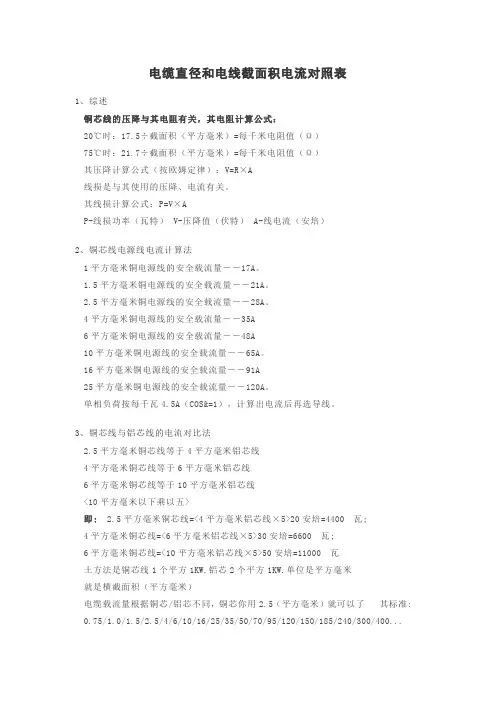

电线截面积电流对照表

电线截面积电流对照表

对于 1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：

1.5平方毫米――18A

2.5平方毫米――26A

4平方毫米――26A

6平方毫米――47A

10平方毫米――66A

16平方毫米――92A

25平方毫米――120A

35平方毫米――150A

功率P=电压U×电流I＝220伏×18安＝3960瓦

横截面积

2.5平方毫米

铜芯电线4平方毫米

6平方毫米

2.5平方毫米

铝芯电线4平方毫米

6平方毫米

XXX举例申明：////

1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需求零丁的一条2.5平方毫米的铜芯电线供电。

3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得跨越25A(即5500瓦)，有人将衡宇内的电线调换成6平方毫米的铜线是没有效处的，因为进入电表的电线是4平方毫米的。

4、早期的住房(15年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得跨越13A(即2800瓦)。

5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A

电缆截面与电流对照表集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-

K4——穿线共管折算系数,明敷设K4为1,穿2,3根七五折,4根共管为六折.

截面积S(mm2)185,150120,95705035251610642.51.5

电流系数α(A/mm2)33.544.556789101418

2.举例

[例1]已知橡皮绝缘铜线50mm2;架空进户,环境温度为25℃,求其载流量.若改用塑料铝线时,载流量又为多少

解:(1)橡皮绝缘铜线:α=4.5,K1=K2=K3=K4=1.则

IN=4.5×50=225(A)

查手册,橡皮绝缘铜线的载流量为230A.

(2)塑料铝线:若改用塑料铝线,K2=0.95,其计算公式为

INˊ=0.95IN

=0.95×225

=214(A)

?查手册,塑料绝缘50mm2铝电线的载流量为215A.

[

例2]上题中环境温度为30℃,架空进户,求其载流量;从横担引入室内配电箱穿钢管保护,这时电线的载流量又为多少如果改用橡皮铝芯线,其截面积应为多少

解:(1)环境温度为30℃:K1=0.9,则

INˊ=0.9×225

=202.5(A)

查手册,环境温度为30℃时,载流量为215A.

(2)4根钢管保护:K4=0.6,折算电流为

IN〃=0.6×225

=135(A)

查手册,4根电线穿钢管时,载流量为137A.

(3)改用铝芯橡皮线:若要使其载流量保持不变,则橡皮铝芯线应比铜线大一级,选70mm2即可.就看看

：

2006-12-2321:16:00

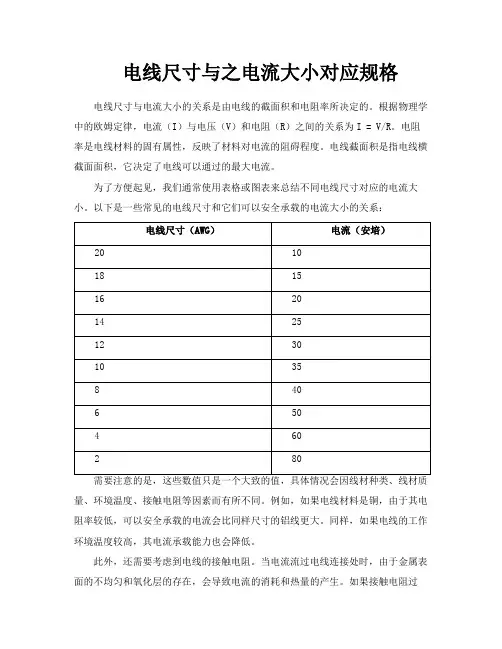

AWG导线安全电流对照表

导线安全电流对照表是一种常用的工具，用于判断不同截面积的导

线所能承受的最大电流。在电气工程和电路设计中，准确地选择合适

的导线截面积以满足电流要求至关重要，因为过高的电流可能导致线

路过热和电线熔断，从而引发安全事故。本文将介绍AWG导线安全电流对照表的基本原理和使用方法，以帮助读者了解和正确应用该工具。

一、导线截面积及其重要性

导线截面积是指导线横截面的面积，通常以平方毫米（mm²）为单位。导线的截面积直接影响其电阻和电流承载能力。较大截面积的导

线具有较低的电阻，可以容纳更大的电流，而较小截面积的导线则反之。因此，在电路设计中，选择合适的导线截面积至关重要，可以确

保电路的可靠性和安全性。

二、AWG导线安全电流对照表的基本原理

AWG（American Wire Gauge）是一种常用的导线规格标准，它基

于导线截面积进行了编号。AWG导线安全电流对照表是根据AWG编

号和导线材料（如铜或铝）给出的导线所能承受的安全电流范围。该

表通常列出了不同AWG编号下，允许的最小截面积和最大安全电流。

三、AWG导线安全电流对照表的使用方法

1. 确定导线规格：首先，根据具体的项目要求，确定所需的导线规

格和材料，如AWG编号和导线材料（铜或铝）。

2. 查找对照表：在AWG导线安全电流对照表中，找到对应的AWG编号和导线材料。

3. 确定安全电流范围：根据对照表，确定该导线规格所能承受的最大安全电流范围。

4. 根据需要计算电流：根据具体的电路设计和负载要求，计算所需导线的实际电流大小。

5. 比较并选择合适的导线：将计算得到的实际电流与对照表中的安全电流范围进行比较。如果实际电流在安全范围内，则该导线规格适用；如果实际电流超过安全范围，则需要选择更大截面积的导线。

电线的截面面积以及安全载流量是每一个设计人员都需要了解和掌握的基本技能，生活和工作中更要安全用电！

下表为导体导线允许载流量对照表

氯乙烯绝缘电力电缆允许载流量（A）

1，用途

各种导线的截流量(安全用电)通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

导线的截流量与导线的截面有关，也与导线的材料（铝或铜）、型号（绝缘线或裸线等）、敷设方法（明敷或穿管等）以及环境温度（25℃左右或更大）等有关，影响的因素较多，计算也较复杂。

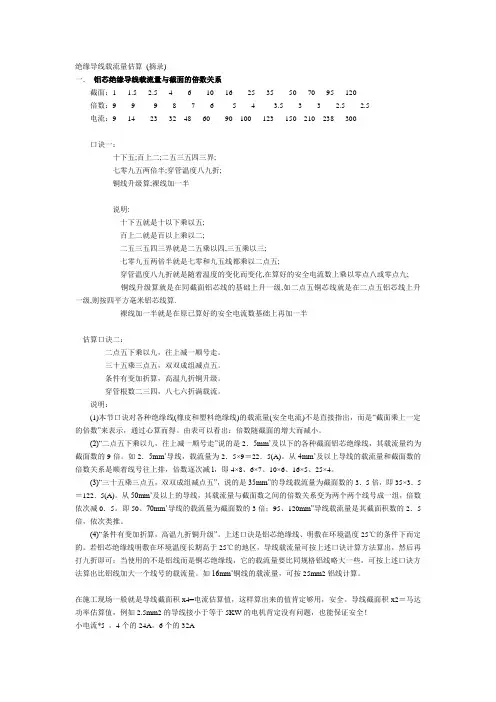

2，口诀

铝心绝缘线截流量与截面的倍数关系：S（截面）=0.785*D(直径)的平方

口诀一：10下5，100上二，25、35，四三界，70、95，两倍半。

口诀二：穿管、温度，八九折。

口诀三：裸线加一半。

口诀四：铜线升级算。

3，口决说明

口诀是以铝芯绝缘线，明敷在环境温度25℃的条件为准。若条件不同，口诀另有说明。

绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

口诀对各种截面的截流量（电流，安）不是直接指出，而是用“截面乘上一定倍数”来表示。

为此，应当先熟悉导线截面（平方毫米）的排列：

1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．．

生产厂制造铝芯绝缘线的截面通常从2.5开始,铜芯绝缘线则从1开始；裸铝线从16开始，裸铜线则从10开始。

4，口决解释

口诀一：线载流量十下五,百上二,二五三五四三界,七零九五两倍半

解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；

电线截面积电流对照表

前言：如果没有一个具体的算法或者标准，在选择电机配置使用的电缆或是线缆时，肯定会遇到如何选择电线的问题，假设某一设备使用的是90KW电机，那么它需要匹配多大的电缆呢？所以，这篇《电线截面积电流对照表》就会派上用场，请看下表：

电线截面积电流对照表电线截面积（mm²）最大允许电流（A）

0.5 3

0.75 4

1 6

1.5 10

2.5 16

4 25

6 35

10 50

16 70

25 95

35 120

50 150

70 195

95 230

120 265

150 310

185 350

240 430

300 500

400 605

500 700

630 800

800 1000

1000 1210

以上表格列出了各种电线截面积与其对应的最大允许电流。在选用电线时，合理匹配电线截面积和所需负载电流非常重要，以确保电线能够正常工作，避免过载或电线过热等安全问题的发生。

通常情况下，电线截面积越大，其所能承载的电流也越大。因此，在选择电线时，我们需要确定负载电流，并根据此电流值来选择合适的电线截面积。过小的截面积会导致电线过载，可能引发火灾等安全隐患，而过大的截面积则可能浪费材料和造成不必要的成本。

根据电线的使用环境和负载电流，我们可以通过查找电线截面积电流对照表，快速准确地找到适合的电线截面积，从而保障电线的运行安全与稳定性。

需要注意的是，电线截面积电流对照表中给出的数值仅供参考，实际选择时还需综合考虑其他因素，例如导线材质、环境温度、敷设方式等。在特殊情况下，建议咨询专业人士，以确保电线系统的正常运行。

此外，为确保电线系统的使用安全，还需注意以下几点：

1. 所使用的电线应符合相关的国家或地区标准规定，如中国的国家

标准GB 14048和GB 5023。

2. 在电线敷设过程中，应避免任何液体、固体或气体对电线造成损坏。

3. 电线连接应牢固可靠，避免接触不良、电线松动等情况。

一、以下是一些常见的国标电缆载流量对照表，仅供参考。请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表（单位：安培）

· 1.5平方毫米：13A

· 2.5平方毫米：18A

·4平方毫米：25A

·6平方毫米：32A

·10平方毫米：45A

·16平方毫米：60A

·25平方毫米：80A

·35平方毫米：100A

·50平方毫米：125A

·70平方毫米：155A

·95平方毫米：185A

·120平方毫米：220A

2. 铝芯电缆载流量对照表（单位：安培）

·16平方毫米：48A

·25平方毫米：65A

·35平方毫米：85A

·50平方毫米：105A

·70平方毫米：130A

·95平方毫米：160A

·120平方毫米：190A

·150平方毫米：220A

·185平方毫米：255A

·240平方毫米：300A

·300平方毫米：355A

·400平方毫米：420A

以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

二、当涉及到电缆的设计和选择时，一些常用的公式可以帮助我们计算和确定所需的参数。以下是几个常见的电缆计算公式：

1. 电流容量计算公式：

电流容量（A）= (K × I) / √(d^2 + D^2)

其中，K 是导体的材料特性系数（如铜、铝等），I 是要传输的电流（安培），d 是导体直径（mm），D 是绝缘外直径（mm）。

2. 电阻计算公式：

电阻（Ω/km）= （R × L）/ A

其中，R 是电阻率（Ω·mm²/m），L 是电缆长度（m），A 是导体截面积（mm²）。

电缆截面载流量对照表，初学者参考！

电线电缆截流量的速算法

在供配电系统中,电线电缆的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.

电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.

在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积1.5～185mm2的电线电缆速算法.

1.速算法

速算法是以计算标称截面积的载流量为基础的.速算表达公式为

IN = K1K2K3K4αS

式中:IN ——电线电缆的速算载流量,A;

S ——线缆标称截面积,mm2;

α——速算电流系数,见附表,A/ mm2;

K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;

K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;

K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;

电线截面积电流对照表及计算口诀电线截面积（又称导线截面积）是指导线横截面的面积大小，通常以平方毫米（mm²）作为单位。电线的截面积大小直接影响到它所能传输的电流量，因此了解电线截面积和电流的对照关系十分重要。本文将介绍电线截面积电流对照表及计算口诀，为您提供便利。

一、电线截面积电流对照表

下表是常见电线截面积与最大额定电流的对照表，供您参考：

截面积（mm²）最大额定电流（A）

0.5 4

0.75 6

1 10

1.5 16

2.5 25

4 32

6 45

10 63

16 90

25 125

35 150

50 190

70 240

95 300

120 380

150 430

185 500

240 610

请注意，上述数据仅作为参考值，实际使用时还需结合具体情况进行验证。如果特殊情况，例如电线长时间处于高温环境中，需要降低电流负载以确保电线的安全使用。

二、计算口诀

对于没有直接给出最大额定电流的电线，我们可以根据电线的截面积自行计算。以下是一个简单的计算口诀：

1. 首先，找到电线的截面积值（以mm²为单位）。

2. 然后，将截面积值除以10，得到结果A。

3. 最后，将结果A乘以5，得到最大额定电流值（以A为单位）。

例如，一根电线的截面积为2.5mm²，根据口诀进行计算：

2.5 ÷ 10 = 0.25

0.25 × 5 = 1.25

可以得出该电线的最大额定电流为1.25A。

通过以上口诀，可以简单快速地计算出不同截面积电线的最大额定电流，方便工程师和电工在设计和安装电线时的参考和决策。

总结：

本文介绍了电线截面积电流对照表及计算口诀。通过对截面积和电流之间的关系的了解和计算，可以更好地选择和应用合适的电线，保障电线系统的安全与稳定运行。值得注意的是，对于特殊情况或对安全性要求较高的电线使用，建议咨询专业人士以获取更准确的数据和建议。

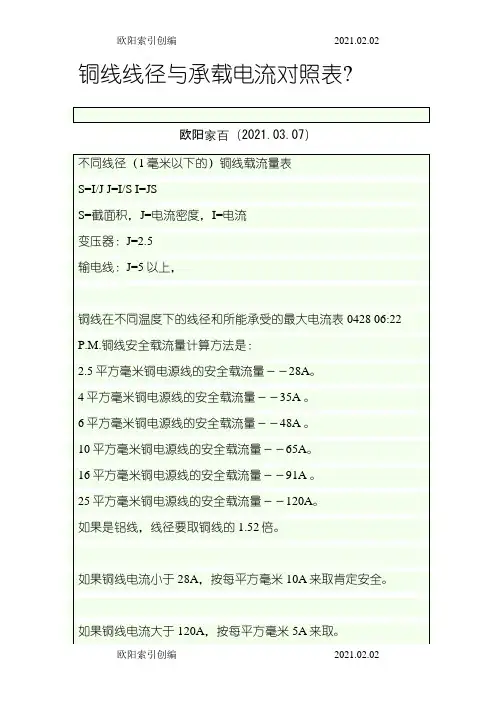

直流电缆线径与电流对照表

在电缆设计中，线径（也称为导线截面积）与电流之间的关系是非常重要的。线径越大，电缆能承受的电流就越大，同时电阻越小，因此能量损失也更小。为了确保电缆在安全范围内工作，需要选择合适的线径以承受预期的电流。

下面是一个简化的直流电缆线径与电流对照表的例子：

AWG 20 （0.52 mm²）：最大电流约5A

AWG 18 （0.82 mm²）：最大电流约10A

AWG 16 （1.31 mm²）：最大电流约15A

AWG 14 （2.08 mm²）：最大电流约20A

AWG 12 （3.31 mm²）：最大电流约25A

请注意，这个对照表仅作为参考，实际应用中还需要考虑其他因素，如线缆材料、环境。

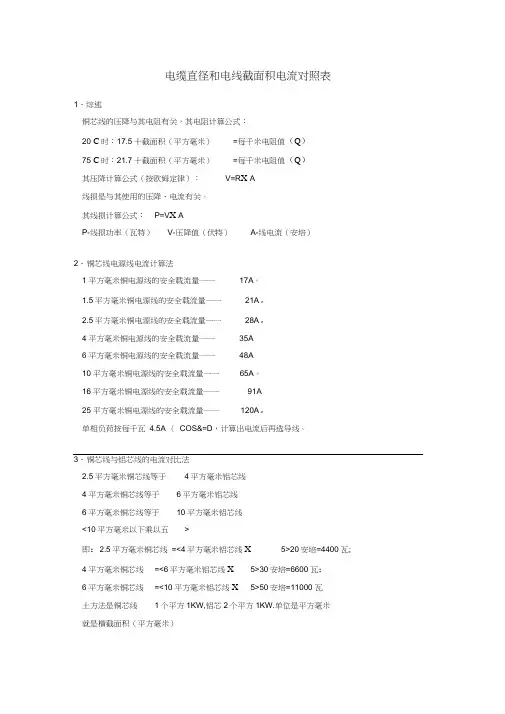

电线截面积电流对照表

对于1.5 、2.5、4、6、10mm2 的导线可将其截面积数乘以5 倍对于16 、25mm2 的导线可将其截面积数乘以4 倍。

对于35 、50mm2 的导线可将其截面积数乘以3 倍。

对于70 、95mm2 的导线可将其截面积数乘以2.5 倍。

对于120 、150 、185mm2 的导线可将其截面积数乘以2 倍

工作温度30 ℃，长期连续90 ％负载下的载流量如下：

1.5 平方毫米――18A

2.5 平方毫米――26A

4 平方毫米――26A

6 平方毫米――47A

10 平方毫米――66A

16 平方毫米――92A

25 平方毫米――120A

35 平方毫米――150A

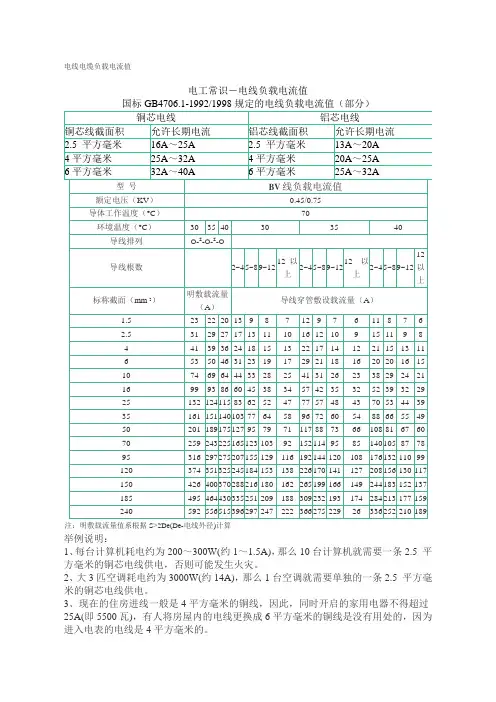

功率P=电压U×电流I＝220 伏×18 安＝3960 瓦标GB4706.1-1992/1998 规定的电线负载电流值（部分）

/// 举例说明：////

1、每台计算机耗电约为200 ～300W（约1～1.5A），那么10 台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。

2、大3 匹空调耗电约为3000W（约14A），那么1 台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。

3、现在的住房进线一般是4 平方毫米的铜线，因此，同时开启的家用电器不得超过25A （即5500 瓦），有人将房屋内的电线更换成6 平方毫米的铜线是没有用处的，因为进入电表的电线是4 平方毫米的。

4、早期的住房（15 年前）进线一般是2.5 平方毫米的铝线，因此，同时开启的家用电器不得超过13A（即2800 瓦）。

5、耗电量比较大的家用电器是：空调5A（1.2 匹），电热水器10A ，微波炉4A ，电饭煲4A，洗碗机8A ，带烘干功能的洗衣机10A ，电开水器4A

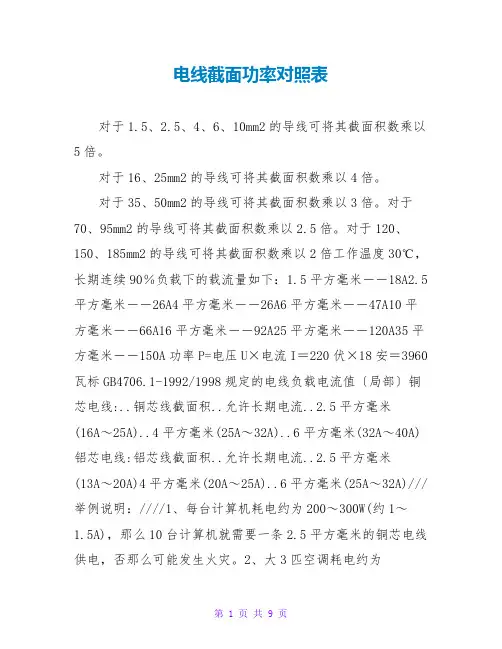

电线截面功率对照表

对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。对于70、95mm2的导线可将其截面积数乘以2.5倍。对于120、150、185mm2的导线可将其截面积数乘以2倍工作温度30℃，长期连续90％负载下的载流量如下：1.5平方毫米――18A2.5平方毫米――26A4平方毫米――26A6平方毫米――47A10平方毫米――66A16平方毫米――92A25平方毫米――120A35平方毫米――150A功率P=电压U×电流I＝220伏×18安＝3960瓦标GB4706.1-1992/1998规定的电线负载电流值〔局部〕铜芯电线:..铜芯线截面积..允许长期电流..2.5平方毫米

(16A～25A)..4平方毫米(25A～32A)..6平方毫米(32A～40A)铝芯电线:铝芯线截面积..允许长期电流..2.5平方毫米

(13A～20A)4平方毫米(20A～25A)..6平方毫米(25A～32A)///举例说明：////1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5平方毫米的铜芯电线供电，否那么可能发生火灾。2、大3匹空调耗电约为

3000W(约14A)，那么1台空调就需要单独的一条2.5平方毫米的铜芯电线供电。3、如今的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。4、早期的住房(___年前)进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。5、耗电量比拟大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A在电引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比方插座、空气开关等)。。。。。。。。。。。。。。。。国标允许的长期电流4平方是25-32A6平方是32-

电缆选择必备：电缆截面与电流对照表

【电缆选择必备：电缆截面与电流对照表】

如何选择电缆，在电缆的选择问题上，有时不知道选择多大的电缆，这时就需要一份电缆截面与电流对照表，在选择电缆时做到有据可依就可以了。

在选择电机配套使用的电缆或是线缆时，总会遇到如何选择电线的问题，假如某一设备使用的是90KW电机，可是使用多大的电缆？我们需要一个电流与电缆规格对照表，根据此表来选择合适的电缆或线缆。

电缆截面与电流对照表：（相关阅读：电线电缆截面承载功率对照表电线电缆截面积计算公式）

..........

电缆截面载流量对照表，初学者参考！

电线电缆截流量的速算法

在供配电系统中,的作用是传输电流,联络供电点(变电所或配电箱)与用电设备之间的桥梁.正确选择电线电缆是保证负载可靠运行的重要环节.若选择电线电缆的截面积过小而负荷电流超载运行时,则会引起电线电缆表面温升加快,使绝缘层过热,导致事故的发生.若选择电线电缆的截面积过大,则会造成浪费,使投资增加.

电线电缆的栽流量取决于本身的构造形式,周围环境条件和敷设方式.电线电缆从材质上分为铜芯线和铝芯线,从绝缘上分为橡皮绝缘,塑料绝缘,塑料护套及铠装等形式.其敷设方式有明设和暗设(穿金属管或塑料管).可见电线电缆的载流量,除自身条件外,还要随外界条件的变化而改变:当环境温度升高时,载流量要减少;暗敷设比明敷设的载流量要降低;多根共管敷设时,根数越多,载流量越小;而相同截面积的铝线要比铜线的载流量小一级,等等.

在配电设计和施工中,如何快速检验电线电缆截面积能否满足计算负荷电流的要求,采用速算法可做到心中有数,有错必纠,避免返工和事故的发生.本文介绍截面积～185mm2的电线电缆速算法.

1.速算法

速算法是以计算标称截面积的载流量为基础的.速算表达公式为

IN = K1K2K3K4αS

式中:IN ——电线电缆的速算载流量,A;

S ——线缆标称截面积,mm2;

α——速算电流系数,见附表,A/ mm2;

K1 ——温升折算系数,环境温度为25℃时,K1为1,当超过30℃时,九折;

K2 ——导线折算系数,铜线K2为1,塑料铝线九五折;

K3 ——管质折算系数,穿钢管K3为1,穿塑料管八五折.因穿塑料管后,散热差,故需打折;
