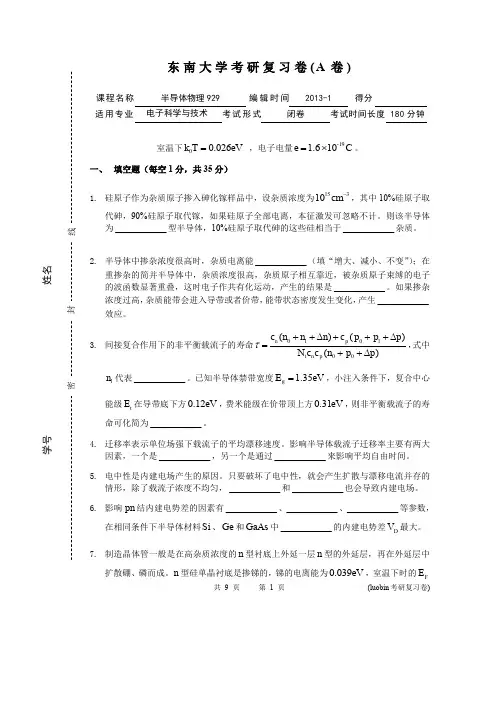

东南大学半导体物理考研复习系列试题(A卷)

共 9 页
第 5 页
(luobin 考研复习卷)
产生率 2.(15分) 如果稳定光照射在一块均匀掺杂的 n 型半导体中均匀产生非平衡载流子， 14 3 1 2 为 Gop 3 10 cm s ，且无外场作用，空穴迁移率 p 430cm / V s ， p 5us ，半导体的长度远远大于空穴的扩散长度，如图所示。假设样品左侧存在表面复合，表面复合率为 U s 7.5 10 cm s ，比例系数(表面复合速度)为 s 。
共 9 页第 1 页 (luobin 考研复习卷)
位于导带底下方 0.026eV 处，半导体的状态为 __________ （填“简并” ， “弱简并” 或“非简并” ），判断的依据为 __________ 。 8. 强电场效应会使半导体器件的载流子速度达到饱和，还可能使载流子成为热载流子，影响器件性能。半导体器件的热载流子由于具备高能量，常常会导致载流子 __________ ；热载流子可与晶格发生碰撞电离，利用这一原理可以制备 __________ 器件。 9. 早期锗硅等半导体材料常利用测其电阻率的办法来估计纯度，室温下较纯 Ge 样品的电子迁移率 n 3900cm2 / V s ，锗原子密度 4.42 1022 cm3 ，若测得室温下电阻率为 10 cm ，则利用此方法测得 n 型锗的掺杂浓度为 __________ ，这种测量方法来估计纯度的局限性是 __________ 。 10. 金属的费米能级位于导带之上， n 型半导体与金属接触形成整流接触，那么半导体与金属的功函数哪个大？ __________ 。由于半导体与金属之间存在整体载流子水平差异，所以会产生载流子（电子）的扩散，形成内建电场；内建电场几乎全部建立在半导体一侧的原因是 __________ 。具有整流接触的金-半接触称为肖特基接触，肖特基结相比普通 pn 结，在高频高速器件具有更重要的作用，其原因在于肖特基接触不存在电荷存储现象。肖特基接触不存在电荷存储现象的原因是 __________ 。制造 pn 结可选用的技术主要有合金、扩散、外延生长、 __________ 等，用掺杂制作 pn 结克服了金-半接触的一大缺点： __________ 。 11. 下图是 p 型半导体的能带图。三图中哪些图表明半导体存在电流？ __________ 。图

《半导体集成电路》考试题目及参考答案

？？第一部分考试试题第 0 章绪论1.什么叫半导体集成电路？2.按照半导体集成电路的集成度来分，分为哪些类型，请同时写出它们对应的英文缩写？3.按照器件类型分，半导体集成电路分为哪几类？4.按电路功能或信号类型分，半导体集成电路分为哪几类5.什么是特征尺寸？它对集成电路工艺有何影响6.名词解释：集成度、wafer size 、die size 、摩尔定律？第 1 章集成电路的基本制造工艺1.四层三结的结构的双极型晶体管中隐埋层的作用？2.在制作晶体管的时候，衬底材料电阻率的选取对器件有何影响？。

3.简单叙述一下 pn 结隔离的 NPN 晶体管的光刻步骤？4.简述硅栅p 阱 CMOS 的光刻步骤？5.以 p 阱 CMOS 工艺为基础的BiCMOS 的有哪些不足？6.以 N 阱 CMOS 工艺为基础的BiCMOS 的有哪些优缺点？并请提出改进方法。

7. 请画出 NPN 晶体管的版图，并且标注各层掺杂区域类型。

8.请画出 C MOS 反相器的版图，并标注各层掺杂类型和输入输出端子。

第 2 章集成电路中的晶体管及其寄生效应1.简述集成双极晶体管的有源寄生效应在其各工作区能否忽略？。

2. 什么是集成双极晶体管的无源寄生效应？3. 什么是 MOS 晶体管的有源寄生效应？4. 什么是 MOS 晶体管的闩锁效应，其对晶体管有什么影响?5. 消除“Latch-up ”效应的方法？6.如何解决 MOS 器件的场区寄生 MOSFET 效应？7. 如何解决 MOS 器件中的寄生双极晶体管效应？第 3 章集成电路中的无源元件1.双极性集成电路中最常用的电阻器和 MOS 集成电路中常用的电阻都有哪些？2.集成电路中常用的电容有哪些。

3. 为什么基区薄层电阻需要修正。

4. 为什么新的工艺中要用铜布线取代铝布线。

5. 运用基区扩散电阻，设计一个方块电阻 200 欧，阻值为 1K 的电阻，已知耗散功率为 20W /c ㎡,该电阻上的压降为 5V,设计此电阻。

东南大学考研真题管理学原理2002答案

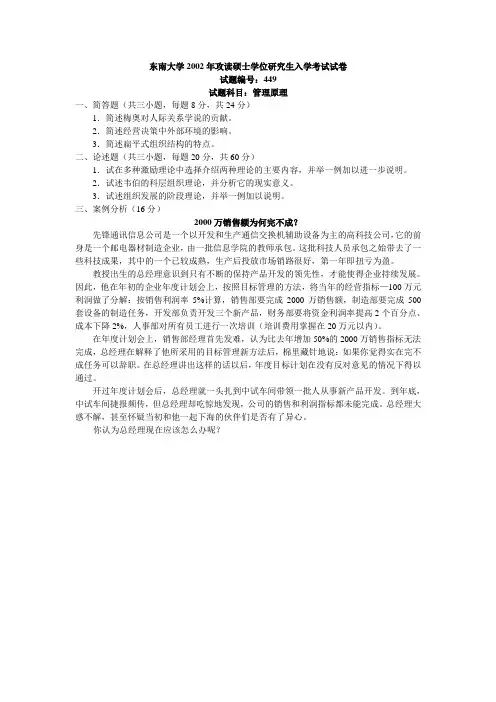

东南大学2002年攻读硕士学位研究生入学考试试卷试题编号：449试题科目：管理原理一、简答题（共三小题，每题8分，共24分）1．简述梅奥对人际关系学说的贡献。
