机械制图试题库及答案.机械制图》试题（适用于2011级机电数控专业中职学生，闭卷考试，满分500分）一、选择题（共70题，每题3分，共210分）1.机件的完全剖视图称为（A）全剖视图，局部剖视图称为（C）局部剖视图，半剖视图的对称中心线为（B）虚线，全剖视图选用的是（D）都有可能的剖切面，机件向不平行于任何基本投影面的平面投影所得的视图称为（B）斜视图，半剖视图中半个视图与半个剖视图的分界线用（D）波浪线，当机件具有若干相同结构时，只需画出几个完整的结构，其余用（D）波浪线连接，并注明该结构的总数。

2.在A-A断面图中，正确的断面图为（B）B，在A-A剖面图中，正确的断面图为（C）C。

3.图中间的表达方法是（B）局部放大图，半剖视图选用的是（D）其它剖切面，局部剖视图选用的是（C）几个相交的剖切面，六个基本视图中最常用的是（B）主、俯、左视图，六个基本视图的投影规律是“主俯仰后：长对正；（B）俯左后右：高平齐；俯左仰右：宽相等。

”在局部剖视图中，视图与剖视部分的分界线用（D）波浪线表示，重合剖面的轮廓线用（D）波浪线表示。

17.对于零件上的肋板、轮辐、薄壁等，采用（B）斜向剖切，不需要画剖面符号，且用粗实线将它们与相邻结构分开。

18.在下图中，正确的断面图是（B）。

19.下图采用的是（A）简化画法。

20.下图采用的是（B）对称画法。

21.正确的局部剖视图画法是（B）。

22.四组视图中，主视图均为全剖视图，其中（D）的主视图有缺漏的线。

23.在半剖视图中，剖视图部分与视图部分的分界线为（B）粗实线。

24.重合剖面的轮廓线都是用（A）细点画线绘制。

25.当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用（C）双点画线表示。

26.旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用（A）N代替。

27.一般用于受力不大且不常拆卸的场合的连接方法是（C）螺钉连接。

28.标准直齿圆柱齿轮的齿顶高尺寸计算公式等于（C）ha=1.25m。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

word格式文档专业整理机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与图形的比例及绘图的准确度无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺word格式文档寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

机械制图试题库加答案⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2：1是缩⼩⽐例。

( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。

（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。

（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。

（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。

A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。

A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。

（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。

（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。

（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。

”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。

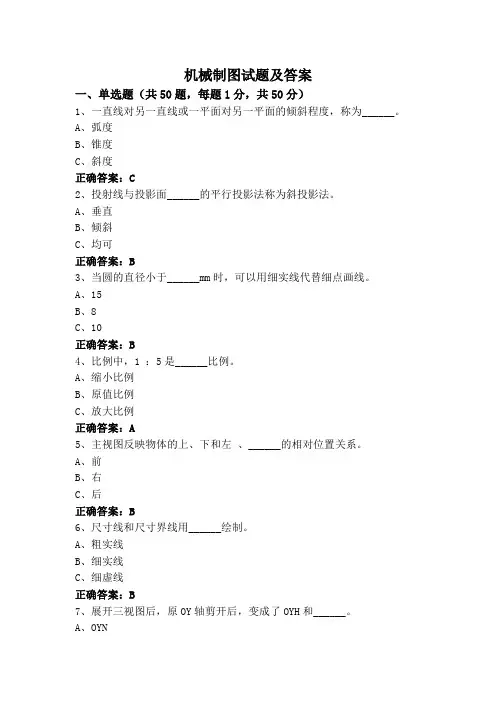

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/2。

16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》一、填空题（总分40分，每空2分）。

1.螺纹代号为：Tr36ｘ12(p6)LH-8e-L 。

该螺纹线数n= ，旋向为 。

2.滚动轴承的代号为61704，该轴承的内径是 mm 。

3.两直齿圆柱齿轮啮合，Z 1=17，Z 2=40，模数m=2.5.则两齿轮的分度圆直径分别 为d1= mm,d2= mm,中心距a= mm 。

4．螺纹的基本要素有五个： 、 、 、 、 。

5．断面图分为 断面和 断面。

6．读组合体视图的基本方法是 法和 法。

7．在组合体视图上标注尺寸，应做到 、 、 、 。

8．基本尺寸相同的，相互结合的孔和轴公差带之间的关系称为 。

二、单选题（总分20分，每题2分） 1.重合断面的轮廓线用 绘制。

A.粗实线B.细实线C.波浪线D.细点画线 2.在螺纹的尺寸标注中，M36×2表示的螺纹是 。

A ．粗牙普通螺纹B ．细牙普通螺纹C ．梯形螺纹D ．锯齿形螺纹 3.判断B －B 断面图，正确的答案是 。

4．看懂主、俯视图，想象出组合体的形状，找出错误的左视图 。

题号 一 二 三 四 五 六 总分 签名 得分第 2 页5．正确的内外螺纹旋合画法如图。

A B C D6．在画半剖视图时，半个视图与半个剖视图的分界线是。

A. 虚线B. 细实线C. 细点画线D. 粗实线7. 下列局部剖视图中，正确的画法是。

A B C D8.根据下列公差带图，可判断出为过盈配合。

A B C D9．下列各图中，合理的钻孔工艺结构是。

A B C D10. 下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。

A B C. D第 3 页三、作图题：在指定位置画出剖面图(键槽深3mm)。

(10分)四、补画图中所缺图线（10分）五、读零件图，回答问题（1小题10分；2、3小题各5分，共20分）1）已知键槽的宽度b=10，偏差代号为N9；轮毂上键槽深度t1=3.3mm。

补全主视图和局部视图上的漏线，并标注键槽尺寸和偏差代号；2）改正图中错误的粗糙度标注。

《机械制图》课程试题库（中专)第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种A0、A1、A2、A3A4其中A4图纸幅的尺寸为210×297。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线,轴线,中心线采用细点画线.3、机械制图当中的汉字应写成长仿宋体。

＊4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1.9、线性尺寸数字一般应注写在尺寸线的上方或左方.★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸.二、选择题1、下列符号中表示强制国家标准的是（C）。

A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B)来绘制。

A．粗实线B．虚线C。

细实线3、下列比例当中表示放大比例的是（B)A．1：1B．2：1C。

1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC。

SΦ4、下列比例当中表示缩小比例的是（C)A．1:1B．2:1C。

1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是（C)7、下列缩写词中表示均布的意思的是（C)A．SRB．EQSC.C8、角度尺寸在标注时，文字一律(A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的(A)A．右下角B．左下角C。

右上角三、判断题1、国家制图标准规定,图纸大小可以随意确定(×）2、比例是指图样与实物相应要素的线性尺寸之比。

(×)3、2：1是缩小比例。

(×）4、绘制机械图样时，尽量采用1：1的比例（√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

机械制图试题及答案1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
