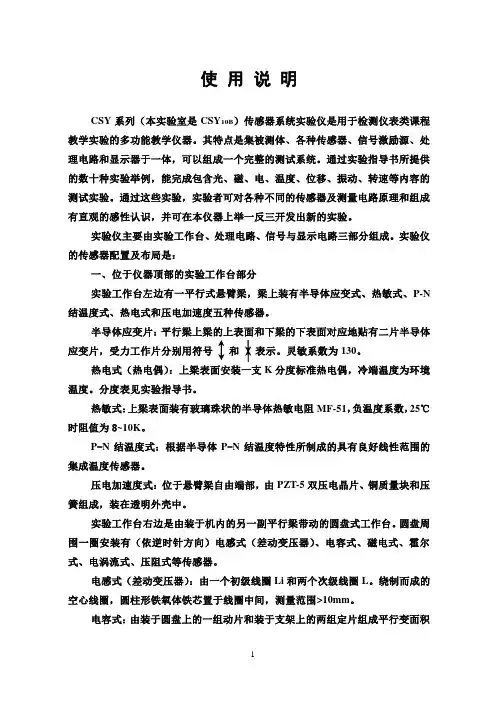

使用说明CSY系列(本实验室是CSY10B)传感器系统实验仪是用于检测仪表类课程教学实验的多功能教学仪器。
其特点是集被测体、各种传感器、信号激励源、处理电路和显示器于一体,可以组成一个完整的测试系统。
通过实验指导书所提供的数十种实验举例,能完成包含光、磁、电、温度、位移、振动、转速等内容的测试实验。
通过这些实验,实验者可对各种不同的传感器及测量电路原理和组成有直观的感性认识,并可在本仪器上举一反三开发出新的实验。
实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。
实验仪的传感器配置及布局是:一、位于仪器顶部的实验工作台部分实验工作台左边有一平行式悬臂梁,梁上装有半导体应变式、热敏式、P-N 结温度式、热电式和压电加速度五种传感器。
半导体应变片:平行梁上梁的上表面和下梁的下表面对应地贴有二片半导体应变片,受力工作片分别用符号和表示。
灵敏系数为130。
热电式(热电偶):上梁表面安装一支K分度标准热电偶,冷端温度为环境温度。
分度表见实验指导书。
热敏式:上梁表面装有玻璃珠状的半导体热敏电阻MF-51,负温度系数,25℃时阻值为8~10K。
P-N结温度式:根据半导体P-N结温度特性所制成的具有良好线性范围的集成温度传感器。
压电加速度式:位于悬臂梁自由端部,由PZT-5双压电晶片、铜质量块和压簧组成,装在透明外壳中。
实验工作台右边是由装于机内的另一副平行梁带动的圆盘式工作台。
圆盘周围一圈安装有(依逆时针方向)电感式(差动变压器)、电容式、磁电式、霍尔式、电涡流式、压阻式等传感器。
电感式(差动变压器):由一个初级线圈Li和两个次级线圈L。
绕制而成的空心线圈,圆柱形铁氧体铁芯置于线圈中间,测量范围>10mm。
电容式:由装于圆盘上的一组动片和装于支架上的两组定片组成平行变面积式差动电容,线性范围≥3mm。
磁电式:由一组线圈和动铁(永久磁钢)组成,灵敏度0.4V/m/s。
霍尔式:半导体霍尔片置于两个半环形永久磁钢形成的梯度磁场中,线性范围≥3mm。
传感器原理及应用CSY-998系列传感器实验台主要技术参数、性能及说明CSY系列传感器系统实验仪是集被测体、各种传感器、信号激励源、处理电路和显示器于一体,组成一个完整的测试系统。
实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。
传感器位于实验工作台右边,装在圆盘式工作台的四周,依次为(依逆时针方向)电感式(差动变压器)、电容式、磁电式、霍尔式、电涡流式、压阻式等传感器。
光纤传感器的一端已固定在“光电变换器”上,另一端为活动的圆柱形探头,可根据要求加以固定。
一、传感器安装台部分:双平行振动梁的自由端及振动圆盘下面各装有磁钢,通过各自测微头或激振线圈接入低频激振器VO可做静态或动态测量。
应变梁:应变梁采用不锈钢片,双梁结构端部有较好的线性位移。
传感器:1.应变式传感器箔式应变片阻值:350Ω,应变系数:2。
2.热电偶(热电式)直流电阻:10Ω左右,由两个铜一康铜热电偶串接而成,分度号为T冷端温度为环境温度。
3.差动变压器量程:≥5mm,直流电阻:5Ω-10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈,铁芯为软磁铁氧体。
4.电涡流位移传感器量程:3mm,直流电阻:1Ω-2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成。
5.霍尔式传感器日本JVC公司生产的线性半导体霍尔片,它置于环形磁钢构成的梯度磁场中。
量程:±1mm。
6.磁电式传感器直流电阻:30Ω-40Ω,由线圈和动铁(永久磁钢)组成,灵敏度:0.5v/m/s。
7.压电加速度传感器PZT-5双压电晶片和铜质量块构成。
谐振频率:>-10KHz。
8.电容式传感器量程:+5mm,由两组定片和一组动片组成的差动变面积式电容传感器。
9.压阻式压力传感器量程:15Kpa,供电:≤4V,美国摩托罗拉公司生产的MPX型压阻式压力传感器,具有温度自补偿功能。
10.光纤传感器由多模光纤、发射、接收电路组成的导光型传感器,线性范围1mm。
红外线发射、接收,2×60股丫形、半圆分布。

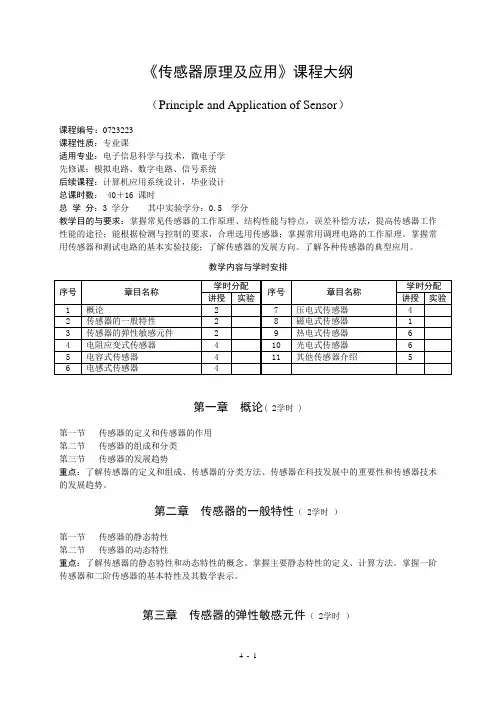

《传感器原理及应用》课程大纲(Principle and Application of Sensor)课程编号:0723223课程性质:专业课适用专业:电子信息科学与技术,微电子学先修课:模拟电路、数字电路、信号系统后续课程:计算机应用系统设计,毕业设计总课时数: 40+16 课时总学分:3 学分其中实验学分:0.5 学分教学目的与要求:掌握常见传感器的工作原理、结构性能与特点,误差补偿方法,提高传感器工作性能的途径;能根据检测与控制的要求,合理选用传感器;掌握常用调理电路的工作原理。
掌握常用传感器和测试电路的基本实验技能;了解传感器的发展方向。
了解各种传感器的典型应用。
教学内容与学时安排第一章概论( 2学时 )第一节传感器的定义和传感器的作用第二节传感器的组成和分类第三节传感器的发展趋势重点:了解传感器的定义和组成、传感器的分类方法、传感器在科技发展中的重要性和传感器技术的发展趋势。
第二章传感器的一般特性( 2学时)第一节传感器的静态特性第二节传感器的动态特性重点:了解传感器的静态特性和动态特性的概念。
掌握主要静态特性的定义、计算方法。
掌握一阶传感器和二阶传感器的基本特性及其数学表示。
第三章传感器的弹性敏感元件( 2学时)第一节弹性敏感元件的基本特性第二节弹性元件的材料第三节弹性敏感元件的特性参数计算重点:了解弹性敏感元件的作用、形式和特性。
第四章电阻应变式传感器( 4学时)第一节电阻应变片的工作原理第二节电阻应变片的动态特性第三节电阻应变片的误差分析第四节电阻应变片的信号调理电路第五节电阻应变式力传感器第六节固态压阻式传感器重点:了解应变片的结构和工作原理。
了解各种电阻应变式传感器的构造、工作原理。
掌握应变片与弹性敏感元件正确配合的方法。
掌握温度误差的分析方法、减小误差的方法。
掌握信号调理电路的工作原理。
第五章电容式传感器( 4学时)第一节电容式传感器的工作原理及结构形式第二节电容式传感器的信号调理电路第三节电容式传感器的应用重点:了解电容式传感器的结构及工作原理。

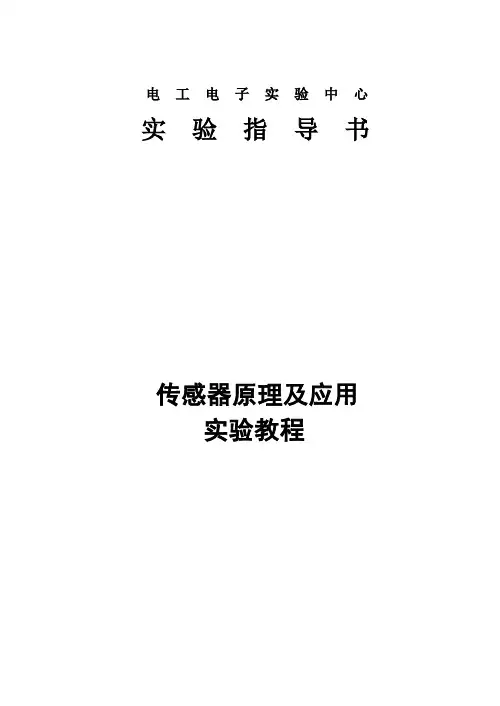

电工电子实验中心实验指导书传感器原理及应用实验教程目录目录实验一应变片直流全桥的应用—电子秤实验................................................. - 1 -实验二差动变压器测位移实验....................................................................... - 9 -实验三霍尔传感器测位移和转速实验.......................................................... - 15 -实验四电涡流传感器测位移和振动实验 ...................................................... - 19 -实验五光电传感器控制电机转速实验.......................................................... - 25 -实验六K热电偶测温性能实验..................................................................... - 29 -实验七气敏传感器实验 ............................................................................... - 36 -实验八湿敏传感器实验 ............................................................................... - 38 -附录A CSY-2000型传感器与检测技术实验台说明书 ................................. - 41 -附录B 智能调节器简介................................................................................ - 44 -实验一应变片直流全桥的应用—电子秤实验一、实验目的了解应变直流全桥的应用及电路的标定。

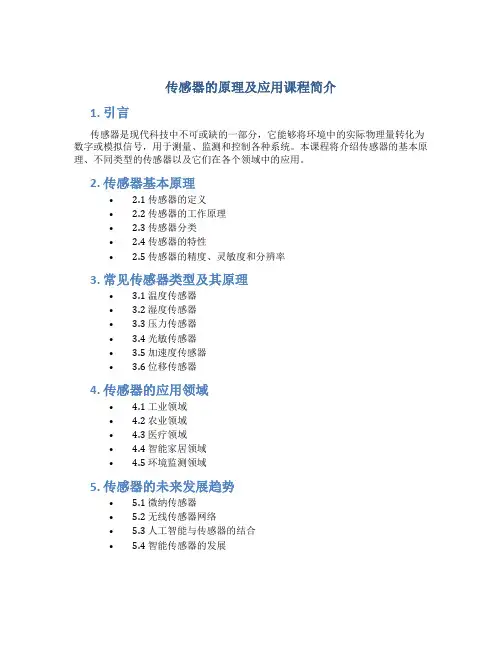

传感器的原理及应用课程简介
1. 引言
传感器是现代科技中不可或缺的一部分,它能够将环境中的实际物理量转化为数字或模拟信号,用于测量、监测和控制各种系统。
本课程将介绍传感器的基本原理、不同类型的传感器以及它们在各个领域中的应用。
2. 传感器基本原理
• 2.1 传感器的定义
• 2.2 传感器的工作原理
• 2.3 传感器分类
• 2.4 传感器的特性
• 2.5 传感器的精度、灵敏度和分辨率
3. 常见传感器类型及其原理
• 3.1 温度传感器
• 3.2 湿度传感器
• 3.3 压力传感器
• 3.4 光敏传感器
• 3.5 加速度传感器
• 3.6 位移传感器
4. 传感器的应用领域
• 4.1 工业领域
• 4.2 农业领域
• 4.3 医疗领域
• 4.4 智能家居领域
• 4.5 环境监测领域
5. 传感器的未来发展趋势
• 5.1 微纳传感器
• 5.2 无线传感器网络
• 5.3 人工智能与传感器的结合
• 5.4 智能传感器的发展
6. 总结
本课程将帮助学习者了解传感器的基本原理、常见类型以及在不同领域中的应用。
通过学习本课程,学生将获得对传感器技术的深入理解,并能够掌握传感器在各个领域中的实际应用。
同时,本课程还将展示传感器技术的未来发展趋势,为学生提供参考和启示。
以上是对《传感器的原理及应用课程简介》的一个简单的概述,希望能够给大家提供一些帮助。
如果你对传感器技术感兴趣,那么这门课程将会是一个很好的选择。
希望你能够通过学习获得更多关于传感器的知识,并能够在实际应用中发挥出自己的才能。
传感器原理及应用实验
传感器是一种能够感知和测量环境变量的装置或设备,它能够将环境中的物理量转换为电信号或其他方便处理的形式。
传感器原理及应用的实验是为了研究和验证某种传感器的工作原理以及应用场景。
在实验中,我们通常会使用模拟传感器或数字传感器来进行测量和控制。
模拟传感器是指将物理量转换为模拟电压或电流信号的传感器,如温度传感器、压力传感器等。
数字传感器是指将物理量转换为数字信号的传感器,如光电传感器、加速度传感器等。
实验的第一步通常是准备实验装置和所需材料,如传感器、电源、电路板等。
接下来,我们需要按照实验步骤连接电路,并将传感器与电路板相连接。
在实验过程中,我们需要根据传感器的工作原理合理地选择信号放大电路、滤波电路等辅助电路。
同时,对于数字传感器,我们还需要使用单片机或其他数字处理器对信号进行处理和分析。
实验中,我们可以通过改变环境条件或操控实验装置来模拟不同的应用场景。
例如,在温度传感器实验中,可以通过改变热源的温度来观察传感器输出的电信号变化;在光电传感器实验中,可以调节光源的强度或改变测试物体与光源之间的距离来观察传感器的反应。
进行实验后,我们可以通过观察和记录传感器输出的电信号或其他相应数据来分析传感器的性能,并根据实验结果来判断传
感器的可行性、精度和稳定性。
在实验结束后,如果有必要,我们还可以根据实验结果对传感器进行调整和优化,以适应更广泛的应用场景。
传感器的原理及应用实验对于探索和理解传感器的工作原理和应用具有重要意义。
通过实验,我们可以深入了解传感器的特性和性能,为传感器应用领域的研究和开发提供实验数据和依据。

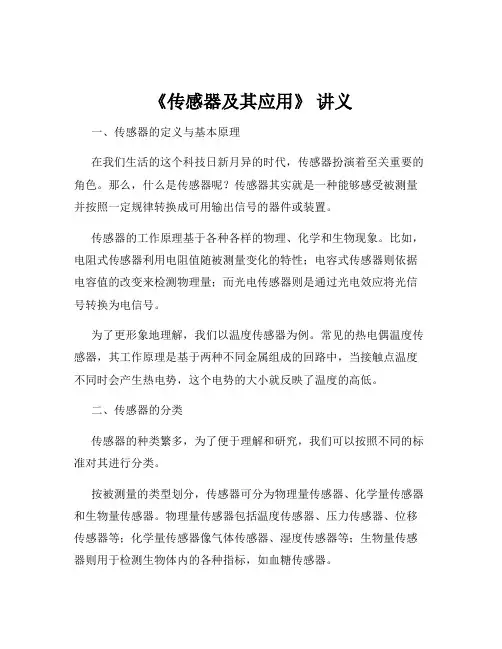

《传感器及其应用》讲义一、传感器的定义与基本原理在我们生活的这个科技日新月异的时代,传感器扮演着至关重要的角色。
那么,什么是传感器呢?传感器其实就是一种能够感受被测量并按照一定规律转换成可用输出信号的器件或装置。
传感器的工作原理基于各种各样的物理、化学和生物现象。
比如,电阻式传感器利用电阻值随被测量变化的特性;电容式传感器则依据电容值的改变来检测物理量;而光电传感器则是通过光电效应将光信号转换为电信号。
为了更形象地理解,我们以温度传感器为例。
常见的热电偶温度传感器,其工作原理是基于两种不同金属组成的回路中,当接触点温度不同时会产生热电势,这个电势的大小就反映了温度的高低。
二、传感器的分类传感器的种类繁多,为了便于理解和研究,我们可以按照不同的标准对其进行分类。
按被测量的类型划分,传感器可分为物理量传感器、化学量传感器和生物量传感器。
物理量传感器包括温度传感器、压力传感器、位移传感器等;化学量传感器像气体传感器、湿度传感器等;生物量传感器则用于检测生物体内的各种指标,如血糖传感器。
按照工作原理,传感器又可分为电阻式、电容式、电感式、压电式、磁电式、光电式等等。
此外,根据输出信号的类型,还能分为模拟式传感器和数字式传感器。
模拟式传感器输出的是连续变化的信号,而数字式传感器输出的则是离散的数字信号。
三、常见传感器的介绍1、温度传感器温度是一个我们经常需要测量和控制的物理量。
常见的温度传感器有热电偶、热电阻和热敏电阻。
热电偶适用于高温测量,具有测量范围广、响应速度快等优点;热电阻则在中低温测量中表现出色,精度较高;热敏电阻灵敏度高,但线性度较差。
2、压力传感器压力传感器在工业生产、航空航天等领域有着广泛的应用。
常见的有应变式压力传感器、压阻式压力传感器和电容式压力传感器。
应变式压力传感器通过测量弹性元件的应变来反映压力大小;压阻式则利用半导体材料的压阻效应;电容式则基于电容值的变化来检测压力。
3、位移传感器位移传感器用于测量物体的位置变化。

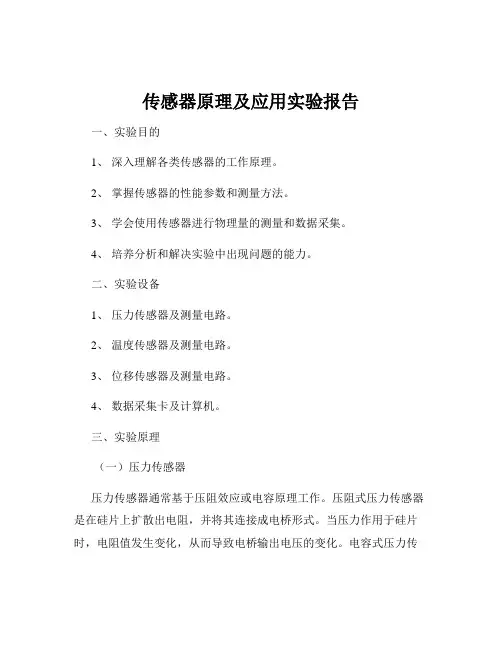

传感器原理及应用实验报告一、实验目的1、深入理解各类传感器的工作原理。
2、掌握传感器的性能参数和测量方法。
3、学会使用传感器进行物理量的测量和数据采集。
4、培养分析和解决实验中出现问题的能力。
二、实验设备1、压力传感器及测量电路。
2、温度传感器及测量电路。
3、位移传感器及测量电路。
4、数据采集卡及计算机。
三、实验原理(一)压力传感器压力传感器通常基于压阻效应或电容原理工作。
压阻式压力传感器是在硅片上扩散出电阻,并将其连接成电桥形式。
当压力作用于硅片时,电阻值发生变化,从而导致电桥输出电压的变化。
电容式压力传感器则是通过改变两个极板之间的距离或有效面积,从而改变电容值,进而反映压力的大小。
(二)温度传感器常见的温度传感器有热电偶和热敏电阻。
热电偶基于塞贝克效应,由两种不同的金属组成,当两端存在温度差时,会产生热电动势。
热敏电阻的电阻值随温度变化而显著改变,通过测量电阻值可以确定温度。
(三)位移传感器位移传感器包括电感式、电容式和光栅式等。
电感式位移传感器利用线圈的电感变化来测量位移;电容式位移传感器则依据电容的变化来检测位移;光栅式位移传感器通过光栅的莫尔条纹来实现高精度的位移测量。
四、实验步骤(一)压力传感器实验1、连接压力传感器到测量电路,确保连接正确无误。
2、打开电源,对传感器进行预热。
3、施加不同大小的压力,使用数据采集卡采集输出电压数据。
4、记录压力值和对应的电压值,绘制压力电压特性曲线。
(二)温度传感器实验1、将热电偶或热敏电阻插入恒温槽中。
2、改变恒温槽的温度,设置多个温度点。
3、测量不同温度下传感器的输出,记录温度和输出值。
4、绘制温度输出特性曲线。
(三)位移传感器实验1、安装位移传感器,使其能够准确测量位移。
2、移动测量对象,产生不同的位移量。
3、采集位移数据和传感器的输出信号。
4、绘制位移输出特性曲线。
五、实验数据及处理(一)压力传感器|压力(kPa)|输出电压(mV)|||||50|125||100|250||150|375||200|500|根据上述数据,绘制压力电压特性曲线(略)。

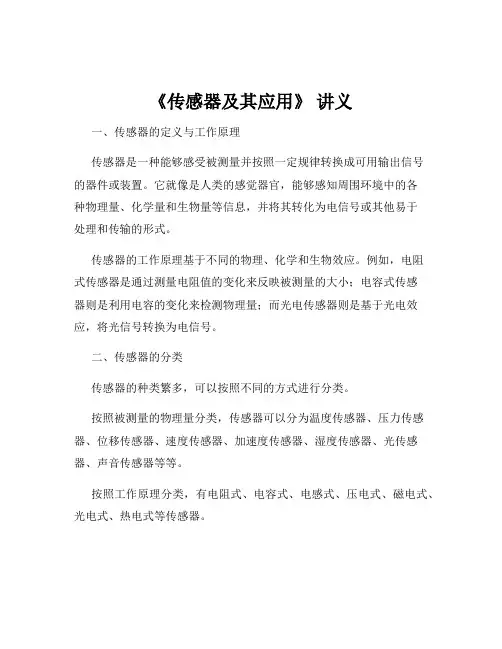

《传感器及其应用》讲义一、传感器的定义与工作原理传感器是一种能够感受被测量并按照一定规律转换成可用输出信号的器件或装置。
它就像是人类的感觉器官,能够感知周围环境中的各种物理量、化学量和生物量等信息,并将其转化为电信号或其他易于处理和传输的形式。
传感器的工作原理基于不同的物理、化学和生物效应。
例如,电阻式传感器是通过测量电阻值的变化来反映被测量的大小;电容式传感器则是利用电容的变化来检测物理量;而光电传感器则是基于光电效应,将光信号转换为电信号。
二、传感器的分类传感器的种类繁多,可以按照不同的方式进行分类。
按照被测量的物理量分类,传感器可以分为温度传感器、压力传感器、位移传感器、速度传感器、加速度传感器、湿度传感器、光传感器、声音传感器等等。
按照工作原理分类,有电阻式、电容式、电感式、压电式、磁电式、光电式、热电式等传感器。
按照输出信号的类型分类,可分为模拟式传感器和数字式传感器。
模拟式传感器输出的是连续变化的模拟信号,而数字式传感器输出的则是离散的数字信号。
三、常见传感器的介绍1、温度传感器温度传感器是最常见的传感器之一,用于测量物体的温度。
常见的温度传感器有热电偶、热电阻(如铂电阻、铜电阻)和热敏电阻等。
热电偶基于两种不同金属的温差电动势来测量温度,其测量范围广,适用于高温环境。
热电阻则是利用电阻值随温度的变化来测量温度,精度较高。
热敏电阻的电阻值对温度变化非常敏感,响应速度快,但精度相对较低。
2、压力传感器压力传感器用于测量压力,在工业生产、汽车、医疗等领域都有广泛应用。
常见的压力传感器有应变式压力传感器和电容式压力传感器。
应变式压力传感器通过测量弹性元件在压力作用下产生的应变来测量压力,结构简单、成本低。
电容式压力传感器则是利用电容的变化来测量压力,精度较高。
3、位移传感器位移传感器用于测量物体的位移或位置变化。
常见的位移传感器有电感式位移传感器、电容式位移传感器和光栅位移传感器。
电感式位移传感器通过电感的变化来测量位移,适用于小位移测量。

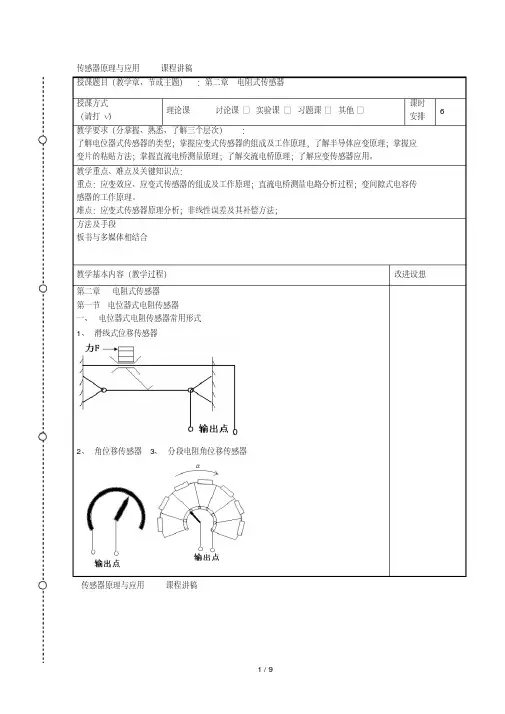

传感器原理与应用课程讲稿授课题目(教学章、节或主题):第二章电阻式传感器授课方式(请打√)理论课讨论课□ 实验课□ 习题课□ 其他□课时安排6教学要求(分掌握、熟悉、了解三个层次):了解电位器式传感器的类型;掌握应变式传感器的组成及工作原理,了解半导体应变原理;掌握应变片的粘贴方法;掌握直流电桥测量原理;了解交流电桥原理;了解应变传感器应用。
教学重点、难点及关键知识点:重点:应变效应、应变式传感器的组成及工作原理;直流电桥测量电路分析过程;变间隙式电容传感器的工作原理。
难点:应变式传感器原理分析;非线性误差及其补偿方法;方法及手段板书与多媒体相结合教学基本内容(教学过程)改进设想第二章电阻式传感器第一节电位器式电阻传感器一、电位器式电阻传感器常用形式1、滑线式位移传感器2、角位移传感器3、分段电阻角位移传感器传感器原理与应用课程讲稿4、分段电阻直线位移传感器二、线绕式电位器结构和工作原理若线绕式电位器的线绕截面积均匀,则其电阻值变化均匀(线形)。
若电位器为空载时,根据分压原理得:RR U U x i0若电位器的负载电阻0LR ,则输出电压为:2xx L Lx i xLx L xLxL x ixLx L R RR RR R R U R R R R R RR R R R U R R R R IU 第二节应变式电阻传感器一、工作原理1、应变效应导体或半导体材料在外(拉力或压力)力的作用时,产生机械变形,导致其电阻值相应发生变化,这种因形变而使其阻值发生变化的现象称为“应变效应”。
2、金属电阻丝应变原理一根金属电阻丝,在其未受力时,原始电阻值为Al R传感器原理与应用课程讲稿LR ,0U xR xiU FlrrlF如果对电阻丝长度作用均匀应力,则ρ、L 、A 的变化 d ρ、d L 、 d A 将引起电阻d R 的变化,可以通过对上式做全微分求得:dA AL d AL dLAdR2其相对变化量为:dAdA ldl RdR 若电阻丝是圆形的,则2r A ,r 为电阻丝的半径,对r 微分得: d A=2πr d r ,则rdr rrdr A dA 222ldl x为金属电阻丝的轴向应变;yrdr 为径向应变xy dRdR x)21(或xxdRdR)21(通常把单位应变能引起的电阻值变化称为电阻丝的灵敏系数。
电子信息工程专业实验系列传感器原理及应用实验讲义胡仲秋宋明礼编班级:学号:姓名:内江师范学院物理学与电子信息工程系实验室内江师范学院教务处监制2006年7月21日学生实验守则1.实验前,必须根据本次实验的要求,进行认真而有效的预习。
2.在实验过程中,必须保持实验室内环境的肃静和整洁。
3.实验前要根据仪器卡片检查仪器,如有缺损,应立即向教师报告。
4.未了解仪器性能之前切勿动手,使用仪器时必须严守仪器的操作规程,不许擅自拆卸仪器。
5.仪器发生故障、损坏或丢失时,应立即报告指导教师。
6.联接电路并在确认无误后,应请指导教师检查,经允许后方可接通电源。
7.在实验过程中,严禁用手触摸线路中的带电部分,特别是高压部分。
严禁在未切断电源的情况下改接线路,确保人身安全和仪器安全。
8.注意爱护和正确使用仪器,注意节约材料、节约用电。
9.实验完毕后应立即关闭电源,将仪器恢复到实验前的状态,并请教师检查和在实验记录卡上签字后,方可离开实验室。
目录CSY-998系列传感器实验台 (3)主要技术参数、性能及说明 (3)实验一金属箔式应变片性能——单臂电桥 (6)实验二金属箔式应变片:单臂、半桥、全桥电路比较 (9)实验三差动变压器(互感式)的应用——振幅测量 (11)实验四被测体材料对电涡流传感器特性的影响 (12)实验五差动变面积式电容传感器的静态及动态特性 (14)实验六综合传感器——力平衡式传感器 (15)实验七光纤位移传感器静态实验 (17)实验八PN结温度传感器测温实验 (19)实验九霍尔式传感器 (21)实验十温控电路设计与制作 (23)实验十一光控电路设计与制作 (27)CSY-998系列传感器实验台主要技术参数、性能及说明CSY系列传感器系统实验仪是集被测体、各种传感器、信号激励源、处理电路和显示器于一体,组成一个完整的测试系统。
实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。
传感器位于实验工作台右边,装在圆盘式工作台的四周,依次为(依逆时针方向)电感式(差动变压器)、电容式、磁电式、霍尔式、电涡流式、压阻式等传感器。
光纤传感器的一端已固定在“光电变换器”上,另一端为活动的圆柱形探头,可根据要求加以固定。
一、传感器安装台部分:双平行振动梁的自由端及振动圆盘下面各装有磁钢,通过各自测微头或激振线圈接入低频激振器VO可做静态或动态测量。
应变梁:应变梁采用不锈钢片,双梁结构端部有较好的线性位移。
传感器:1.应变式传感器箔式应变片阻值:350Ω,应变系数:2。
2.热电偶(热电式)直流电阻:10Ω左右,由两个铜一康铜热电偶串接而成,分度号为T冷端温度为环境温度。
3.差动变压器量程:≥5mm,直流电阻:5Ω-10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈,铁芯为软磁铁氧体。
4.电涡流位移传感器量程:3mm,直流电阻:1Ω-2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成。
5.霍尔式传感器日本JVC公司生产的线性半导体霍尔片,它置于环形磁钢构成的梯度磁场中。
量程:±1mm。
6.磁电式传感器直流电阻:30Ω-40Ω,由线圈和动铁(永久磁钢)组成,灵敏度:0.5v/m/s。
7.压电加速度传感器PZT-5双压电晶片和铜质量块构成。
谐振频率:>-10KHz。
8.电容式传感器量程:+5mm,由两组定片和一组动片组成的差动变面积式电容传感器。
9.压阻式压力传感器量程:15Kpa,供电:≤4V,美国摩托罗拉公司生产的MPX型压阻式压力传感器,具有温度自补偿功能。
10.光纤传感器由多模光纤、发射、接收电路组成的导光型传感器,线性范围1mm。
红外线发射、接收,2×60股丫形、半圆分布。
11.PN结温度传感器利用半导体P-N结良好的线性温度电压特性制成的测温传感器。
灵敏度:-2mV/℃12.热敏电阻由半导体热敏电阻NTC:温度系数为负,25℃时为10KΩ。
二、信号及变换1.电桥:用于组成应变电桥,提供组桥插座,标准电阻和交、直流调平衡网络。
2.差动放大器:通频带0~10KHz,可接成同相、反相、差动结构、增益为1-100倍的直流放大器。
3.电容变换器:由高频振荡,放大和双T电桥组成的处理电路。
4.电压放大器:增益约为5倍,同相输入,通频带0~10KHz。
5.移相器:允许最大输入电压10VP-P,移相范围≥±20°(50kHz时)6.相敏检波器:可检波电压频率0-10KHz,允许最大输入电压10VP-P极性反转整形电路与电子开关构成的检波电器。
7.电荷放大器:电容反馈型放大器,用于放大压电传感器的输出信号。
8.低通滤波器:由50Hz陷波器和RC滤波器组成,转折频率35Hz左右。
9.涡流变换器:输出电压≥|8|V(探头离开被测物),变频式调幅变换电路,传感器线圈是振荡电路中的电感元件10.光电变换座:由红外发射、接收组成。
三、二套显示仪表1.数字式电压/频率表:3位半显示,电压范围0-2V、0-20V,频率范围3Hz-2KHz、10Hz-20KHz,灵敏度≥50mV。
2.指针式毫伏表:85c1表,分500mV、50mV、5mV三档,精度2.5%。
四、二种振荡器音频振荡器:1KHz-10KHz输出连续可调,Vp-p值20V,180°、0°反相输出,LV 端最大功率输出电流0.5A。
低频振荡器:1-30Hz输出连续可调,Vp-p值20V,最大输出电流0.5A,Vi端可提供用做电流放大器。
五、二套悬臂梁、测微头双平行式套悬臂梁二副(其中一副为应变梁,另一副装在内部与振动圆盘相连),梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头,可进行压力位移与振动实验。
六、电加热器二组电热丝组成,加热时可获得高于环境温度30℃左右的升温。
七、测速电机一组由可调的低噪声高速轴流风扇组成,与光电、光纤、涡流传感器配合进行测速实验。
八、二组稳压电稳直流±15V,主要提供温度实验时的加热电流,最大激励1.5A。
±2V-±10V分五档输出,最大输出电流1.5A。
提供直流激励源。
九、计算机联接与处理(选配)分析软件性能稳定、动、静态采样直观且效果好;软件增强了分析处理功能(新增最小二乘法和端基法分析)。
测试的频率范围宽(0~10KHz)。
采样速度可以控制,既可单点采样亦能连续采样。
标准RS-232接口,与计算机串行工作。
提供的处理软件有良好的计算机显示界面,可以进行实验项目选择,数据采集,特性曲线的分析、比较、文件存取、打印等。
数据采集卡进一步扩大EPROM(已达8K),能使波形完整地显示,采用性能稳定、转换速率快的A/D转换芯片(AD1674)。
实验一 金属箔式应变片性能——单臂电桥一、实验目的了解金属箔式应变片,单臂电桥的工作原理和工作情况。
二、实验原理箔式应变片的工作原理是建立在电阻应变效应的基础上,所谓电阻应变效应是指电阻值随变形(伸长或缩短)而发生改变的一种物理现象。
如图所示,设有一根长为l 、截面积为S 、电阻率为ρ的金属丝,其电阻为:sl R ρ= 当在轴向受到拉力的作用时,长度增加了l ∆,截面积减少了S ∆,那么电阻将增加R ∆,则电阻相对变化可按下式求得:ρρ∆+∆-∆=∆S S l l R R 。
对于箔式应变片0≈ρρ∆,电阻变化主要由应变产生。
则:ε=μ+ε=∆-∆≈∆K )(S S l l R R 21 式中:ll ∆是材料的轴向线应变,用应变ε表示为:l l ∆=ε S S ∆是材料截面积的变化,用材料的泊松比μ=-l l D D ∆∆及ε表示为:με=∆2SS 由此可以看出,金属材料的电阻相对变化与其线应变ε正比,比例系数称为灵敏度,这就是金属材料的应变电阻效应。
应变片是最常用的测力传感元件。
汉用应变片测试时,应变片要牢固地粘贴在测试体表面,当测件受力发生形变,应变片和敏感栅随同变形,其电阻屯随之发生相应的变化,通过测量电路,转换成电信号输出显示。
电桥电路是最常用的非电量电测电路中的一种,当电桥平衡时,桥路对臂电阻乘积+-电桥平衡网络差动力放大器 直流电压表图1.1 电桥原理相等,电桥输出为零,在桥臂四个电阻R 1、R 2、R 3、R 4中,电阻的相对变化率分别为11/R R ∆、22/R R ∆、33/R R ∆、44/R R ∆,当使用一个应变片时,R R R ∆=∑;当二个应变片组成差动状态工作2R R R∆=∑,则有;用四个应变片组成二个差对工作,且R 1=R 2=R 3=R 4,4R R R∆=∑。
由此可知,单臂、半桥、全桥电路的灵敏度依次增大。
三、实验器材直流稳压电源、电桥、差动放大器、双平行梁、测微头、一片应变片、F/V 表、主、副电源。
旋钮初始位置:直流稳压电源置±2V 档,F/V 表置2V 档,差动放大增益最大。
四、实验步骤了解所需单元、部件在实验仪上的所在位置,观察梁上的应变片,应变片为棕色衬底箔式结构小方薄片。
上下二片梁的外表面各贴二片受力应变片和一片补偿应变片,测微头在双平行梁前面的支座上,可以上、下、前、后、左、右调节。
将差动放大器调零:用连线将差动放大器的下(+)、负(-)、地短接。
将差动放大器的输出端与F/V 表的输入插口相连;开启主、副电源;调节差动放大器的增益到最大位置,然后调整差动放大器的调零旋钮使F/V 表显示为零,关闭主、副电源。
根据图1.1接线。
R 1、R 2、R 3为电桥单元的固定电阻;R x =R 4为应变片。
将稳压电源的切换开关置±4V 档,F/V 表置20V 档。
调节测微头脱离双平行梁,开启主、副电源,调节电桥的平衡网络中的W 1,使F/V 表显示为零,然后将F/V 表置2V 档,再调电桥W 1(应仔细调整),使F/V 表显示为零。
将测微头转动到10mm 刻度附近,安装到双平行梁的自由端(与自由端磁钢吸合),调节测微头支柱的高度(梁的自由端跟随变化)使F/V 表显示最小,再旋动测微头,使F/V 表显示为零(细调为零),这时的测微头刻度为零位的相应刻度。
往下或往上旋动测微头,使梁的自由端产生位移,记下F/V 表显示的值。
建议每旋动测微头一周即△X =0.5mm 记一个数值填入表1-1:据所得结果计算灵敏度S =△V /△X (式中△X 为梁的自由端位移变化,△V 为相应F/V 表的电压相应变化)。
实验完毕,关闭主、副电源,所有旋钮转到初始位置。
五、注意事项电桥上端虚线所示的四个电阻实际上并不存在,仅作为一标记。
做此实验时应将低频振荡器的幅度关至最小,以减小其对直流电桥的影响。
六、问题本实验电路对直流稳压电源和对放大器有何要求?根据所给的差动放大器电路原理图,分析其工作原理,说明它既能差动放大,以可作同相或反相放大器。
