文件编号:QB-工-003-B001版 本: B 01作业名称: 电子产品高低温试验 作业时间:2-8小时生效日期:22011年10月10号名 称数 量 名 称规 格 型 号 数 量 工物双三头红白黄L=5米1PCS 具:料:静电手环仪辅适量 器:料: 圆珠笔黑 色1支物料箱 大 型作业步骤:作业图示:1.试验作业前由PE对高低温试验箱可运行性调试;接线,再将电源插头插在220V交流电插座内,待机器正常工作后关上 试验区箱门;4.按下定时开关,设置在2小时的时候段上;5.按下绿色电源启动开关,此时试验箱开始工作(默认在制热状态) (如果要制冷就要按下制冷开关);6.将从试验箱机器内接出来音视频线插入到电视机上,试听音视频信号 是否正常,遥控接收是否正常工作;7.试验时间到自动跳闸断电后,等待试验温度降到高温40℃(低温试验 升到0℃)后打后箱门,取出被试验的机器;8.试验结束后关好试验箱门,拉下试验箱电源开关。
注意事项: 1、配戴好静电手环; 2、高温转低温时试验时,高温必须降至40℃以下方可转换; 3、高温试验严防烫伤安全,低温试验严防冻伤安全; 4、定时检查试验过程有无异常,做好检察记录; 5、作业时轻拿轻放,摆放不可以零乱。
编制:审核:批准:试验报表 无 绳 1PCS 1 台 2.打开高低温试验箱电源,设定所要试验的高低温度在-40℃-130℃ 之间(例如:高温设定在65℃,低温设置在-20℃);3.打开试验箱门,取二台OK的成品机器轻轻放入试验箱的试验区内(摆 放位置可视窗口朝外),并将机器的电源线伸出试验箱外,插好AV连高低温试验箱电视机 2PCS 1 台14寸 CRT 索亚特GDW-100L 规 格 型 号电源插座10A 250V 1PCS AV线高低温试验箱作业指导书机 型:DVD-A118。
部 门 品管部文件号 版 本 号 01 编制/日期 审核/日期批准/日期 标 题实验室设备(低温试验箱)作业指导书页 码1/31.0目的:为了规范对仪器、设备的正确使用,特制定本作业指导书。
2.0范围:适应于XXXX 有限公司品管部实验室DW-30B 低温试验箱的操作。
3.0职责3.1实验室实验员负责按照作业指导书要求进行操作; 3.2 品管部主管负责本作业指导书执行情况的监督。
4.0文件内容4.1仪器图解与说明:原件存管理部,复印件张贴在主责部门。
长期保存。
4.1.1仪器特性:本试验箱为低温试验,适用各种产品的低温速冻试验;但不适用挥发性物品测试。
4.1.2技术参数:有效容积:115L ;工作温度-5~-30℃;额定电压220V ;额定频率50Hz. 4.1.3面板介绍:图1 上翻箱盖 图5 SET 键 图2 温度上调按钮 图6 电源开关 图3 温度下调按钮 图7 工作指示灯 图4 实时温度显示表 图8 恒温指示灯 图1 图2 图3 图4图5图6 图7 图8部门品管部文件号版本号01 编制/日期审核/日期批准/日期标题实验室设备(低温试验箱)作业指导书页码2/3 4.2操作步骤步骤图示作业手法注意事项4.2.1 温度设置a打开电源开关。
b连续三次按下“Set”键,显示温度设定值(倒F),按温度上下调节按钮选定设定值,再按“Set”键锁定;c显示上限值(正F),按温度上调节按钮选定上限值,再按“Set”键锁定;d显示Y03延时状态,再按“Set”键锁定;显示JCC制冷模式,再按“Set”键锁定;e显示C00校正温度范围,再按“Set”键锁定,等待十六秒后关机,保存设定值。
箱内温度范围-5~-30℃;储存箱出厂时已将储藏温度设定为-30℃。
4.2.2 测试运行a开机运行,打开箱门;b将做好标示(类别、日期、时间)的样品放入箱内;c关上箱门。
开机前,先检查低温箱的电器性能,并注意是否有短路或漏电现象;刚接通电源,不要立即放入物品,运行一段时间达到设定温度后开始测试;确认箱门是否完全关闭。
高低温试验箱作业指导书高低温试验箱是一种精密仪器,能够模拟各种自然环境,有效地测试物理性能和化学稳定性。
高低温试验箱主要由保温箱体、温度控制系统、湿度检测系统、内部安装设备、空调系统等组成,能够满足实验室在-100℃~+150℃范围内进行各种试验要求。
二、验操作1.控设置:在实验之前,必须将试验温度设置在要求的范围内。
2.品的放置:将实验样品放入高低温试验箱内,注意不要将样品放置在电子元件或电源线的上方,以免发生绝缘损耗和温度不均的情况。
3.动试验:打开电源开关,启动高低温试验箱,等待试验完成。
一般情况下,实验时间不会太长,一般在8小时内就能完成。
4.止试验:当实验完成后,需关闭高低温试验箱的电源开关,释放实验样品,完成本次实验。
三、意事项1.使用高低温试验箱时,一定要确定实验温度和实验时间,并且记录在试验报告中,以便后续的实验分析。
2.使用高低温试验箱的过程中,要注意室温的变化,一旦发现室温异常,需要及时调整以保证实验数据的准确性。
3.进行高低温试验时,要确保实验样品的重量,以保证实验结果的可靠性。
4.进行高低温试验时,一定要注意安全,确保实验室的干净、整洁,以免发生意外情况。
四、实验结果分析1.度测量:在实验结束时,需要检测高低温试验箱的温度,并将结果与实验前设置的温度比较,以确定温度是否稳定。
2.验样品测试:实验完成后,需对实验样品进行性能测试和安全性测试,以确定高低温试验箱的实验结果是否符合要求。
3.果记录:经过上述步骤,可以得出实验结果,实验结果一定要记录在试验报告中,以供今后参考。
五、总结高低温试验箱主要用于测试物质的物理性能和化学稳定性,准确地表征产品在特定环境条件下的性能,是工业生产中很重要的实验仪器。
本文主要介绍了高低温试验箱的基本操作流程、注意事项和实验结果分析,以便更好地理解高低温试验箱,更好地利用高低温试验箱。
高低温试验箱作业指导书高低温试验箱,也称为低温步进试验箱,是一种用于物理与化学实验的设备。
它综合了温度控制器、电源、测温探头等设备,可以提供快速、精确的温度控制,给化学和物理实验带来更加精确、安全的实验条件。
二、功能特点1.高精度控温:通过控制电子阀实现流量和温度调节,实现精确温度控制,适用于较为苛刻的温度实验。
2.安全管理:采用多重安全技术,防止实验室安全事故,保证实验室和操作人员安全。
3.高速制冷:采用氟利昂制冷剂,可以实现快速的制冷过程,从而提高实验效率。
4.可编程:可以设置温度计划,实现复杂的温度控制策略,并支持远程维护。
5.温度数据记录:可对历史温度进行记录,并可显示温度图表,方便数据分析比较。
三、操作方法1.接通电源:首先用专门的电源线将试验箱接入电源,打开试验箱电源开关,等待圆盘指针显示电源通;2.设定温度:调整温度调节器,设定需要进行实验的温度,然后将所需的物料放入试验箱;3.操作设备:打开试验箱锁,根据实验要求进行设备的操作;4.实验完成后:关闭试验箱锁,完成实验,将结果及试验箱记录数据保存,然后关闭试验箱电源开关。
四、监测与保养1.温度监测:应定期检查试验箱的温度,对温度超出实验要求范围的应及时调整;2.系统监测:应定期检查试验箱的系统,对发现的故障应及时处理;3.电源监测:应定期检查试验箱的电源,如发现电源电流不稳定,应及时维修;4.冷凝器的清洁:冷凝器定期清洗,以确保其正常工作,定期检查冷凝器的状态,及时处理冷凝器的故障;五、注意事项1.应认真阅读说明书,了解试验箱的正确使用方法;2.禁止使用未经清洁的物料进行实验,以免污染试验箱;3.禁止将过热的物料直接放入试验箱,以免烧坏试验箱;4.使用前,应先做好检查,确保试验箱安全有效;5.实验箱机械部分应及时对开关、控制器等进行检查;6.实验完成后,应将容器放回实验室,清理实验室,保持实验室的清洁。
综上所述,高低温试验箱是一种高精度的实验设备,可以提供物理及化学实验的安全可靠的温度控制环境,但要求使用人员要认真阅读说明书,按照要求进行操作,并做好实验完成后的清理工作,避免事故发生。
高低温试验箱作业指导书说明书中的注意事项如下:1、非防爆机型,请将排气口用耐高温材料包好。
2、将样品摆放于试验盘中央位置。
3、连接电源后,打开箱门将样品放入箱内,并关上箱门。
2、本机放置在温度较高的环境里时,请不要在周围放置易燃、易爆物品。
3、本试验箱运行中严禁打开箱门。
4、不要把温控器调至70 ℃以上,否则有烫伤的危险。
5、对于高温高湿类产品,建议配置干燥剂。
1、首先打开主电源开关。
2、按电源开关,接通电源,此时绿灯亮,表示电源已经接通。
3、选择合适的温度和制冷速率(默认制冷速率为5 ℃/min)。
4、接通制冷开关,进行制冷工作。
5、打开热电偶开关。
6、打开加热开关。
7、仪表面板上出现“ ON”、“ OFF”、“ Z”字符,此时热电偶处于工作状态,按表面键可设置热电偶的起始温度。
8、热电偶处于工作状态,显示温度后按set键设置热电偶的终止温度,再按set键,取消设置。
9、如果要在实验过程中移动热电偶,按移动键,即可移动热电偶,仪表板上出现“ ON”字符后,可按set键改变热电偶的设置值,按移动键可完成所有设置,按返回键仪表板上出现“ OFF”字符后,再按set键退出设置,此时热电偶断开工作,按set键可恢复工作。
10、关闭电源开关。
3、当温度达到恒温后,按热电偶开关停止加热,同时仪表显示停止加热,并且蜂鸣器发出“滴”声,提醒用户。
4、接通外电源,按下启动按钮,使风机转动,同时蜂鸣器发出“嘀”声,此时试验箱处于准备状态,此时可按面板键来开始工作。
5、需要冷却时,按风机开关,待风机停止转动后,打开风机开关,此时工作指示灯亮,按表面键开始工作,结束后,按表面键停止工作。
6、从箱体上方取出样品,按键开始工作,试验结束后,按键停止工作。
4、试验完毕后,应首先切断电源,等箱内余热散尽后,才能打开箱门,取出样品。
5、试验完毕后,取出箱内样品后,将其迅速放置在干燥处,以免损坏样品。
6、按键关闭热电偶开关,停止加热,仪表显示“ OFF”字符,并发出蜂鸣器报警,此时试验完毕,蜂鸣器长鸣一声,系统恢复到原来的状态。
高低温试验箱作业指导书高低温试验箱是温度控制系统中常用的一种设备,在生产过程中用于模拟各种环境条件,为产品寿命及性能测试提供可靠依据。
此次针对高低温试验箱,根据不同型号的设计原理,特此编写了一份详尽的作业指导书,主要针对机器如何正确操作进行说明,以便使用者能够准确掌握高低温试验箱的使用方法,在实验过程中获取较为准确的测试数据。
一、高低温试验箱的安全操作规程1、使用前应检查试验箱的温度控制是否正常,接线是否良好,保证仪器的安全运行。
2、试验箱在使用前必须空载开机空载调试,确保仪器温度控制正常。
3、在实验过程中,应按照试验箱设计所提供的温度控制程序,以确保实验精度。
4、在使用高低温试验箱时,必须注意远离电源及可燃性气体,防止发生火灾事故。
二、高低温试验箱的实验室用电安全1、应按照实验室要求,使用指定的电源供电,严禁超载,否则可能导致仪器损坏。
2、在使用高低温试验箱时,应正确使用插头,禁止拔插头的行为。
3、在使用过程中,应将电源连接牢固,以保证仪器的安全运行,并及时维护检修,减少电源故障现象。
三、高低温试验箱实验过程中的特殊操作1、如果需要改变温度范围,应先停机,再打开电源,进行设定。
2、当高低温试验箱突然断电时,应先将电源接回原处,再重新开机。
3、如果实验结束,应先停机,再将仪器进行清洁,并安全关闭电源。
四、高低温试验箱实验报告的书写格式1、报告的内容应包括:实验内容,实验过程及其结果,报告的结论等。
2、尽量使用简洁明了的文字,以使报告内容更加易懂。
3、报告应尽量简洁,注意书写格式,保证所有数据均有正确标号及相应说明。
4、结论部分,应当根据实验结果进行准确总结,以便使用者能够重现实验过程。
本指导书提供了关于高低温试验箱的使用及实验报告书写方式,将有助于使用者正确操作高低温试验箱,提高实验的准确性,并最大程度地保证实验安全。
经过一系列设计和实验,高低温试验箱得以应用于多个行业,并获得了较为广泛的认可度,作为一种实验设备之一,具有重要的意义,今后将继续保持高效、安全的作用,以支持各行业的发展。

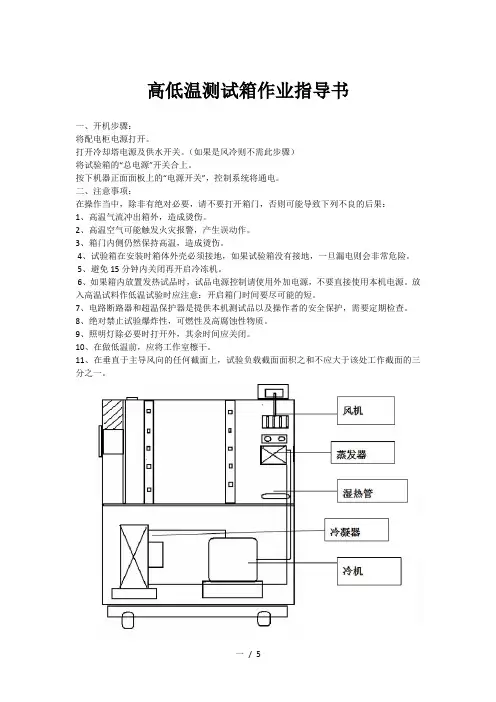

高低温测试箱作业指导书一、开机步骤:将配电柜电源打开。
打开冷却塔电源及供水开关。
(如果是风冷则不需此步骤)将试验箱的“总电源”开关合上。
按下机器正面面板上的“电源开关”,控制系统将通电。
二、注意事项:在操作当中,除非有绝对必要,请不要打开箱门,否则可能导致下列不良的后果:1、高温气流冲出箱外,造成烫伤。
2、高温空气可能触发火灾报警,产生误动作。
3、箱门内侧仍然保持高温,造成烫伤。
4、试验箱在安装时箱体外壳必须接地,如果试验箱没有接地,一旦漏电则会非常危险。
5、避免15分钟内关闭再开启冷冻机。
6、如果箱内放置发热试品时,试品电源控制请使用外加电源,不要直接使用本机电源。
放入高温试料作低温试验时应注意:开启箱门时间要尽可能的短。
7、电路断路器和超温保护器是提供本机测试品以及操作者的安全保护,需要定期检查。
8、绝对禁止试验爆炸性,可燃性及高腐蚀性物质。
9、照明灯除必要时打开外,其余时间应关闭。
10、在做低温前,应将工作室檫干。
11、在垂直于主导风向的任何截面上,试验负载截面面积之和不应大于该处工作截面的三分之一。
12、本试验箱在刚开始一周内做高温时有烟雾及异味排除均属正常现象,因为试验箱在制造时,使用的钢板上面有润滑油,所以新的试验箱在刚开始使用高温时会产生油烟被烤产生的异味。
13、试验结束后不要立刻打开工作室大门,以免遭受热气流对操作人员的冲击。
如必须马上取出试验样品,必须佩带隔热手套,以免烫伤。
14、所有试样应均匀放置,试验的放置应保证工作室有效空间内。
15、在插、拔试验箱与计算机的通讯接口连接线时,必须先关闭计算机电源决不允许带电插拔。
带电插拔有可能造成仪表通讯口或电脑通讯口损坏。
16、试验工作结束,不用试验箱时,务必管带总电源开关。
17、如试验箱不配备加湿功能,阅读说明书时注意区别使用和要求上的不同。
18、本系列产品制冷方式为风冷,为单机和双机,其说明书为风冷,单、双机通用型。
阅读说明书时注意区别使用和要求上的不同。

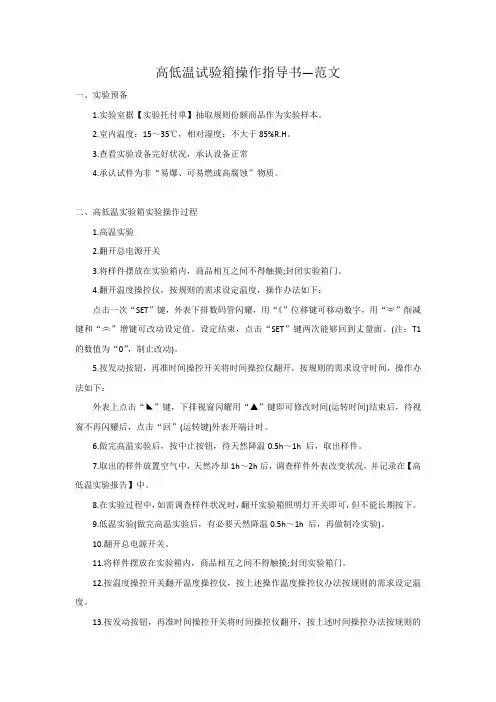

高低温试验箱操作指导书—范文一、实验预备1.实验室据【实验托付单】抽取规则份额商品作为实验样本。
2.室内温度:15~35℃,相对湿度:不大于85%R.H。
3.查看实验设备完好状况,承认设备正常4.承认试件为非“易爆、可易燃或高腐蚀”物质。
二、高低温实验箱实验操作过程1.高温实验2.翻开总电源开关3.将样件摆放在实验箱内,商品相互之间不得触摸;封闭实验箱门。
4.翻开温度操控仪,按规则的需求设定温度,操作办法如下:点击一次“SET”键,外表下排数码管闪耀,用“《”位移键可移动数字,用“︾”削减键和“︽”增键可改动设定值。
设定结束,点击“SET”键两次能够回到丈量面。
(注:T1的数值为“0”,制止改动)。
5.按发动按钮,再准时间操控开关将时间操控仪翻开,按规则的需求设守时间,操作办法如下:外表上点击“◣”键,下排视窗闪耀用“▲”键即可修改时间(运转时间)结束后,待视窗不再闪耀后,点击“回”(运转键)外表开端计时。
6.做完高温实验后,按中止按钮,待天然降温0.5h~1h 后,取出样件。
7.取出的样件放置空气中,天然冷却1h~2h后,调查样件外表改变状况,并记录在【高低温实验报告】中。
8.在实验过程中,如需调查样件状况时,翻开实验箱照明灯开关即可,但不能长期按下。
9.低温实验(做完高温实验后,有必要天然降温0.5h~1h 后,再做制冷实验)。
10.翻开总电源开关。
11.将样件摆放在实验箱内,商品相互之间不得触摸;封闭实验箱门。
12.按温度操控开关翻开温度操控仪,按上述操作温度操控仪办法按规则的需求设定温度。
13.按发动按钮,再准时间操控开关将时间操控仪翻开,按上述时间操控办法按规则的需求设守时间。
14.按制冷开关,发动低温压缩机,低温实验开端。
15.制冷:即冷机开关,只要做低温时才运用此键。
16.完结低温运转后,按中止按钮,待天然降温0.5h~1h 后,取出样件。
17.把取出的样件放置空气中1h~2h后,调查样件外表的改变状况,根据实验需求填写【高低温实验报废】。
1.目的:为确保检验,测量和试验所用的高低温试验箱溯源至国家基础,保持其量值的准确可靠,规范内校操作,特制订本作业指导书。
2.范围:本作业指导书规定了有关高低温试验箱的规范性引用文件、术语和定义、校准条件、校准项目、校准方法和校准记录,适用于公司所有高低温试验箱的内部校准。
3.职责:设备管理组:负责制定仪器年度内校计划与实施等相关工作。
仪校工程师:负责按照内校作业指导书进行作业。
4.规范性引用文件JJF-1101-2003 环境试验设备温度、湿度校准规范5.术语温度偏差:试验设备在稳定状态下,显示温度平均值与工作空间中心点实测温度平均值的差值。
相对湿度偏差:试验设备在稳定状态下,显示相对湿度平均值与工作空间中心点实测相对湿度平均值的差值。
标称值:当校准试验设备温度、湿度时,按试验方法要求所规定的参数值或按需要预先确定的参数值。
实际温度:稳定后,试验设备工作箱内任意一点的温度。
温度稳定:工作空间内所有温度均达到温度设定值并维持在给定的容差范围内。
温度波动度:稳定后,在给定的任意时间间隔内,工作空间内任一点的最高和最低之差。
温度均匀度:设备在稳定状态下,在30min内(每2min测试一次)实测最高温度与最低温温度之差的算术平均值。
相对湿度均匀度:设备在稳定状态下,在30min内(每2min测试一次)实测最高相对湿度与最低相对湿度之差的算术平均值。
相对湿度波动度:在稳定状态下,工作空间中心点相对湿度随时间的变化量,即中心点在30min 内(每2min测试一次)实测最高相对湿度与最低相对湿度之差的一半以±表示。
6.校准条件6.1.负载条件:一般在空载条件下校准,根据用户需要可以在负载条件下进行校准,但应说明负载的情况。
6.2.校准用主要仪器温度测量:PT100铂热电阻(四线制)湿度测量:温湿度计TES-1365数据记录:安捷伦34970A采集器6.3.其他条件 :设备周围应无强烈振动及腐蚀性气体存在,应避免其他冷、热源影响。
高低温试验箱作业指导书高低温试验箱(High/LowTemperatureChamber)是一种非常多用途的恒温环境设备。
它可以用于测试或生产过程中对物品进行恒温控制,以检验产品的稳定性,耐受性以及性能特点。
在试验室中,高低温试验箱被用于模拟物品在实际应用中可能遇到的恒温环境,以研究物品在不同温度下的性能。
二、特点高低温试验箱具有恒温精度高、可靠性强、操作方便、温度分辨率高、温度范围宽等特点,主要用于模拟各种环境的测试条件,在高温、低温及高湿环境中进行物品的结构性能测试。
常见的高低温试验箱具有低温范围从-75℃到+150℃的恒温范围,温度精度在±2℃,湿度精度为±3RH,温度下降速度可达3℃/min,温度上升速度达到2℃/min。
三、使用方法1.先将要测试的物品放入高低温试验箱。
2.开电源,检查高低温试验箱的温度和湿度是否正常,检查门锁定是否正确,确保安全。
3.整设备的温度设定值,当温度控制在设定的温度范围内,即可开始试验。
4.试验过程中,设备温度将随着时间的推移而发生变化,应定期检查设备温度是否在设定范围内,如果不在设定范围内,应及时处理。
5.待测试完毕后,及时清理高低温试验箱内外的污渍,关闭电源,使设备安全放置。
四、注意事项1.作人员在操作高低温试验箱时,请穿戴安全工作服,保护好眼睛和皮肤,严禁接触低温冰箱和排气处的热散发物。
2.低温试验箱温度控制仪表及其他改装设备必须以专用电线接入,保证漏电、脱落接地不得低于0.1毫伏。
3.机,控温系统,湿度系统及相关电气设备使用前应先检查其电源是否符合等级要求,同时应定期检查线路的绝缘强度,保证系统的安全运行。
4.使用过程中,请注意高低温试验箱内外的卫生,不要将有酸性、碱性特性的物品放入试验室。
5. 使用完毕后要将门关好,并且把电源关闭和电源线拔出,离开后仍然要保持门关闭,确保安全。
以上就是《高低温试验箱作业指导书》,根据以上内容,正确使用高低温试验箱可以节省时间和费用,更有效地保障物品在恒温环境中的安全性,提高物品质量,降低质量问题出现的几率。
产品型号锂电池文件编码制订工序名高低温测试版 次审核作业名高低温交变湿热试验箱页 次批准标准工时分 发 号NO.物料名称数量1、待测试电池NO.1、开机.5、出仓6、关机7、清洁机台A/01/14、参数由专人调试,其他人不得调试;5、切勿不戴手套出入仓操作;作业步骤作业要点观察“显示屏”显示温度、湿度,如高于要设定的温度,需待温度下降到要设定温度以下;待烤箱温度降到要设定温度以下后,打开烤箱门放入待测电池(电池须放在托架或中转盒中);1、在放入待测电池时须戴高温手套,谨防烫伤;2、如设备出现异常,请及时按下“电源开关”;1、 操作时,戴好手套、口罩、工作帽;2、设备操作参见《设备操作指导书》;4、参数设定2、参数检验辅料标 准 作 业 指 引物料编码工装、夹具、设备、仪器、量具3、入仓打开空开并按“电源”按纽,打开设备电源;1、要保证地线接地;高低温交变湿热试验箱、刷子3、设备由专人进行操作,其他不用开关且勿乱动;6、不可烘烤易燃易爆物品,防止发生危险;按“停止”按钮,使温度变到合适时,方可戴手套取出电池;戴手套使用刷子将烤箱内的灰尘及杂物清理干净;注意事项1、在取出电池时须戴手套,谨防烫/冻伤;一般在45度以下;1、如烤箱温度高于要设定值时,不可直接设定温度;手套、口罩、托架或中转盒关掉设备电源开关,空开;1、设定温度不可高于150℃;2、观察“温度显示器”的温度;按下“温度/湿度”,设置温度、湿度的参数并点击“运行”;或在“程式设定”里面设置参数;46仓门程式设定设定温度显示箱内温度显示器显示屏箱内湿度显示电源开关观察孔照明。
高低温湿热试验箱期间核查作业指导书1. 目的确保环境试验箱的准确性和稳定性,能够满足实验室正常使用的各项要求。
2.范围本操作规程适用于实验室环境试验箱进行期间核查及相关工作。
3.参考资料JFF 1101-2019 《环境试验设备温度、湿度参数校准规程》及被测设备的《产品技术说明书》4.期间核查的环境条件要求4.1温度:15℃ ~ 35℃;4.2湿度: ≤85%RH;4.3气压: 80kPa ~ 106kPa;4.4 使用已校准且在有效期内的温度数据采集仪;4.5 环境试验箱周围应无强烈振动及腐蚀性气体存在, 应避免其他冷、热源影响。
实际工作中,环境条件还应满足测量标准器正常使用的要求。
5. 技术要求6. 期间核查频率建议每三个月核查一次或根据实际使用情况进行调整。
7. 期间核查方法7.1. 测量点位置:传感器布放位置为设备校准时的测量点,应布置在设备工作空间的3个不同层面上,称上、中、下3层,中层为通过工作空间几何中心的平行于底面的校准工作面,各布点位置与设备内壁的距离为各边长的1/10,遇风道时,此距离可加大,但不应超过500mm。
如果设备带有样品架或样品车时, 下层测量点可布放在样品架或样品车上方10mm处。
7.2. 测量点数量温度传感器测量点用1,2,3….数字表示,湿度传感器测量点用A,B,C…..字母表示。
设备小于等于2m³时,温度测量点为9个,湿度测量点为3个,温度点5、湿度点O 位于设备工作空间中层几何中心处。
7.3.传感器布点位置:上层 中层 下层7.3. 设备容积小于等于2m³布点示意图7.4. 将环境试验箱设定到期间核查温度,开启运行。
环境试验箱达到稳定状态后开始记录各测量点温度,每间隔2min 读取并记录一次数据采集器各通道显示温度, 30min 内共记录16组数据。
7.5. 数据处理:计算测量结果的平均值与仪器显示平均值相比较;按记录表要求填写数据,并与条款5环境试验设备温度、湿度技术要求相比对。
1.目的:
为确保检验,测量和试验所用的高低温试验箱溯源至国家基础,保持其量值的准确可靠,规范内校操作,特制订本作业指导书。
2.范围:
本作业指导书规定了有关高低温试验箱的规范性引用文件、术语和定义、校准条件、校准项目、校准方法和校准记录,适用于公司所有高低温试验箱的内部校准。
3.职责:
设备管理组:负责制定仪器年度内校计划与实施等相关工作。
仪校工程师:负责按照内校作业指导书进行作业。
4.规范性引用文件
JJF-1101-2003 环境试验设备温度、湿度校准规范
5.术语
温度偏差:试验设备在稳定状态下,显示温度平均值与工作空间中心点实测温度平均值的差值。
相对湿度偏差:试验设备在稳定状态下,显示相对湿度平均值与工作空间中心点实测相对湿度平均值的差值。
标称值:当校准试验设备温度、湿度时,按试验方法要求所规定的参数值或按需要预先确定的参数值。
实际温度:稳定后,试验设备工作箱内任意一点的温度。
温度稳定:工作空间内所有温度均达到温度设定值并维持在给定的容差范围内。
温度波动度:稳定后,在给定的任意时间间隔内,工作空间内任一点的最高和最低之差。
温度均匀度:设备在稳定状态下,在30min内(每2min测试一次)实测最高温度与最低温温度之差的算术平均值。
相对湿度均匀度:设备在稳定状态下,在30min内(每2min测试一次)实测最高相对湿度与最低相对湿度之差的算术平均值。
相对湿度波动度:在稳定状态下,工作空间中心点相对湿度随时间的变化量,即中心点在30min 内(每2min测试一次)实测最高相对湿度与最低相对湿度之差的一半以±表示。
6.校准条件
6.1.负载条件:
一般在空载条件下校准,根据用户需要可以在负载条件下进行校准,但应说明负载的情况。
6.2.校准用主要仪器
温度测量:PT100铂热电阻(四线制)
湿度测量:温湿度计TES-1365
数据记录:安捷伦34970A采集器
6.3.其他条件 :
设备周围应无强烈振动及腐蚀性气体存在,应避免其他冷、热源影响。
7.校准方法
7.1.温度校准
7.1.1.测试点的位置应布放在设备箱内的三个校准面上,简称上、中、下三层;测试点与箱内壁的
距离不小于各边长的 1/10 ,遇风道时,此距离可加大 ,但不能大于500mm;测试点数量如图1。
图 1
7.1.2.校准时应先低温后高温的顺序进行,需校准的温度点选择设备较常用的点,如-30℃、40℃、
80℃等;在箱内温度稳定后,每2min采集一次,在30min内共采集15次。
7.1.3.温度偏差计算
△t d: 温度偏差,℃
t d:中心点n次测量平均值,℃
t0:设备显示的平均温度,℃
7.1.4.温度均匀度计算
△t u:温度均匀度,℃;
n: 测量次数,℃;
t imax:各校准点在第i次测得的最高温度,℃;
t imin:各校准点在第i次测得的最低温度,℃;
7.1.5.温度波动度计算
△t f:温度波动度,℃;
t omax:中心点n次测量中的最高温度,℃;
t omin:中心点n次测量中的最低温度,℃;
7.2.湿度校准
7.2.1.将湿度计的传感头固定在箱内中央点(O点),湿度校准点选择较常用进行校准,如20℃40%、
50℃60%、80℃80%等。
7.2.2.在箱内温、湿度稳定后,每2min采集一次,在30min内共采集15次。
7.2.3.相对湿度偏差计算
△h d:湿度偏差,RH%;
h d:设备显示的平均值RH%;
h o:中心点n次测量的平均值,RH%;
7.2.4.相对湿度均匀度计算
△h u:湿度偏差,RH%;
湿度波动度,RH%;。
