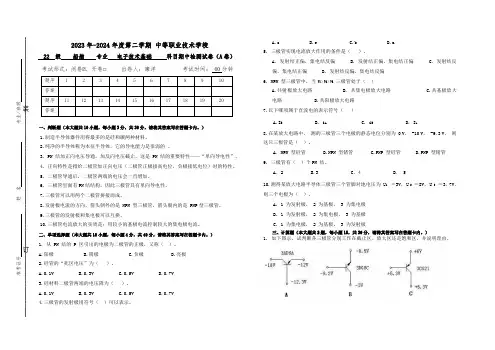

2023年-2024年度第二学期 中等职业技术学校22 级 船舶 专业 电子技术基础 科目期中检测试卷(A 卷) 考试形式:闭卷■、开卷□ 出卷人:康洋 考试时间: 60分钟一、判断题(本大题共10小题,每小题3分,共30分,请将其答案写在答题卡内。
)1.制造半导体器件用得最多的是硅和碳两种材料。
2.纯净的半导体称为本征半导体,它的导电能力是很弱的 。
3. PN 结加正向电压导通,加反向电压截止,这是 PN 结的重要特性——“单向导电性”。
4. 正向特性是指给二极管加正向电压(二极管正极接高电位,负极接低电位)时的特性。
5. 二极管导通后,二极管两端的电压会一直增加。
6. 三极管里面有PN 结结构,因此三极管具有单向导电性。
7.三极管可以用两个二极管拼接而成。
8.发射极电流的方向,箭头朝外的是 NPN 型三极管,箭头朝内的是 PNP 型三极管。
9.三极管的发射极和集电极可以互换。
10.三极管电流放大的实质是:用较小的基极电流控制较大的集电极电流。
二、单项选择题(本大题共10小题,每小题4分,共40分,请将其答案写在答题卡内。
)1. 从 PN 结的 P 区引出的电极为二极管的正极,又称( )。
A.阳极 B.阴极 C.负极 D.亮极2.硅管的“死区电压”为( )。
A.0.1VB.0.3VC.0.5VD.0.7V 3.硅材料二极管两端的电压降为( )。
A.0.1VB.0.3VC.0.5VD.0.7V 4.三极管的发射极用符号( )可以表示。
A.cB.eC.bD.a 5. 三极管实现电流放大作用的条件是( )。
A. 发射结正偏,集电结反偏B. 发射结正偏,集电结正偏C. 发射结反偏,集电结正偏D. 发射结反偏,集电结反偏 6. NPN 型三极管中,当V C >V B >V E ,三极管处于( )A.共射极放大电路B. 共集电极放大电路C.共基极放大电路D.共阳极放大电路 7.以下哪项属于直流电的表示符号( )A.I BB. i bC. i BD. I b8.在某放大电路中, 测的三极管三个电极的静态电位分别为 0 V , -10 V , -9.3 V , 则这只三极管是( )。

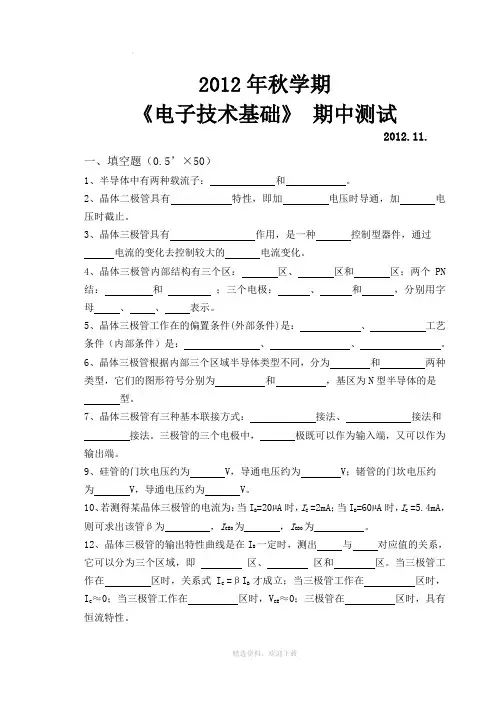

2012年秋学期《电子技术基础》期中测试2012.11.一、填空题(0.5’×50)1、半导体中有两种载流子:和。
2、晶体二极管具有特性,即加电压时导通,加电压时截止。
3、晶体三极管具有作用,是一种控制型器件,通过电流的变化去控制较大的电流变化。
4、晶体三极管内部结构有三个区:区、区和区;两个PN 结:和;三个电极:、和,分别用字母、、表示。
5、晶体三极管工作在的偏置条件(外部条件)是:、工艺条件(内部条件)是:、、。
6、晶体三极管根据内部三个区域半导体类型不同,分为和两种类型,它们的图形符号分别为和,基区为N型半导体的是型。
7、晶体三极管有三种基本联接方式:接法、接法和接法。
三极管的三个电极中,极既可以作为输入端,又可以作为输出端。
9、硅管的门坎电压约为 V,导通电压约为 V;锗管的门坎电压约为 V,导通电压约为 V。
10、若测得某晶体三极管的电流为:当I B=20µA时,I C=2mA;当I B=60µA时,I C=5.4mA,则可求出该管β为,I CEO为,I CBO为。
12、晶体三极管的输出特性曲线是在I B一定时,测出与对应值的关系,它可以分为三个区域,即区、区和区。
当三极管工作在区时,关系式I C =βI B才成立;当三极管工作在区时,I C≈0;当三极管工作在区时,V CE≈0;三极管在区时,具有恒流特性。
二、判断题(2’×10)1、晶体二极管一旦发生击穿,就会被烧毁。
( )2、N 型半导体的多数载流子是电子,因此N 型半导体带负电。
( )3、环境温度升高,晶体二极管的反向饱和电流将增大。
( )4、在半波整流电路中,二极管极性接反,将无整流作用。
( )5、用万用表测量小功率二极管,一般使用R ×10K Ω挡。
( ) 6.用万指针式万用表测某晶体二极管的正向电阻时,插在万用表标有“+”号插孔中的测试棒(通常是红色棒)所连接的二极管的管脚是二极管的正极,另一电极是负极。

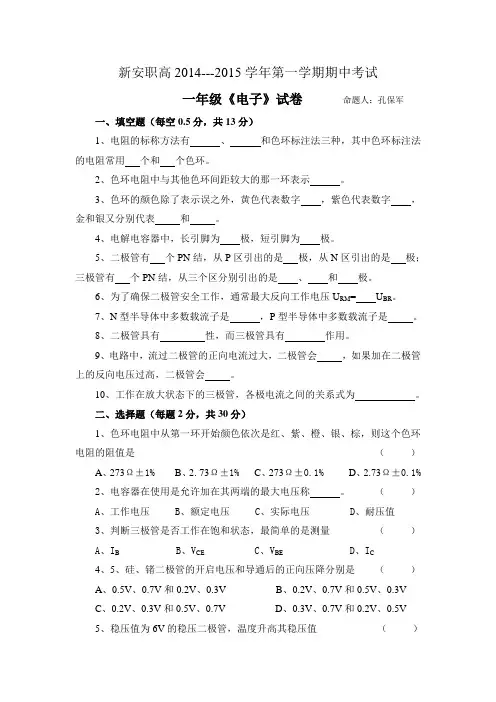

新安职高2014---2015学年第一学期期中考试一年级《电子》试卷命题人:孔保军一、填空题(每空0.5分,共13分)1、电阻的标称方法有、和色环标注法三种,其中色环标注法的电阻常用个和个色环。
2、色环电阻中与其他色环间距较大的那一环表示。
3、色环的颜色除了表示误之外,黄色代表数字,紫色代表数字,金和银又分别代表和。
4、电解电容器中,长引脚为极,短引脚为极。
5、二极管有个PN结,从P区引出的是极,从N区引出的是极;三极管有个PN结,从三个区分别引出的是、和极。
6、为了确保二极管安全工作,通常最大反向工作电压U RM= U BR。
7、N型半导体中多数载流子是,P型半导体中多数载流子是。
8、二极管具有性,而三极管具有作用。
9、电路中,流过二极管的正向电流过大,二极管会,如果加在二极管上的反向电压过高,二极管会。
10、工作在放大状态下的三极管,各极电流之间的关系式为。
二、选择题(每题2分,共30分)1、色环电阻中从第一环开始颜色依次是红、紫、橙、银、棕,则这个色环电阻的阻值是()A、273Ω±1%B、2.73Ω±1%C、273Ω±0.1%D、2.73Ω±0.1%2、电容器在使用是允许加在其两端的最大电压称。
()A、工作电压B、额定电压C、实际电压D、耐压值3、判断三极管是否工作在饱和状态,最简单的是测量()A、I BB、V CEC、V BED、I C4、5、硅、锗二极管的开启电压和导通后的正向压降分别是()A、0.5V、0.7V和0.2V、0.3VB、0.2V、0.7V和0.5V、0.3VC、0.2V、0.3V和0.5V、0.7VD、0.3V、0.7V和0.2V、0.5V5、稳压值为6V的稳压二极管,温度升高其稳压值()A、略有升高B、略有降低C、基本不变D、不确定6、二极管正极电位为-2V,负极电位为-1V,则二极管处于()A、正偏导通B、反偏截止C、不确定D、反偏击穿7、整流电路是将交流电转变为()A、交流电B、直流电C、脉动直流电D、脉冲电8、桥式整流电容滤波电路中,如果变压器副边电压为50V,则负载两端电压为()A、70VB、60VC、50VD、45V9、二极管两端加上正向电压时()A、一定导通B、超过死区电压才导能C、超过0.3V才导通D、超过0.7V才导通10、色环电阻中红色环离其他色环较远,则此色环表示的数是()A、2B、102C、2%D、311、用于片装三极管的封装是A、SOPB、SIPC、SOTD、DIP12、光电二极管工作在区,受到光照增强时电流将。

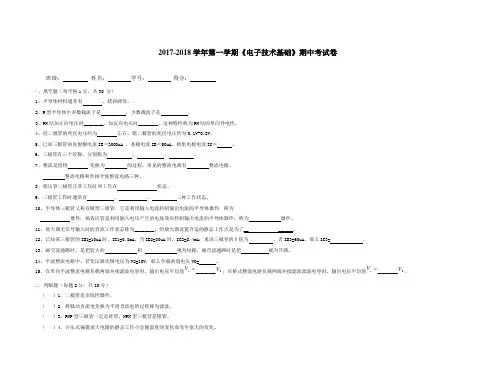

2017-2018学年第一学期《电子技术基础》期中考试卷班级:姓名:学号:得分:一、填空题(每空格1分,共30 分)1、半导体材料通常有、锗和砷等。
2、P型半导体中多数载流子是,少数载流子是。
3、PN结加正向电压时________,加反向电压时________,这种特性称为PN结的单向导电性。
4、硅二极管的死区电压约为左右,锗二极管的死区电压约为0.1V-0.2V。
5、已知三极管的发射极电流IE=3000uA ,基极电流IB=50uA,则集电极电流IC=。
6、三极管有三个管脚,分别称为、、。
7、整流是指将变换为的过程,常见的整流电路有整流电路、整流电路和单相全波整流电路三种。
8、稳压管二极管正常工作时须工作在状态。
9、三极管工作时通常有、、三种工作状态。
10、半导体三极管又称双极型三极管,它是利用输入电流控制输出电流的半导体器件,称为器件;场效应管是利用输入电压产生的电场效应控制输出电流的半导体器件,称为器件。
11、放大器无信号输入时的直流工作状态称为________,给放大器设置合适的静态工作点是为了__ ______。
12、已知某三极管的IB1=10uA时,IC1=0.8mA,当IB2=30uA时,IC2=2.4mA,求该三极管的β值为,若IB3=60uA,那么IC3= 。
13、画交流通路时,是把较大的和视为短路,画直流通路时是把视为开路。
14、半波整流电路中,若变压器次级电压为V2=10V,那么负载两端电压V0= 。
15、在单向半波整流电路负载两端并接滤波电容时,输出电压平均值=oV________2V;在桥式整流电路负载两端并接滤波滤波电容时,输出电压平均值=oV________2V。
二、判断题(每题2分,共10分)()1、二极管是非线性器件。
()2、将脉动直流电变换为平滑直流电的过程称为滤波。
()3、PNP型三极管一定是硅管,NPN型三极管是锗管。
()4、分压式偏置放大电路的静态工作点会随温度的变化而发生很大的变化。

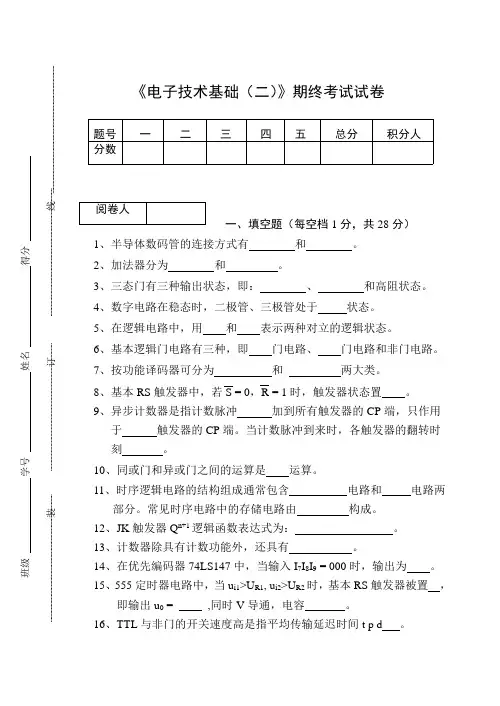

《电子技术基础(二)》期终考试试卷题号 一 二 三 四 五 总分 积分人 分数 一、填空题(每空档1分,共28分) 1、半导体数码管的连接方式有 和 。
2、加法器分为 和 。
3、三态门有三种输出状态,即: 、 和高阻状态。
4、数字电路在稳态时,二极管、三极管处于 状态。
5、在逻辑电路中,用 和 表示两种对立的逻辑状态。
6、基本逻辑门电路有三种,即 门电路、 门电路和非门电路。
7、按功能译码器可分为和 两大类。
8、基本RS 触发器中,若S = 0,R = 1时,触发器状态置 。
9、异步计数器是指计数脉冲 加到所有触发器的CP 端,只作用 于 触发器的CP 端。
当计数脉冲到来时,各触发器的翻转时 刻 。
10、同或门和异或门之间的运算是 运算。
11、时序逻辑电路的结构组成通常包含 电路和 电路两部分。
常见时序电路中的存储电路由 构成。
12、JK 触发器Q n+1逻辑函数表达式为: 。
13、计数器除具有计数功能外,还具有 。
14、在优先编码器74LS147中,当输入I 7I 8I 9 = 000时,输出为 。
15、555定时器电路中,当u i1>U R1, u i2>U R2时,基本RS 触发器被置 , 即输出u 0 = ,同时V 导通,电容 。
16、TTL 与非门的开关速度高是指平均传输延迟时间t p d 。
二、判断题(正确的打“√”,错误的打“×”)(每题3分,共24分)1、具有时钟输入的触发器称为基本RS触发器。
()2、同步RS触发器中,当脉冲到来时,S = 1,R = 0,触发器状态为0态。
()3、优先编码器的工作特点是允许同时输入二个或二个以上的编码信号。
()4、正弦波和方波都是数字信号。
()5、寄存器的功能是统计输入脉冲的个数。
()6、由三个开关并联起来控制一只电灯时,电灯的亮或不亮同三个开关的闭合或断开之间的对应关系属于“或”逻辑关系。
()7、在数字电路中,“1”比“0”大。

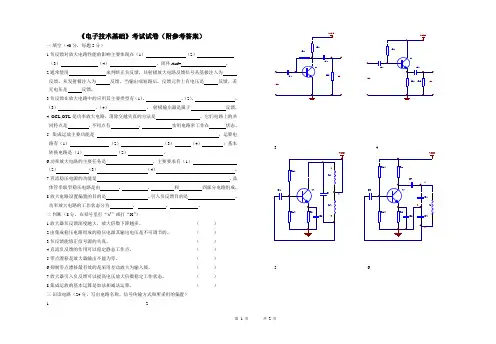

《电子技术基础》考试试卷(附参考答案)一.填空(40分,每题5分)1.负反馈对放大电路性能的影响主要体现在(1)(2)(3)(4),闭环Auf= 。
2.通常使用来判断正负反馈,共射极放大电路反馈信号从基极注入为反馈,从发射极注入为反馈,当输出端短路后,反馈元件上有电压是反馈,若无电压是反馈。
3.负反馈在放大电路中的应用其主要类型有(1),,(2),,(3),(4)。
射极输出器是属于反馈。
4. OCL,OTL是功率放大电路,消除交越失真的方法是,它们电路上的共同特点是,不同点有,实用电路常工作在状态。
5. 集成运放主要功能是,运算电路有(1)(2)(3)(4);基本转换电路是(1)(2)。
6.功率放大电路的主要任务是,主要要求有(1)(2)(3)(4)。
7.直流稳压电源的功能是,晶体管串联型稳压电路是由,,和四部分电路组成。
8.放大电路设置偏置的目的是,引入负反馈目的是。
功率放大电路的工作状态分为,,。
二.判断(8分,在括号里打“√”或打“X”)1.放大器负反馈深度越大,放大倍数下降越多。
()2.由集成稳压电路组成的稳压电源其输出电压是不可调节的。
()3.负反馈能修正信号源的失真。
()4.直流负反馈的作用可以稳定静态工作点。
()5.零点漂移是放大器输出不能为零。
()6.抑制零点漂移最有效的是采用差动放大为输入级。
()7.放大器引入负反馈可以提高电压放大倍数稳定工作状态。
()8.集成运放的基本运算是加法和减法运算。
()三.识读电路(24分,写出电路名称,信号传输方式和所采用的偏置)1. 2.3. 4.5. 6.四.简答(18分)1.指出电路运算功能,并写出运算公式。
(1).(2)(3). (4).2.简述万用表检测电阻的使用方法。
五.计算(10分)1. 求如图所示放大电路的静态工作点和输入,输出电阻,电压放大倍数。
2.如图所示电路已知Rf=120k,U。
=1.5v,Ui=0.5v。
求R1的大小。
参考答案一,1,提高放大电路工作稳定性(降低了电压放大倍数)减小失真展宽通频带改善输入,输出电阻Au/(1+FAu)。

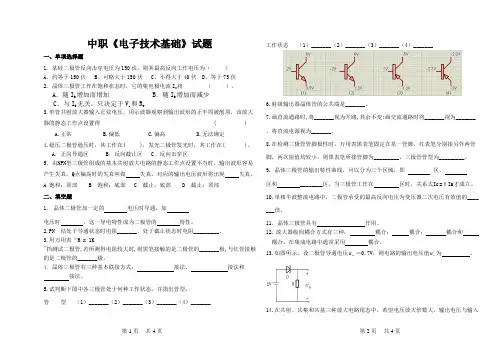

中职《电子技术基础》试题一、单项选择题1.某硅二极管反向击穿电压为150伏,则其最高反向工作电压为()A、约等于150伏B、可略大于150伏C、不得大于40伏D、等于75伏2. 晶体三极管工作在饱和状态时,它的集电极电流IC将()。
A.随I B增加而增加 B.随I B增加而减少C.与I B无关,只决定于V c和R C3.单管共射放大器输入正弦电压,用示波器观察到输出波形的正半周被削顶,该放大器的静态工作点设置得 ( )A.正常B.偏低C.偏高D.无法确定4.稳压二极管稳压时,其工作在( ),发光二极管发光时,其工作在( )。
A.正向导通区 B.反向截止区 C.反向击穿区5、由NPN型三极管组成的基本共射放大电路的静态工作点设置不当时,输出波形容易产生失真,Q点偏高时的失真叫做失真,对应的输出电压波形将出现失真。
A 饱和;顶部B 饱和;底部C 截止;底部D 截止;顶部二、填空题1、晶体二极管加一定的电压时导通,加电压时,这一导电特性成为二极管的特性。
2.PN 结处于导通状态时电阻_______,处于截止状态时电阻_________。
3.用万用表“R x 1K"挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的_______极,与红管接触的是二极管的_______极。
4.晶体三极管有三种基本联接方式:接法、接法和接法。
5.试判断下图中各三极管处于何种工作状态,并指出管型。
管 型 (1)_______(2)_______(3)_______(4)_______ 工作状态 (1)_______(2)_______(3)_______(4)_______6.射级输出器晶体管的公共端是_______。
7.画直流通路时,将_______视为开路,其余不变;画交流通路时将_______视为_______,将直流电源视为_______。
8.在检测三极管管脚极性时,万用表黑表笔固定在某一管脚,红表笔分别接另外两管脚,两次阻值均较小,则黑表笔所接管脚为_________,三极管管型为_________。

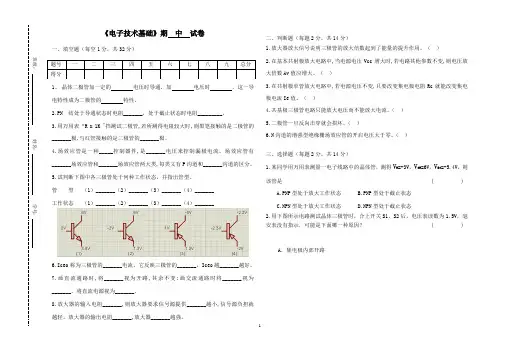

《电子技术基础》期中试卷一、填空题(每空1分,共32分)1、晶体二极管加一定的电压时导通,加电压时,这一导电特性成为二极管的特性。
2.PN 结处于导通状态时电阻_______,处于截止状态时电阻_________。
3.用万用表“R x 1K "挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的_______极,与红管接触的是二极管的_______极。
4.场效应管是一种_____控制器件,是_______电压来控制漏极电流。
场效应管有_______场效应管和_______场效应管两大类,每类又有P沟道和_______沟道的区分。
5.试判断下图中各三极管处于何种工作状态,并指出管型。
管型(1)_______(2)_______(3)_______(4)_______工作状态(1)_______(2)_______(3)_______(4)_______6.Iceo称为三极管的_______电流,它反映三极管的_______,Iceo越_______越好。
7.画直流通路时,将_______视为开路,其余不变;画交流通路时将_______视为_______,将直流电源视为_______。
8.放大器的输入电阻_______,则放大器要求信号源提供_______越小,信号源负担就越轻。
放大器的输出电阻_______,放大器_______越强。
二、判断题(每题2分,共14分)l.放大器放大信号说明三极管的放大倍数起到了能量的提升作用。
()2.在基本共射极放大电路中,当电源电压Vcc增大时,若电路其他参数不变,则电压放大倍数Av值应增大。
()3.在共射极单管放大电路中,若电源电压不变,只要改变集电极电阻Rc就能改变集电极电流Ie值。
()4.共基极三极管电路只能放大电压而不能放大电流。
()5.二极管一旦反向击穿就会损坏。
()6.N沟道的增强型绝缘栅场效应管的开启电压大于零。
()三、选择题(每题2分,共14分)1.某同学用万用表测量一电子线路中的晶体管,测得V E=-3V,V CE=6V,V BC=-5.4V,则该管是 ( )A.PNP型处于放大工作状态B.PNP型处于截止状态C.NPN型处于放大工作状态D.NPN型处于截止状态2.用下图所示电路测试晶体三极管时,合上开关S1、S2后,电压表读数为1.5V,毫安表没有指示,可能是下面哪一种原因? ( )A.集电极内部开路班级:姓名:学号:题号一二三四五六七八九总分得分B. 发射极内部开路C. C、E级间已击穿D. 发射结已击穿3.判断下图所示电路反馈元件Re引进的是 ( )A.交流电压串联负反馈B. 交流电流串联负反馈C. 直流电压串联负反馈D. 直流电流串联负反馈4.下图中Rb是反馈元件,引入的反馈类型是 ( )A.电流并联负反馈B. 电压并联负反馈C. 电流并联正反馈D. 电压并联正反馈5.要求放大电路输入电阻大、输出电阻小,可采用_______。
《电子技术基础及应用》期中考试题姓名___________ 学号_____________ 班级_______一填空题(共8个题每题0.5分共10分)1. PN 结的正向接法是:P区接电源的_______极,N区接电源的_______极。
2.多级放大电路的耦合方式有_______、_______和_______三种。
3、PN结具有_________特性。
4、单半波整流电路中,利用二极管的特性,可以将正弦交流电变成单方向脉动的直流电。
5、二极管的类型按材料分为和。
6、从输出特性曲线可以看出,晶体管有三个工作区域,分别为、和。
晶体管用来放大时,应使发射极处于偏置,集电极处于偏置。
7、在时间上和数值上均作连续变化的电信号称为信号;在时间上和数值上离散的信号叫做信号。
8、直流电源一般可分为_____ ____,______ ___,______ ___稳压电路四部分。
二、选择题(共30个小题,每个小题1分共30分)1. 如果二极管正反向电阻都很小,则该二极管_______A. 正常B. 已被击穿C. 内部短路2. 三极管具有_______作用A. 电压控制B. 电流放大C. 既不是电压控制又不是电流控制3. 三极管的两个PN结都反偏,则该三极管的状态时_______A. 放大B. 截止C. 饱和4. 三极管工作在放大状态时,它的两个PN结必须是_______A. 发射结和集电结同时反偏B.发射结和集电结同时正偏C.发射结正偏,集电结反偏5. 如果一个二极管的正极的电位是5V, 负极的电位是3V,那么该二极管_______A. 正向导通B. 截止C. 击穿6. 当硅二极管加上0.3伏正向电压时,该二极管的状态是______A. 正向导通B. 截止C. 放大7、一个四环电阻的色环颜色依次是紫、红、红、金,此电阻值是()A、7.2KΩB、6.3KΩC、722ΩD、72KΩ8、一个电容器上标注为335,此电容器的容量为()9、3.3PF B、335PF C、3.3μF D、335μF10、P型半导体是在本征半导体中加入微量的()元素构成的。

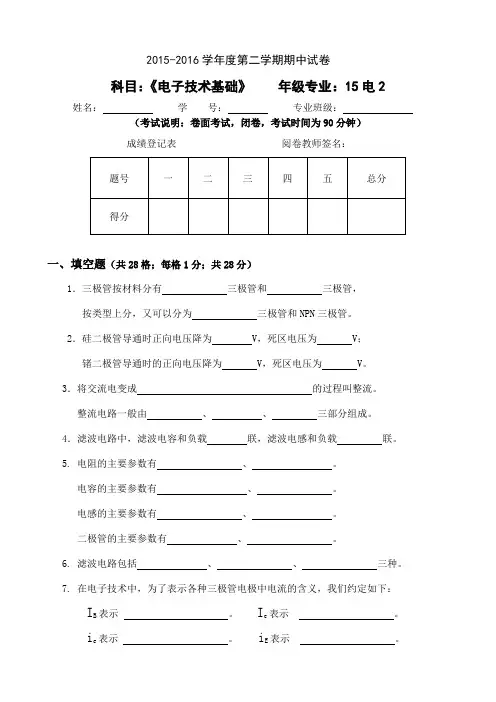

2015-2016学年度第二学期期中试卷科目:《电子技术基础》年级专业:15电2 姓名:学号:专业班级:(考试说明:卷面考试,闭卷,考试时间为90分钟)成绩登记表阅卷教师签名:一、填空题(共28格;每格1分;共28分)1.三极管按材料分有三极管和三极管,按类型上分,又可以分为三极管和NPN三极管。
2.硅二极管导通时正向电压降为 V,死区电压为 V;锗二极管导通时的正向电压降为 V,死区电压为 V。
3.将交流电变成的过程叫整流。
整流电路一般由、、三部分组成。
4.滤波电路中,滤波电容和负载联,滤波电感和负载联。
5. 电阻的主要参数有、。
电容的主要参数有、。
电感的主要参数有、。
二极管的主要参数有、。
6. 滤波电路包括、、三种。
7. 在电子技术中,为了表示各种三极管电极中电流的含义,我们约定如下:I B表示。
I e表示。
i e表示。
i E表示。
二、选择题(共10题;每题2分;共20分)1.在整流电路的负载两端并联一个电容,其输出电压波形脉动的大小将随着电容量的减少而()。
A.增大B.减少C.不变2. 单相桥式整流电容滤波电路中,变压器二次侧电压为50V,则负载电压为()。
A.50VB.60VC.45V3. 单相桥式整流电路接入滤波电容后,输出电压()。
A.增大B.减少C.不变4. 单相桥式整流电路中,每个二极管的平均电流等于()。
A.输出平均电流的1/4B. 输出平均电流的1/2C. 输出平均电流5. 交流电通过单相整流电路后,得到的输出电压是()。
A.交流电B.稳定的直流电C.脉动直流电压6. 测得晶体管IB=30μA时IC=2.4mA,IB=40μA时IC=3mA,则放大系数为()。
A.80B.60C.70 E.1007. 如果PNP型晶体管的发射极电流为1mA,基极电流为20μA,则三极管的集电极电流为()mA。
A. 0.98B. 1.02C. 0.8 E. 1.28. 如果PNP型晶体管的集电极电流为10mA,基极电流为1mA,则三极管的发射极电流为()mA。
秋季期《电子技术基础》期中考试试卷班学号:姓名:1.为了正确选用电阻器,必须了解电阻器的()A.技术参数B.大小C.颜色D.长短2.电阻的单位()A.ΩB.FC.HD.V3.电阻器的额定功率是指电阻器在一定气压和温度下长期连续工作所允许承受的()A.最小功率B.最大功率C.被烧毁功率D.延长寿命功率4.用文字符号表示电阻器的阻值与误差,文字符号有R(Ω)、K、M、G、T,其中R表示()A.(100)欧姆B.千欧(103)C.吉欧(109)D.兆欧(106)5.电阻器的颜色为棕色,它的倍系数是()A.101B.102C.103D.1046.电阻色环颜色误差为±1%的是()A.红B.棕C.金D.银7.测20Ω的电阻器时,应选用()A. R×1挡B. R×10挡C.R×100挡D. R×10K挡8.电阻器阻值在1KΩ到100KΩ之间,标注单位为()A. KB. M C . KM D. MΩ9.102表示标称容量为()A. 102PB. 100PC.1000PD.120P10.6K8表示电阻器的阻值为()A.6800Ω B. 680Ω C. 68Ω D. 68000Ω11.电路的组成不包括()A.电源B.负载C.导线D.电动机12.电路中的主要物理量不包括( )A.电流B.电动机C.电位与电压D.电动势二、填空题(每空3分,共30分)1.常用的电工电子测量仪表主要有:、、、兆欧表、钳形电流表、功率表、电度表。
2.导体电阻的阻值不仅与导体自身的材料有关,而且与导体的长度成,与导体的横截面积成。
3.欧姆定律说明,流经负载的电流I与加在电路两端的电压成,与电路的电阻R成,用公式可表示为I= 。
4.电路的工作状态有三种,即开路、和。
三、判断题(把正确答案填在答题卡内.正确的打上√ , 错误的打上×,共15分)1.通路是指电路在正常工作情况下,电能从电源的一端流出,经负载后回到电源的另一端,构成闭合回路的状态。
《电子技术基础》期中考试试卷A 答案一、填空题(本大题30分,每空1分)1. 空穴 电子 注:(顺序可换) 漂移 扩散2. 雪崩 齐纳 注:(顺序可换)3. 电流 电压 栅极 源极 漏极4. 共基极 共集电极 共集电极5. 低通滤波器 高通滤波器 带通滤波器 带阻滤波器 注:(顺序可换)6. 0.707 37. 五 三8. 小 大9.AFA+1 1|1|>+AF 1|1|>>+AF10. 饱和 放大 截止 注:(顺序可换)二、选择题(本大题20分,每题2分)1. D2. A3. A4. B5. D6. C7. B8. D9. B 10. C三、本大题10分解: o i id x F x x ⋅-=11 (2分)111A x x id o ⋅= (4分) o o id x F x x ⋅-=212 (6分) 22A x x id o ⋅= (8分)所以22121211F A F A A A A x x i o ++= (10分) 四、本大题10分解:在0=t 时,0)0(=O v ,当s t μ401=时,V V t RC v t v S O 81051010104010)(93611=⨯⨯⨯⨯⨯--=-=-- (4分) 当s t μ1201=时,V V V t t RC v t v t v S O O 0105101010)40120(58)()()(9361212=⨯⨯⨯⨯-⨯-=--=-- (8分)输出电压O v 的波形如下图所示: (10分)sμ0五、本大题15分解:(1)A R R U V I eb BEQ CC BQ μβ3.31)1(≈++-=, mA I I BQ CQ 878.1≈=βV R R I V U e C EQ CC CEQ 488.4)(≈+-≈ (3分) (2)Ω≈++='67.93026)1(EQb b be I mVr r β, Ω≈=8.927//be b i r R R 95)//(-≈-=beL c ur R R A β&, Ω==k R R c o 3 (9分) (3)设:mV U s 10=(有效值),则: mV U R R R U s is ii 2.3≈⋅+=, mV U A U iu o 304||≈=& 若C 3开路,则Ω≈++=k R r R R e be b i 3.51])1(//[β, 5.1//-=-≈e L c uR R R A & mV U R R R U s is ii 6.9≈⋅+=, mV U A U iu o 4.14||≈=& (15分) 六、本大题15分解:mV v o 10424)5(62451=⨯--⨯-= (5分) mV v o 4)441(]363)12(3636[2-=+⨯+⨯-++⨯= (10分)mV v o 725)1261(6126)4(12610-=--=+⨯+⨯-+⨯-= (15分)。
2014-2015学年第一学期《电子技术基础》期中考试卷班级:姓名:学号:得分:一、填空题(每空格1分,共30 分)1、半导体材料通常有、锗和砷等。
2、P型半导体中多数载流子是,少数载流子是。
3、PN结加正向电压时________,加反向电压时________,这种特性称为PN结的单向导电性。
4、硅二极管的死区电压约为左右,锗二极管的死区电压约为0.1V-0.2V。
5、已知三极管的发射极电流IE=3000uA ,基极电流IB=50uA,则集电极电流IC=。
6、三极管有三个管脚,分别称为、、。
7、整流是指将变换为的过程,常见的整流电路有整流电路、整流电路和单相全波整流电路三种。
8、稳压管二极管正常工作时须工作在状态。
9、三极管工作时通常有、、三种工作状态。
10、半导体三极管又称双极型三极管,它是利用输入电流控制输出电流的半导体器件,称为器件;场效应管是利用输入电压产生的电场效应控制输出电流的半导体器件,称为器件。
11、放大器无信号输入时的直流工作状态称为________,给放大器设置合适的静态工作点是为了__ ______。
12、已知某三极管的IB1=10uA时,IC1=0.8mA,当IB2=30uA时,IC2=2.4mA,求该三极管的β值为,若IB3=60uA,那么IC3= 。
13、画交流通路时,是把较大的和视为短路,画直流通路时是把视为开路。
14、半波整流电路中,若变压器次级电压为V2=10V,那么负载两端电压V0= 。
15、在单向半波整流电路负载两端并接滤波电容时,输出电压平均值=oV________2V;在桥式整流电路负载两端并接滤波滤波电容时,输出电压平均值=oV________2V。
二、判断题(每题2分,共10分)()1、二极管是非线性器件。
()2、将脉动直流电变换为平滑直流电的过程称为滤波。
()3、PNP型三极管一定是硅管,NPN型三极管是锗管。
()4、分压式偏置放大电路的静态工作点会随温度的变化而发生很大的变化。
《电子技术基础》期中考试试卷(数字部分)《电子技术基础》期中考试试卷(数字部分)(时间:60分钟;满分:100分)姓名班号罚球一、填空:(每空1分,共24分)1、整流电路存有三种,分别存有整流、整流和整流。
其促进作用就是将电变为电。
2、二极管主要特性是,即二极管加正向电压,加反向电压。
二极管的正向压降大约为v。
3、三极管存有三极二结,三极分别就是极、极、极。
二结分别是结和结。
4、三极管饱和和导通状态相当于开关的状态,截止状态相当于状态。
5、根据半导体基片材料不同,三极管可分为型和型两大类。
6、放大器无信号输入时的直流工作状态叫做____________。
7、在数字电路中最基本的逻辑门存有,,。
“1”则表示“0”则表示就是正逻辑;“1”则表示低电平,“0”则表示高电平就是正数逻辑。
二、判断下列公式或定律是否正确。
(每个1分共5分)1、a+ab=a()2、()4、ab+ac+bc=ab+ac()三、写出下列逻辑代数基本公式的结果。
(每个1分,共8分)a+0=;a+1=;a0=;a1=;a+a=;aa=;;。
四、完成下面表格:(每空1分,共13分)门电路基本量逻辑符号逻辑函数式逻辑功能与门y=ab或门y=a+b非门存有0出来1;存有1出来0与非门或非门异或门五、逻辑图与逻辑函数式的互换。
1、图画出来逻辑函数的逻辑图。
(4分后)姓名班号2、写下右图右图电路的逻辑表达式。
(6分后)六、计算题。
(16分,要求格式正确,要有计算过程)1、二――十进制计算。
(2×2=4分)①[1111]2=②[10101]2=2、十――二进制排序。
(2分后)[3625]10=3、八――十进制排序。
(2分后)[3625]8=4、十――八进制计算。
(2分)[3625]10=5、十六――十进制计算。
(2分)[3bc5f]16=6、十――十六进制排序。
(2分后)[3625]10=7、二――十六进制计算。
(2分)[1111000100001011]2=七、根据下题图逻辑符号和输出波形,先行分别图画出来适当的输入波形。
《电子技术基础》期中考试试题班级________ 姓名________一、填空题(每空2分,共44分)1、晶体管的输出特性主要分为3个区域,即______________、______________、______________。
2、使晶体管工作于放大状态的外部条件是发射结______________,集电结______________。
3、场效应管是一种______________控制器件。
4、反馈放大器是由______________和______________两部分电路组成。
5、放大电路有共______________、共______________、共______________三种组态。
6、在放大电路中,当输入信号一定时,静态工作点Q设置太低将产生______________失真;设置太高,将产生______________失真。
7、差动放大器中的差模输入是指两输入端各加大小_________、相位_________的信号;共模输入是指两输入端各加大小_________、相位_________的电压信号。
8、理想集成运放的Auo=____________;ri=___________;ro=_____________。
9、乙类功率放大器会产生一种被称为___________失真的非线性失真现象。
为了消除这种失真,应使乙类功率放大器工作在______________状态。
二、选择题(每小题2分,共20分)1、在下图所示电路中,()图的指示灯不亮。
A B C D2、由理想二极管组成的的两个电路中,它们的输出电压分别是()A、UR1=0 UR2=0B、UR1=0 UR2=8vC、UR1=8v UR2=0D、UR1=8v UR2=8v3、PNP型晶体管处于放大状态时,各极正确的电位关系是()A、Vc>Ve>VbB、Vc>Vb>V eC、Vc<Vb<Ve4、在理想情况下甲类功率放大器的效率为();乙类功率放大器的效率为()。
《电子技术基础》试卷+答案一、填空题(每空1分,共35分)1.一个良好的差动放大电路,对_________信号有放大作用,对_______信号有抑制能力。
2.两个大小相等,极性________的输入信号称为共模信号;两个大小相等,极性_______的信号称为差模信号。
3.理想运放的输入电流I i≈、两输入端电位差V P-V N≈。
4.理想集成运放的开环放大倍数为;差模输入电阻为。
5.功率放大器按工作点在交流负载线上的位置分类有____________类功放、____________类功放和____________类功放电路。
6.运算放大器的两个输入端分别为和,前者的极性和输出端极性相反;后者的极性和输出端性相同。
7.与门电路的逻辑表达式为,或门电路的逻辑表达式为,非门电路的逻辑表达式为。
8.数字逻辑电路中三种基本逻辑关系是、和,能实现这三种逻辑关系的电路分别是、和。
9.逻辑电路的两种逻辑体制中,正逻辑的高电平用表示,低电平用表示;负逻辑的高电平用表示,低电平用表示。
10.TTL与非门LS00集成门电路电源电压V CC为_______V。
门槛电压V T为_______V。
11.三态门除了高电平、低电平两个状态外,还有第三个状态,这第三个状态常称为____________12.CMOS电路是由________管和_________管组成的互补电路。
CMOS电路的主要优点是_________、__________、____________、_____________。
二、选择题(每题2分,共20分)1、与乙类功放电路比较,甲乙类功放电路的主要优点是( )。
A.放大倍数大B.效率高C.无交越失真D.无法比较2、差分放大电路主要特点是()。
A.放大倍数非常大B.电路左、右结构完全对称C.电路左、右结构完全对称,并且静态工作点不同D.电路左、右互补,完成对一个正弦波的放大作用3、集成运放输入级一般采用的电路是()。
电子技术基础期中测试您的姓名: [填空题] *_________________________________班级 [填空题] *_________________________________1. PN结正向偏置是指()。
[单选题] *A.P区接电源的负极,N区接电源的正极B.P区接电源的正极,N区接电源的负极(正确答案)C.P区和N区均接电源的正极D.P区和N区均接电源的负极2. 三极管放大的实质,实际上就是()。
[单选题] *A.将小能量换成大能量B.将低电压放大成高电压C.用较小的电流控制较大的电流(正确答案)D.将高电压转换成低电压3. 三极管是一种()半导体器件。
[单选题] *A.电压控制的B.电流控制的(正确答案)C.既是电压又是电流控制的D.功率控制的4. 影响放大器工作点稳定的主要因素是()变化。
[单选题] *A.温度(正确答案)B.穿透电流C.频率D.电压5. 当硅二极管加上0.4V的正向电压时,该二极管相当于()。
[单选题] *A.很小的电阻B.很大的电阻(正确答案)C.短路D.断路6. 欲使放大器净输入信号削弱,应采用的反馈类型为()。
[单选题] *A.串联反馈B.正反馈C.负反馈(正确答案)D.并联反馈7. 三极管的伏安特性是指它的()。
[单选题] *A.输入特性B.输出特性C.输入特性和输出特性(正确答案)D.以上都不是8. 放大器的静态是指()。
[单选题] *A.输入信号为零(正确答案)B.输出信号为零C.输入、输出信号均为零D.输入、输出信号均不为零9. 射极输出器是典型的()放大器。
[单选题] *A.电压并联负反馈B.电压串联负反馈(正确答案)C.电流串联负反馈D.电流并联负反馈10. PN结的最大特点是具有()。
[单选题] *A.导电性B.绝缘性C.单向导电性(正确答案)D.负载性11. 硅二极管加正向电压()。
[单选题] *A.立即导通B.超过0.3V导通C.超过0.7V导通D.超过死区电压导通(正确答案)12. 共集电极放大电路的特点是()。
2020—2021学年春季学期信息与计算科学专业《电子技术基础》期中考试题试卷 (卷二)一、单项选择题。
1.三类负荷对供电可靠性的要求是( )。
A. 任何时候都不能突然停电; B. 一般情况下不能突然停电; C. 可以随时突然停电; 2.磁电式电工仪表一般用来测量( )电流、电压。
A .交流; B .直流; 3.感应式电工仪表一般用来测量( A )。
A .电能量; B .电功率; 4.电磁式仪表的优点是( )测量直流,( )测量交流。
A .能; B .不能; 5.二进制数01111转换为十进制数为( A )。
A .15;院(系) 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………B.21;C.18;6.8421BCD码0111表示十进制数为( B )。
A.8;B.7;C.42;7.欲表示十进制数的8个数码,需要二进制数码的位数是( B )。
A.2位;B.3位;C.4位;8.逻辑函数式A+AC,化简后结果是( )。
A.C;B.A;C.AC;9.逻辑函数式F=ABC+ABC的逻辑值为( )。
A.0 ;B.1;C.ABC;10.基本RS触发器电路中,触发脉冲消失后,其输出状态( B )。
A.恢复原状态;B.保持原状态;C.出现新状态;11.三输入D 、E 、F 或门的逻辑表达式为( A )。
A .D+E+F ;B . D+E ;C .F ED ++;12.触发器的状态是Q=1,Q =0,称为( A )。
A .”1”态;B .”0”态;C .两个都不是;13.JK 触发器,当J=0,K=1时,其输出状态是( A )。
A .Q=0;B .Q=1;C .不确定;14.功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为( )。
A.一次击穿;B.二次击穿;C.临界饱和;D.反向截止;15.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( );A.大功率三极管;B.逆阻型晶闸管;C.双向晶闸管;D.可关断晶闸管;16.在晶闸管应用电路中,为了防止误触发应将幅值限制在不触发区的信号是( );A.干扰信号;B.触发电压信号;C.触发电流信号;D.干扰信号和触发信号;17.当晶闸管承受反向阳极电压时,不论门极加何种极性触发电压,管子都将工作在( );A.导通状态;B.关断状态;C.饱和状态;D.不定;18.单相半波可控整流电阻性负载电路中,控制角α的最大移相范围是( );A. 90°;B. 120°;C. 150°;D. 180°;19.单相全控桥大电感负载电路中,晶闸管可能承受的最大正向电压为( );A. U2;B. U2;C. 2U2;D. U2;20.单相全控桥电阻性负载电路中,晶闸管可能承受的最大正向电压为( );A. U2;B. 2U2;C. U2;D. U2;21.单相全控桥式整流大电感负载电路中,控制角α的移相范围是( );A. 0°~90°;B. 0°~180°;C. 90°~180°;D. 180°~360°;22.单相全控桥反电动势负载电路中,当控制角α大于不导电角δ时,晶闸管的导通角θ=( );A.π-α;B.π+α;C.π-δ-α;D.π+δ-α;23.对于三相半波可控整流电路,换相重叠角γ与哪几个参数有关( );A. α负载电流Id以及变压器漏抗XC;B. α以及负载电流Id;C. α和U2;D. α和U2以及变压器漏抗XC;24.三相半波可控整流电路的自然换相点是( );A.交流相电压的过零点;B.本相相电压与相邻相电压正半周的交点处;C.比三相不控整流电路的自然换相点超前30°;D.比三相不控整流电路的自然换相点滞后60°;25.可在第一和第四象限工作的变流电路是( );A.三相半波可控变电流电路;B.单相半控桥;C.接有续流二极管的三相半控桥;D.接有续流二极管的单相半波可控变流电路;26.快速熔断器可以用于过电流保护的电力电子器件是( );A. 功率晶体管;B. IGBT;C. 功率MOSFET;D. 晶闸管;27.若增大SPWM逆变器的输出电压基波频率,可采用的控制方法是( );A.增大三角波幅度;B.增大三角波频率;C.增大正弦调制波频率;D.增大正弦调制波幅度;28.采用多重化电压源型逆变器的目的,主要是为( );A.减小输出幅值;B.增大输出幅值;C.减小输出谐波;D.减小输出功率;29.电流型逆变器中间直流环节贮能元件是( );A.电容;B.电感;C.蓄电池;D.电动机;30.把电力系统中实施电能远距离传输的环节叫做()。
2014-2015学年第一学期《电子技术基础》期中考试卷
班级:姓名:学号:得分:
一、填空题(每空格1分,共30 分)
1、半导体材料通常有、锗和砷等。
2、P型半导体中多数载流子是,少数载流子是。
3、PN结加正向电压时________,加反向电压时________,这种特性称为PN结的单向导电性。
4、硅二极管的死区电压约为左右,锗二极管的死区电压约为0.1V-0.2V。
5、已知三极管的发射极电流IE=3000uA ,基极电流IB=50uA,则集电极电流IC=。
6、三极管有三个管脚,分别称为、、。
7、整流是指将变换为的过程,常见的整流电路有整流电路、
整流电路和单相全波整流电路三种。
8、稳压管二极管正常工作时须工作在状态。
9、三极管工作时通常有、、三种工作状态。
10、半导体三极管又称双极型三极管,它是利用输入电流控制输出电流的半导体器件,称为
器件;场效应管是利用输入电压产生的电场效应控制输出电流的半导体器件,称为器件。
11、放大器无信号输入时的直流工作状态称为________,给放大器设置合适的静态工作点是
为了__ ______。
12、已知某三极管的IB1=10uA时,IC1=0.8mA,当IB2=30uA时,IC2=2.4mA,求该三极管的β值为,若IB3=60uA,那么IC3= 。
13、画交流通路时,是把较大的和视为短路,画直流通路时是
把视为开路。
14、半波整流电路中,若变压器次级电压为V2=10V,那么负载两端电压V0= 。
15、在单向半波整流电路负载两端并接滤波电容时,输出电压平均值
=
o
V
________2
V
;在桥
式整流电路负载两端并接滤波滤波电容时,输出电压平均值
=
o
V
________2
V。
二、判断题(每题2分,共10分)
()1、二极管是非线性器件。
()2、将脉动直流电变换为平滑直流电的过程称为滤波。
()3、PNP型三极管一定是硅管,NPN型三极管是锗管。
()4、分压式偏置放大电路的静态工作点会随温度的变化而发生很大的变化。
()5、放大器是有源电路,放大信号所需要的能量来源是电源,晶体管本身并不能提
供能量。
三、选择题(每题3分,共10题,共30分)
()1、硅材料二极管正向导通时,则该二极管的管压降约为。
A. 0.2V
B.0.3V
C. 0.7V
()2、下图中二极管是否导通。
A、导通
B、截止
C、不定
()3、三极管工作时各极对地电位如右图所示,那么该三极
管工作在状态。
A.放大
B.饱和
C.截止
()4、三极管的放大倍数
β为。
A.
C
B
I
I
β
∆
=
∆
B.
E
B
I
I
β
∆
=
∆
C.
B
C
I
I
β
∆
=
∆
()5、在固定偏置放大电路中,基极电阻Rb的作用是。
A.放大电流
B.调节偏置电流IBQ
C.把放大的电流转换成电压
D.防止输入信号被短路
()6、两只硅稳压管的稳压值分别为8V和7.5V,将它们串联使用,可获得的四种稳压
值是。
A. 15.5V 7.7V 7.2V 0.6V
B. 15.5V 8.3V 7.8V 1.4V
C. 15.5V 7.3V 6.8V 1.4V
D. 15.5V 8.7V 8.2V 1.4V ()7、如图所示为单相桥式整流电路中,负载
RL1上获得电压V01为。
A.12V
B.-12V
C.9V
D.-9V
()8、桥式整流电路工作时最多有几只二极
管导通。
A.1只 B.2只 C.3只
()9、某半波整流电路,整流后输出电压为4.5V,现有如下二极管,不能用于该整流电路的为。
A.击穿电压为10V B.击穿电压为15V C.击穿电压为20V
()10、某电路图如下图所示,二极管VD是导通的时间长还是截止的时间长?
A、导通的时间长
B、截止的时间长
C、一样长
四、计算题(每题10分,共2题,共20分)
1、电路如下图所示,其中电阻R为4KΩ,分析各二极管是导通还是截止?并求出AO两点间的电压VAO(二极管正向电阻为0,反向电阻为∞,即二极管为理想二极管,判断二极管是否导通时要说明判断依据)
2、如图所示放大电路,已知β=50,Rc=RL=2kΩ,Rb1=20kΩ,Rb2=10kΩ,Re=3.3 k Ω,rbe=1kΩ,Vcc=12V。
试求:
⑴画出交流通路和直流通路;
⑵计算静态工作点;
⑶求ri和rO;
⑷求电压放大倍数Av;
参考答案
一、填空题
1、硅
2、空穴、自由电子。
3、导通、截止
4、0.5V
5、2.95mA(2950uA)
6、基极、发射极、集电极
7、交流电、脉动直流电、单向半波、单向桥式
8、反向击穿。
9、放大、饱和、截止。
10、电流控制型、电压控制型。
11、静态、防止信号在传输过程中的非线性失真。
10、射极输出器、大、小、略小于1。
11、电容、直流电源,电容。
12、80,4.8mA
13、电容、直流电源、电容
14、4.5V
15、1、1.2
二、判断题
1、√,
2、⨯,
3、⨯,
4、⨯,
5、√
三、选择题
1、C.
2、B.
3、A.
4、A.
5、B .
6、D.
7、C.
8、B.
9、A. 10、B.
四、计算题
1、解:VD1导通、VD2截止,V A0=0V
2、⑴⑵2
12
10
124
2010
b
BQ cc
b b
R
V V V
R R
=⋅=⋅=
++
()
40.7
1
3.3
BQ BEQ
CQ EQ
e
V V
I I
R
--
≈===(mA)
1
0.02
50
CQ
BQ
I
Iμ
β
===(mA)=20(A)
121213.3 6.7 CEQ cc CQ c EQ e
V V I R I R V =--=-⋅-⋅=()
⑶
1
i b
r R
=∥
2b
R∥
be
r= 20∥10∥1≈1(kΩ)
2
o c
r R
≈=(kΩ)
⑷
5022
50
1
c L
v
be
R R
A
r
β
=-=-=-
()()。
