PWM电机调速控制

PWM调速系统的基本原理PWM调速系统是一种通过改变信号的占空比来调节输出功率的电子调速系统。

它广泛应用于电机驱动、电源调节等领域。

PWM调速系统的基本原理是将输入电压转换为一系列具有不同占空比的脉冲信号，通过调节脉冲信号的占空比来改变输出功率。

1.输入电压转换：在PWM调速系统中，通常会使用电压转换器（如升压、降压或倒置转换器）将输入电压转换为适合于驱动电机的电压。

这个电压转换过程可以通过各种电力电子器件（如晶体管、二极管、开关等）来实现。

2.脉冲调宽：PWM调速系统将所需输出功率转换为一系列具有不同占空比的脉冲信号。

占空比是指脉冲信号中高电平时间与周期时间的比值。

占空比越大，输出功率越大。

3.开关控制：脉冲信号通过开关器件（如晶体管或开关管）来控制。

当脉冲信号处于高电平时，开关器件导通，输出电压施加到负载上；当脉冲信号处于低电平时，开关器件关断，输出电压为0。

4.滤波：PWM调速系统通过使用滤波器将开关器件的脉冲输出转换为平滑的输出信号。

滤波器通常是由电感、电容组成的低通滤波器。

它的作用是去除脉冲信号中的高频成分，使输出电压更加平稳。

5.反馈调节：PWM调速系统通常会采用反馈调节来实现稳定输出功率。

通过传感器或测量信号，系统可以监测到负载电流、电压或转速等参数，并将这些信号反馈给控制器。

控制器会根据反馈信号来调整脉冲信号的占空比，使输出功率保持在所需水平。

6.控制策略：控制器根据反馈信号进行适当的计算和决策，以调整脉冲信号的占空比。

常用的控制策略包括比例控制、积分控制、微分控制和PID控制等。

它们旨在使系统输出尽可能接近期望值，并具有良好的稳定性和动态性能。

总结来说，PWM调速系统通过将输入电压转换为具有不同占空比的脉冲信号，并通过滤波和反馈调节来实现对输出功率的精确控制。

该系统具有调节范围广、动态响应快、效率高等优点，因此在现代电子调速领域得到了广泛的应用。

毕业设计论文PWM 控制直流机电调速脉宽调制(PWM)控制技术，是利用半导体开关器件的导通和关断，把直流电压变成电压脉冲序列，并控制电压脉冲的宽度和脉冲序列的周期以达到变压变频目的的一种控制技术。

PWM 控制技术广泛地应用于开关稳压电源，不间断电源(UPS)，以及交直流电动机传动等领。

本文阐述了 PWM 变频调速系统的基本原理和特点，并在此基础上给出了一种基于 Mitel SA866DE 三相 PWM 波形发生器和绝缘栅双极功率晶体管(IGBT)的变频调速设计方案。

直流电动机具有优良的调速特性,调速平滑、方便, 调速范围广;过载能力大,能承受频繁的冲击负载,可实现频繁的无级快速起动、制动和反转;能满足生产过程自动化系统各种不同的特殊运行要求，在许多需要调速或者快速正反向的电力拖动系统领域中得到了广泛的应用。

直流电动机的转速调节主要有三种方法：调节电枢供电的电压、减弱励磁磁通和改变电枢回路电阻。

针对三种调速方法，都有各自的特点，也存在一定的缺陷。

例如改变电枢回路电阻调速只能实现有级调速，减弱磁通虽然能够平滑调速，但这种方法的调速范围不大，普通都是配合变压调速使用。

所以，在直流调速系统中，都是以变压调速为主。

其中，在变压调速系统中，大体上又可分为可控整流式调速系统和直流PWM 调速系统两种。

直流 PWM 调速系统与可控整流式调速系统相比有下列优点:由于PWM 调速系统的开关频率较高 ,仅靠电枢电感的滤波作用就可获得平稳的直流电流 , 低速特性好，稳速精度高，调速范围宽，可达1：10000 摆布;同样,由于开关频率高, 快速响应特性好,动态抗干扰能力强,可以获得很宽的频带;开关器件只工作在开关状态,主电路损耗小,装置效率高;直流电源采用不控整流时，电网功率因数比相控整流器高。

正因为直流 PWM 调速系统有以上的优点，并且随着电力电子器件开关性能的不断提高,直流脉宽调制( PWM) 技术得到了飞速的发展。

pwm调速原理
PWM调速原理是指通过改变电路的占空比来实现电机的调速。

利用PWM信号的特性，即信号的占空比与其平均值成正比，
可以实现对电机的控制。

在PWM调速中，信号的周期固定不变，但占空比可以根据需
要进行调节。

占空比是指PWM信号中高电平部分所占的比例。

当占空比较小时，电机得到的平均电压较低，电机转速较慢；当占空比较大时，电机得到的平均电压较高，电机转速较快。

通过改变PWM信号的占空比，可以按照所需的转速控制电机
的转动。

具体控制的步骤如下：
1. 通过控制器产生一个固定频率的PWM信号。

2. 通过改变PWM信号的占空比，控制电机得到的平均电压大小。

3. 根据需要的转速，调整PWM信号的占空比大小。

4. 将PWM信号经过功率放大电路放大后，作用于电机。

5. 根据PWM信号的占空比大小，电机得到相应的平均电压，
实现调速。

通过PWM调速原理，可以实现对电机的精确控制。

由于
PWM信号的频率是固定的，因此可以通过改变占空比来调整
电机的转速，实现电机的调速功能。

同时，调速过程中只需要改变PWM信号的占空比，不需要改变信号的频率，因此可以
节省系统资源。

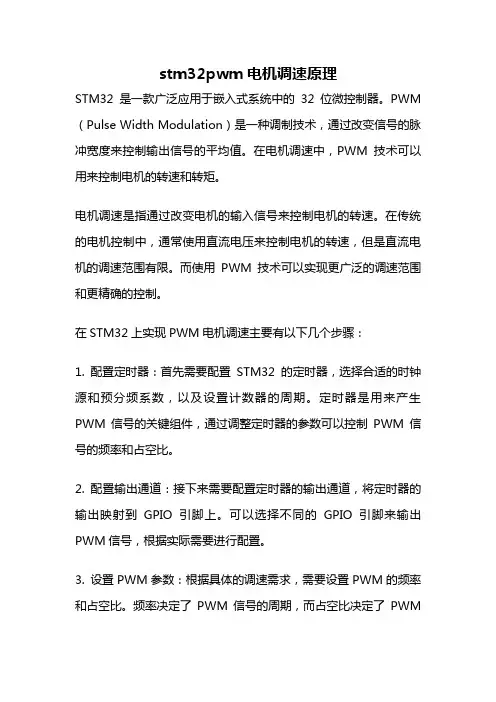

stm32pwm电机调速原理STM32是一款广泛应用于嵌入式系统中的32位微控制器。

PWM （Pulse Width Modulation）是一种调制技术，通过改变信号的脉冲宽度来控制输出信号的平均值。

在电机调速中，PWM技术可以用来控制电机的转速和转矩。

电机调速是指通过改变电机的输入信号来控制电机的转速。

在传统的电机控制中，通常使用直流电压来控制电机的转速，但是直流电机的调速范围有限。

而使用PWM技术可以实现更广泛的调速范围和更精确的控制。

在STM32上实现PWM电机调速主要有以下几个步骤：1. 配置定时器：首先需要配置STM32的定时器，选择合适的时钟源和预分频系数，以及设置计数器的周期。

定时器是用来产生PWM信号的关键组件，通过调整定时器的参数可以控制PWM信号的频率和占空比。

2. 配置输出通道：接下来需要配置定时器的输出通道，将定时器的输出映射到GPIO引脚上。

可以选择不同的GPIO引脚来输出PWM信号，根据实际需要进行配置。

3. 设置PWM参数：根据具体的调速需求，需要设置PWM的频率和占空比。

频率决定了PWM信号的周期，而占空比决定了PWM信号高电平的时间占比。

通过调整这两个参数，可以控制电机的转速。

4. 编写PWM控制代码：利用STM32的开发环境，编写相应的PWM控制代码。

在代码中，需要设置定时器的工作模式和触发方式，以及PWM参数和输出通道的映射关系。

同时，还需要编写相应的控制逻辑，根据实际需求调整PWM参数，从而实现电机的调速控制。

5. 调试和优化：在编写完PWM控制代码后，需要进行调试和优化。

可以通过连接电机和相应的驱动电路，观察电机的转速和转矩变化，以及PWM信号的波形。

根据实际情况进行调整，优化PWM参数和控制逻辑，以达到更好的调速效果。

总结起来，STM32的PWM电机调速原理主要是利用定时器和输出通道来产生PWM信号，通过调整频率和占空比来控制电机的转速。

通过编写相应的PWM控制代码，可以实现电机的精确调速控制。

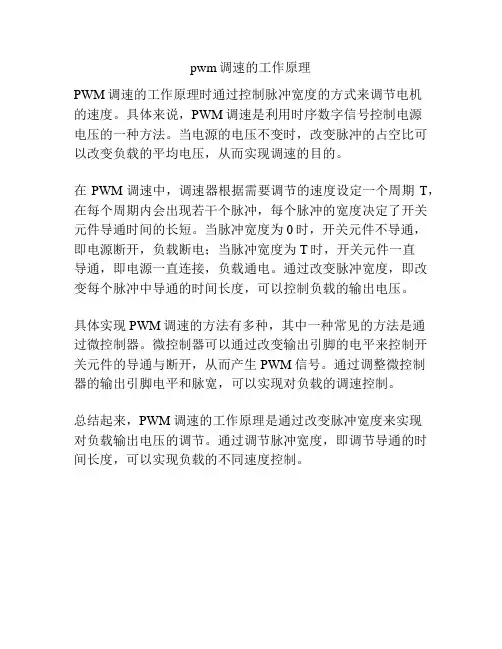

pwm调速的工作原理
PWM调速的工作原理时通过控制脉冲宽度的方式来调节电机
的速度。

具体来说，PWM调速是利用时序数字信号控制电源
电压的一种方法。

当电源的电压不变时，改变脉冲的占空比可以改变负载的平均电压，从而实现调速的目的。

在PWM调速中，调速器根据需要调节的速度设定一个周期T，在每个周期内会出现若干个脉冲，每个脉冲的宽度决定了开关元件导通时间的长短。

当脉冲宽度为0时，开关元件不导通，即电源断开，负载断电；当脉冲宽度为T时，开关元件一直
导通，即电源一直连接，负载通电。

通过改变脉冲宽度，即改变每个脉冲中导通的时间长度，可以控制负载的输出电压。

具体实现PWM调速的方法有多种，其中一种常见的方法是通
过微控制器。

微控制器可以通过改变输出引脚的电平来控制开关元件的导通与断开，从而产生PWM信号。

通过调整微控制
器的输出引脚电平和脉宽，可以实现对负载的调速控制。

总结起来，PWM调速的工作原理是通过改变脉冲宽度来实现
对负载输出电压的调节。

通过调节脉冲宽度，即调节导通的时间长度，可以实现负载的不同速度控制。

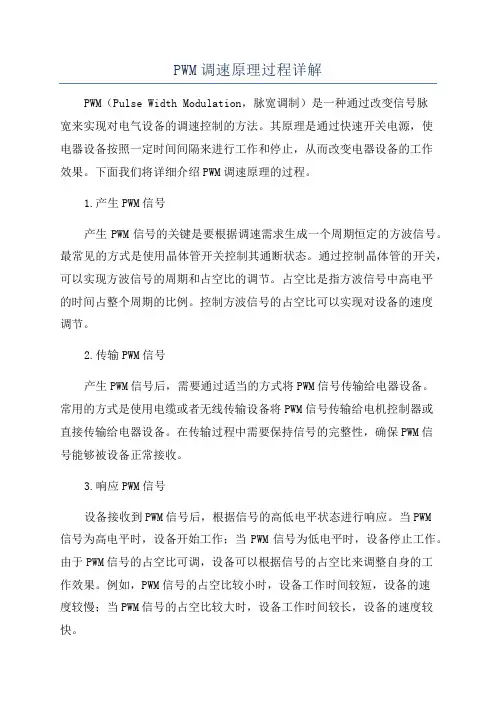

PWM调速原理过程详解PWM（Pulse Width Modulation，脉宽调制）是一种通过改变信号脉宽来实现对电气设备的调速控制的方法。

其原理是通过快速开关电源，使电器设备按照一定时间间隔来进行工作和停止，从而改变电器设备的工作效果。

下面我们将详细介绍PWM调速原理的过程。

1.产生PWM信号产生PWM信号的关键是要根据调速需求生成一个周期恒定的方波信号。

最常见的方式是使用晶体管开关控制其通断状态。

通过控制晶体管的开关，可以实现方波信号的周期和占空比的调节。

占空比是指方波信号中高电平的时间占整个周期的比例。

控制方波信号的占空比可以实现对设备的速度调节。

2.传输PWM信号产生PWM信号后，需要通过适当的方式将PWM信号传输给电器设备。

常用的方式是使用电缆或者无线传输设备将PWM信号传输给电机控制器或直接传输给电器设备。

在传输过程中需要保持信号的完整性，确保PWM信号能够被设备正常接收。

3.响应PWM信号设备接收到PWM信号后，根据信号的高低电平状态进行响应。

当PWM信号为高电平时，设备开始工作；当PWM信号为低电平时，设备停止工作。

由于PWM信号的占空比可调，设备可以根据信号的占空比来调整自身的工作效果。

例如，PWM信号的占空比较小时，设备工作时间较短，设备的速度较慢；当PWM信号的占空比较大时，设备工作时间较长，设备的速度较快。

需要注意的是，PWM调速原理的精度和控制效果受到PWM信号的频率、占空比和传输质量的影响。

较高的频率可以提高控制精度，较高的占空比可以提供更大的速度范围，良好的传输质量可以确保PWM信号的稳定性和准确性。

总体来说，PWM调速原理通过改变信号脉宽来实现对电器设备的调速控制。

通过产生PWM信号、传输PWM信号和响应PWM信号三个步骤，实现了对设备的速度调节。

这种调速控制方法在工业生产和家用电器领域得到广泛应用，提高了设备的灵活性和效率。

PWM直流电机调速系统设计PWM（脉宽调制）直流电机调速系统设计是通过改变电机输入电压的有效值和频率，以控制电机转速的一种方法。

本文将介绍PWM直流电机调速系统的原理、设计过程和实施步骤。

一、PWM直流电机调速系统原理1.电机：PWM直流电机调速系统使用的电机一般是带有永磁励磁的直流电机，其转速与输入电压成正比。

2.传感器：传感器主要用于检测电机转速和转速反馈。

常用的传感器有霍尔传感器和编码器。

3.控制器：控制器通过接收传感器反馈信号，并与用户输入信号进行比较来调整电机输入电压。

控制器一般包括比较器、计数器、时钟和PWM 发生器。

4.功率电源：功率电源负责提供PWM信号的电源。

PWM直流电机调速系统的工作原理是：先将用户输入转速转化为电压信号，然后通过比较器将输入信号与传感器反馈信号进行比较，再将比较结果输入给计数器，由计数器根据输入信号的边沿通过时钟控制PWM发生器，最后通过功率电源提供PWM信号给电机。

二、PWM直流电机调速系统设计过程1.确定电机类型和参数：根据实际需要确定使用的直流电机类型和技术参数，包括额定电压、额定转速、功率等。

2.选择传感器：根据调速要求选择合适的传感器，常用的有霍尔传感器和编码器。

3.设计控制器：根据电机类型和传感器选择合适的控制器，设计比较器、计数器、时钟和PWM发生器电路，并进行连线连接。

4.设计功率电源：根据控制器和电机的电压和电流要求设计适当的功率电源电路。

5.总结设计参数：总结所选器件和电路的技术参数，确保设计完整。

三、PWM直流电机调速系统实施步骤1.进行电路连线：根据设计图将所选器件和电路进行连线连接，包括控制器、传感器、电机和功率电源。

2.进行参数调整：根据需要进行控制器参数的调整，如比较器的阈值、计数器的初始值等。

3.进行调速测试：连接电源后，通过用户输入信号和传感器反馈信号进行调速测试。

根据测试结果进行参数调整。

4.优化系统性能：根据测试结果优化系统性能，如改进控制器参数、调整电机参数等。

永磁同步电机PWM调速控制原理引言永磁同步电机（P erm a ne nt Ma gn et Sy nch r on ou sM ot or，简称P MSM）是一种高效、可靠、具有较高功率因数和较低惯量的电动机。

P W M（P ul se Wi dt hM od ul a ti on，脉宽调制）技术被广泛应用于P MS M的调速控制中，本文将介绍永磁同步电机PW M调速控制的原理。

1. PM SM基本原理P M SM由永磁转子和绕组的定子构成。

当通过定子绕组通以三相对称交流电流，会在转子上产生旋转磁场。

由于永磁体的特性，转子会跟随旋转磁场同步旋转。

这样，P MS M就能够将电能转化为机械能。

2. PW M调制原理P W M是一种调制技术，通过控制开关管的导通时间来控制输出信号的平均功率。

在PM SM的P WM调速控制中，通过调节输出端的电压和电流的占空比来控制电机的转速。

2.1P W M信号生成P W M信号由一个固定频率的周期信号和一个可以改变的占空比调制信号组成。

常用的生成PW M信号的方法有两种：基于比较器和基于定时器。

2.2P W M调速控制原理P W M调速控制原理是通过改变开关管导通时间比例，间接改变电机输入的电流大小，从而实现调速控制。

在调速控制中，通过改变PW M信号的宽度来改变电机的平均输入电压。

当占空比增大时，电机输入的电压也相应增大，转矩增大，电机转速也增加。

当占空比减小时，电机输入的电压减小，转矩减小，电机转速也减小。

3. PM SM PWM调速控制策略P M SM的P WM调速控制可以采用多种策略，根据不同的需求选择合适的控制策略，常用的有矢量控制和直接转矩控制两种。

3.1矢量控制矢量控制是通过控制转子磁场的矢量旋转来实现转矩和转速控制的方法。

通过转子磁场的旋转，将其分解为直轴和交轴两个分量，通过控制这两个分量的大小和相位差，实现电机的转速和转矩控制。

3.2直接转矩控制直接转矩控制通过实时测量电机的转速和电流，根据转速误差和电流误差进行控制，实现对电机转矩和转速的精确控制。

直流电机调速pwm的原理
直流电机调速PWM（脉宽调制）的原理是通过改变电机供电
电压的占空比来实现电机的转速调节。

PWM调速技术通过以
一定的周期（周期时间T）将电源电压以脉冲的形式施加给电机，其中脉冲的宽度（脉宽）决定了每个周期内电源对电机的供电时间比例。

在PWM调速中，周期时间（T）和脉宽时间（Ton）与占空
比（Duty Cycle）之间的关系可以表示为：
占空比（D）= Ton / T
通过改变占空比D的大小，可以控制每个周期中电机所接收
到的有效电压信号的时间比例。

当占空比D变小时，电机接
收到的有效电压时间减少，电机的平均输入功率减小，从而降低转速；反之，当占空比D增大时，电机接收到的有效电压
时间增加，电机的平均输入功率增加，从而提高转速。

实现PWM调速的关键是通过开关器件控制电源电压的开关状
态来实现脉冲信号的生成和调节。

常见的开关器件包括晶体管和MOS管。

通过控制开关器件的导通和截止，可以控制电源
电压的施加和切断。

同时，PWM调速还需要一个控制电路来根据需要改变占空比。

控制电路通常是由微处理器、单片机或专用的PWM芯片来实现，它可以根据不同的控制需求，调整占空比大小，并将相应的控制信号发送给开关器件。

总体而言，直流电机调速PWM的原理是通过改变电机供电电压的占空比来控制电机的转速。

通过控制器件的开关状态和相应的控制电路，可以实现对占空比的调节，从而完成电机的调速操作。

pwm调速原理PWM调速原理。

PWM（Pulse Width Modulation）调速技术是一种常用的电机调速方法，通过控制电机输入的脉冲宽度来实现电机转速的调节。

本文将介绍PWM调速的原理及其应用。

1. PWM调速原理。

PWM调速原理是基于调制信号的脉冲宽度来控制电机的转速。

当输入的PWM 信号占空比（即高电平时间占总周期的比例）增大时，电机的平均电压和电流也随之增大，从而提高了电机的转速。

反之，当PWM信号的占空比减小时，电机的转速也会相应减小。

2. PWM调速的优势。

相比于传统的电压调速和频率调速，PWM调速具有以下优势：精度高，PWM调速可以实现对电机转速的精确控制，有利于提高系统的稳定性和精度。

效率高，PWM调速可以减小电机的能耗，提高能源利用率。

响应快，PWM调速可以实现对电机的快速响应，适用于对转速要求较高的场合。

3. PWM调速的应用。

PWM调速技术广泛应用于各种电机控制系统中，包括风扇、空调、电动车、机械设备等。

以风扇为例，通过调节PWM信号的占空比，可以实现风扇转速的调节，从而满足不同环境下的散热需求；在电动车中，PWM调速可以实现对电机转速的精确控制，提高了电动车的动力性能和能效比。

4. 总结。

PWM调速技术作为一种高效、精确的电机调速方法，已经得到了广泛的应用。

通过控制PWM信号的占空比，可以实现对电机转速的精确控制，提高了系统的稳定性和能效比。

未来，随着电机控制技术的不断发展，PWM调速技术将会在更多领域得到应用，为各种电机控制系统带来更好的性能和效果。

5. 参考文献。

刘晓明. 电机控制技术[M]. 机械工业出版社, 2015.王明. PWM调速技术在电机控制中的应用[J]. 电机技术, 2019(6): 45-48.。

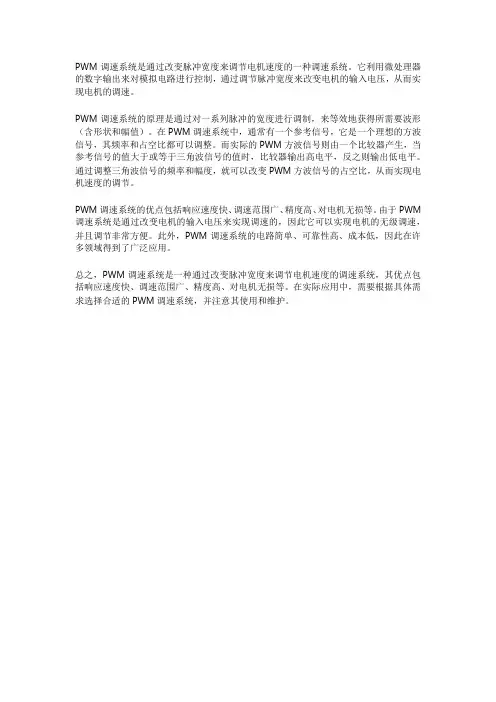

PWM调速系统是通过改变脉冲宽度来调节电机速度的一种调速系统。

它利用微处理器的数字输出来对模拟电路进行控制，通过调节脉冲宽度来改变电机的输入电压，从而实现电机的调速。

PWM调速系统的原理是通过对一系列脉冲的宽度进行调制，来等效地获得所需要波形（含形状和幅值）。

在PWM调速系统中，通常有一个参考信号，它是一个理想的方波信号，其频率和占空比都可以调整。

而实际的PWM方波信号则由一个比较器产生，当参考信号的值大于或等于三角波信号的值时，比较器输出高电平，反之则输出低电平。

通过调整三角波信号的频率和幅度，就可以改变PWM方波信号的占空比，从而实现电机速度的调节。

PWM调速系统的优点包括响应速度快、调速范围广、精度高、对电机无损等。

由于PWM 调速系统是通过改变电机的输入电压来实现调速的，因此它可以实现电机的无级调速，并且调节非常方便。

此外，PWM调速系统的电路简单、可靠性高、成本低，因此在许多领域得到了广泛应用。

总之，PWM调速系统是一种通过改变脉冲宽度来调节电机速度的调速系统，其优点包括响应速度快、调速范围广、精度高、对电机无损等。

在实际应用中，需要根据具体需求选择合适的PWM调速系统，并注意其使用和维护。

pwm变频调速及软开关电力变换技术摘要：一、引言二、PWM变频调速技术原理及应用1.原理简介2.系统构成3.调速性能与优势4.应用领域三、软开关电力变换技术原理及应用1.原理简介2.系统构成3.优势与特点4.应用领域四、PWM变频调速与软开关电力变换技术的结合1.结合优势2.发展趋势五、结论与展望正文：一、引言随着现代工业的快速发展，对电机调速系统的性能要求越来越高。

PWM （脉宽调制）变频调速及软开关电力变换技术在电机调速系统中发挥着重要作用。

本文将介绍这两种技术的基本原理、应用领域及发展趋势。

二、PWM变频调速技术原理及应用1.原理简介PWM变频调速技术是一种通过改变电机供电频率来调节电机转速的方法。

其核心是脉宽调制技术，通过调整脉冲的宽度来控制电机电流，从而实现调速。

2.系统构成PWM变频调速系统主要由变频器、PWM控制器、电机和传感器等组成。

变频器负责调整电机供电频率，PWM控制器控制电机电流，实现调速。

3.调速性能与优势PWM变频调速技术具有调速范围宽、响应速度快、效率高、噪音低等优点。

适用于各种工业领域，如家电、汽车、工业自动化等。

4.应用领域PWM变频调速技术在电梯、风机、水泵等领域得到广泛应用。

通过调整电机转速，实现节能、降噪、提高系统性能的目的。

三、软开关电力变换技术原理及应用1.原理简介软开关电力变换技术是一种利用现代电力电子器件，通过控制开关器件的导通和断开，实现电压、电流及功率的控制。

其主要目的是减小开关损耗，提高系统效率。

2.系统构成软开关电力变换系统主要由电源、逆变器、整流器、软开关控制器等组成。

通过控制开关器件，实现电压、电流的调整。

3.优势与特点软开关电力变换技术具有高效、节能、环保等特点。

在电力电子系统中，能有效减小开关损耗，提高系统性能。

4.应用领域软开关电力变换技术广泛应用于新能源、电动汽车、工业电源等领域。

如太阳能发电、风力发电、充电桩等。

四、PWM变频调速与软开关电力变换技术的结合1.结合优势PWM变频调速技术与软开关电力变换技术相结合，可以充分发挥两种技术的优点。

pwm调速的原理
PWM调速的原理是通过改变脉冲宽度来控制电机的转速。

具
体来说，PWM调速是通过周期性地改变电机输入电压的占空
比来实现的。

占空比是指一个周期内高电平时间与周期时间之比。

在PWM调速中，输入电压的占空比决定了电机的平均功率输
入量。

当占空比较小时，电机会得到较低的平均功率输入，转速较低；而当占空比较大时，电机会得到较高的平均功率输入，转速也会提高。

PWM调速的核心是使用一个周期性的信号源，即PWM信号。

PWM信号由一个方波和一个调制信号合成，方波的周期决定
了调速系统的调速速度，而调制信号决定了占空比。

比如，一个周期为T的方波信号，周期的一半时间为高电平，一半时间为低电平，占空比为50%。

如果将调制信号与方波
信号合成，当调制信号为高电平时，输出的PWM信号也为高
电平，此时电机能够得到较高的平均功率输入，转速较快；当调制信号为低电平时，输出的PWM信号也为低电平，电机得
到较低的平均功率输入，转速较慢。

通过调节调制信号的频率和占空比，可以控制PWM信号的形状，从而控制电机的转速。

常见的PWM调速方法有基于定时
器的硬件PWM和基于软件算法的软件PWM。

总之，PWM调速利用改变脉冲宽度来控制电机的转速，通过调节占空比实现不同速度的调整。

pwm调速工作原理
PWM调速工作原理是通过不断变化脉冲宽度来调节电机的转速，从而实现对电机的精确控制。

具体原理如下：
1. PWM（脉冲宽度调制）是一种调制技术，通过调节矩形脉
冲信号的宽度来控制信号的平均功率。

通常情况下，频率是固定的，而脉冲宽度则根据需求进行调整。

2. 基于PWM的调速原理是利用调整脉冲信号的宽度来改变电
机的平均电压，进而改变电机的转速。

脉冲宽度越宽，电机所接收到的平均电压越高，电机转速也会相应增加。

3. 在PWM调速中，控制器会先将输入信号（比如电压或电流）进行采样，并将其转换为数字信号。

然后，控制器会根据所设定的控制信号来生成PWM信号。

4. 生成PWM信号时，控制器会设置一个固定的频率，例如
10kHz，并根据需要调节每个脉冲的宽度。

脉冲宽度的调节是
通过比较输入信号与一个参考信号（通常为一个可变电压）来实现的。

5. 控制器通过不断比较输入信号和参考信号的大小，来确定每个脉冲的高电平时间长度。

如果输入信号较大，脉冲的高电平时间将增加；如果输入信号较小，脉冲的高电平时间将减少。

6. 这样，在整个PWM周期内，通过改变脉冲宽度的高电平时
间长度，即可实现对电机转速的调节。

脉冲宽度调宽时，电机
转速增加；脉冲宽度调窄时，电机转速减小。

7. 通过控制器的不断调整，使得PWM信号的平均电压与所需的电机转速相匹配，从而实现精确的调速效果。

总结起来，PWM调速通过改变脉冲宽度来调整电机的平均电压，进而改变电机的转速。

这种调速方式可实现高精度的调速效果，广泛应用于各种需要精确控制的场合。

pwm脉宽调速原理
脉宽调制（PWM）是一种常用的电机调速技术，它通过改变脉冲信号的宽度来控制电机的速度。

其基本原理如下：
1. PWM 信号的产生：PWM 信号是一个矩形波，其宽度可以通过调整占空比来改变。

占空比是指脉冲信号的高电平时间与周期的比值。

例如，一个 PWM 信号的周期为 10 毫秒，高电平时间为 5 毫秒，则占空比为 0.5。

2. 电机的速度控制：PWM 信号可以用来控制电机的速度。

当 PWM 信号的占空比增大时，电机的平均电压也会增加，从而导致电机的转速增加。

反之，当占空比减小时，电机的平均电压降低，从而导致电机的转速降低。

3. PWM 调速的实现：为了实现 PWM 调速，需要使用一个 PWM 控制器。

PWM 控制器可以接收一个速度设定信号，并根据该信号产生相应的 PWM 信号。

PWM 信号经过驱动电路放大后，驱动电机转动。

4. 速度反馈控制：为了提高 PWM 调速的精度和稳定性，通常会使用速度反馈控制。

速度反馈控制可以通过测量电机的转速，并将其反馈给 PWM 控制器，从而实现对电机速度的精确控制。

总之，PWM 脉宽调速原理是通过改变 PWM 信号的占空比来控制电机的速度。

PWM 控制器接收速度设定信号，并根据该信号产生相应的 PWM 信号，驱动电机转动。

为了提高调速的精度和稳定性，通常会使用速度反馈控制。

PWM控制的直流电动机调速系统设计PWM（脉宽调制）控制的直流电动机调速系统是一种常用于工业和家用电机控制的方法。

它可以通过调整输出脉冲宽度来控制电机的转速。

本文将详细介绍PWM控制的直流电动机调速系统的设计原理和步骤。

一、设计目标本文所设计的PWM控制的直流电动机调速系统的设计目标如下：1.实现电机的精确转速控制。

2.提供多种转速档位选择。

3.实现反转功能。

4.提供过载保护功能。

二、设计原理具体的设计原理如下：1.产生PWM信号：使用微控制器或单片机的计时器/计数器模块来产生固定频率的脉冲信号，频率一般选择在20kHz左右。

通过调整计时器的计数值来改变脉冲的宽度，从而实现不同的电机转速。

2.控制电机转速：将微控制器或单片机的PWM输出信号经过电平转换电路后，接入电机的电源线，通过控制PWM信号的高电平时间来控制电机的转速。

3.实现不同的转速档位选择：通过增加多个PWM信号输出通道，可以实现多个转速档位的选择。

通过选择不同的PWM信号输出通道，可以实现不同的转速设定。

4.实现反转功能：通过改变PWM信号的极性可以实现电机的正转和反转操作。

正转时，PWM信号的高电平时间大于低电平时间；反转时，PWM信号的高电平时间小于低电平时间。

5.过载保护功能：通过添加电机负载的电流检测电路和电流限制功能，可以实现对电机过载时的自动保护。

三、设计步骤1.确定电机的额定电压和额定转速。

2.选择合适的微控制器或单片机作为控制核心，并编写PWM信号产生程序。

3.选择合适的驱动电路，将PWM信号转换成电机所需的电流和电压。

常用的驱动电路有H桥驱动电路和MOSFET驱动电路。

4.搭建电路原型，并进行电路调试和测试。

5.编写控制程序，实现转速档位选择、反转和过载保护功能。

6.进行系统整合和调试，确保系统的各项功能正常。

7.进行性能测试，并根据测试结果对系统进行调整和优化。

8.最后对系统进行稳定性测试，并记录测试结果。

四、总结本文详细介绍了PWM控制的直流电动机调速系统的设计原理和步骤。

pwm电机调速原理PWM电机调速原理。

PWM（Pulse Width Modulation）电机调速原理是指通过改变脉冲宽度调制信号的占空比来控制电机的转速。

在工业自动化控制系统中，PWM调速技术被广泛应用于各种电机的调速控制中，具有调速范围广、响应速度快、效率高等优点。

本文将从PWM调速原理的基本概念、工作原理、应用特点等方面进行详细介绍。

1. PWM调速原理的基本概念。

PWM调速原理是利用脉冲宽度调制技术，通过改变脉冲信号的占空比来控制电机的转速。

在PWM信号中，脉冲的宽度和周期是可以调节的，通过改变脉冲的宽度，可以改变电机的平均电压，从而实现电机的调速控制。

通常情况下，PWM信号的频率是固定的，而脉冲的宽度则根据需要进行调节，以实现对电机的精确控制。

2. PWM调速原理的工作原理。

PWM调速原理的工作原理主要包括两个方面，脉冲信号的生成和电机的控制。

首先，通过PWM信号发生器产生一定频率的脉冲信号，然后通过占空比控制电路改变脉冲信号的宽度，最后输出给电机进行控制。

在电机端，通过接收PWM信号，控制电机的电压和电流，从而实现电机的调速控制。

3. PWM调速原理的应用特点。

PWM调速原理具有调速范围广、响应速度快、效率高等特点。

首先，通过改变脉冲信号的占空比，可以实现对电机转速的精确控制，调速范围广。

其次，由于PWM信号的开关速度快，可以实现对电机的快速响应，响应速度快。

最后，由于PWM调速原理可以实现对电机的高效控制，因此具有较高的能量利用率，效率高。

4. PWM调速原理的工业应用。

PWM调速原理在工业领域有着广泛的应用，特别是在各种电机的调速控制中。

例如，风机、泵、压缩机等设备的调速控制都可以采用PWM调速技术，实现对设备运行的精确控制。

此外，PWM调速原理还可以应用于电动汽车、电动工具等领域，实现对电机的高效控制，提高设备的整体性能和能源利用率。

5. 结语。

通过本文的介绍，我们了解了PWM电机调速原理的基本概念、工作原理、应用特点及工业应用。

PWM可逆直流调速系统设计1. 引言PWM（脉冲宽度调制）可逆直流调速系统是一种常用的电机调速系统，广泛应用于工业生产和家电领域。

本文将介绍PWM可逆直流调速系统的设计原理、主要组成部分以及工作原理。

2. 设计原理PWM可逆直流调速系统的设计原理基于脉冲宽度调制技术和电机控制原理。

通过调整PWM信号的脉冲宽度，可以控制电机的转速和运行方向。

主要原理包括： - 电源供应：系统通过电源为电机提供电能。

- PWM信号生成：通过数字控制器或单片机产生PWM 信号。

- H桥驱动电路：将PWM信号转换为适合电机的驱动信号。

- 电机控制：根据PWM信号调整电机的转速和运行方向。

3. 主要组成部分PWM可逆直流调速系统主要由以下几个组成部分构成：3.1 电源供应电源供应是系统的功率来源，可以选择直流电源或交流电源。

直流电源常用的电压范围为12V或24V，交流电源则需要将交流电转换为直流电。

3.2 PWM信号生成PWM信号生成是通过数字控制器或单片机来产生PWM信号的过程。

通过控制PWM信号的占空比，可以改变电机的转速。

3.3 H桥驱动电路H桥驱动电路是将PWM信号转换为适用于电机驱动的信号的关键部分。

H桥由4个开关管组成，根据PWM信号的输入情况控制开关管的导通与关闭，从而改变电机的转速和运行方向。

3.4 电机控制电机控制是根据PWM信号调整电机的转速和运行方向的过程。

通过增大或减小PWM信号的占空比，可以控制电机的速度；通过改变PWM信号的极性，可以改变电机的运行方向。

4. 工作原理PWM可逆直流调速系统的工作原理如下：1.首先，电源供应向系统提供电能，为后续的电机驱动做准备。

2.数字控制器或单片机根据预设的参数生成PWM信号，并将其输入到H桥驱动电路。

3.H桥驱动电路根据PWM信号的输入情况控制开关管的导通与关闭，从而改变电机的转速和运行方向。

4.电机控制模块根据PWM信号的占空比调整电机的转速，根据PWM信号的极性改变电机的运行方向。
