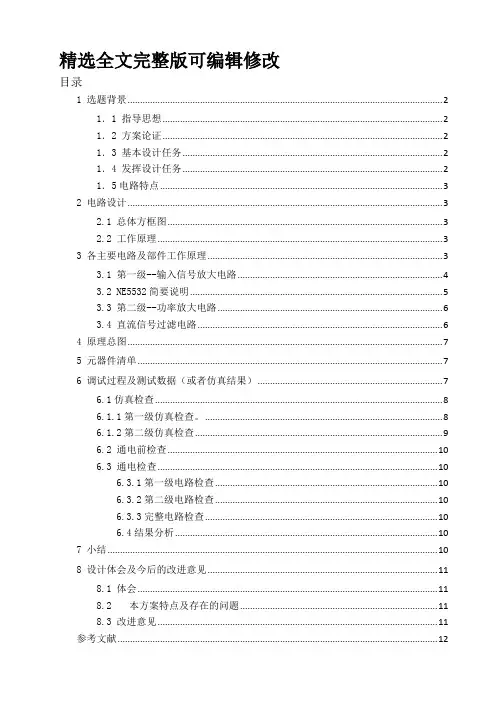

精选全文完整版可编辑修改目录1 选题背景 (2)1．1 指导思想 (2)1．2 方案论证 (2)1．3 基本设计任务 (2)1．4 发挥设计任务 (2)1．5电路特点 (3)2 电路设计 (3)2.1 总体方框图 (3)2.2 工作原理 (3)3 各主要电路及部件工作原理 (3)3.1 第一级--输入信号放大电路 (4)3.2 NE5532简要说明 (5)3.3 第二级--功率放大电路 (6)3.4 直流信号过滤电路 (6)4 原理总图 (7)5 元器件清单 (7)6 调试过程及测试数据（或者仿真结果） (7)6.1仿真检查 (8)6.1.1第一级仿真检查。

(8)6.1.2第二级仿真检查 (9)6.2 通电前检查 (10)6.3 通电检查 (10)6.3.1第一级电路检查 (10)6.3.2第二级电路检查 (10)6.3.3完整电路检查 (10)6.4结果分析 (10)7 小结 (10)8 设计体会及今后的改进意见 (11)8.1 体会 (11)8.2本方案特点及存在的问题 (11)8.3 改进意见 (11)参考文献 (12)1 选题背景在科技发达的现代社会随声听、收音机、mp3、mp4、电视机、手机、电脑……极大丰富了我们的日常生活，这些产品在使用时时常会有音频的播放，而这些产品本身配带的音频播放装置往往功率较小，难以带给人们想要的音乐效果与震撼。

因此音频小信号功率放大器就有着广泛的运用空间，能够让人们尽情享受音乐激情与活力。

正因为如此我对音频小信号放大电路产生了浓厚的兴趣，希望通过自己的知识和能力亲自动手设计和制作这样一款产品。

1．1 指导思想利用运算放大器构成第一级放大电路对输入信号进行放大；把放大后的信号接入第二级功率放大电路进行功率放大。

1．2 方案论证方案一：可使用NE5532配合集成功放TDA2030进行功率放大。

这样实现电路简单方便且电路的实现效果会很好，但由于题目要求不允许使用集成音频功放所以此方案不符合，故舍弃此方案。

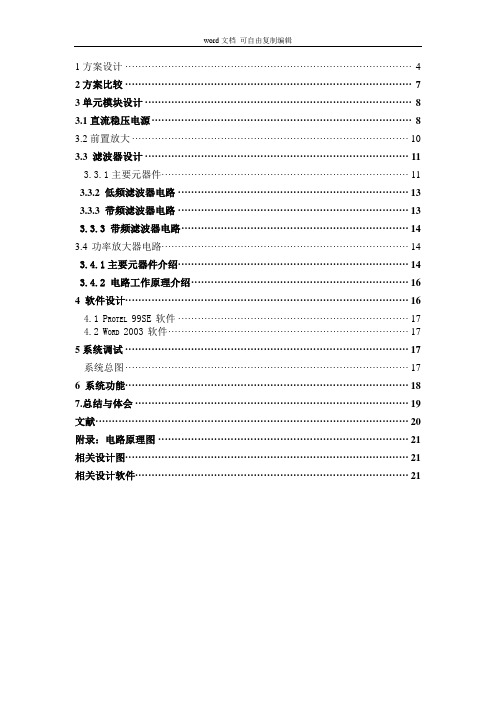

word文档可自由复制编辑1方案设计 (4)2方案比较 (7)3单元模块设计 (8)3.1直流稳压电源 (8)3.2前置放大 (10)3.3 滤波器设计 (11)3.3.1主要元器件 (11)3.3.2 低频滤波器电路 (13)3.3.3 带频滤波器电路 (13)3.3.3 带频滤波器电路 (14)3.4功率放大器电路 (14)3.4.1主要元器件介绍 (14)3.4.2 电路工作原理介绍 (16)4 软件设计 (16)4.1P ROTEL 99SE软件 (17)4.2W ORD 2003软件 (17)5系统调试 (17)系统总图 (17)6 系统功能 (18)7.总结与体会 (19)文献 (20)附录：电路原理图 (21)相关设计图 (21)相关设计软件 (21)word文档可自由复制编辑音频功率放大器摘要：本音频功率放大器由四部分组成：电源，前置放大级，滤波器，功率放大电路。

电源电路输入交流电，输出18V的直流电，为集成功率放大器供电；再经过变换输出+12V与-12V的直流电，为滤波器及前置放大级的运算放大器的供电。

前置放大级将音频信号放大至功率放大器所能接受的范围。

滤波器电路，分为高通滤波器、中通滤波器、低通滤波器，将输入的音频信号分为不同频率音频信号，并设有开关可以按个人喜好调节输出音频信号。

功率放大电路，将输入的信号功率放大。

关键字：音频功率放大器、电源、滤波器、功放电路Abstract:The audio power amplifier consists of four parts: power supply, level preamp, filter, power amplifier circuit. AC input power supply circuit, output DC 18V, power supply for the integrated power amplifier; another transform output +12 V and-12V DC, in order to filter and preamp-level op-amp power supply. Preamp-level audio signal amplification will be acceptable to the scope of power amplifier. Filter circuit, is divided into high-pass filter, in-pass filter, low pass filter, the input audio signal into different frequency audio signal and a switching regulator in accordance with personal preference, audio output. Power amplifier circuit, the input signal power amplifier.Key words: Audio power amplifier, power supply, filter, power amplifier circuitword文档可自由复制编辑前言1.在当代生活中，人们因生活层次、文化习俗、音乐修养、欣赏口味的提高，人们对音响的性能要求也越来越高。

杭州电子科技大学音频功率放大器设计报告一.设计要求☐设计并制作一个音频功率放大电路（电路形式不限），负载为扬声器，阻抗8Ω。

要求直流稳压电源供电，多级电压、功率放大。

输入音频线自备。

☐基本指标：☐频带宽度50Hz～20kHz，输出波形基本不失真；☐电路输出功率大于8W；☐输入阻抗：≥10kΩ；☐放大倍数：≥40dB；☐具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围；☐所设计的电路具有一定的抗干扰能力；☐具有合适频响宽度、保真度要好、动态特性好。

二.实验原理音频功率放大器是一种应用广泛、实用性强的电子音响设备，它主要应用于对弱音频信号的放大以及音频信号的传输增强和处理。

按其构成可分为前置放大级、音调控制级和功率放大级三部分，组成框图如图1-1所示。

图1-1v i三. 设计思路及方案论证 设计思路：首先根据输出功率的确定电源大小和整个系统的增益。

∵音频功率放大器的输出功率P OM ≥8W 。

∴音频功率放大器的输出幅值若输入信号为5mV 时，整个放大系统的电压增益为：，即67dB 。

根据整个放大系统的电压增益，合理分配各级单元电路的增益。

功率放大器级（采用集成功放）电压放大倍数取30倍； 音调控制器放大器在中频（1KHz ）处的电压放倍数取1； 前置放大器的电压放大倍数取80（考虑到实际电路中有衰减）。

方案选择： 1. 前置放大器：实验室可为我们提供NE5532运放，所以前置放大器将使用NE5532搭建电路。

为了保证输入电阻足够大，我们选择同相组态，由于同相组态中Av=1+R2/R1,根据设计要求，取R1=910Ω， R2=22K Ω。

具体电路图参见4-12. 音调控制电路：11.3OM V V≥==22601053.113=⨯==-i OM V V V ARp1：高音调节电位器Rp2：低音调节电位器电容C：音频信号输入耦合电容电容C1、C2：低音提升和衰减电容，一般选择C1=C2电容C3：高音提升和衰减作用，要求C3的值远远小于C1。

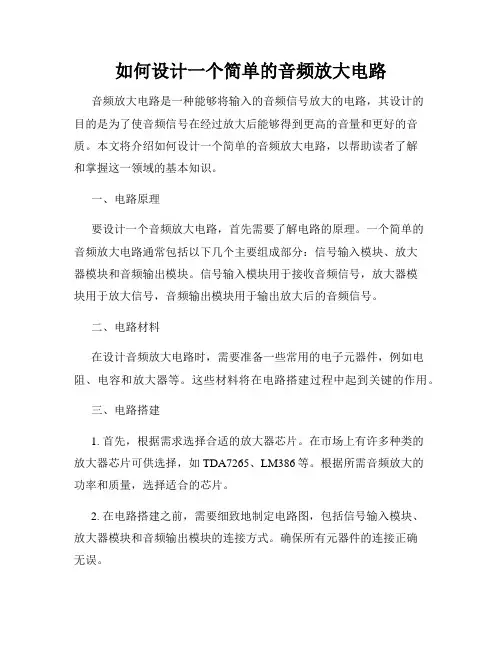

如何设计一个简单的音频放大电路音频放大电路是一种能够将输入的音频信号放大的电路，其设计的目的是为了使音频信号在经过放大后能够得到更高的音量和更好的音质。

本文将介绍如何设计一个简单的音频放大电路，以帮助读者了解和掌握这一领域的基本知识。

一、电路原理要设计一个音频放大电路，首先需要了解电路的原理。

一个简单的音频放大电路通常包括以下几个主要组成部分：信号输入模块、放大器模块和音频输出模块。

信号输入模块用于接收音频信号，放大器模块用于放大信号，音频输出模块用于输出放大后的音频信号。

二、电路材料在设计音频放大电路时，需要准备一些常用的电子元器件，例如电阻、电容和放大器等。

这些材料将在电路搭建过程中起到关键的作用。

三、电路搭建1. 首先，根据需求选择合适的放大器芯片。

在市场上有许多种类的放大器芯片可供选择，如TDA7265、LM386等。

根据所需音频放大的功率和质量，选择适合的芯片。

2. 在电路搭建之前，需要细致地制定电路图，包括信号输入模块、放大器模块和音频输出模块的连接方式。

确保所有元器件的连接正确无误。

3. 根据电路图，将电子元器件逐一焊接到电路板上。

注意焊接的技巧和方法，以确保焊接良好、稳定可靠。

4. 完成电路板的搭建后，进行电路的调试和测试。

检查每个元器件的连接是否正确，是否存在电路短路或接触不良的情况。

四、电路优化一旦电路搭建完成并成功调试，就可以考虑对电路进行优化。

例如，在音频放大电路中添加滤波器模块，以去除杂音和干扰，提升音质；或者添加音量控制模块，以便根据需求调节音量大小。

五、实际应用设计一个简单的音频放大电路后，可以将其应用到各种场景中。

例如，可以将其用于音响系统、家庭影院、音乐播放器等地方，以提升音频信号的音量和音质。

六、注意事项在设计和搭建音频放大电路时，需要注意以下几点：1. 选择合适的放大器芯片，确保其功率和性能符合需求。

2. 在焊接电子元器件时，要保持良好的焊接技术，避免出现焊接不良、短路等问题。

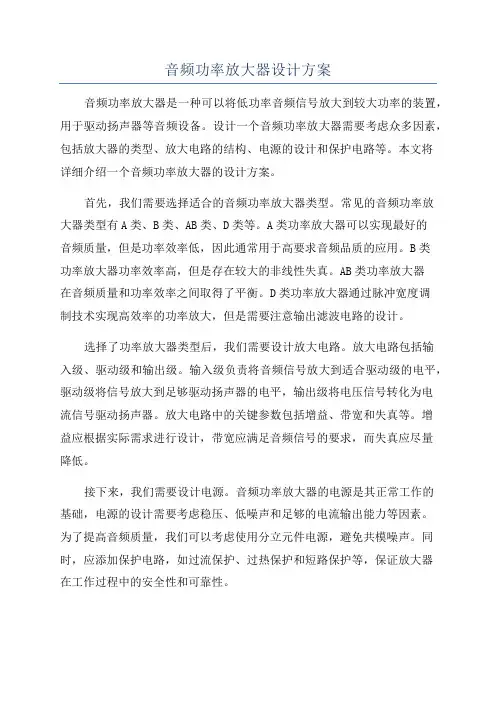

音频功率放大器设计方案音频功率放大器是一种可以将低功率音频信号放大到较大功率的装置，用于驱动扬声器等音频设备。

设计一个音频功率放大器需要考虑众多因素，包括放大器的类型、放大电路的结构、电源的设计和保护电路等。

本文将详细介绍一个音频功率放大器的设计方案。

首先，我们需要选择适合的音频功率放大器类型。

常见的音频功率放大器类型有A类、B类、AB类、D类等。

A类功率放大器可以实现最好的音频质量，但是功率效率低，因此通常用于高要求音频品质的应用。

B类功率放大器功率效率高，但是存在较大的非线性失真。

AB类功率放大器在音频质量和功率效率之间取得了平衡。

D类功率放大器通过脉冲宽度调制技术实现高效率的功率放大，但是需要注意输出滤波电路的设计。

选择了功率放大器类型后，我们需要设计放大电路。

放大电路包括输入级、驱动级和输出级。

输入级负责将音频信号放大到适合驱动级的电平，驱动级将信号放大到足够驱动扬声器的电平，输出级将电压信号转化为电流信号驱动扬声器。

放大电路中的关键参数包括增益、带宽和失真等。

增益应根据实际需求进行设计，带宽应满足音频信号的要求，而失真应尽量降低。

接下来，我们需要设计电源。

音频功率放大器的电源是其正常工作的基础，电源的设计需要考虑稳压、低噪声和足够的电流输出能力等因素。

为了提高音频质量，我们可以考虑使用分立元件电源，避免共模噪声。

同时，应添加保护电路，如过流保护、过热保护和短路保护等，保证放大器在工作过程中的安全性和可靠性。

此外，还需要注意输入和输出接口的设计。

输入接口应该能够适应不同的音频信号源，如电视、音乐播放器等，同时应该具备常见的保护电路，如静音电路和防辐射电路。

输出接口应能够与扬声器匹配，保证音频信号的传输质量，以及具备短路保护电路，防止短路损坏扬声器。

最后，在设计方案完成后，我们需要进行模拟仿真和实际测试。

通过模拟仿真可以评估设计的性能指标，包括频率响应、相位响应和失真等。

实际测试可以验证设计方案的可行性和准确性，如测量电流、电压和功率等参数，并进行电磁兼容性和温度稳定性测试。

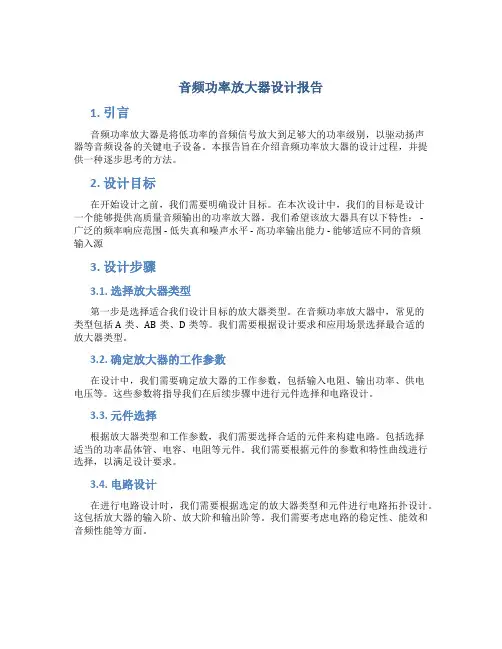

音频功率放大器设计报告1. 引言音频功率放大器是将低功率的音频信号放大到足够大的功率级别，以驱动扬声器等音频设备的关键电子设备。

本报告旨在介绍音频功率放大器的设计过程，并提供一种逐步思考的方法。

2. 设计目标在开始设计之前，我们需要明确设计目标。

在本次设计中，我们的目标是设计一个能够提供高质量音频输出的功率放大器。

我们希望该放大器具有以下特性： -广泛的频率响应范围 - 低失真和噪声水平 - 高功率输出能力 - 能够适应不同的音频输入源3. 设计步骤3.1. 选择放大器类型第一步是选择适合我们设计目标的放大器类型。

在音频功率放大器中，常见的类型包括A类、AB类、D类等。

我们需要根据设计要求和应用场景选择最合适的放大器类型。

3.2. 确定放大器的工作参数在设计中，我们需要确定放大器的工作参数，包括输入电阻、输出功率、供电电压等。

这些参数将指导我们在后续步骤中进行元件选择和电路设计。

3.3. 元件选择根据放大器类型和工作参数，我们需要选择合适的元件来构建电路。

包括选择适当的功率晶体管、电容、电阻等元件。

我们需要根据元件的参数和特性曲线进行选择，以满足设计要求。

3.4. 电路设计在进行电路设计时，我们需要根据选定的放大器类型和元件进行电路拓扑设计。

这包括放大器的输入阶、放大阶和输出阶等。

我们需要考虑电路的稳定性、能效和音频性能等方面。

3.5. 仿真和优化在设计完成后，我们可以使用电路仿真软件对设计进行验证和优化。

通过仿真，我们可以评估放大器的频率响应、失真水平和功率输出等性能，并进行必要的调整和优化。

3.6. 原型制作和测试在完成仿真和优化后，我们可以制作放大器的原型并进行测试。

通过测试，我们可以验证设计的性能是否符合预期，并进行必要的调整和改进。

4. 结论本报告介绍了音频功率放大器的设计过程，并提供了一种逐步思考的方法。

通过明确设计目标、选择合适的放大器类型、进行元件选择、进行电路设计、进行仿真和优化，最后进行原型制作和测试，我们可以设计出具有高质量音频输出的功率放大器。

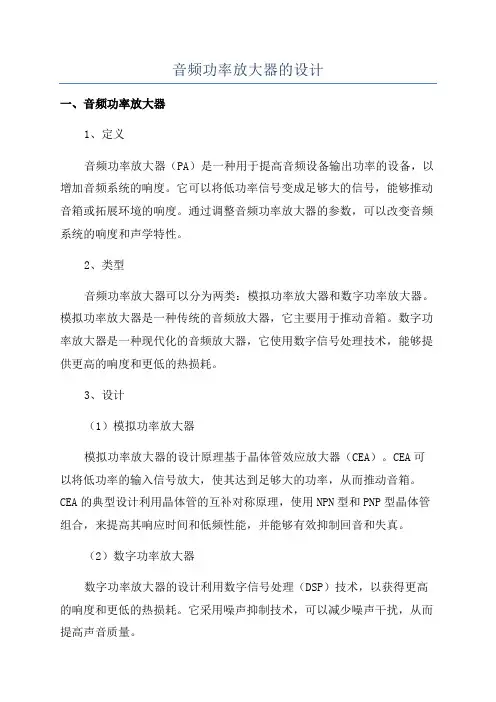

音频功率放大器的设计
一、音频功率放大器
1、定义
音频功率放大器（PA）是一种用于提高音频设备输出功率的设备，以增加音频系统的响度。

它可以将低功率信号变成足够大的信号，能够推动音箱或拓展环境的响度。

通过调整音频功率放大器的参数，可以改变音频系统的响度和声学特性。

2、类型
音频功率放大器可以分为两类：模拟功率放大器和数字功率放大器。

模拟功率放大器是一种传统的音频放大器，它主要用于推动音箱。

数字功率放大器是一种现代化的音频放大器，它使用数字信号处理技术，能够提供更高的响度和更低的热损耗。

3、设计
（1）模拟功率放大器
模拟功率放大器的设计原理基于晶体管效应放大器（CEA）。

CEA可以将低功率的输入信号放大，使其达到足够大的功率，从而推动音箱。

CEA的典型设计利用晶体管的互补对称原理，使用NPN型和PNP型晶体管组合，来提高其响应时间和低频性能，并能够有效抑制回音和失真。

（2）数字功率放大器
数字功率放大器的设计利用数字信号处理（DSP）技术，以获得更高的响度和更低的热损耗。

它采用噪声抑制技术，可以减少噪声干扰，从而提高声音质量。

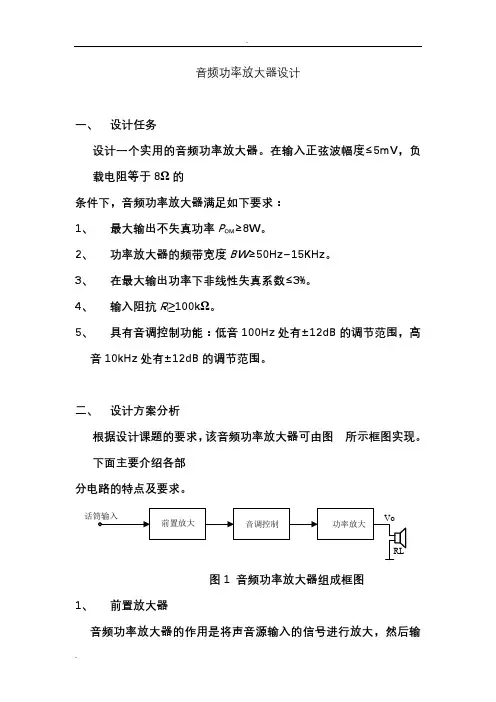

音频功率放大器设计一、设计任务设计一个实用的音频功率放大器。

在输入正弦波幅度≤5mV，负载电阻等于8Ω的条件下，音频功率放大器满足如下要求：1、最大输出不失真功率P OM≥8W。

2、功率放大器的频带宽度BW≥50Hz~15KHz。

3、在最大输出功率下非线性失真系数≤3%。

4、输入阻抗R i≥100kΩ。

5、具有音调控制功能：低音100Hz处有±12dB的调节范围，高音10kHz处有±12dB的调节范围。

二、设计方案分析根据设计课题的要求，该音频功率放大器可由图所示框图实现。

下面主要介绍各部分电路的特点及要求。

图1 音频功率放大器组成框图1、前置放大器音频功率放大器的作用是将声音源输入的信号进行放大，然后输出驱动扬声器。

声音源的种类有多种，如传声器（话筒）、电唱机、录音机（放音磁头）、CD唱机及线路传输等，这些声音源的输出信号的电压差别很大，从零点几毫伏到几百毫伏。

一般功率放大器的输入灵敏度是一定的，这些不同的声音源信号如果直接输入到功率放大器中的话，对于输入过低的信号，功率放大器输出功率不足，不能充分发挥功放的作用；假如输入信号的幅值过大，功率放大器的输出信号将严重过载失真，这样将失去了音频放大的意义。

所以一个实用的音频功率放大系统必须设置前置放大器，以便使放大器适应不同的的输入信号，或放大，或衰减，或进行阻抗变换，使其与功率放大器的输入灵敏度相匹配。

另外在各种声音源中，除了信号的幅度差别外，它们的频率特性有的也不同，如电唱机输出信号和磁带放音的输出信号频率特性曲线呈上翘形，即低音被衰减，高音被提升。

对于这样的输入信号，在进行功率放大器之前，需要进行频率补偿，使其频率特性曲线恢复到接近平坦的状态，即加入频率均衡网络放大器。

对于话筒和线路输入信号，一般只需将输入信号进行放大和衰减，不需要进行频率均衡。

前置放大器的主要功能一是使话筒的输出阻抗与前置放大器的输入阻抗相匹配；二是使前置放大器的输出电压幅度与功率放大器的输入灵敏度相匹配。

课程名称：电路与电子技术实验Ⅱ指导老师：成绩：__________________实验名称：音频功率放大电路的设计类型：___________________同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1.了解复杂电子电路的设计方法。

2了解集成功率放大器的基本特点。

3了解放大电路的频率特性及音调控制原理。

4.学习复杂电子电路的分模块调试方法。

5. 学习扩音机电路的特性参数的测试方法。

二、实验内容和原理1. 整机电路设计整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。

其中主要部分为前置放大电路、音量调节电路、功率放大电路。

2.前置放大电路前置放大级的主要功能是：进行功率放大，同时消除自激震荡。

为了减小噪声，前置级通常选用低噪声的运放。

由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。

前置放大级的放大倍数：输入电阻Rif=R1，输出电阻Rof=03.音调控制级电路音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。

音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。

音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。

调节RP1和RP2可以改变放大器的Af，达到音调控制的效果。

（1）低音部分在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。

①RP1活动端移至A点转折频率为：②RP1活动端移至B点时转折频率为：（2）高音部分高音时，下半部分电路实质上是一个一阶有源高通滤波器。

①RP2活动端移至C点转折频率为：②RP2活动端移至D点转折频率为：4.功率放大级功率放大级的主要功能：主要进行功率放大。

音频功率放大电路设计(A)一、设计并制作一音频功率放大电路，具体要求如下： （１） 功率放大电路能够提供10倍的电压增益；（２） 功率放大电路的下限频率小于100Hz(20分)，上限频率大于10KHz; （３） 在负载电阻为８Ω 的情况下，输出功率≥700mw ； （４） 功率放大电路效率大于50%； （５） 输出信号无明显失真。

（６） 输入电阻：600Ω说明：功率器件不能选用集成音频功率放大电路。

参考元器件：TL082，3DG6/3DG21,3AX83/3BX83,1N4148/1N4001/2CP10，3DD15中功率管或2N3055大功率管等主要测试设备：直流电源，信号源，示波器和８Ω 负载 二、整体方案选择音频功率放大电路系统方框图如图1.1.1所示，主要由前置放大电器和功率输出放大器组成。

图1.1.1要求功率放大电路能够提供10倍的电压增益，这样的增益要求很容易实现，通常功率输出级的增益为20 dB 左右。

前置放大级采用前置低频放大器集成电路，我们选用A 类运算放大器作为前置运算放大器，它具有噪音低、功耗小、一致性好的优点。

设计要求放大器的带宽≥100Hz ～10KHz ，为了满足100Hz 的低频响应，要求各级的输入耦合电容和输出耦合电容必须足够大，特别是耦合到负载L R =8Ω的电容L C ，根据 1/wLC<<L R ,可求得L C >>1/w LR=1/（2π⨯100⨯8）=198.95μF 。

为了满足o耦合要求，LC应大于1/wLR值的50倍，即L C =9947.5μF 。

实际中无法选用如此大的电容，所以功放输出级只能采用无输出耦合电容L C 的OCL 电路形式。

OCL 电路形式需要采用对称双电源供电。

在负载电阻为８Ω 的情况下，输出功率≥700mw 。

由2om omlu pR=可得omu=≈3.5V ，所以P P V -≥7V 就可以了。

功率放大电路效率大于50%和输出信号无明显失真两个指标事相互关联的，若要求非线性失真小，则末级功放就必须工作在甲乙类，这时效率就回降低，因此必须两者兼顾。

音频功率放大电路设计(A)一、设计并制作一音频功率放大电路，具体要求如下： （１） 功率放大电路能够提供10倍的电压增益；（２） 功率放大电路的下限频率小于100Hz(20分)，上限频率大于10KHz; （３） 在负载电阻为８Ω 的情况下，输出功率≥700mw ； （４） 功率放大电路效率大于50%； （５） 输出信号无明显失真。

（６） 输入电阻：600Ω说明：功率器件不能选用集成音频功率放大电路。

参考元器件：TL082，3DG6/3DG21,3AX83/3BX83,1N4148/1N4001/2CP10，3DD15中功率管或2N3055大功率管等主要测试设备：直流电源，信号源，示波器和８Ω 负载 二、整体方案选择音频功率放大电路系统方框图如图1.1.1所示，主要由前置放大电器和功率输出放大器组成。

图1.1.1要求功率放大电路能够提供10倍的电压增益，这样的增益要求很容易实现，通常功率输出级的增益为20 dB 左右。

前置放大级采用前置低频放大器集成电路，我们选用A 类运算放大器作为前置运算放大器，它具有噪音低、功耗小、一致性好的优点。

设计要求放大器的带宽≥100Hz ～10KHz ，为了满足100Hz 的低频响应，要求各级的输入耦合电容和输出耦合电容必须足够大，特别是耦合到负载L R =8Ω的电容L C ，根据1/w L C <<L R ,可求得L C >>1/wLR=1/（2π⨯100⨯8）=198.95μF 。

为了满足o耦合要求，LC应大于1/wLR值的50倍，即L C =9947.5μF 。

实际中无法选用如此大的电容，所以功放输出级只能采用无输出耦合电容L C 的OCL 电路形式。

OCL 电路形式需要采用对称双电源供电。

在负载电阻为８Ω 的情况下，输出功率≥700mw 。

由2om omlu pR=可得omu=3.5V ，所以P P V -≥7V 就可以了。

功率放大电路效率大于50%和输出信号无明显失真两个指标事相互关联的，若要求非线性失真小，则末级功放就必须工作在甲乙类，这时效率就回降低，因此必须两者兼顾。

模电课程设计实验报告目录1.电路全貌 (1)2.前置放大部分 (2)3.带通滤波部分 (5)4.功率放大部分 (8)5.三部分连接 (10)6.结果分析及设计亮点 (13)2.前置放大部分下图为前置放大部分的电路图下图为仿真测试结果：中心频率处参数下限截止频率处参数上限截止频率处参数可见，中心频率约为1KHz，通频带约为2Hz～54KHz，通带增益约为45dB。

下面为实际测试结果：频率对数/dB 输入电压/mv 输出电压/V4.605 30 3.885.299 30 3.885.704 30 3.885.858 30 3.885.991 30 3.886.109 30 3.886.153 30 3.886.215 30 3.886.551 30 3.886.908 30 3.887.090 30 3.887.496 30 3.887.696 30 3.887.783 30 3.887.863 30 3.887.937 30 3.888.006 30 3.888.161 30 3.888.294 30 3.88 绘出图形：（纵轴为放大倍数）3.带通滤波部分滤波部分电路图：下面为仿真测试结果：中心频率处参数：下限截止频率处参数：上限截止频率处参数：可见，中心频率约为1.1KHz，通频带约为2Hz～54KHz，通带增益约为45dB。

下面为实际测试结果：频率对数/dB 输入电压/mv 输出电压/V4.605 30 1.725.299 30 2.965.704 30 3.725.858 30 3.965.991 30 4.166.109 30 4.526.153 30 4.686.215 30 5.046.551 30 5.686.908 30 6.087.090 30 6.207.496 30 5.527.696 30 4.927.783 30 4.607.863 30 4.327.937 30 4.088.006 30 3.808.161 30 3.248.294 30 2.76 绘出图形：（纵轴为放大倍数）4.功率放大部分功率放大电路图：下面为仿真测试结果：中心频率处参数：下限截止频率处参数：上限截止频率处参数：可见，中心频率约为1KHz，通频带约为2Hz～54KHz，通带增益约为45dB。

模电研讨题目音频功率（100W）放大电路的设计姓名班级电子信息工程学院学号时间2011-5-22音频功率（100W）放大电路的设计Xxx北京交通大学电子信息工程学院摘要：随着现代电子技术的发展，集成电路被广泛地应用于各类电子电路中。

随着半导体技术的进，功率放大电路也得到了飞速的发展和应用。

音频功率放大器是功率集成电路的重要组成部分，并且广泛应用于消费类电子产品中。

我国是全球最大的消费类电子商品市场和生产基地，音频功率放大器的需求日益倍增。

因此研究音频功率放大器有着非常重要的现实意义。

本文通过对音频功率放大电路知识和技术指标的学习及研究，设计了一款100W的音频功率放大电路，对这个电路分别进行了仿真，并且对并进行了比较。

这款功率放大电路采用甲乙类（也就是AB类）互补推挽功率放大电路中的OCL互补功率放大电路。

关键词：音频放大电路；功率放大电路；OCL互补功率放大中图分类号：文献标志码：AAudio power (100W) amplifier designXXXElectronics and Information Engineering,Beijing Jiaotong UniversityAbstract: With modern electronic technology, integrated circuits are widely used in various types of electronic circuits. With the progress of semiconductor technology, power amplifier has also been rapid development and application. Audio power amplifier is an important part of power integrated circuits, and is widely used in consumer electronics products. China is the world's largest consumer electronics market and production base, increasing the demand for double audio power amplifier. Therefore, the audio power amplifier research has very important practical significance.Based on the audio power amplifier circuits of knowledge and technical indicators of learning and research, designed a 100W audio power amplifier circuit, this circuit was simulated, respectively, and on and compared. The power amplifier circuit is Class A and B (that is, class AB)complementary push-pull power amplifier circuit Power Amplifier OCL complementary.Key words:Audio Amplifier ; Power amplifier ;Complementary power amplifier OCL1.综述(引言)1.1音频功率集成电路概况音频功率放大电路是一种很常用的电子电路，广泛应用于家庭影院、音响系统、立体声唱机、伺服系统、车载娱乐系统、手机、掌上电脑以及工业制造中的电机驱动等电子系统。

怎样设计一个音频放大器电路如何设计一个音频放大器电路在现代生活中，音频放大器广泛应用于各种场合，如音响系统、电视机、手机等。

设计一个高质量的音频放大器电路不仅需要考虑功率放大和频率响应，还需要注意电路的稳定性和噪声控制。

本文将介绍设计一个音频放大器电路的步骤和关键要点。

一、选择放大器类型音频放大器可以分为A类、B类、AB类、D类等几种类型。

A类放大器电路简单稳定，但功率效率低；B类放大器功率效率高，但容易产生交叉失真；AB类放大器结合了A类和B类的优势；D类放大器功率效率极高，但输出噪声较大。

根据具体需求选择合适的放大器类型。

二、选择工作电压和电流根据系统需求和放大器类型，选择合适的工作电压和电流，以确保放大器能够满足输出功率的要求。

同时考虑到电源电压和功耗的限制，确保电路的稳定性和安全性。

三、选择输入和输出阻抗音频放大器电路的输入和输出阻抗需要匹配，以确保信号传输的质量。

一般情况下，输入阻抗要大于输出阻抗，以避免信号衰减和失真。

可以使用适当的传感器和阻抗转换电路来实现输入和输出阻抗的匹配。

四、选择合适的放大器芯片根据设计需求和性能要求，选择合适的放大器芯片。

一般情况下，芯片的参数包括增益、功率输出、输入和输出电阻、带宽等。

通过比较不同型号的芯片性能参数，选择最适合的芯片来满足设计要求。

五、设计反馈网络反馈网络在音频放大器电路中起到稳定工作点、调整增益和改善频率响应等作用。

根据具体需求，设计合适的反馈网络来优化电路性能。

常见的反馈网络包括电压式反馈和电流式反馈，可以根据实际情况选择合适的方式。

六、优化频率响应和失真音频放大器的频率响应和失真是设计中需要特别关注的两个方面。

通过合适的滤波电路和补偿电路，可以优化音频放大器的频率响应，提高信号传输的质量。

同时，采用适当的校正和补偿技术，可以减小失真，提高音频放大器的音质。

七、优化功率效率和温度控制功率效率和温度控制是音频放大器电路中需要考虑的重要问题。

音频功率放大器原理图
音频功率放大器是一种用于提高音频信号功率的电路，通常用于音响系统和放大器中。

它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的声音。

音频功率放大器的原理图如下所示：
（在此插入音频功率放大器原理图）。

原理图中包括输入端、放大电路、输出端和电源端。

输入端接收来自音源的低功率音频信号，放大电路对该信号进行放大处理，输出端将放大后的高功率音频信号传送至扬声器，电源端则为整个电路提供所需的电源电压。

放大电路是音频功率放大器的核心部分，它通常由功率放大器芯片、电阻、电容和电感等元件组成。

功率放大器芯片是最关键的部分，它能够将输入信号进行放大，并输出到扬声器。

电阻、电容和电感则用于对输入信号进行滤波和匹配，以保证信号质量和稳定性。

音频功率放大器的工作原理是将输入的音频信号转换为相应的电压信号，并通过放大电路进行放大处理，最终输出为高功率音频信号。

这样的设计能够满足扬声器对音频信号的驱动需求，使得音响系统能够发挥出更好的音质和音量表现。

在实际应用中，音频功率放大器可以根据需要进行不同的设计和调整，以满足不同的音响系统和放大器的要求。

例如，可以根据功率放大器芯片的规格和电路参数进行合理的选择，以及根据扬声器的阻抗和灵敏度进行匹配，从而实现最佳的音频放大效果。

总的来说，音频功率放大器是音响系统和放大器中不可或缺的部分，它能够将输入的低功率音频信号转换为输出的高功率音频信号，从而驱动扬声器发出更大的
声音。

通过合理的设计和调整，可以实现更好的音质和音量表现，从而提升整个音响系统的性能和体验。
