2014-2015年度《高频电子线路期末试卷》50

~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号标准答案一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内1．二极管峰值包络检波器适用于哪种调幅波的解调（C）A．单边带调幅波B．抑制载波双边带调幅波C．普通调幅波D．残留边带调幅波2．欲提高功率放大器的效率，应使放大器的工作状态为（D）A．甲类B．乙类C．甲乙类D．丙类3．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（B）A．LC正弦波振荡器B．晶体振荡器C．RC正弦波振荡器4．变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为（C）A．1/3 B．1/2 C．2 D．45．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（B）A．u PM(t)=U C cos（ωC t＋m f sinΩt）B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt 6．某超外差接收机的中频为465kHz，当接收550kHz的信号时，还收到1480kHz 的干扰信号，此干扰为（C）A．干扰哨声B．中频干扰C．镜像干扰D．交调干扰7．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（B）A．12kHz B．24kHz C．20kHz D．40kHz 8．MC1596集成模拟乘法器不可以用作（D）A．混频B．振幅调制C．调幅波的解调D．频率调制9．某单频调制的普通调幅波的最大振幅为10v，最小振幅为6v，则调幅系数m a为（C）A．0.6 B．0.4 C．0.25 D．0.110．以下几种混频器电路中，输出信号频谱最纯净的是（C）A．二极管混频器B．三极管混频器C．模拟乘法器混频器11．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（D）A．过压B．弱过压C．临界D．欠压12．鉴频的描述是（B）A．调幅信号的解调B．调频信号的解调C．调相信号的解调13．利用石英晶体的电抗频率特性构成的振荡器是（B）A．f＝fs时，石英晶体呈感性，可构成串联型晶体振荡器B．f＝fs时，石英晶体呈阻性，可构成串联型晶体振荡器C．f s<f<fp时，石英晶体呈阻性，可构成串联型晶体振荡器D．f s<f<fp时，石英晶体呈感性，可构成串联型晶体振荡器14．下图所示框图能实现何种功能？（C）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制B．调幅波的解调C．混频D．鉴频15．二极管峰值包络检波器，原电路正常工作。

2013-2014学年第二学期《高频电子技术》期末试卷(A)姓名：学号：专业班级：一、填空题（每空1分，共20分）1.并联谐振回路中，若外加信号源频率高于LC谐振频率，LC并联后的电抗呈容性。

2.并联谐振回路作为负载时常采用抽头接入的目的是为了减小信号源内阻和负载对回路的影响，若接入系数p增大，则谐振回路的Q值减小，带宽加宽。

3.已知一串联谐振回路的谐振频率为1MHz，回路中的电感L=150μH，电阻R=10Ω，则谐振回路的通频带为10.6 kHz。

4.高频小信号放大器的主要质量指标有：增益、通频带、选择性、工作稳定性和噪声系数。

5.若单级单调谐放大器的增益为10dB，则3级单调谐放大器级联后总的增益为30dB ，通频带是单级通频带的6.三极管混频器的变频增益大于1。

7.如果一个高频功放处于临界状态，只增加输入信号的振幅，功放会进入过压工作状态；若是在谐振回路两端并联一个电阻R，功放会进入欠压工作状态。

8.某单一频率的载波信号的幅度为4V，对它进行标准幅度调制，已调波的最大振幅为m为0.5 。

6V，则调幅系数a9.为了有效地实现集电极调幅，调制器必须工作在过压状态；为了有效地实现基极调幅，调制器必须工作在欠压状态。

10.二极管包络检波只适用解调标准调幅信号，对于DSB、SSB信号解调则需采用同步检波电路，它要求接收端载波与发送端载波同频、同相。

二、单项选择题（每题只有1个正确答案,每题1分，共5分）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类B．乙类C．甲乙类D．丙类2．以下几种混频器电路中，输出信号频谱最纯净的是（ B ）A．二极管平衡混频器B．模拟乘法器混频器C．二极管环形混频器D．三极管混频器3．属于频谱的非线性搬移过程的有（ D ）A．振幅调制B．调幅波的解调C．混频D．频率调制4．利用石英晶体的电抗频率特性构成的振荡器是（B ）f=f时，石英晶体呈感性，可构成串联型晶体振荡器A．qf=f时，石英晶体呈阻性，可构成串联型晶体振荡器B．qf<f<f时，石英晶体呈阻性，可构成串联型晶体振荡器C．p qf<f<f时，石英晶体呈感性，可构成串联型晶体振荡器D．q p5．利用非线性器件作用来实现频率变换时，其有用项为（ B ）A．一次方项B．二次方项C．高次方项D．全部项三、问答题（每题6分，共18分）1．什么是调幅，什么是调频，什么是调相？ 答：调幅指的是载波的频率和相角不变，载波的振幅按照调制信号的变化规律变化（2分） 调频指的是载波振幅不变，载波的瞬时频率按照调制信号的变化规律变化（2分） 调相指的是载波振幅不变，载波的瞬时相位按照调制信号的变化规律变化（2分）2．高频功率放大器原来工作在临界状态，如果集电极回路稍有失谐，功放的工作状态会如何变化？ 0c I ，1cm I ，0P ，c P 将如何变化？答：回路谐振时，回路等效阻抗为纯阻，且最大，当回路失谐时，回路等效阻抗减小，放大器将从临界状态变为欠压状态。

高频期末考试题（一）一、填空题（本大题共20空，每空1分，共20分）1．放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值，用分贝表示即为10lg（P si/P Ni）/(P so/P No)。

2．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性，发射极至基极之间的阻抗Z be性质应为容性，基极至集电极之间的阻抗Z cb性质应为感性。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

4．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是∆ϕ（t），在调频信号中是∆ω（t）。

5．锁相环路由鉴相器、环路滤波器和压控振荡器组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪。

LC谐振回路有（串联谐振）和（并联谐振）两种谐振方式。

丙类功率放大器的基极、集电极和发射极电流均为（余弦脉冲）电流。

谐振功率放大器中，LC谐振回路既起到（阻抗匹配）的作用，又起到（选频滤波）的作用。

当收听某电台639KHZ的节目时（收音机的中频频率为465KHZ），本振频率应为（1104KHZ ）,可能产生的镜像干扰频率为（1569KHZ ）。

2、二极管调制电路中的二极管工作于（开关）状态。

3、为了将接收的高频信号转变为中频信号，（混频器）是超外差接收机的关键部件。

4、正因为频率与相位存在（微分积分）的关系，所以FM与PM是可以互相转换的。

5、非线性系统的主要特点是输出信号中除包含输入信号频率外，还会产生（组合频率分量）。

1．功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。

2．为实现电信号的有效传输，无线电通信通常要进行调制。

常用的模拟调制方式可以分为调幅、调频和调相三种。

3．使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。

一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。

（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。

（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。

（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。

（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。

（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。

（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。

（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。

（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。

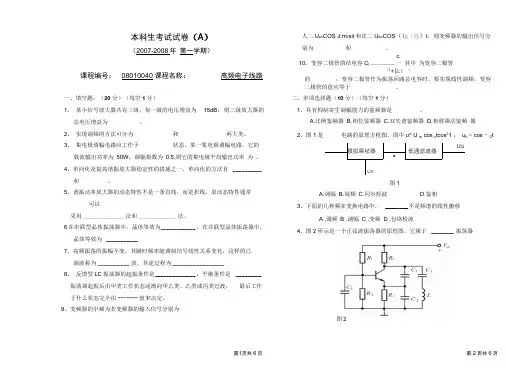

本科生考试试卷（A）（2007-2008年第一学期）课程编号：08010040 课程名称：高频电子线路人二U sm COS s t m f sit和比二U$m COS（乜「鳥）t，则变频器的输出信号分别为和。

c.10、变容二极管的结电容C j ------- --------------- 一其中为变容二极管（1+仏）‘的；变容二极管作为振荡回路总电容时，要实现线性调频，变容二极管的值应等于。

一、填空题：（20分）（每空1分）1、某小信号放大器共有三级，每一级的电压增益为15dB，则三级放大器的总电压增益为。

2、实现调频的方法可分为和两大类。

3、集电极调幅电路应工作于状态。

某一集电极调幅电路，它的载波输出功率为50W，调幅指数为0.5,则它的集电极平均输出功率为。

4、单向化是提高谐振放大器稳定性的措施之一，单向化的方法有__________和。

5、谐振动率放大器的动态特性不是一条直线，而是折线，求动态特性通常可以采用______________ 法和_____________ 法。

6在串联型晶体振荡器中，晶体等效为____________ ，在并联型晶体振荡器中，晶体等效为___________7、高频振荡的振幅不变，其瞬时频率随调制信号线性关系变化，这样的已调波称为___________ 波，其逆过程为__________________8、反馈型LC振荡器的起振条件是______________ ；平衡条件是_________振荡器起振后由甲类工作状态逐渐向甲乙类、乙类或丙类过渡，最后工作于什么状态完全由------- 值来决定。

9、变频器的中频为若变频器的输入信号分别为二、单项选择题（10分）（每空1分）1、具有抑制寄生调幅能力的鉴频器是。

A.比例鉴频器B.相位鉴频器C.双失谐鉴频器D.相移乘法鉴频器2、图1是电路的原理方框图。

图中u^ U m cos c tcos11 ；u0= cos・C t图1A.调幅B.混频C.同步检波D.鉴相3、下面的几种频率变换电路中，________ 不是频谱的线性搬移A .调频B .调幅C .变频D .包络检波4、图2所示是一个正弦波振荡器的原理图，它属于________ 振荡器图2第1页共6页第2页共6页A .互感耦合B •西勒C •哈特莱D .克拉泼5、 若载波频率为f c ，调制信号频率为 F ，那么双边带调幅波的频带宽度为 ______ 。

C 、负峰切割失真三、判断题，对的打“/D 、截止失真，错的打“X” （每空1分，共10分）标准答案（一）一、填空题（每空1分，共30分）1、 无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

2、 针对不同的调制方式有三种解调方式，分别是检波、鉴频和鉴相。

3、 在单调谐放大器中，矩形系数越接近于1、其选择性越好；在单调谐的多级放大器中， 级数越多，通频带越窄、（宽或窄），其矩形系数越（大或小）小。

4、 调幅波的表达式为： uAM （t ） = 20 （1 +0.2COS100 n t ） COS107 n t （V ）;调幅波的振幅 最大值为24V ，调幅度 Ma 为20 %,带宽fBW 为100Hz ，载波fc 为5*106Hz 。

5、 在无线电技术中，一个信号的表示方法有三种，分别是数学表达式、 波形、频谱。

6、 调频电路有直接调频、间接调频两种方式。

7、 检波有同步、和非同步检波两种形式。

8、 反馈式正弦波振荡器按照选频网络的不同，可分为 LC 、RC 、石英晶振 等三种。

9、 变频器可由混频器、和带通滤波器两部分组成。

10、 列出三个常见的频谱搬移电路调幅、检波、变频。

11、用模拟乘法器非线性器件实现调幅最为理想。

二、选择题（每小题 2分、共20分）将一个正确选项前的字母填在括号内 1、下列哪种信号携带有调制信号的信息（ C ） A 、载波信号B 、本振信号C 、已调波信号2、小信号谐振放大器的主要技术指标不包含（ 谐振电压增益B 、失真系数丙类谐振功放其谐振回路调谐于（ 基波 B 、二次谐波 3、A B ）C 、通频带 A ）分量 C 、其它高次谐波 D 、选择性D 、直流分量 并联型石英晶振中，石英谐振器相当于（ A 、电容 B 、电阻 5、 反馈式正弦波振荡器的起振条件为 A 、|AF|=1 , C 、|AF|>1 , 4、 A+ $ F= 2n n $ A+ $ F 工 2n n6、 要实现集电极调制特性应使功放工作在（A 、欠压状态B 、过压状态 7、自动增益控制可简称为（ B ） B 、AGC Cc 、电感 B )B 、|AF| >1 , |AF| =1 ,B）元件 D 、短路线 $ A+ $ F = 2n n $ A+ $ F)状态C 、临界状态D 、PLLD 、任意状态8、利用非线性器件相乘作用来实现频率变换其有用项为（ B ）A 、一次方项 C 、高次方项9、如右图所示的电路是（ A 、 普通调幅电路 B 、 双边带调幅电路 C 、 混频器 D 、 同步检波器B 、二次方项 D 、全部项10、在大信号包络检波器中，由于检波电容放电时间过长而引起的失真是（A 、频率失真B 、惰性失真 U rc224IF O51、解：F^ = —8.33W60%R3 I-ull ~l~~l —1+CO-沪8.335= 3.3W （3 分）P V8.33CC二 347 mA（3分）R.21谐振放大器是采用谐振回路作负载的放大器。

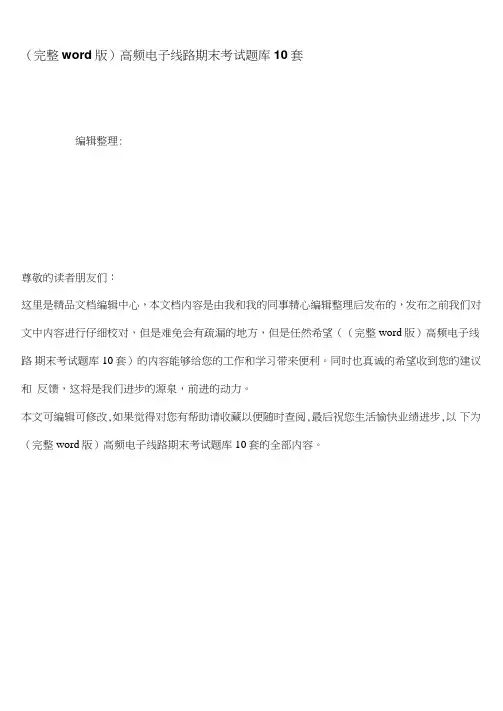

（完整word版）高频电子线路期末考试题库10套编辑整理:尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整word版）高频电子线路期末考试题库10套）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为（完整word版）高频电子线路期末考试题库10套的全部内容。

《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、 接收机分为直接放大式、和超外差式两种。

2、 扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种.3、 在集成中频放大器中，常用的集中滤波器主要有：LC 带通滤波器、陶瓷、石英晶体、 声表面波滤波器等四种。

4、 丙类谐振功放有欠压、龌和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

5、普通调幅波的数学表达式U 祖二Uon （1诩a cosQt ） cosset,为了实现不失真调幅, Ma —般实现AGC 的方法主要有改变发射级电流狂和改变放大器的负载两种。

根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

要产生较高频率信号应采用、p 振荡器，要产生较低频率信号应采用 业振荡器，要 产生频率稳定度高的信号应采用互英晶体振荡器.9、三点式振荡器有电容和电感三点式电路。

10、丙类功放最佳工作状态是临界状态,最不安全工作状态是强欠压状态。

1K 反馈式正弦波振荡器由放大部分、选频网络.反馈网络三部分组成。

12、调频电路有直接、间接调频两种方式。

13、 调幅测试中，根据示波器所显示的调幅波波形可以计算岀相应的调幅度Ma 。

已知某 普通调幅波波形及其参数如图所示，试求Ma 二0. 25%.二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内6、 7、 8、Av电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz〜8KHz ,则已调波的带宽为（AAs 16KHz B、200KHz C、4KHz D、8KHz3、对于同步检波器■同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（A、电容B、电阻5、图1—2所示电路为（AA、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路6、下列电路不属于频谱搬移电路的是A、调幅电路B、调频电路C、检波电路D、变频电路1、下列不属于小信号谐振放大器的技术指标是（C ）D ）元件A、8、反馈式正弦波振荡器的平衡条件是B、AF>1, (t)A+4)F = 2n TTAF〈1, 4)A+4)F二2nn D、AF二1，©A+G F二nn影响丙类谐振功率放大器性能的主要参数不包括（D ）A、B、V BB C、Ik D、Ri9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（BA、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入三、判断题，对的打“厂，错的打“X”（每空1分，共10分）1、谐振放大器处在谐振时其增益最大。

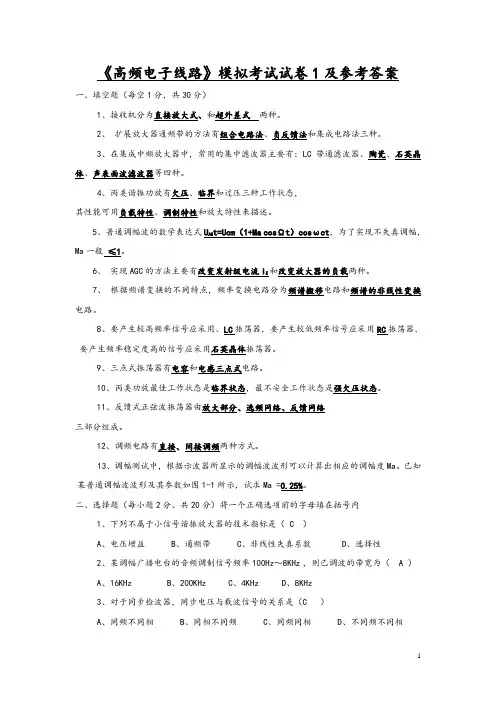

《高频电子线路》模拟考试试卷1及参考答案一、填空题（每空1分，共30分）1、接收机分为直接放大式、和超外差式两种。

2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。

3、在集成中频放大器中，常用的集中滤波器主要有：LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。

4、丙类谐振功放有欠压、临界和过压三种工作状态，其性能可用负载特性、调制特性和放大特性来描述。

5、普通调幅波的数学表达式U AM t=Ucm（1+Ma cosΩt）cosωct，为了实现不失真调幅，Ma一般≤1。

6、实现AGC的方法主要有改变发射级电流I E和改变放大器的负载两种。

7、根据频谱变换的不同特点，频率变换电路分为频谱搬移电路和频谱的非线性变换电路。

8、要产生较高频率信号应采用、LC振荡器，要产生较低频率信号应采用RC振荡器，要产生频率稳定度高的信号应采用石英晶体振荡器。

9、三点式振荡器有电容和电感三点式电路。

10、丙类功放最佳工作状态是临界状态，最不安全工作状态是强欠压状态。

11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。

12、调频电路有直接、间接调频两种方式。

13、调幅测试中，根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。

已知某普通调幅波波形及其参数如图1-1所示，试求Ma =0.25%。

二、选择题（每小题2分、共20分）将一个正确选项前的字母填在括号内1、下列不属于小信号谐振放大器的技术指标是（ C ）A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz～8KHz，则已调波的带宽为（ A ）A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器，同步电压与载波信号的关系是（C ）A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中，石英谐振器相当于（ D ）元件A、电容B、电阻C、电感D、短路线5、图1-2所示电路为（ A ）电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路图1-26、下列电路不属于频谱搬移电路的是（ B ）A、调幅电路B、调频电路C、检波电路D、变频电路7、反馈式正弦波振荡器的平衡条件是（ A ）A、AF=1，φA+φF = 2nπB、AF>1，φA+φF = 2nπC、AF<1，φA+φF = 2nπD、AF=1，φA+φF = nπ8、影响丙类谐振功率放大器性能的主要参数不包括（ D ）A、 V CCB、 V BBC、 U bmD、R i9、在大信号峰值包络检波器中，由于检波电容放电时间过长而引起的失真是（B ）A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大，相互影响小，放大倍数大，宜采用（ A ）混频电路A、基极输入，发射极注入B、基极输入，基极注入C、发射极输入，基极注入D、发射极输入，发射极注入三、判断题，对的打“√”,错的打“×”（每空1分，共10分）1、谐振放大器处在谐振时其增益最大。

高频电子线路一、填空题（每空1分，共13分）1．反馈式振荡器的振荡平衡条件是∑Ф=2nп和U f=U i。

三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。

2．在大信号检波中，产生对角线失真原因是R L C L选得太大，放电太慢，跟不上输入信号包络线的变化。

产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。

3．模拟乘法器的应用很广泛，主要可用来实现调幅、同步检波和混频等频谱搬移电路中。

4．混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和场效应管混频器等。

5．直接调频的优点是频偏大，间接调频的优点是中心频率稳定度高。

二选择题1．石英晶体谐振于fp时，相当于LC回路的（b）A．串联谐振现象 B．并联谐振现象 C．自激现象 D．失谐现象2．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（c）A．临界B．欠压C．过压3．判断下图是哪一类振荡器（c）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐放大器的区别是（ C ）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是1V，则所测正弦波的有效值（D）A．4.6V B．2.3V C．3.25V D．1.63V6．石英晶体振荡器的主要优点是（C）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定9．一同步检波器，输入信号为u S =U S cosωC tcosΩt，恢复载波u r =U r cos（ωC＋Δω）t,输出信号将产生（ B ）A．振幅失真B．频率失真C．相位失真10．自动频率控制简称（B）A．AGC B．AFC C．APC11．锁相环路电路的作用是（B）A．维持工作频率稳定B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化12．要观察调谐放大器的谐振曲线，需要用到以下哪个仪器（D）A．示波器B．频率计C．高频信号发生器D．扫频仪13．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调频波的表达式为（B）A．u FM(t)=U C cos（ωC t＋m f sinΩt）B．u FM(t)=U C cos（ωC t－m f cosΩt）C．u FM(t)=U C（1＋m f sinΩt）cosωC t D．u FM(t)=kUΩU C cosωC tsinΩt14．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是（D）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）15．下图所示框图能实现何种功能？（ A ）其中u s(t)= U s cosωs t， u L(t)= U L cosΩtA．调幅B．检波C．混频D．鉴频三、简答题（每小题5分，共10分）1．为什么发射台要将信息调制到高频载波上再发送？答：1）信号不调制进行发射天线太长，无法架设。

2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。

3．集电极调幅，应使被调放大器工作于过压______状态。

5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。

6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

8. 解调是调制的逆过程。

振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。

9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。

10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。

11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。

12. 调相时，最大相位偏移与调制信号幅度成正比。

13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。

14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。

15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。

16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。

17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。

2014年高频期末试卷计算题(A)1、 一高频小信号放大器电路如下图所示。

已知工作频率10,5,100,2,353423120140======N N N Q uH L MHz f 匝。

三极管T1与T2型号相同，它们的y 参数为：ms g ie 2.3=，pF C ie 10=，ms g oe 55.0=，ms y fe 53||= ，,8.5pF C oe =忽略y re ,（1） 画出交流等效电路（要求在图中对应标出1~4各点）；（2） 计算回路电容C （注：不要忽略三极管T1的Coe 以及T2的Cie 的影响）；（3） 计算|Av 0|、通频带。

2、某高频功率放大器V Vcc 12=,电压利用系数9.0=ξ，075=c θ，最大输出功率W P O 4.5=。

()455.07501=α，()27.07500=α。

试问：(1) 要获得最大输出功率，功放应调整在什么状态？此时负载电阻p R 是多少？(2) 功放管的效率c η和管耗c P 各是多少？(3) 若将负载p R 减小一半或增大一倍，则输出功率分别变为多少？3．已知一非线性器件的输出电流i 与输入电压v 的近似关系式为2210v g v g g i ++=，其中2210/1,/5,10V mA g V mA g mA g ===。

当此器件的输入电压21v v v +=时，其中)(20000cos )(2000cos 21V t v V t v ππ==；，求（1）输出的频率成分有哪些，振幅各为多少mA ？（2）如果把1v 当作调制信号，2v 当作载波，试分析该器件有无调制作用？若有调制作用属于何种调制？调制度是多少？（3）能否把该器件作混频器使用？若可以，那么其中，和频分量，即)(21f f +的频率和振幅各为多少？4A (注意：电子、电科、电信、生仪专业学生做此题) 有一调幅波已调信号表达式为：u(t)=3（1+0.3cos2π×1000 t +0.5cos4π×1000 t ）cos2π×106t 伏。

页眉内容《电子线路》期末考试试卷一、 填空（每空2分，共20分）1、LC 并联谐振回路的品质因数越高，则（ ）越窄；2、两级高频小信号放大器的功率增益和噪声系数分别为G PA1、G PA2和NF 1、NF 2，总的噪声系数NF=（ ）。

3、高频谐振功放用作基极调幅时，其工作在（ ）状态；4、反馈振荡器是由主网络和反馈网络所组成的具有选频能力的正反馈系统。

反馈振荡器必须满足起振、平衡和（）三个条件，每个条件中应分别讨论其幅度和（ ）两个方面的要求。

5、调幅信号的同步检波对同步信号的要求是与发射端载频（）6、频率变换电路的输出能够产生输入信号中没有的频率分量。

要实现频率变换功能，必须需要（ ）元件。

7、二极管峰值包络检波适用于（ ）的检波，为了避免惰性失真，需满足（ ）关系。

8、PLL 电路的基本原理是利用( )误差来消除频率误差。

一、填空（每空2分，共20分） 1、 通频带2、3、 欠压4、 稳定 相位5、 同频同相（或相位为固定差）6、非线性7、普通调幅信号8、相位二、简答题(每小题5分，共15分)1．低频信号在通过无线传输前，一般需要调制，为什么？2．为了避免中频干扰，一般采取什么措施？为了避免镜频干扰，一般采取何种措施？ 3. 图1所示振荡电路，能不能够够产生振荡？为什么？1211pA G NF NF -+Ω-≤a a M M RC 21二、简答题(每小题5分，共15分)1、由于需传输的信号频率较低，则所需的天线尺寸就很大，高频信号所需天线的尺寸就较小（2分）；直接传输低频信号会发生频带混叠现象，而高频信号频带资源丰富，信号就不会发生混叠现象（3分）。

2、选择合适的中频（2分）；采用高中频和二次混频技术（3分）。

3、不能振荡（2分）；不满足振荡器的正反馈条件(三点式电路的组成法则)（3分）。

三、分析、计算（65分）1、图2所示电路，下标电容为高频旁路电容或者耦合电容。

已知工作频率为f 0=10MHz ，L ＝1.5μH ，Q 0＝100，N 1/N 2 =4，晶体管在工作条件下测得的Y 参数如下：y ie ＝(2.8＋j3.5)mS ，0.2+j2）mS 。

1、一个完整的通信系统应该由哪几部分组成？试画出其组成框图，并简述各部分的功能。

答：一个完整的通信系统应包括：输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分，如图所示：输入变换装置塩送设容传输信_■［接收話萱|―输出变换装書输入变换装置：将信源的输出变换成适合传输的电信号；发送设备：将电信号变换成适合信道传输的形式；传输信道：将来自发射机的信号传输到接收机的物理介质；接收设备：将信道传输的信号进行处理，恢复接受信号中包含的信息；输出变换装置：将接收的电信号变换成适合用户接收的形式。

2、某谐振功率放大器输出功率Po已测出，在电路参数不变时，为了提高Po采用提高Vb 的方法，但效果不明显，试分析原因，并指出为实现输出功率明显提高可采用什么措施？为什么？答：在电路参数不变时，为了提高Po采用提高的Vb方法，但效果不明显，是因为谐振功率放大器工作在过压工作状态。

为了实现输出功率明显提高可采用提高供电电压Vcc和减小负载电阻Rp的方法，使放大器工作在临界工作状态。

3•无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答：①信号不调制进行发射天线太长，无法架设；②信号不调制进行传播会相互干扰，无法接收。

常用的模拟调制方式：调幅、调频及调相。

4•谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率咼是因为它的工作频率很咼，咼频谐振功放实质是将直流功率转变为高频功率，为了输出功率足够大，常选在丙类状态下工作，而丙类状态的转换率大于甲，乙类，所以其效率高。

输出不失真是因为它采用选频网络作为负载，使用谐振负载进行选频输出，故输出仍为正弦波，波形不会失真。

5、丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？答：因为丙放输出电流为余弦脉冲，为了保证输出电压为不失真的完整正弦信号，所以一定要用调谐回路作为集电极负载。

回路谐振则信号不失真且效率最高，若回路失谐则管子功耗加大，且易烧坏管子。
