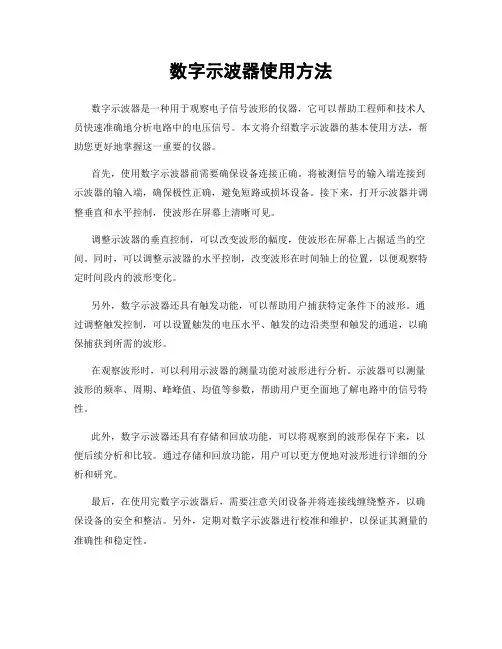

数字示波器使用方法
数字示波器是一种用于观察电子信号波形的仪器,它可以帮助工程师和技术人员快速准确地分析电路中的电压信号。
本文将介绍数字示波器的基本使用方法,帮助您更好地掌握这一重要的仪器。
首先,使用数字示波器前需要确保设备连接正确。
将被测信号的输入端连接到示波器的输入端,确保极性正确,避免短路或损坏设备。
接下来,打开示波器并调整垂直和水平控制,使波形在屏幕上清晰可见。
调整示波器的垂直控制,可以改变波形的幅度,使波形在屏幕上占据适当的空间。
同时,可以调整示波器的水平控制,改变波形在时间轴上的位置,以便观察特定时间段内的波形变化。
另外,数字示波器还具有触发功能,可以帮助用户捕获特定条件下的波形。
通过调整触发控制,可以设置触发的电压水平、触发的边沿类型和触发的通道,以确保捕获到所需的波形。
在观察波形时,可以利用示波器的测量功能对波形进行分析。
示波器可以测量波形的频率、周期、峰峰值、均值等参数,帮助用户更全面地了解电路中的信号特性。
此外,数字示波器还具有存储和回放功能,可以将观察到的波形保存下来,以便后续分析和比较。
通过存储和回放功能,用户可以更方便地对波形进行详细的分析和研究。
最后,在使用完数字示波器后,需要注意关闭设备并将连接线缠绕整齐,以确保设备的安全和整洁。
另外,定期对数字示波器进行校准和维护,以保证其测量的准确性和稳定性。
总之,数字示波器是一种非常重要的电子测量仪器,掌握其基本使用方法对于工程师和技术人员来说至关重要。
通过本文的介绍,希望能够帮助您更好地理解和应用数字示波器,提高工作效率和准确性。

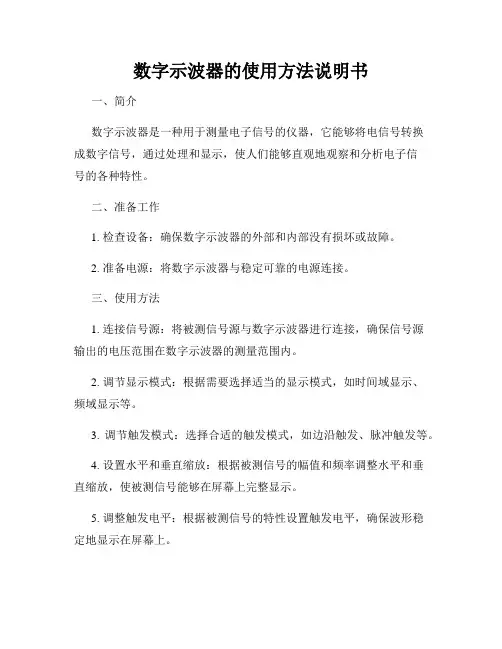

数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器,它能够将电信号转换成数字信号,通过处理和显示,使人们能够直观地观察和分析电子信号的各种特性。
二、准备工作1. 检查设备:确保数字示波器的外部和内部没有损坏或故障。
2. 准备电源:将数字示波器与稳定可靠的电源连接。
三、使用方法1. 连接信号源:将被测信号源与数字示波器进行连接,确保信号源输出的电压范围在数字示波器的测量范围内。
2. 调节显示模式:根据需要选择适当的显示模式,如时间域显示、频域显示等。
3. 调节触发模式:选择合适的触发模式,如边沿触发、脉冲触发等。
4. 设置水平和垂直缩放:根据被测信号的幅值和频率调整水平和垂直缩放,使被测信号能够在屏幕上完整显示。
5. 调整触发电平:根据被测信号的特性设置触发电平,确保波形稳定地显示在屏幕上。
6. 调整触发延迟:根据需要设置触发延迟,使触发点位于波形的合适位置。
7. 分析波形:观察波形的各个特性,如幅值、频率、周期、上升时间等,并进行相应的测量和分析。
四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中,以免损坏设备或危及人身安全。
2. 在连接信号源时,确保输入端与待测电路相互匹配,避免因电阻、电容等不匹配导致的测量误差。
3. 调节触发模式和触发电平时,应根据被测信号的特性选择合适的设置,以确保波形能够稳定地显示在屏幕上。
4. 在分析波形时,要根据具体需要选择合适的测量功能,并正确使用示波器的各项功能和参数进行测量和分析。
五、故障排除1. 若数字示波器无法正常启动或显示异常,首先检查电源连接是否良好,是否存在电源故障。
2. 若波形显示不稳定或触发功能失效,可尝试调整触发模式、触发电平和触发延迟等参数,或检查信号源输出是否正常。
六、维护保养1. 定期清洁:根据使用频率和工作环境,定期清洁数字示波器的外壳和连接接口,确保设备的正常散热和连接良好。
2. 防护措施:避免将硬物、液体等杂物接触到数字示波器的内部电路板,以防止损坏电路板或导致电击等事故发生。

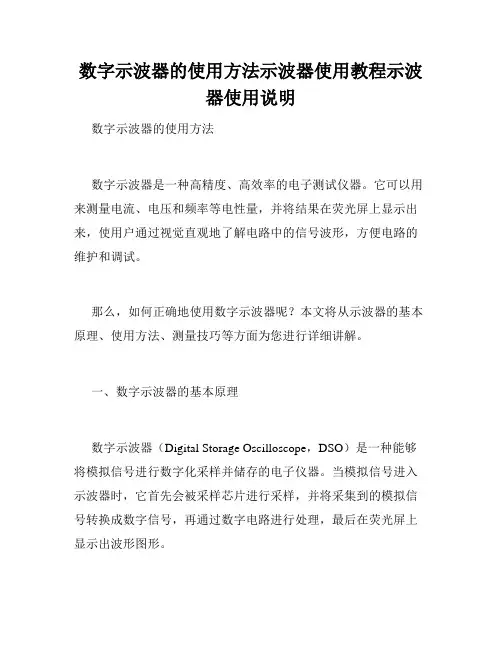

数字示波器的使用方法示波器使用教程示波器使用说明数字示波器的使用方法数字示波器是一种高精度、高效率的电子测试仪器。
它可以用来测量电流、电压和频率等电性量,并将结果在荧光屏上显示出来,使用户通过视觉直观地了解电路中的信号波形,方便电路的维护和调试。
那么,如何正确地使用数字示波器呢?本文将从示波器的基本原理、使用方法、测量技巧等方面为您进行详细讲解。
一、数字示波器的基本原理数字示波器(Digital Storage Oscilloscope,DSO)是一种能够将模拟信号进行数字化采样并储存的电子仪器。
当模拟信号进入示波器时,它首先会被采样芯片进行采样,并将采集到的模拟信号转换成数字信号,再通过数字电路进行处理,最后在荧光屏上显示出波形图形。
数字示波器的特点是采样率高、带宽宽、噪声小,并且可以通过内置计算机实现多种复杂的测量和分析功能。
因此,数字示波器已成为电子检测和测试领域中不可或缺的工具之一。
二、数字示波器的使用方法1、准备工作在使用数字示波器之前,我们需要准备好测量物、信号源、电缆和示波器。
其中,信号源可以是任何产生模拟信号的电子元件,如信号发生器、函数发生器或示波器本身。
在将信号源与示波器连接时,需要根据连接方式选择合适的接口和电缆类型,例如BNC接口和同轴电缆可以支持50欧姆和75欧姆的传输线,而探头则可以用于连接带有夹子的对接器以测量电源或电路板上的元件。
2、设置示波器使用数字示波器时,我们需要根据测量要求来设置示波器的参数,如垂直和水平缩放、扫描速度、触发方式等。
其中,垂直缩放主要是设置放大倍数和输入阻抗,以确保输入信号在示波器的垂直方向上显示清晰。
水平缩放则需要根据测量信号的周期和带宽来调节。
在示波器的触发方面,根据信号的周期和频率,可以选择自由运行模式、边沿触发模式、视频触发模式等不同的触发方式,以满足不同测量要求。
3、测量信号当示波器设置完成后,我们就可以测量信号波形了。
此时,我们可以通过示波器荧光屏上的波形图形来观察信号的幅度、周期、频率以及相位等电性参数。

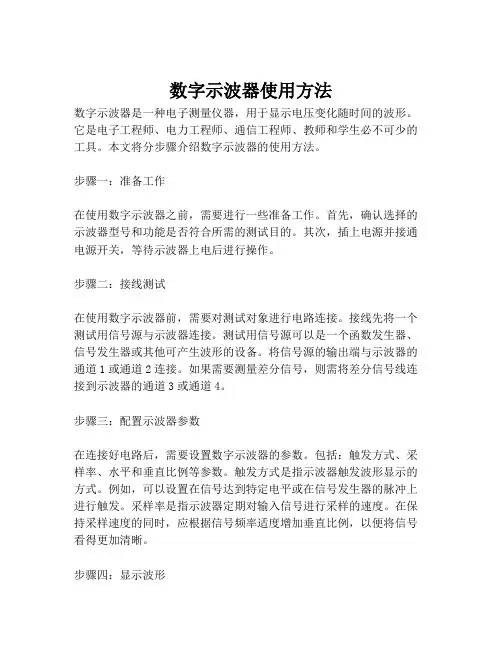

数字示波器使用方法数字示波器是一种电子测量仪器,用于显示电压变化随时间的波形。
它是电子工程师、电力工程师、通信工程师、教师和学生必不可少的工具。
本文将分步骤介绍数字示波器的使用方法。
步骤一:准备工作在使用数字示波器之前,需要进行一些准备工作。
首先,确认选择的示波器型号和功能是否符合所需的测试目的。
其次,插上电源并接通电源开关,等待示波器上电后进行操作。
步骤二:接线测试在使用数字示波器前,需要对测试对象进行电路连接。
接线先将一个测试用信号源与示波器连接。
测试用信号源可以是一个函数发生器、信号发生器或其他可产生波形的设备。
将信号源的输出端与示波器的通道1或通道2连接。
如果需要测量差分信号,则需将差分信号线连接到示波器的通道3或通道4。
步骤三:配置示波器参数在连接好电路后,需要设置数字示波器的参数。
包括:触发方式、采样率、水平和垂直比例等参数。
触发方式是指示波器触发波形显示的方式。
例如,可以设置在信号达到特定电平或在信号发生器的脉冲上进行触发。
采样率是指示波器定期对输入信号进行采样的速度。
在保持采样速度的同时,应根据信号频率适度增加垂直比例,以便将信号看得更加清晰。
步骤四:显示波形设置好示波器的参数后,就可以显示测试信号的波形了。
触发条件满足后,示波器会显示完整的波形(取决于设置的视窗大小)。
如果需要更精细的波形,可以通过改变垂直和水平比例进行调整。
此时,用户可以逐渐放大、移动和调整波形使其达到最优。
步骤五:保存和记录数据数字示波器可以保存测量数据以便后续使用。
可以通过USB接口或其他存储设备将数据保存到U盘或电脑上。
数据还可以作为图片或文档附加给其他用户。
在使用数字示波器时,需要注意安全事项,例如使用直流耦合模式或分离信号等级地面电阻等技术以最小化对被测电路或设备的干扰。
本文介绍了数字示波器的使用步骤。
通过这些步骤,用户可以轻松读取测量结果并生成数据记录。
数字示波器是一个强大而易于使用的工具,它可以帮助用户提高工作效率,提高工作质量。

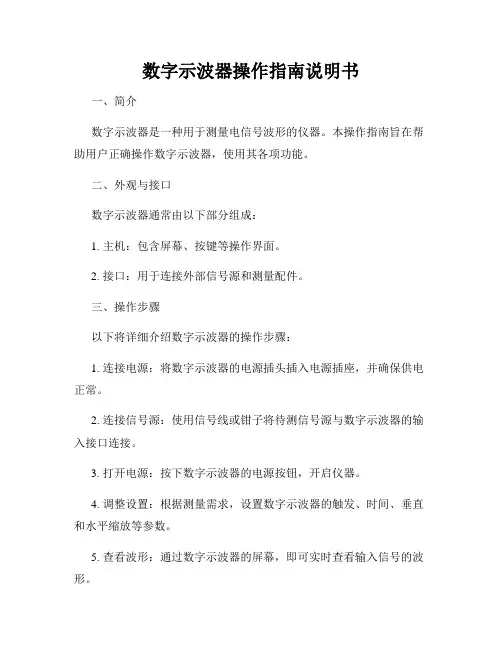

数字示波器操作指南说明书一、简介数字示波器是一种用于测量电信号波形的仪器。
本操作指南旨在帮助用户正确操作数字示波器,使用其各项功能。
二、外观与接口数字示波器通常由以下部分组成:1. 主机:包含屏幕、按键等操作界面。
2. 接口:用于连接外部信号源和测量配件。
三、操作步骤以下将详细介绍数字示波器的操作步骤:1. 连接电源:将数字示波器的电源插头插入电源插座,并确保供电正常。
2. 连接信号源:使用信号线或钳子将待测信号源与数字示波器的输入接口连接。
3. 打开电源:按下数字示波器的电源按钮,开启仪器。
4. 调整设置:根据测量需求,设置数字示波器的触发、时间、垂直和水平缩放等参数。
5. 查看波形:通过数字示波器的屏幕,即可实时查看输入信号的波形。
四、功能介绍数字示波器提供了许多功能,包括但不限于以下几个方面:1. 触发模式:可选择边沿触发、脉宽触发、视频触发等不同触发模式。
2. 自动测量:数字示波器能够自动对波形进行各项参数的测量,如峰峰值、频率、周期等。
3. 存储功能:用户可以将测量结果保存在数字示波器内存中,方便后续查看和分析。
4. 波形记录:数字示波器可以记录一段时间内的波形,反映信号的变化趋势。
5. 其他设置:数字示波器还具有数据传输、触发级别、参考电平、通道设置等多个设置选项。
五、常见问题与解决方法在使用数字示波器过程中,可能会遇到以下问题,下面提供相应的解决方法供参考:1. 无法观测到信号:检查信号源是否正常输出、信号线是否连接正确、数字示波器设置是否正确。
2. 波形不稳定:检查信号源的稳定性、数字示波器的触发参数设置是否合理。
3. 信号失真:检查信号源与数字示波器之间的连接线路以及数字示波器的垂直缩放设置。
4. 操作困难:仔细阅读数字示波器的用户手册,了解各项功能的使用方法。
六、注意事项为了保证数字示波器的正常使用,遵循以下注意事项:1. 避免过量电压:不要将过高或过低电压的信号直接输入到数字示波器中。

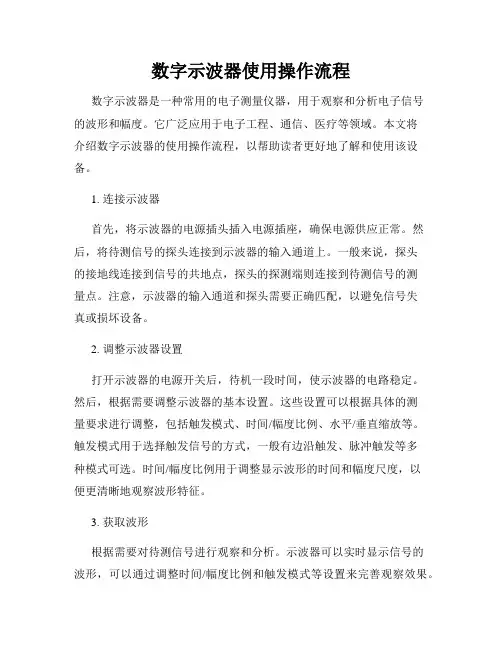

数字示波器使用操作流程数字示波器是一种常用的电子测量仪器,用于观察和分析电子信号的波形和幅度。
它广泛应用于电子工程、通信、医疗等领域。
本文将介绍数字示波器的使用操作流程,以帮助读者更好地了解和使用该设备。
1. 连接示波器首先,将示波器的电源插头插入电源插座,确保电源供应正常。
然后,将待测信号的探头连接到示波器的输入通道上。
一般来说,探头的接地线连接到信号的共地点,探头的探测端则连接到待测信号的测量点。
注意,示波器的输入通道和探头需要正确匹配,以避免信号失真或损坏设备。
2. 调整示波器设置打开示波器的电源开关后,待机一段时间,使示波器的电路稳定。
然后,根据需要调整示波器的基本设置。
这些设置可以根据具体的测量要求进行调整,包括触发模式、时间/幅度比例、水平/垂直缩放等。
触发模式用于选择触发信号的方式,一般有边沿触发、脉冲触发等多种模式可选。
时间/幅度比例用于调整显示波形的时间和幅度尺度,以便更清晰地观察波形特征。
3. 获取波形根据需要对待测信号进行观察和分析。
示波器可以实时显示信号的波形,可以通过调整时间/幅度比例和触发模式等设置来完善观察效果。
同时,示波器还可以进行波形捕获,以便后续的数据分析和处理。
在获取波形过程中,需要注意信号的频率范围和幅度,以免超过示波器的测量范围。
4. 数据分析和处理获取波形后,可以进行数据分析和处理。
示波器提供了多种功能和工具,用于对波形进行测量、计算、描绘等操作,以实现对信号特性的深入分析。
同时,示波器还可以保存波形数据并导出为其他文件格式,以便于后续的数据处理和共享。
5. 断开连接和关闭示波器在使用完成后,首先断开待测信号的连接,再将示波器的电源插头从电源插座上拔出,确保设备安全。
然后,关闭示波器的电源开关。
此外,还可以清理和维护示波器,保持设备的良好状态。
总结:数字示波器是一种重要的电子测量仪器,掌握其使用操作流程对于电子工程师和相关专业人员来说十分重要。
本文简要介绍了数字示波器的使用操作流程,包括连接示波器、调整示波器设置、获取波形、数据分析和处理以及断开连接和关闭示波器等步骤。

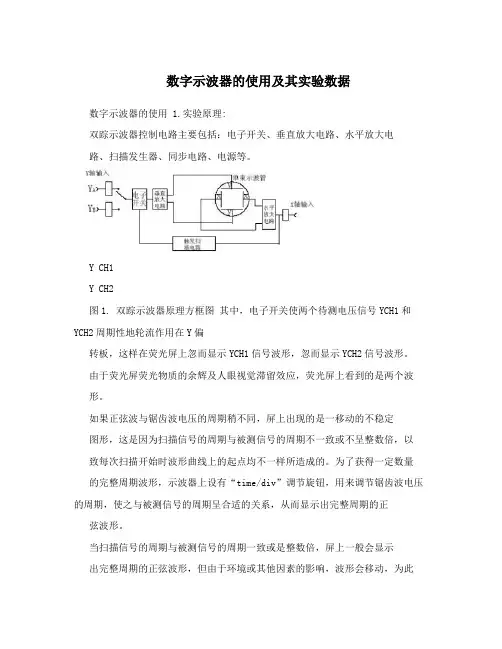

数字示波器的使用及其实验数据数字示波器的使用 1.实验原理:双踪示波器控制电路主要包括:电子开关、垂直放大电路、水平放大电路、扫描发生器、同步电路、电源等。
Y CH1Y CH2图1. 双踪示波器原理方框图其中,电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板,这样在荧光屏上忽而显示YCH1信号波形,忽而显示YCH2信号波形。
由于荧光屏荧光物质的余辉及人眼视觉滞留效应,荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同,屏上出现的是一移动的不稳定图形,这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍,以致每次扫描开始时波形曲线上的起点均不一样所造成的。
为了获得一定数量的完整周期波形,示波器上设有“time/div”调节旋钮,用来调节锯齿波电压的周期,使之与被测信号的周期呈合适的关系,从而显示出完整周期的正弦波形。
当扫描信号的周期与被测信号的周期一致或是整数倍,屏上一般会显示出完整周期的正弦波形,但由于环境或其他因素的影响,波形会移动,为此示波器内装有扫描同步电路,同步电路从垂直放大电路中取出部分待测信号,输入到扫描发生器,迫使锯齿波与待测信号同步,此称为“内同步”。
如果同步电路信号从仪器外部输入,则称为“外同步”。
操作时,使用“电平(LEVEL)”旋钮,改变触发电平高度,当待测电压达到触发电平时,扫描发生器开始扫描,直到一个扫描周期结束。
但如果触发电位高度超出所显示波形最高点或最低点的范围,则扫描电压消失,扫描停止。
如果在示波器的YCH1或YCH2端口加上正弦波,在示波器的X偏转板加上示波器内部的锯齿波,当锯齿波电压的变化周期与正弦电压的变化周期相等时,则在荧光屏上将显示出完整周期的正弦波形,如图2所示。
如果在示波器的YCH1、YCH2端口同时加上正弦波,在示波器的X偏转板加上示波器内部的锯齿波,则在荧光屏上将得到两个正弦波。
图2. 示波器显示正弦波形的原理数字存储示波器的基本原理框图如图3所示:AcquistionDisplayA/DDeMUXuPDisplayInputAMPMemoryMemory图3. 数字存储示波器的基本原理框图数字示波器是按照采样原理,利用A/D变换,将连续的模拟信号转变成离散的数字序列,然后进行恢复重建波形,从而达到测量波形的目的。
数字示波器使用方法说明书1. 介绍数字示波器(以下简称示波器)是一种用于测量和显示电信号波形的电子仪器。
本说明书将为您提供关于如何正确使用示波器的详细指导。
2. 示波器概述示波器由以下主要组件组成:- 输入部分:用于连接被测电路并采集信号。
- 垂直放大器:将输入信号放大到合适的水平以进行显示。
- 水平时基:控制波形在屏幕上的水平移动速度。
- 显示部分:将放大后的波形以图形方式显示在屏幕上。
3. 准备工作在使用示波器之前,请确保按照以下步骤进行准备:- 将示波器与被测电路正确连接。
- 接通电源并确保电源电压符合示波器要求。
- 确保信号源的输出与示波器的输入匹配。
4. 示波器设置为了获取准确的波形显示,您需要进行以下设置:- 垂直放大:根据被测信号的幅度调整垂直放大倍数,确保波形在屏幕上合适的显示。
- 水平时基:调整时基控制按钮,使波形在屏幕上的时间轴显示合适。
- 触发:根据需要设置触发模式和触发电平,以便在屏幕上稳定显示波形。
5. 示波器操作以下是一些基本的示波器操作指南:- 打开示波器,并确保显示屏幕上有波形显示。
- 调整垂直和水平控制按钮,使波形在屏幕上清晰可见。
- 如有需要,可以使用光标功能测量波形的幅度、频率等。
- 在观察波形时,可以使用持续触发或单次触发模式来获得稳定的显示。
6. 示波器附加功能现代示波器通常还提供一些附加功能,以帮助用户进行更复杂的信号分析:- 自动测量功能:示波器可以自动测量并显示波形的参数,如峰峰值、平均值等。
- 存储功能:示波器可以将测量结果存储在内部存储器或外部存储介质中,以便将来查看或分析。
- 外部触发功能:示波器可以通过外部触发信号来控制和同步波形显示。
7. 小结本说明书为您提供了数字示波器的使用方法指导。
请按照说明书中的步骤正确连接示波器,并进行相应的设置和操作以获取准确的波形显示。
在使用示波器时,请务必注意安全,并遵循相关的操作规程。
祝您使用愉快!。
⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。
它能把⾁眼看不见的电信号变换成看得见的图像,便于⼈们研究各种电现象的变化过程。
下⾯是⼩编带来的关于⽰波器的正确⽤法的内容,欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀:选择Y轴耦合⽅式。
根据被测电信号频率,将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆:选择Y轴灵敏度。
根据被测电信号的峰峰值,将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测电压值,则只需适当调节Y轴灵敏度微调旋钮,使得屏幕上显⽰所需⾼度波形即可); 步骤三:选择触发信号来源与极性。
通常将触发信号极性开关置于“+”或“-”档位上; 步骤四:选择扫描速度。
根据被测信号周期,将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测时间值,则只需适当调节扫描速度“t/div”微调旋钮,使得屏幕上显⽰所需周期数波形即可); 步骤五:输⼊被测信号。
被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。
使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰,减⼩测试误差;不要使光点停留在⼀点不动,否则电⼦束轰击⼀点宜在荧光屏上形成暗斑,损坏荧光屏。
2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。
被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。
3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时,只能测量(被测信号- 信号地就是⼤地,信号端输出幅度⼩于300V CAT II)信号的波形。
绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。
(浮地是不能接⼤地的,否则造成仪器损坏,如测试电磁炉。
) 4、通⽤⽰波器的外壳,信号输⼊端BNC 插座⾦属外圈,探头接地线,AC220V 电源插座接地线端都是相通的。
数字示波器的使用流程1. 简介数字示波器(Digital Oscilloscope)是一种广泛应用于电子实验室、生产测试和电路维修中的电子测量仪器。
它可以用来观察和分析电信号的振幅、频率、相位等特性,对于电路故障排除、信号分析和波形显示等方面非常有用。
2. 连接设备在使用数字示波器之前,需要确保正确连接设备。
以下是连接设备的基本步骤:1.将示波器通过USB或其他接口与电脑或控制台等主设备连接。
确保连接稳固并不松动。
2.使用适当的电缆将待测电路与示波器的输入通道连接。
在连接电缆时应注意正确匹配接口类型和电阻阻抗。
3. 打开示波器软件示波器通常配备相应的软件,用于控制和配置设备。
下面是打开示波器软件的一般步骤:1.运行示波器软件,通常可以在电脑的桌面或开始菜单中找到相应的图标。
2.如果示波器软件支持多个设备连接,选择相应的设备进行操作,或者等待软件自动识别并连接设备。
4. 配置示波器参数在开始无论是观察信号波形还是进行测量前,需要配置示波器的参数。
以下是一些常见的参数配置:1.设置时间基准:调整示波器的时间刻度,以便观察到所需的波形细节。
2.选择通道和通道配置:确定要测量的通道,并按照需要进行通道增益、偏移和耦合等设置。
3.触发设置:设置触发条件,如触发电平、边沿、触发源等,以确保示波器能够捕获到感兴趣的波形。
4.参数测量:根据需求选择并配置所需的测量参数,如电压、频率、占空比等。
5. 观察波形配置好示波器参数后,即可开始观察波形。
根据所需的信号特性和预期的波形形状,可以采取以下步骤:1.打开示波器的触发模式,以便在触发条件满足时捕获和显示波形。
2.调整示波器的参考电平和增益设置,以适应观察波形的幅度范围。
3.根据所需的时间分辨率,调整示波器的时间基准,以便能够清晰地观察到波形的细节。
4.观察并分析波形。
根据所需的测量和分析任务,可以使用示波器软件提供的工具和功能进行峰值测量、频谱分析等操作。
5.根据需要对波形进行截屏、保存或导出。
数字示波器操作说明书一、简介数字示波器(以下简称示波器)是一种可显示电信号波形的测量仪器,用于观察和分析电路中的信号。
本操作说明书将详细介绍示波器的使用方法和注意事项。
二、功能概述示波器具有以下主要功能:1. 波形显示:示波器可以将输入信号的波形以图形的形式展示在屏幕上,方便用户观察。
2. 参数测量:示波器可以测量信号的频率、幅值、相位等参数,帮助用户进行信号分析。
3. 存储功能:示波器可以将测量到的波形数据存储在内部或外部存储设备中,方便用户后续处理和回顾。
三、操作步骤以下是示波器的操作步骤,您可以按照以下顺序进行操作:1. 连接信号源:将待测信号源通过正确的接口连接到示波器的输入端,确保信号源的输出符合示波器的输入要求。
2. 打开示波器:按下示波器的电源按钮,待示波器启动完成后,屏幕将显示初始界面。
3. 调整触发模式:示波器的触发模式可选择自动触发、单次触发或外部触发,根据需要调整触发模式。
4. 调整垂直尺度:根据待测信号的幅值范围,调节示波器的垂直尺度,使得信号在屏幕上能够完整显示。
5. 调整水平尺度:根据待测信号的时间范围,调节示波器的水平尺度,使得波形在屏幕上稳定显示。
6. 开始测量:按下示波器的开始测量按钮,示波器将开始捕捉并显示信号的波形。
7. 分析波形:观察波形并进行相关测量和分析,调整相应参数以满足需求。
8. 存储数据:如需保存波形数据,可将数据存储在示波器的内部存储器或外部存储设备中。
四、注意事项在使用示波器时,需要注意以下事项:1. 请按照正确的操作步骤进行操作,确保操作的准确性和安全性。
2. 当前操作涉及高压电路时,请确保断开电源并等待足够的放电时间后再进行操作,以免发生触电事故。
3. 示例中的操作仅供参考,实际操作中请结合具体设备和信号要求进行调整。
4. 避免示波器长时间暴露在高温、潮湿或有腐蚀性气体的环境中,以免影响示波器的性能。
5. 如遇到操作问题或设备故障,请及时与相关技术人员联系进行维修或更换。
