1 智能小车平台组装

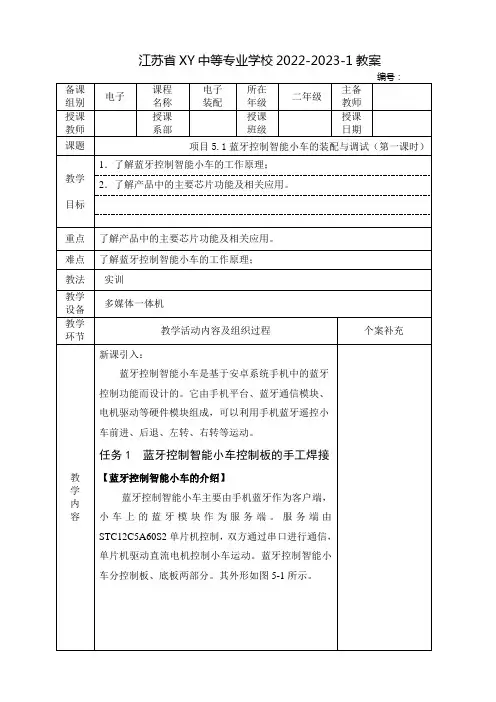

江苏省XY中等专业学校2022-2023-1教案教学内容图5-1 蓝牙控制智能小车小车功能如下：（1）利用手机蓝牙控制小车的前进、后退、左转、右转等运动；（2）实现循迹功能，能让小车在白纸上沿着黑线行走；（3）实现避障功能，当前方有障碍物时，小车能自动避开；（4）实现声控功能，当有声音传入，小车会向前运行；（5）实现光控功能，当有光照入，小车会向前运行；（6）实现测速功能，能实时检测小车实际运行速度；（7）实现多级调速，小车运行速度八级可调；（8）兼容多种单片机，并预留程序下载接口。

【蓝牙控制智能小车控制板原理图】小车控制板上主要有STC12C5A60S2主控制器模块、蓝牙传输模块、显示模块电路，原理图如图5-2所示（见教材）。

【装配准备】教学内容蓝牙控制智能小车分控制板、底板两部分。

此项目要求先装配控制板，后装配底板。

在装配之前，需要做好工具、元器件的准备工作。

1.工具的准备装配蓝牙控制智能小车时所需要的焊接工具主要有电烙铁、海绵、松香、镊子、斜口钳、十字起子、一字起子和焊锡丝，如图5-3所示。

图5-3 焊接工具的准备2.元器件、材料的准备装配前将控制板的元器件按元件清单整理、归类，以便进行检测与焊接，如图5-4所示。

图5-4 控制板元器件与材料的准备控制板贴片元件穿孔元件、接插件等江苏省XY中等专业学校2022-2023-1教案教学内容任务2 蓝牙控制智能小车小车底板的手工焊接【蓝牙控制智能小车底板实物图和原理图】小车底板主要由电源电路、电机电路、循迹电路、避障电路和测速电路部分构成。

底板实物图如图5-17所示，电路原理图如图5-18所示（见教材）。

图5-17 蓝牙控制智能小车底板实物图活动1：识别与检测小车底板元器件在焊接底板元器件之前，应对照清单将底板上的元器件进行识别与清点，检查有无漏、错、损坏等现象，见表5-2（见教材）。

活动2：焊接小车底板SMT器件在智能蓝牙控制小车底板焊接中，首先进行的是底板贴片元器件的焊接。

目录一、智能小车硬件系统设计 .................... 错误!未定义书签。

1.1智能小车的车体结构选择............................................... 错误!未定义书签。

1.2智能小车控制系统方案................................................... 错误!未定义书签。

1.3电源系统设计................................................................... 错误!未定义书签。

1.4障碍物检测模块............................................................... 错误!未定义书签。

1.4.1超声波传感器......................................................... 错误!未定义书签。

1.5电机驱动模块................................................................... 错误!未定义书签。

1.5.1驱动电机的选择..................................................... 错误!未定义书签。

1.5.2转速控制方法......................................................... 错误!未定义书签。

1.5.3电机驱动模块......................................................... 错误!未定义书签。

1.6速度检测模块................................................................... 错误!未定义书签。

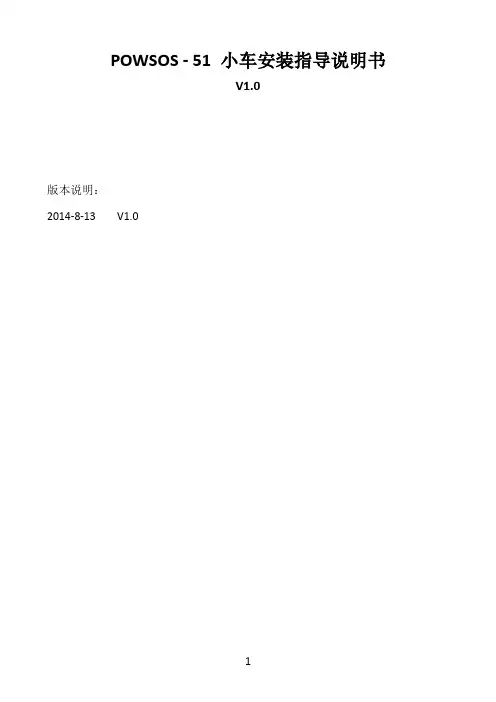

POWSOS-51小车安装指导说明书V1.0版本说明：2014-8-13V1.0POWSOS-51智能小车的电源模块、驱动模块均已焊接到小车底盘上（底板正面焊接芯片），红外小板也焊接完毕，超声波模块固定需自行焊接。

材料清单：小车底板1片POWSOS-51主板1片驱动电机固定支架4片超声波小板1片超声波模块1片红外小板1片电池盒1个驱动电机（带变速箱）2只舵机（带舵机臂，螺丝）1包万向轮1只M2x25螺丝（带螺母）2颗M3x25螺丝（带螺母）4颗M3x5螺丝16颗M3x11铜柱8颗M3x30铜柱2颗轮胎2只杜邦线（母对母）26pin驱动电机导线2对（共4根）由电池引线截取4cm长便可14500锂电池1对104瓷片电容2颗安装步骤：1.取M3x11铜柱4颗，M3x5螺丝4颗。

安装ARDUINO UNO主板固定铜柱，POWSOS-51主板先不安装。

如图：2.焊接驱动电机引线，引线可以从电池盒线（较长有多余）截取，约4CM长，红黑各两段。

引脚面向自己，左正右负，引线另一端暂不焊接到底板，以免安装电机时有妨碍。

焊接方式如图：为减少驱动电机电磁干扰（主要影响舵机，舵机不使用的时候必须拔掉插头，免得损坏），在电机两极就近焊接104瓷片电容（电容脚不要搭到电机壳和万向轮等金属）：（之后照片未拍摄电容，望谅解）取4片电机固定支架，M3x25螺丝（带螺母）4颗，把驱动电机固定到底板。

首先，插入一片固定支架到内侧插槽，另取一片安装到驱动电机上：然后扣到底板上，注意左右电机安装方向，紧固螺丝：（另一侧重复步骤）然后按照正负极性，焊接电机引线：安装轮胎（注意驱动轴缺口方向）：3.取M3x11铜柱4颗，M3x5螺丝8颗。

安装万向轮固定铜柱，并安装万向轮（注意长宽方向）：4.取M3x5螺丝4颗（安装3颗就可以了），安装S51主板：用杜邦线（母对母）按丝印名连接底板上P10,P11到POWSOS-51主板(VCC连接到POWSOS-51的Vin，底板和POWSOS-51主板需要共地)，连接好后整理下线：5.安装舵机，取M2x25螺丝（带螺母）2颗，从底部往上装螺丝固定舵机：舵机控制线可绕舵机2圈然后按颜色标识插到底板舵机接口：6.安装超声波小板舵机小臂。

（穿山乙工作室）三天三十元做出智能车基本设计思路：1.基本车架（两个电机一体轮子+一个万向轮）2.单片机主控模块3.电机驱动模块（内置5V电源输出）4.黑白线循迹模块0.准备所需基本元器件1）.基本二驱车体一台。

（本课以穿山乙推出的基本车体为例讲解）2）.5x7cm洞洞板、单片机卡槽、51单片机、石英晶体、红色LED、1K电阻、10K排阻各一个；2个瓷片电容、排针40个。

3）.5x7cm洞洞板、7805稳压芯片、红色LED、1K电阻各一个；双孔接线柱三个、10u电解电容2个、排针12个、9110驱动芯片2个。

4）.5x7cm洞洞板、LM324比较器芯片各一个；红外对管三对、4.7K电阻3个、330电阻三个、红色3mmLED三个。

一、组装车体（图中显示的很清晰吧，照着上螺丝就行了）二、制作单片机控制模块材料：5x7cm洞洞板、单片机卡槽、51单片机、石英晶体、红色LED、1K电阻、10K排阻各一个；2个瓷片电容、排针40个。

电路图如下，主要目的是把单片机的各个引脚用排针引出来，便于使用。

我们也有焊接好的实物图供你参考。

（如果你选用的是STC98系列的单片机在这里可以省掉复位电路不焊，仍能正常工作。

我实物图中就没焊复位）三、制作电机驱动模块材料：5x7cm洞洞板、7805稳压芯片、红色LED、1K电阻各一个；双孔接线柱三个、10u电解电容2个、排针12个、9110驱动芯片2个。

电路图如下，这里我们把电源模块与驱动模块含在了同一个电路板上。

因为电机驱动模块所需的电压是+9V左右（6—15V 均可），而单片机主控和循迹模块所需电压均为+5V。

这里用了一个7805稳压芯片将+9V电压稳出+5V电压。

+9V这是工作室做的电源+驱动模块，仅作参考四、制作循迹模块材料：5x7cm洞洞板、LM324比较器芯片各一个；红外对管三对、4.7K电阻3个、330电阻三个、红色3mmLED三个。

LM324电压比较器工作原理：该芯片内部有四组比较器，原理就是反相输入端Vi—与同相输入端Vi+的电压进行比较，若Vi+大于Vi—则比较器的输出端OUT输出高电平+5V；若Vi+小于Vi—则比较器的输出端OUT输出低电平0V；TCRT5000红外对管工作原理：工作时由蓝色发射管发射红外线，红外线由遮挡物反射回来被接收管接收。

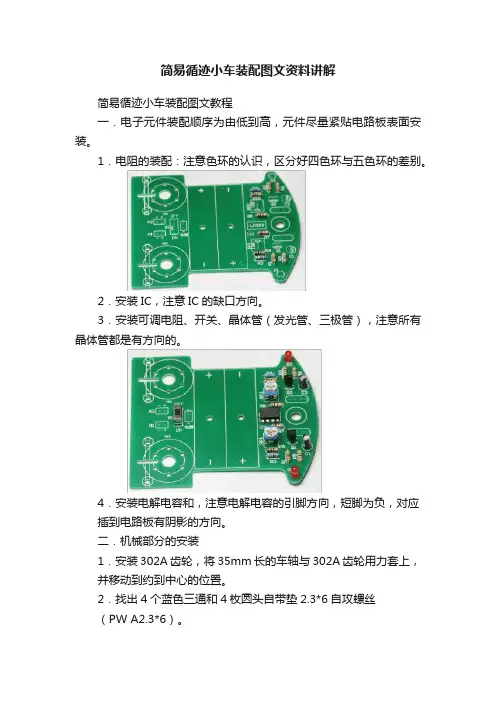

简易循迹小车装配图文资料讲解简易循迹小车装配图文教程一．电子元件装配顺序为由低到高，元件尽量紧贴电路板表面安装。

1．电阻的装配：注意色环的认识，区分好四色环与五色环的差别。

2．安装IC，注意IC的缺口方向。

3．安装可调电阻、开关、晶体管（发光管、三极管），注意所有晶体管都是有方向的。

4．安装电解电容和，注意电解电容的引脚方向，短脚为负，对应插到电路板有阴影的方向。

二．机械部分的安装1．安装302A齿轮，将35mm长的车轴与302A齿轮用力套上，并移动到约到中心的位置。

2．找出4个蓝色三通和4枚圆头自带垫2.3*6自攻螺丝（PW A2.3*6）。

3．先将内侧的两个三通用螺丝固定到电路板上。

4．将车轴和齿轮套入三通中，并移动齿轮位置，使齿轮在电路板的卡槽中，车轴刚好超出三通多一点，不超过1mm。

5．将另外两个三通套入车轴中并用螺丝固定到电路板上。

6．将蜗杆用力套入电机轴中，并压到接近电机轴承的位置，找出6-12枚2*3mm的圆头机丝螺丝用于固定电机。

7．将电机用螺丝固定到电路板上，一般每个电机固定3枚螺丝就OK了。

8．将车轮用力套入车轴上，并移动到接近电路板的位置。

（注意用力技巧，可以将车轴的另一端先靠到桌面等固定物上，适当用力敲打车轮到合适位置。

）9．将5*20的螺丝加配套螺母固定到电路板上，然后套上不锈钢盖形螺母作为万向轮使用。

三．安装剩余电路部分。

1．安装循迹红外发射与接收管，注意有正负方向的区别，使其高度略低于万向轮约3-5mm。

2．安装电池盒，电池盒通过不干胶粘到电路板上，注意位置必须准确，确保一次性成功，不可进行二次粘接。

连接电机导线，可以将过长的导线剪到合适的长度，新剥开的线头先要捻头并烫锡处理，线头长度不超过2mm。

电池盒用不干胶固定到电路板上，需特别注意电源的正负极不要接反，电机反转可以交换两条线的位置。

套件默认提供的是2节5号电池盒，可用2节碱性电池供电的（套件中不提供，需自备）。

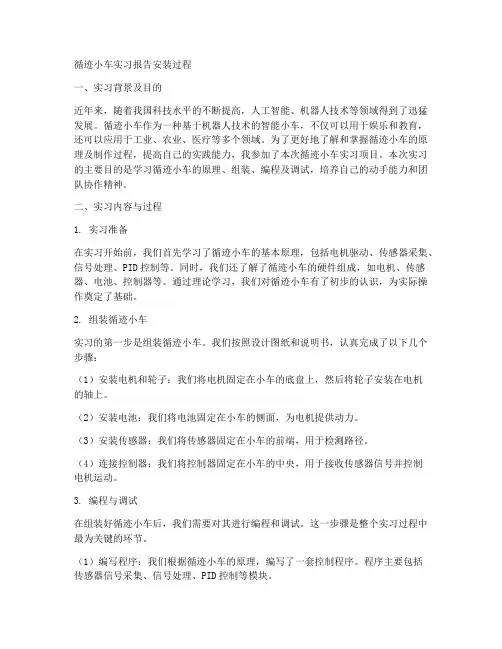

循迹小车实习报告安装过程一、实习背景及目的近年来，随着我国科技水平的不断提高，人工智能、机器人技术等领域得到了迅猛发展。

循迹小车作为一种基于机器人技术的智能小车，不仅可以用于娱乐和教育，还可以应用于工业、农业、医疗等多个领域。

为了更好地了解和掌握循迹小车的原理及制作过程，提高自己的实践能力，我参加了本次循迹小车实习项目。

本次实习的主要目的是学习循迹小车的原理、组装、编程及调试，培养自己的动手能力和团队协作精神。

二、实习内容与过程1. 实习准备在实习开始前，我们首先学习了循迹小车的基本原理，包括电机驱动、传感器采集、信号处理、PID控制等。

同时，我们还了解了循迹小车的硬件组成，如电机、传感器、电池、控制器等。

通过理论学习，我们对循迹小车有了初步的认识，为实际操作奠定了基础。

2. 组装循迹小车实习的第一步是组装循迹小车。

我们按照设计图纸和说明书，认真完成了以下几个步骤：（1）安装电机和轮子：我们将电机固定在小车的底盘上，然后将轮子安装在电机的轴上。

（2）安装电池：我们将电池固定在小车的侧面，为电机提供动力。

（3）安装传感器：我们将传感器固定在小车的前端，用于检测路径。

（4）连接控制器：我们将控制器固定在小车的中央，用于接收传感器信号并控制电机运动。

3. 编程与调试在组装好循迹小车后，我们需要对其进行编程和调试。

这一步骤是整个实习过程中最为关键的环节。

（1）编写程序：我们根据循迹小车的原理，编写了一套控制程序。

程序主要包括传感器信号采集、信号处理、PID控制等模块。

（2）调试程序：我们将程序烧录到控制器中，然后对循迹小车进行实地测试。

通过不断调整PID参数和算法，使循迹小车能够准确地跟随路径。

4. 实习总结与反思通过本次实习，我们不仅学习了循迹小车的原理和制作过程，还锻炼了自己的动手能力和团队协作精神。

然而，在实习过程中，我们也发现了自己的不足之处，如对某些理论知识掌握不扎实、编程能力有待提高等。

在今后的工作中，我们将继续努力学习，不断提高自己的实践能力，为我国的机器人事业做出贡献。

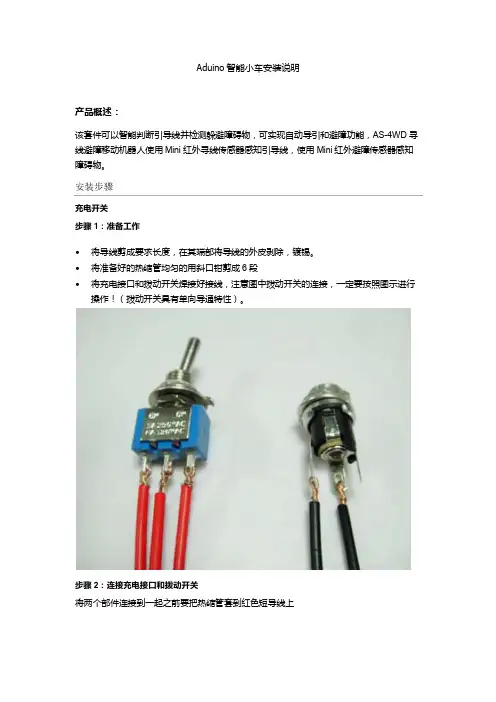

Aduino智能小车安装说明产品概述：该套件可以智能判断引导线并检测躲避障碍物，可实现自动导引和避障功能，AS-4WD寻线避障移动机器人使用Mini红外寻线传感器感知引导线，使用Mini红外避障传感器感知障碍物。

充电开关步骤1：准备工作∙将导线剪成要求长度，在其端部将导线的外皮剥除，镀锡。

∙将准备好的热缩管均匀的用斜口钳剪成6段∙将充电接口和拨动开关焊接好接线，注意图中拨动开关的连接，一定要按照图示进行操作！（拨动开关具有单向导通特性）。

步骤2：连接充电接口和拨动开关将两个部件连接到一起之前要把热缩管套到红色短导线上用扎带将导线整理好，是其显得规整一些，然后用斜口钳把扎带多余的部分去掉，这样一个既能充电又能作为开关使用的充电开关就做好了电源连接线图示平台安装步骤步骤1：平台侧板电机安装两侧电机安装相同，注意安装前将电机接线用电烙铁焊接好，套上热缩管加热塑封。

使用零件：平台侧板*2个、直流减速电机*4个、M3*25螺丝*8个、M3六角螺母*8个步骤2：平台底板安装使用零件：步骤1中安装好电机的侧板*2套、平台底板*1个、M3*6螺丝*4个步骤3：双H桥电机驱动板安装驱动板安装方向随意，注意同侧电机接线方向顺序，保证同侧电机转向是相同的。

使用零件：步骤2中的组合体、双H桥直流电机驱动板*1个、M3*10尼龙柱*4个、M3六角螺母*4个、M3*6螺丝*4个步骤4：电池盒安装电池盒可用双面胶固定，后轮电机接线需插入杜邦线帽，接入步进电机接口使用零件：电池盒*1个或锂电池*1块步骤5：4WD端板安装使用零件：4WD端板*1个、步骤4中的组合体*1个、M3*6螺丝*4个、M3六角螺母*4个步骤6：充电接口、拨动开关安装使用零件：步骤1中制作好的充电开关接口连接线、4WD上板步骤7：Carduino UNO控制器安装使用零件：步骤6中的组合体、Carduino UNO控制器*1个、M3*10尼龙柱*3个、M3*6螺丝*3个、M3六角螺母*3个步骤8：避障传感器安装使用零件：M3*20尼龙柱*3个、M3*6螺丝*3个、M3六角螺母*3个、避障传感器*3个步骤9：寻线传感器安装使用零件：寻线传感器*5个、M3*8螺丝*5个、M3六角螺母*5个、步骤5中的组合体*1套步骤10：4WD上板安装使用零件：4WD平台上板*1个、步骤9中的组合体*1套步骤11：4WD轮子安装使用零件：步骤9中的组合体*1套、4WD轮子*4个步骤12：V5.0传感器扩展板插入使用零件：V5.0传感器扩展板*1个、步骤11中安装好的平台*1套接线说明接线说明：∙数字口5→接双H 桥驱动板的EB∙数字口6→接双H 桥驱动板的I4∙数字口7→接双H 桥驱动板的I3∙数字口8→接双H 桥驱动板的I1∙数字口9→接双H 桥驱动板的I2∙数字口10→接双H 桥驱动板的EA∙寻线传感器从左至右依次接Arduino 控制器的数字口2、数字口3、数字口4、数字口11、数字口12。

arduino智能小车课程设计一、课程目标知识目标：1. 掌握Arduino的基本原理和编程方法；2. 了解智能小车各部件的功能和协同工作原理；3. 学习传感器的工作原理，并运用到智能小车控制中；4. 掌握基本的电路连接和调试方法。

技能目标：1. 能够编写简单的Arduino程序，实现智能小车的控制；2. 能够独立组装和调试智能小车；3. 能够运用所学知识解决智能小车在运行过程中遇到的问题；4. 能够通过团队协作，完成智能小车的设计和制作。

情感态度价值观目标：1. 培养学生对电子制作和编程的兴趣，激发创新意识；2. 培养学生动手能力、逻辑思维能力和问题解决能力；3. 培养学生团队协作精神，提高沟通与表达能力；4. 引导学生关注科技发展，树立科技改变生活的观念。

课程性质：本课程为实践性课程，注重培养学生的动手能力和创新能力。

学生特点：学生具备一定的物理知识和数学基础，对电子制作和编程有一定兴趣。

教学要求：教师需引导学生主动探究，关注学生个体差异，鼓励学生创新思维和团队协作。

教学过程中注重理论与实践相结合，确保学生能够学以致用。

通过课程学习，使学生能够达到上述课程目标，为后续相关课程打下坚实基础。

二、教学内容1. Arduino基础知识：- Arduino原理与结构；- 编程环境搭建与使用；- 基本编程语法与逻辑控制；- 常用函数库介绍。

2. 智能小车硬件组成：- 小车各部件功能与选型；- 电机驱动原理与接线方法；- 轮胎与传动系统介绍；- 电池选择与使用。

3. 传感器与模块：- 常用传感器原理与应用；- 超声波传感器测距；- 红外线传感器避障；- 陀螺仪与加速度传感器；- 模块间的通信与协作。

4. 小车控制程序编写：- 基本运动控制（前进、后退、转向）；- 路径规划与避障算法；- 传感器数据采集与处理；- 程序调试与优化。

5. 实践与拓展：- 小车组装与调试；- 创意功能拓展（如：手机APP控制、自动驾驶等）；- 团队协作项目实践；- 课程总结与成果展示。

智能小车课程设计一、课程目标知识目标：1. 学生能理解智能小车的基本原理，掌握其电路组成及工作原理。

2. 学生能了解编程控制智能小车的基本方法，掌握相关编程知识。

3. 学生能了解传感器在智能小车中的作用，掌握常见传感器的工作原理。

技能目标：1. 学生能独立完成智能小车的组装和调试。

2. 学生能运用所学知识，编写程序控制智能小车完成特定任务。

3. 学生能通过小组合作，解决智能小车在实际运行中遇到的问题。

情感态度价值观目标：1. 学生培养对科学技术的兴趣，提高创新意识和动手能力。

2. 学生培养团队协作精神，提高沟通与交流能力。

3. 学生增强环保意识，认识到智能小车在生活中的应用价值。

课程性质：本课程为实践性课程，注重培养学生的动手能力、创新能力和团队协作能力。

学生特点：六年级学生具有一定的电子、编程基础，对新鲜事物充满好奇心，善于合作与交流。

教学要求：教师需引导学生主动参与实践，关注学生个体差异，鼓励学生提出问题、解决问题，注重培养学生的综合素质。

通过本课程的学习，使学生在知识与技能、过程与方法、情感态度价值观等方面得到全面提升。

二、教学内容1. 智能小车基础知识- 介绍智能小车的定义、发展及应用场景。

- 深入讲解智能小车的电路组成、工作原理及各部分功能。

2. 编程控制- 介绍编程控制智能小车的基本方法，结合课本相关章节，学习编程语言及语法。

- 实践操作：编写程序，实现智能小车的直线行驶、转弯等功能。

3. 传感器应用- 讲解传感器在智能小车中的作用，介绍常见传感器（如红外传感器、超声波传感器等）的工作原理。

- 实践操作：利用传感器，实现智能小车的避障、跟踪等功能。

4. 智能小车组装与调试- 介绍智能小车的组装方法，指导学生进行实际操作。

- 学习调试智能小车，解决组装过程中出现的问题。
