OMRON触摸屏(NS系列)系统恢复及升级方法-4.13

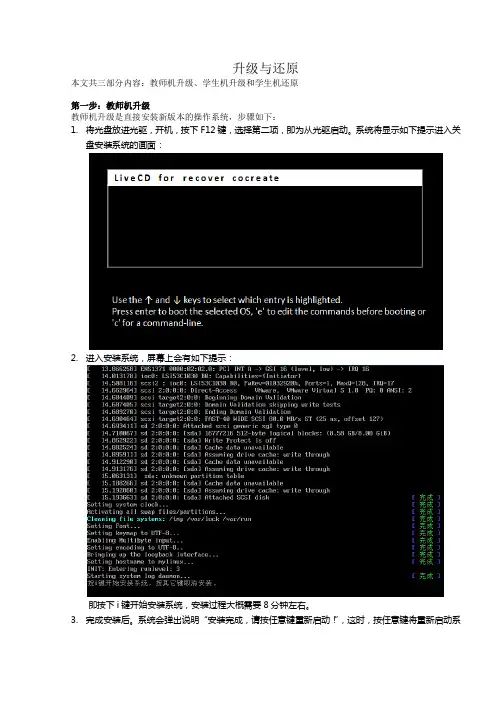

升级与还原本文共三部分内容：教师机升级、学生机升级和学生机还原第一步：教师机升级教师机升级是直接安装新版本的操作系统，步骤如下：1.将光盘放进光驱，开机，按下F12键，选择第二项，即为从光驱启动。

系统将显示如下提示进入关盘安装系统的画面：2.进入安装系统，屏幕上会有如下提示：即按下i键开始安装系统，安装过程大概需要8分钟左右。

3.完成安装后。

系统会弹出说明“安装完成，请按任意键重新启动！”，这时，按任意键将重新启动系统。

至此，系统安装完毕。

4.系统安装完毕后，进入系统，配置教师机IP地址：右击桌面右下角找到图标，出现如下图示：选择“编辑连接”，会出现如下窗口，选择“自动配置”项，点击“编辑”在弹出窗口中选择IPv4选项，如下图:在“方法”这项选择框中选择手动点击“添加”按钮，依次输入地址、子网掩码、网关和DNS（地址设置需和学生IP地址在同一网段，即IP地址前三位需和学生机一样，子网掩码、网关、DNS和学生机一致）。

设置好后如下图（实际设置的IP和图中IP不一样）：填好IP后，点击右下角“应用”按钮，然后关闭对话框。

稍等片刻，连接上网络后，右键点击，选择连接信息项，查看此时IP是否为当时所填IP，如下图所示：第二步：学生机升级学生机升级是通过教师机控制进行的，步骤如下：1．打开“开始菜单”→“设置”→“升级系统服务器端”启动程序。

出现的升级系统服务端界面如下：系统将自动检测同一网段的所有学生机，并将可检测到的学生机信息列出，主要包含：IP 地址、硬件地址、系统版本号（本次需要升级到的版本号为1.7.4）。

注意事项：打开本程序后，一般需要检查程序所检测到的学生机与实际学生机数量是否一致（一般都为45），若检测到的学生机数量少，则需要给未连接的学生机查找原因，一般原因有二：A 学生机网络连接异常，检查网线及网络设置。

B 学生机升级客户端未启动，手动启动客户端。

2．选中要升级的学生端，CTRL+A 可以全选，单击学生机升级按钮，出现如下下拉菜单：由于学生机的升级包在升级教师机时已被拷贝到教师机的/home/ftp/update 目录下，所以本次学生机升级选择优盘升级和本地升级。

1．NS怎么重装及升级系统程序？需要使用CF卡，把编程Designer软件对应的安装目录：C:\Program Files\OMRON\CX-One\CX-Designer\RecoverUpdate_6_6下的所有文件拷贝到CF卡内，NS断电插入CF卡，然后NS上电，NS会自动读取，选择升级覆盖系统即可。

2．NS屏幕右下角一直显示“Connecting”，画面不显示？这个原因是由于NS与PLC没有通信成功，导致的原因如下：①电缆损坏、接线不正确，请检查接线。

②NS、PLC端口设置的波特率不一致，需要设成一致。

③PLC与NS使用的协议（HOSTLINK、NTLINK）不一致。

3．NT的画面怎么转换成NS的画面？安装NS编辑软件时自动会安装NT31C_631C Conversion Support Tool这个文件转换工具，支持把NT31C_631C－V2版本的NT画面数据转换成NS画面程序。

4．NS内部控件可以调用自己的图片吗？可以的，图片格式支持BMP、JPEG格式，把自己的图片拷贝到编辑软件的安装目录下的BMPfiles文件夹。

C:\Program Files\OMRON\CX-One\CX-Designer\intaparts\BMPfiles 用三芯的XW2Z-200S-V这根电缆只能传画面无法传送系统程序，而XW2Z-200S-CV的这根电缆既可以传画面也能传系统程序。

5.NS怎么显示负数？6.NS怎么显示小数点？①Format：设置整数位、小数位②Set Unit&Scale设定标定例：7．NS怎么显示浮点数据？目前NS系列可以支持浮点数据（32位单精度浮点）。

①Display：选择十进制（Decimal）②Storage：选择浮点（Real）③Format：选择整数与小数的位数8．NS控件（触摸按键、数字输入等）设置操作权限？进入控件设置属性，选择Password，可以为每个控件任意选择一个Level1～Level5的密码（可以最多设置5个密码，密码最大为16个字符），初始密码可以通过Set Password 或者通过NS硬件系统菜单内设置。

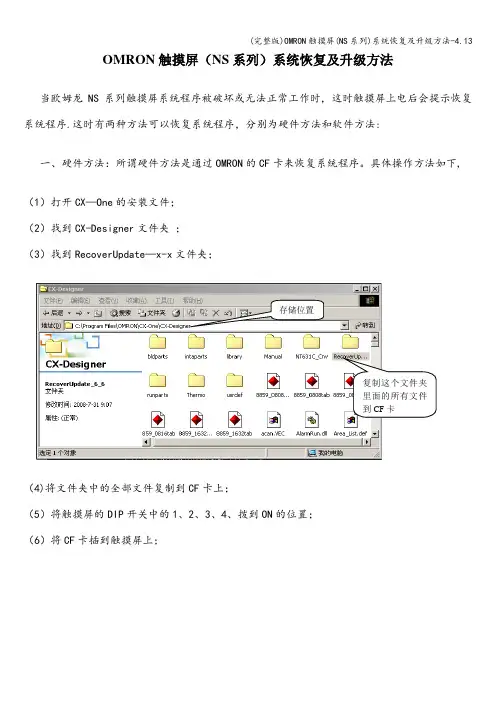

OMRON触摸屏（NS系列）系统恢复及升级方法当欧姆龙NS系列触摸屏系统程序被破坏或无法正常工作时，这时触摸屏上电后会提示恢复系统程序.这时有两种方法可以恢复系统程序，分别为硬件方法和软件方法:一、硬件方法：所谓硬件方法是通过OMRON的CF卡来恢复系统程序。

具体操作方法如下,（1）打开CX—One的安装文件；（2）找到CX-Designer文件夹；（3）找到RecoverUpdate—x-x文件夹；存储位置复制这个文件夹里面的所有文件到CF卡（4)将文件夹中的全部文件复制到CF卡上；（5）将触摸屏的DIP开关中的1、2、3、4、拨到ON的位置；（6）将CF卡插到触摸屏上；存储卡(CF卡)接口DIP开关，将1、2、3、4、拨到上面（7)给触摸屏上电；（8）根据屏上面的指示进行操作就可恢复系统程序；（9）恢复后,将触摸屏断电，将CF卡取出，将DIP开关都拨到OFF（下面）位置；（10）将触摸屏重新上电，系统即可恢复正常.二、软件方法:所谓软件方法是指通过CX—Designer软件进行恢复的方法，具体操作方法如下,(1)在电脑上打开CX—Designer软件;（2)选择PT/传输（T）/传输设置，打开“传输设置”对话框；（3)在“通信方法设置”中选择一种通信方法；并进行相应的设置;(4)选择PT/传输(T）/传输程序（A），打开“屏幕数据传输”对话框；选择“Transferprogramme”（5）在“模式”菜单下，选择“选择系统"，然后点击“下载系统”栏中的“选择系统”;模式”单下，择“选统”链接传送（6）在弹出的“浏览文件夹"中，按顺序选择“C：\ProgramFiles\OMRON\CX-One/CX-Designer/RecoverUpdate—x-x”；然后按“确定”选项；（7）在“屏幕数据传输"对话框中点击“连接"选项;如果链接成功建立后，文件夹会出现啊左下角的框中,这时选择出现的文件夹,然后点击向右的箭头,即可恢复系统；（8）传输完毕后，将触摸屏重新上电,系统即可恢复正常。

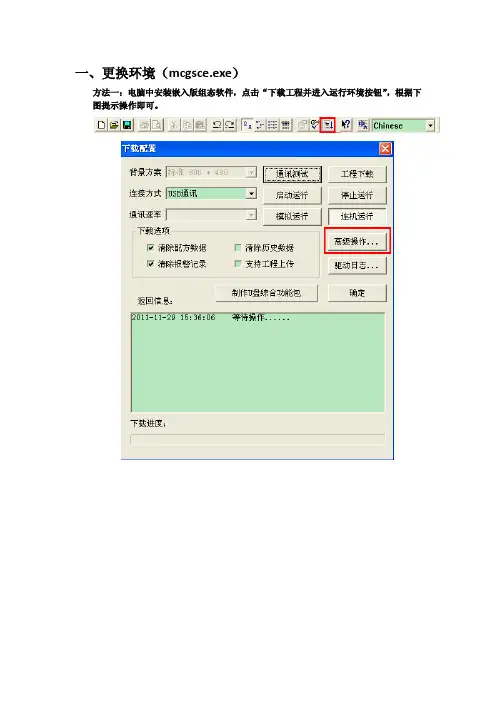

一、更换环境（mcgsce.exe）方法一：电脑中安装嵌入版组态软件，点击“下载工程并进入运行环境按钮”，根据下图提示操作即可。

重启触摸屏即可更新下位机环境。

方法二：拷贝文件。

电脑上安装嵌入版组态软件，找到软件安装路径：D:\MCGSE\Program下，找到，将该文件后缀.arm4修改为.exe，得到文件。

将上述文件拷贝到U盘，插到屏上，进屏的操作系统，拷贝到屏中。

A 拷贝该文件到我的设备\HardDisk\mcgsbin及我的设备\HardDisk\backup下，重启屏即可。

B 拷贝该文件到我的设备\HardDisk\mcgsbin下，双击运行一下，重启触摸屏即可。

上述A、B两种方法使用其中一种即可。

方法三：U盘综合功能包，使用“应用环境升级”。

二、更换cesvr.exe方法一：拷贝文件。

电脑上安装嵌入版组态软件，找到软件安装路径：D:\MCGSE\Program下，找到，将该文件后缀.arm4修改为.exe，得到文件。

将上述文件拷贝到U盘，插到屏上，进屏的操作系统，拷贝到屏中，放置路径我的设备\HardDisk下即可。

方法二：U盘综合功能包，使用“操作系统升级”。

三、进屏操作系统方法一：使用U盘综合功能包，使用“操作系统升级”，还原cesvr文件，可进入操作系统。

方法二：根据《获取IP进入CE系统说明》，使用Network Scanner.exe软件，进入操作系统。

方法三：重新烧录NK文件，参考《NK烧写方法和步骤》，NK烧成功后，结合《获取IP 进入CE系统说明》，进入操作字体。

关于如何获取IP地址进入CE系统说明一、适用情况前提都是TPC有网口，并且用户不知道该TPC的IP地址●CE系统里没有cesvr.exe文件或者cesvr.exe文件被用户破坏了，这种情况的现象是：TPC上电之后，电源“滴”的一声响，LOGO画面正常启动，几秒钟之后，出现黑屏，无法进入CE操作系统，但是鼠标指针可以正常点击。

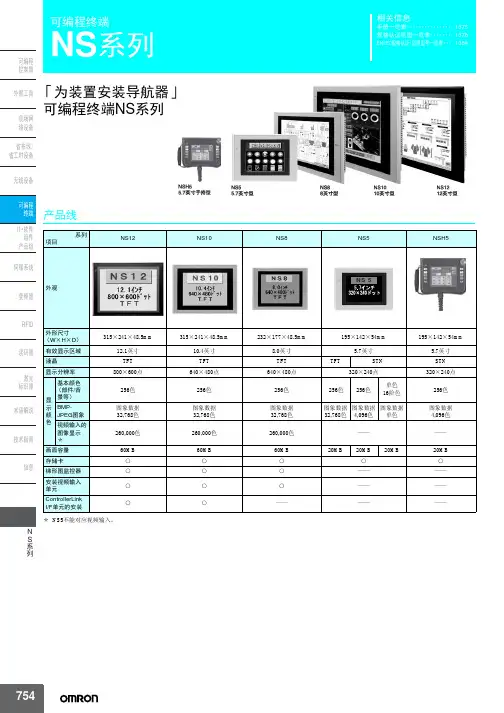

754手册一览表...............1375规格认证机型一览表....... 1378EN/IEC 规格认证.适用型号一览表 (1384)相关信息可编程终端NS 系列「为装置安装导航器」这种全新概念的可编程终端NS系列产品线＊NS5不能对应视频输入。

系列项目NS12NS10NS8NS5NSH5外观外形尺寸（W ×H ×D ）315×241×48.5mm315×241×48.5mm232×177×48.5mm195×142×54mm195×142×54mm有效显示区域12.1英寸10.4英寸8.0英寸 5.7英寸5.7英寸液晶TFT TFT TFT TFTSTNSTN 显示分辨率800×600点640×480点640×480点320×240点320×240点显示颜色基本颜色（部件/背景等）256色256色256色 256色256色单色16阶色256色BMP-JPEG 图象图象数据32,768色图象数据32,768色图象数据32,768色图象数据32,768色图象数据4,096色图象数据单色图象数据4,096色视频输入的图像显示 ＊260,000色260,000色260,000色————画面容量60MB 60MB 60MB 20MB 20MB 20MB20MB 存储卡○○○○○梯形图监控器○○○————安装视频输入单元○○○————ControllerLink I/F 单元的安装○○——————NS 5可编程终端NS系列种类（订货指南）■本体商品名规格型号国际标准画面尺寸点数Ethernet颜色NS12本体TFT12英寸800×600点无象牙色NS12-TS00-V2CU、N、CE黑色NS12-TS00B-V2有象牙色NS12-TS01-V2黑色NS12-TS01B-V2NS10本体TFT10英寸640×480点无象牙色NS10-TV00-V2CU、N、L、CE黑色NS10-TV00B-V2有象牙色NS10-TV01-V2黑色NS10-TV01B-V2NS8本体TFT 8英寸640×480点无象牙色NS8-TV00-V2CU、N、CE黑色NS8-TV00B-V2有象牙色NS8-TV01-V2黑色NS8-TV01B-V2NS5本体STN 5英寸320×240点无象牙色NS5-SQ00-V2CU、N、L、CE黑色NS5-SQ00B-V2有象牙色NS5-SQ01-V2黑色NS5-SQ01B-V2TFT 5英寸无象牙色NS5-TQ00-V2CU、CE黑色NS5-TQ00B-V2有象牙色NS5-TQ01-V2黑色NS5-TQ01B-V2单色STN无象牙色NS5-MQ00-V2黑色NS5-MQ00B-V2有象牙色NS5-MQ01-V2黑色NS5-MQ01B-V2NS5手持型本体STN 320×240点无黑色NSH5-SQR00B-V2CU、CE755756可编程终端NS 系列■可选件＊1.NS 系列本体与打印机连接时，请使用欧姆龙制USB 主站单元。

754手册一览表...............1375规格认证机型一览表....... 1378EN/IEC 规格认证.适用型号一览表 (1384)相关信息可编程终端NS 系列「为装置安装导航器」这种全新概念的可编程终端NS系列产品线＊NS5不能对应视频输入。

系列项目NS12NS10NS8NS5NSH5外观外形尺寸（W ×H ×D ）315×241×48.5mm315×241×48.5mm232×177×48.5mm195×142×54mm195×142×54mm有效显示区域12.1英寸10.4英寸8.0英寸 5.7英寸5.7英寸液晶TFT TFT TFT TFTSTNSTN 显示分辨率800×600点640×480点640×480点320×240点320×240点显示颜色基本颜色（部件/背景等）256色256色256色 256色256色单色16阶色256色BMP-JPEG 图象图象数据32,768色图象数据32,768色图象数据32,768色图象数据32,768色图象数据4,096色图象数据单色图象数据4,096色视频输入的图像显示 ＊260,000色260,000色260,000色————画面容量60MB 60MB 60MB 20MB 20MB 20MB20MB 存储卡○○○○○梯形图监控器○○○————安装视频输入单元○○○————ControllerLink I/F 单元的安装○○——————NS 5可编程终端NS系列种类（订货指南）■本体商品名规格型号国际标准画面尺寸点数Ethernet颜色NS12本体TFT12英寸800×600点无象牙色NS12-TS00-V2CU、N、CE黑色NS12-TS00B-V2有象牙色NS12-TS01-V2黑色NS12-TS01B-V2NS10本体TFT10英寸640×480点无象牙色NS10-TV00-V2CU、N、L、CE黑色NS10-TV00B-V2有象牙色NS10-TV01-V2黑色NS10-TV01B-V2NS8本体TFT 8英寸640×480点无象牙色NS8-TV00-V2CU、N、CE黑色NS8-TV00B-V2有象牙色NS8-TV01-V2黑色NS8-TV01B-V2NS5本体STN 5英寸320×240点无象牙色NS5-SQ00-V2CU、N、L、CE黑色NS5-SQ00B-V2有象牙色NS5-SQ01-V2黑色NS5-SQ01B-V2TFT 5英寸无象牙色NS5-TQ00-V2CU、CE黑色NS5-TQ00B-V2有象牙色NS5-TQ01-V2黑色NS5-TQ01B-V2单色STN无象牙色NS5-MQ00-V2黑色NS5-MQ00B-V2有象牙色NS5-MQ01-V2黑色NS5-MQ01B-V2NS5手持型本体STN 320×240点无黑色NSH5-SQR00B-V2CU、CE755756可编程终端NS 系列■可选件＊1.NS 系列本体与打印机连接时，请使用欧姆龙制USB 主站单元。

威纶通触摸屏恢复出厂设置的步骤
恢复出厂设置的步骤
1.屏断电，背后的第一个拨码开关拨到ON的位置；
2.再重新上电，屏上会出现一个白色的十字光标，垂直点击十
字光标的中间，点中之后（时间不能太短），十字光标会自动跳到下一个位置，十字光标跳到哪，您就垂直点到哪；他总共会出现5个位置，屏的四个角和中间位置；
3.点到中间后会出现一个对话框，在10秒内选择yes选项,若
选择NO或是10秒内不做选择，那么就此结束，就只是进行一个触摸校准的步骤；
4.后弹出一个对话框，手动输入yes，点击OK即可；
5.之后下载程序，在下载程序之前，请您先将拨码开关拨回OFF
位置，并且重新设定上传/下载密码，即使是默认的6个1，也要重新设置一遍：屏的右下角有个向左的箭头，点击它，会出现四个图标，选择齿轮或是扳手的图标，输入默认的6个1密码进入后，找到security选项，在这里设置上传密码（uplode password）和下载密码（downlode password）。

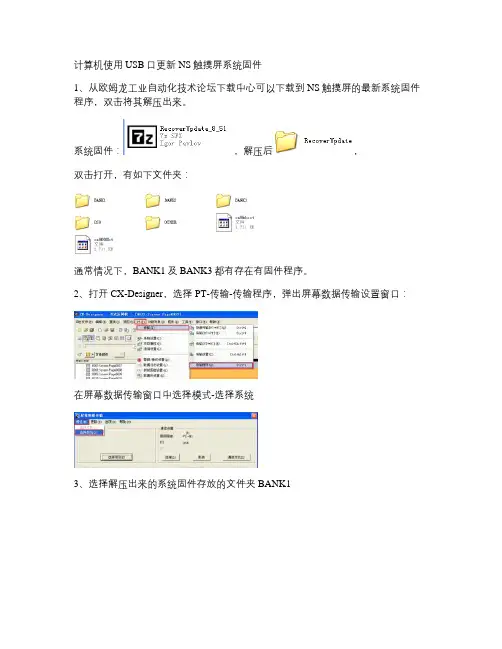

计算机使用USB口更新NS触摸屏系统固件
1、从欧姆龙工业自动化技术论坛下载中心可以下载到NS触摸屏的最新系统固件程序，双击将其解压出来。

系统固件：，解压后，
双击打开，有如下文件夹：
通常情况下，BANK1及BANK3都有存在有固件程序。

2、打开CX-Designer，选择PT-传输-传输程序，弹出屏幕数据传输设置窗口：
在屏幕数据传输窗口中选择模式-选择系统
3、选择解压出来的系统固件存放的文件夹BANK1
选择系统固件文件夹后，进行通信方式设置，本例设置为USB，再点击连接，可以发现系统左侧出现系统固件版本及机型。

再单击绿色下载按钮，即可对系统固件进行升级。

中途可以看到升级过程中的进度条。

4、经验分享
目前，无法找到NS10的系统固件程序，但由于NS10与NS8的分辨率均为
640*480，因此NS8的系统固件程序可以使用在NS10上。

使用之前需对固件升级程序中的Version文件作一个小小的改动。

Version文件位于***\RecoverUpdate\BANK1\SYSTEM\SYS
使用记事本打开，出现以下代码，其中红色线标记的即为机型信息，将NS8改成NS10，然后按前面的步骤进行下载即可。

Tips：使用CF进行升级则无需做此更改，系统可自动识别，自动更新系统固件程序。

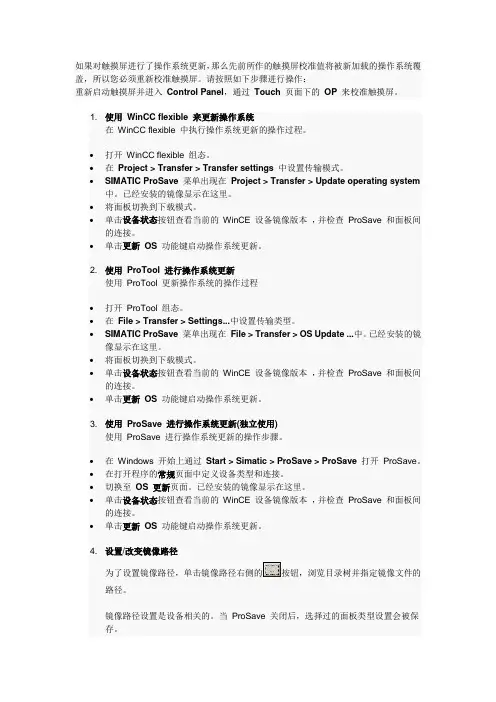

如果对触摸屏进行了操作系统更新，那么先前所作的触摸屏校准值将被新加载的操作系统覆盖，所以您必须重新校准触摸屏。

请按照如下步骤进行操作：重新启动触摸屏并进入Control Panel，通过Touch页面下的OP来校准触摸屏。

1. 使用WinCC flexible 来更新操作系统在WinCC flexible 中执行操作系统更新的操作过程。

•打开WinCC flexible 组态。

•在Project > Transfer > Transfer settings中设置传输模式。

•SIMATIC ProSave菜单出现在Project > Transfer > Update operating system 中。

已经安装的镜像显示在这里。

•将面板切换到下载模式。

•单击设备状态按钮查看当前的WinCE 设备镜像版本，并检查ProSave 和面板间的连接。

•单击更新OS功能键启动操作系统更新。

2. 使用ProTool 进行操作系统更新使用ProTool 更新操作系统的操作过程•打开ProTool 组态。

•在File > Transfer > Settings...中设置传输类型。

•SIMATIC ProSave菜单出现在File > Transfer > OS Update ...中。

已经安装的镜像显示在这里。

•将面板切换到下载模式。

•单击设备状态按钮查看当前的WinCE 设备镜像版本，并检查ProSave 和面板间的连接。

•单击更新OS功能键启动操作系统更新。

3. 使用ProSave 进行操作系统更新(独立使用)使用ProSave 进行操作系统更新的操作步骤。

•在Windows 开始上通过Start >Simatic > ProSave > ProSave打开ProSave。

•在打开程序的常规页面中定义设备类型和连接。

•切换至OS 更新页面。

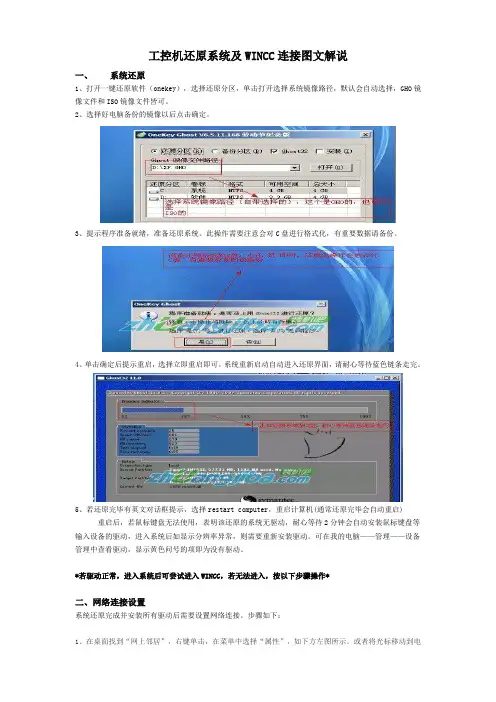

工控机还原系统及WINCC连接图文解说一、系统还原1、打开一键还原软件（onekey），选择还原分区，单击打开选择系统镜像路径，默认会自动选择，GHO镜像文件和ISO镜像文件皆可。

2、选择好电脑备份的镜像以后点击确定。

3、提示程序准备就绪，准备还原系统。

此操作需要注意会对C盘进行格式化，有重要数据请备份。

4、单击确定后提示重启，选择立即重启即可。

系统重新启动自动进入还原界面，请耐心等待蓝色链条走完。

5、若还原完毕有英文对话框提示，选择restart computer，重启计算机(通常还原完毕会自动重启)重启后，若鼠标键盘无法使用，表明该还原的系统无驱动，耐心等待2分钟会自动安装鼠标键盘等输入设备的驱动，进入系统后如显示分辨率异常，则需要重新安装驱动。

可在我的电脑——管理——设备管理中查看驱动，显示黄色问号的项即为没有驱动。

*若驱动正常，进入系统后可尝试进入WINCC，若无法进入，按以下步骤操作*二、网络连接设置系统还原完成并安装所有驱动后需要设置网络连接。

步骤如下：1、在桌面找到“网上邻居”，右键单击，在菜单中选择“属性”，如下方左图所示。

或者将光标移动到电脑右下角两个小电脑叠加在一起的图标，右键单击此图标会看见如下右图所示的画面，点击“打开网络连接”。

2、在打开的“网络连接”窗口中找到“本地连接”图标，右键单击，在菜单中选择“属性”，若有两个本地连接的，请选择“已连接上”的那个，并将另一个带红x的本地连接右键停用。

3、在弹出的“本地连接 - 属性”对话框中，找到“Internet协议（TCP/IP）”设置项目，直接双击或者点击“属性”按钮，并在显示图标的框打上对勾。

4、在弹出的“Internet协议（TCP/IP）属性”对话框中，选中“使用下面的 IP 地址”，按照图中所示的 IP 地址、子网掩码、默认网关填写；DNS服务器地址不填，点击确定即可。

注意：IP地址请参照同一工作组中的其他电脑，第四位与之不一样即可.三、电脑PG/PC接口设置1、查看电脑当前使用的网卡类型。
