液压泵实验

最新液压泵性能实验实验报告一、实验目的本次实验旨在评估最新液压泵的性能参数，包括其流量稳定性、压力控制精度、工作效率和耐久性。

通过对比实验结果与设计参数，验证液压泵是否达到预期的性能标准，并为进一步的优化提供数据支持。

二、实验设备与材料1. 最新型号液压泵2. 流量计3. 压力传感器4. 功率计5. 测试台架6. 电子记录仪7. 液压油三、实验方法1. 准备工作：确保所有测试设备均已校准并处于良好工作状态。

将液压泵安装在测试台架上，并连接好流量计、压力传感器和功率计。

2. 流量测试：启动液压泵，逐步增加泵的运行速度，记录不同速度下的流量输出，确保流量计读数稳定。

3. 压力测试：在恒定流量下，调整液压泵的工作压力，记录压力传感器的读数，评估泵的压力控制精度。

4. 效率测试：测量液压泵在不同负载下的实际功率输出，与理论功率消耗进行对比，计算泵的工作效率。

5. 耐久性测试：在长时间运行条件下，监测液压泵的性能参数变化，评估其耐久性和可靠性。

四、实验结果与分析1. 流量测试结果显示，液压泵在设计的工作范围内，流量输出稳定，与设计参数相符。

2. 压力控制精度测试表明，液压泵能够在设定的压力范围内精确控制输出压力，满足高精度控制要求。

3. 效率测试结果揭示，液压泵在大部分工作点上的效率均高于行业标准，尤其在最佳工作点附近，效率达到最优。

4. 耐久性测试中，液压泵在连续运行数小时后，性能参数未见明显衰减，显示出良好的长期工作稳定性。

五、结论根据实验结果，最新液压泵的性能表现良好，满足设计要求，并在某些方面超出预期。

建议进一步对液压泵进行市场推广，并根据用户反馈进行必要的调整和优化。

同时，建议定期进行性能测试，确保产品质量的持续性和可靠性。

一、实验目的1. 理解液压泵的结构组成和工作原理。

2. 掌握液压泵的拆卸和装配方法。

3. 培养动手能力和实际操作技能。

4. 分析液压泵在拆卸过程中可能出现的问题及解决方法。

二、实验原理液压泵是液压系统中的核心部件，它将机械能转换为液压能，为液压系统提供压力和流量。

本实验以齿轮泵为例，通过拆装实验，了解其结构组成、工作原理以及拆装过程中的注意事项。

三、实验设备与材料1. 实验台：液压泵拆装实验台2. 液压泵：齿轮泵3. 工具：扳手、螺丝刀、内六方扳手、油桶、棉纱等4. 液压油：清洁液压油四、实验步骤1. 液压泵拆装前的准备工作（1）检查实验台和液压泵是否完好，确保实验过程中安全。

（2）将液压泵放置在实验台上，确保液压泵与实验台连接牢固。

（3）将液压油加入液压泵，检查液压油位是否合适。

2. 液压泵拆卸（1）松开液压泵的连接螺栓，拆下液压泵的连接管路。

（2）使用扳手和螺丝刀，拆下液压泵的前盖和后盖。

（3）取出液压泵内部的齿轮、轴承等部件。

3. 液压泵部件检查（1）检查齿轮、轴承等部件是否有磨损、损坏等情况。

（2）检查密封圈、油封等部件是否老化、损坏。

4. 液压泵装配（1）按照拆卸的相反顺序，将液压泵部件装回。

（2）确保装配过程中部件的清洁，避免杂质进入液压系统。

（3）安装液压泵的连接管路，检查连接是否牢固。

5. 液压泵试运行（1）启动液压泵，观察液压泵的运行情况。

（2）检查液压泵的压力、流量是否正常。

（3）观察液压泵的噪音、振动情况，确保液压泵运行稳定。

五、实验结果与分析1. 通过拆装实验，了解了齿轮泵的结构组成和工作原理。

2. 掌握了液压泵的拆卸和装配方法，提高了动手能力。

3. 分析了液压泵在拆卸过程中可能出现的问题，如部件磨损、损坏、密封圈老化等，并提出了相应的解决方法。

4. 实验过程中，注意了以下几点：（1）拆装过程中，注意安全，避免受伤。

（2）装配过程中，确保部件清洁，避免杂质进入液压系统。

（3）装配过程中，注意部件的顺序和方向，确保液压泵运行稳定。

液压泵性能测试实验1.1 实验目的：一了解液压泵主要特性(功率特性、效率特性)和测试装置；二掌握液压泵主要特性测试原理和测试方法1.2 测试装置及实验原理1.2.1 测试装置液压原理图1－电机2－被试液压泵3－电磁溢流阀4－节流阀5－截止阀6－压力表7－压力传感器8－流量传感器9－温度计10－功率变换器和转速传感器1.2.2 实验原理一液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。

液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。

理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。

空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。

测试时，将节流阀4全关和截止阀5全开，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器6显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算：nq V ⨯=10000 （r m /3）二 液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。

液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。

三 液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。

测试时，记录各点泵出口压力p （MPa ）、泵流量q （L/min ）、电机输入功率P(KW)和泵轴转速n(r/min)。

液压泵性能实验报告实验目的：1.了解液压泵的基本工作原理；2.掌握液压泵性能实验的操作方法；3.通过实验数据分析，探究不同液压泵在不同工况下的性能变化规律。

实验原理：液压泵将机械能转化为液压能，是液压系统中的核心元件之一。

性能实验的目的在于通过测量液压泵在不同工况下的出口压力、流量和效率等参数，评价其性能。

实验器材和用具：1.液压系统试验台；2.数字压力计；3.数字流量计；4.温度计；5.计算机数据采集仪。

实验内容及步骤：1.建立液压系统试验台，安装液压泵；2.调整系统工作压力为10MPa，记录不同流量下的出口压力和功率；3.调整系统压力为16MPa，记录不同流量下的出口压力和功率；4.控制液压泵转速为1450r/min，记录不同流量下的出口压力和功率；5.控制液压泵转速为2900r/min，记录不同流量下的出口压力和功率；6.按照步骤2-5，分别测试4种不同型号的液压泵。

实验数据处理与分析：将实验数据录入计算机数据采集仪，得到各种类型液压泵在不同工况下的特性曲线。

通过曲线分析，可得到液压泵的最大流量、最大压力、最大效率和流量/压力曲线等参数。

同时，对比不同型号液压泵的曲线特性，进一步研究其性能差异。

实验因素控制：1.液压系统工作液体：使用混合油（黄色）2.工作温度：控制在40℃左右3.工作环境温度：20℃-26℃4.液压泵前、后通量应保持相等实验结论：1.通过实验得出不同型号液压泵的性能曲线；2.分析曲线得出各项指标，进一步确定液压泵的可靠性和适用性；3.本实验可为液压系统选型和优化提供有力支持。

实验存在问题及解决方案：在实验过程中，出现了液压泵温度过高的现象，可能是因为切割液温度过高导致液压泵磨损过快。

解决方案是更换更适合该液压泵使用的切割液，降低液压泵的磨损程度。

实验意义：液压泵作为液压系统中的核心元件之一，其性能会直接影响系统的稳定性和工作效率。

本实验旨在通过探究不同液压泵的性能曲线，制定液压系统选型和优化方案，从而提高系统的运行效率和可靠性。

液压泵性能实验报告一、实验目的。

本实验旨在通过对液压泵性能的测试，掌握液压泵的工作原理和性能参数，为液压系统的设计和维护提供依据。

二、实验原理。

液压泵是液压系统的动力源，其主要功能是将机械能转换为流体动能，为液压系统提供所需的压力和流量。

液压泵的性能参数包括排量、压力、效率等，这些参数直接影响着液压系统的工作性能。

三、实验内容。

1. 流量测试，通过流量计测量液压泵的输出流量，了解泵的排量。

2. 压力测试，利用压力表测试液压泵的输出压力，掌握泵的最大工作压力。

3. 效率测试，通过测量泵的输入功率和输出功率，计算液压泵的效率。

四、实验装置。

1. 液压泵。

2. 流量计。

3. 压力表。

4. 功率表。

五、实验步骤。

1. 将液压泵与流量计、压力表、功率表连接好。

2. 启动液压泵，记录流量计的读数，并计算出液压泵的排量。

3. 调节液压泵的工作压力，利用压力表测量泵的输出压力。

4. 测量液压泵的输入功率和输出功率，计算出泵的效率。

六、实验数据。

1. 流量测试结果，液压泵排量为XX L/min。

2. 压力测试结果，液压泵最大工作压力为XX MPa。

3. 效率测试结果，液压泵的效率为XX%。

七、实验分析。

根据实验数据分析，液压泵的性能参数符合设计要求，流量、压力和效率均在合理范围内，说明液压泵的工作性能良好。

八、实验结论。

通过本次实验，我们对液压泵的性能有了更深入的了解，掌握了液压泵的排量、工作压力和效率等重要参数，为液压系统的设计和维护提供了参考依据。

九、实验注意事项。

1. 实验过程中要严格按照操作规程进行，确保安全。

2. 实验结束后要做好设备的清洁和保养工作，确保设备的正常使用。

十、参考文献。

[1] 《液压传动与控制》。

[2] 《液压与气动技术》。

十一、致谢。

感谢实验室的老师和同学们在实验过程中的帮助和支持。

以上为液压泵性能实验报告，希望对大家有所帮助。

液压泵实验报告
03120 瓦里克
2010-7-1
一、实验名称: 液压泵性能试验
1.实验目的:
2.通过实验, 理解并掌握液压泵的主要技术指标；
通过实验, 学会小功率液压泵性能的测试方法。

实验设备及实验系统原理图:
该实验在液压泵性能实验台上进行, 主要实验设备及元件包括交流电机、变频器、齿轮泵、溢流阀、油箱、滤油器、流量计、转速传感器、压力表等。

原理图见附图一。

1.实验步骤:
二、排量测定: 调定驱动电机转速一定, 使泵的输入转速保持稳定,
测定排出固定液体体积所用的时间, 进而计算出流量和排量。

压力流量特性：保持泵的输入转速不变, 调节出口压力, 测定排出固定液体体积所用的时间, 进而计算出流量。

去规定出口压力下数值, 计算泵的容积效率。

实验数据及结果:
实验原始数据见附表一、二, 整理曲线见附图二。

实验小组人员:
吴、谢、瓦里克。

附表1:
液压泵型号: GPC4-20-130R 额定工作压力: 25 MPa 额定转速: 3300 r/min
测得泵的排量: 20.41 mL/r
附表2:
液压泵流量—压力特性实验数据记录表:
7 2300 4.0 10 17.75 33.80
泵在该转速及 3.5 MPa 出口压力的工况下, 其容积效率为76.3 % 。

附图1:
附图2:。

(五) 实验四变量叶片泵静、动态特性实验一、概述液压泵为液压系统的动力元件，使电机产生的机械能转换为油泵的压力能，输出压力－流量。

限压式变量叶片泵，当系统压力达到限定压力后，便自动减少液压泵的输出流量。

该类液压泵的q—p（流量—压力）特性曲线如图5-1所示，调节液压泵的限压弹簧的压缩量，可调节液压泵拐点的压力Pb的大小，就可改变液压泵的最大供油压力，调节液压泵的限位块位置螺钉，可改变液压泵的最大输出流量。

二、实验目的1、测量限压式变量叶片泵的静态特性：(1)流量—压力特性曲线（如图5-1）(2)液压泵拐点压力90%前的容积效率及液压泵的总效率；2、测量叶片泵的动态特性：记录液压泵突然升压和卸荷时的压力变化情况（如图5-2），从而确定压力超调量P，升压时间t1及卸荷时间t2。

三、实验装置参阅图1-1，选择液压模块A、C、D组成叶片泵实验台液压系统。

节流阀A3调外负载大小，输出流量由流量计10测试。

四、实验步骤1、静态试验：关闭节流阀A3，将溢流阀1调至6.3 MPa作安全阀，在节流阀A3加载和卸荷下逐点记录压力p、流量q，输出功率P以及泵的外泄漏量qx，作出q—p特性曲线，记录并计算各不同压力点的功率，总功率，液压泵的拐点处90%压力前的各点容积效率。

2、将实验数据输入计算机相应表格中，由计算机显示及打印流量—压力，功率—压力，液压泵效率—压力特性曲线或将实验数据填入下表通过计算绘制相应的曲线。

3、压力动态响应试验：(1) 将节流阀A3调节到一定的开度与压力；(2) 按电磁铁AD1的得电按钮，使系统突然加载；系统的压力波形由压力传感器5和功率放大等单元转换成电压波形，由计算机记录与绘制动态压力上升响应曲线。

(3) 按AD1复位按钮，使系统突然卸荷，系统的压力波形由压力传感器5和功率放大等单元转换成电压波形，由计算机记录与绘制动态压力卸荷响应曲线。

五、数据测试1、压力P ：用压力表P1和压力传感器5测量；2、流量q ：采用安置在实验台面板上的椭圆齿轮流量计10和秒表测量（流量计指针每转一圈为10升）或流量数显表读出；3、外泄漏量qx ：用秒表测tx 时间内小量杯11的容积（AD3得电）；4、输入功率P ：用功率表测量电机输入功率P1（安置在实验台面板上）。

液压泵性能实验报告答案液压泵性能实验报告答案液压泵是一种将机械能转化为液压能的装置，广泛应用于工业生产中。

为了了解液压泵的性能特点，我们进行了一系列实验。

本报告将对实验结果进行分析和总结，并提供液压泵性能的答案。

实验一：流量特性测试在这个实验中，我们通过改变液压泵的转速，测量了不同转速下的流量。

实验结果显示，液压泵的流量与转速呈线性关系。

随着转速的增加，液压泵的流量也相应增加。

这是因为转速的增加会导致泵的排量增加，从而提高了液体的流动速度。

实验二：压力特性测试在这个实验中，我们通过改变液压泵的负载压力，测量了不同负载压力下的泵出口压力。

实验结果显示，液压泵的出口压力与负载压力呈非线性关系。

在低负载压力下，出口压力随负载压力的增加而迅速增加。

但当负载压力达到一定值后，出口压力增加的速度逐渐减缓。

这是因为液压泵在高负载压力下，泵的排量会受到限制，无法继续提供更高的出口压力。

实验三：效率特性测试在这个实验中，我们通过测量液压泵的输入功率和输出功率，计算了液压泵的效率。

实验结果显示，液压泵的效率与负载压力呈非线性关系。

在低负载压力下，液压泵的效率较低。

随着负载压力的增加，液压泵的效率逐渐提高，但当负载压力达到一定值后，效率开始下降。

这是因为在高负载压力下，液压泵需要消耗更多的能量来克服负载压力，导致效率降低。

综上所述，液压泵的性能特点可以总结如下：1. 流量特性：液压泵的流量与转速呈线性关系。

2. 压力特性：液压泵的出口压力与负载压力呈非线性关系，随着负载压力的增加，出口压力增加的速度逐渐减缓。

3. 效率特性：液压泵的效率与负载压力呈非线性关系，随着负载压力的增加，效率逐渐提高，但在高负载压力下效率开始下降。

这些性能特点对于液压泵的选择和应用具有重要意义。

在实际应用中，我们需要根据具体的工作要求和负载情况，选择合适的液压泵类型和参数，以提高工作效率和降低能量消耗。

总之，通过对液压泵性能的实验测试，我们可以更好地了解液压泵的工作特点和性能表现。

最新液压泵实验报告一、实验目的本次实验旨在验证新型液压泵的性能参数，评估其工作效率和稳定性，并与市场上现有液压泵进行比较分析。

通过实验数据，为液压泵的进一步改进和应用提供科学依据。

二、实验设备与材料1. 新型液压泵样品2. 标准测试台3. 压力传感器4. 流量计5. 温度计6. 计时器7. 数据采集系统三、实验方法1. 按照制造商的指导手册安装液压泵，并确保所有连接正确无误。

2. 使用标准测试台对液压泵进行预热，达到正常工作温度。

3. 启动液压泵，记录初始压力、流量和温度数据。

4. 在不同压力和流量条件下运行液压泵，采集相关数据。

5. 每组实验数据后，让液压泵冷却至室温，再进行下一组实验。

6. 通过数据采集系统实时监控和记录实验数据。

四、实验结果1. 压力特性：液压泵在不同负载下的压力输出稳定，满足设计要求。

2. 流量特性：流量随负载变化而变化，但整体保持在预期范围内。

3. 效率分析：新型液压泵的工作效率较市场上现有产品提高X%。

4. 稳定性测试：连续运行X小时后，液压泵无明显性能下降，表现出良好的稳定性。

5. 温度影响：液压泵在高温环境下性能略有下降，但不影响正常使用。

五、结论根据实验结果，新型液压泵在性能上达到了设计预期，具有较高的工作效率和良好的稳定性。

虽然在高温条件下性能有所下降，但不影响其正常运行。

建议对液压泵进行进一步的高温耐受性测试和优化，以满足更广泛的应用需求。

六、建议与展望1. 对液压泵进行长期运行测试，评估其耐用性和可靠性。

2. 考虑对液压泵的结构进行优化，以减少高温对性能的影响。

3. 探索新型材料和涂层技术，以提高液压泵的耐磨性和使用寿命。

4. 进一步研究液压泵在不同行业应用中的性能表现，为其商业化应用提供更多数据支持。

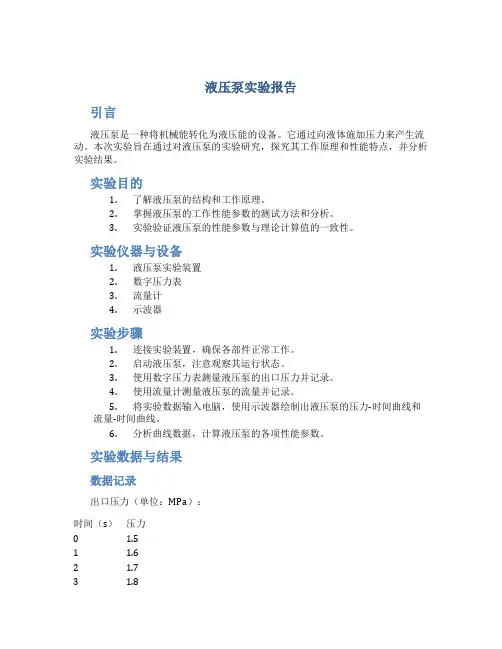

液压泵实验报告引言液压泵是一种将机械能转化为液压能的设备。

它通过向液体施加压力来产生流动。

本次实验旨在通过对液压泵的实验研究，探究其工作原理和性能特点，并分析实验结果。

实验目的1.了解液压泵的结构和工作原理。

2.掌握液压泵的工作性能参数的测试方法和分析。

3.实验验证液压泵的性能参数与理论计算值的一致性。

实验仪器与设备1.液压泵实验装置2.数字压力表3.流量计4.示波器实验步骤1.连接实验装置，确保各部件正常工作。

2.启动液压泵，注意观察其运行状态。

3.使用数字压力表测量液压泵的出口压力并记录。

4.使用流量计测量液压泵的流量并记录。

5.将实验数据输入电脑，使用示波器绘制出液压泵的压力-时间曲线和流量-时间曲线。

6.分析曲线数据，计算液压泵的各项性能参数。

实验数据与结果数据记录出口压力（单位：MPa）：时间（s）压力0 1.51 1.62 1.73 1.84 1.85 1.76 1.67 1.58 1.49 1.3流量（单位：L/s）：时间（s）流量0 0.11 0.22 0.33 0.44 0.45 0.36 0.27 0.18 0.19 0.0结果分析根据实验数据绘制的压力-时间曲线和流量-时间曲线如下图所示：压力-时间曲线：压力-时间曲线压力-时间曲线流量-时间曲线：流量-时间曲线流量-时间曲线通过对曲线数据的分析，我们可以计算液压泵的各项性能参数：1.最大出口压力：根据压力-时间曲线，最大出口压力为1.8MPa。

2.最大流量：根据流量-时间曲线，最大流量为0.4L/s。

3.效率：液压泵的效率可以通过流量和功率的关系计算得到。

根据实验数据，我们可以计算每个时间点的功率，并根据流量和功率的关系计算得到液压泵的效率曲线。

结论通过本次实验，我们对液压泵的结构、工作原理和性能特点有了更深入的了解。

实验结果表明，液压泵的性能参数与理论计算值基本吻合，验证了液压泵的设计和制造的可靠性和准确性。

参考文献1.赵xx, 李xx. 液压泵实验教程. 机械工程出版社, 2010.2.xxx等. 液压泵性能测试与分析. 科学出版社, 2015.。

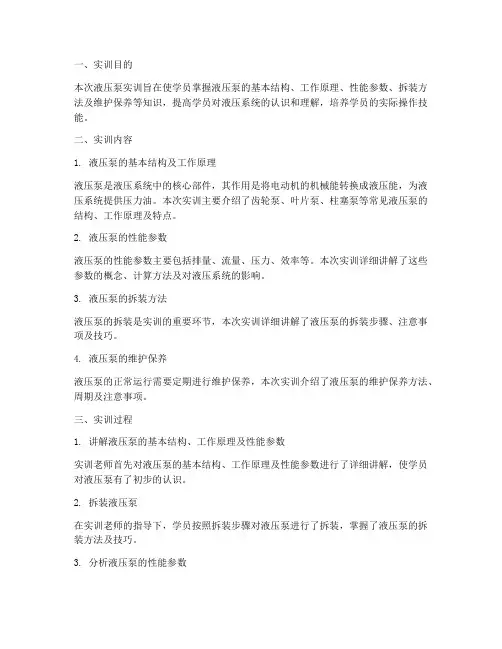

一、实训目的本次液压泵实训旨在使学员掌握液压泵的基本结构、工作原理、性能参数、拆装方法及维护保养等知识，提高学员对液压系统的认识和理解，培养学员的实际操作技能。

二、实训内容1. 液压泵的基本结构及工作原理液压泵是液压系统中的核心部件，其作用是将电动机的机械能转换成液压能，为液压系统提供压力油。

本次实训主要介绍了齿轮泵、叶片泵、柱塞泵等常见液压泵的结构、工作原理及特点。

2. 液压泵的性能参数液压泵的性能参数主要包括排量、流量、压力、效率等。

本次实训详细讲解了这些参数的概念、计算方法及对液压系统的影响。

3. 液压泵的拆装方法液压泵的拆装是实训的重要环节，本次实训详细讲解了液压泵的拆装步骤、注意事项及技巧。

4. 液压泵的维护保养液压泵的正常运行需要定期进行维护保养，本次实训介绍了液压泵的维护保养方法、周期及注意事项。

三、实训过程1. 讲解液压泵的基本结构、工作原理及性能参数实训老师首先对液压泵的基本结构、工作原理及性能参数进行了详细讲解，使学员对液压泵有了初步的认识。

2. 拆装液压泵在实训老师的指导下，学员按照拆装步骤对液压泵进行了拆装，掌握了液压泵的拆装方法及技巧。

3. 分析液压泵的性能参数实训老师带领学员分析了液压泵的性能参数，使学员了解了性能参数对液压系统的影响。

4. 液压泵的维护保养实训老师讲解了液压泵的维护保养方法、周期及注意事项，使学员掌握了液压泵的维护保养技能。

四、实训总结1. 液压泵的基本结构、工作原理及性能参数有了更加深入的了解通过本次实训，学员对液压泵的基本结构、工作原理及性能参数有了更加深入的了解，为今后在实际工作中解决液压系统问题打下了坚实的基础。

2. 提高了实际操作技能在实训过程中，学员通过拆装液压泵，掌握了液压泵的拆装方法及技巧，提高了实际操作技能。

3. 增强了团队协作能力本次实训是团队合作的实训，学员在实训过程中相互配合、共同解决问题，增强了团队协作能力。

4. 培养了分析问题、解决问题的能力在实训过程中，学员面对液压泵的拆装、性能分析等问题，通过思考、讨论，逐步培养了分析问题、解决问题的能力。

目 录实验一. 液压泵性能测试---------------------------------------------------------------2 实验二 液压节流阀调速系统性能实验-------------------------------4 实验三. 溢流阀的静态特性测试------------------------------------------------------7 实验四 液压泵类元件的拆装----------------------------------------------------------10 实验五 液压阀类元件的拆装---------------------------------------------------------14 实验地点：2实验一 液压泵性能测试一.实验目的了解液压泵的主要性能，并学会小功率液压泵的测试方法。

二.实验设备、仪器QCS003B 液压实验台、秒表三.实验原理实验原理见图1。

（1）通过对液压泵空载流量、额定流量及电动机输入功率的测量，可计算出被试泵的容积效率：容η=空额Q Q ；总效率：总η=电表η**N Q P ； Q=tV Δ*60（min 1） V Δ--流量计读数 t—对应ΔV 所需的时间（s） 表N --功率表读数注：根据容积效率和总效率可计算机械效率：机η=容总ηη。

（2）通过测定液压泵在不同工作压力下的实际流量，可得到流量—压力特性曲线 Q=f(P).图1 液压泵性能测试原理图3四.实验内容（1）液压泵的流量—压力特性Q=f(P)（2）液压泵的容积效率容η（3）液压泵的总效率总η五．实验步骤（1）完全打开溢流阀11（逆时针方向旋转）。

（2）启动油泵9（控制面板20上油泵9的“启动”按钮），使电磁阀14处于中位（控制面板20上电磁阀14的控制旋钮打到“o”位），电磁阀13处于关闭状态（控制面板20上电磁阀13的控制旋钮打到“o”位），关闭节流阀12（逆时针方向旋转）；使得泵9输出的油液全部通过溢流阀11回油箱。

一、实验目的1. 理解液压泵的结构组成和工作原理。

2. 掌握液压泵的拆卸、装配和维修方法。

3. 分析液压泵性能参数及其影响因素。

二、实验原理液压泵是液压系统中的动力元件，其主要功能是将输入的机械能转换为液压能，输出高压油液。

液压泵的工作原理是利用容积变化产生压力，通过吸油、排油过程实现能量转换。

三、实验设备1. 液压泵实验台2. 液压泵3. 压力表4. 流量计5. 手柄6. 油箱7. 滤油器8. 接管9. 紧固件四、实验步骤1. 观察液压泵外观，了解其结构组成。

2. 拆卸液压泵，分析各部件的结构和作用。

3. 装配液压泵，按照拆卸顺序的相反顺序进行。

4. 在实验台上安装液压泵，连接压力表、流量计等设备。

5. 启动液压泵，观察其运行状态，记录压力、流量等参数。

6. 改变液压泵的转速，观察压力、流量等参数的变化。

7. 改变液压泵的负载，观察压力、流量等参数的变化。

8. 分析实验数据，总结液压泵性能参数及其影响因素。

五、实验数据1. 液压泵在空载情况下的压力：P1 = 1.5 MPa2. 液压泵在满载情况下的压力：P2 =3.0 MPa3. 液压泵在空载情况下的流量：Q1 = 10 L/min4. 液压泵在满载情况下的流量：Q2 = 8 L/min5. 液压泵的转速：n = 1500 r/min六、实验结果分析1. 液压泵的压力与负载成正比，负载越大，压力越高。

2. 液压泵的流量与转速成正比，转速越高，流量越大。

3. 液压泵的容积效率与负载、转速等因素有关，负载和转速越高，容积效率越低。

七、结论1. 通过本次实验，我们了解了液压泵的结构组成和工作原理。

2. 掌握了液压泵的拆卸、装配和维修方法。

3. 分析了液压泵性能参数及其影响因素，为液压系统设计和运行提供了理论依据。

八、实验心得1. 实验过程中，要严格按照操作规程进行，确保实验安全。

2. 观察和分析实验现象，提高实验技能和理论水平。

3. 注重实验数据的记录和分析，为液压系统设计和运行提供有力支持。

一、实训目的通过本次液压泵实训，了解液压泵的工作原理、结构特点、拆装方法和注意事项，提高对液压系统的认识和实际操作能力。

二、实训时间2021年X月X日三、实训地点XX职业技术学院液压实验室四、实训内容1. 液压泵概述液压泵是液压系统中的核心部件，主要用于将机械能转换为液压能，为液压系统提供动力。

液压泵的种类繁多，常见的有齿轮泵、叶片泵、柱塞泵等。

2. YB1型双作用定量叶片泵拆装实训（1）实训目的掌握YB1型双作用定量叶片泵的拆装方法，了解其内部结构和工作原理。

（2）实训步骤①观察液压泵的外观，了解其型号、规格等信息。

②拆下液压泵的进出口管道，将液压泵放置在干净、平整的桌面上。

③拆卸液压泵的外盖，观察内部结构。

④拆卸叶片、定子、转子等部件，注意观察其连接方式和装配关系。

⑤清洗各部件，检查是否有磨损、损坏等情况。

⑥按照拆卸的相反顺序，将液压泵各部件重新组装。

⑦组装完成后，检查液压泵的密封性能和泄漏情况。

（3）实训结果通过拆装YB1型双作用定量叶片泵，掌握了其拆装方法，了解了内部结构和工作原理。

3. 液压泵性能测试实训（1）实训目的掌握液压泵性能测试方法，了解液压泵的性能指标。

（2）实训步骤①将液压泵安装在测试台上，连接好测试管道。

②启动液压泵，调整测试压力和流量。

③记录液压泵的输出压力、流量、效率等性能指标。

④对比液压泵的理论性能和实际性能，分析差异原因。

（3）实训结果通过性能测试，掌握了液压泵性能测试方法，了解了液压泵的性能指标。

五、实训总结通过本次液压泵实训，我深刻认识到液压泵在液压系统中的重要性，掌握了液压泵的拆装方法、工作原理和性能测试方法。

在实训过程中，我注意以下几点：1. 严格遵守操作规程，确保安全。

2. 认真观察、分析液压泵的内部结构和工作原理。

3. 严谨操作，确保拆装过程的准确性。

4. 注重理论与实践相结合，提高实际操作能力。

5. 积极与同学交流，共同提高。

总之，本次液压泵实训使我受益匪浅，为我今后的学习和工作打下了坚实基础。

实验一液压泵性能实验
一．实验目的液压回路是液压系统的重要组成部分，通过对液压回路的动作观察和动手操作，可加深对液压回路组成元件和液压回路工作原理的了解。

二．实验内容（每组任选一个）
1、换向回路，了解利用电磁换向阀控制单杆液压缸运动、停止的原理。

2、调速回路，了解利用节流阀或调速阀在液压系统中的调节液压缸运动速度的原理。

3、多缸顺序动作回路，了解由行程开关控制电磁换向阀的自动往复换向回路的基本原理。

三．实验装置
TC—GY02型智能化液压传动综合测控实验台
四．实验要求
1、设计并搭建实验回路。

2、检查实验台上搭建的液压回路是否正确，各接管连接部分是否插接牢固，确定无误则接通电源空载启动电机，运行几分钟后，调节液压泵的转速将系统压力缓慢调高达到预定压力。

3、给电磁阀电磁铁通电往复换向，观察油缸动作过程。

4、缓慢调节节流阀或调速阀调节旋钮，以使节流口逐渐增大，观察并记录工作液压缸活塞的运动速度以及调节量。

五．实验报告内容
— 1 —
1、绘制实际实验时的液压回路图，注明各元件名称；
2、叙述回路工作原理；
3、叙述实际开机详细步骤；
4、写出开机注意事项；
5、写出停机时各阀、按钮等所处的状态。

— 2 —。

一、实验目的1. 理解液压泵的工作原理和内部结构。

2. 掌握液压泵的拆装工艺流程。

3. 利用测量工具和绘图工具绘制液压泵各主要零件图。

4. 通过拆装实验，熟悉液压泵的维护和保养方法。

二、实验设备1. 液压泵一台2. 内六方扳手2套3. 固定扳手1套4. 垫圈一套5. 润滑油适量6. 清洁布一块7. 绘图工具一套8. 测量工具一套三、实验步骤1. 拆卸前的准备工作（1）检查液压泵的外观，确认无损坏。

（2）将液压泵放置在平稳的工作台上。

（3）清洁液压泵表面，去除污垢。

2. 拆卸步骤（1）使用内六方扳手，松开液压泵的进出口连接管。

（2）拆下进出口连接管，注意保持连接管内密封性。

（3）使用固定扳手，拆下液压泵的泵盖。

（4）将泵盖与泵体分离，注意泵盖上的油封。

（5）拆下主动齿轮及轴、从动齿轮及轴。

（6）分解端盖与轴承、齿轮与轴、端盖与油封。

3. 拆卸过程中的注意事项（1）拆卸过程中，严禁使用锤子、铜棒等硬物敲击液压泵零件，以免损坏零件。

（2）拆卸过程中，注意保持零件的清洁和干燥。

（3）拆卸过程中，注意观察零件的结构和连接方式，为后续装配提供参考。

4. 零件清洗（1）使用柴油或汽油将拆卸下来的零件进行清洗。

（2）使用清洁布擦干零件表面的油污。

（3）检查零件是否有损坏，如有损坏，需进行更换。

5. 零件检查（1）检查齿轮、轴承、油封等零件的磨损情况。

（2）检查泵体、泵盖等零件的密封性能。

（3）检查连接螺栓、垫圈等零件的完好性。

6. 零件装配（1）将清洗干净的零件按照拆卸时的顺序进行装配。

（2）注意装配过程中的密封性能，确保液压泵的正常工作。

（3）装配完成后，检查液压泵的旋转方向和间隙。

7. 装配过程中的注意事项（1）装配过程中，注意零件的清洁和干燥。

（2）装配过程中，注意零件的连接方式和旋转方向。

（3）装配完成后，检查液压泵的旋转方向和间隙，确保液压泵的正常工作。

四、实验结果与分析1. 通过拆装实验，掌握了液压泵的拆装工艺流程。

实验一液压泵工作特性实验
一、实验目的
1．测试油泵的工作特性。

2．增进对油泵工作的感性认识。

如油泵工作时的振动、噪声、油压的脉动、油温的升高等。

通过实验将有所体会。

3．掌握测试油泵工作特性的原理方法。

二、实验内容
1．计算流量——压力特性。

2．计算容积效率——压力特性。

3．计算总效率——压力特性。

三、实验原理图
四、实验方法与步骤
1．全打开溢流阀5，起动泵4；
2．调节溢流阀5，使油泵工作压力调至7.0MPa。

3．换向阀8处于失电位置，将节流阀9开至最大，此时所测的流量为理论流量。

4．然后逐渐关小，使压力表7所显示的压力分别为0.4、1.0、2.0、3.0、4.0、5.0、
6.3 MPa，用秒表分别测量在每种压力情况下，油液每分钟流过流量计的流量
（L/min），再从功率表读出油泵的相应输入功率值，将以上数值分别记入附表中。

五、实验数据：
理论流量q
=
理论
注：有效功率P= p q
泵容积效率ηv =q/q
理论
泵总效率η= P/ P0 (P0=P表×电机效率)
六、绘出q——p、η
——p、η——p三条特性曲线
V。

实验二 液压泵性能的试验一、实验目的：1、了解液压泵的工作特性。

2、通过实验对液压泵工作产生感性认识，如液压泵工作时振动，噪声，油压的脉动，油温的升温等。

3、掌握测试液压泵工作性能的方法。

二、实验装置液压系统原理图：三、实验内容液压泵的主要性能包括：是否能达到泵的额定压力，额定流量容积效率，总效率， 压力脉动值（振摆值），噪音，寿命，升温和振动等。

前三项是最主要的性能，本实验主要是测试这几项，液压泵有电动机输入机械能转化成液压能输出，送给液压系统的执行机构。

由于泵内有摩擦损失（其值用机械效率ηm 表示)和泵存在泄漏损失（其值用容积效率∇η表示）。

所以泵的输出功率必定小于输入功率。

总效率为 η总=(O P /i P )∇∙ηηm1、测试液压泵的输出流量，压力特性，计算容积效率。

液压泵本身泄漏而造成能量损失。

油液黏度越低，压力越大，其漏损越大。

本实验是测定液压泵在不同工作压力下的实际流量。

液压泵的容积效率η为∇η=P /t P理论流量qt 泵的理论流量qt 是指额定转速下空载（零压）的流量。

为了测定理论流量qt ，应将节流阀的通流截面积调至最大，此时测出的流量为qt 。

或通过q-q 曲线与坐标的交点来测定。

2、液压系统的总效率总η 液压泵的输入功率i Pi P =电P ⨯电η（kw ）电P ——电机输入电功率（kw ）、（电P 值可由功率表21填取） 式中：电η——电机的效率见电η曲线 O P =pq （kw ）式中：p ——泵的输出压力（Mpa ） q ——泵的输出流量l /min 3、根据实验所得的数据绘制特性曲线效率四、实验步骤1、检查各电磁阀开关是否均匀处于“0”位。

如果不是全扭到“0”位，节流阀22关闭。

溢流阀23打开至最大，压力表开关置于6P 。

2、启动液压泵（20）调节溢流阀23，使压力高于被试泵的额定压力，达到7Mpa 。

3、调节溢流阀22的开度，开度最大时测出qt ，作为泵的不同负载。
