第五章 污水处理厂布置 (1)

度差等。将正立面图或侧立面图画成剖视图时，一般
将垂直的剖切平面通过建筑物的门、窗。
水污染控制工程课程设计 3、建筑图 如何精确的表示这 样一个建筑图？
水污染控制工程课程设计 3、建筑图
水污染控制工程课程设计 3、建筑图
剖视图的方向
返回
水污染控制工程课程设计 3、建筑图
水污染控制工程课程设计 3、建筑图
注意A—A剖视和I—I剖视
剖切位置需要转折时，一般以一次为限
水污染控制工程课程设计 3、建筑图
（3）常用建筑图例和构件符号
自然土壤 夯实土壤 普通砖 混凝土 钢筋混凝土 检查孔 孔洞 烟道 通风道
水污染控制工程课程设计 3、建筑图
（3）常用建筑图例和构件符号
空洞门 单扇门 双扇门 单向阀 升降止回阀 闸阀 消火栓 单层固定窗 地漏 清扫口
比例 图别 图号
1：800 工艺-01
日期 2006.6.5
水污染控制工程课程设计
水污染控制工程课程设计
水污染控制工程课程设计
三、污水处理厂总平面布置的原则（参考室外排 水工程规范：2000年版）
1、整体布置 • 污水厂的总体布置应根据厂内各建筑物和构筑物的功 能和流程要求，结合厂址地形、气象和地质条件等因 素，经过技术经济比较确定，并应便于施工、维护和 管理。
杭州四堡污水处理厂 蛋形消化池
重庆鸡冠石污水处理厂 在建消化池发生火灾
水污染控制工程课程设计 三、污水处理厂总平面布置的原则
3、管、渠的平面布置 • 污水厂并联运行的处理构筑物间应设均匀配水装置， 各处理构筑物系统间宜设可切换的连通管渠。 • 污水厂内各种管渠应全面安排，避免相互干扰，管 道复杂时宜设置管廊，处理构筑物间的输水、输泥 和输气管线的布置应使管渠长度短、水头损失小、 流行通畅、不易堵塞和便于清通，各污水处理构筑 物间的通连，在条件适宜时，应采用明渠。 • 污水厂应合理地布置处理构筑物的超越管渠。 • 处理构筑物宜设排空设施，排出的水应回流处理。
水污染控制工程课程设计
水污染控制工程课程设计 4、辅助部分 • 污水厂附属建筑物的组成及其面积，应根据污水厂 的规模、工艺流程和管理体制等结合当地实际情况 确定，并应符合现行的有关规定。 • 根据维护管理的需要，宜在厂区内适当地点设置配 电箱、照明、联络电话、冲洗水栓、浴室、厕所等 设施。 • 污水厂的绿化面积不宜小于全厂总面积的30％。
打交道，所以需要了解土建方面的基本知识 。
水污染控制工程课程设计
一、 厂房建筑图简介
1、建筑物的构件
• 地基、基础、墙、 柱、梁、楼板、 屋顶、隔墙、楼 梯、门、窗及天 窗
水污染控制工程课程设计
2、建筑物的结构
• 钢筋混凝土结构：优点是强度高，耐火性 好，不必经常进行维护和修理，与钢结构 比较可以节约钢材，工厂经常采用。缺点 是自重大，施工比较复杂。
中格栅.进水泵房 细格栅及平流沉沙池 配水井1 厌氧池 氧化沟 污泥泵站 配水井2、 二沉池 管式混合 器 接触池
10 污泥浓缩脱水机房及泥棚 二沉池 二沉池 绿地 配水井2 污泥泵站 11 12 13 14 15 16 17 加氯间 传达室 食堂 综合楼 车库 仓库 维修间
变电所及中心 控制室
18 变电所及中心控制室 19
用 地 指 标
中格栅.进水泵房
序号 绿化带 1 2 3 4 氧化沟 氧化沟 5 用 地 项 目 征地面积 占地面积 建构筑物占地 绿化占地 硬化及道路 4552.73 面积（平方米） 占地系数 26680 26680 6541.93 24.52% 58.42% 备 40亩 40亩 注
细格栅及平流 沉沙池
水污染控制工程课程设计 一、 一般工厂总平面布置的原则
6、厂内道路 • 人行道宽度1.8~2m； • 车行道宽度不小于5m，并应有回车道。 7、其他 • 绿化面积：污水处理厂不小于30%，水厂不小于 20%。

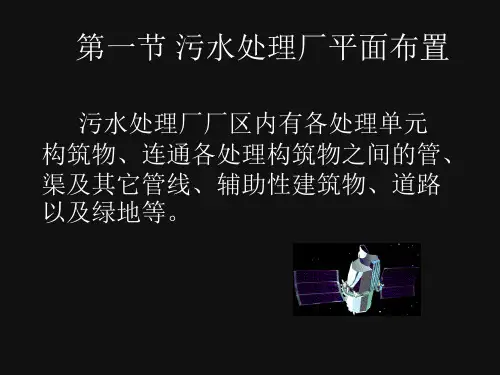

水污染控制工程课程设计 第一节 污水处理厂平面布置
二、污水处理厂设施组成 1、生产性构筑物：污水、污泥处理设施。 污水处理设施包括污水泵站、格栅间、沉砂池、初沉池、 曝气池、二沉池、消毒池、鼓风机房、污泥回流泵房、加 氯间和氯库等。 污泥处理设施：浓缩池、贮泥池、消化池、脱水机房、沼 气贮柜、沼气压缩机房等。 2、辅助设施：生产性和生活辅助设施 生产性辅助设施包括：综合办公楼、仓库、车库、机修间 等。 生活辅助设施：食堂、浴室、值班宿舍、门卫等。 3、各类管道：水工艺管道、污泥工艺管道、空气管道、沼 气管道、超越管道、上清液回收管道、厂区给水管道、排 水管道、加药管道。
水污染控制工程课程设计

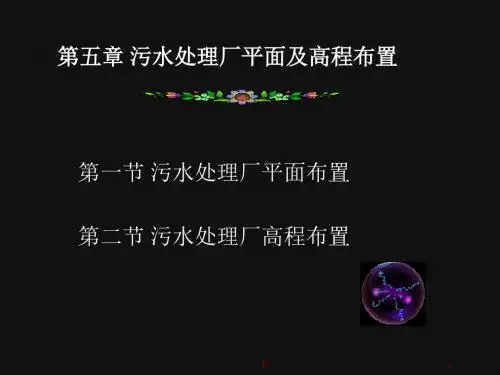

第五章 污水处理厂布置
5.1 污水处理厂总平面布置 5.2 污水处理厂车间布置
5.3 污水处理厂管道布置
5.4污水处理厂高程布置
水污染控制工程课程设计
水污染控制工程课程设计
一、一般工厂总平面布置的原则
1、生产车间布置 • 生产线路尽可能直线，无返回流动； • 功能工艺相似的车间、工段尽可能布置在一起， 便于集中管理； • 车间之间管道尽可能沿道路铺设； • 有害气体车间布置在下风向。 2、环保车间 • 布置在厂区一侧，也可布置在靠近污染源的地方。
水污染控制工程课程设计 3、建筑图 （2）表示方法 • 平面图：指俯视图上的剖视图，用于表示各种房间、 走道、楼梯大小、形状、数量、位置及门窗宽度与位 置；
• 立面图：表达建筑物正面外形的主视图称为正立面图， • 剖面图：用于表现建筑物层高、窗户高度、室内外高
侧视图称为左或右侧立面图。用于表示建筑物的外观；
• 污水厂内可根据需要，在适当地点设置堆放材料、 备件、燃料或废渣等物料以及停车的场地。
• 污水厂应设置通向各构筑物和附属建筑物的必要通 道。
水污染控制工程课程设计 四、平面布置实例
某城市污水处 理厂平面布置
排入水体
曝 气 池 初 沉 池 除渣池 格栅
机修车间
排至 灌渠
办公及 化验室
污泥泵房
计量堰
• 污水厂厂区内各建筑物造型应简洁美观，选材恰当， 并应使建筑物和构筑物群体的效果与周围环境协调。
• 生产管理建筑物和生活设施宜集中布置，其位置和朝 向应力求合理，并应与处理构筑物保持一定距离。
水污染控制工程课程设计 三、 污水处理厂总平面布置的原则
2、各处理单元构筑物的平面布置
• 污水厂的工艺流程、竖向设计宜充分利用原有地形， 符合排水通畅，降低能耗、平衡土方的要求。
• 此外，三次计量增加了水头损失。
水污染控制工程课程设计
水污染控制工程课程设计
水污染控制工程课程设计
水污染控制工程课程设计 3.2.3 平面布置实例
某水厂平面布置
水污染控制工程课程设计 四、平面布置实例
• 该水厂设计水量为10万m3/d，分两期建造。第一 期和第二期工程各5万m3/d。 • 第一期工程建一座隔板絮凝加平流沉淀池和一座 普通快滤池(双排布置，共6个池)，冲洗水箱置于 滤池操作室屋顶上。第二期工程同第一期工程。 主体构筑物分期建造，水厂其余部分一次建成。 • 全厂占地面积约25333m2(38亩)。 • 生产区和生活区分开。 • 水处理构筑物按工艺流程呈直线布置，整齐、紧 凑。
水污染控制工程课程设计
第二节 车间布置设计
一、厂房建筑图简介
二、车间的布置
水污染控制工程课程设计
第二节、 车间布置设计
• 在完成初步设计工艺流程图和设备选型之后， 进一步的工作就是将各工段与各设备按生产流 程在空间上进行组合、布置，并用管道将各工 段和各设备连接起来。前者称车间布置，后者 称管道布置（配管设计）。 • 车间布置设计和配管设计与土建设计有密切的 关系，环境工程设计人员经常与土建设计人员
• 钢结构：制作简单，施工较快，金属用量 多，造价高。
水污染控制工程课程设计
2、建筑物的结构
• 混合结构：用砖砌的承重墙，而屋架和楼盖 则用钢筋混凝土制成的建筑物。造价比较经 济，能节约钢材、水泥和木材，适用于一般 没有很大荷载的车间。
• 砖木结构：用砖砌的承重墙，而屋架和楼盖 用木材制成的建筑物。消耗木材较多，对易 燃易爆有腐蚀的车间不适合，工厂很少采用。
水污染控制工程课程设计 一、 一般工厂总平面布置的原则
3、辅助车间 • 锅炉房附近不能配置有起火或爆炸危险的车间或易燃 品仓库、应将它们放置于厂区的下风位置； • 配电室一般应布置在用电大户附近，并位于产生空气 污染的上风位置； • 机修车间应放与各生产车间联系方便而安全的位置； • 中心实验室和仪表修理间一般应置于于清洁卫生、震 动和噪声少、灰尘少的上风位置； • 仓库应设在与生产车间联系方便并靠近运输干线的位 置； • 消防站应设在一旦发生火灾车辆能顺利到达现场的有 利地点，并能通向厂外的交通要道。
水污染控制工程课程设计 四、平面布置实例
优点：
• 该厂平面布置的持点是：布置整齐、紧凑。两期工 程各自成独立系统，对设计与运行相互干扰较少；
• 办公室等建筑物均位于常年主风向的上风向，且与 处理构筑物有一定距离，卫生、工作条件较好；
• 在污水流入初次沉淀池、曝气池与二次沉淀池时， 先后经二次计量，为分析构筑物的运行情况创造了 条件；
水污染控制工程课程设计 一、一般工厂总平面布置的原则
4、行政管理部门和住宅区 • 管理部门建在厂区边缘或厂外，最好在上风位置； • 住宅区建在厂区外围，上风位置。 5、建筑物间距离 • 考虑防火：防火距离可以保证一旦失火，在蔓延距 离内消防队员可以赶到； • 考虑采光和通风：建筑物间距不小于15m，有15m以 上的高建筑物，间距不应小于两相邻建筑物高度之 和的一半。
仓库 厌氧池 厌氧池 维修间 配水井1
传达室
绿化带
说明
综合楼 车库 食堂 1.本图尺寸均以米计。 2.图中所标坐标系为相对坐标系,污水厂位置详见总体布置图。 3.厂区内沿道路种植绿篱,空地种植花草树木。 4.厂区四周应根据规划、卫生防疫部门要求设置防护带。
工程名称 班 级 专业审定 校 对 成 绩 设 计 图 名 制 图 污水处理厂总平面布置图一 建设单位
• 污水和污泥的处埋构筑物宜根据情况尽可能分别集 中布置。处理构筑物的间距应紧凑、合理，并应满 足各构筑物的施工、设备安装和埋设各种管道以及 养护维修管理的要求。
• 厂区消防及消化池，贮气罐、余气燃烧装置、污泥 气管道及其它危险品仓库的位置和设计，应符合现 行的《建筑设计防火规范》的要求。
水污染控制工程课程设计
水污染控制工程课程设计
二、车间的布置
一）、车间布置设计的内容和程序
1、车间布置的依据 (1)常用的设计规范和规定 • 建筑设计防火规范GB J 16—87； • 工业企业设计卫生标准TJ 36—79；
• 工业企业噪声卫生标准fJ 36—79；
• 中华人民共和国爆炸危险场所电气安全规程（试行） （1987），等。
水污染控制工程课程设计
3、建筑图
（1）施工图Biblioteka Baidu内容
• 建筑施工图：提供准确的建筑物的外形轮廓、大 小尺寸、结构构造和材料作法；
• 结构施工图：提供建筑物墙体、柱子、梁、门窗 和全部基础的结构图纸，重点说明房屋骨架的构 造、连接关系、尺寸，对使用材料的要求；
• 设备施工图：给排水、暖通等；
• 电气施工图：接线原理和线路分布及安装要求。
水污染控制工程课程设计
污水处理厂总平面布置图一
北
污水厂构、建筑物一览表
接触池 接触池 序号 1 2 3 污泥浓缩脱水机房及泥棚 加氯间 管式混合 器 4 5 6 7 8 9 名 称 构、建筑物面 结构形式 积（平方米） 66.22 56.86 16.62 2*205.26 2*1714.89 107.75 2*333.29 4 2*284.8 291 143 30 70 160 70 100 110 240 钢混 钢混 钢混 钢混 钢混 钢混 钢混 钢 钢混 框架 砖混 砖混 砖混 框架 框架 砖混 砖混 砖混 备 注
• 利用构筑物本身的管渠设立超越管线，既节省了管 道，运行又较灵活。
水污染控制工程课程设计 四、 平面布置实例 缺点或潜在的问题： • 第二期工程预留地设在一期工程与厂前区之间， 若二期工程改用不同的工艺流程或另选池型时， 在平面布置上将受到一定的限制。 • 泵站与湿污泥池均设于厂外，管理不甚方便。
