电气识图和基本构造图示

在阅读电气原理图时，大致可以归纳为以下几点：
（1）、必须熟悉图中各电器元件的图形符号和作用。 （2）、阅读主电路 应该了解主电路有哪些用电设备（如曳引电机、 门电机，制动器等），以及这些设备的用途和工作特点。并根据工艺 过程，了解各用电设备之间的相互联系，采用的保护方式等。在完全 了解主电路的这些工作特点后，就可以根据这些特点再去阅读控制控 制电路。 （3）．阅读控制电路 控制电路有各种电器组成，主要用来控制主电 路工作的。在阅读控制电路时，一般先根据主电路接触器主触点的文 字符号，到控制电路中去找与之相应的驱动线圈，进一步弄清楚电机
一、电气识 图
1、电气原理图
电气图分：接线图；结构图；原理图三种。
1.1．电器元件的图形符号和文字符号
电气原理图：是用来表明设备电气的工作原理及各电器元
件的作用，相互之间的关系的一种表示方式。用规定的图形符号表 示各电气元件，并用文字符号说明各电气元件，这样的图纸叫做电 气原理图。
1.1．电器元件的图形符号和文字符号
1.4．电气原理图识读
的控制方式。这样可将整个电气原理图划分为若干部分，每一部分控制一 个功能。另外控制电路按照控制功能的要求，按动作的先后顺序，自上而 下、从左到右、并联排列。因此读图时也应当自上而下、从左到右，一个 环节、一个环节地进行分析，分析各环节之间的联系。 （4）．对于机、电、液配合得比较紧密的生产机械，必须进一步了解有关 机械传动和液压传动的情况，有时还要借助于工作循环图和动作顺序表， 配合电器动作来分析电路中的各种联锁关系，以便掌握其全部控制过程。 （5）．阅读照明、信号指示、监测、保护等各辅助电路环节。 对于比较复杂的控制电路，可按照先简后繁，先易后难的原则，逐步解决。 因为无论怎样复杂的控制线路，总是由许多简单的基本环节所组成。阅读 时可将他们分解开来，先逐个分析各个基本环节，然后再综合起来全面加 以理解。 概括地说，阅读的方法可以归纳为：从机到电、先“主”后“控”、 化整为零、连成系统。
1.1．电器元件的图形符号和文字符号
电器元件图形符号分有源和无源
①、有源电器元件：有驱动元件和执行元件构成，在原理图上， 驱动元件和执行元件的文字符号相同，但图 形符号不同。 如：接触器；继电器等 例： 图形符号 驱动元件 执行元件
文字符号
K
K
1.1．电器元件的图形符号和文字符号
②、无源电器元件： 如： 没有驱动元件，只有执行元件。 开关；按钮等
1．电梯原理图识图
二、识图实 例
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
GB7588-2003标准给出了电梯驱动主机的供电和控制方式有以下三种： 一种是直接供电的方式 12.7.1 由交流或直流电源直接供电的电动机 下 必须用两个独立的接触器切断电源，接触器的触点应串联于电源电 上 路中。电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行 行方向改变时，必须防止轿厢再运行。 行 本条的要点：两个独立的接触器串联在电路里；运行时两个接触器都要工作， 停止时，两个接触器都要断开。
图形符号 用以表示一个设备或概念的图形、标记或字符，
它是一种具有确定意义的简单图形。在原理图中不反映电器元件 的形状，大小，所处位置，而是将电器元件展开来，根据控制原 理的需要，将其分散地用规定的图形符号绘制在相应的位置。 文字符号 文字符号用于电气技术领域中技术文件的编制， 也可以标注在电气设备、装置和元器件上或近旁，以表示电气设 备、装置和元器件的名称、功能、状态和特性。 电气原理图中的电器元件是按未通电和没有受外力作用时的 状态绘制，即电器元件的自然状态。 在不同的工作阶段，各个电器的动作是不同，触点会时闭时 开。而在电气原理图中只能表示出一种情况。因此，规定所有电 器元件的触点均表示在原始情况下的状态，即在没有通电或没有 发生机械动作时的状态。对接触器来说，是线圈未通电，触点未 动作时的状态；对按钮来说，是手指未按下按钮时触点 的状态；对热继电器来说，是常闭触点在未发生过载 动作时的状态等等。
1．电梯原理图识图
1.1．电梯主电路
第三种是采用静态元件供电和控制的，这种方式也分两种情况： 一是 用两个独立的接触器来切断电动机电流 另外是 一个由切断三相电流的接触器、阻断静态元件电流的装置、检验 阻断情况的监控装置3个元件组成的系统 12.7.3 交流或直流电动机用静态元件供电和控制 应采用下述方法中的一种： a)用两个独立的接触器来切断电动机电流。 电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行方向改变时，必须防止轿厢再运行。 本条要点：两个独立的接触器切断电动机电流； 运行时两个接触器都要工作，停止时 两个接触器都要断开
交流电动机
测速发电机
发电机励磁绕组
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
直流发电机 反激励磁绕组 过流继电器
调压整流装置 防爬 直流电动机 一种是直流发电机-----电动机方式的，这种方式又分两种情况： 供直流发电机 行 下 励磁绕组用 发电机的励磁由传统元件供电的 上 保护 起到电梯调速 发电机的励磁由静态元件供电和控制的 行 行 直流电动机 的作用 发电机的励磁由传统元件供电的 励磁绕组 12.7.2 采用直流发电机—电动机组驱动 本条要点：两个独立的接触器； 12.7.2.1 发电机的励磁由传统元件供电 运行时两个都动作， 两个独立的接触器应切断： 停止时两个都断开。 三相桥式整流 欠电流继电器 a)电动机发电机回路；或 供直流电动机 b)发电机的励磁；或 励磁绕组用 c)电动机发电机回路和发电机励磁。 限流电阻 电梯停止时，如果其中一个接触器的主触点未打开，最迟到 下一次运行方向改变时，必须防止轿厢再运行。 失磁 保护
1.3．电气原理图的布局
⑴、较复杂的原理图，主电路、控制电路和辅助电路是分开绘制的。主 电路是设备的驱动电路，是从电源到电动机大电流通过的路径；控制电 路是由接触器和继电器线圈、各种电器的触点组成的逻辑电路，实现所 要求的控制功能；辅助电路包括信号、照明、保护电路。 ⑵、原理图在布局
上是：水平绘制时， 主电路绘制在图的 上面，控制电路绘 制在下面；垂直绘 制时，主电路绘制 在左侧，控制电路 绘制在右侧；
1.3．电气原理图的布局
⑸、原理图一般情况， 会分别在原理图的上下 面，将图面分成若干区 域，用阿拉伯数字1、2、 3… …标注，在图面的左 右侧分成若干区域，用 字母A、B、C … …标注。 方便阅图时查找某个电 器元件所在的图区。
1.4．电气原理图识读
识读电气原理图时首先要弄清电气控制的基本要求和运行条件。在 此基础上先读主电路，然后识读控制电路。
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
GB7588-2003标准给出了电梯驱动主机的供电和控制方式有以下三种： 一种是直接供电的方式 12.7.1 由交流或直流电源直接供电的电动机 必须用两个独立的接触器切断电源，接触器的触点应串联于电源电 路中。电梯停止时，如果其中一个接触器的主触点未打开，最迟到下一次运 行方向改变时，必须防止轿厢再运行。 本条的要点：两个独立的接触器串联在电路里；运行时两个接触器都要工作， 停止时，两个接触器都要断开。
1．电梯原理图识图
1.1．电梯主电路
二、识图实 例
本条要点：必须由以下3个元件构成的 系统控制。 1、切断发电机励磁或电动机 和发电机回路的接触器； 2、阻断静态元件电流的装置； 3、检验电流阻断情况的装置。
b)一个由以下元件组成的系统： 1)用来切断发电机励磁或电动机发电机回路的接触器。（1个元件） 至少在每次改变运行方向之前应释放接触器线圈。如果接触器未释 放，应防止电梯再运行。 2)用来阻断静态元件中电流流动的控制装置。（2个元件） 3)用来检验电梯每次停车时电流流动阻断情况的监控装置。（3个元件） 在正常停车期间，如果静态元件未能有效阻断电流的流动，监控装置 应使接触器释放并应防止电梯再运行。 应采取有效措施，防止发电机中产生的剩磁电压使电动机转动 (例如：防爬行电路)。
丁字线：表示两个电器元件之间的连接并与其他电器元件或回路连接。
十字交叉线：有两种表示方法，1、交叉处有实心黑圆点， 2、交叉处无实心黑圆点 有黑圆点：表示两条线路是连接的；无黑圆点：表示这两条线路不连接
1.2．电气原理图上的线
在电气原理图上，各电器元件之间要用线条连接起来，以构成表述其动作 原理的完整图。在原理图中会出现直接连接线，丁字连接线，十字交叉线， 虚线和点画线等。 直接连接线：表示两个电器元件是连接的。 丁字连接线：表示两个电器元件之间的连接并与其他电器元件或回路连接。 十字交叉线：有两种表示方法，1、十字交叉处有实心黑圆点， 2、十字交叉处无实心黑圆点 有黑圆点：表示两条线路是连接的；无黑圆点：表示这两条线路不连接
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
第二种是直流发电机—电动机方式的，这种方式又分两种情况： 1、发电机的励磁由传统元件供电的 2、发电机的励磁由静态元件供电和控制的 发电机的励磁由传统元件供电的 本条要点：两个独立的接触器； 12.7.2 采用直流发电机—电动机组驱动 用来切断a)、b)、c) 12.7.2.1 发电机的励磁由传统元件供电 三个回路其中一个； 两个独立的接触器应切断： 运行时两个都动作， a)电动机发电机回路；或 停止时两个都断开。 b)发电机的励磁；或 c)电动机发电机回路和发电机励磁。 电梯停止时，如果其中一个接触器的主触点未打开，最 迟到下一次运行方向改变时，必须防止轿厢再运行。
1.3．电气原理图的布局
⑶、控制电路按逻辑控制 原理的先后顺序：水平绘 制时，由上而下的原则绘 制；垂直绘制时，由左至 右的原则绘制。 ⑷ 、一个回路中的负载 （如：电动机，线圈，电 阻，电灯等），水平绘制 时，在回路的右边，控制 元件在回路的左边；垂直 绘制时，在回路的下面， 控制元件在回路的上面。
二、识图实例
1．电梯原理图识图
1.1．电梯主电路
在b)和c)情况下，应采取有效措施防止发电机中产生的剩磁 电压使电动机转动(例如：防爬行电路)。 发电机的励磁由静态元件供电和控制的 12.7.2.2 发电机的励磁由静态元件供电和控制 应采用下述方法中的一种： a)与12.7.2.1规定的方法相同； 两个独立的接触器； 用来切断a)、b)、c) 三个回路其中一个； 运行时两个都动作， 停止时两个都断开。 本条要点：可采取两个方法中的 一种控制；
二、识图实 例
本条要点： 与12.7.2.2b)的要求相同 必须由以下3个元件构成的 系统控制。 检验电流 1、切断各相电流的接触器； 连接变频器 阻断情况 2、阻断静态元件电流的装置； 1.1．电梯主电路 的输出端 3、检验电流阻断情况的监控 的监控 b)一个由以下元件组成的系统； 装置。 1)切断各相(极)电流的接触器。（1个元件） 装置。 至少在每次改变运行方向之前应释放接触器线圈。如果接触器未释 去控制板 放，应防止电梯再运行。 的控制信号 2)用来阻断静态元件中电流流动的控制装置。（2个元件） 3)用来检验电梯每次停车时电流流动阻断情况的监控装置。（3个元件） 在正常停车期间，如果静态元件未能有效的阻断电流的流动，监控装 置应使接触器释放并应防止电梯再运行。 我的根据是：一、由三个元件组成的系统，那么阻断静态元件中电流流动 由此项可知：电动机用静态元件供电和控制时，无论采用12.7.3a)或 连接 的控制装置不是接触器是什么？其次，“监控装置应使接触器 采用12.7.3b)供电和控制，都应当有两个接触器控制。区别是： 曳引电动机 采用12.7.3a)时，在运行时两个接触器都要工作，停止时都要断开， 释放并应防止电梯再运行”，这个接触器是那个？ 采用12.7.3b)时，在运行时是两个接触器工作，停止时可以是一个 再者，“获得与12.7.3a)类似的效果时，这些装 接触器断开，另一个接触器是在监控装置检测到电梯停止时静态元 置才能使用”。 件没有阻断电流的流动，才发出指令，使其断开。
例： 图形符号 执行元件 开关 按钮
文字符号
S
S

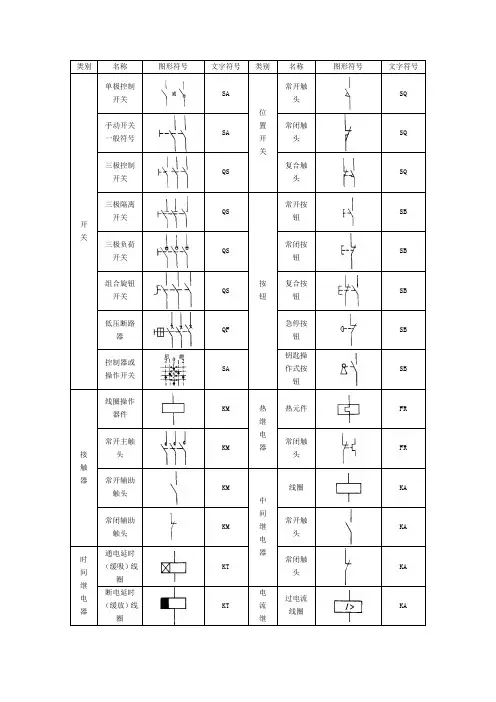

部分常用电气图形符号和文字符号的新旧对照表

部分常用电气图形符号和文字符号的新旧对照表
部分常用电气图形符号和文字符号的新旧对照表
部分常用电气图形符号和文字符号的新旧对照表
1.2．电气原理图上的线
在电气原理图上，各电器元件之间要用线条连接起来，以构成表述其动作 原理的完整图。在原理图中会出现直接连接线，丁字连接线，十字交叉线， 虚线和点画线等。 直线：表示两个电器元件是连接的。
