建筑制图与识图专项考核试题一、选择题1工程常用的投影法分为两类：中心投影法和（1［单选题］*A、平行投影法VB、斜投影法C s正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。

［单选题］*A s正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。

［单选题］*A、粗实线√B、虚线U细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。

［单选题］*A、粗实线C、细实线D s细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。

［单选题］*A、粗实线B、虚线U细实线VD s细点划线6 .图样中，机件的对称中心线和轴线用（）画出。

［单选题］*A、粗实线B、虚线C、细实线D s细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（）。

［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。

［单选题］*A s垂直B、平行D、以上均可9 .平行于W面的直线称为（1［单选题］*A、水平线B、侧平线VC、正平线D、一般位置平面10 .垂直于W面的直线称为（）。

［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。

［单选题］*A s垂直B、平行VU倾斜D、任意位置12 .在图纸上必须用（）画出图框。

［单选题］*A、虚线B、实线U点画线D、粗实线√13 .正投影的基本性质（）。

［单选题］*A、真实性B、积聚性U类似性D、以上均可√14 .平行于H面的直线称为（）。

［单选题］*A、水平线√B、侧平线U正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。

［单选题］*A s水平√B s垂直U水平向左D、水平向右17 .截交线的性质（）。

［单选题］*A、共有性B、封闭性U公有性和封闭性VD、均不正确18 .一个完整的尺寸应该包括（）三部分。

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

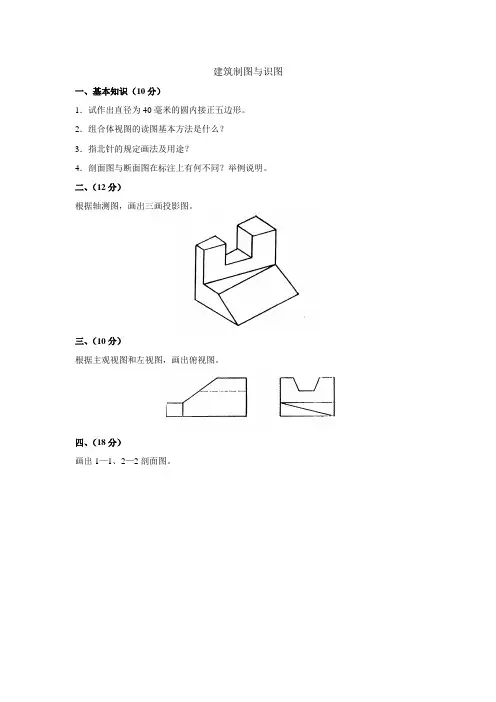

建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。

2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。

二、（12分）根据轴测图，画出三画投影图。

三、（10分）根据主观视图和左视图，画出俯视图。

四、（18分）画出1—1、2—2剖面图。

五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。

六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。

（2）（2）注出大放脚的高度。

（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。

七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。

要求完成：（1）补全平面图中的尺寸数字和轴线编号。

（2）补全南立面图中的标高数字。

（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。

（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。

三、本题10分。

四、本题18分。

1—1—1剖面图，10分；2—2剖面图8分。

五、本题8分。

六、本题12分。

其中：（1）6分；（2）3分；（3）3分。

七、本题30分。

如图所示，每处1分，共30分。

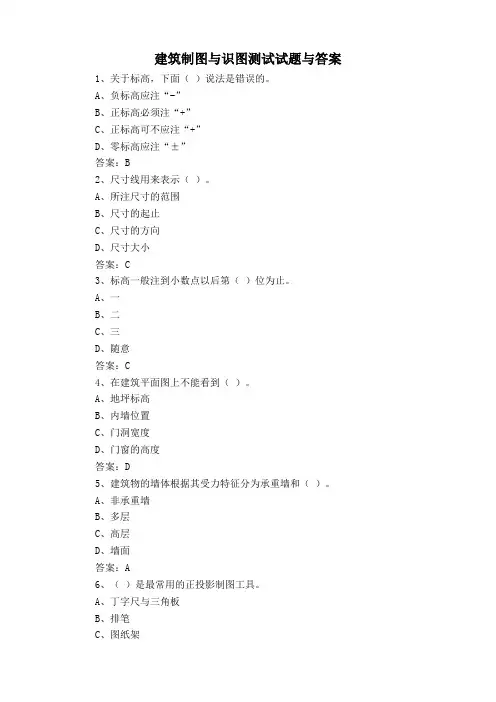

建筑制图与识图测试试题与答案1、关于标高，下面（）说法是错误的。

A、负标高应注“-”B、正标高必须注“+”C、正标高可不应注“+”D、零标高应注“±”答案：B2、尺寸线用来表示（）。

A、所注尺寸的范围B、尺寸的起止C、尺寸的方向D、尺寸大小答案：C3、标高一般注到小数点以后第（）位为止。

A、一B、二C、三D、随意答案：C4、在建筑平面图上不能看到（）。

A、地坪标高B、内墙位置C、门洞宽度D、门窗的高度答案：D5、建筑物的墙体根据其受力特征分为承重墙和（）。

A、非承重墙B、多层C、高层D、墙面答案：A6、（）是最常用的正投影制图工具。

A、丁字尺与三角板B、排笔C、图纸架D、卷式图柜答案：A7、剖切位置线用一组不穿越图形的粗实线表示，一般长度正确的是（）。

A、4—6mmB、8—10mmC、6—8mmD、6—10mm答案：D8、正等轴测图适用于绘制（）。

A、正面形状复杂的形体B、上下穿孔的形体C、前后穿孔的形体D、以上三者答案：B9、在A号轴线之后附加的第二根轴线时，正确的是（）。

A、A/2B、2/AC、B/2D、2/B答案：B10、平面图、剖面图、立面图在建筑工程图比例选用中常用（）。

A、1∶100B、1∶1000C、1∶50D、1∶50答案：A11、在图纸中平立面图的剖切符号应用（）来表示。

A、细实线B、粗实线C、细虚线D、粗虚线答案：B12、定位轴线用细点划线表示，末端画实线圆、圆的直径为（）mm。

A、5B、8答案：B13、尺寸界线及尺寸线应用（）绘制。

A、中粗实线B、细实线C、细单点长画线D、粗实线答案：B14、装饰立面图就是建筑物外观墙面或建筑内部墙面与物体的（）。

A、机械图B、正立投影图C、家具图D、水电图答案：B15、相互平行的图线，其间隙不宜小于其中的粗线宽度且又不小于（）mm。

A、0.4B、0.5C、0.7D、0.9答案：C16、我们一般绘制室内顶棚平面图是采用（）投影绘制的，这样是为了便于反应顶棚的实际情况。

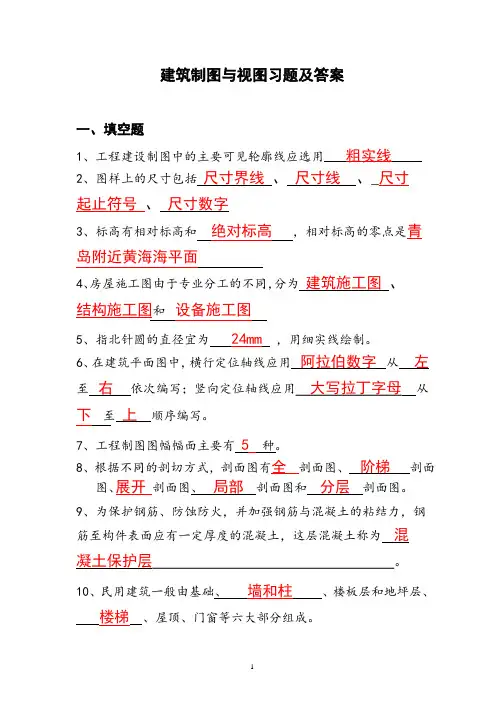

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，比例尺是用来表示图纸与实际物体大小之间的比例关系，以下哪个比例尺是正确的？A. 1:100B. 1:1000C. 1:500D. 1:10000答案：A2. 在建筑平面图中，以下哪个符号通常用来表示门？A. ◉B. ▢C. ▣D. ◊答案：B3. 建筑立面图中，以下哪个表示法是用来表示窗户的？A. 三线表示法B. 四线表示法C. 五线表示法D. 六线表示法答案：A4. 在建筑剖面图中，剖面线通常采用哪种线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：B5. 以下哪个不是建筑详图中常用的表示方法？A. 索引符号B. 引出线C. 比例尺D. 标高答案：C6. 建筑制图中，尺寸标注的基本原则是什么？A. 清晰、准确、完整B. 简洁、美观、实用C. 随意、快速、方便D. 复杂、详细、全面答案：A7. 在建筑制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 平方米答案：D8. 建筑总平面图中，以下哪个符号通常用来表示绿化区域？A. ▢B. ▣C. ▧D. ▨答案：C9. 在建筑制图中，以下哪个不是结构平面图的内容？A. 墙体B. 楼板C. 楼梯D. 照明布局答案：D10. 建筑制图中，以下哪个符号通常用来表示柱子？A. ⊗B. ⊕C. ⊙D. ⊚答案：B二、填空题（每空2分，共20分）11. 建筑制图中，墙体的厚度通常用________表示。

答案：粗实线12. 在建筑平面图中，房间的面积可以通过________和________来确定。

答案：长度、宽度13. 建筑立面图中，________用来表示建筑物的垂直面。

答案：投影线14. 建筑剖面图中，________用来表示建筑物内部的结构和构造。

答案：剖面线15. 建筑详图中，________是用来详细表示建筑物某个部分的图。

答案：详图16. 建筑制图中，________是表示建筑物高度的一种标注方式。

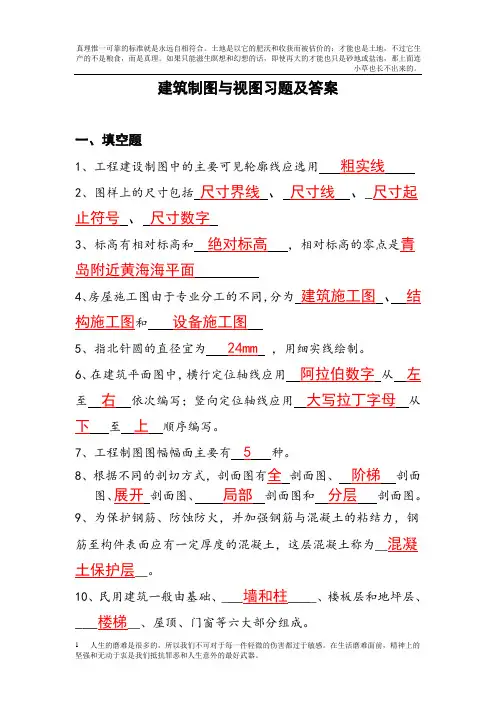

建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C)(D)2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

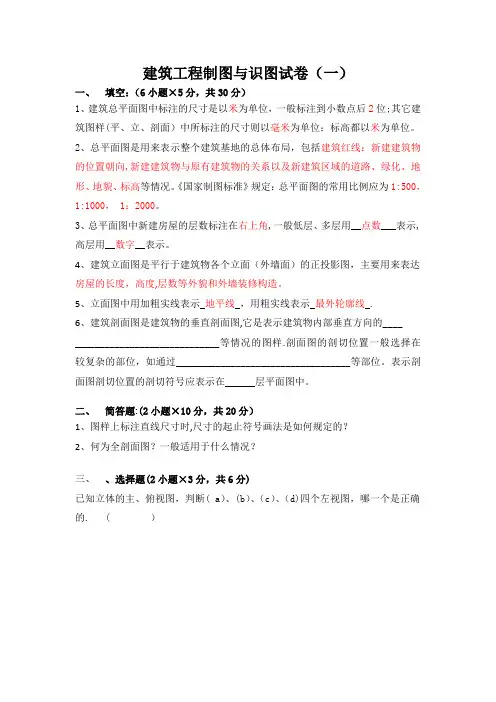

建筑工程制图与识图试卷（一）一、填空：（6小题×5分，共30分）1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2位;其它建筑图样(平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局，包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1：2000。

3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_.6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样.剖面图的剖切位置一般选择在较复杂的部位，如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题:(2小题×10分，共20分）1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的？2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断( a）、(b）、（c）、（d)四个左视图，哪一个是正确的. ( ）（）四、作图题（3小题共44分）1。

根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

(12分）2。

已知组合形体的正立面图和左侧立面图，试作1—1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成:（20分）(1）画出砖及混凝土图例。

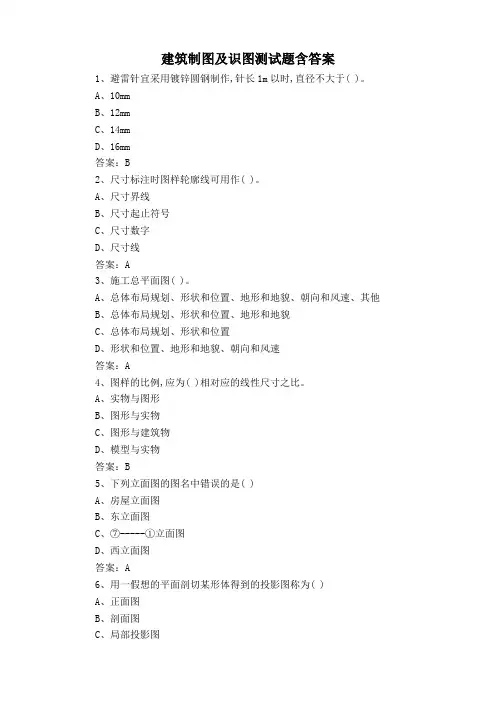

建筑制图及识图测试题含答案1、避雷针宜采用镀锌圆钢制作,针长1m以时,直径不大于( )。

A、10mmB、12mmC、14mmD、16mm答案：B2、尺寸标注时图样轮廓线可用作( )。

A、尺寸界线B、尺寸起止符号C、尺寸数字D、尺寸线答案：A3、施工总平面图( )。

A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速答案：A4、图样的比例,应为( )相对应的线性尺寸之比。

A、实物与图形B、图形与实物C、图形与建筑物D、模型与实物答案：B5、下列立面图的图名中错误的是( )A、房屋立面图B、东立面图C、⑦-----①立面图D、西立面图答案：A6、用一假想的平面剖切某形体得到的投影图称为( )A、正面图B、剖面图C、局部投影图D、断面图答案：B7、建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明答案：B8、在进行剖面图的处理时,若用一个剖切面不能将形体上需要表达的可用两个及以上相互平行的剖切平面,这样得到的剖面图称为( )。

A、全剖图B、阶梯剖面图C、局部剖面图D、半剖面图、答案：B9、比例宜注写在图名的( )。

A、左侧B、中间C、右侧D、下方答案：C10、某直线的水平面投影反映实长，该直线为( )。

A、水平线B、正平线C、铅垂线D、侧平线答案：A11、基础各部分形状、大小、材料、构造、埋置深度及标号都能通过( )反映出来。

A、基础平面图B、基础剖面图C、基础详图D、总平面图答案：B12、7-9层的住宅属于( )A、低层B、多层C、中高层D、、高层答案：C13、墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙答案：B14、下面形体三面投影图，其水平投影缺少( )线。

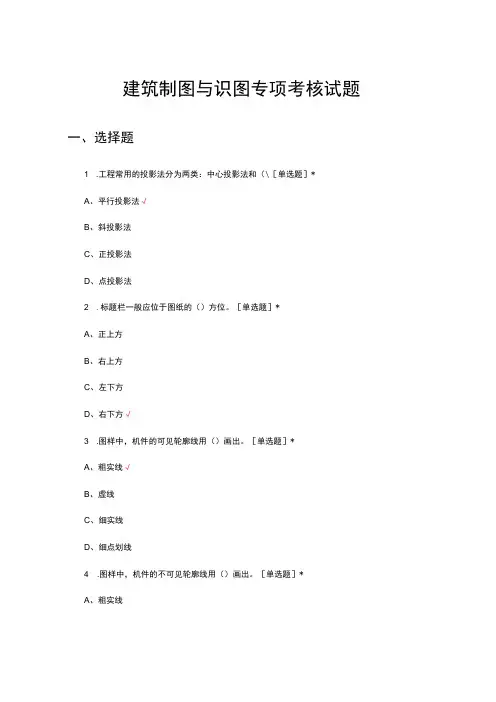

建筑制图与识图专项考核试题一、选择题1 .工程常用的投影法分为两类：中心投影法和（\［单选题］*A、平行投影法√B、斜投影法C、正投影法D、点投影法2 .标题栏一般应位于图纸的（）方位。

［单选题］*A、正上方B、右上方C、左下方D、右下方√3 .图样中，机件的可见轮廓线用（）画出。

［单选题］*A、粗实线√B、虚线C、细实线D、细点划线4 .图样中，机件的不可见轮廓线用（）画出。

［单选题］*A、粗实线C、细实线D、细点划线5 .图样中，机件的尺寸线和尺寸界限用（）画出。

［单选题］*A、粗实线B、虚线C、细实线√D、细点划线6 .图样中，机件的对称中心线和轴线用（）画出。

［单选题］*A、粗实线B、虚线C、细实线D、细点划线√7 .表面都是由若干个平面所围成的几何形体,称为（1［单选题］*A、正方体B、多面体C、平面基本体√D、曲面体8 .与三个投影面都（）的平面,称为一般位置平面。

［单选题］*A、垂直B、平行D、以上均可9 .谢亍于W面的直线称为（）β［单选题］*A、水平线B、侧平线√C、正平线D、一般位置平面10 .垂直于W面的直线称为（1［单选题］*A、侧垂线√B、中垂线C、正垂线D、铅垂线11 .垂直于一个投影面,（）于另外两个投影面的直线.称为投影面垂直线。

［单选题］*A、垂直B、平行√C、倾斜D、任意位置12 .在图纸上必须用（）画出图框。

［单选题］*A、虚线B、实线C、点画线D、粗实线√13 .正投影的基本性质（1［单选题］*A、真实性B、积聚性C、类似性D、以上均可√14 .平行于H面的直线称为（\［单选题］*A、水平线√B、侧平线C、正平线D、一般位置平面15 .平行于V面的直线称为（1［单选题］*A、水平线B、侧平线C、正平线√D、一般位置平面16 .角度的尺寸数字一律按（）位置书写。

［单选题］*A、水平√B、垂直C、水平向左D、水平向右17 .截交线的性质（1［单选题］*A、共有性B、封闭性C、公有性和封闭性√D、均不正确18 .一个完整的尺寸应该包括（）三部分。

建筑制图与识图试题及答案
课程名称：建筑制图与识图
命题教师：
一
二 三 四 五 六 七 八 九 十 十一 总分
一、选择题（每空
2分，共20分） 1．将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S
方向投射到选定的一个投影P 上，所得到的投影称为（ C ）
A 、标高投影图
B 、正投影图
C
、轴测投影图
D
、透视图 2. 假想用一水平面剖切平面，沿着房屋各层门、窗洞口处将房屋切开，移去剖切平
面以上部分向下所作的水平面剖视图叫做（A ）
A 、建筑平面图
B 、建筑立面图
C 、建筑剖面图
D 、建筑详图
3．建筑剖视图的剖切位置一般选取在（B ）
A 、无固定位置
B 、内部结构和构造比较复杂或有代表性的部位
C 、沿横向定位轴线
D 、沿竖向定位轴线
4．下列构件代号正确的是（D ）
A 、挡雨板或檐口板-YB
B 、天窗端壁—CD
C 、柱间支撑—CC
D 、基础-JC 5．工程图纸一般是采用（ D ）原理绘制
A 、中心投影法
B 、平行投影法
C 、斜投影法
D 、正投影法 6.结构布置图常用的比例为（C ） A ．1:200,1:500,1:1000 B ．1:5,1:10,1:20 C ．1:50,1:100,1:200
D ．1:10,1:20,1:50。

建筑制图与识图试题及答案试题一：1. 什么是建筑制图？2. 建筑制图的基本原则有哪些？3. 简述手绘建筑制图的步骤和注意事项。

4. 请列举几种常用的建筑制图软件，并简要介绍其功能。

答案一：1. 建筑制图是指通过图纸、图面、草图等视觉化手段来表达建筑设计方案和构造细节的过程。

它是建筑设计师与工程师之间沟通的重要方式，也是建筑项目从概念到实施的关键环节。

2. 建筑制图的基本原则包括：准确性、规范性、清晰性、易读性和美观性。

首先，制图必须准确无误，尺寸、比例和细节要精确表达；其次，制图要符合规范，遵循国家和行业的相关标准；第三，制图要清晰易懂，符号和注释要明确；第四，制图要具有良好的可读性，能够快速传达信息；最后，制图要追求美观，注重布局和图形效果。

3. 手绘建筑制图的步骤主要包括：确定比例尺和图纸大小，绘制框架和辅助线，绘制主要线条和轮廓，添加图形细节和注释，最后进行润色和修饰。

在手绘制图过程中，需要注意绘图工具的选择和使用，线条的粗细和清晰度，阴影的处理等。

4. 常用的建筑制图软件包括AutoCAD、SketchUp、Revit和Archicad。

其中，AutoCAD是一种通用的二维制图软件，可以用于绘制平面图、立面图和剖面图等；SketchUp是一款三维建模软件，适用于快速创建建筑立体模型和渲染；Revit和Archicad都是专业的BIM软件，能够绘制三维建筑模型并进行设计与施工协作。

试题二：1. 什么是建筑识图？2. 建筑识图的重要意义是什么？3. 简述建筑识图的基本方法和步骤。

4. 在进行建筑识图时，应注意哪些问题？答案二：1. 建筑识图是指通过观察和分析图纸、图面或实际建筑物，识别出建筑物的平面结构、立面特点、构造细节等内容的过程。

它是建筑工程师和技术人员进行实际操作和施工的前提和基础。

2. 建筑识图的重要意义体现在以下几个方面：首先，可以帮助工程师和技术人员理解和解读设计图纸，确保施工过程的准确性和规范性；其次，可以帮助判断建筑材料和构造的合理性和安全性，提前发现潜在的问题和隐患；最后，可以促进施工过程的高效进行，减少错误和修正的发生，提高工程质量和效益。

建筑制图与识图试题及答案一、单项选择题（每题2分，共20分）1. 建筑制图中，尺寸线一般采用（）线型。

A. 实线B. 虚线C. 点划线D. 双点划线答案：B2. 建筑平面图中，墙体的厚度通常用（）表示。

A. 粗实线B. 细实线C. 虚线D. 点划线答案：B3. 在建筑立面图中，以下哪个元素通常不表示？A. 门窗B. 屋顶C. 地面D. 楼梯答案：C4. 建筑剖面图中，以下哪个元素表示建筑物内部结构？A. 墙体B. 楼板C. 屋顶D. 地面答案：B5. 建筑详图中，以下哪个元素用于表示材料？A. 符号B. 标注C. 线型D. 图例答案：D6. 在建筑制图中，以下哪个比例尺适用于大型建筑的平面图？A. 1:50B. 1:100C. 1:200D. 1:500答案：D7. 建筑制图中，以下哪个符号用于表示管道？A. ⊥C. ∩D. ∪答案：D8. 在建筑制图中，以下哪个符号用于表示门？A. ⊥B. ∥C. ∩D. ∪答案：A9. 建筑制图中，以下哪个元素用于表示窗户？A. ⊥B. ∥C. ∩答案：C10. 在建筑制图中，以下哪个元素用于表示楼梯？A. ⊥B. ∥C. ∩D. ∪答案：B二、多项选择题（每题3分，共15分）11. 建筑制图中，以下哪些线型用于表示中心线？（）A. 粗实线B. 细实线C. 虚线D. 点划线答案：B, D12. 在建筑制图中，以下哪些元素用于表示尺寸？（）A. 尺寸线B. 尺寸界线C. 尺寸数字D. 比例尺答案：A, B, C13. 建筑制图中，以下哪些符号用于表示结构构件？（）A. ⊥B. ∥C. ∩D. ∪答案：A, B, C14. 在建筑制图中，以下哪些元素用于表示建筑设备？（）A. 符号B. 图例C. 标注D. 线型答案：A, B, C15. 建筑制图中，以下哪些比例尺适用于小型建筑的平面图？（）A. 1:50B. 1:100C. 1:200D. 1:500答案：A, B三、判断题（每题2分，共20分）16. 建筑制图中，尺寸线应与被标注的线段平行。

建筑工程制图与识图试卷（一）一、填空：（6小题×5分，共30分）1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2位;其它建筑图样(平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。

2、总平面图是用来表示整个建筑基地的总体布局，包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。

《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1：2000。

3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。

4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度,层数等外貌和外墙装修构造。

5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_.6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样.剖面图的剖切位置一般选择在较复杂的部位，如通过___________________________________等部位。

表示剖面图剖切位置的剖切符号应表示在______层平面图中。

二、简答题:(2小题×10分，共20分）1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的？2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断( a）、(b）、（c）、（d)四个左视图，哪一个是正确的. ( ）（）四、作图题（3小题共44分）1。

根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。

(12分）2。

已知组合形体的正立面图和左侧立面图，试作1—1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成:（20分）(1）画出砖及混凝土图例。

建筑制图与识图习题1. 尺寸标注的四要素是什么?2.建筑施工图包括哪些内容?3. 什么是绝对标高、相对标高、建筑红线?4. 总平面图包括哪些内容?5．何为建筑详图？建筑详图有哪几种常用图样？6.结构施工图包括哪些内容?7.什么是基础平面图?8.楼层结构平面图的内容有哪些?9.什么是标准图?10.剖面图和断面图的主要区别是什么？11.建筑剖面图的剖切位置如何选择?12.建筑平面图是如何形成的？。

13.在钢筋混凝土结构中，钢筋和混凝土的作用分别是什么？钢筋按作用分哪几种形式？14.建筑施工图主要表达内容是什么？基本图样有哪些？15.指北针的规定画法和用途？16.梁平法施工中，平面注写“Φ10-100/200（4）”表示什么含义1. 尺寸标注的四要素是什么?尺寸界线、尺寸线、尺寸起止符号、尺寸数字2.建筑施工图包括哪些内容?设计说明，图纸目录，总平面图，平面图，立面图，剖面图，节点及大样图3. 什么是绝对标高、相对标高、建筑红线?绝对标高：是以一个国家或地区统一规定的基准面作为零点的标高，我国规定以青岛附近黄海的平均海平面作为标高的零点；所计算的标高称为绝对标高。

相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

建筑红线：建筑物的控制边线，建筑物必须在红线内搭建，包括阳台，室外楼梯等都不得超过建筑红线。

4. 总平面图包括哪些内容? 项目总体布置、建筑红线、建筑坐标、各栋编号及层数、各栋号及道路标高、规划设计的建筑面积、建筑密度、绿化率、容积率、建筑高度等各种指标，风玫瑰标示、图例等。

5．何为建筑详图？建筑详图有哪几种常用图样？为了满足施工要求对建筑的细部构造用较大的比例详细地表达出来，这种图叫做建筑详图。

分类：1局部构造详图（如楼梯详图，墙身详图等），2构件详图（如门窗详图，阳台详图等）和3装饰构造详图（如墙裙构造详图，门窗套装饰构造详图等）三类。

6.结构施工图包括哪些内容? 1,结构设计说明2结构平面布置图3结构构件详图7.什么是基础平面图? 假想用一个水平剖切平面沿建筑低层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。

20XX年9月份考试建筑制图与识图第一次作业一、单项选择题（本大题共80分，共 20 小题，每小题 4 分）1. 直线（）于投影面，其正投影积聚成一点。

A. 倾斜B. 平行C. 垂直2. 施工图中的标高数字以（）为单位。

A. 毫米B. 厘米C. 米3. （）的W面投影反映实长及对另两投影面的真实倾角。

A. 水平线B. 正平线C. 侧平线4. 直线的正投影不可能为（）。

A. 点B. 直线C. 平面5. 平面图形（）于投影面，其投影反映实形。

A. 倾斜B. 平行C. 垂直6. 特殊位置平面不包括（）于投影面的平面。

A. 平行B. 垂直C. 倾斜7. 形体的摆放应使其投影图中（）虚线。

A. 尽量减少B. 完全没有C. 尽量多8. 点的V面投影和H面的投影连线必定与X轴（）。

A. 平行B. 垂直C. 重合9. 相互平行的图线，其间距不宜小于其中（）线宽度。

A. 粗B. 中粗C. 细10. 标注尺寸时，（）应与被标注长度平行。

A. 尺寸界线B. 尺寸线C. 尺寸起止符号11. 判别两铅垂面是否平行，只需检查它们的（）是否相互平行。

A. H投影B. V投影C. W投影12. 若直角有一条边平行于某一投影面，则该直角在该投影面上的投影反映为（）。

A. 直角B. 锐角C. 钝角13. 已知空间点有至少一个投影属于直线的同面投影，则该点（）属于该直线。

A. 必定B. 不一定C. 一定不14. 相交两直线的同面投影不会出现（）的情况。

A. 相交B.重合C.平行15. 与正垂线垂直的线一定是（）。

A. 正垂线B. 正平线C. 一般线16. 平行尺寸线的间距，宜为（）mm。

A. 4～6B. 7～10C. 11～1417. 图纸中可以根据需要不设的项目是（）。

A. 图框B. 图标C. 会签栏18. 在三面正投影体系中，投影面垂直线在（）个投影面上的投影平行于投影轴。

A. 1B. 2C. 319. 在三面正投影体系中，一般位置直线在（）个投影面上的投影平行于投影轴。
