1 编写的目的及使用范围
1.1 目的：
为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。
1.2 适用范围：
电业局所属变电站，投运断路器设备。
1.3 对工作人员的要求：
为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。
1.4 引用标准：
本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标
准，一种是有关试验的标准。为精练起见，择主要标准列入。
1.4.1《电气装置安装工程电气设备交接试验标准》
GB 50150--91 国家技术监督局中华人民共和国建设部。
1.4.2《电力设备预防性试验规程》
DL/T 596—1996 中华人民共和国电力行业
1.4.3 各个厂家出厂试验报告。因断路器的型号不同，断路器的导电回路电阻值以制造厂
规定为标准。
1.4.4《电气装置工程施工及验收规范》工程建设标准规范
2.断路器试验所需工器具
2.1 断路器作业性指导书（Q/308-707。23-2001） 1本
2.2 电力设备预防性试验规程（DL/T 596-1996） 1本
2.3 电气装置安装工程电气设备交接试验标准（GB50150-91） 1本、
2.4 2500伏摇表试仪（ZG—114）1台
2.5交流介损测试仪（AI-6000 ） 1台
2.6导电回路电阻测试仪（5501） 1台
2.7交流耐压装置（YGZ-100） 1套
1
2.8温.湿度计 1个
2.9具有保护装置的试验电源 1个

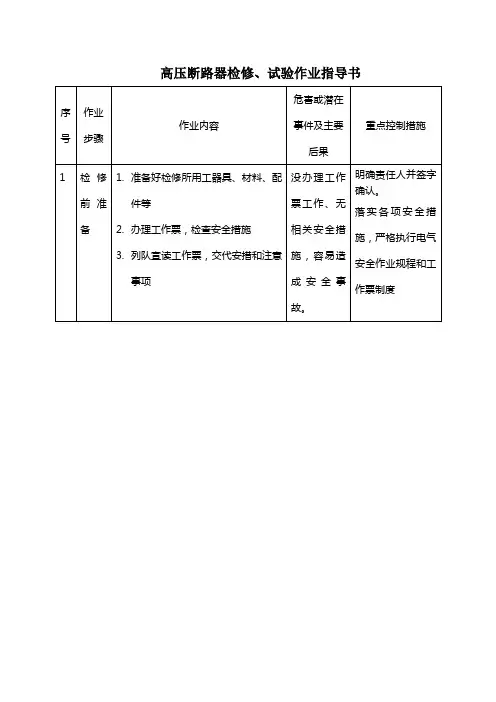

3.断路器试验作业流程图（附表一）
4.测量断路器的绝缘电阻
4.1使用2500V兆欧表（电动或手摇）均可，测量断路器的分．合闸绝缘电阻。标准按
规程执行。（DL/T 596-1996）.（GB 50150-91）
4.2 MD兆欧表操作规定
4.2.1 MD兆欧表的使用操作
4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不
少于2分钟。
4.2.1.2 仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针
向无限大。然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。
4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。测量完毕后，
应先将火线离开被试品，然后关闭按纽开关。
4.2.1.4测量时间一般为一分钟，待指针稳定后，读取数值。
4.2.1.5吸收比指60秒与15秒时绝缘电阻比值。
4.2.1.6极化指数指10分钟与1分钟时绝缘电阻比值。
4.3注意事项
4.3.1使用条件，环境温度0--40度，相对湿度不超过85%。
4.3.2 电压的选择（如表）
4.3.3 在进行测量前后，对被测物一定要进行充分放电，以保证人身及仪表的安全。
4.3.4 测量时，地线与火线应分离开。
4.3.5 遇有被试设备表面潮湿时，应加屏蔽。
4.3.6 在测量大容量设备绝缘电阻时，为防止设备反充电，应先将兆欧的火线离开被试
2
设备，然后关闭按钮开关。
4.3.7 在测量特高电阻时，屏蔽端“G”应接于被测物二端之间的最内的绝缘层上，以消
除因漏电而引起的误差。
5.测量断路器的导电回路电阻
5.1使用５５０１回路电阻测试仪，（用直流压降法，电流不小于１００Ａ）。
5.1.1敞开式断路器的测量值不大于制造厂的１２０％。
5.1.2对ＧＩＳ的断路器按制造厂规定。
5.1.3 断路器的导电回路电阻值以制造厂规定为标准。运行中参照执行。
5.2 5501回路电阻测试仪
5.2.1操作程序
5.2.1.1用电源线把仪器与AC220V电源连接，+I，-I，+V，-V端子与被试品采用四端接线
法接好。
5.2.1.2将仪器可靠接地后，打开电源，如光线较暗，可打开背光开关。
5.2.1.3按下测试开关，仪器自动向被试品输出100A电流，测试开始。稍后仪器显示回路
电阻值，随后；仪器自动切断100A电源，此时可记录电阻值，电流表开始回零。
5.3注意事项
5.3.1仪器使用电源系交流220V，现场使用严防误接380V，仪器使用过程中，电源不许突
然中断，因此，电源接入处闸刀应悬挂“正在试验，严禁拉闸”标示牌。
5.3.2 仪器测试过程中，测试回路不许开路，因此，要求测试接线连接要牢固可靠，被
试品不许开路。
5.3.3本仪器系低压产品，防过电压能力较弱，因此，本仪器工作时，被试品必须停电
且经过了充分放电，有条件时，被试品的对外连线最好断开，以防高电压。
6. 4０.５ＫＶ及以上非纯瓷套管和多油断路器的tgδ试验
6.1在分闸状态下按每支套管进行测量。测量的tgδ超过规定值或有显著增大时，必须落
下油箱进行分解试验。
6.2 AI—6000介损自动测量仪操作规程
6.2.1 AI—6000介损自动测量仪的使用操作
6.2.1.1接被试设备，选择试验接线方式，检查无误后接通电源。
3
4
6.2.1.2 从设备液晶显示屏上，选择测试频率、试验电压，然后启动升压开关，升至所需
电压值后，仪器进入自动平衡状态，待仪器平衡后，读取测试数据。
6.3 注意事项
6.3.1正确、牢固的设备接线，接线完毕后，要有专人检查，无误后方可工作。
6.3.2试验完毕后，应对被试设备短路接地放电。
6.3.3接线图
高压输出线 高压输出线
被试品 被试品
6.3.4 当被试验设备一端接地时，使用反接线。
6.3.5 当被试验设备两端绝缘时，使用正接线。
6.3.6 电源电压等级和试品电压等级的允许。
6.3.7 标准电容器和试品电压等级允许。
6.3.8 接地试品测量单元及输入线对地有足够的绝缘。
6.3.9 设备有干扰时，使用变频测量。
7.断口间并联电容器的绝缘电阻，电容量和tg δ试验
7.1对瓷柱式断路器和断口同时测量，测得的电容值和tg δ与原始值比较，应无明显变化。
7.2罐式断路器（包括ＧＩＳ中的ＳＦ６ 断路器）按制造厂规定。
7.3介损损耗测量
7.3.1本试验只针对多油断路器及并联电容器。
7.3.2测量多油断路器的介损主要是检查套管和油箱内部绝缘部件如灭弧室，绝缘
围屏和绝缘油的绝缘情况。应分别对每一相的进、出断口进行测量,使用反接线方式。对表
