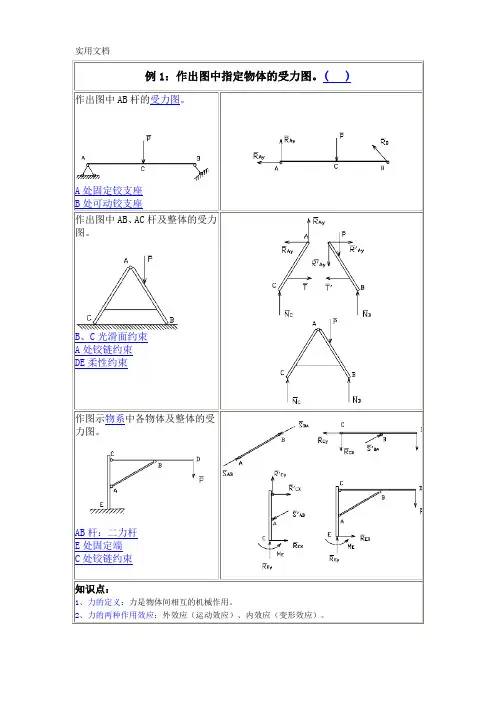

作出图中AB杆的受力图。
A处固定铰支座B处可动铰支座作出图中AB、AC杆及整体的受力图。
B、C光滑面约束A处铰链约束DE柔性约束作图示物系中各物体及整体的受力图。
AB杆：二力杆E处固定端C处铰链约束（1）运动效应：力使物体的机械运动状态发生变化的效应。
（2）变形效应：力使物体的形状发生和尺寸改变的效应。
3、力的三要素：力的大小、方向、作用点。
4、力的表示方法：（1）力是矢量，在图示力时，常用一带箭头的线段来表示力；（注意表明力的方向和力的作用点！）（2）在书写力时，力矢量用加黑的字母或大写字母上打一横线表示，如F、G、F1等等。
5、约束的概念：对物体的运动起限制作用的装置。
6、约束力（约束反力）：约束作用于被约束物体上的力。
约束力的方向总是与约束所能限制的运动方向相反。
约束力的作用点，在约束与被约束物体的接处7、主动力：使物体产生运动或运动趋势的力。
作用于被约束物体上的除约束力以外的其它力。
8、柔性约束：如绳索、链条、胶带等。
(1)约束的特点：只能限制物体原柔索伸长方向的运动。
(2)约束反力的特点：约束反力沿柔索的中心线作用，离开被约束物体。
（）9、光滑接触面：物体放置在光滑的地面或搁置在光滑的槽体内。
（1）约束的特点：两物体的接触表面上的摩擦力忽略不计，视为光滑接触面约束。
被约束的物体可以沿接触面滑动，但不能沿接触面的公法线方向压入接触面。
（2）约束反力的特点：光滑接触面的约束反力沿接触面的公法线，通过接触点，指向被约束物体。
（）10、铰链约束：两个带有圆孔的物体，用光滑的圆柱型销钉相连接。
约束反力的特点:是方向未定的一个力；一般用一对正交的力来表示，指向假定。
（）11、固定铰支座（1）约束的构造特点：把中间铰约束中的某一个构件换成支座，并与基础固定在一起，则构成了固定铰支座约束。
（2）约束反力的特点：固定铰支座的约束反力同中间铰的一样，也是方向未定的一个力；用一对正交的力来表示，指向假定。
()12、可动铰支座（1）约束的构造特点把固定铰支座的底部安放若干滚子，并与支撑连接则构成活动铰链支座约束，又称锟轴支座。
（2）约束反力的特点：垂直于支承面的一个力，指向假定。
()13、二力杆约束（1）约束的构造特点：杆件的自重不计，杆件的两端均用铰链（或固定铰支座）与周围的其它物体相连接。
两铰链之间不受任何力作用。
杆件可以是直杆或曲杆。
二力杆约束又称链杆约束，约束中的杆件又称之为二力杆。
（2）约束的约束特：性限制了物体沿杆件两端铰链连线方向的运动。
但不能阻止物体沿铰链的转动。
()（3）约束反力特点：根据二力平衡公理，二力杆约束的约束反力的方向必沿杆件两端铰链中心的连线，指向不定的一个力。
（二力平衡公理：一个刚体受两个力作用处于平衡的必要和充分条件：两个力等值、反向、共线）13、固定端约束：（1）约束的构造特点把杆件的端部与周围物体进行刚性连接。
两连接物体不能绕连接点有任何的相对转动。
（2）约束反力的特点：用一对正交的力和一个反力偶(用M表示)来表示。
()14、受力图：反映物体受力情况的图形。
15、画受力图的步骤：（1）确定研究对象，取脱离体。
（只画研究对象本身，不能画与它相连接的周围其它物体！）（2）画主动力。
（只画研究对象直接受到的主动力）（3）画约束反力。
（只画研究对象以外的其它物体对研究对象的约束反力，按每种约束的反力特点画）（）16、物系：由两个及两个以上的物体构成的物体系统。
17、作用与反作用公理：两物体之间的相互作用力总是大小相等、方向相反、作用在同一直线上。

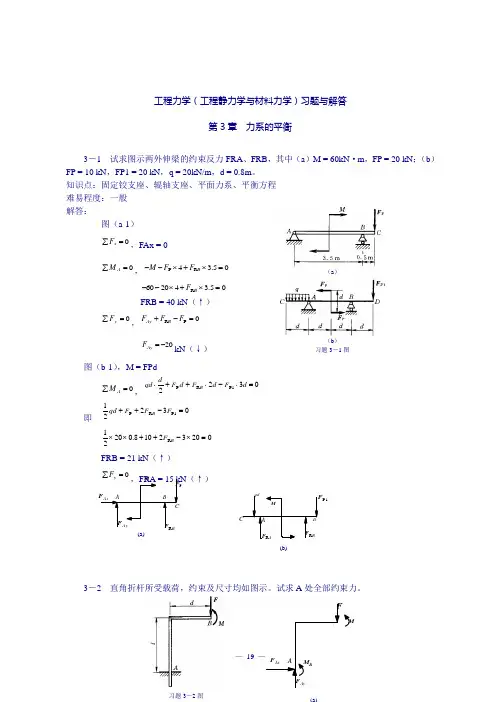

知识点：1、平衡：物体相对于地面处于静止或作匀速直线运动。

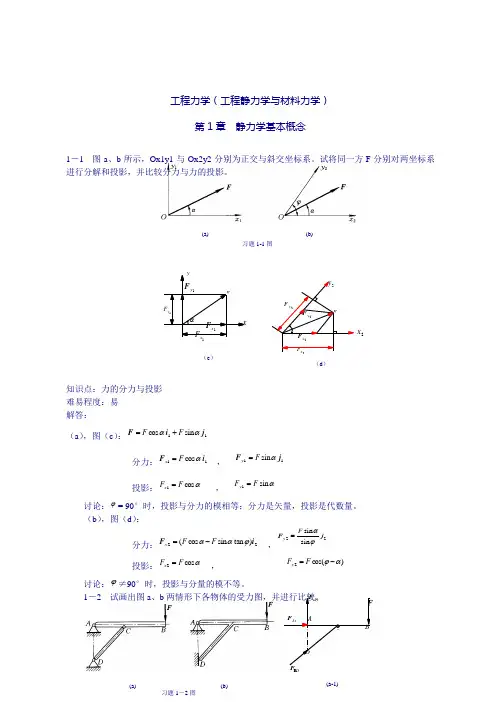

（物体受到的力的合力等于零）2、力在坐标轴上的投影：通过力的起点和终点分别作坐标轴的垂线，两垂线与坐标轴的交点之间的线段就是力在坐标轴上的投影。
（如图中的Fx和Fy）力的投影有正负，力的箭头指向与座标的正向一致为正；反之为负。
若力与正向夹角为α，则：Fx=FcosαFy=-Fcosα合力投影定理：力系的合力在任意轴上的投影等于各分力在同一轴上投影的代数和。
R X=F1X+F2X+...F nX=∑F XR Y=F1Y+F2Y+...F nY=∑F Y3、力矩：力矩是力对物体绕某一点转动其转动效果大小的度量。
它等于力的大小(F)乘以该点到力的距离(力臂d)。
并规定，力使物体绕该点顺转为负，逆转为正。
力矩的计算公式：M O(F)=±F³d4、合力矩定理：合力对某一点之矩等于各分力对同一点之矩的代数和。
M O(F R)=M O(F1)+M O(F2)+...M O(F n)=∑M O(F)分布力对某点之矩等于分布力的合力对该点之矩。
均匀分布的分布力的合力作用点在分布段的中点。
5、力偶:力偶是等值、反向、相互平行的一对特殊的力。
力偶对物体只起转动效果。
力偶矩的计算公式：M O(F)=±F³d [其中：d---力偶臂（两平行力之间的距离）]求图示组合平面图形的形心坐标。
（单位：mm）解：1、将图示组合平面图形分成如右图所示的矩形I和矩形II组合后再减去圆III（认为其面积为负的）2、I、II、III的面积和形心坐标分别为：A 1=(100-20)³20=1600mm2 X1=10mm Y1=20+40=60mmA 2=80³20=1600mm2 X2=40mm Y2=10mmA ３=-πR2=3.14³52=-78.5mm2X3=10mm Y3=90mm3、利用形心坐标公式计算形心坐标(１)、分割法：工程中的零部件往往是由几个简单基本图形组合而成的，在计算它们的形心时，可先将其分割为几个基本图形，利用查表法查出每个基本图形的形心位置与面积，然后利用形心计算公式求出整体的形心位置。
此法称为分割法。
(２)、负面积法：仍然用分割法的公式，只不过去掉部分的面积用负值。
上式中的A i是每一个基本图形的面积；X i、Y i分别是每一个基本图形的形心的X、Y坐标。
上述两种方法可以分别使用，也可以同时使用。
如图所示的轴向拉压杆，已知材料的许用应力[σ]=10MPa，若截面为圆形，试设计其直径d。

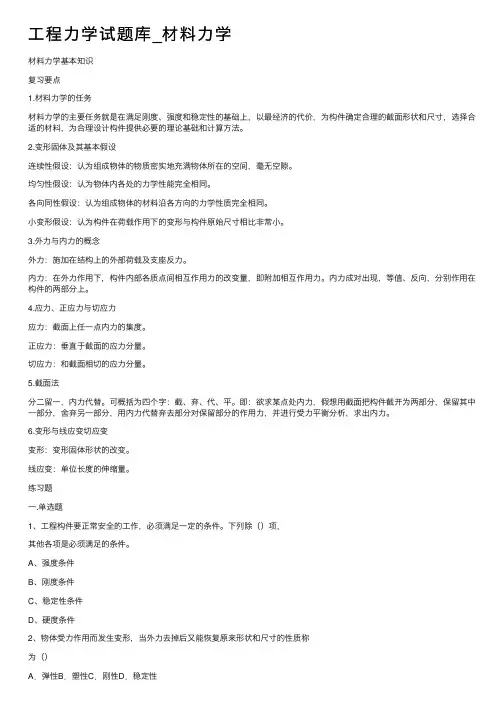

知识点：1、变形：物体形状和尺寸的改变。
2、强度：强度是构件承受外力时抵抗破坏的能力。
3、刚度：刚度是构件承受外力时抵抗变形的能力。
4、稳定性：稳定性是构件承受外力时保持原有平衡状态的能力。
5、杆件的基本变形形式：轴向拉伸和压缩、剪切、扭转、弯曲。
6、轴向拉伸和压缩的受力特点：杆件受到的力（或合力）与其轴线重合。
7、轴力：与杆件的轴线重合的内力（用F N或N表示）（拉为正，压为负）。
8、截面法：用一假想的截面从要求内力处将杆件切开分成两段，取其中的任意一段为研究对象，画出其受力图，利用平衡方程，求出内力。

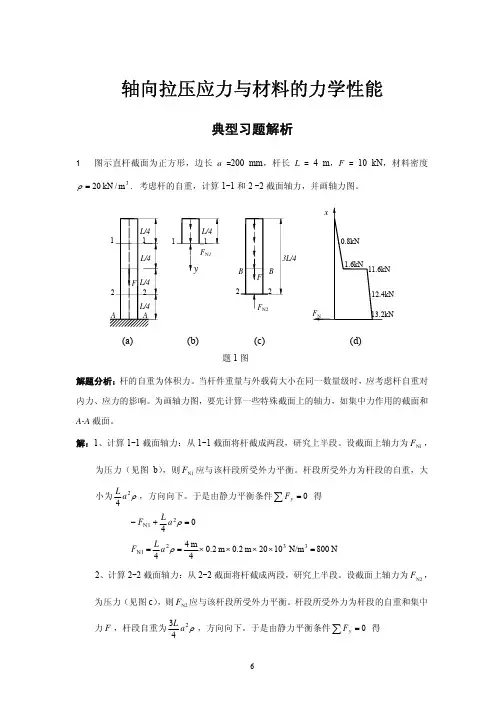

其步骤可归结为下列四步：切、取、代、平9、轴力图：将杆件的轴力随截面位置变化的关系用一个图形来表示。

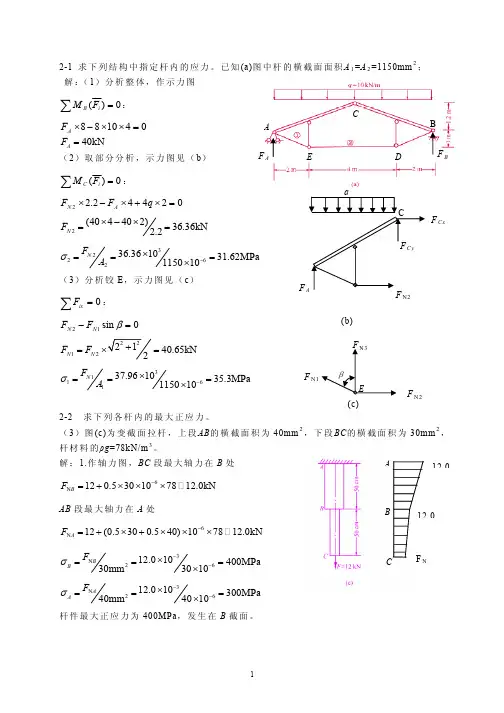

10、应力：应力是分布内力的集度。
垂直于截面上的应力叫正应力，用σ表示。
切于截面的应力叫切应力（剪应力），用τ表示。
11、轴向拉压杆横截面上正应力的计算公式：12、极限应力（σu）：材料失效时的应力。
塑性材料的极限应力是屈服极限（σs）；脆性材料的极限应力是强度极限（σb）。
13、许用应力[σ]：保证构件安全工作，材料许可承担的最大应力。
其中：n---安全系数14、安全系数：为保证构件具有一定安全贮备而选取的一个大于1的系数。
安全系数越大构件越安全，但越不经济。
15、轴向拉压杆的强度条件：16、三类强度计算(1)、强度校核校核是否成立。
成立则强度够，不成立则强度不够。
(2)、截面设计计算出杆件的横截面面积，从而根据截面形状设计尺寸。
(3)、确定许可荷载计算出杆件的轴力，从而根据轴力与荷载的关系确定许可荷载的大小。
如图所示的铆钉联接，已知铆钉的许用剪应力[τ]=80MPa，铆钉和钢板的许用挤压应力[σjbs]=200MPa，钢板的许用正应力[σ]=160MPa，铆钉直径d=20mm，钢板厚度t=8mm，钢板宽度b=60mm，P=10kN，试校核此联接的强度。
知识点：1、剪切的受力特点：构件受到一对大小相等、方向相反、作用线相隔很近的平行力作用。
2、剪切的变形特点：沿平行两力作用线之间的面发生相对错动。
发生相对错动的面称为剪切面。
剪切变形是工程实际中常见的一种基本变形。
常出现于联接件中，如：铆钉联接、螺栓联接、销钉联接、键联接、榫头联接等等。
３、挤压:剪切变形中传递力的接触面发生的局部受压现象。
传递力的接触面称为挤压面(d图中的阴影部分a图的挤压面计算面积)。
４、剪应力计算公式：(工程实用计算中假设剪应力是均匀分布在剪切面上的)其中:τ---剪应力 FS---剪切面上的剪力 A---剪切面面积 [τ]---许用剪应力5、剪切的强度条件：6、挤压的应力计算公式：(工程实用计算中假设挤压应力是均匀分布在挤压面的计算面积上的)其中：Fbs---挤压力σbs---挤压应力 Ajbs---挤压面计算面积（是其最大正投影面面积）7、挤压的强度条件:由上述两个强度条件可进行三个方面的强度计算：（1）、强度校核（2）、截面设计（3）、确定许可荷载8、轴向拉压杆的强度条件：图示圆轴AB所受的外力偶矩M e1=800N²m，M e2=1200N²m，M e3=400N²m，G=80GPa，l2=2l1=600mm [τ]=50MPa，[φ/]=0.25（º）/m。
试设计轴的直径。
知识点：1、扭转：杆件的两端受到大小相等、转向相反且作用平面直垂于杆轴线的力偶的作用，致使杆件各横截面都绕杆轴线发生相对转动，杆件表面的纵向线将变成螺旋线。
2、轴：以扭转变形为主的杆件称为轴。
3、扭矩：当杆件受到外力偶矩作用发生扭转变形时其横截面上的内力偶矩。
（用T表示；单位：N.m或kN.m)扭矩的正负号规定___右手螺旋法则。
扭矩的计算方法---截面法（方法与轴力的计算相似）4、扭矩图：用一个图形来表示截面上的扭矩随其截面位置变化关系。

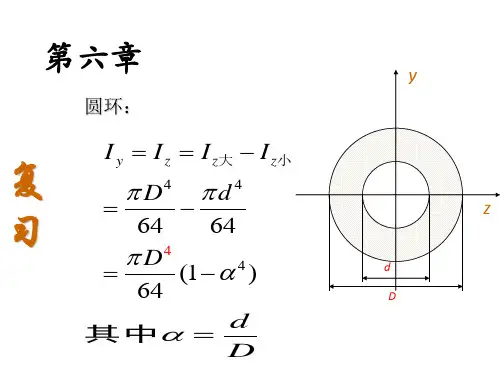

5、圆轴扭转时横截面上任一点的切应力计算公式：其中：T---截面上的扭矩ρ---要求应力的点到圆心O点的距离6、横截面上最大切应力发生在周边上，计算公式为：实心和空心圆截的惯性矩I p和抗扭截面系数W p(1）实心圆截面（2）空心圆截面７、圆轴扭转时的强度条件８、扭转角(υ)：圆轴扭转时两横截面相对转过的角度。
９、单位扭转角(θ)：单位长度上的扭转角。

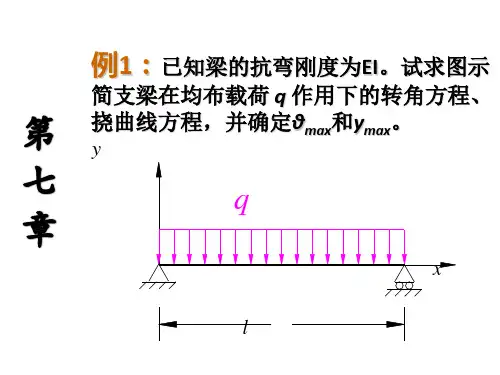

(rad/m)其中：T---截面上的扭矩 I p---截面对圆心O点的极惯性矩 L---两截面之间的距离 G---剪切弹性模量10、圆轴扭转时的刚度条件：其中：[θ]---许用单位扭转角（rad/m或°/m)试作出图示梁的剪力图和弯矩图。
