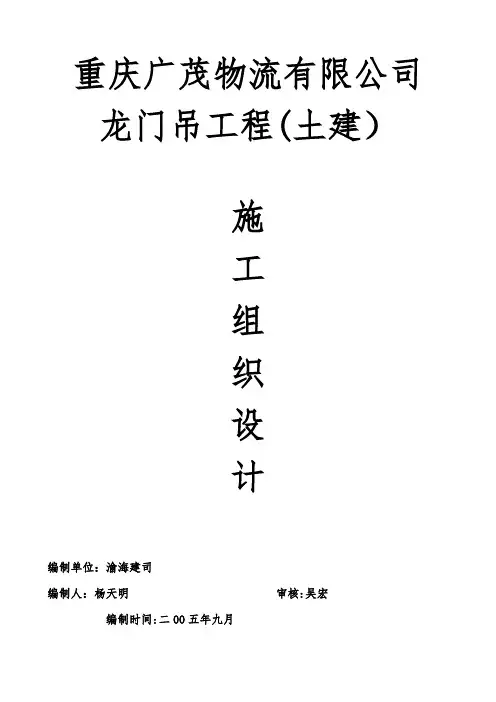

重庆广茂物流有限公司龙门吊工程（土建）
施
工
组
织
设
计
编制单位：渝海建司
编制人：杨天明审核：吴宏编制时间：二00五年九月
目录
一、编制指导思想，编制原则
二、编制依据
三、工程概况
四、施工部署
五、机具设备统计表
六、劳动力进场统计表
七、工程质量保证体系
八、工程安全文明生产保证体系
九、工程进度网络计划
一、编制指导思想、编制原则
1.1我司愿以热忱的态度，与业主单位，监理单位的工程技术管理人员同心协力、通力合作、搞好各方面的配合。以最大的决心、最佳的管理模式、良好施工工艺和优质的服务态度、并本着开工前为业主着想、施工中为业主负责、竣工后让业主满意的总方针、优质高能、低耗、在要求工期内建成这一项工程。
1.2施工中认真贯彻执行《建筑法》、《建设工程质量管理条例》，国家及市行业主管部门颁布的各项政策、法令、规范、规程、实施细则及基本建设的各项方针政策，严格实行建设程序，遵守国家现行的施工操作规程和施工验收规范和新工艺技术。
1. 3加快工期、改善劳动条件，提高劳动生产率，采用先进技术，努力提高标准化、机械化水平。
1.4讲究经济效益、充分利用本地资源、减少工程成本、降低工程造价。
1.5选择合理的施工方案，统筹全局，安排切实可行的施工顺序，扩广小流水段
施工，确保施工均衡，缩短工期。保证周边建筑物，地下及地上管线的安全，文明施工，保护环境卫生，防止扬尘污染，车辆带泥上路。
二、编制依据
2.1工程设计图
2.2建筑工程施工质量统一验收标准GB50300—2001
2.3建筑地基基础施工质量验收规范GB50202—2002
2.4混凝土工程施工质量验收规范GB50204—2002
2.5建筑地面工程施工质量验收规范GB50209—2002
2.6钢筋机械连接通用技术规程JGJ107—96
2.7钢筋焊接及验收规程JGJ18—2003
2.8《工程建设强制性条文房屋建筑》2002版
2.9国家现行工程建设的法律、法规和相关文件
2.10本公司执行的IS09002系列质量体系文件。
2.11调查、咨询、现场实地勘探资料，工程特点及我公司拥有的机械、机具设备、技术水平。
2.12参考我公司施工过的与本工程类型相似的建设项目及多年来在工程施工实践中积累的施工经验。
三、工程概况
本工程位于九龙坡陈家坝焦化一村，由重庆广茂物流有限公司开发，成都铁路局勘测设计院重庆分院设计，抗震烈度6度，安全等级二级，使用年限50年。
该工程结构为钢筋砼结构，工程全长120米，挖孔桩共计42根，平均深度约18米，柱子砼约为260立方，梁砼约为220立方，桩芯及护壁砼约1800立方，钢材总重约180吨。
基础采用人工挖孔桩，桩径1800mm，持力层为中风化力岩嵌入深度1200mm，单轴抗压强度标准值frc=7.27Mpa，单桩承载力ZJ-1设计值R=6800KN
ZJ2=8900KN。砼为C25。
龙门吊吊起重量32T，工作级别A6，跨度22m，有效悬臂7.5m，大车轮距8.5m，
最大轮压27.5T，总重108T，小车重量为15.5T。
本工程主体结构为现浇钢筋砼框架体系，梁、柱砼强度等级为C30，桩、柱受力钢筋采用焊接接头，梁受动力荷载钢筋连接采用机械连接接头。柱距6m，两种类型分Z1，Z2断面分别为1000×1000mm和1000×1400mm，梁断面900×1000mm。业主要求日历工期为72天。
四、施工部署
4.1工程必须一次性验收达到国家现行合格标准，确保结构安全及使用要求。
4.2工期目标
根据工程特点及业主要求，本工程工期72天，停水，停电连续8小时以上，及不可抗力工期相应顺延。
4.3安全管理目标
按《建筑安全检查评分标准》JC59－99规定，实现现场达标，杜绝死亡、重伤、重大设备事故、交通、火灾事故。轻伤频率控制在0.5%以下。
4.4施工组织结构
根据本工程特点，为了搞好本工程、为确保既定的质量工期目标，我公司建立了以总公司为主导，以现场项目经理和技术负责人为龙头的施工管理体系，对本工程的质量、进度及安全文明施工进行科学化管理，使工程的质量、进度、安全和投资得到有效控制。
4.5施工准备
4.5.1施工场地已平整，道路通畅、水电已接到施工现场，进场后须挖一条排水沟至场外，以满足施工现场有组织排水需要。
4.5.2施工材料准备
1）现场准备各种架料、模板、措施用料及工器具。
2）根据工程进度计划，编制材料进场计划，作好砂、石、水泥、钢材及租赁机具的定质定价工作。并检查进场材料合格证、会同业主、监理单位进行随机抽样复检和砼试配等工作。
4.5.3施工劳动力准备
1）根据工程特点，合理安排各工种进场时间、人数，并检查各工种上岗证、进行安全教育，作书面技术交底等。
4.5.4主要施工顺序及方法：
测量放线→验收确认→土方开挖→钢筋加工绑扎→业主监理复线→砼浇筑→剥桩浮浆→砼柱梁→钢筋绑扎→摸板支撑→监理复验→砼浇筑→拆模→钢轨安装。
1）测量放线，根据业主提供的轴线、高程点位，用经纬仪、水准仪进行测试定位，闭合差在允许范围内，请业主、监理复测，复测合格后才能进行土石方放线开挖。
2）土方开挖，根据定位轴线放出桩，挖孔桩第一节护壁应向四周多浇筑200×200mm，以免护壁下沉，四周搭设900mm高钢管架，有栏杆、扫脚杆，抛土1米以外。护壁钢筋长度、直径、弯钩长度应满足设计要求，砼标号正确，计量准确，振捣密实，保证护壁厚度，确保施工安全。开挖随时注意井下空气情况，10m以上
