号机组

冷态启动操作票

机组启动前状态：汽轮机态

锅炉态

发变组态

调节级金属温度℃

冲转参数：主蒸汽压力 5.9 MPa

主蒸汽温度 340 ℃

再热汽压力 1.0 MPa

再热汽温度 300 ℃

№

值长：

单元长：

操作员：

年月日至年月日

附件：

测量不同转速下转子交流阻抗试验

步骤

1、发电机升速，测不同转速下转子交流阻抗。

2、转子交流阻抗试验时将灭磁回路断开。

3、利用发电机残压核对发电机相序，试验在1200转进行，在发电机一次侧测量电压及相序，发电机三相电压应对称，相序应符合要求。如电压低继续升转速。

步骤：

1、拆除发电机软连接母排。

2、发电机、励磁变所有保护均投入，发变组非电量保护投入，保护出口跳灭磁开关。发电机定子过电压保护定值

整定为1.32倍额定电压,同时励磁系统过电压保护定值也作修改，保证空载试验电压升至1.3倍发电机额定电压时保护不动。

3、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发电机空载试验（上

升曲线、下降曲线分别做）。

期间测量发电机轴电压。试验完毕后逆变灭磁。

4、连接发电机软连接母排。

发电机短路试验：

步骤

1、确认＃1发变组501

2、5013开关及各侧刀闸及间隔接地刀闸在断开位。

2、现场作措施安装发电机出口短路母排、高厂变、高公变低压侧3个分支短路线（低压侧两个进线开关与CT之

间）、发变组出口短路线（5012、5013开关与CT之间）。

3、停用＃1发变组5012、5013开关失灵保护。

4、投入发电机差动保护、发电机对称过负荷保护、发电机不对称过负荷保护、发电机低压保持过流保护、发电机

转子过负荷保护、发电机转子接地保护、发电机过激磁保护、发电机周波保护、励磁变速断保护、励磁变过流保护、过电压保护（临时整定为0.4Un、0秒，试验结束后恢复原定值）、发电机断水保护等电量及非电量保护，以上保护出口只跳灭磁开关。

5、退出主变差动保护、定子接地保护、发电机失磁保护、发电机逆功率保护、发电机程跳逆功率保护、发电机失

步保护、发电机突加电压保护。

6、解除励磁调节器强励回路

7、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发电机短路试验（上

升曲线、下降曲线分别做）。

试验期间进行部分保护定值试验。试验完毕后逆变灭磁。

8、现场做措施拆除发电机出口短路母排。

高厂变低压侧短路试验：

步骤

1、检查高厂变、高公变3个分支短路线（短路点在3个分支进线开关与进线CT之间）已安装好。

2、投入发电机差动保护、主变差动保护、高厂变差动保护、发电机对称过负荷保护、发电机不对称过负荷保护、

发电机过激磁保护、发电机周波保护、励磁变速断保护、励磁变过流保护、主变复压过流保护、高厂变、高公变高压侧复压过流保护、高厂变、高公变低压侧分支过流保护、发电机过电压保护（临时整定为0.4Un、0秒，试验结束后恢复原定值）、发电机断水保护、主变重瓦斯、高厂变、高公变重瓦斯、主变冷却器全停等电量及非电量保护，以上保护出口只跳灭磁开关。将主变、高厂变、高公变轻瓦斯保护临时改为跳闸。

3、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行高厂变低压侧短路

试验（上升曲线、下降曲线分别做）。试验完毕后逆变灭磁。

试验期间进行部分保护定值检查。

4、现场作措施拆除高厂变、高公变3个分支短路线。

发变组500KV侧短路试验：

步骤

1、检查发变组出口短路线（5013及5012开关与CT之间）已安装好。

2、退出500KVⅡ母线差动保护，＃1发变组5012及5013开关失灵保护已退出。

3、投入发变组保护，过电压保护（临时整定为0.4Un、0秒，试验结束后恢复原定值），保护出口只跳灭磁开关。

将主变、高厂变、高公变轻瓦斯保护临时改为跳闸。

4、合上发变组出口50131、50122刀闸。

5、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发变组高压侧短路

试验（上升曲线、下降曲线分别做）。试验完毕后逆变灭磁。

期间进行部分保护相位测试。

6、拉开发变组出口50131、50122刀闸。

7、投入500KVⅡ母线差动保护，＃1发变组5012及5013开关失灵保护。

8、现场作措施拆除发变组出口短路线（5013及5012开关与CT之间）。

发变组空载特性试验：

步骤

1、投入发变组保护，动作后跳灭磁开关。将主变、高厂变、高公变轻瓦斯保护临时改为跳闸

2、发电机定速3000rpm后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发变组空载特性试

验（上升曲线、下降曲线分别做）。试验完毕后逆变灭磁。期间进行部分保护测试。

定子接地保护检查：

机组达3000转／分时做试验

步骤

1、现场作措施在发电机出线侧A相挂接地线。

2、发电机定速后，励磁系统用外接电源采用备用通道（BFCR）缓慢增加励磁电流进行发电机定子接地保护检查试

验。试验完毕后逆变灭磁。

3、现场作措施拆除发电机出线侧A相接地线。

励磁系统试验：

步骤

1、现场作措施恢复发电机出口与励磁变正式连接。

2、发电机定速3000rpm后，合上整流柜交直流隔离刀闸，进行励磁系统试验，项目如下：

自动励磁调节器（AVR）零起升压试验

励磁系统强励倍数测试

自动及手动电压调节范围测量

自动、手动切换及主调节器、备用调节器切换

发电机电压/频率特性测试

操作试验

发电机空载跃响应试验

灭磁试验及转子过电压保护试验

保护、限制试验

发电机灭磁时间常数的测量

3、励磁系统所有试验结束后，逆变灭磁，断开灭磁开关。

核相及同期系统效验：

步骤

1、500KVⅡ母线停电。

2、退出励磁调节器及DEH中发电机出口开关合闸辅助接点。

3、合上50131、50132刀闸，合上5013开关。

4、发电机定速3000rpm后，合上励磁整流柜交直流隔离刀闸，用AVR方式升发电机电压至额定。

5、进行500kVⅡ母线PT二次电压与#1主变PT二次电压定相。

6、进行同期系统检验。

7、同期系统检验正确后，逆变灭磁，拉开整流柜交直流隔离刀闸；拉开5013开关，拉开50131、50132刀闸；

8、恢复500KVⅡ母线运行。

9、白巴#1线停电。

10、合上50121、50122刀闸，合上5012开关。

11、发电机定速3000rpm后，合上励磁整流柜交直流隔离刀闸，用FCR方式零起升发电机电压至额定。

12、进行同期系统检验。

机组启动操作票

#6机组锅炉冷态滑参数启动操作票前夜班三值天气：晴

编号：集/炉-20100236018

启动期间应加强锅炉汽水品质监督。

9 燃料投入应缓慢进行，防止燃烧波动大引起省煤器前流量低。

10 锅炉升温、升压及机组升负荷过程中，要严密监视锅炉各受热面管壁温情况，防止因升速快而造成管壁超温，有关疏水阀应打开，使过热器、再热器管壁各点金属温度不得超过规定值。

三、点火前的检查、准备工作

1 1检查、确认机组检修工作已全部结束，热机、电气、热工各专业一、二种工作票注销、安全措施全部拆除。

2 2检查、确认机组临时设施拆除、原设施恢复。

3 检查、确认厂房照明良好。

4 检查、确认通讯设施良好。

5 检查、确认消防水系统压力正常0.8MPa，联锁正常投入。

6 检查、确认气体消防系统正常投入，烟感报警系统调试完毕。

7 投入辅汽联箱，调整压力至正常值（10～13ata）。

8 记录锅炉各部膨胀原始值。

9 检查、确认机仪用、杂用空气压力均正常。

10 检查、确认机组各表计齐全完好，仪表及保护电源已送。

11 检查、确认机组OVATION控制系统工作正常。

12 检查、确认锅炉所有辅机联锁保护试验正常并投入。

13 检查、确认锅炉各保护试验全部合格并投入。

14 检查、确认MFT、OFT试验合格并投入。

15 检查、确认锅炉大联锁试验合格并投入。

16 检查、确认机炉电大联锁试验合格并投入。

17 检查、确认各辅机分部试运正常，并送动力电备用。

18 检查、确认各辅机油箱油位正常，油质合格。

19 检查锅炉安全门整定合格并投入。

20 声光报警系统试验良好。

#1汽机启动操作票

#1 汽轮发电机启动操作票

福星热电公司年月日机生字号启动原因：发令人：发令时间：

分厂（值长）对启动的有关指示：

指示人：（签字）

启动操作程序

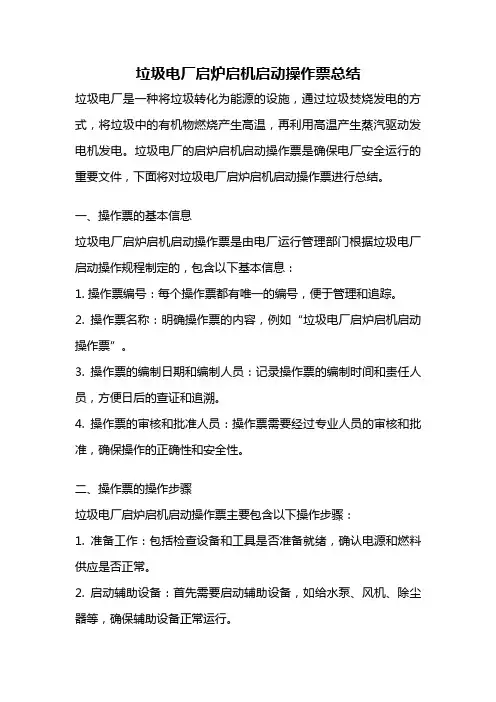

垃圾电厂启炉启机启动操作票总结

垃圾电厂是一种将垃圾转化为能源的设施，通过垃圾焚烧发电的方式，将垃圾中的有机物燃烧产生高温，再利用高温产生蒸汽驱动发电机发电。垃圾电厂的启炉启机启动操作票是确保电厂安全运行的重要文件，下面将对垃圾电厂启炉启机启动操作票进行总结。

一、操作票的基本信息

垃圾电厂启炉启机启动操作票是由电厂运行管理部门根据垃圾电厂启动操作规程制定的，包含以下基本信息：

1. 操作票编号：每个操作票都有唯一的编号，便于管理和追踪。

2. 操作票名称：明确操作票的内容，例如“垃圾电厂启炉启机启动操作票”。

3. 操作票的编制日期和编制人员：记录操作票的编制时间和责任人员，方便日后的查证和追溯。

4. 操作票的审核和批准人员：操作票需要经过专业人员的审核和批准，确保操作的正确性和安全性。

二、操作票的操作步骤

垃圾电厂启炉启机启动操作票主要包含以下操作步骤：

1. 准备工作：包括检查设备和工具是否准备就绪，确认电源和燃料供应是否正常。

2. 启动辅助设备：首先需要启动辅助设备，如给水泵、风机、除尘器等，确保辅助设备正常运行。

3. 启动主设备：启动主设备，如炉膛、锅炉、蒸汽发生器等，确保主设备正常运行。

4. 检查运行参数：启动后需要检查运行参数，如温度、压力、流量等，确保参数在正常范围内。

5. 调试设备：根据设备的特性和工艺要求，进行设备的调试和优化，确保设备能够稳定运行。

6. 监控运行状态：启动后需要对设备的运行状态进行实时监控，及时发现和处理异常情况。

7. 完成启动：当设备运行正常，各项参数稳定后，即可完成启动操作。

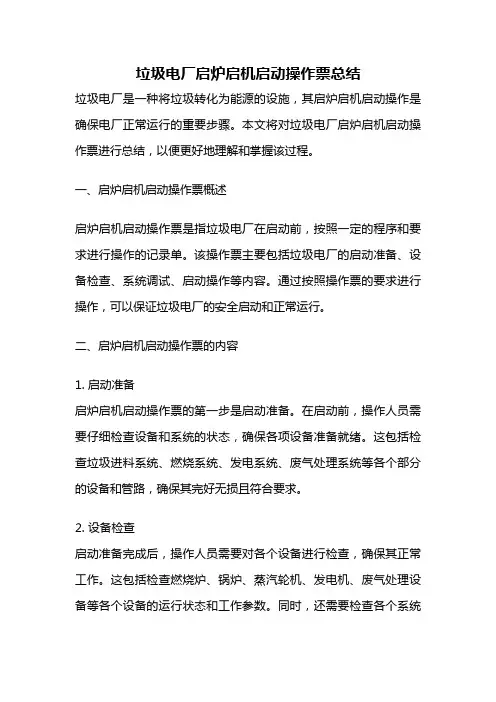

垃圾电厂启炉启机启动操作票总结

垃圾电厂是一种将垃圾转化为能源的设施，其启炉启机启动操作是确保电厂正常运行的重要步骤。本文将对垃圾电厂启炉启机启动操作票进行总结，以便更好地理解和掌握该过程。

一、启炉启机启动操作票概述

启炉启机启动操作票是指垃圾电厂在启动前，按照一定的程序和要求进行操作的记录单。该操作票主要包括垃圾电厂的启动准备、设备检查、系统调试、启动操作等内容。通过按照操作票的要求进行操作，可以保证垃圾电厂的安全启动和正常运行。

二、启炉启机启动操作票的内容

1. 启动准备

启炉启机启动操作票的第一步是启动准备。在启动前，操作人员需要仔细检查设备和系统的状态，确保各项设备准备就绪。这包括检查垃圾进料系统、燃烧系统、发电系统、废气处理系统等各个部分的设备和管路，确保其完好无损且符合要求。

2. 设备检查

启动准备完成后，操作人员需要对各个设备进行检查，确保其正常工作。这包括检查燃烧炉、锅炉、蒸汽轮机、发电机、废气处理设备等各个设备的运行状态和工作参数。同时，还需要检查各个系统

的传感器、阀门、控制器等控制元件是否正常工作。

3. 系统调试

在设备检查完成后，操作人员需要进行系统调试，以确保各个系统的联动运行正常。这包括检查各个系统之间的信号传输是否正常、各个系统的控制逻辑是否正确、各个系统的启停过程是否协调等。通过系统调试，可以发现并解决潜在的问题，确保设备和系统的正常运行。

4. 启动操作

系统调试完成后，操作人员可以进行启动操作。启动操作主要包括按照一定的顺序启动各个设备和系统，确保它们能够平稳过渡到正常工作状态。在启动操作过程中，需要注意各个设备和系统之间的协调，以及各个参数的变化情况，及时调整和控制。

汽轮发电机组启动操作票

XXXX 电厂

号汽轮发电机组启动操作票

启机方式：

主要操作人：

主要监护人：

签发人；（值长）签发时间：年月日时分操作票编号：0001

汽轮机启动前参数

号汽轮机启动操作票

典型操作票讲解(操作票规范使用讲稿)

1、核对设备运行方式

2、检查500kV水增甲线5013开关三相在合闸位置

3、在500kV第一串联络5012开关汇控箱：

4、1）合上刀闸、地刀控制电源空气开关8D3

5、2）合上刀闸、地刀马达电源空气开关8A2

6、断开500kV第一串联络5012开关

7、检查500kV第一串联络5012开关三相在分闸位置

8、在500kV继保室4P 500kV水增甲线主一保护屏上将1QK切换至“中

断路器检修”位置

9、在500kV继保室5P 500kV水增甲线主二保护屏上将1QK切换至“中

断路器检修”位置

10、拉开500kV第一串联络5012开关1M侧50121刀闸

11、检查500kV第一串联络5012开关1M侧50121刀闸三相在拉开位置

12、拉开500kV第一串联络5012开关2M侧50122刀闸

13、检查500kV第一串联络5012开关2M侧50122刀闸三相在拉开位置

14、在500kV继保室2P 500kV 5012断路器保护屏:

1)断开500kV第一串联络5012开关控制电源1空气开关4K1

2)断开500kV第一串联络5012开关控制电源2空气开关4K2

15、合上500kV第一串联络5012开关1M侧501217接地刀闸

16、检查500kV第一串联络5012开关1M侧501217接地刀闸三相在合上位

置

17、合上500kV第一串联络5012开关2M侧501227接地刀闸

18、检查500kV第一串联络5012开关2M侧501227接地刀闸三相在合上位

置

19、在500kV第一串联络5012开关汇控箱：

1）断开刀闸、地刀控制电源空气开关8D3

启停机操作票3[1][1].27

热机操作票

年月日编号No：

热机操作票

年月日编号No：
